Огляд і тестування материнської плати ASUS PRIME Z390-P: доступ до розгону за $165

21-12-2018

Якщо хочете придбати один з процесорів Intel Core восьмого або дев'ятого покоління з розблокованим множником і поекспериментувати з розгоном, то необхідно брати материнську плату виключно на флагманському чіпсеті. Зазвичай ці моделі володіють високою ціною, хоча бувають і приємні винятки.

ASUS PRIME Z390-P

Одним з них є материнська плата ASUS PRIME Z390-P. Це найдоступніше рішення формату ATX на Intel Z390 у модельній низці тайванського виробника. При середній вартості близько $165 не варто розраховувати на флагманське оснащення, багату комплектацію і LED-підсвічування, що зачаровує,  проте від подібних рішень цього і не потрібно. Давайте ж розберемося, на чому заощадив виробник заради зниження ціни.

Специфікація

Модель

ASUS PRIME Z390-P

Чіпсет

Intel Z390

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого поколінь для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM- слоти з підтримкою максимум 64 ГБ пам'яті c частотою до DDR4-4266 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x16+x4)

4 x PCI Express 3.0 x1

1 x M.2 Socket E для модуля бездротових інтерфейсів Intel CNVi

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x2)

4 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм підключення водоблоку СВО (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

2 x PS/2

1 x HDMI

1 x DisplayPort

1 x RJ45

4 х USB 3.1 Gen 1

2 x USB 3.1 Gen 2

3 x аудіопорти

Внутрішні порти I/O

2 x USB 3.1 Gen 1

2 x USB 2.0

1 х COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0

Форм-фактор

ATX

305 x 234 мм

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS PRIME Z390-P ASUS PRIME Z390-P

Материнська плата ASUS PRIME Z390-P постачається в картонній коробці з хорошим інформаційним наповненням, яке містить таблицю характеристик і ключові переваги кожного системного вузла.

ASUS PRIME Z390-P

У комплекті постачання ми виявили пару кабелів SATA, звичний диск з ПЗ і набір паперової документації.

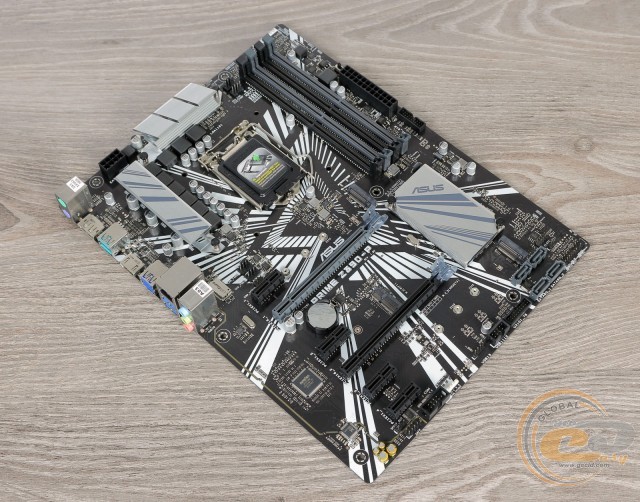

Дизайн і особливості плати

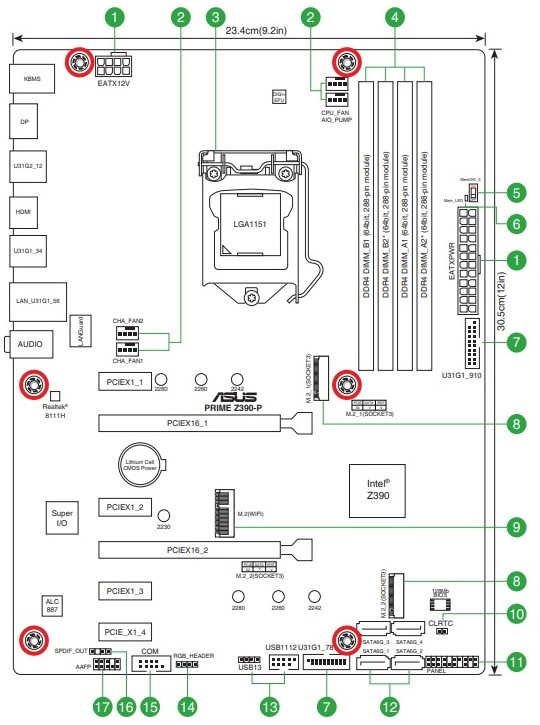

ASUS PRIME Z390-P

Діставши новинку з коробки, відразу розумієш, що перед тобою аж ніяк не флагманський пристрій з химерними радіаторами і захисними кожухами. Однак незважаючи на просту форму радіаторів та використання коричневої друкованої плати, ASUS PRIME Z390-P не виглядає зовсім вже бюджетно завдяки оригінальному візерунку білого кольору.

Також в наявності є підсвічування, проте це не ASUS Aura Sync, а більш простий аналог. Підсвічується смуга в області звукової підсистеми, а також обидві засувки слотів PCI Express 3.0 x16. При бажанні можна підключити світлодіодну стрічку, адже в розпорядженні є відповідна колодка.

ASUS PRIME Z390-P

Що ж стосується компонування і зручності складання системи, то в очі відразу впадає перпендикулярне розташування портів SATA 6 Гбіт/с. Однак навіть у випадку встановлення габаритного відеоприскорювача доступ до них не буде ускладнений. А ось що варто врахувати, так це відсутність кріпильних отворів по правому краю плати, тому підключати пам'ять і 24-контактний кабель живлення потрібно без зайвих зусиль. Зате сподобалося використання DIMM-слотів з засувками з одного боку, що спрощує процес підключення або заміни модулів.

ASUS PRIME Z390-P

Глянувши на зворотний бік, можна відзначити стандартну опорну пластину процесорного роз'єму, а також той факт, що радіатори системи охолодження закріплені за допомогою пластикових кліпс.

ASUS PRIME Z390-P

У нижній частині плати розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, джампер скидання CMOS, порт COM, роз'єм для LED-стрічки, а також колодка підключення фронтальної панелі. Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета Intel Z390 реалізована підтримка чотирьох внутрішніх і чотирьох зовнішніх USB 3.1 Gen 1. Що ж стосується USB 2.0, то їх всього три, і всі вони внутрішні.

ASUS PRIME Z390-P

ASUS PRIME Z390-P

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD M.2 2242, M.2 2260 і M.2 2280) і чотирма портами SATA 6 Гбіт/с замість традиційних шести. З огляду на недостатню кількість вільних чіпсетний ліній, слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з портом SATA 6 Гбіт/с («SATA_2») при встановленні SATA M.2-накопичувача.

ASUS PRIME Z390-P

Плата ASUS PRIME Z390-P оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4266 МГц у розгоні. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо другу колодку підключення виносної панелі з портами USB 3.1 Gen 1 і перемикач «MemOK! II».

ASUS PRIME Z390-P

ASUS PRIME Z390-P

Система охолодження складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z390, того часу як ще два накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 31°C (при розгоні - 31°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 48°C (при розгоні - 52°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 51°C (при розгоні - 55°C);
  • дроселі - 55°C (при розгоні - 68°C).

Як бачимо, температурні показники знаходяться в повному порядку і переживати про перегрів явно не варто навіть під час звичайного розгону.

ASUS PRIME Z390-P

ASUS PRIME Z390-P

Живлення процесора здійснюється за 6+3-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база складається з твердотільних конденсаторів, феритових дроселів та МОП-транзисторів On Semiconductor 4C06B і 4C10B. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB.

ASUS PRIME Z390-P

Для розширення функціональності ASUS PRIME Z390-P у користувача є в розпорядженні шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (режиму x4)
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x1.

Незважаючи на те, що чіпсет Intel Z390 підтримує розподіл 16 процесорних ліній PCI Express 3.0 між слотами, виробник вирішив підключити другий роз'єм до чіпсету, обмеживши його пропускну здатність 4 лініями. У підсумку зможете встановити дві відеокарти тільки в режимі AMD CrossFireX (x16+x4).

ASUS PRIME Z390-P

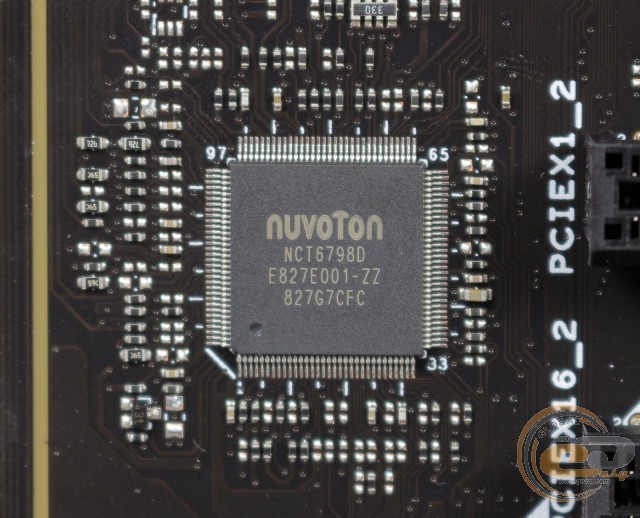

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує роботу портів COM і PS/2, а також моніторинг.

ASUS PRIME Z390-P

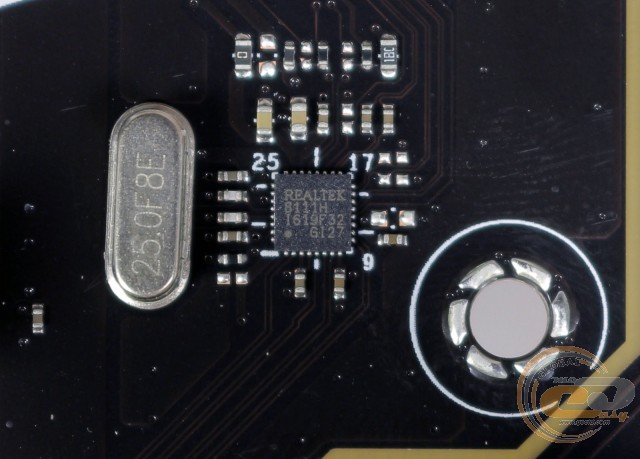

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Realtek RTL8111H.

ASUS PRIME Z390-P

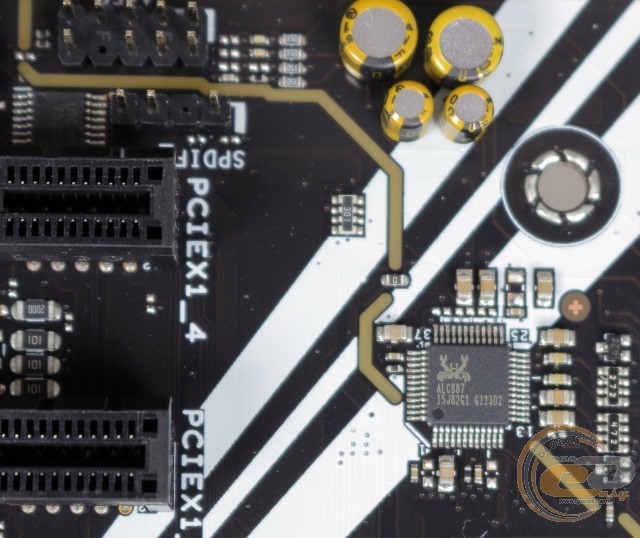

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC887 і має аудіоконденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.

ASUS PRIME Z390-P

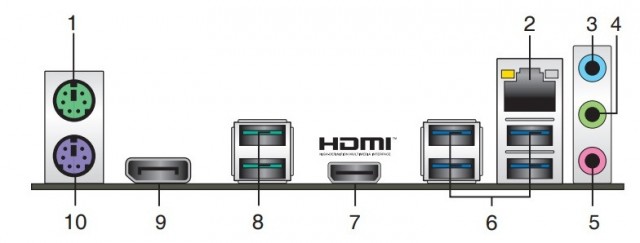

На інтерфейсну панель тестованої моделі виведені такі порти:

  • 2 х PS/2;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x RJ45;
  • 4 x USB 3.1 Gen 1;
  • 2 x USB 3.1 Gen 2;
  • 3 x аудіопорти.

Інтерфейсна панель новинки відрізняється шістьма портами USB і можливістю винести інтерфейс COM. А з недоліків виділимо незручне підключення багатоканальної акустики.

ASUS PRIME Z390-P

У ASUS PRIME Z390-P є стандартні для бюджетної моделі можливості з організації охолодження всередині корпусу. Є чотири 4-контактних роз'єми для підключення вентиляторів, один з яких служить для охолодження центрального процесора, два використовуються для системних вертушок і останній призначений для водоблоку СВО.

UEFI BIOS

Тестована новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS PRIME Z390-P

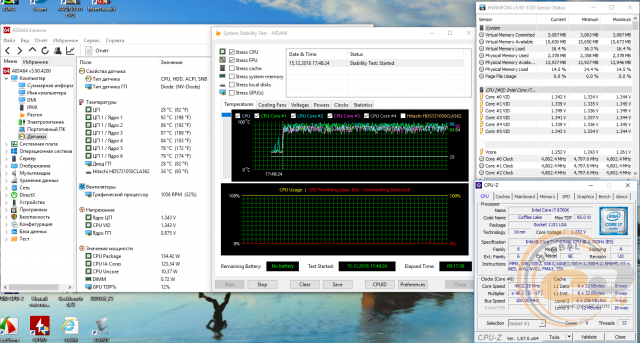

Скориставшись функцією автоматичного розгону в BIOS, частота процесора Intel Core i7-8700K досягла 4,8 ГГц при напрузі 1,252 В. При запуску стрес-тесту AIDA64 максимальна температура ядер становила 92°С, і починався невеликий тротлінг (6%).

ASUS PRIME Z390-P

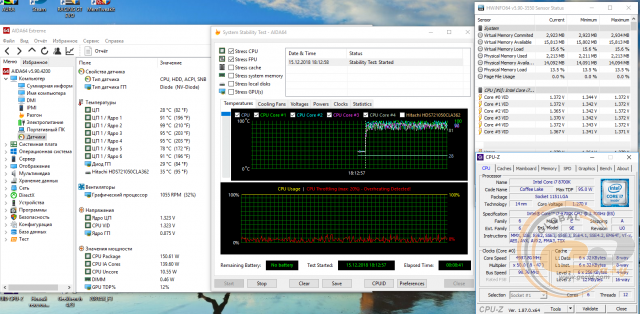

Активація профілю «CPU 5G OC Profile» підняла частоту до 5 ГГц при напрузі 1,27 В, проте температура підвищилася до 99%, а тротлінг - до 20%.

ASUS PRIME Z390-P

Вручну частоту роботи тестової оперативної пам'яті DDR4-3200 G.SKILL Trident Z вдалося підняти до DDR4-3900 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS PRIME Z390-P використовувалося таке обладнання:

Процесор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple WD10PURX (1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

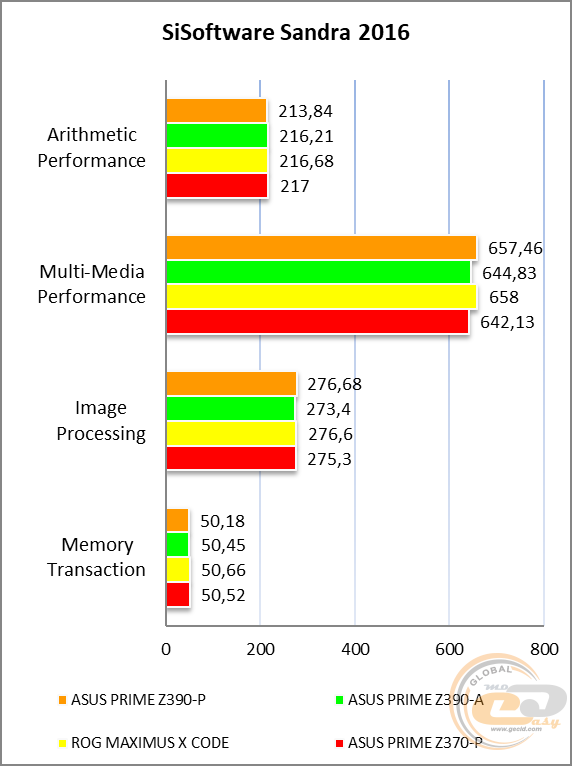

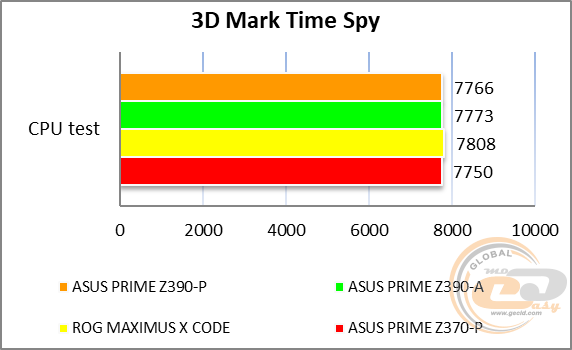

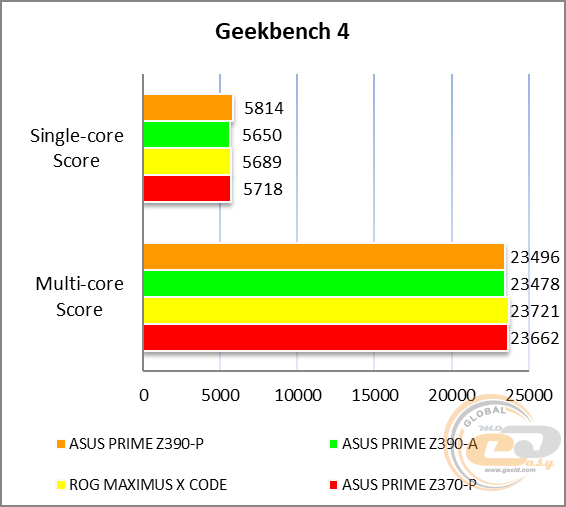

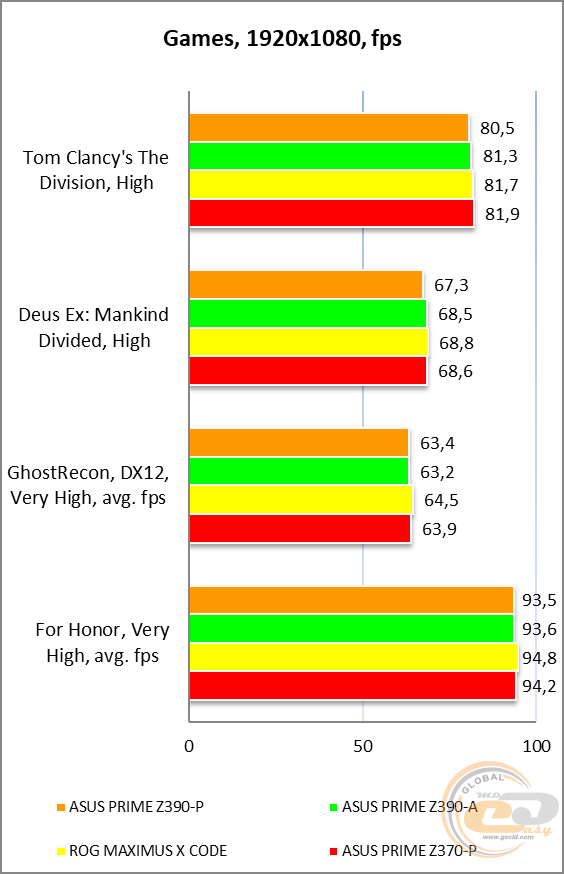

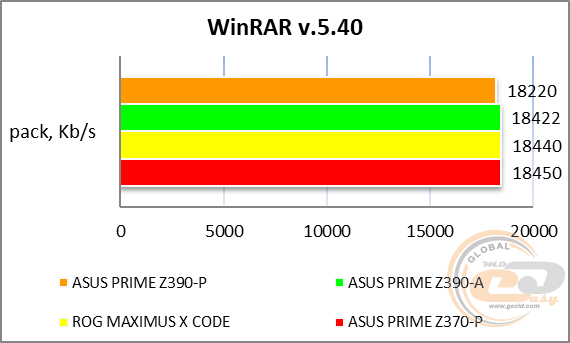

ASUS PRIME Z390-P

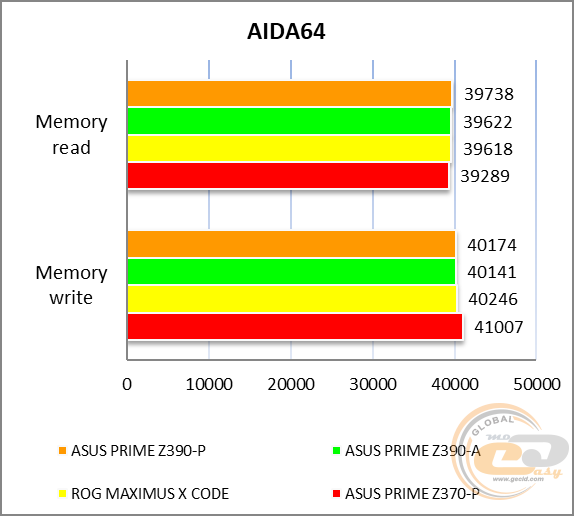

ASUS PRIME Z390-P

ASUS PRIME Z390-P

ASUS PRIME Z390-P

ASUS PRIME Z390-P

ASUS PRIME Z390-P

ASUS PRIME Z390-P

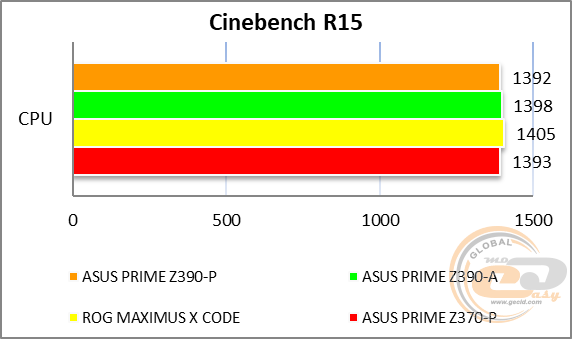

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.04

Відмінно

Рівень шуму, дБ (А)

-87.7

Добре

Динамічний діапазон, дБ (А)

87.7

Добре

Гармонійні викривлення, %

0.0031

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-77.6

Посередньо

Інтермодуляційні викривлення + шум, %

0.015

Дуже добре

Взаємопроникнення каналів, дБ

-87.4

Відмінно

Інтермодуляції на 10 кГц, %

0.014

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.04

Відмінно

Рівень шуму, дБ (А)

-88.6

Добре

Динамічний діапазон, дБ (А)

88.7

Добре

Гармонійні викривлення, %

0.0035

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-78.3

Посередньо

Інтермодуляційні викривлення + шум, %

0.014

Дуже добре

Взаємопроникнення каналів, дБ

-83.0

Дуже добре

Інтермодуляції на 10 кГц, %

0.013

Дуже добре

Загальна оцінка



Дуже добре

Незважаючи на те, що в складі ASUS PRIME Z390-P використовується бюджетний кодек Realtek ALC887, якості її звукової підсистеми буде достатньо для більшості невимогливих користувачів. До того ж завжди можна встановити дискретну звукову плату з інтерфейсом PCI Express x1.

Висновки

ASUS PRIME Z390-P

У цілому очікувати від ASUS PRIME Z390-P чогось надприродного явно не варта, адже вона є найдоступнішим представником материнських плат на Intel Z390 у модельному ряду компанії ASUS. Виробникові довелося економити заради зниження вартості, що вилилося у встановлення бюджетного мережевого контролера та аудіокодека, відсутність двох портів SATA 6 Гбіт/с, незручне підключення багатоканальної акустики і скорочення кількості портів USB на інтерфейсній панелі. Також відсутня можливість встановлення пари відеокарт за схемою x8+x8. Радує, що виробник все ж реалізував пару сучасних портів USB 3.1 Gen 2 і оснастив плату слотом M.2 Socket E для модуля бездротових інтерфейсів, який ви зможете придбати окремо.

Головною ж функцією, заради якої і варто розглядати дану модель до покупки, є розгін. Але не поспішайте активувати максимальні автоматичні профілі, адже можливий тротлінг. Для початку спробуйте режими простіший або ручний оверклокінг, щоб перевірити ефективність своєї системи охолодження.

У результаті ASUS PRIME Z390-P може стати гідним варіантом для збірки порівняно недорогої системи з однією відеокартою і процесором з розблокованим множником. Якщо ж розгін вас не цікавить, то зверніть увагу на плати на Intel B360, які за аналогічну вартість запропонують більш цікаве оснащення.

Переваги:

  • надійна цифрова підсистема живлення;
  • підтримка швидких модулів ОЗП;
  • доступна вартість у своєму сегменті;
  • можливість встановлення модуля бездротових інтерфейсів;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • незручне підключення багатоканальної акустики;
  • зменшена ширина плати;
  • не найкращий алгоритм автоматичного розгону;
  • обмеження щодо одночасного використання низки інтерфейсів.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Стаття прочитана раз(и)
Опубліковано : 21-12-2018
