Огляд і тестування материнської плати ASUS PRIME Z270-A: увага до дрібниць
12-01-2017
Компанія ASUS продовжує радувати розмаїттям материнських плат на новому флагманському чіпсеті Intel Z270, розширюючи свій модельний ряд за допомогою нових лінійок. Однією з них стала ASUS PRIME, до якої ввійшли моделі, що не перебувають у складі спеціалізованих ігрових або оверклокерських рішень.
І першою моделлю з нової лінійки, з якою ми познайомимося, стала ASUS PRIME Z270-A. Вона вже доступна у продажу в середньому за $210. Тобто новинка відноситься до категорії материнських плат високого рівня та призначена для складання домашніх систем з найширшим колом завдань.
Специфікація
Виробник і модель |
ASUS PRIME Z270-A |
Чіпсет |
Intel Z270 |
Процесорний роз'єм |
Socket LGA1151 |
Підтримка процесорів |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого й сьомого покоління для платформи Intel Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3866 МГц |
Слоти розширення |
2 x PCI Express 3.0 x16 (x16 / x8+x8) 1 x PCI Express 3.0 x16 (x4) 4 x PCI Express 3.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4 и SATA) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4) 6 x SATA 6 Гбіт/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальний Realtek ALC S1220A |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
2 x роз'єми вентиляторів CPU (4-контактні) 1 х роз'єм підключення водоблоку СВО (4-контактний) 3 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x HDMI 1 x DisplayPort 1 x DVI-D 1 x RJ45 4 x USB 3.0 1 х USB 3.1 Type-C 1 х USB 3.1 Type-A 1 x Optical S/PDIF out 5 x аудіопортів |
Внутрішні порти I/O |
1 x USB 3.0 з підтримкою підключення двох USB 3.0 3 x USB 2.0, кожен з підтримкою підключення двох USB 2.0 1 х TPM 1 x COM |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
ASUS |
Упаковка і комплектація
Материнська плата ASUS PRIME Z270-A постачається в картонній коробці з хорошим інформаційним наповненням, яке містить таблицю характеристик і ключові переваги кожного системного вузла.

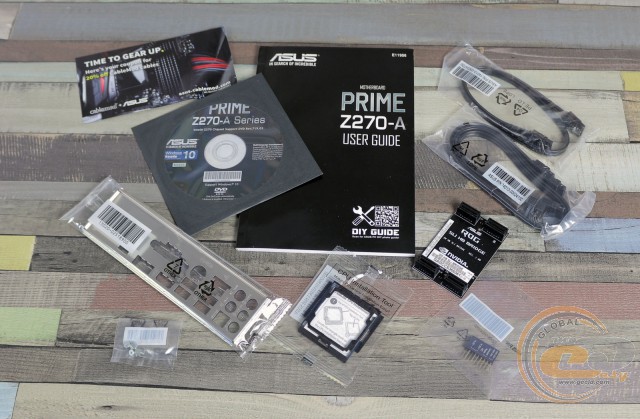

У комплекті постачання ми виявили звичний диск із ПЗ, паперову документацію, заглушку інтерфейсної панелі, місток 2-Way NVIDIA SLI, інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора, набір ASUS Q-Connectors, який значно полегшує процес підключення фронтальної панелі корпуса ПК, і три кабелі SATA.
Дизайн і особливості плати

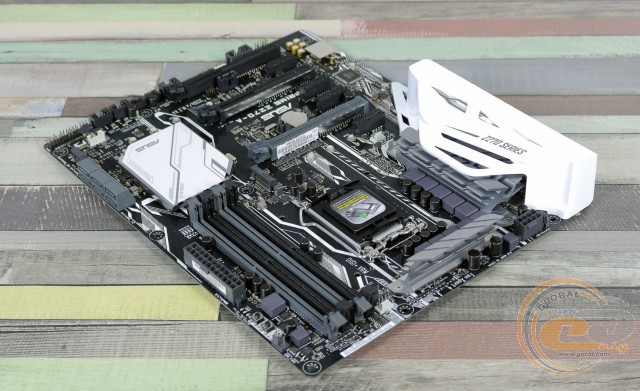

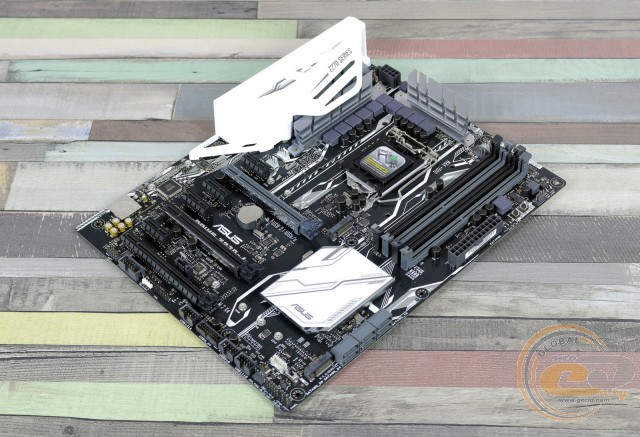

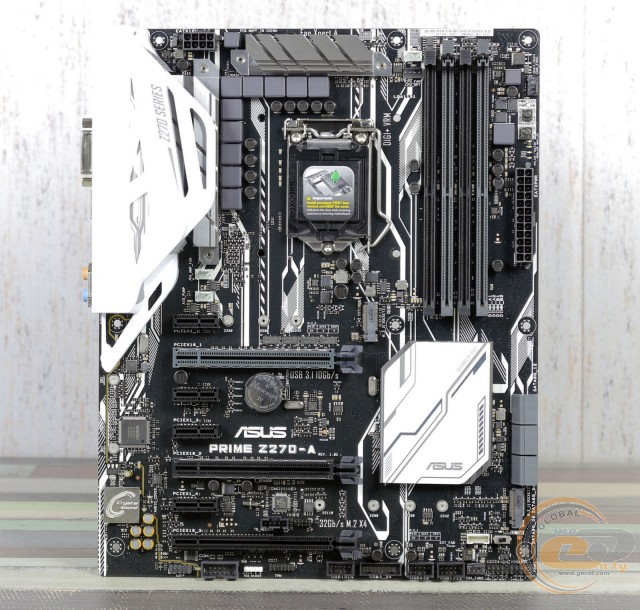

Новинка виконана на друкованій платі чорного кольору формату ATX і вигідно вирізняється стильним оформленням у чорно-білих відтінках.

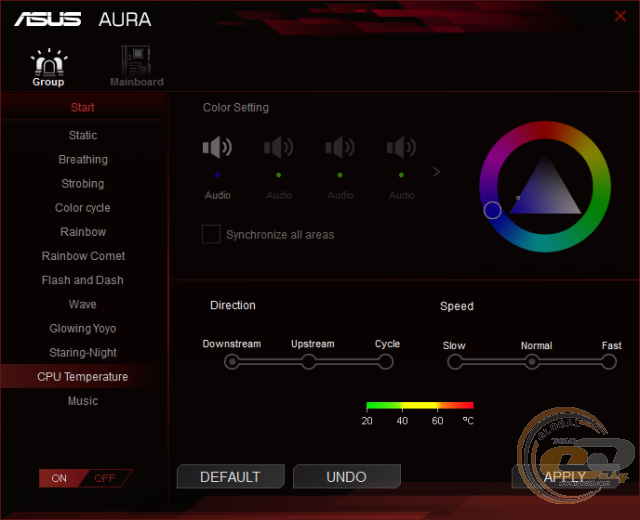

Вже традиційною перевагою плат ASUS стає наявність підсвічування ASUS AURA з можливістю налаштування, і ASUS PRIME Z270-A не стала винятком. У даному випадку підсвічується лише область друкованої плати із звуковою підсистемою, регулювати параметри якої можна в комплектному ПЗ.
Підсвічування може не лише горіти певним кольором, а й виступати в ролі світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, спалахуючи червоним в разі перевищення позначки в 60°С.
Якщо ж у вас встановлена відеокарта ASUS або ви користуєтеся периферією з аналогічною системою підсвічування, то їх ілюмінацію можна синхронізувати між собою.
Що ж стосується зручності складання системи та компонування набортних елементів, то все виконано на найвищому рівні і жодних претензій у нас не виникло, незважаючи на величезну кількість додаткових кнопок і роз'ємів.

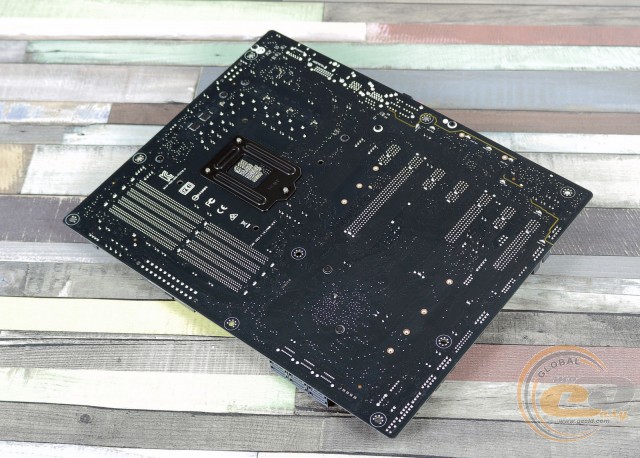

Глянувши на зворотну сторону ASUS PRIME Z270-A, можна відзначити стандартну опорну пластину процесорного роз'єму, а також гвинти, які тримають радіатори системи охолодження.

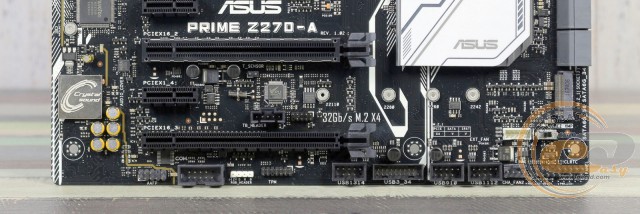

У нижній частині новинки розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, порти TPM і COM, колодка TB_HEADER (для реалізації інтерфейсу Thunderbolt), роз'єми підключення світлодіодної стрічки й температурного датчика, тумблер активації відповідних Intel XMP-профілів оперативної пам'яті, а також колодка підключення фронтальної панелі.
Додатково відзначимо три колодки для активації портів USB 2.0 і одну USB 3.0. Всього на платі реалізовано підтримку шести внутрішніх портів USB 2.0 і шести USB 3.0: двох внутрішніх і чотирьох на інтерфейсній панелі.

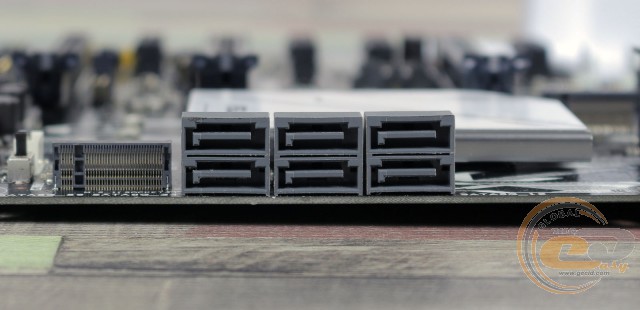

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M.2 2280, M. 2 22110) і шістьма портами SATA 6 Гбіт/с. Є й певні обмеження: один зі слотів M.2 Socket 3 («M.2_1») ділить пропускну спроможність з одним із портів SATA 6 Гбіт/с («SATA_1») при встановленні SATA M.2-накопичувача. Другий слот M.2 Socket 3 («M.2_2») ділить пропускну спроможність з двома портами SATA 6 Гбіт/с («SATA_56») при встановленні накопичувача в режимі PCIe 3.0 x4.

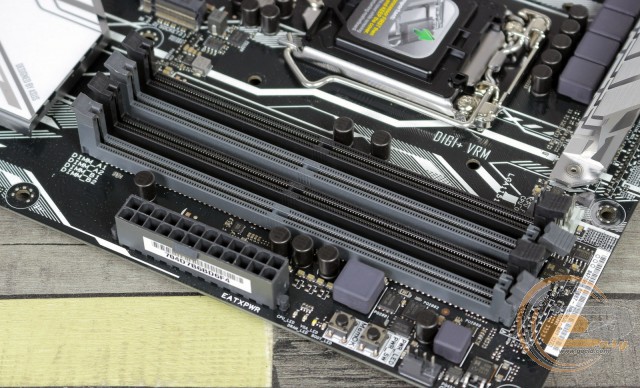

Системна плата ASUS PRIME Z270-A оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками лише з одного боку. Оперативна пам'ять може працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3866 МГц. Максимальний об’єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.
Додатково відзначимо кнопки ввімкнення і MemOK!. Остання дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

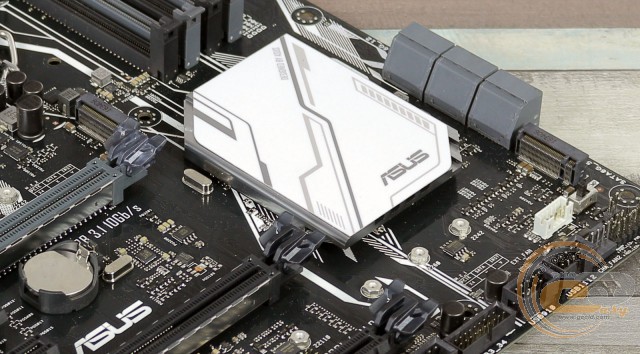

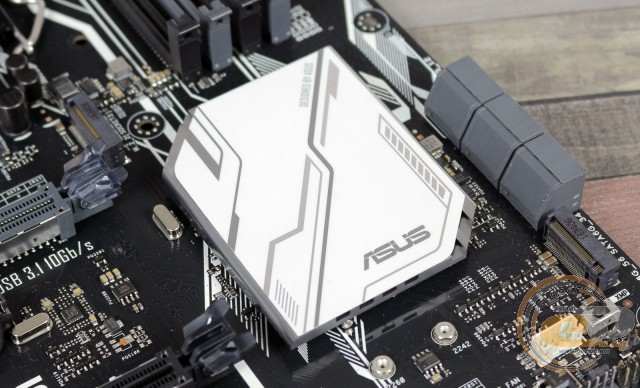

Система охолодження розглянутої плати складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета – 33,5°C (при розгоні − 33,5°C);
- дроселі підсистеми живлення – 51,2°C (при розгоні − 54,3°C);
- верхній радіатор охолодження елементів підсистеми живлення – 38,3°C (при розгоні − 39,7°C);
- нижній радіатор охолодження елементів підсистеми живлення – 42,1°C (при розгоні − 47,8°C).
Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію.

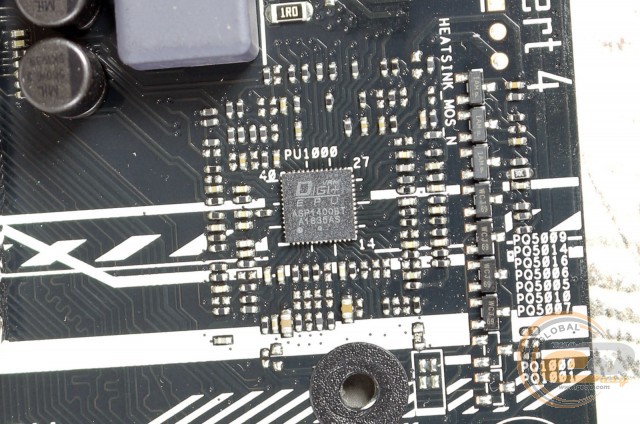

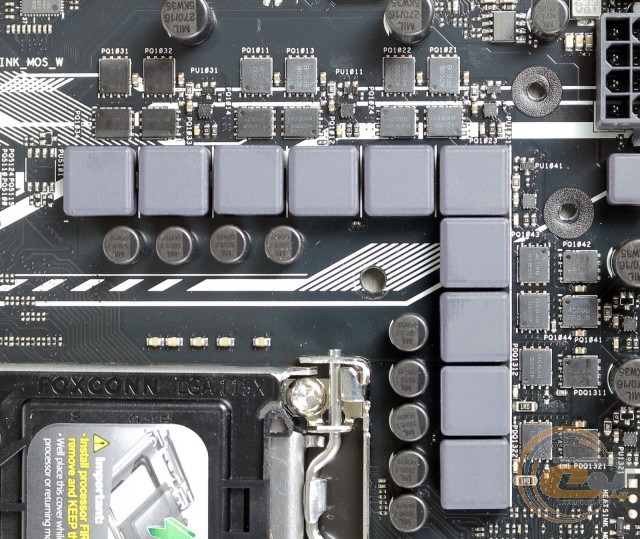

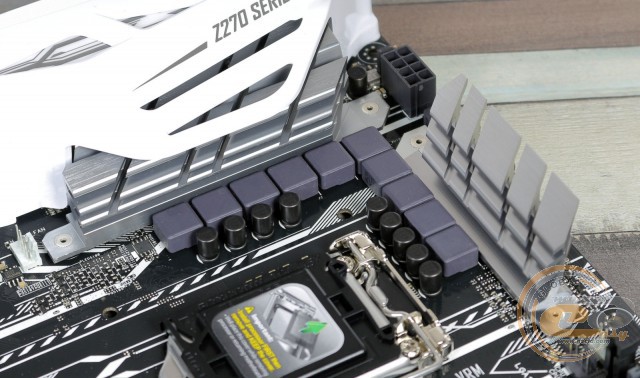

Живлення процесора здійснюється за 10-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи.

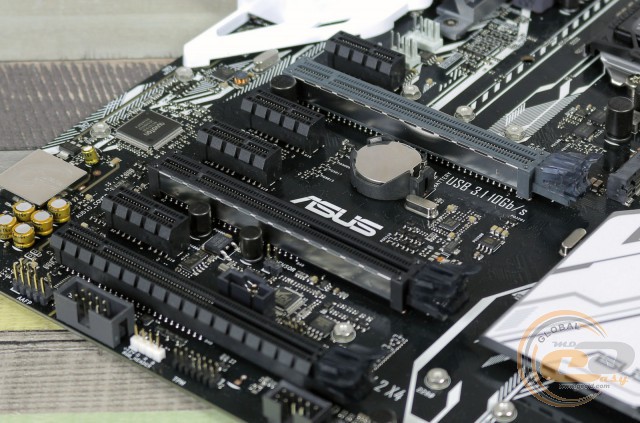

Для розширення функціональності материнської плати ASUS PRIME Z270-A є сім слотів:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х16 або х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х4).
Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох або трьох відеокарт. Окремо зазначимо, що розташування слотів дозволить без проблем підключити дві відеокарти з трислотовою системою охолодження. При цьому у вас ще залишиться доступ до одного роз'єму PCI Express 3.0 x1.

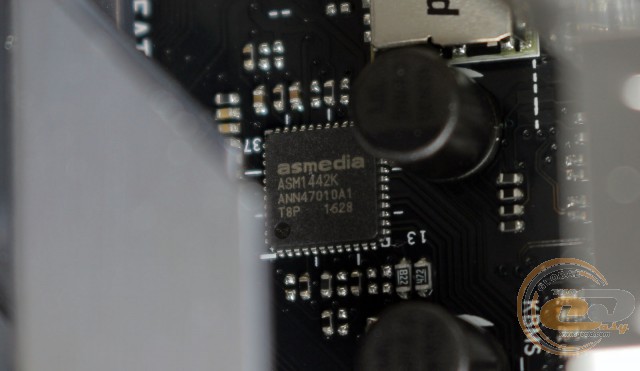

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, в наявності три відеовиходи (HDMI, DisplayPort і DVI-D), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

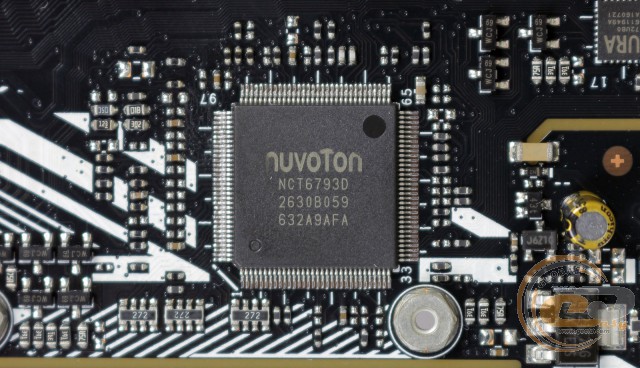

Можливості Multi I/O покладено на мікросхему NUVOTON NCT6793D, яка забезпечує роботу портів COM і PS/2, а також моніторинг.

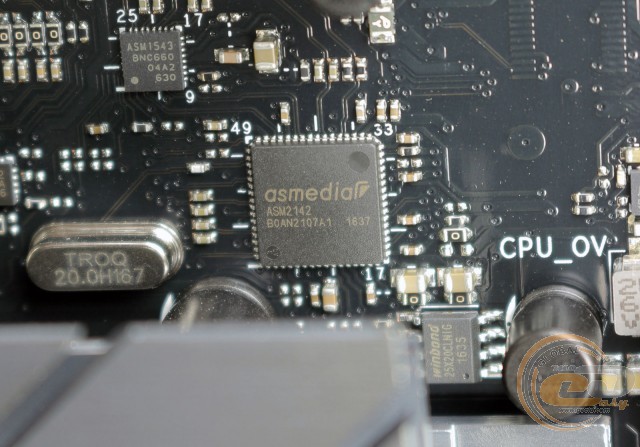

Коректна робота двох портів USB 3.1 на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM2142.

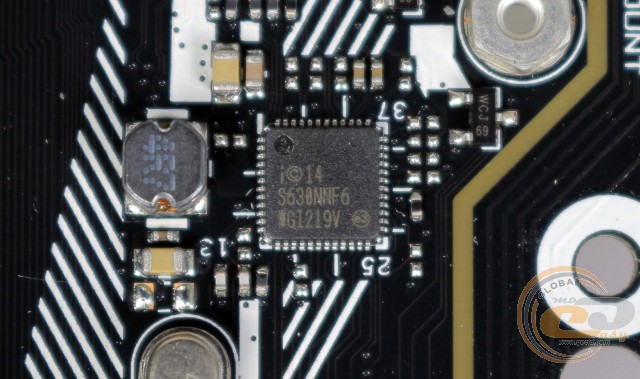

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. Пріоритизація трафіку дозволяє здійснити утиліта Turbo LAN with cFosSpeed.

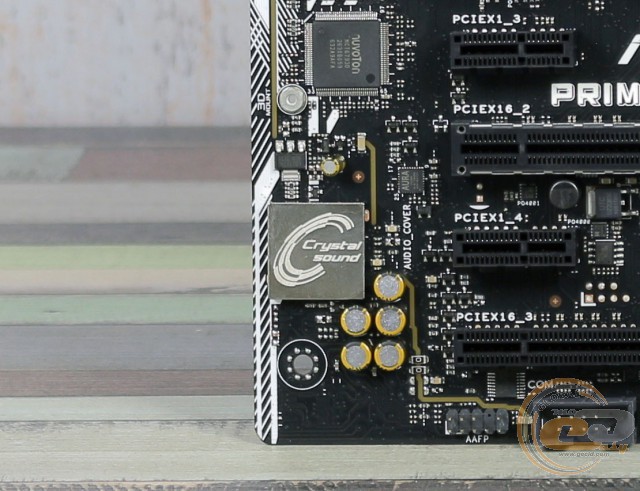

Інтегрована аудіопідсистема відповідає фірмовому дизайну Crystal Sound 3. Вона містить новий топовий 7.1-канальний аудіокодек Realtek ALC S1220A з відношенням сигнал/шум на рівні 120 дБ, в обв'язці якого використовується спеціальний підсилювач і аудіоконденсатори. З метою запобігання виникнення перешкод, спричинених електромагнітними наведеннями, використовується спеціальна технологія екранування. На окрему увагу заслуговує підтримка технології DTS Headphone: X, а також наявність порту S/PDIF out на інтерфейсній панелі.
