Огляд материнської плати ASUS PRIME X570-PRO: майже флагман

Оновивши свою модельну низку материнських плат версіями на флагманському наборі системної логіки AMD X570, компанія ASUS не забула і про лінійку ASUS PRIME. Вона користується популярністю завдяки хорошому поєднанню ціни, оснащенням і симпатичним оформленням в світлих тонах. Але це зовсім не означає, що до її складу входять лише доступні плати нижнього цінового сегмента. Є там і багаті в плані функціональності рішення.

ASUS PRIME X570-PRO

Сьогодні ми поговоримо про старшу на даний момент модель у цій лінійці, а саме про ASUS PRIME X570-PRO. Її вартість становить близько $270. Давайте ж розберемося в можливостях новинки, і з'ясуємо, чи заслуговує вона вашої уваги.

Специфікація

Модель

ASUS PRIME X570-PRO

Чіпсет

AMD X570

Процесорний роз'єм

Socket AM4

Підтримувані процесори

3-е і 2-е покоління AMD Ryzen / 1-е і 2-е покоління AMD Ryzen з графікою Radeon Vega

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-4400 МГц (AMD Ryzen 3-го покоління), DDR4-3600 МГц (2-е покоління AMD Ryzen) і DDR4-3200 МГц (1-е і 2-е покоління AMD Ryzen з графікою Radeon Vega)

Слоти розширення

2 x PCI Express 4.0 / 3.0 x16 (x8+x8 – AMD Ryzen, x8+x0 – AMD Ryzen з графікою Radeon Vega)

1 x PCI Express 4.0 x16 (x4)

3 x PCI Express 4.0 x1

Дискова підсистема

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 та M.2 22110; SATA та PCIe 4.0 x4)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC S1220A

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблоків СВО (4-контактні)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Активне охолодження чіпсета

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 3.2 Gen 1 Type-A

1 х USB 3.2 Gen 2 Type-C

3 х USB 3.2 Gen 2 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.2 Gen 2

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x TPM

1 x COM

1 x Node

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

PnP, WfM2.0, ACPI 6.2, SM BIOS 3.2

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS PRIME X570-PRO ASUS PRIME X570-PRO

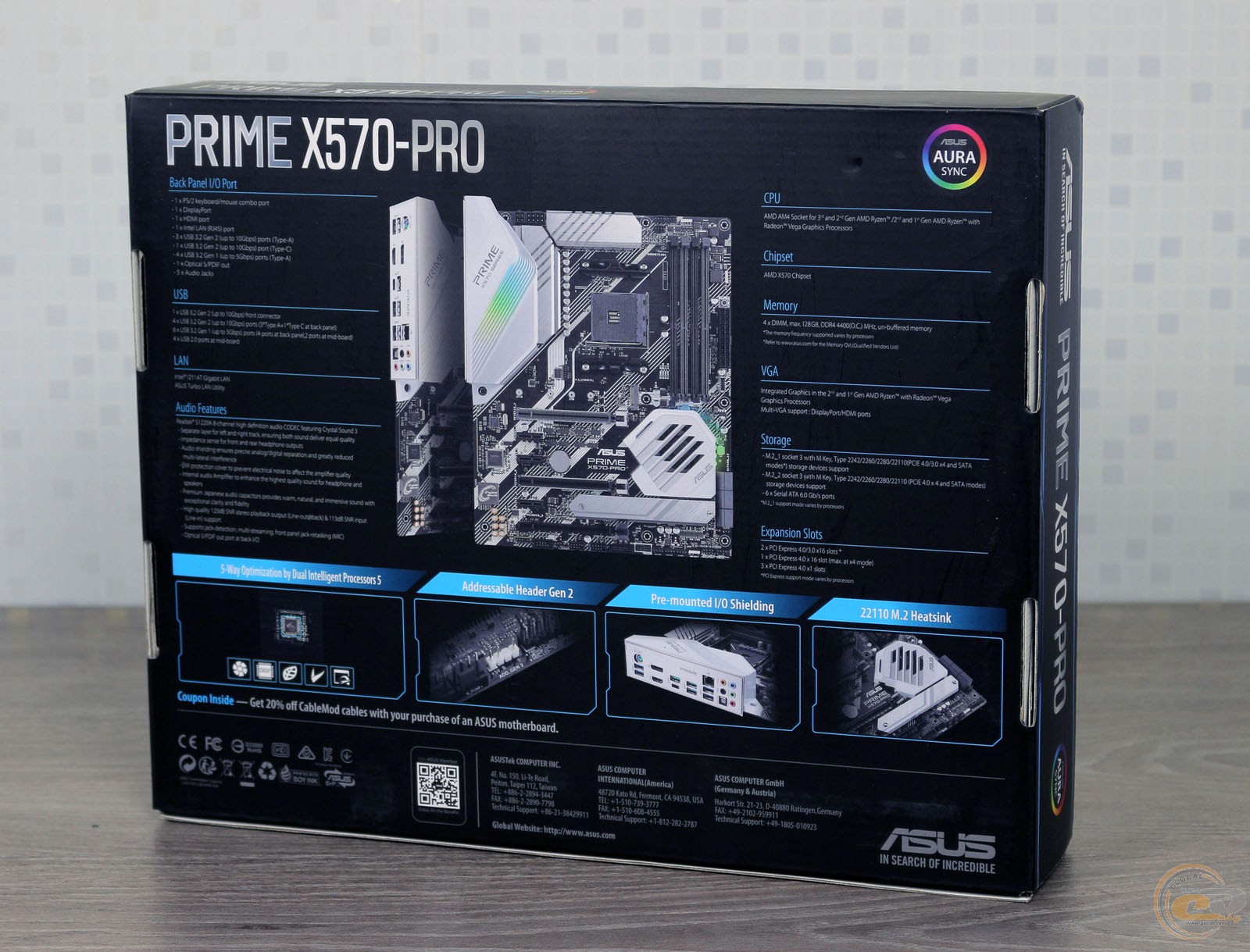

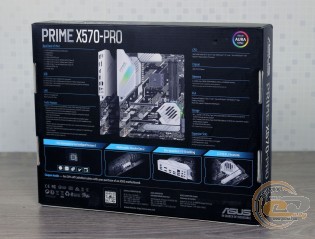

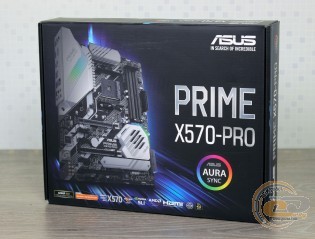

Материнська плата ASUS PRIME X570-PRO постачається в картонній коробці з хорошим інформаційним наповненням, яке містить таблицю характеристик і ключові переваги кожного системного вузла.

ASUS PRIME X570-PRO

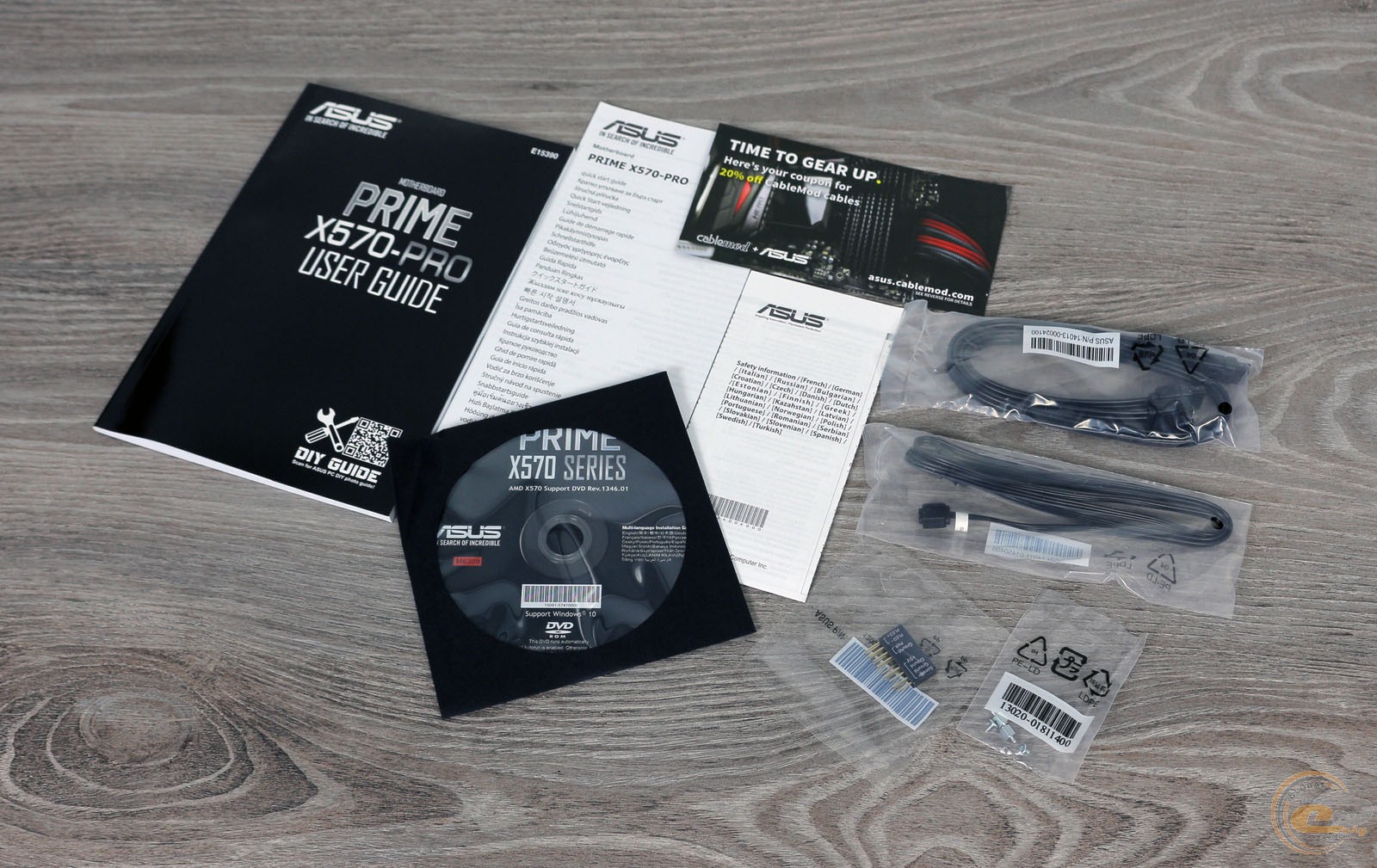

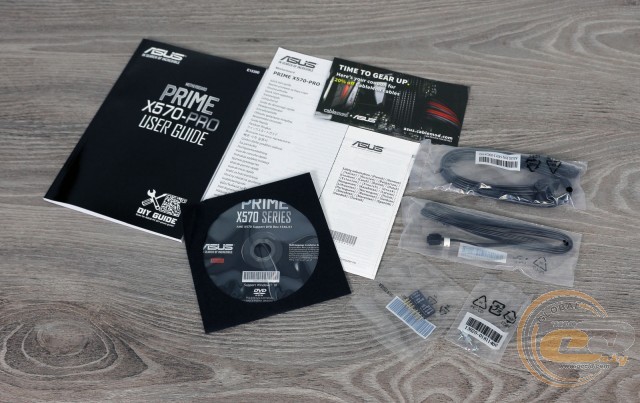

У комплекті постачання ми виявили звичний диск з ПЗ, набір паперової документації, ASUS Q-Connectors, кабель підключення світлодіодної стрічки, набір гвинтиків для M.2-накопичувачів і пару кабелів SATA.

Дизайн і особливості плати

ASUS PRIME X570-PRO

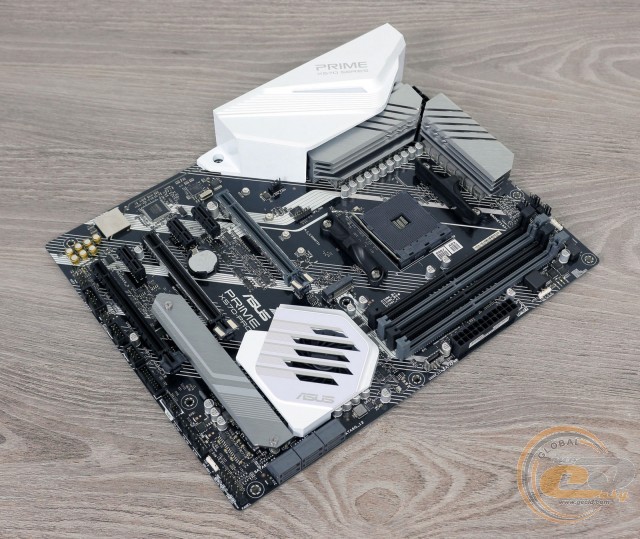

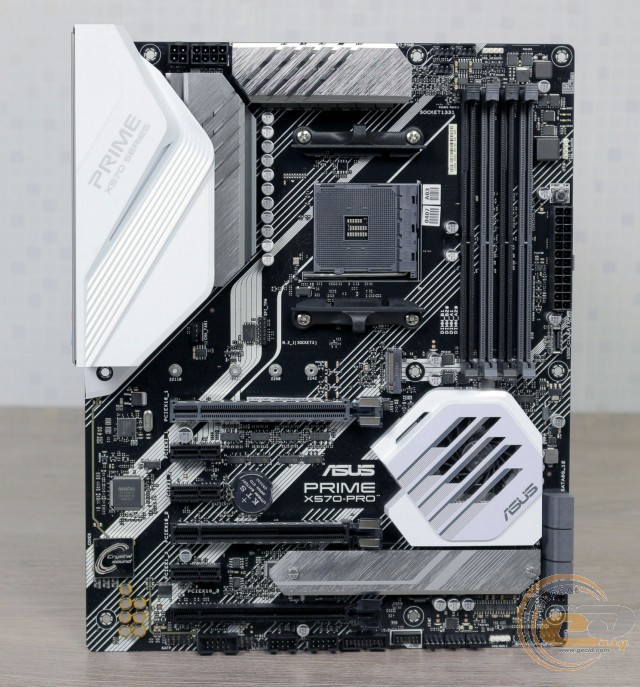

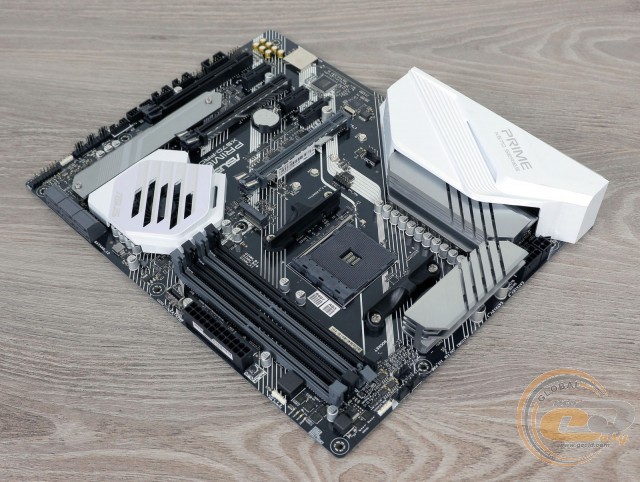

Як і личить топовому представнику своєї серії, новинка отримала в якості основи друковану плату чорного кольору, яка добре контрастує з білим кожухом над інтерфейсною панеллю і кожухом СО чіпсета. З цікавого відзначимо встановлену заглушку інтерфейсної панелі, наявність одного радіатора охолодження M.2-накопичувача і посилену конструкцію слотів для відеокарт.

ASUS PRIME X570-PRO

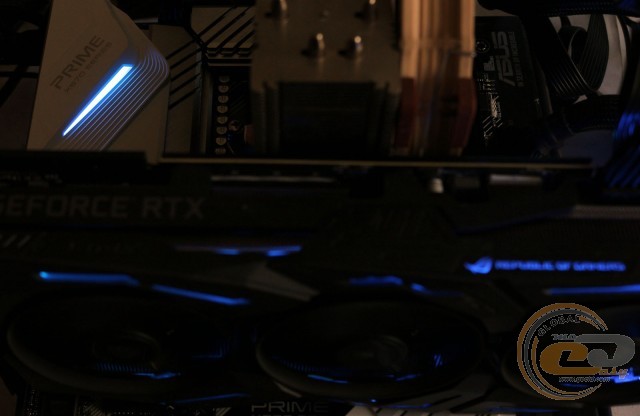

Любителі світлодіодного підсвічування гідно оцінять ASUS AURA Sync. Ілюмінація вбудована до кожуху над інтерфейсною панеллю. Також є пара колодок для підключення світлодіодних стрічок.

ASUS PRIME X570-PRO

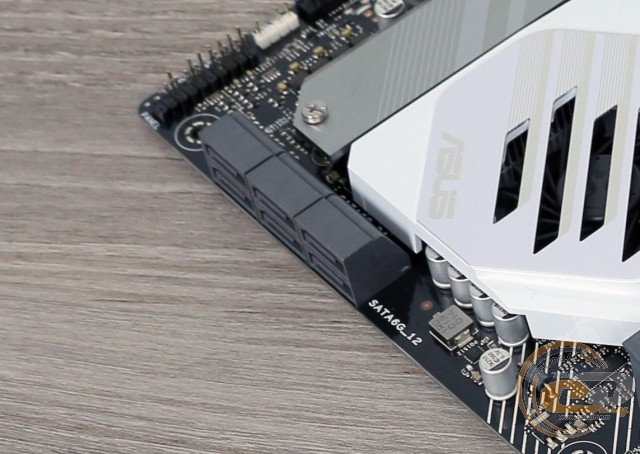

Що ж стосується зручності збірки системи і компонування, то все виконано на вищому рівні і ніяких претензій у нас не виникло, незважаючи на велику кількість набортних елементів. Порадували DIMM-слоти з засувками з одного боку і розташовані паралельно поверхні плати порти SATA.

ASUS PRIME X570-PRO

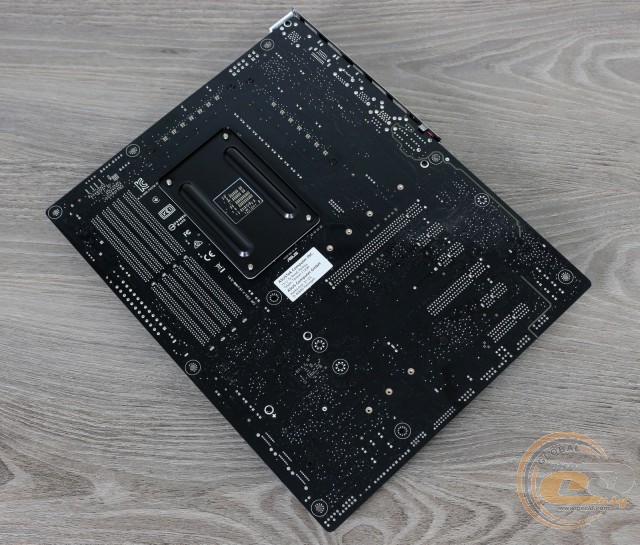

Глянувши на зворотний бік ASUS PRIME X570-PRO, можна відзначити стандартну опорну пластину процесорного роз'єму і гвинти кріплення елементів системи охолодження.

ASUS PRIME X570-PRO

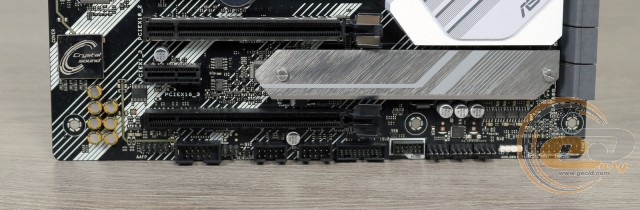

У нижній частині новинки розташовані такі порти і роз'єми: колодка підключення аудіо роз'ємів передньої панелі, порт COM, роз'єм підключення температурного датчика, джампер для скидання CMOS, а також колодка підключення фронтальної панелі.

Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.2 Gen 1. Усього на платі реалізована підтримка чотирьох внутрішніх портів USB 2.0 і шести USB 3.2 Gen 1 (двох внутрішніх і чотирьох на інтерфейсній панелі).

ASUS PRIME X570-PRO

ASUS PRIME X570-PRO

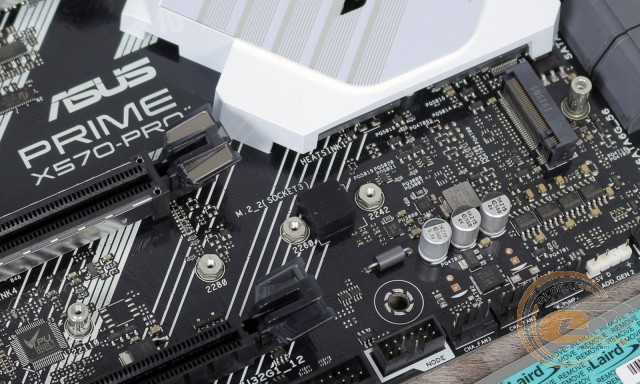

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с.

ASUS PRIME X570-PRO

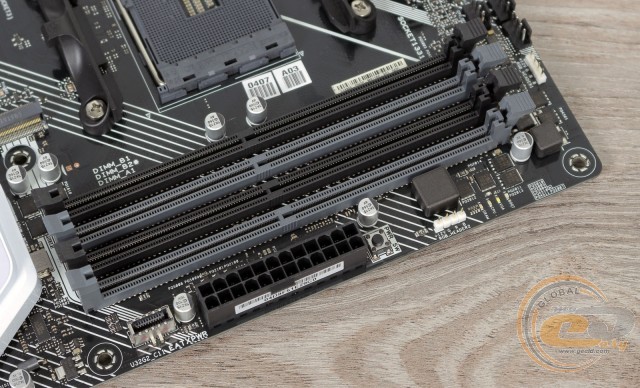

Системна плата ASUS PRIME X570-PRO оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4400 МГц (AMD Ryzen 3-го покоління), DDR4-3600 МГц (2-е покоління AMD Ryzen) або DDR4-3200 МГц (1-е і 2-е покоління AMD Ryzen з графікою Radeon Vega). Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо колодку підключення виносної панелі з USB 3.2 Gen 2. Усього на платі за допомогою чіпсета реалізована підтримка чотирьох зовнішніх і одного внутрішнього порту USB 3.1 Gen 2.

ASUS PRIME X570-PRO

ASUS PRIME X570-PRO

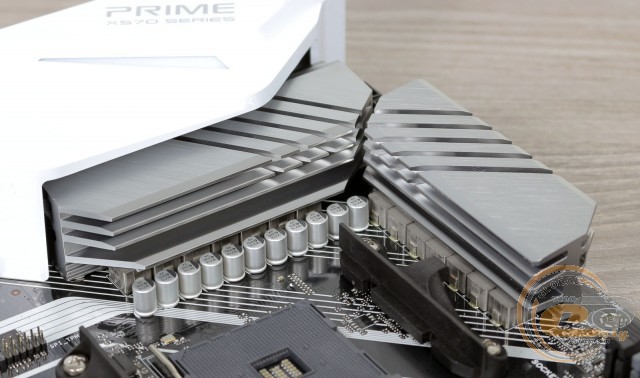

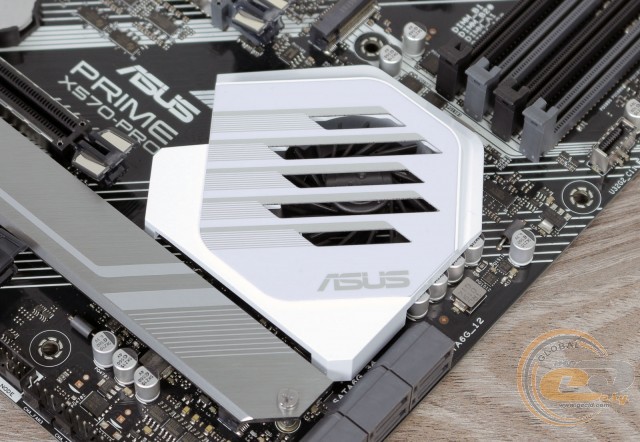

Система охолодження містить активний кулер на чіпсеті і пару алюмінієвих радіаторів на елементах підсистеми живлення. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 33°C;
  • верхній радіатор охолодження елементів підсистеми живлення - 35,8°C (при розгоні - 37,3°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 36,6°C (при розгоні - 37,4°C);
  • дроселі підсистеми живлення - 40°C (при розгоні - 41,5°C).

Отримані результати очевидно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS PRIME X570-PRO

ASUS PRIME X570-PRO

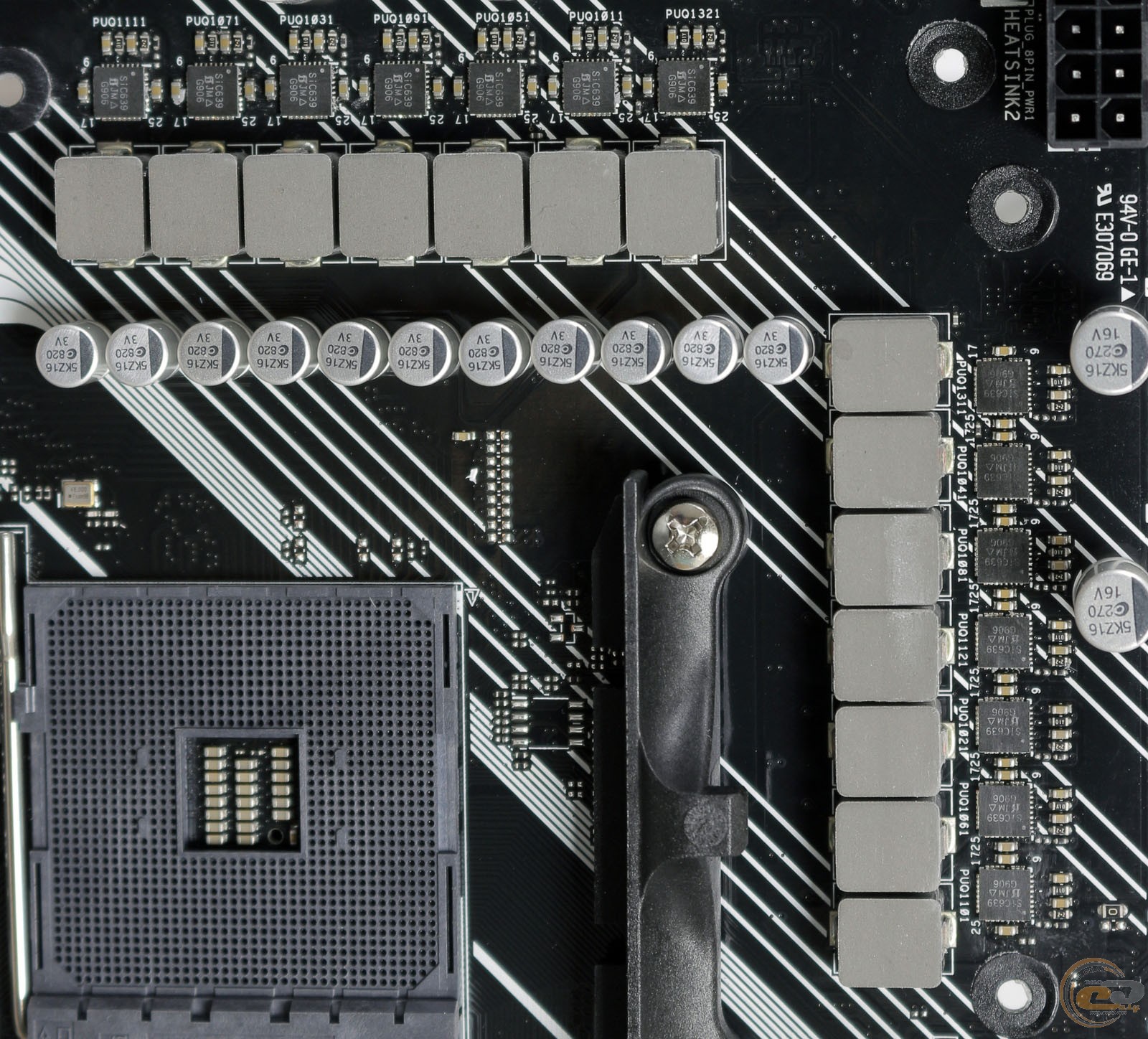

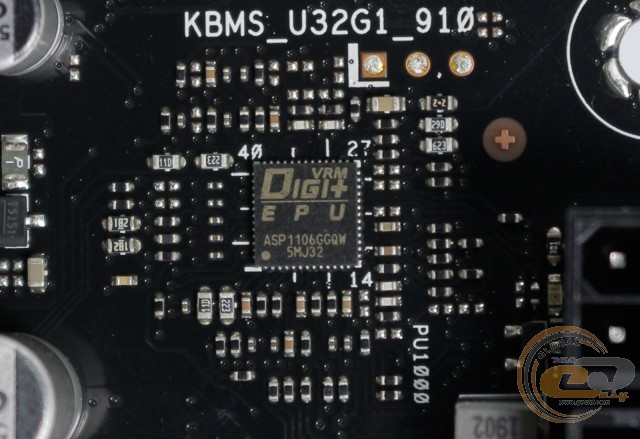

Живлення процесора здійснюється за 14-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи, оскільки використовуються твердотільні конденсатори, феритові дроселі та мікросхеми Vishay SiC639.

ASUS PRIME X570-PRO

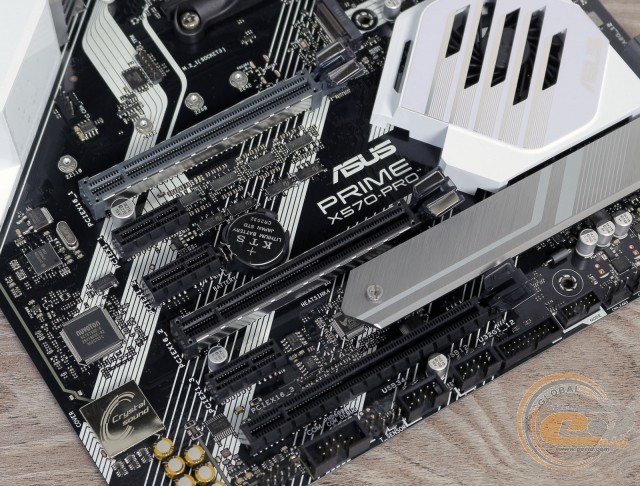

Для розширення функціональності у вас є в розпорядженні шість слотів:

  1. PCI Express 4.0 / 3.0 x16 (у режимі х16 або x8);
  2. PCI Express 4.0 x1;
  3. PCI Express 4.0 x1;
  4. PCI Express 4.0 / 3.0 x16 (у режимі х8);
  5. PCI Express 4.0 x1;
  6. PCI Express 4.0 x16 (у режимі x4).

Перші два слоти PCIe x16 відповідають стандарту PCI Express 4.0, але будуть за ним працювати тільки в разі встановлення процесора AMD Ryzen третього покоління. З моделями 2-ого покоління AMD Ryzen, 1-ого та 2-четвертого покоління AMD Ryzen з графікою Radeon Vega вони перейдуть до режиму PCI Express 3.0.

А все тому, що ці два роз'єми PCI Express x16 з посиленою конструкцією підключені до процесора і ділять між собою його 16 ліній стандарту PCIe 4.0 (у разі використання AMD Ryzen 3-го покоління). Третій слот підключений до чіпсету і використовує 4 лінії PCIe 4.0, незалежно від встановленого ЦП.

У разі використання AMD Ryzen з графікою Radeon Vega пропускна здатність першого PCI Express x16 буде обмежена вісьмома лініями, а другий слот буде і зовсім відключений.
