Огляд і тестування материнської плати ASUS PRIME X470-PRO: майже топ

Оновлюючи свою модельну низку у зв'язку з виходом у квітні флагманського набору системної логіки AMD X470, компанія ASUS не змогла обійти стороною лінійку ASUS PRIME, яка користується заслуженою популярністю при збірці домашніх систем середнього та високого рівня. Ця серія не є флагманською, але її старші моделі пропонують вельми належне оснащення, яке вигідно доповнюється дизайном із використанням світлих тонів, що все ще рідкість серед інших виробників.

ASUS PRIME X470-PRO

У даному огляді йдеться про поки що єдиній моделі на AMD X470 із цієї серії - ASUS PRIME X470-PRO, яка пропонує дуже належне оснащення за свої $218. Давайте ж вивчимо її можливості більш детально.

Специфікація

Модель

ASUS PRIME X470-PRO

Чіпсет

AMD X470

Процесорний роз'єм

Socket AM4

Підтримка процесорів

CPU і APU AMD Ryzen,  сьоме покоління AMD A / Athlon для платформи Socket AM4

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою  до DDR4-3600 МГц (AMD Ryzen 2-го покоління), DDR4-3200 МГц (APU AMD Ryzen і CPU AMD Ryzen 1-го покоління) або DDR4-2400 МГц (AMD A / Athlon)

Слоти розширення

2 x PCI Express 3.0 x16 (AMD Ryzen: x8+x8, AMD Ryzen з графікою Radeon Vega / AMD A / Athlon: x8+x0)

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4 (SATA для AMD A / Athlon))

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x2)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC S1220A

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентилятора CPU (4-контактні)

2 х роз'єми підключення водоблоків СВО (4-контактні)

3 x роз'єми підключення системних вентиляторів  (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

5 x USB 3.1 Gen 1 Type-A

1 х USB 3.1 Gen 1 Type-C

2 х USB 3.1 Gen 2 Type-A

5 x аудіопорти

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.1 Gen 2

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x TPM

1 x COM

BIOS

256 Mбыт Flash ROM UEFI AMI BIOS

PnP, WfM2.0, ACPI 6.0, SM BIOS 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS PRIME X470-PRO ASUS PRIME X470-PRO

Материнська плата ASUS PRIME X470-PRO постачається в картонній коробці з хорошим інформаційним наповненням, яке містить таблицю характеристик і ключові переваги кожного системного вузла.

ASUS PRIME X470-PRO

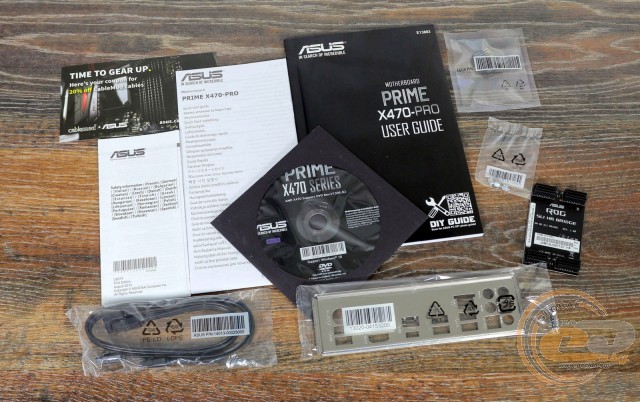

У комплекті постачання ми виявили звичний диск із ПЗ, набір паперової документації, заглушку інтерфейсної панелі, місток 2-Way NVIDIA SLI, гвинтики для монтажу M.2-накопичувача, два кабелі SATA і набір ASUS Q-Connectors, який істотно полегшує процес підключення фронтальної панелі корпусу ПК.

Дизайн і особливості плати

ASUS PRIME X470-PRO

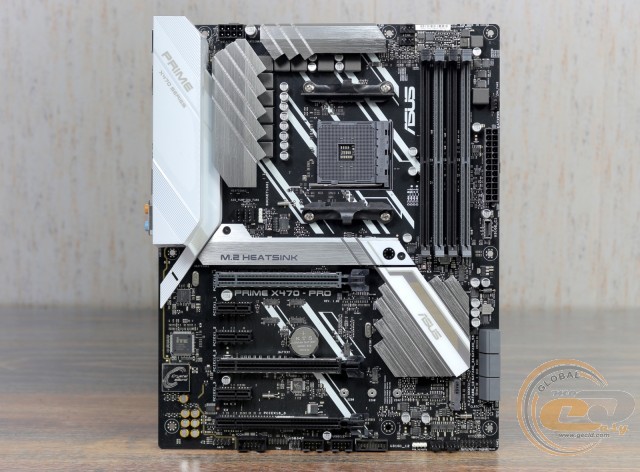

Новинка виконана на друкованій платі чорного кольору формату ATX (305 x 244 мм). Вона відмінно поєднується з великою кількістю сріблястих і білих елементів у вигляді кожуха над інтерфейсною панеллю і радіаторів. З цікавого відзначимо наявність радіатора охолодження M.2-накопичувача, а також посилену конструкцію слотів для відеокарт.

ASUS PRIME X470-PRO

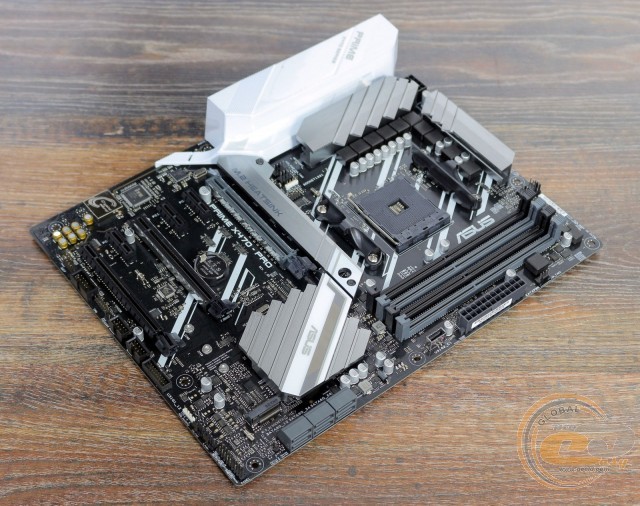

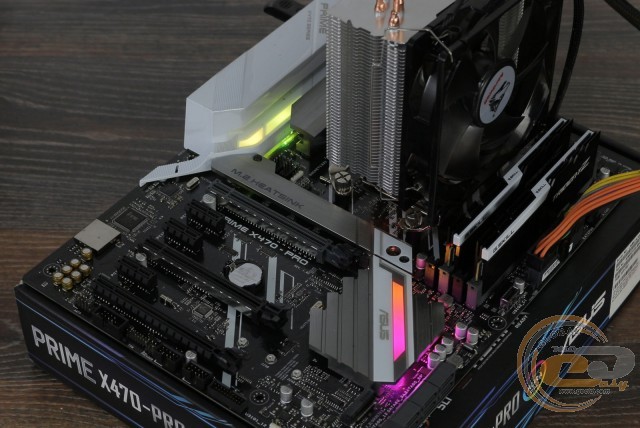

Уже традиційним перевагою плат ASUS є наявність регульованого підсвічування ASUS AURA Sync. І ASUS PRIME X470-PRO не стала винятком. Підсвічується не тільки чіпсетний радіатор, але і захисний кожух над інтерфейсною панеллю. Також у наявності пара колодок для світлодіодних стрічок.

ASUS PRIME X470-PRO

Компонування набортних елементів виконане на вищому рівні, тому до зручності збірки системи не виникло ніяких претензій, незважаючи на досить велику кількість набортних елементів. Особливо порадували кутові роз'єми SATA і DIMM-слоти з засувками з одного боку.

ASUS PRIME X470-PRO

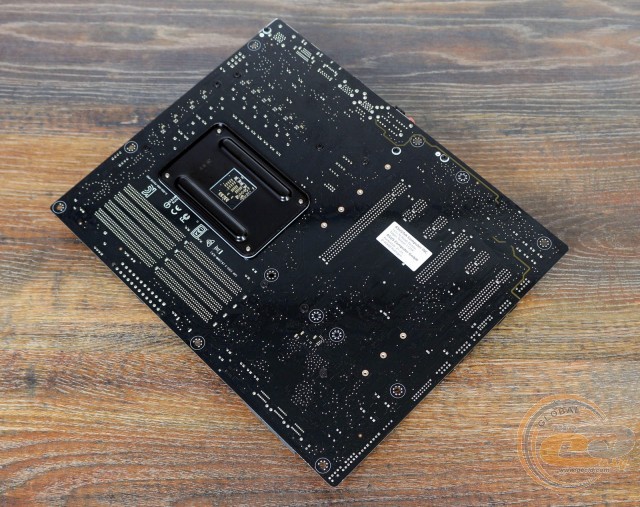

Глянувши на зворотний бік ASUS PRIME X470-PRO, можна відзначити стандартну опорну пластину процесорного роз'єму, а також гвинти, які утримують радіатори системи охолодження.

ASUS PRIME X470-PRO

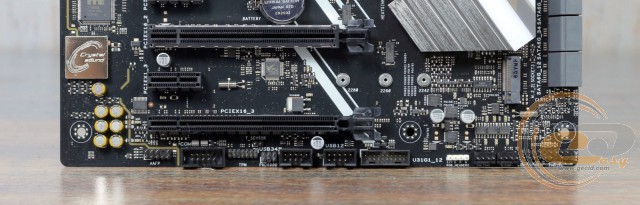

У нижній частині новинки розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порти TPM і COM, роз'єм підключення температурного датчика, джампер для скидання CMOS, а також колодка підключення фронтальної панелі.

Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі реалізована підтримка чотирьох внутрішніх портів USB 2.0 і восьми USB 3.1 Gen 1: двох внутрішніх і шести на інтерфейсній панелі.

ASUS PRIME X470-PRO

ASUS PRIME X470-PRO

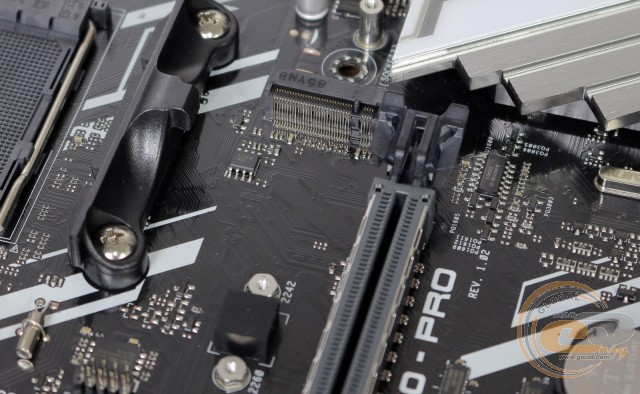

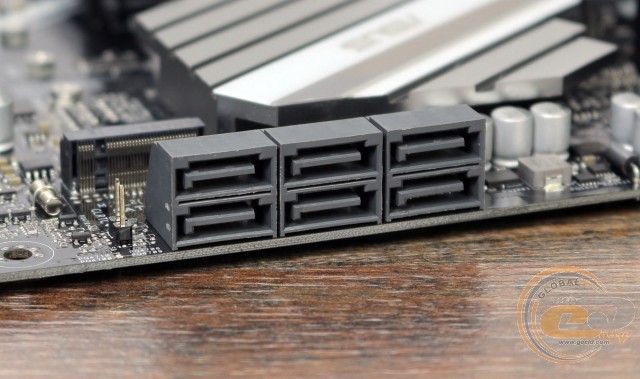

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У разі встановлення плати розширення в один із роз'ємів PCI Express 2.0 x1 («PCIEX1_1» і «PCIEX1_3») другий слот M.2 («M.2_2») може працювати тільки в SATA-режимі.

ASUS PRIME X470-PRO

Системна плата ASUS PRIME X470-PRO оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3600 МГц (AMD Ryzen 2-ої покоління), до 3200 МГц (APU AMD Ryzen і CPU AMD Ryzen 1-го покоління) або до 2400 МГц (AMD A / AMD Athlon). Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо колодку підключення виносної панелі з USB 3.1 Gen 2. Усього на платі за допомогою чіпсета і контролера ASMedia ASM1142 реалізована підтримка трьох портів USB 3.1 Gen 2: одного внутрішнього і двох на інтерфейсній панелі.

ASUS PRIME X470-PRO

ASUS PRIME X470-PRO

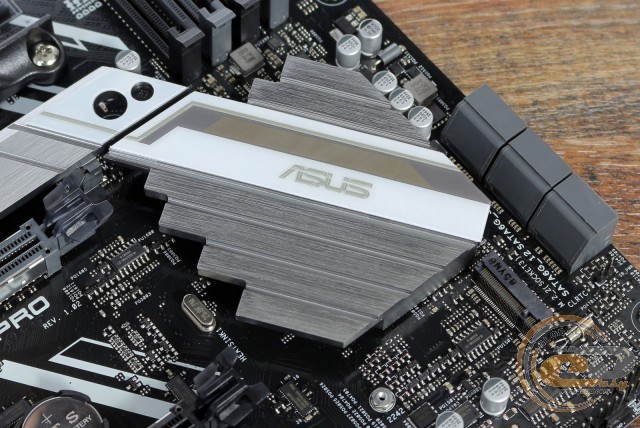

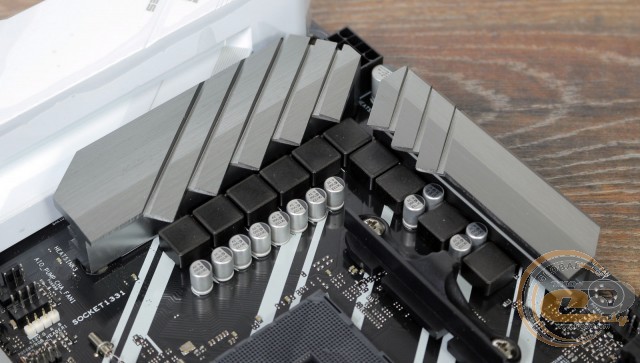

Система охолодження складається із трьох основних алюмінієвих радіаторів: один накриває чіпсет, а два інших - елементи підсистеми живлення процесора. При тестуванні були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 38°C (при розгоні - 38°C);
  • верхній радіатор охолодження елементів підсистеми живлення - 40°C (при розгоні - 45°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 48°C (при розгоні - 60°C);
  • дроселі підсистеми живлення - 61 °C (при розгоні - 70°C).

Отримані результати очевидно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS PRIME X470-PRO

ASUS PRIME X470-PRO

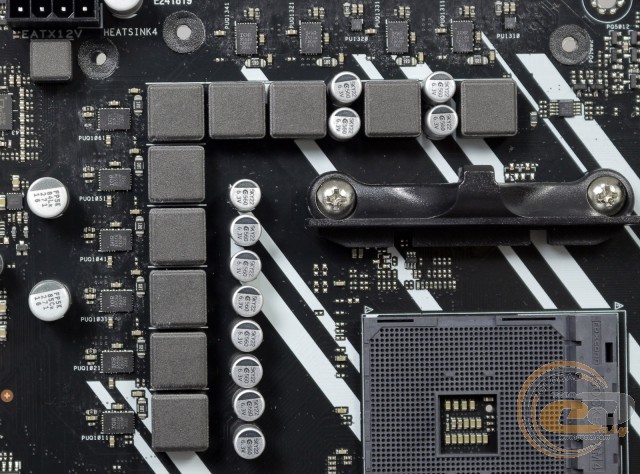

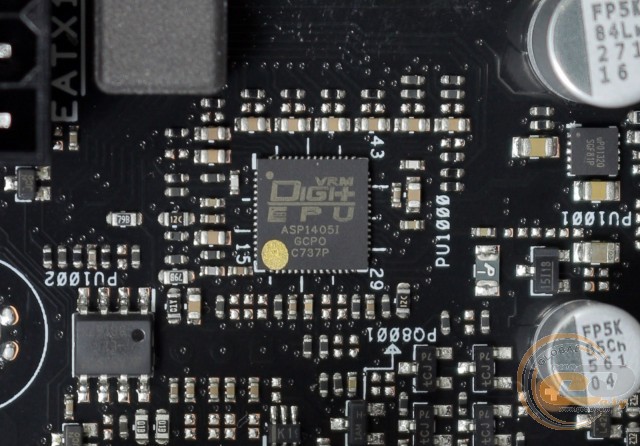

Живлення процесора здійснюється за 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи, оскільки використовуються твердотільні конденсатори, феритові дроселі та мікросхеми IR3553M.

ASUS PRIME X470-PRO

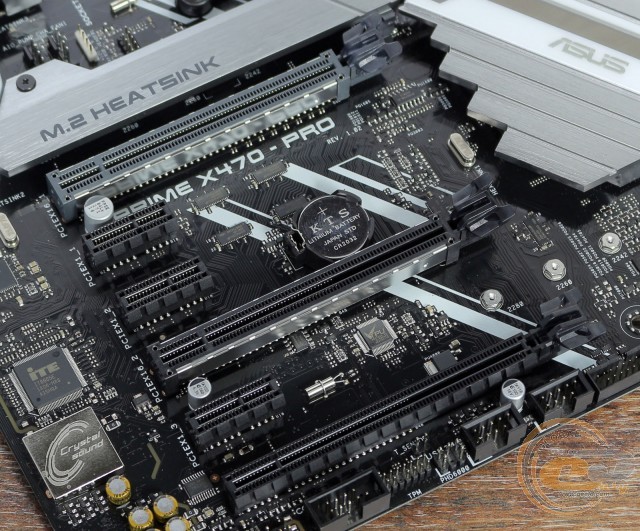

Для розширення функціональності у користувача є в розпорядженні шість слотів:

  1. PCI Express 3.0 x16 (у режимі х16 або x8);
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8 або х0);
  5. PCI Express 2.0 x1;
  6. PCI Express 2.0 x16 (у режимі x4).

З трьох слотів PCI Express x16 до процесора підключені тільки два (з посиленою конструкцією), які і ділять між собою всі доступні 16 процесорних ліній стандарту PCIe 3.0 (у разі використання CPU серії AMD Ryzen). Третій слот підключений до чіпсету і використовує тільки 4 лінії. А в разі встановлення одного з процесорів AMD Ryzen із графікою Radeon Vega, AMD A або AMD Athlon пропускна здатність першого PCI Express 3.0 x16 буде обмежена вісьмома лініями, тоді як другий слот буде відключений.

Також у зв'язку з нестачею вільних чіпсетних ліній роз'єм PCI Express 2.0 x16 («PCIEX16_3») ділить пропускну здатність із двома PCI Express 2.0 x1 («PCIEX1_1» і «PCIEX1_3»).
