Огляд материнської плати ASUS PRIME X399-A: $350 за молодшу модель

Платформу Socket TR4 складно назвати масовою і доступною для більшості користувачів, але це не означає, що модельна низка виробників повинен складатися виключно з флагманських пристроїв. Наприклад, компанія ASUS свого часу випустила більш доступну материнську плату ASUS PRIME X399-A поряд з топовими рішеннями лінійки ROG. Про неї ми і поговоримо в даному огляді.

ASUS PRIME X399-A

На поточний момент вона є найбільш доступною платою для платформи Socket TR4 в арсеналі цього тайванського виробника. У середньому її вартість становить близько $350. Звучить не дуже доступно. Однак платформа розрахована на тих користувачів, які чітко усвідомлюють потребу в AMD Ryzen Threadripper і готові доплатити за можливості Socket TR4. Тому вистачить лірики - переходимо до характеристик пристрою.

Специфікація

Модель

ASUS PRIME X399-A

Чіпсет

AMD X399

Процесорний роз'єм

Socket TR4

Підтримка процесорів

AMD Ryzen Threadripper 1- і 2-го покоління

Підтримка пам'яті

8 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою  до DDR4-3600 МГц

Слоти розширення

4 x PCI Express 3.0 x16 (x16 / x16+x16 / x16+x16+x8)

1 x PCI Express 2.0 x4

1 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

1 x U.2

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний кодек Realtek ALC S1220A

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблока СВО (4-контактні)

3 x роз'єми підключення системного вентилятора (4-контактні)

1 х роз'єм підключення вентилятора  для M.2-накопичувача (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення, які з'єднані тепловою трубкою, і компактний вентилятор

Зовнішні порти I/O

1 x RJ45

8 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.1 Gen 2

2 x USB 3.1 Gen 1

2 x USB 2.0

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

E-ATX

305 x 269 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS PRIME X399-A ASUS PRIME X399-A

ASUS PRIME X399-A потрапляє до рук покупця в картонній коробці з добре знайомим оформленням і відмінним інформаційним наповненням. На упаковці зображена сама плата, її основні переваги і технічні характеристики.

ASUS PRIME X399-A

У коробці ми виявили такий набір аксесуарів:

  • диск з ПЗ;
  • набір ASUS Q-Connectors, який істотно полегшує процес підключення фронтальної панелі корпуса ПК;
  • набір паперової документації;
  • заглушку інтерфейсної панелі;
  • чотири SATA-шлейфи;
  • місток 2-Way NVIDIA SLI;
  • набір маркувальних наклейок для кабелів;
  • набір гвинтиків для M.2-накопичувачів;
  • скобу вертикального кріплення M.2-накопичувача.

Дизайн і особливості плати

ASUS PRIME X399-A

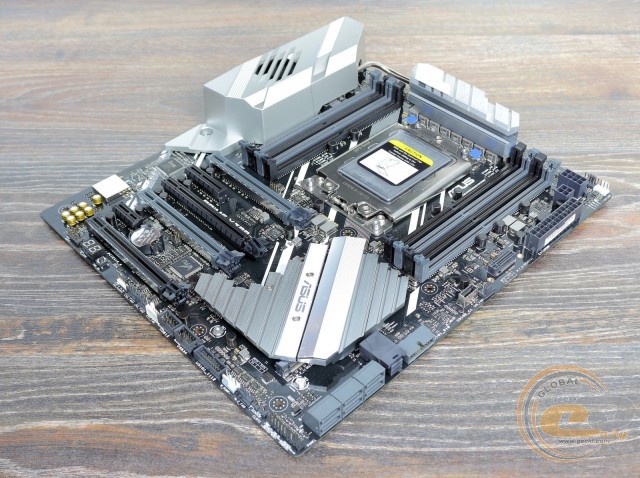

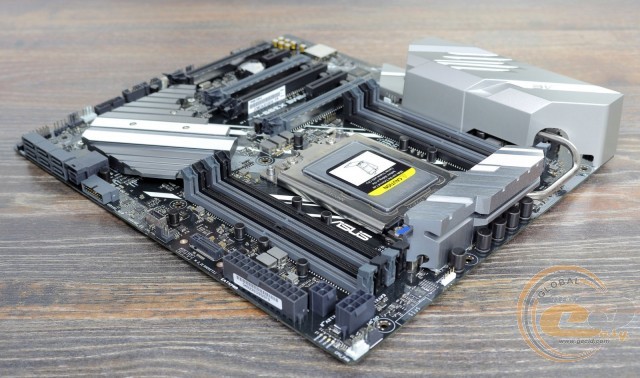

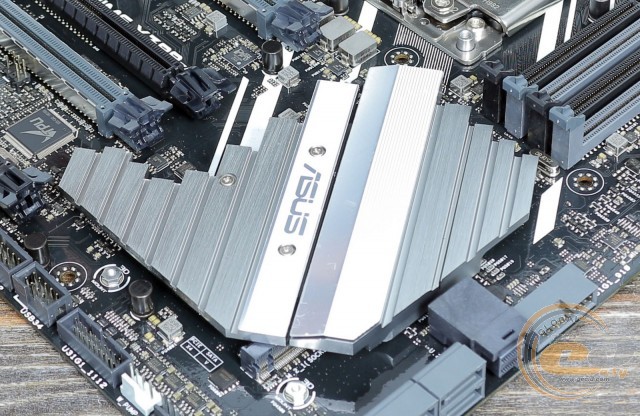

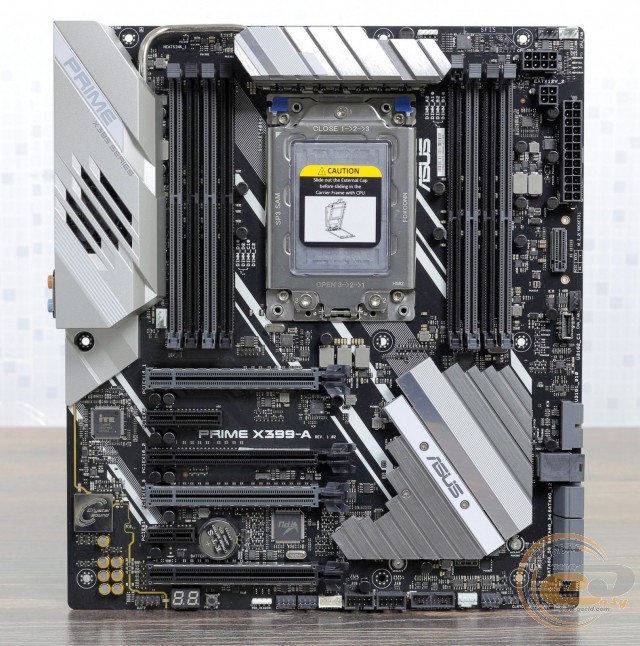

Материнська плата виконана на текстоліті чорного кольору формату E-ATX (305x269 мм). В її оформленні переважають традиційні для серії ASUS PRIME світлі відтінки, які відмінно контрастують з темною платою. Оригінальності дизайну надає особлива форма чіпсетного радіатора. Він складається з двох частин, одна з яких відповідає за охолодження M.2-накопичувача. Ще один цікавий дизайнерський елемент - кожух над інтерфейсною панеллю, під яким прихований вентилятор для активного охолодження підсистеми живлення.

ASUS PRIME X399-A

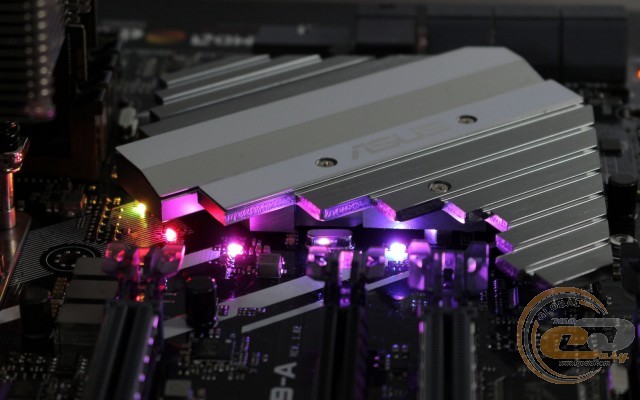

Не обійшлося і без LED-підсвічування ASUS Aura Sync, яке полягає в наявності світлодіодів навколо чіпсетного радіатора. При бажанні зможете підключити світлодіодні стрічки до двох відповідних колодок.

ASUS PRIME X399-A

До компонування набортних елементів і зручності збірки ніяких претензій у нас не виникло. Усі порти і роз'єми розташовані на оптимальних місцях, а DIMM-слоти обладнані засувками тільки з одного боку.

ASUS PRIME X399-A

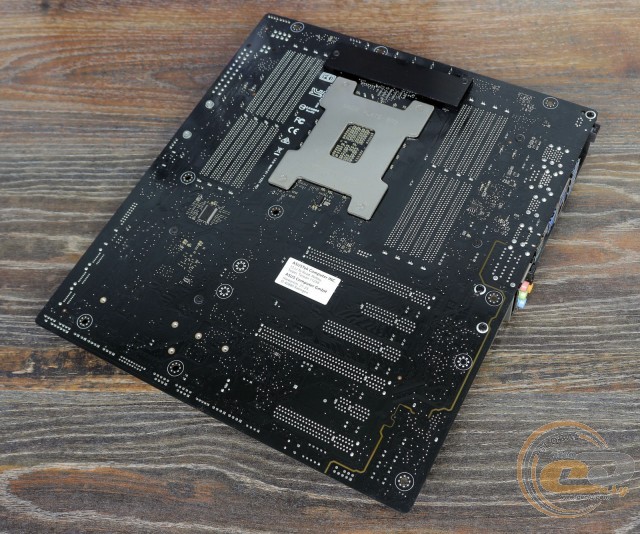

Глянувши на зворотну боковину друкованої плати, можна відзначити опорну пластину процесорного роз'єму, гвинти кріплення радіаторів системи охолодження, а також низькопрофільний радіатор на елементах підсистеми живлення, що не вмістилися на зверхній боковині.

ASUS PRIME X399-A

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіо роз'ємів фронтальної панелі, діагностичний LED-індикатор, кнопка «Ввімкнення», роз'єми підключення вентиляторів, світлодіодних стрічок і температурних датчиків, а також колодка підключення фронтальної панелі.

Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі реалізована підтримка чотирьох внутрішніх USB 2.0, дванадцяти USB 3.1 Gen 1 (чотирьох внутрішніх і восьми зовнішніх) і трьох USB 3.1 Gen 2 (одного внутрішнього і двох зовнішніх).

ASUS PRIME X399-A

ASUS PRIME X399-A

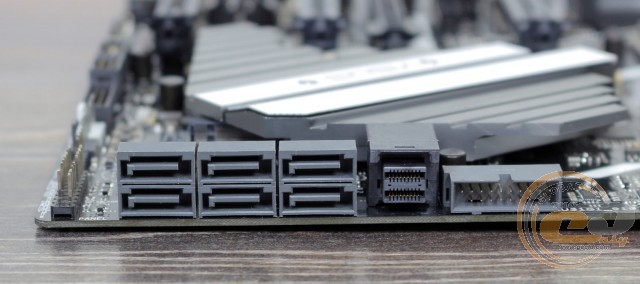

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3, одним U.2 і шістьма портами SATA 6 Гбіт/с.

ASUS PRIME X399-A

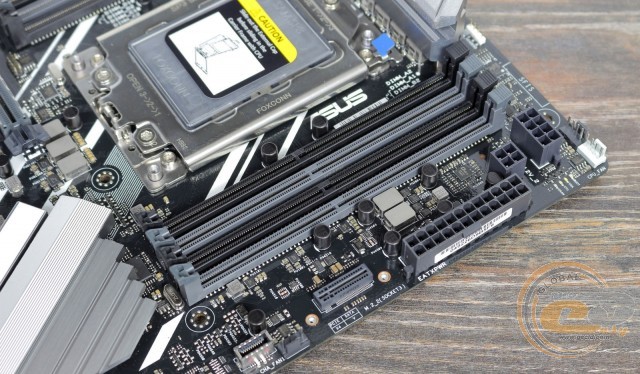

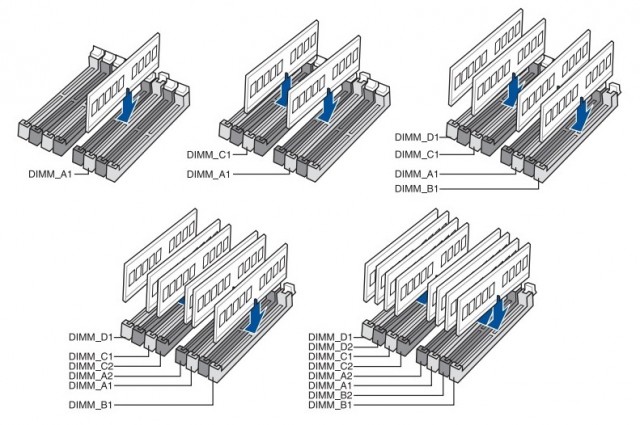

ASUS PRIME X399-A оснащена вісьмома DIMM-слотами для монтажу модулів оперативної пам'яті стандарту DDR4. Для реалізації багатоканальних режимів планки необхідно встановлювати по одній з наступних схем.

ASUS PRIME X399-A

Підтримуються модулі, що працюють на частотах до 3600 МГц. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань. Додатково зазначимо колодку підключення виносної панелі з портами USB 3.1 Gen 2 і другий інтерфейс M.2 для вертикального встановлення накопичувача.

ASUS PRIME X399-A

ASUS PRIME X399-A

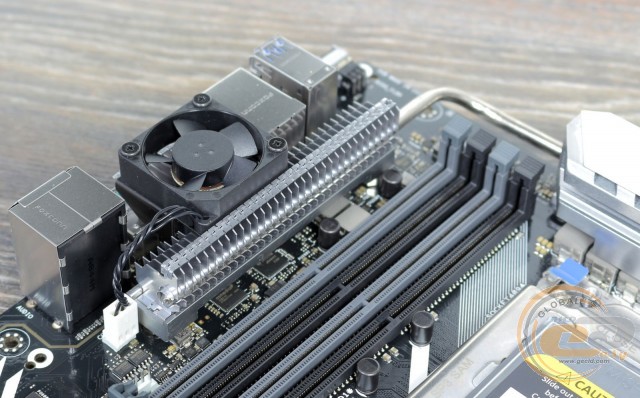

Система охолодження складається з вентилятора і трьох алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою. У процесі тестування зафіксовано такі температурні показники:

  • радіатор охолодження чіпсета - 41,1°C (при розгоні - 43,3°C);
  • верхній радіатор охолодження елементів підсистеми живлення - 48,8°C (при розгоні - 53,1°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 42,3°C (при розгоні - 46,1°C);
  • дроселі підсистеми живлення - 51,8°C (при розгоні - 62,5°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS PRIME X399-A

ASUS PRIME X399-A

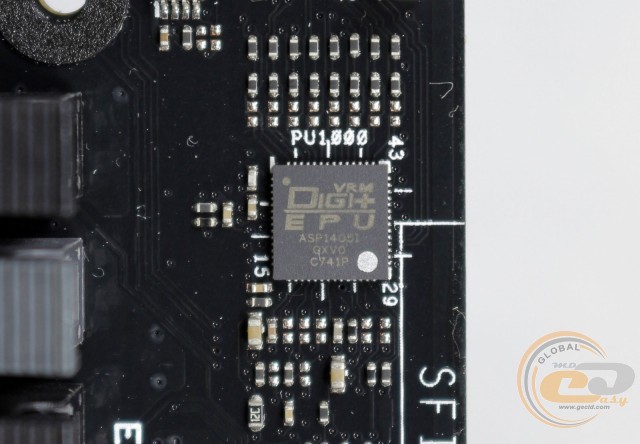

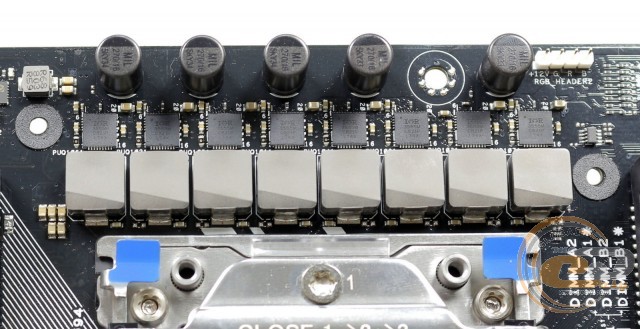

Живлення процесора здійснюється по 8-фазній схемі для обчислювальних ядер і додаткових вузлів. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи: використовуються твердотільні конденсатори, дроселі з феритовим осердям і мікросхеми IR 3555M. Перетворювач заснований на цифровому ШІМ-контролері ASP1405I.

ASUS PRIME X399-A

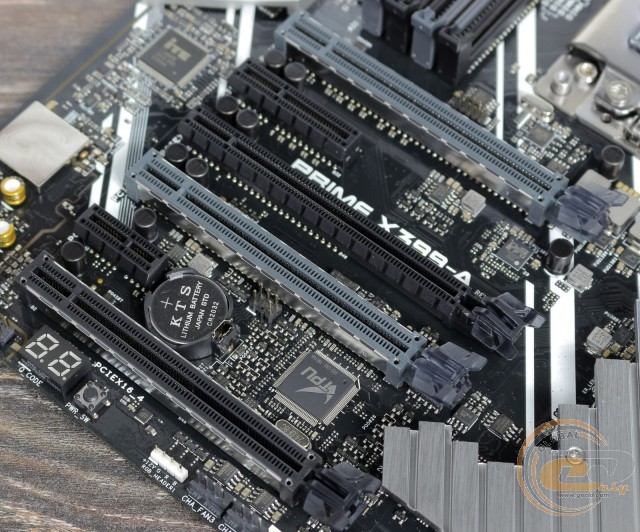

Для розширення функціональності є шість слотів:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x4;
  3. PCI Express 3.0 x16;
  4. PCI Express 3.0 x16;
  5. PCI Express 2.0 x1;
  6. PCI Express 3.0 x16.

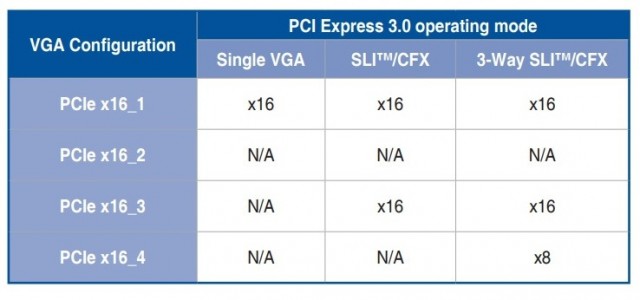

Доступні лінії PCIe 3.0 розподіляються по одній з таких схем.

ASUS PRIME X399-A

Cлот PCI Express 2.0 x4 і PCI Express 2.0 x1 підключені до чіпсету, і їх можна використовувати для інших плат розширення.
