Огляд і тестування материнської плати ASUS PRIME X299-DELUXE: люкс у білих тонах

Платформа Socket LGA2066 примітна не лише високопродуктивними процесорами Intel Core X сімейств Intel Skylake-X і Kaby Lake-X, але й материнськими платами на Intel X299, вартість яких легко може подолати психологічну позначку в $500.

ASUS PRIME X299-DELUXE

Одним з таких цікавих рішень є флагман лінійки ASUS Prime − ASUS PRIME X299-DELUXE. Ця материнська плата ввібрала в себе більшу частину можливих на даний момент технологій, але при цьому не відноситься до ігрових або оверклокерських моделей. Вона позиціонується як безкомпромісний вибір для складання топової системи, орієнтованої в першу чергу на вирішення ресурсномістких завдань, або просто високорівневих домашніх ПК. Давайте ж розберемося в усьому розмаїтті її можливостей.

Специфікація

Модель

ASUS PRIME X299-DELUXE

Чіпсет

Intel X299

Процесорний роз'єм

Socket LGA2066

Підтримка процесорів

Intel Core X семейств Intel Skylake-X и Kaby Lake-X

Підтримка пам'яті

8 x DIMM-слотів з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-4133МГц (6-ядерні Intel Core X і вище) або

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4133 МГц (4-ядерні Intel Core X)

Слоти розширення

3 x PCI Express 3.0 x16

44 ліній

28 ліній

16 ліній

х16

х16+х16

х16+х16+х8

х16

х16+х8

x16+x8+x4

х16

х8+х8

x8+x8+x2

1 x PCI Express 3.0 x16 (х4)

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4)

7 x SATA 6 Гбіт/с

1 x U.2

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

1 x Intel WGI211AT (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac+ WiGig 802.11ad (2,4 / 5 ГГц + 60 ГГц; MU-MIMO; до 4600 Мбіт/с)

Bluetooth

Bluetooth 4.1

Звукова підсистема

8-канальний кодек Realtek ALC S1220A

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблоків СВО (4-контактні)

1 х роз'єм підключення додаткового вентилятора охолодження накопичувачів M.2 (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

2 x RJ45

4 x USB 2.0

4 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

3 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

1 х кнопка «USB BIOS Flashback»

Внутрішні порти I/O

2 x USB 3.1 Gen 1

1 x USB 3.1 Gen 2

1 x USB 2.0

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS PRIME X299-DELUXE ASUS PRIME X299-DELUXE

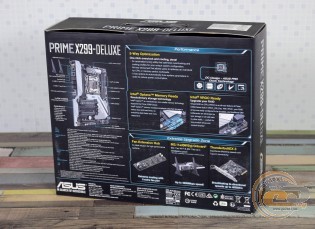

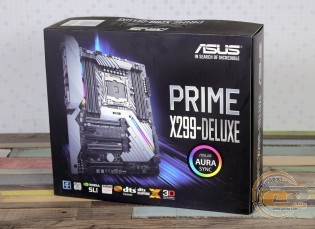

Материнська плата ASUS PRIME X299-DELUXE постачається в картонній коробці з хорошим інформаційним наповненням, яке містить таблицю характеристик і ключові переваги кожного системного вузла.

ASUS PRIME X299-DELUXE

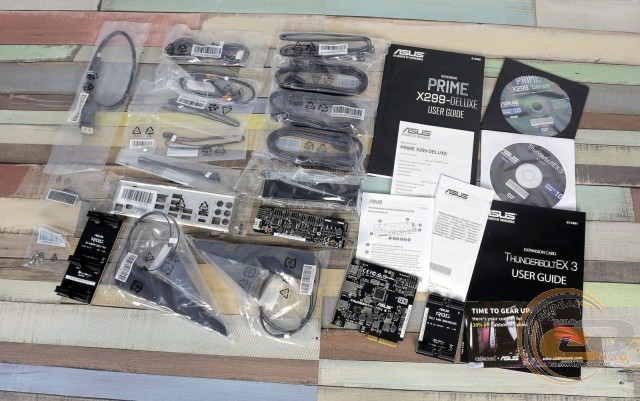

У коробці ми виявили такий набір аксесуарів:

  • кронштейн для вертикального монтажу M.2-накопичувача і набір гвинтиків для кріплення;
  • шість кабелів SATA;
  • комбіновану антену Wi-Fi і Bluetooth;
  • антену для підтримки стандарту WiGig 802.11ad;
  • плату Fan Extension і кабель для її підключення;
  • плату розширення ThunderboltEX 3 і кабель для її підключення;
  • кабель Mini DisplayPort;
  • місток 2-Way NVIDIA SLI;
  • місток 3-Way NVIDIA SLI;
  • набір ASUS Q-Connectors;
  • заглушку інтерфейсної панелі;
  • диск із програмним забезпеченням;
  • набір паперової документації;
  • три термісторні кабелі.

Дизайн і особливості плати

ASUS PRIME X299-DELUXE

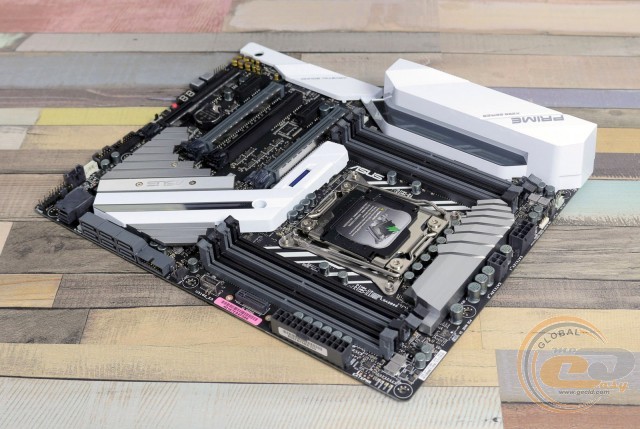

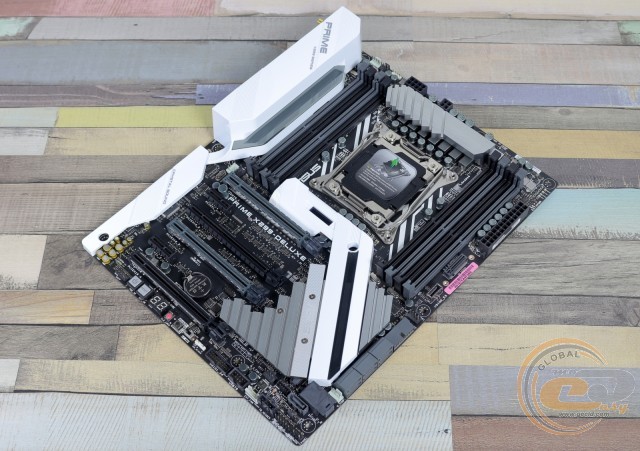

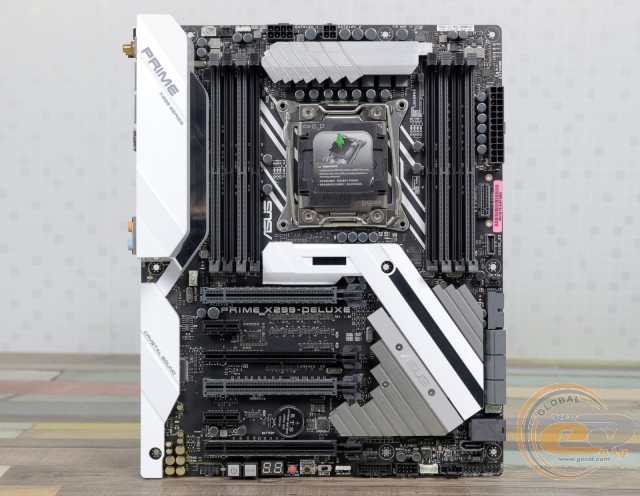

Модель виконана на друкованій платі чорного кольору у форматі ATX (305 х 244 мм). А оскільки вона відноситься до серії ASUS Prime, то й дивуватися білому кольору в оформленні захисного кожуха та чіпсетного радіатора не варто. Нам би хотілося бачити більше візерунків білого кольору на самій друкованій платі, але це суб'єктивний фактор. Загалом дизайн безумовно вдалий.

ASUS PRIME X299-DELUXE

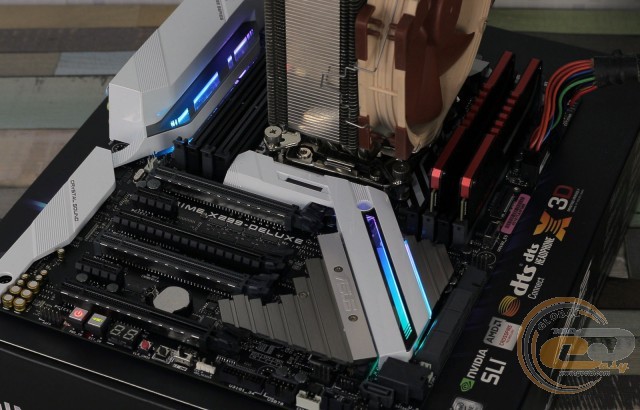

Також просто відмінно виглядає система підсвічування, особливо це стосується чіпсетного радіатора. Нагадаємо, що ілюмінація може не лише просто горіти певним кольором, але й виступати в ролі світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, спалахуючи червоним у разі перевищення позначки в 60°С. Любителям модингу припадуть до душі два роз'єми підключення світлодіодних стрічок, світіння яких можна налаштувати в комплектній утиліті.

ASUS PRIME X299-DELUXE

Згадуючи компонування і зручність складання системи, варто відзначити вельми щільне розташування портів і роз'ємів у нижній частині материнської плати, однак це не є недоліком, а лише вказує на її високі функціональні можливості.

ASUS PRIME X299-DELUXE

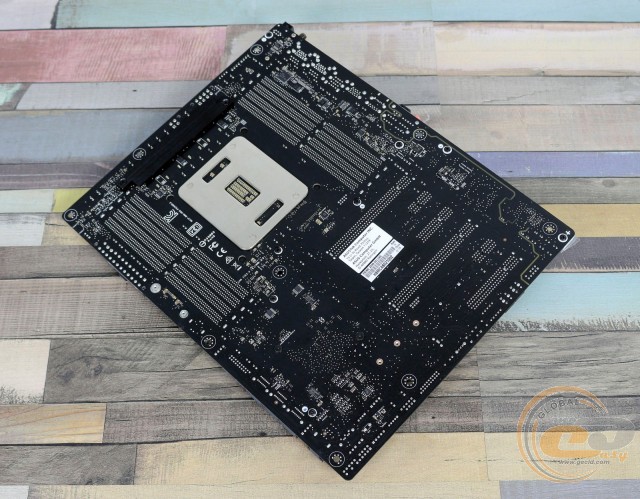

Зворотний бік привертає увагу низькопрофільним радіатором в області підсистеми живлення, традиційною опорною пластиною процесорного роз'єма та кріпильними гвинтами радіаторів системи охолодження.

ASUS PRIME X299-DELUXE

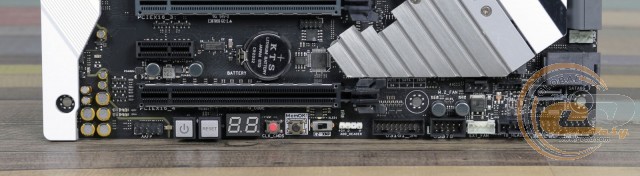

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, кнопки ввімкнення, перезавантаження, скидання CMOS і MemOK!, важіль активації XMP-профілів оперативної пам'яті, діагностичний LED-індикатор, а також колодка підключення фронтальної панелі.

Додатково відзначимо дві колодки для активації портів USB: одну для USB 2.0 і одну для USB 3.1 Gen 1. Всього на платі силами чіпсета Intel X299 реалізовано підтримку двох внутрішніх і чотирьох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх усього вісім: чотири внутрішніх і чотири зовнішніх.

ASUS PRIME X299-DELUXE

ASUS PRIME X299-DELUXE

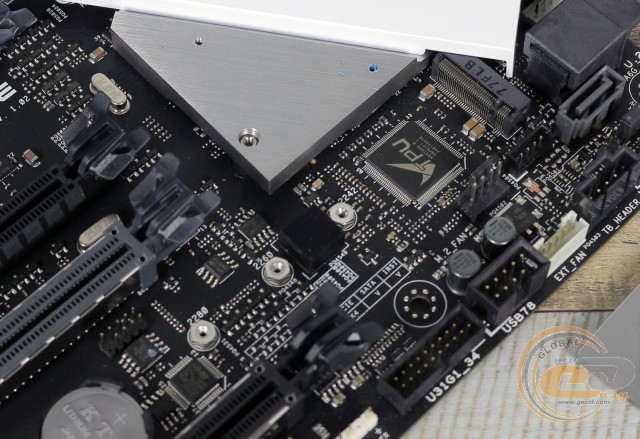

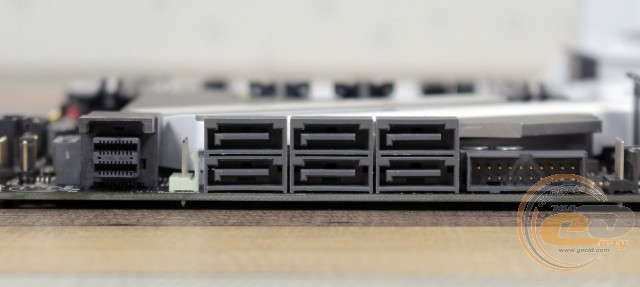

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M.2 2280, M. 2 22110), сім'ю портами SATA 6 Гбіт/с і одним U.2. При цьому для одного слота M.2 Socket 3 передбачений радіатор, який, згідно з інформацією виробника, дозволяє на 20°С знизити температуру встановленого в нього накопичувача.

З огляду на недостатню кількість вільних чіпсетних ліній, є низка обмежень щодо одночасного використання інтерфейсів:

  • нижній слот M.2 Socket 3 («M.2_2») ділить пропускну спроможність з інтерфейсом U.2, тому для використання останнього потрібно попередньо змінити налаштування в BIOS;
  • • один з портів SATA 6 Гбіт/с («SATA6G_7») ділить пропускну спроможність зі слотом PCI Express 3.0 x1 («PCIEX1_2»);
  • в разі встановлення процесора з 16 або 28 лініями, два порти SATA 6 Гбіт/с («SATA6G_5» і «SATA6G_6») ділять пропускну спроможність з четвертим слотом PCI Express 3.0 x16 («PCIEX16_4»).

ASUS PRIME X299-DELUXE

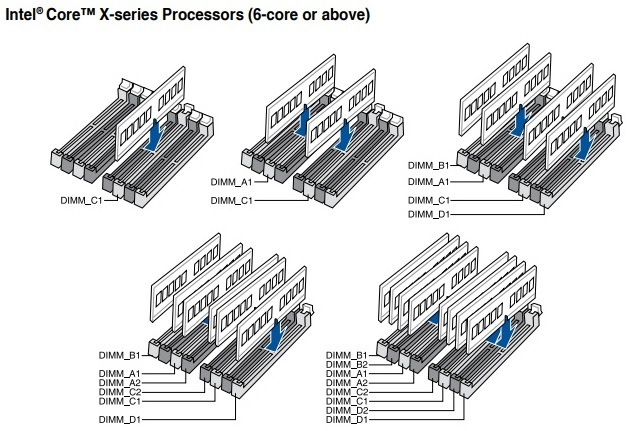

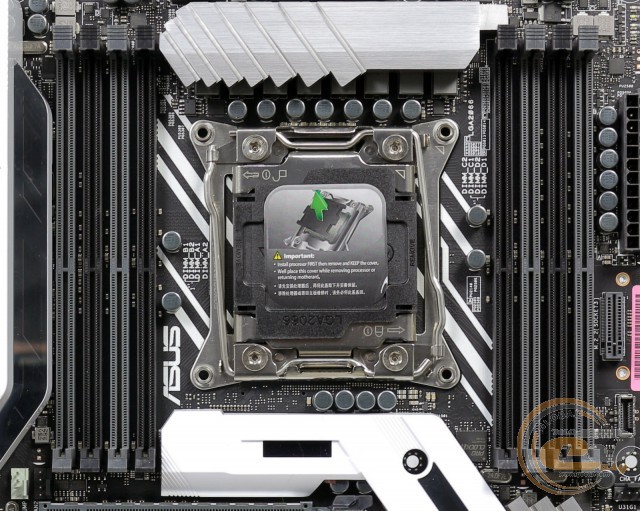

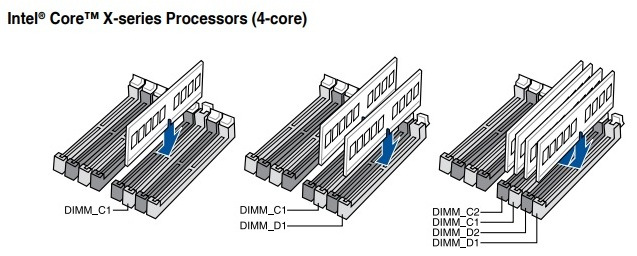

ASUS PRIME X299-DELUXE оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками лише з одного боку. Для реалізації одного з багатоканальних режимів, модулі необхідно встановлювати за однією з наступних схем.

ASUS PRIME X299-DELUXE

ASUS PRIME X299-DELUXE

Як бачимо, в разі монтажу одного з чотириядерних процесорів серії Intel Core X працюватимуть лише праві чотири DIMM-слоти. Відповідно, максимальний об'єм пам'яті може сягати 64 ГБ. Якщо ж використовується модель з 6 ядрами або більше, максимальний об'єм підвищується до 128ГБ.

Додатково відзначимо розташований на правій стороні друкованої плати другий інтерфейс M.2 Socket 3 c вертикальною орієнтацією, другу колодку для підключення виносної панелі з портами USB 3.1 Gen 1 і колодку USB 3.1 Gen 2. Всього на платі силами трьох контролерів ASMedia ASM3142 реалізовано підтримку п'яти портів USB 3.1 Gen 2: одного внутрішнього і чотирьох зовнішніх.

ASUS PRIME X299-DELUXE

ASUS PRIME X299-DELUXE

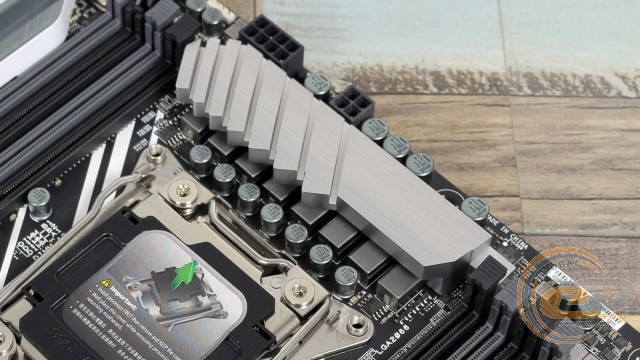

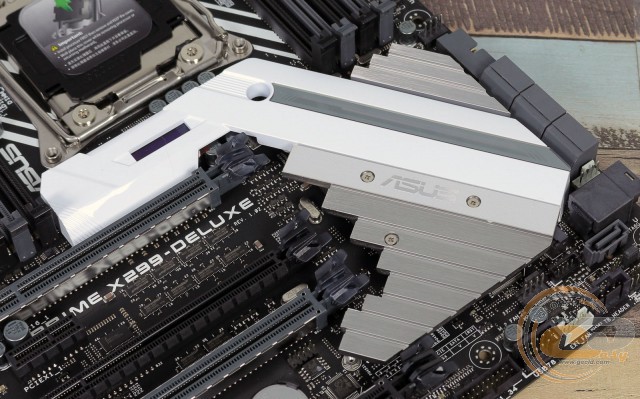

Система охолодження складається з двох основних алюмінієвих радіаторів. Один встановлений безпосередньо на чіпсеті Intel X299, тоді як інший відповідає за охолодження елементів підсистеми живлення. В процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 36,7°C (при розгоні − 37,4°C);
  • радіатор охолодження елементів підсистеми живлення процесора – 54,3°C (при розгоні − 65,5°C);
  • дроселі підсистеми живлення процесора – 59,8°C (при розгоні − 73,7°C).

Отримані результати є доволі хорошими, тому у вас буде достатній запас до критичних значень при розгоні.

ASUS PRIME X299-DELUXE

ASUS PRIME X299-DELUXE

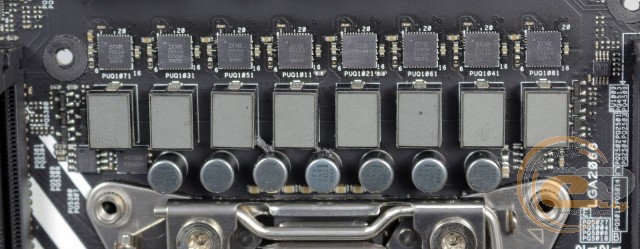

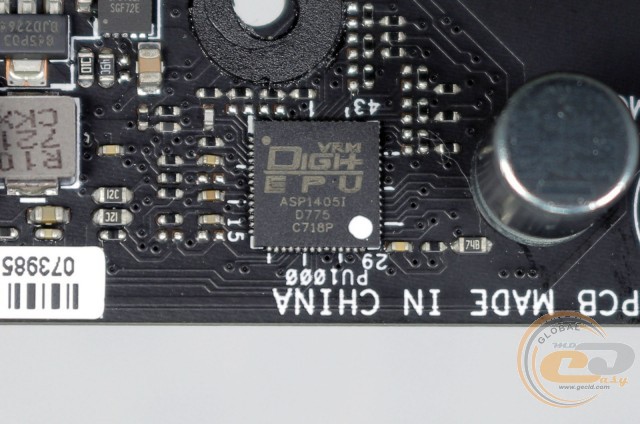

Живлення процесора здійснюється за 8-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються твердотілі конденсатори, мікросхеми IR3555M і дроселі з феритовим осердям.

ASUS PRIME X299-DELUXE

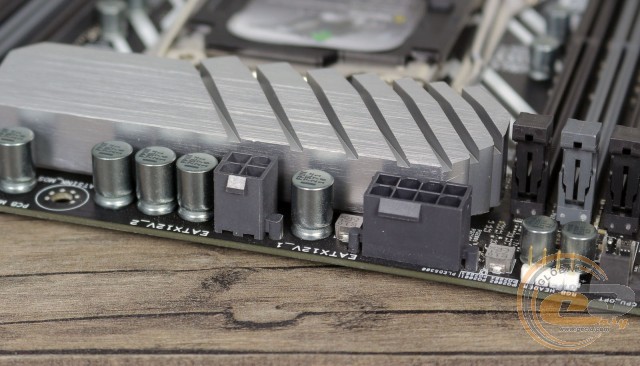

Для подачі живлення призначені основний 24-контактний і два додаткові роз'єми (8- і 4-контактні).

ASUS PRIME X299-DELUXE

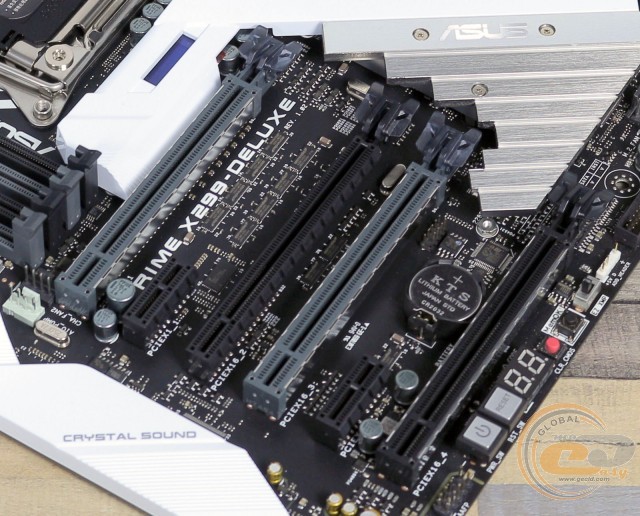

Для розширення функціональності материнської плати є шість слотів:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (x4);
  4. PCI Express 3.0 x16;
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16.

Залежно від встановленої моделі CPU, доступні 44, 28 або 16 ліній стандарту PCI Express 3.0 розподіляються між двома або трьома слотами за однією з наступних схем.

ASUS PRIME X299-DELUXE

У свою чергу слоти PCI Express 3.0 x16 (x4) і PCI Express 3.0 x1 можуть бути використані для інших плат розширення. При цьому два основних роз'єми PCI Express 3.0 x16 для відеокарт можуть похвалитися посиленою конструкцією з металевими пластинами.

У зв'язку з нестачею вільних чіпсетний ліній, а також наявністю доволі великої кількості контролерів на материнській платі, є низка обмежень щодо одночасного використання портів і роз'ємів:

  • слот PCI Express 3.0 x1 («PCIEX1_1») за замовчуванням відключений, оскільки ділить пропускну спроможність з модулем бездротових інтерфейсів WiGig 802.11ad;
  • в разі встановлення процесора з 16 лініями слот PCI Express 3.0 x16 («PCIEX16_2») ділить пропускну спроможність з внутрішнім USB 3.1 Gen 2.

ASUS PRIME X299-DELUXE

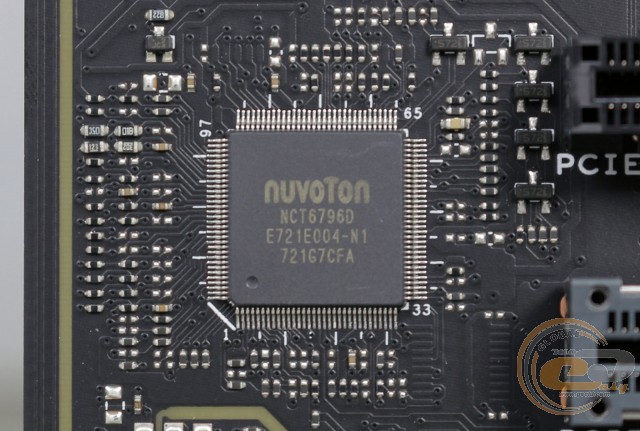

Можливості Multi I/O покладено на мікросхему NUVOTON NCT6796D, яка управляє роботою системних вентиляторів, а також забезпечує моніторинг.
