Огляд і тестування материнської плати ASUS PRIME H370-PLUS: вигідна покупка
13-06-2018

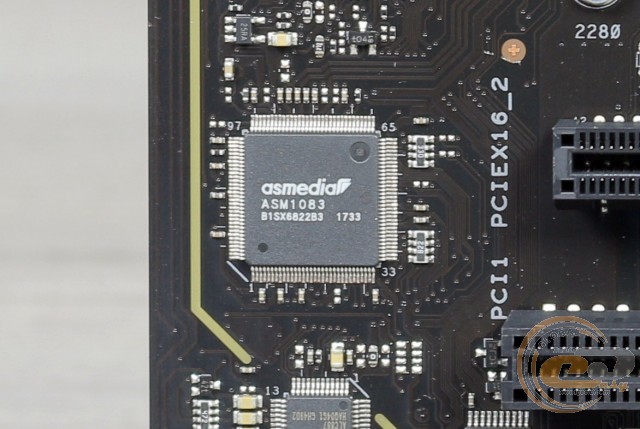

Пара слотів PCI реалізована за допомогою моста ASMedia ASM1083.

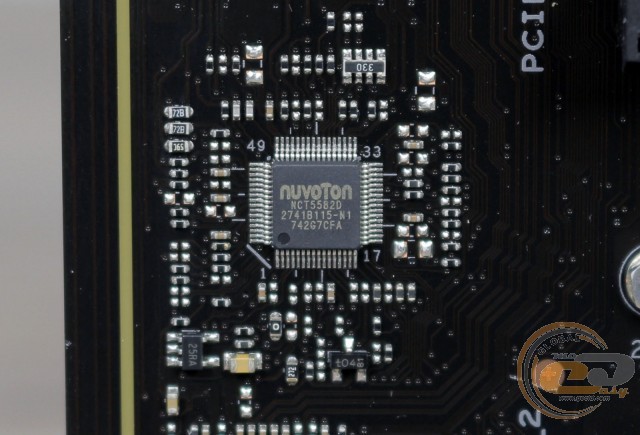

Можливості Multi I/O покладені на мікросхему NUVOTON NCT5582D, яка забезпечує роботу портів COM і PS/2, а також моніторинг.

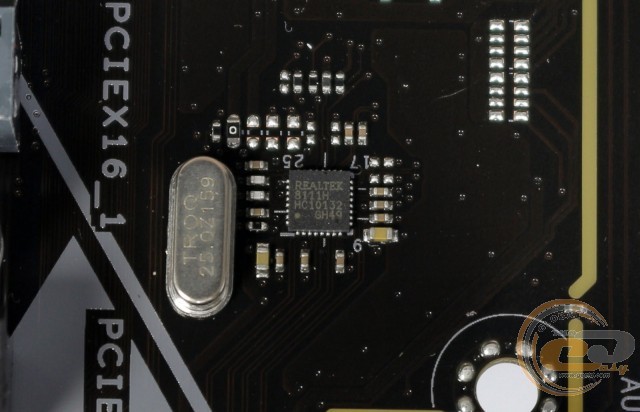

Для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek RTL8111H.

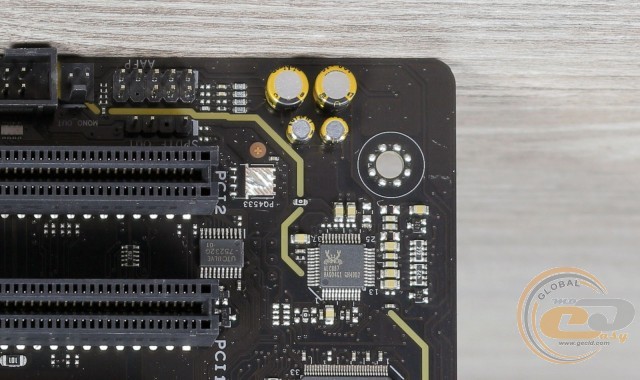

Звукова підсистема розглянутої материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC887 і має конденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.

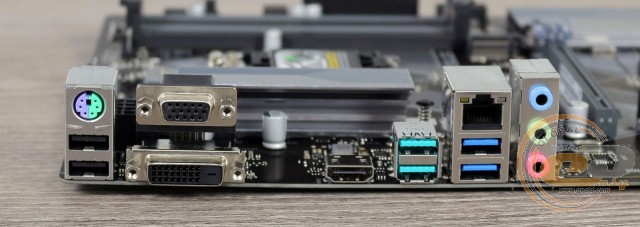

На інтерфейсну панель тестованої моделі виведені такі порти:
- 1 х PS/2 Combo;
- 1 x HDMI;
- 1 x D-Sub;
- 1 x DVI-D;
- 1 x RJ45;
- 2 x USB 3.1 Gen 2;
- 2 x USB 3.1 Gen 1;
- 2 x USB 2.0;
- 3 x аудіопорти.
Інтерфейсна панель новинки вигідно відрізняється наявністю шести портів USB, включаючи пару високошвидкісних USB 3.1 Gen 2. Додатково зазначимо три відеовиходи і можливість винести на задню панель порт COM. А до недоліків можна віднести незручне підключення багатоканальної акустики.
У ASUS PRIME H370-PLUS є стандартні можливості для організації охолодження всередині системного корпусу. Наявні чотири 4-контактних роз'єми для підключення вентиляторів, один з яких служить для охолодження центрального процесора і ще три призначені для системних вертушок.
UEFI BIOS
Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять оптимально конфігурувати систему, а для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону

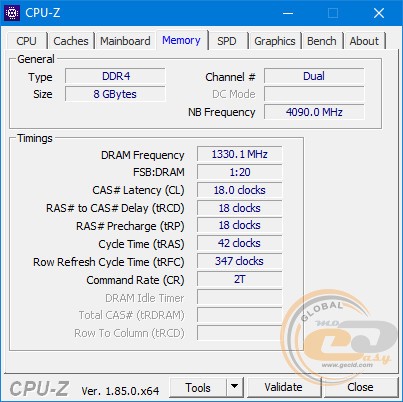

Можливості розгону процесора на материнській платі відсутні. Тестові модулі оперативної пам'яті вдалося запустити на максимально заявленій частоті DDR4-2666 МГц.
Тестування
Для перевірки можливостей ASUS PRIME H370-PLUS використовувалося таке обладнання:
|
Процесор |
Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ) |
|
Кулер |
Noctua NH-U14S |
|
Оперативна пам'ять |
2 x 8 ГБ DDR4-2666 HyperX Fury HX424C15FBK2/16 |
|
Відеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
|
Жорсткий диск |
WD Purple (WD10PURX, 1TB) |
|
Оптичний привід |
ASUS DRW-1814BLT SATA |
|
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
|
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
|
Монітор |
Philips Brilliance 240P4QPYNS |

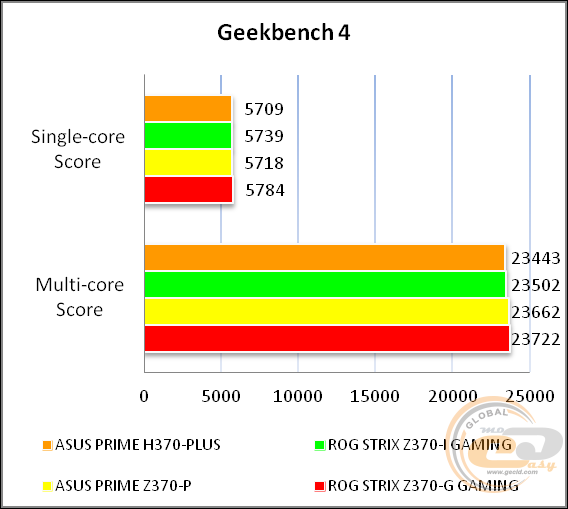

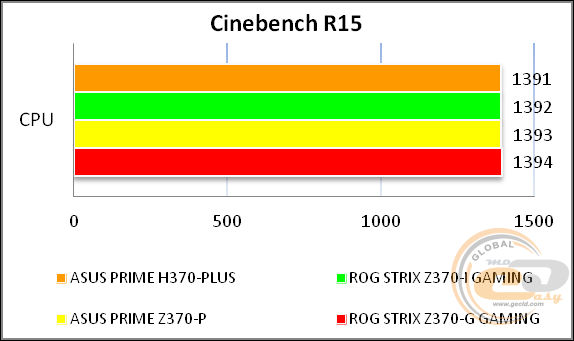

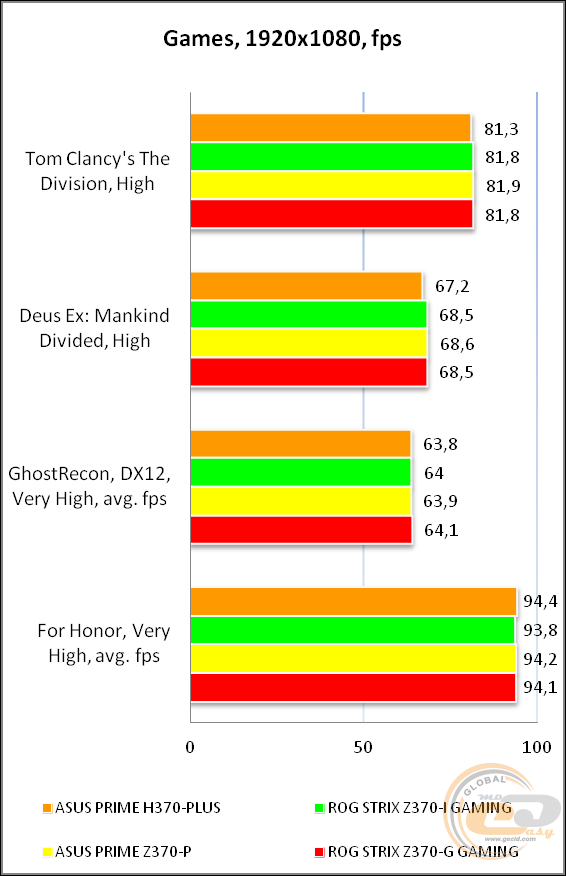

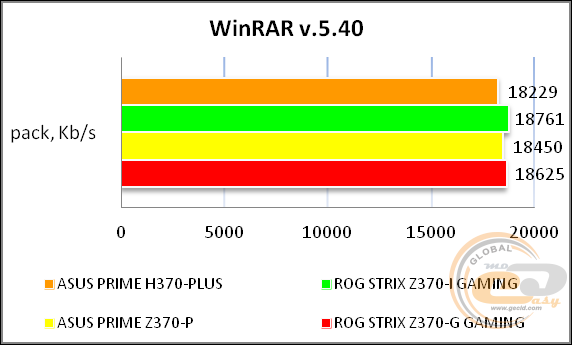

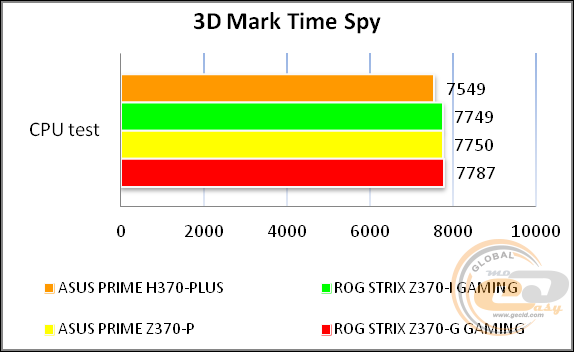

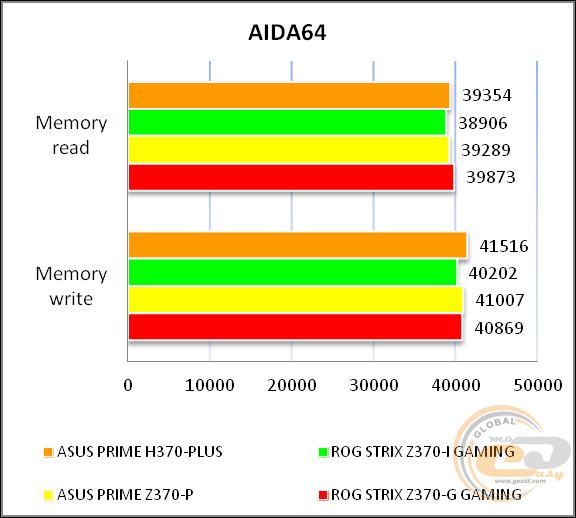

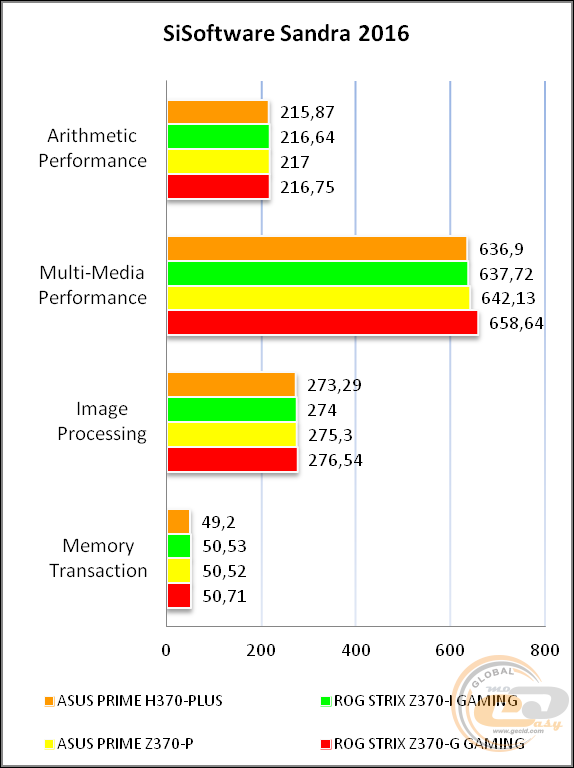

У підсумку ми отримали належні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC887
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
|
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.05 |
Відмінно |
|
Рівень шуму, дБ (А) |
-82.9 |
Добре |
|
Динамічний діапазон, дБ (А) |
82.9 |
Добре |
|
Гармонійні викривлення, % |
0.0053 |
Дуже добре |
|
Гармонійні викривлення + шум, дБ(A) |
-74.7 |
Середньо |
|
Інтермодуляційні викривлення + шум, % |
0.022 |
Добре |
|
Взаємопроникнення каналів, дБ |
-84.3 |
Дуже добре |
|
Інтермодуляції на 10 кГц, % |
0.022 |
Добре |
|
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
|
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.06 |
Відмінно |
|
Рівень шуму, дБ (А) |
-90.7 |
Дуже добре |
|
Динамічний діапазон, дБ (А) |
90.7 |
Дуже добре |
|
Гармонійні викривлення, % |
0.0047 |
Дуже добре |
|
Гармонійні викривлення + шум, дБ(A) |
-79.2 |
Середньо |
|
Інтермодуляційні викривлення + шум, % |
0.013 |
Дуже добре |
|
Взаємопроникнення каналів, дБ |
-86.9 |
Відмінно |
|
Інтермодуляції на 10 кГц, % |
0.011 |
Дуже добре |
|
Загальна оцінка |
|
Дуже добре |
Незважаючи на використання бюджетного кодека Realtek ALC887, якості звукової підсистеми буде достатньо для більшості невимогливих користувачів. До того ж завжди можна встановити дискретну звукову плату з інтерфейсом PCI або PCI Express.
Висновки

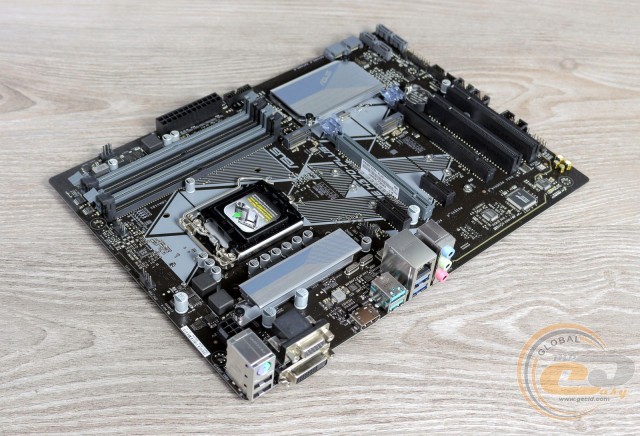

Материнська плата ASUS PRIME H370-PLUS цілком і повністю виправдовує своє цінове позиціонування, адже за цілком розумні $125 її покупець отримає практично все найнеобхідніше для комфортної збірки і подальшої експлуатації своєї системи.
Якщо постаратися причепитися, то можна поскаржитися на незручне підключення багатоканальної акустики, відсутність інтерфейсу USB Type-C і використання бюджетних кодеків Realtek в основі аудіопідсистеми і як LAN-контролера. За традицією також відзначимо обмеження щодо одночасного використання двох інтерфейсів дискової підсистеми.
В іншому ж ви отримаєте хорошу основу для збірки сучасної системи з однією відеокартою і процесором із заблокованим множником, адже наявні пара слотів M.2, чотири DIMM-слоти для легкого нарощування оперативної пам'яті і велика кількість портів USB. А деякі гідно оцінять наявних трьох відеовиходів, пари PCI і одного порту COM.
У результаті ASUS PRIME H370-PLUS є цікавим і належним рішенням у своєму ціновому сегменті, і вона однозначно заслуговує вашої уваги.
Переваги:
- використання дизайну 5X Protection III;
- підтримка портів USB 3.1 Gen 2;
- підтримка інтерфейсів COM і PCI;
- надійна цифрова підсистема живлення якісної елементної бази;
- багаті можливості організації дискової підсистеми;
- підтримка низки корисних фірмових технологій.
Особливості:
- незручне підключення багатоканальної акустики;
- обмеження щодо одночасного використання деяких інтерфейсів дискової підсистеми.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
