Огляд і тестування материнської плати ASUS PRIME H370-A: в оточенні конкурентів
12-07-2018
Як всім прекрасно відомо, чіпсет Intel H370 призначений першочергово для материнських плат з середнього цінового сегменту для збірки домашніх систем без можливості розгону процесора і оперативної пам'яті. Тому виконані на його основі моделі повинні відповідати всім сучасним вимогам, але при цьому не виходити за розумні рамки за ціною.
У даному огляді ми познайомимо вас з однією з найдоступніших моделей формату ATX на Intel H370 від ASUS, а саме з ASUS PRIME H370-A. Її середня вартість становить близько $130, тобто вона конкурує не тільки платами на Intel H370, але і з деякими моделями на Intel Z370. Давайте ж розберемося, що вона може запропонувати покупцеві, а заодно порівняємо її з більш доступною сусідкою з лінійки - ASUS PRIME H370-PLUS.
Специфікація
Модель |
ASUS PRIME H370-A |
Чіпсет |
Intel H370 |
Процесорний роз'єм |
Socket LGA1151 |
Підтримка процесорів |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Intel Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-2666 МГц |
Слоти розширення |
2 x PCI Express 3.0 x16 (x16 / x16+x4) 4 x PCI Express 3.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; SATA і PCIe 3.0 x2) 1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; PCIe 3.0 x4) 6 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 5, RAID 10 Intel Optane Memory Ready |
LAN |
1 x Realtek RTL8111H (10/100/1000 Мбит/с) |
Звукова підсистема |
8-канальний кодек Realtek ALC887 |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
1 x роз'єм вентилятора CPU (4-контактний) 3 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x HDMI 1 x DVI-D 1 x D-Sub 1 x RJ45 2 x USB 2.0 2 x USB 3.1 Gen 1 2 x USB 3.1 Gen 2 3 x аудіопорти |
Внутрішні порти I/O |
2 x USB 3.1 Gen 1 2 x USB 2.0 1 x COM 1 x TPM |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.1, SM BIOS 3.1 |
Форм-фактор |
ATX 305 x 221 мм |
Сайт виробника |
ASUS |
Упаковка і комплект постачання
ASUS PRIME H370-A постачається у стандартній картонній коробці з приємним і інформативним оформленням. Більша частина лицьової панелі відведена під зображення самої материнської плати, а на боковинах упаковки розташована інформація щодо ключових технічних характеристик продукту і його переваг.
Комплект постачання має тільки найнеобхідніше, а саме:
- диск з драйверами і утилітами;
- набір паперової документації;
- два кабелі SATA;
- набір кріпильних гвинтів для накопичувачів M.2;
- заглушку інтерфейсної панелі.

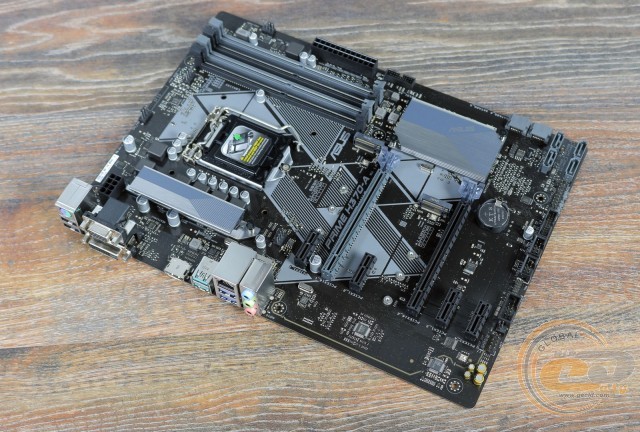

Дизайн і особливості плати
Оскільки перед нами далеко не флагманська модель, то при її розробці дизайн явно не був пріоритетом. Однак незважаючи на традиційну коричневу друковану плату, а також досить-таки прості радіатори системи охолодження, ASUS PRIME H370-A виглядає цілком належно.
Що ж стосується зручності складання і особливостей, то, по-перше, варто відзначити трохи зменшену ширину плати і відсутність кріпильних отворів правим краєм, тому слід бути обережним при підключенні інтерфейсів, що там знаходяться. По-друге, чотири з шести портів SATA розташувалися перпендикулярно поверхні, однак перекрити до них доступ зможе тільки дуже габаритна плата розширення, встановлена в один з нижніх PCI Express x1, що, погодьтеся, малоймовірно. По-третє, порадувало використання DIMM-слотів з засувками тільки з одного боку.
Доброю традицією останнього часу стало наявність підсвічування навіть у недорогих моделях. Не стала винятком і ASUS PRIME H370-A. На жаль, це не ASUS AURA Sync, а більш простий варіант, що полягає в засувках, що світяться, слотів PCI Express 3.0 x16.
Глянувши на зворотний бік, можна відзначити стандартну опорну пластину процесорного роз'єму, а також пластикові кліпси кріплення радіаторів системи охолодження. Подібний спосіб кріплення не є недоліком для рішень, не розрахованих на розгін і екстремальні навантаження.

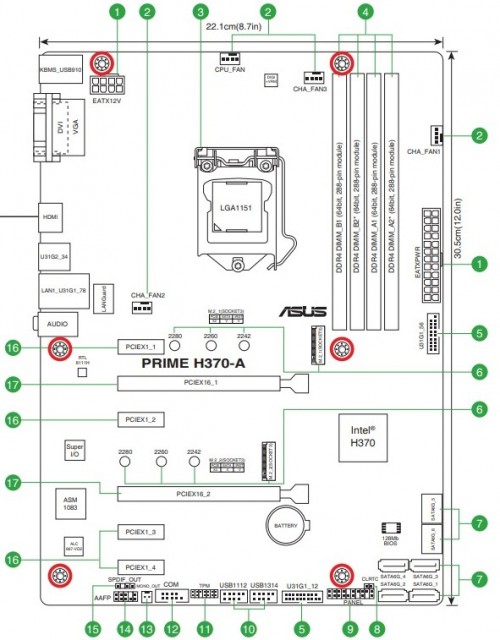

У нижній частині плати розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, Mono out, порти COM і TPM, а також колодка підключення фронтальної панелі і джампер скидання CMOS. Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета Intel H370 реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх також шість: чотири внутрішніх і два зовнішніх.
Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с. З огляду на досить велику кількість інтерфейсів дискової підсистеми і недостатньої кількості вільних чіпсетних ліній, один з слотів M.2 («M.2_1») ділить пропускну здатність з одним з портів SATA 6 Гбіт/с («SATA_2») при установці SATA M.2 накопичувача.
Системна плата ASUS PRIME H370-A оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.
Додатково зазначимо другу колодку для підключення виносної панелі з портами USB 3.1 Gen 1.
Система охолодження складається з двох алюмінієвих радіаторів, один з яких відводить тепло від чіпсета Intel H370, тоді як другий накриває елементи підсистеми живлення CPU. У процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 32,8°C;
- радіатор на елементах підсистеми живлення процесора - 56,8°C;
- дроселі підсистеми живлення - 69,4°C.
Як бачимо, проблем з перегрівом у процесі роботи виникнути не повинно, з огляду на відсутність можливості розгону, а значить, і екстремальних навантажень.
Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи.
Для розширення функціональності ASUS PRIME H370-A у користувача є в розпорядженні шість слотів:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі x4);
- PCI Express 3.0 x1;
- PCI Express 3.0 x1.
Ось ми і дісталися до фактично єдиної відмінності між ASUS PRIME H370-A і ASUS PRIME H370-PLUS. Як бачимо, в арсеналі більш дорожчої ASUS PRIME H370-A присутні чотири слоти PCI Express 3.0 x1, тоді як розглянута раніше версія обходиться тільки двома. Однак вона також пропонує користувачеві можливість використовувати плат розширення PCI, що може бути корисно в деяких випадках.

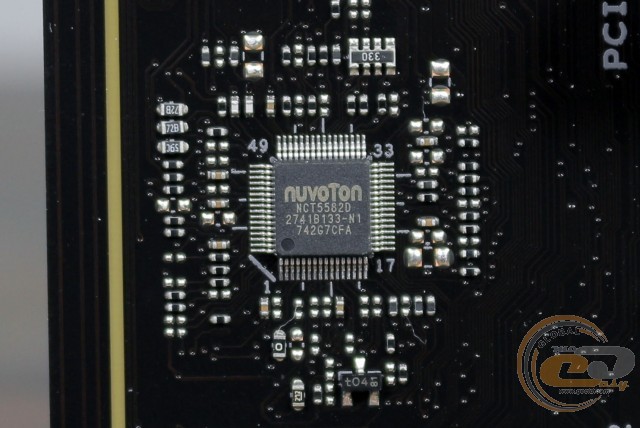

Можливості Multi I/O покладені на мікросхему NUVOTON NCT5582D, яка забезпечує роботу портів COM і PS/2, а також моніторинг.

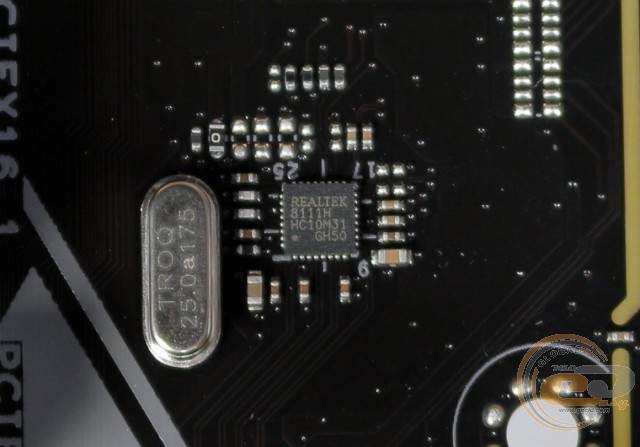

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Realtek RTL8111H.

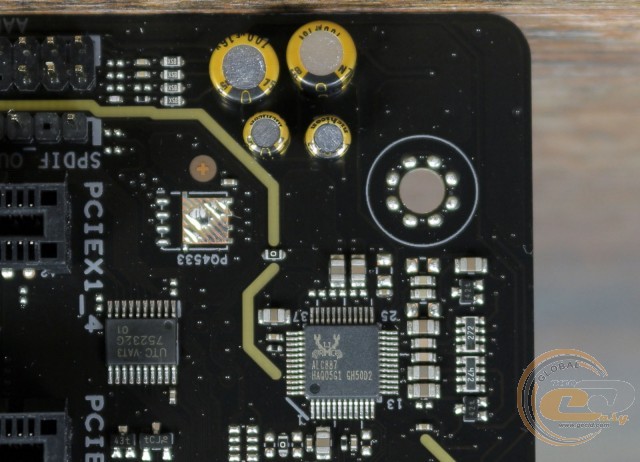

Звукова підсистема розглянутої материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC887 і має конденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.

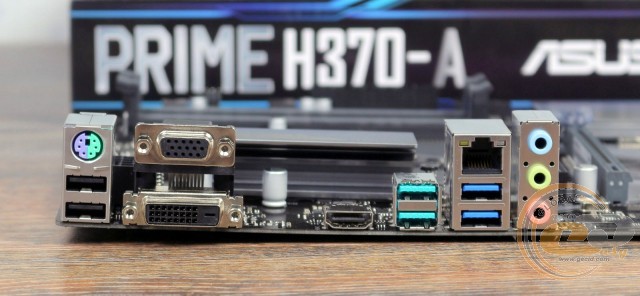

На інтерфейсну панель тестованої моделі виведені такі порти:
- 1 х PS/2 Combo;
- 1 x HDMI;
- 1 x D-Sub;
- 1 x DVI-D;
- 1 x RJ45;
- 2 x USB 3.1 Gen 2;
- 2 x USB 3.1 Gen 1;
- 2 x USB 2.0;
- 3 x аудіопорти.
Інтерфейсна панель новинки вигідно відрізняється наявністю шести портів USB, включаючи пару високошвидкісних USB 3.1 Gen 2. Додатково зазначимо три відеовиходи і можливість винести на задню панель порт COM. А до недоліків можна віднести незручне підключення багатоканальної акустики.
У ASUS PRIME H370-A є стандартні можливості організації охолодження всередині системного корпусу. Наявні чотири 4-контактних роз'єми для підключення вентиляторів, один з яких слугує для охолодження центрального процесора і ще три призначені для системних пропелерів.
UEFI BIOS
Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять оптимально конфігурувати систему, а для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону

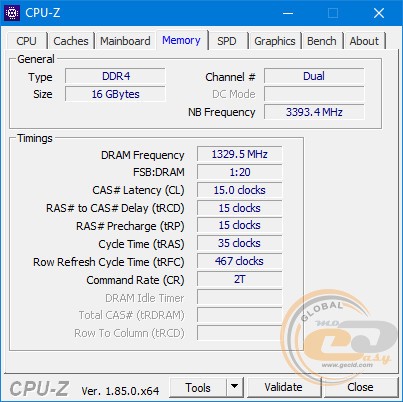

Можливості розгону процесора на материнській платі відсутні. Тестові модулі оперативної пам'яті DDR4-3200 G.SKILL Trident Z стабільно працювали на швидкості DDR4-2666 МГц.

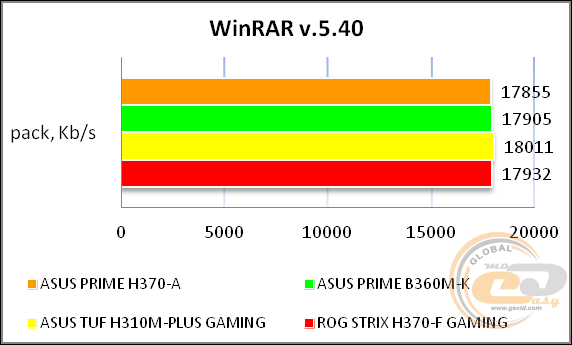

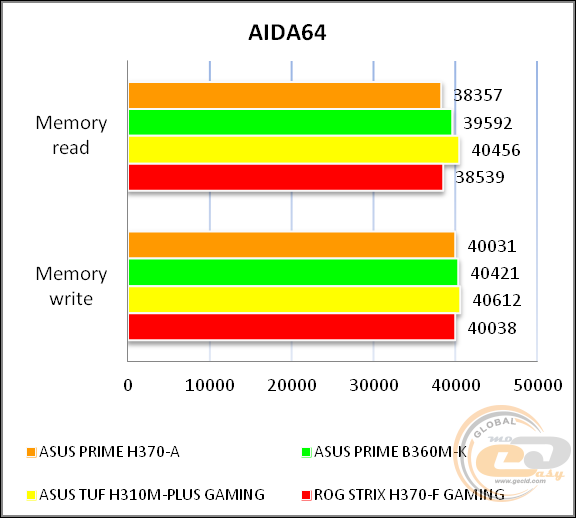

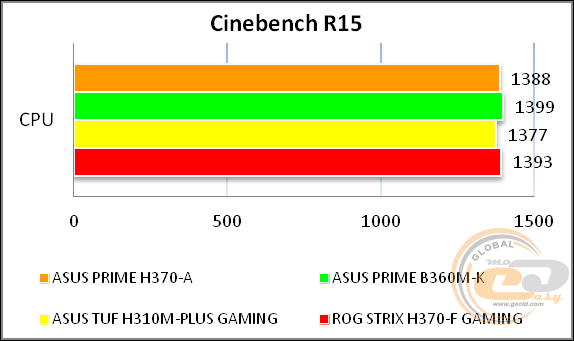

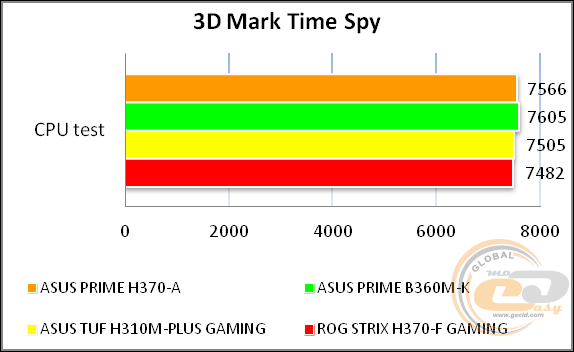

Тестування
Для перевірки можливостей ASUS PRIME H370-A використовувалося таке обладнання:
Процесор |
Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ) |
Кулер |
Noctua NH-U14S |
Оперативна пам'ять |
2 x 8 ГБ DDR4-2666 HyperX Fury HX424C15FBK2/16 |
Відеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жорсткий диск |
WD Purple (WD10PURX, 1TB) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

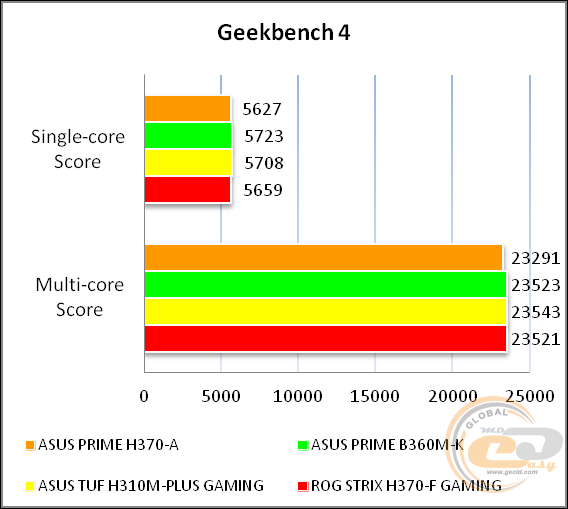

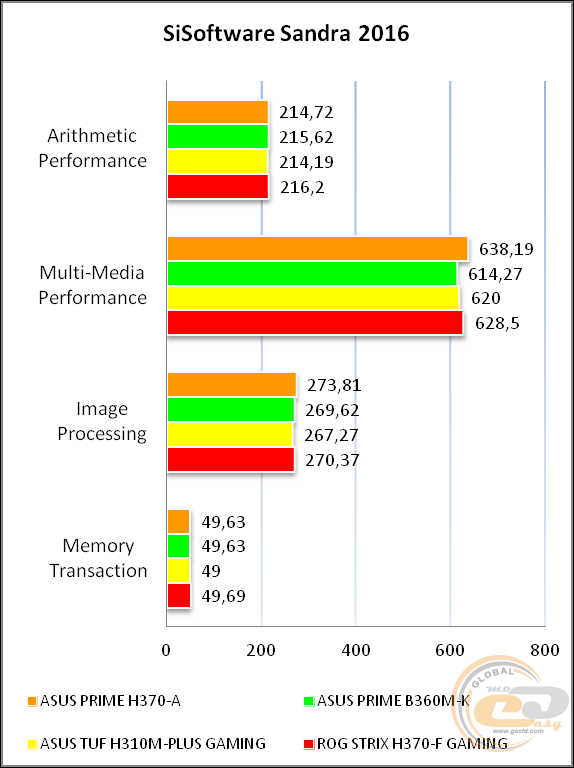

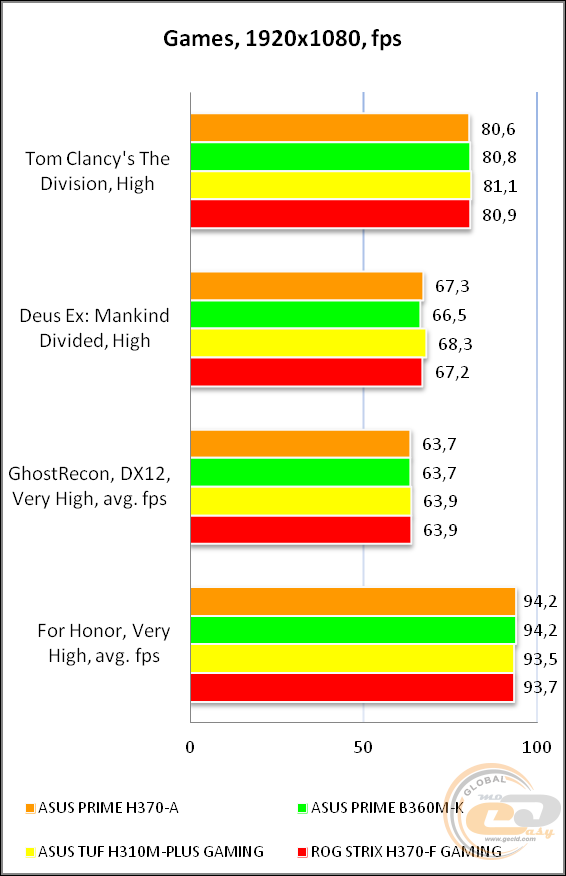

У підсумку ми отримали належні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC887
Звіт тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.05 |
Відмінно |
Рівень шуму, дБ (А) |
-81.8 |
Добре |
Динамічний діапазон, дБ (А) |
81.8 |
Добре |
Гармонійні викривлення, % |
0.0052 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-74.2 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.025 |
Добре |
Взаємопроникнення каналів, дБ |
-82.7 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.025 |
Добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.06 |
Відмінно |
Рівень шуму, дБ (А) |
-90.6 |
Дуже добре |
Динамічний діапазон, дБ (А) |
90.6 |
Дуже добре |
Гармонійні викривлення, % |
0.0053 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-78.2 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.012 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-84.3 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.011 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Незважаючи на використання бюджетного кодека Realtek ALC887, якості звукової підсистеми буде достатньо для більшості невимогливих користувачів. До того ж завжди можна встановити дискретну звукову плату з інтерфейсом PCI Express.
Висновки
Підводячи підсумки нашого знайомства з ASUS PRIME H370-A, а також її невеликого порівняння з розглянутої раніше ASUS PRIME H370-PLUS, можна сказати, що обидва ці рішення заслуговують вашої уваги. Якщо ви підшукуєте плату формату ATX для збірки домашньої системи з однією відеокартою, і вас не цікавить розгін процесора і пам'яті, то лінійка ASUS PRIME на Intel H370 виглядає цілком гідно. Обидві моделі пропонують гарну сучасну функціональність: підтримку USB 3.1 Gen 2, пару інтерфейсів M.2, по шість портів SATA 3.0 і цілком вдалу конфігурацію інтерфейсної панелі з трьома відеовиходами.
Що ж стосується особливостей, то таких у новинок усього дві: незручне підключення багатоканальної акустики і обмеження одночасної роботи інтерфейсів дискової підсистеми.
На окрему увагу заслуговує питання цінового позиціонування, адже при середній вартості в $130 ASUS PRIME H370-A є одним з найдоступніших ATX-представників у фірмовій модельній низці, але при цьому потрапляє в категорію плат на Intel Z370 початкового рівня. Вони забезпечують розгін процесора і оперативної пам'яті, але відкритим залишається питання підтримки процесорів наступного покоління: згідно з неофіційною інформацією, Intel H370 забезпечує таку підтримку, а ось Intel Z370 - немає. Але на момент їх виходу все ще може змінитися. У будь-якому випадку, у цій моделі досить внутрішніх і зовнішніх конкурентів, тому за місце під сонцем їй доведеться поборотися.
Говорячи про відмінності між ASUS PRIME H370-A і ASUS PRIME H370-PLUS, то відзначимо тільки підтримку двох слотів PCI у другій моделі, які замінені на пару PCI Express 3.0 x1 у розглянутій новинці.
У підсумку, якщо у вас немає необхідності в чотирьох PCI Express 3.0 x1, то можна сміливо заощадити і зупинити свій вибір на ASUS PRIME H370-PLUS, адже в іншому її функціональність абсолютно ідентична такій у ASUS PRIME H370-A.
Переваги:
- використання дизайну 5X Protection III;
- підтримка портів USB 3.1 Gen 2;
- підтримка інтерфейсу COM;
- надійна цифрова підсистема живлення якісної елементної бази;
- багаті можливості організації дискової підсистеми;
- підтримка низки корисних фірмових технологій.
Особливості:
- незручне підключення багатоканальної акустики;
- обмеження щодо одночасного використання деяких інтерфейсів дискової підсистеми.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
