Огляд материнської плати ASUS PRIME H310M-D R2.0: робоча конячка
17-07-2019
Найдоступніші материнські плати з підтримкою процесорів Intel Coffee Lake виконані на основі бюджетного чіпсета Intel H310 або Intel H310 R2.0 (Intel H310C). Відмінною особливістю другого є підтримка Windows 7.
Однією з них є ASUS PRIME H310M-D R2.0. Вона виглядає привабливою кандидатурою для збірки недорогих офісних систем завдяки специфічному оснащенню. Давайте ж розберемося, чи так це насправді.
Специфікація
Модель |
ASUS PRIME H310M-D R2.0 |
Чіпсет |
Intel H310 |
Процесорний роз'єм |
Socket LGA1151 |
Підтримувані процесори |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Socket LGA1151 |
Підтримка пам'яті |
2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-2666 МГц |
Слоти розширення |
1 x PCI Express 3.0 x16 2 x PCI Express 2.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 2.0 x2) 4 x SATA 6 Гбіт/с |
LAN |
1 x Realtek RTL8111H (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальний Realtek ALC887 |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 4-контактний роз'єм живлення ATX12V |
Вентилятори |
1 x роз'єм вентилятора CPU (4-контактний) 1 x роз'єм підключення системного вентилятора (4-контактний) |
Охолодження |
Алюмінієвий радіатор на чіпсеті |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x D-Sub 1 x HDMI 1 x COM 1 x LPT 1 x RJ45 2 x USB 3.1 Gen 1 4 х USB 2.0 3 x аудіопорти |
Внутрішні порти I/O |
1 x USB 3.1 Gen 1 1 x USB 2.0 |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0 |
Форм-фактор |
microATX 226 x 185 мм |
Сайт виробника |
ASUS |
Упаковка і комплектація
ASUS PRIME H310M-D R2.0 постачається в стандартній картонній коробці, оформленій у фірмовому стилі лінійки ASUS PRIME. Вона відрізняється хорошим інформаційним наповненням і якісною кольоровою поліграфією.

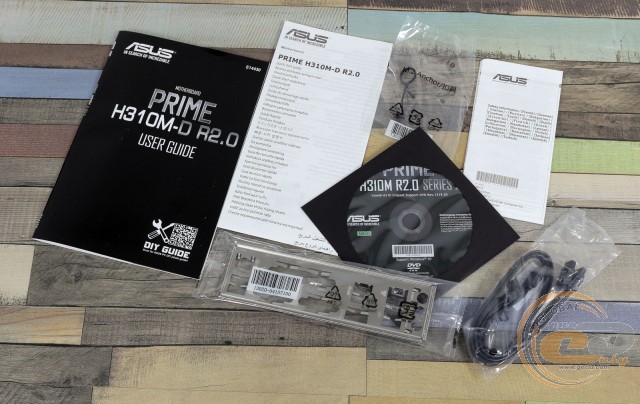

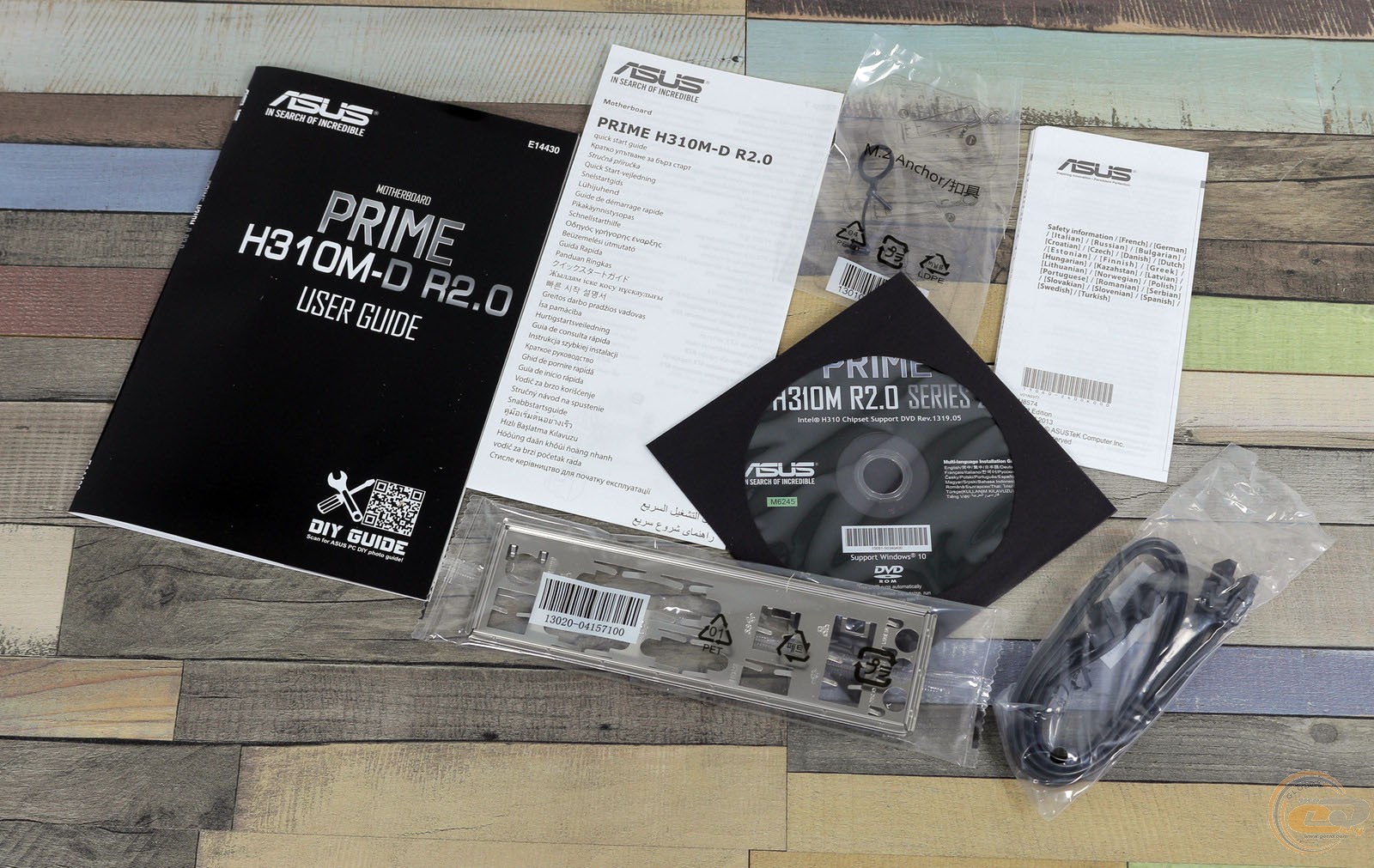

Комплект постачання містить:
- диск із драйверами й утилітами;
- набір паперової документації;
- два кабелі SATA;
- кріплення для накопичувача M.2;
- заглушку інтерфейсної панелі.
Дизайн і особливості плати

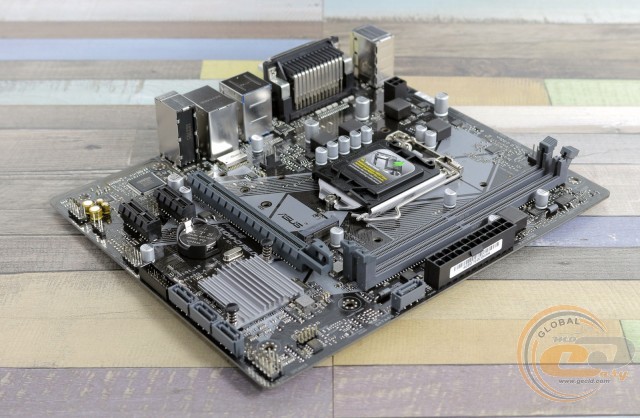

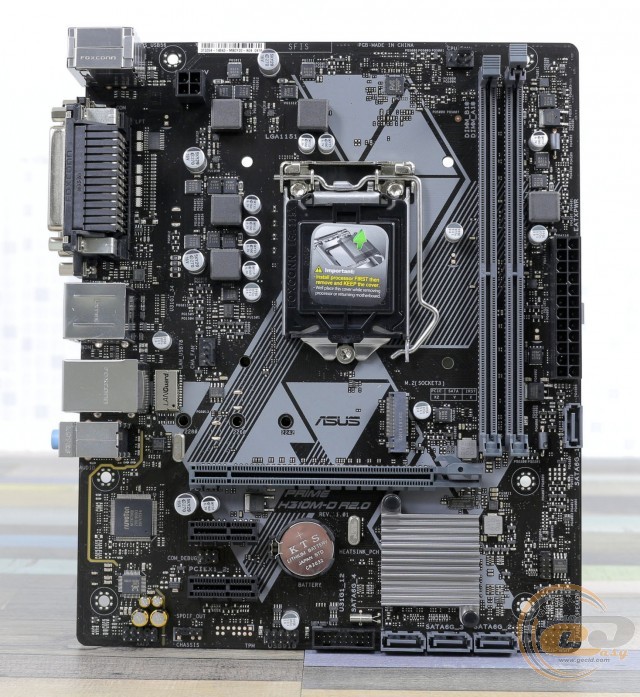

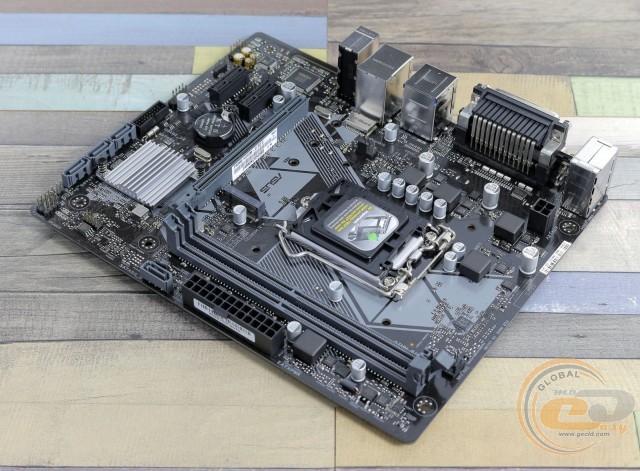

Материнська плата ASUS PRIME H310M-D R2.0 виконана на текстоліті коричневого кольору формату microATX (226 x 185 мм). За традицією для лінійки PRIME використовується невеликий візерунок сірого кольору. В іншому ж вигляд пристрою максимально простий.
З цікавих моментів відзначимо відмову від кріпильних гвинтів для M.2-накопичувача, замість яких потрібно використовувати комплектний пластиковий фіксатор. Незважаючи на максимальну економію, виробник вирішив не відмовлятися від підсвічування. Воно полягає в ілюмінації смуги в області звукової підсистеми. А ось колодки підключення світлодіодних стрічок очікувано відсутні.

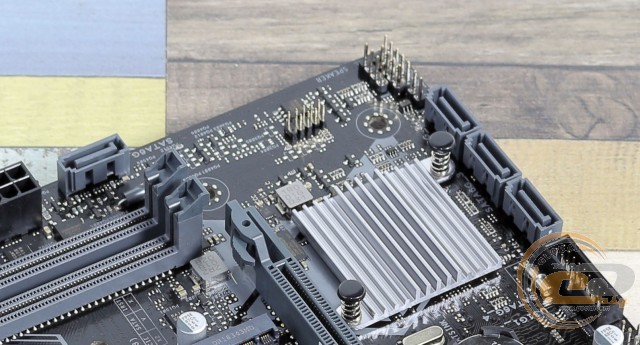

У компонуванні виділимо перпендикулярне розташування портів SATA 6 Гбіт/с. Доступ до трьох із них може бути ускладнений тільки в разі встановлення габаритної плати розширення в нижній слот PCI Express x1. З приємних дрібниць відзначимо DIMM-слоти з засувками тільки з одного боку.

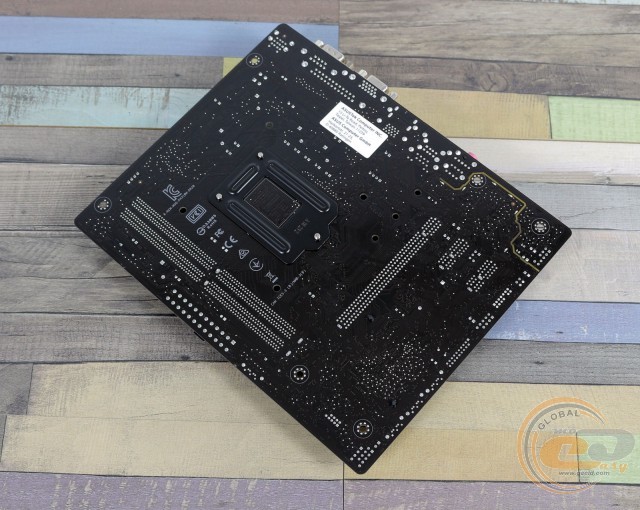

На зворотному боці ASUS PRIME H310M-D R2.0 знаходиться стандартна опорна пластина процесорного роз'єму. Єдиний радіатор системи охолодження закріплений за допомогою пластикових кліпс, що є звичним рішенням для недорогих моделей.

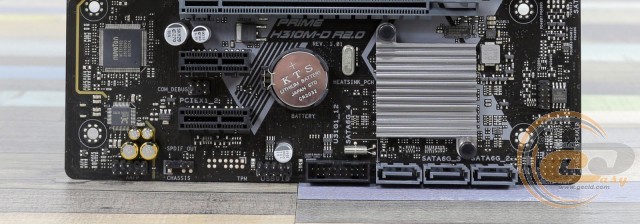

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB: по одній для USB 2.0 і USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка чотирьох зовнішніх і двох внутрішніх портів USB 2.0, а також чотирьох USB 3.1 Gen 1: двох зовнішніх і двох внутрішніх.

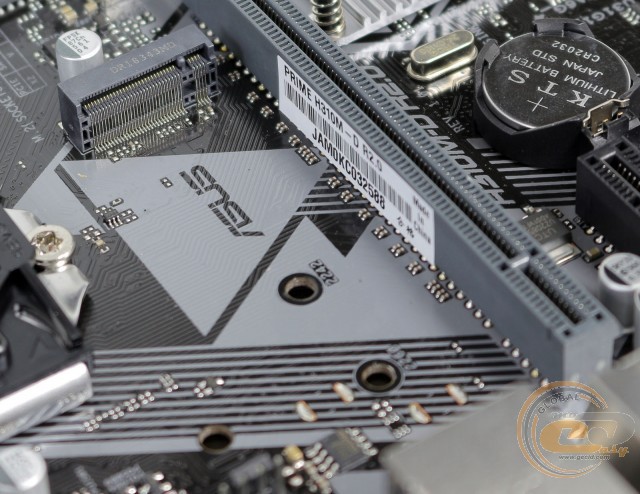

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2 242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній слот M.2 Socket 3 ділить пропускну здатність з одним із портів SATA 6 Гбіт/с («SATA_2»). Останній буде недоступний при встановленні M.2 SATA-накопичувача.

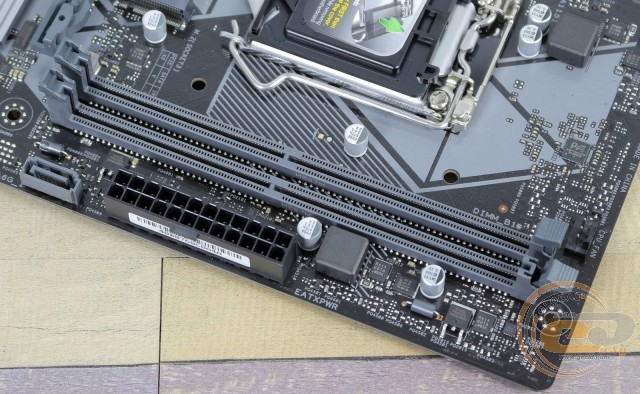

Системна плата оснащена двома DIMM-слотами для модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Підтримуються планки, що функціонують на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде цілком достатньо для повсякденного використання.

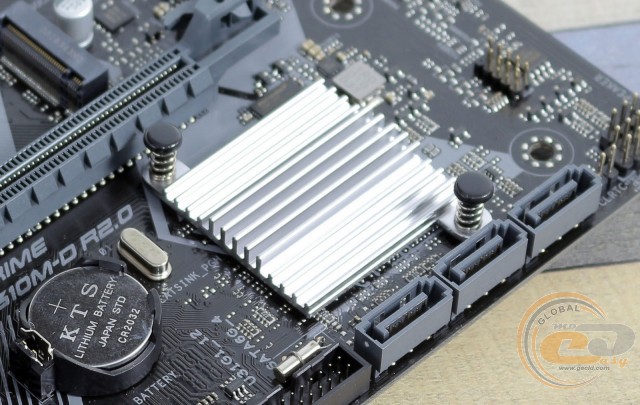

Система охолодження представлена тільки одним алюмінієвим радіатором, який відводить тепло від чіпсета. Під час тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 37°C;
- польові транзистори - 92°C;
- дроселі - 63°C.
Температурні показники елементів підсистеми живлення виглядають не кращим чином, тому забувати про хорошу циркуляцію повітря усередині корпуса явно не варто. З іншого боку, тести проводилися на потужному флагманському процесорі, тому в разі використання більш енергоефективних моделей показники будуть нижчими.

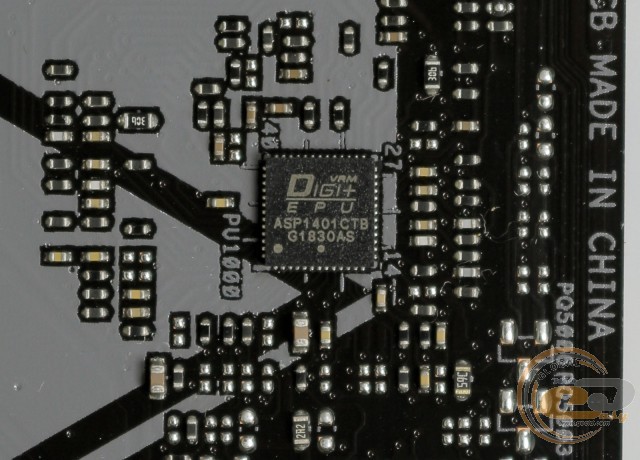

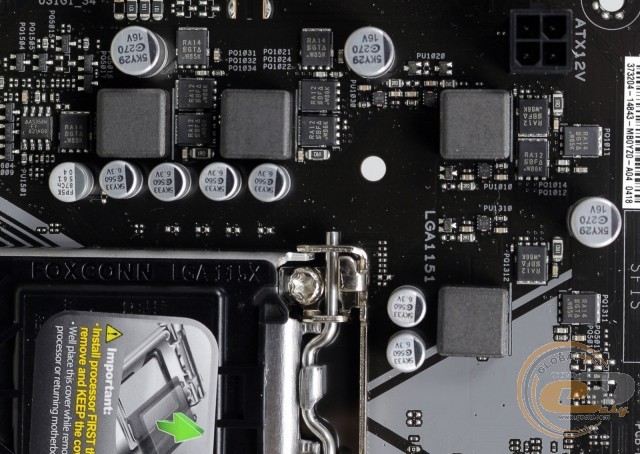

Живлення процесора здійснюється по 3+1-фазній схемі для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1401CTB, а в обв'язці використовуються твердотільні конденсатори, феритові дроселі і МОП-транзистори Vishay RA12 і RA14.

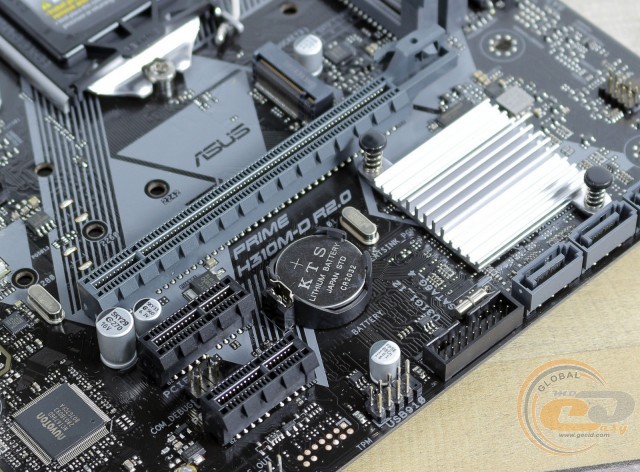

Для розширення функціональності ASUS PRIME H310M-D R2.0 є три слоти:
- PCI Express 3.0 x16;
- PCI Express 2.0 x1;
- PCI Express 2.0 x1;
Ви зможете встановити тільки одну відеокарту, чого буде достатньо для більшості користувачів.
