Огляд і тестування материнської плати ASUS PRIME H310M-D: максимальна економія

Компанія ASUS продовжує радувати своїх шанувальників різноманітністю материнських плат у всіх можливих цінових сегментах, починаючи з моделей дешевше $100 і закінчуючи беззаперечними флагманами за ціною в декілька сотень умовних одиниць. При цьому для офісних систем і ультрабюджетних збірок відмінно підійдуть плати на Intel H310.

ASUS PRIME H310M-D

Однією з них є ASUS PRIME H310M-D, яка за сумісництвом отримала звання чи не найбільш доступної материнської плати від тайванського виробника з підтримкою сучасних процесорів Intel Coffee Lake. Давайте ж з'ясуємо, завдяки яких хитрощів виробникові вдалося домогтися кінцевої вартості новинки в межах $75, і в яких випадках економія на покупці настільки доступної плати буде виправдана.

Специфікація

Модель

ASUS PRIME H310M-D

Чіпсет

Intel H310

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 2.0 x2)

4 x SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні I/O

1 x PS/2 Combo

1 x D-Sub

1 x HDMI

1 x COM

1 x LPT

1 x RJ45

2 x USB 3.1 Gen 1

2 х USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

microATX

226 x 185 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS PRIME H310M-D ASUS PRIME H310M-D

ASUS PRIME H310M-D постачається у стандартній картонній коробці, оформленій у фірмовому стилі лінійки ASUS PRIME. Вона відрізняється хорошим інформаційним наповненням і якісною кольоровою поліграфією.

ASUS PRIME H310M-D

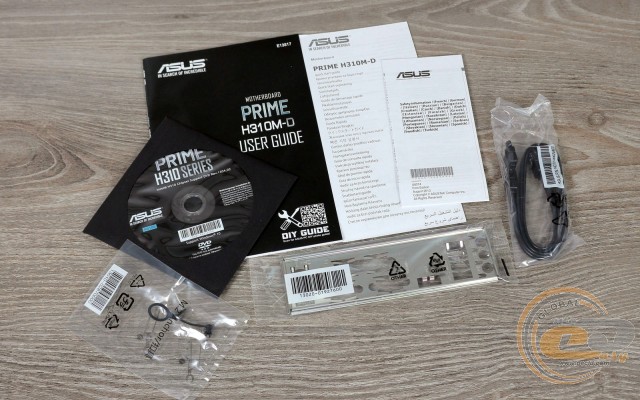

Комплект постачання має:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • кріплення для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS PRIME H310M-D

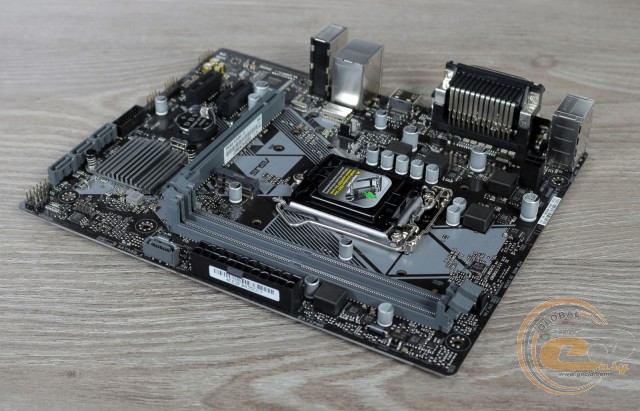

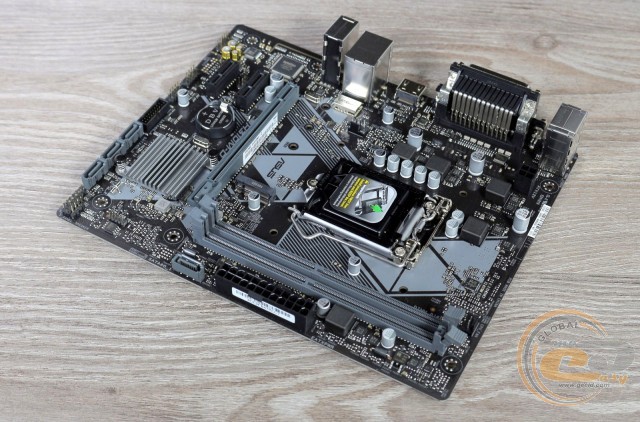

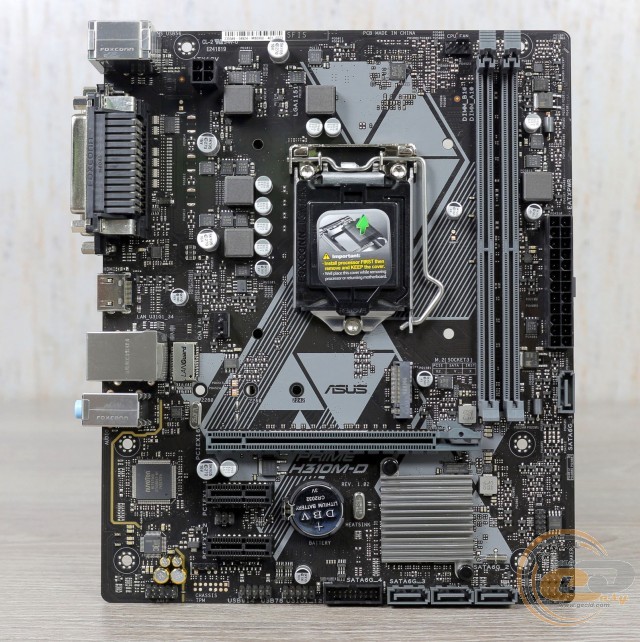

Материнська плата ASUS PRIME H310M-D виконана на текстоліті коричневого кольору формату microATX (226 x 185 мм). Для створення більш цікавого дизайну використовується невеликий візерунок сірого кольору, в іншому ж вигляд новинки максимально простий. З цікавих моментів відзначимо відмову від кріпильних гвинтів M.2-накопичувача, замість яких потрібно використовувати комплектний пластиковий фіксатор.

ASUS PRIME H310M-D

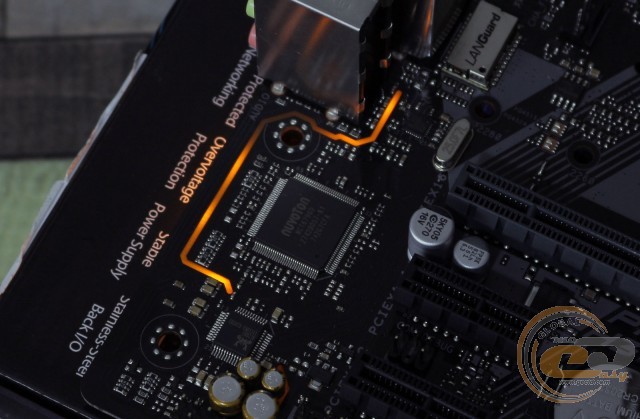

Незважаючи на максимальну економію, виробник вирішив не відмовлятися від підсвічування, яке в даному випадку є в ілюмінації смуги в області звукової підсистеми. Колодки підключення світлодіодних стрічок цілком очікувано відсутні.

ASUS PRIME H310M-D

Говорячи про компонування і зручності збірки системи, першочергово хочеться відзначити перпендикулярне розташування портів SATA 6 Гбіт/с. Однак доступ до трьох з них може бути ускладнений тільки в разі встановлення габаритної плати розширення в нижній слот PCI Express x1. Зсув отворів для кріплення правим краєм потребують трохи більшої акуратності в підключенні одного порту SATA і 24-контактного конектора живлення. А ось DIMM-слоти з заглушками з одного боку будуть вельми до речі в компактному форматі.

ASUS PRIME H310M-D

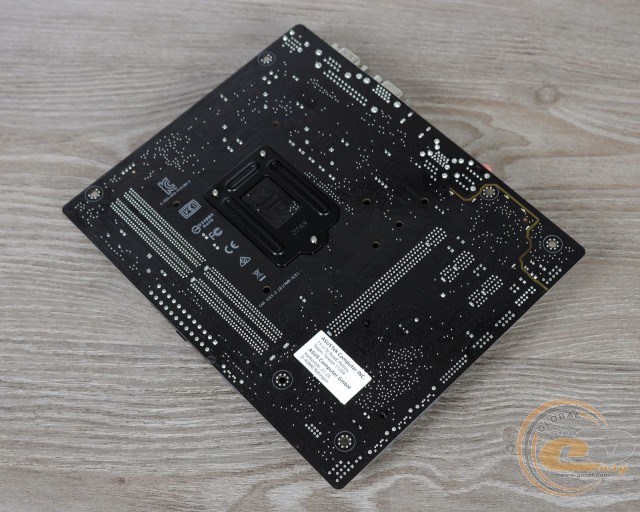

Глянувши на зворотний бік ASUS PRIME H310M-D, можна відзначити стандартну опорну пластину процесорного роз'єму, а також той факт, що єдиний радіатор системи охолодження закріплений за допомогою пластикових кліпс.

ASUS PRIME H310M-D

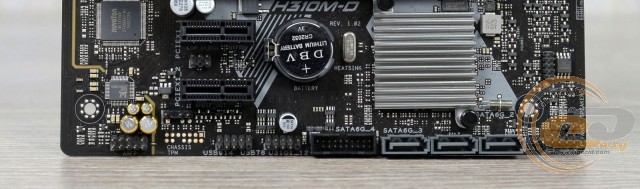

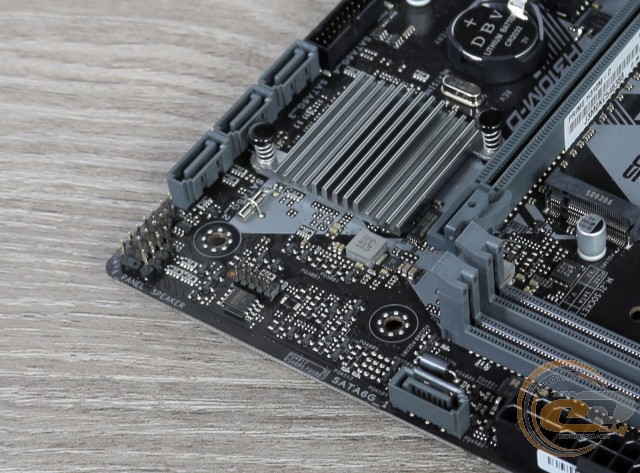

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка двох зовнішніх і чотирьох внутрішніх портів USB 2.0, також чотирьох USB 3.1 Gen 1: два зовнішніх і два внутрішніх.

ASUS PRIME H310M-D

ASUS PRIME H310M-D

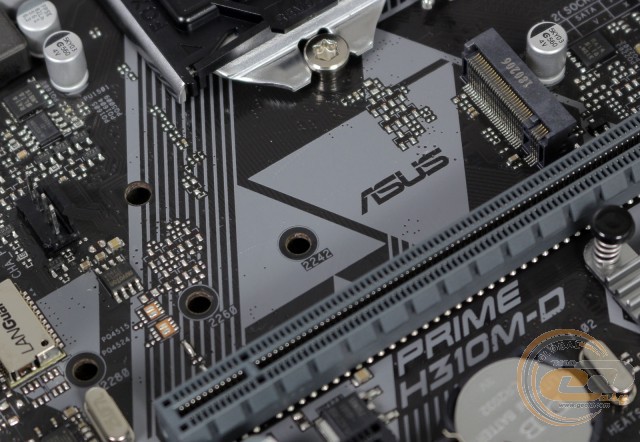

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2 242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній слот M.2 Socket 3 ділить пропускну здатність з одним із портів SATA 6 Гбіт/с («SATA_2»), тому останній буде недоступний при встановленні M.2 SATA-накопичувача.

ASUS PRIME H310M-D

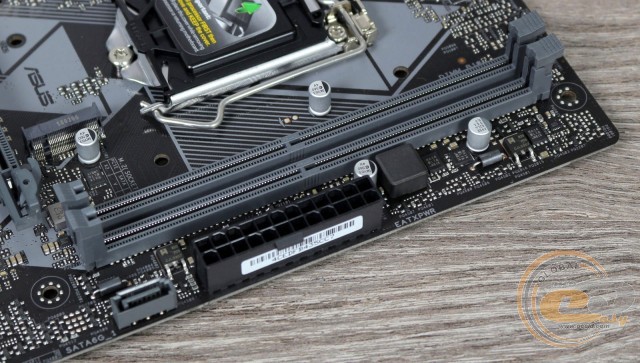

Системна плата оснащена двома DIMM-слотами для модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Підтримуються планки, що функціонують на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде цілком достатньо для повсякденного використання.

ASUS PRIME H310M-D

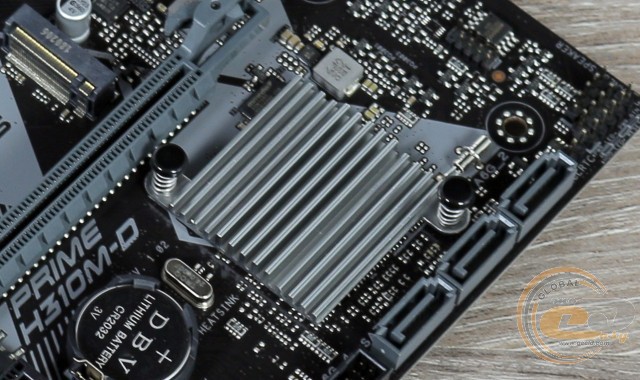

Система охолодження представлена тільки одним алюмінієвим радіатором, який відводить тепло від чіпсета. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 40,3°C;
  • польові транзистори - 94°C;
  • дроселі - 86,7°C.

Насамперед відзначимо, що у процесі тестування був помічений слабкий шум роботи дроселів, однак це може стосуватися виключно нашого екземпляру. Температурні показники елементів підсистеми живлення також не радують, тому забувати про хорошу циркуляцію повітря усередині корпусу явно не варто. З іншого боку, тести проводилися на потужному флагманському процесорі, тому в разі використання більш енергоефективних моделей показники будуть нижчими.

ASUS PRIME H310M-D

ASUS PRIME H310M-D

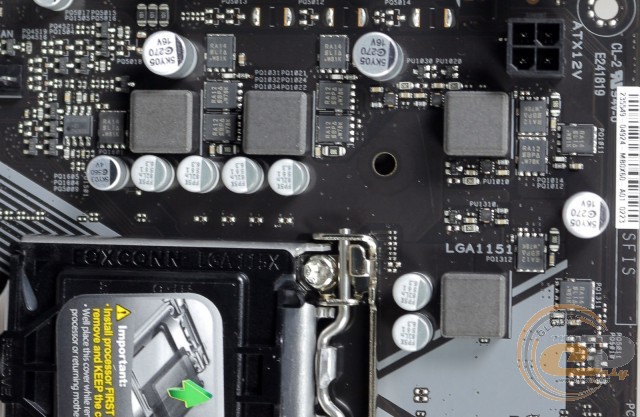

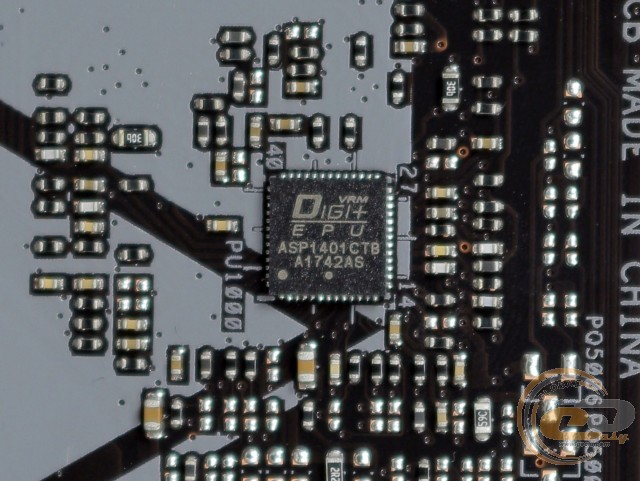

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1401CTB, а в обв'язці використовуються твердотільні конденсатори, феритові дроселі і МОП-транзистори RA12 і RA14.

ASUS PRIME H310M-D

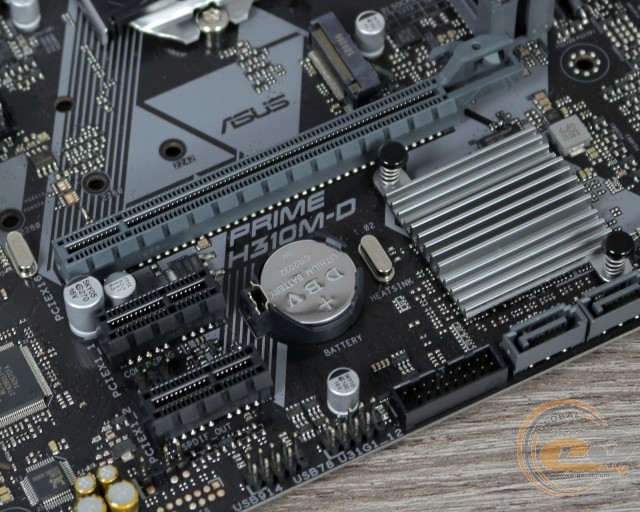

Для розширення функціональності ASUS PRIME H310M-D у користувача є в розпорядженні три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;

За традицією для плат на Intel H310 ви зможете встановити тільки одну відеокарту, чого буде достатньо для більшості користувачів.
