Огляд і тестування материнської плати ASUS PRIME H310M-C: підтримка Intel Coffee Lake за $80

Довгоочікуваний анонс і старт продажів материнських плат на нових чіпсетах Intel 300-й серії з підтримкою процесорів сімейства Intel Coffee Lake відбувся практично місяць тому. За цей час ми вже встигли вас познайомити з Intel H370, однак і його можливості можуть бути зайвими в певних ситуаціях. Саме в таких випадках може знадобитися будь-який молодший новачок - Intel H310. Компанія Intel прийняла рішення не випускати заміну Intel H110 у 200-ої лінійці чіпсетів, тому оновлення в нижньому ціновому сегменті напрошувалося вже давно.

ASUS PRIME H310M-C

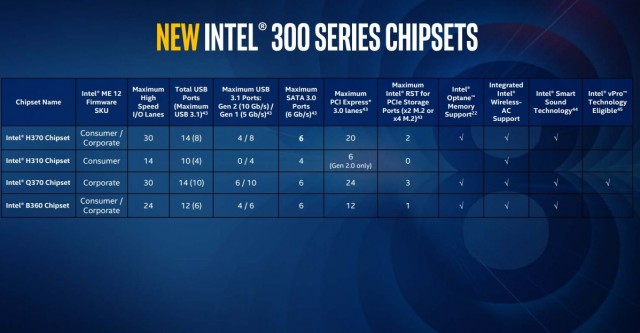

На жаль, будь-яких істотних нововведень з приходом Intel H310 цінителі бюджетних рішень не отримають, адже він позбавлений підтримки USB 3.1 Gen 2 і можливості створювати RAID-масиви. Він залишається єдиним з усіх, наділеним лініями стандарту PCI Express 2.0 замість PCIe 3.0, яких, до речі, усього шість. Порівняльна таблиця всіх актуальних чіпсетів виглядає таким чином:

Модель

Intel Z370

Intel Q370

Intel H370

Intel B360

Intel H310

Підтримка розгону

Так

Ні

Ні

Ні

Ні

Кількість ліній PCI Express

24 (3.0)

24 (3.0)

20 (3.0)

12 (3.0)

6 (2.0)

Максимальна кількість портів USB 3.1 Gen 2/USB 3.1 Gen 1

- / -

6 / 10

4 / 8

4 / 6

0 / 4

Загальна кількість портів USB

14

14

14

12

10

SATA 6 Гбіт/с

6

6

6

6

4

RAID 0, 1, 5, 10

Так

Так

Так

Ні

Ні

Intel RST

3

3

2

1

0

Intel Wireless-AC

Ні

Так

Так

Так

Так

Intel Smart Sound

Ні

Так

Так

Так

Ні

Фактично єдиними відмінностями від попередника є підтримка Intel Wireless-AC і процесорів сімейства Intel Coffee Lake.

ASUS PRIME H310M-C

Давайте ж познайомимося з новинкою на основі материнської плати ASUS PRIME H310M-C.

Специфікація

Модель

ASUS PRIME H310M-C

Чіпсет

Intel H310

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (x16)

1 x PCI

2 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2260, M.2 2280; SATA і PCIe)

4 x SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактні)

1 x роз'єм підключення системних вентиляторів (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x PS/2

1 x DVI-D

1 x D-Sub

1 x COM

1 x RJ45

4 x USB 2.0

2 x USB 3.1 Gen 1

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

1 x COM

1 x LPT

1 х TPM

1 x S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

microATX

244 x 193 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS PRIME H310M-C

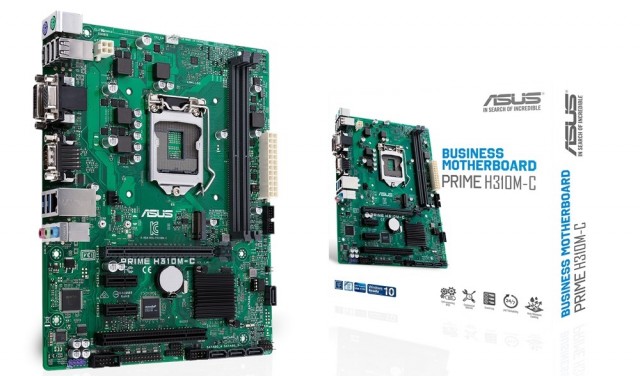

Материнська плата ASUS PRIME H310M-C потрапила до нас на тестування без фірмової упаковки, зовнішній вигляд якої можна оцінити завдяки зображенню з офіційного сайту.

ASUS PRIME H310M-C

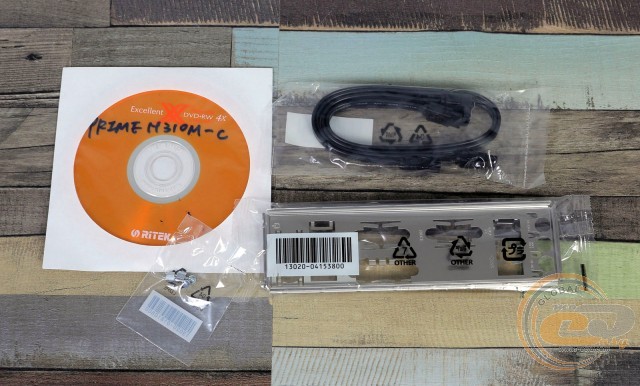

У комплекті ви отримаєте стандартний набір аксесуарів, без будь-яких надмірностей:

  • диск з драйверами і утилітами;
  • паперову документацію;
  • два кабелі SATA;
  • гвинтики для кріплення M.2-накопичувача;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS PRIME H310M-C

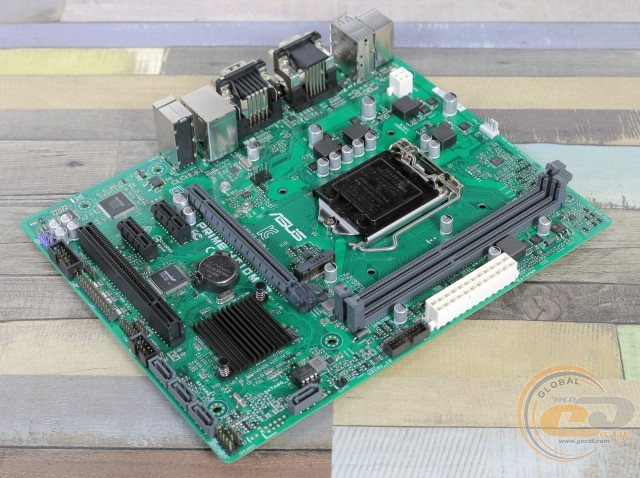

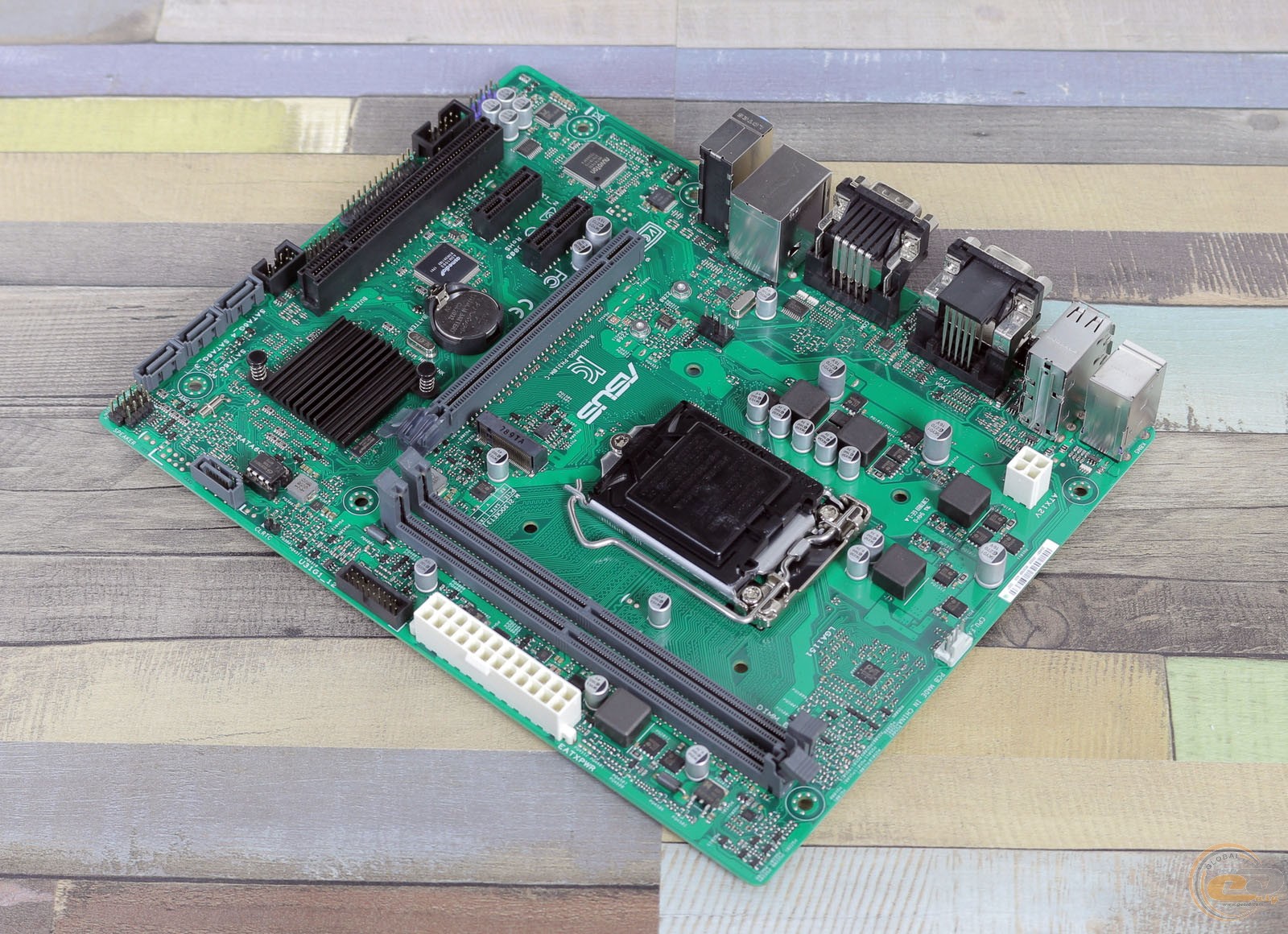

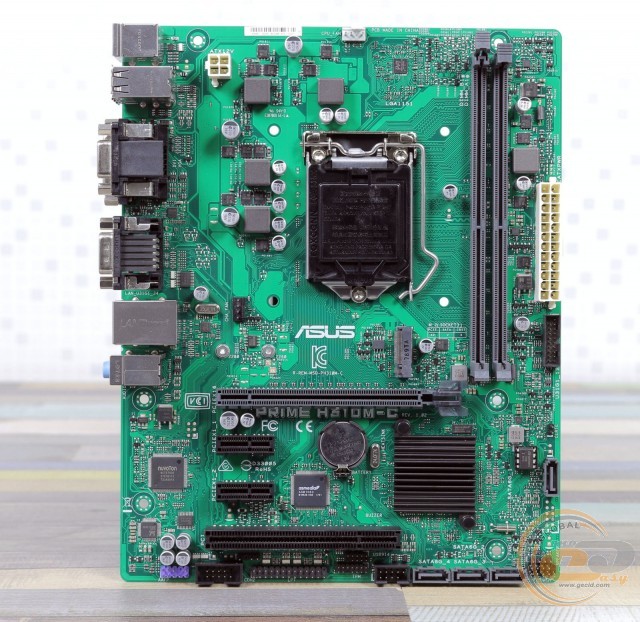

ASUS PRIME H310M-C позиціонується виробником як рішення для бізнес-сегменту, тому її дизайну великої уваги не приділяли. Перед нами друкована плата формату microATX (244 x 193 мм) зеленого кольору, без будь-яких надмірностей. Хоча на тлі сучасних моделей з химерними візерунками і LED-підсвічуванням вона виглядає незвично свіжо.

ASUS PRIME H310M-C

До компонування набортних елементів у нас не виникло ніяких серйозних претензій. Варто враховувати лише перпендикулярне розташування портів SATA, доступ до яких може бути ускладнений габаритними платами розширення.

ASUS PRIME H310M-C

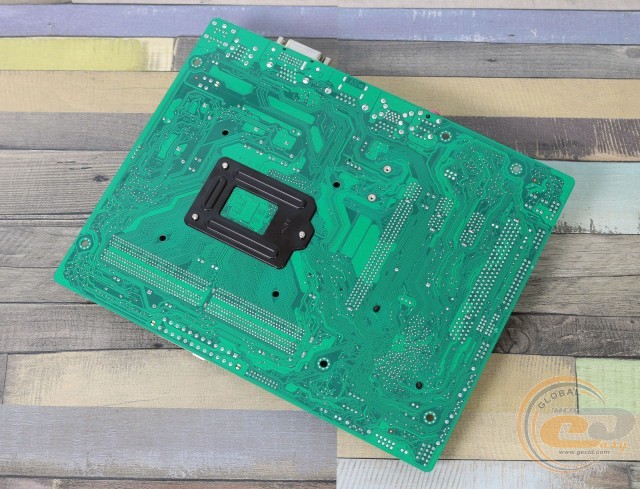

Глянувши на зворотний бік плати, можна відзначити хіба що стандартну опорну пластину процесорного роз'єму, а також той факт, що єдиний радіатор закріплений за допомогою пластикових кліпс.

ASUS PRIME H310M-C

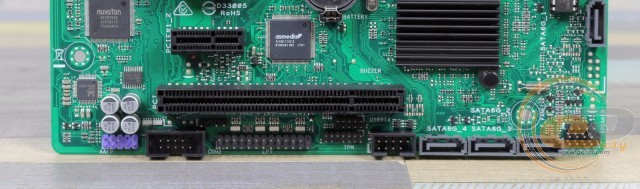

У нижній частині розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порти COM, LPT і TPM, роз'єм LPC для швидкого діагностування несправностей і колодка підключення фронтальної панелі. Додатково зазначимо колодку для активації портів USB 2.0. Усього на платі силами чіпсета Intel H310 реалізована підтримка шести портів USB 2.0: двох внутрішніх і чотирьох на інтерфейсній панелі.

ASUS PRIME H310M-C

ASUS PRIME H310M-C

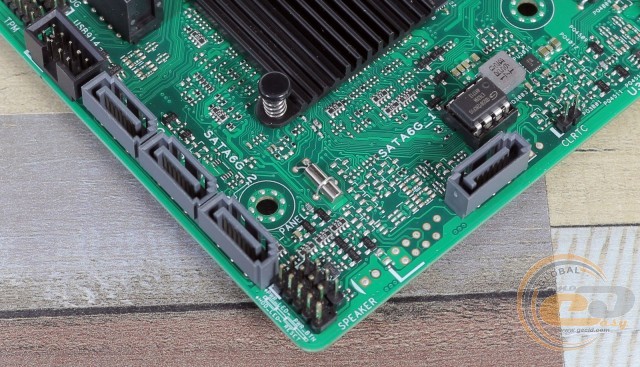

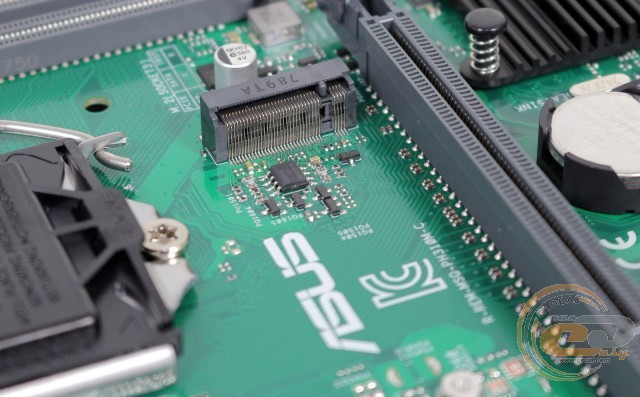

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 і чотирма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній, слот M.2 Socket 3 ділить пропускну здатність з портом SATA 6 Гбіт/с («SATA6G_2») при встановленні SATA-накопичувача.

ASUS PRIME H310M-C

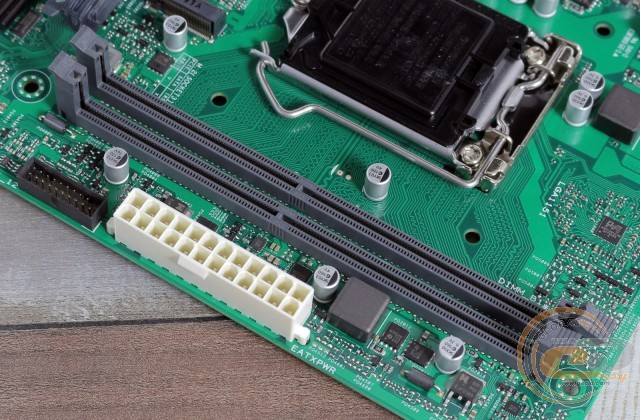

Системна плата ASUS PRIME H310M-C оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Максимальний обсяг пам'яті може досягати 32 ГБ, а гарантована частота становить 2666 МГц.

Додатково зазначимо колодку для підключення виносної панелі з портами USB 3.1 Gen 1. Усього на платі силами чіпсета Intel H310 реалізована підтримка двох зовнішніх і двох внутрішніх USB 3.1 Gen 1.

ASUS PRIME H310M-C

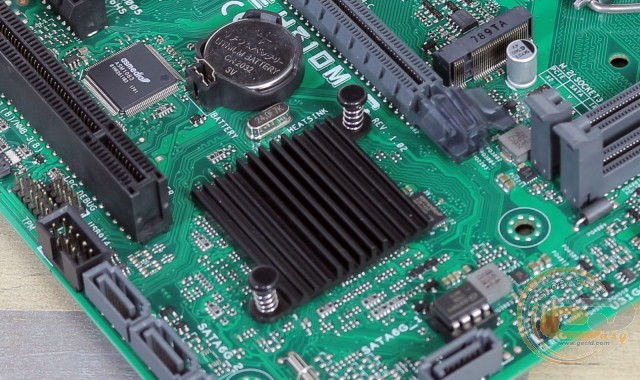

Система охолодження представлена ​​єдиним радіатором, який відводить тепло від чіпсета. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 39,1°C;
  • дроселі підсистеми живлення процесора - 97,7°C.

Відмова від радіаторів на польових транзисторах виглядає цілком логічно з позиції цільового призначення, адже перед нами основа для офісної, а не ігрової або оверклокерскої системи. Проте температура на дроселях дуже висока при використанні топового процесора, тому про хорошу циркуляцію повітря усередині корпусу забувати не варто.

ASUS PRIME H310M-C

ASUS PRIME H310M-C

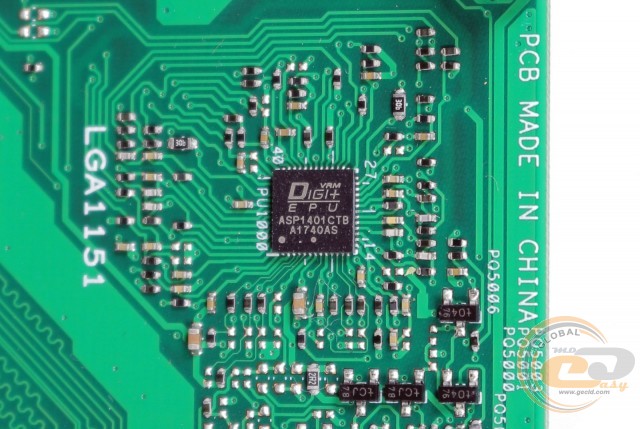

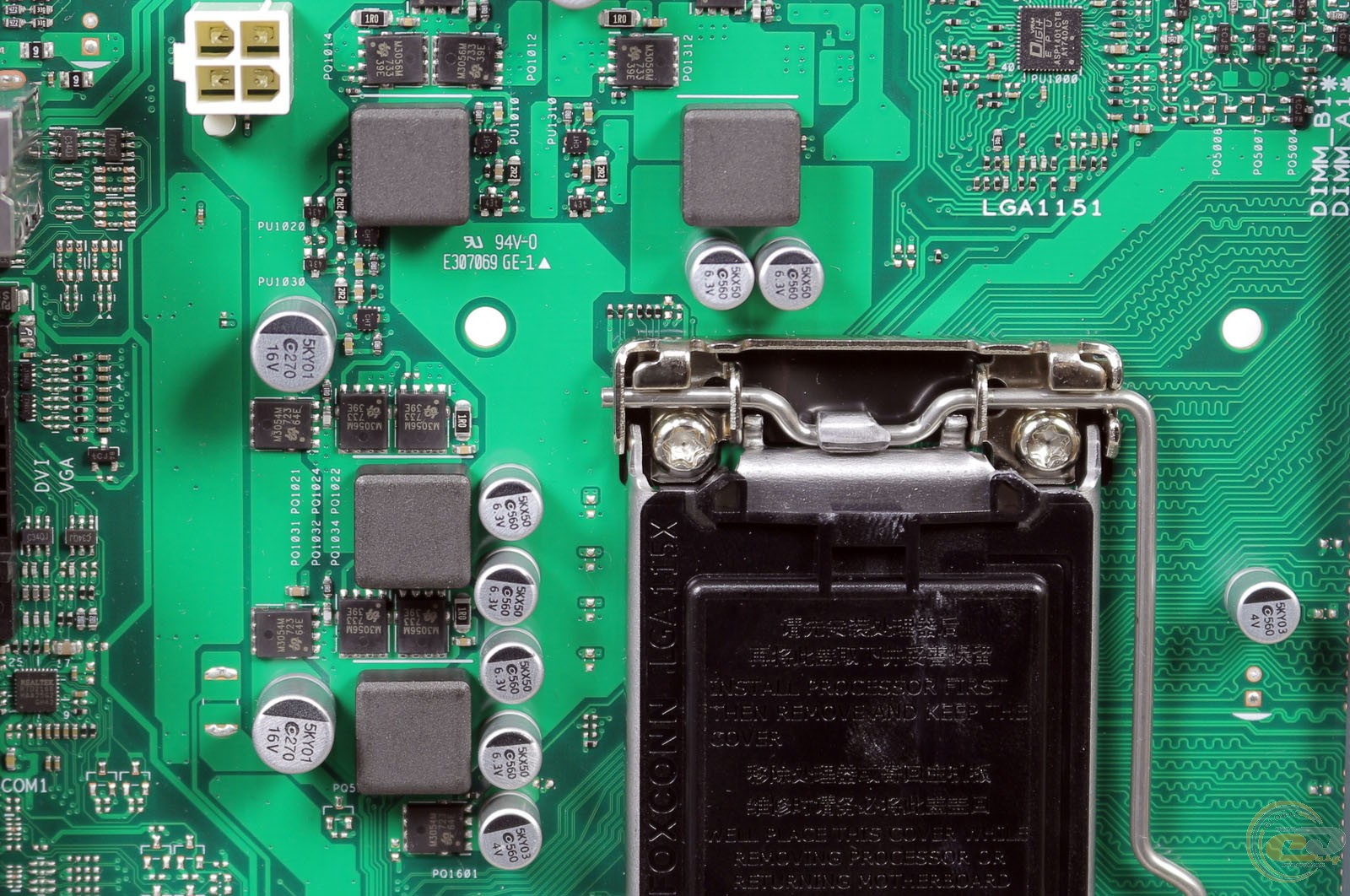

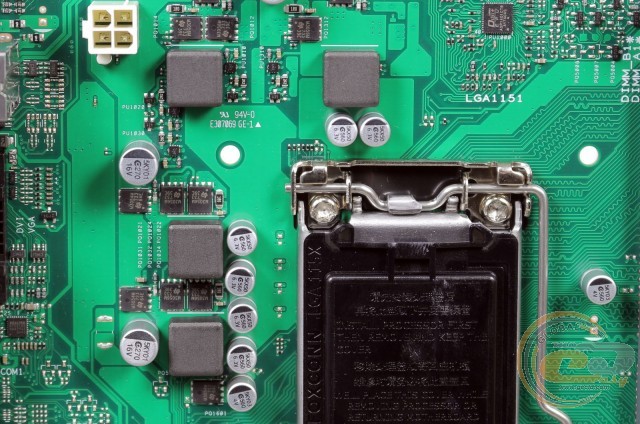

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на ШІМ-контролері ASP1401CTB з вбудованою підсистемою управління енергоспоживанням DIGI + VRM. До складу елементної бази увійшли надійні твердотілі конденсатори і феритові дроселі.

ASUS PRIME H310M-C

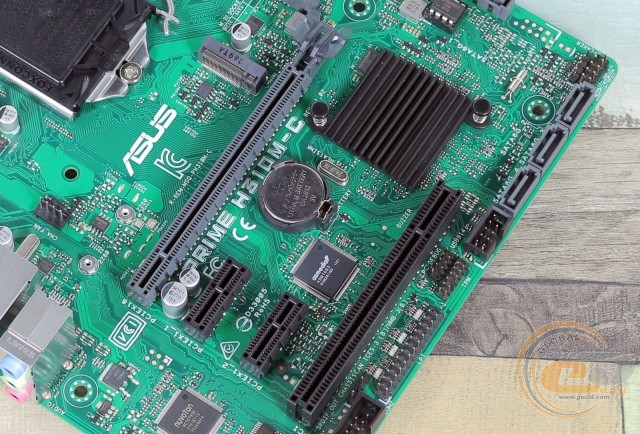

Для розширення функціональності ASUS PRIME H310M-C у користувача є в розпорядженні чотири слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;
  4. PCI.

Нагадаємо, що чіпсет Intel H310 має підтримку тільки шести ліній PCI Express 2.0. Своєю чергою єдиний слот для встановлення відеокарти підключений до процесора і завжди використовує всі доступні 16 ліній PCI Express 3.0.

ASUS PRIME H310M-C

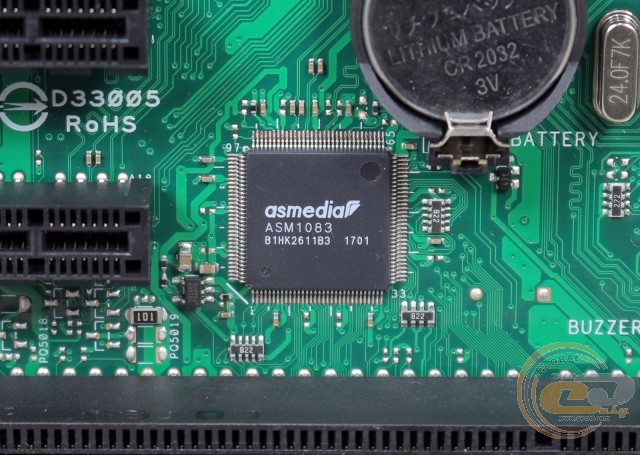

Оскільки набір системної логіки не підтримує інтерфейс PCI, то функціонування відповідного слоту реалізовано за допомогою моста ASMedia ASM1083.

ASUS PRIME H310M-C

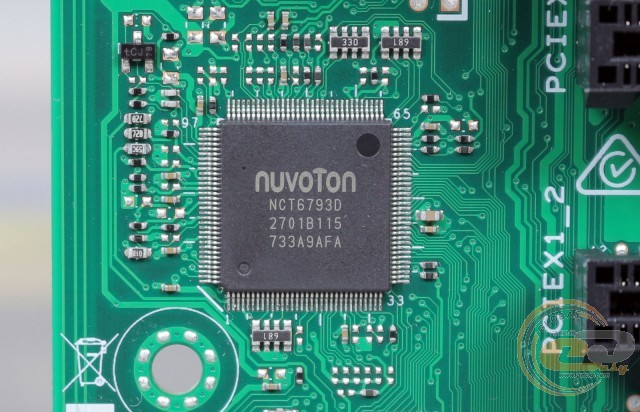

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка управляє роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.

ASUS PRIME H310M-C

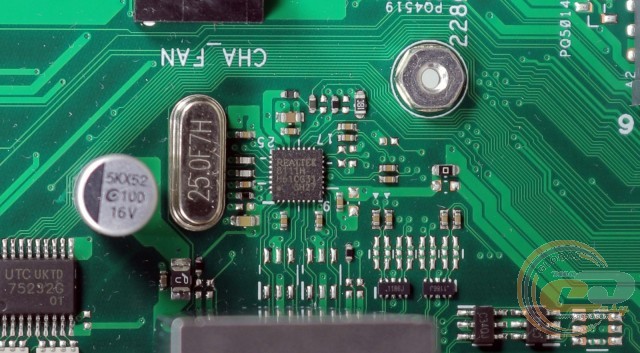

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Realtek RTL8111H.

ASUS PRIME H310M-C

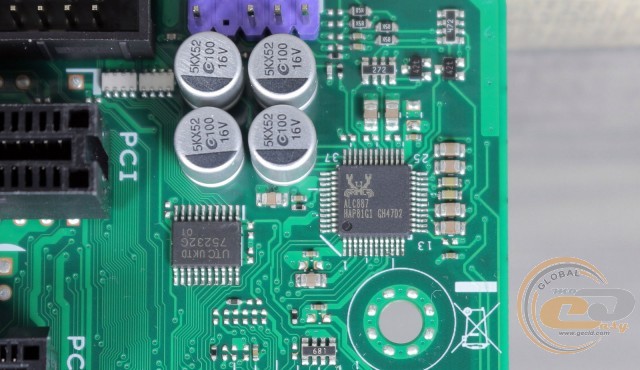

Звукова підсистема розглянутої материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC887.

ASUS PRIME H310M-C

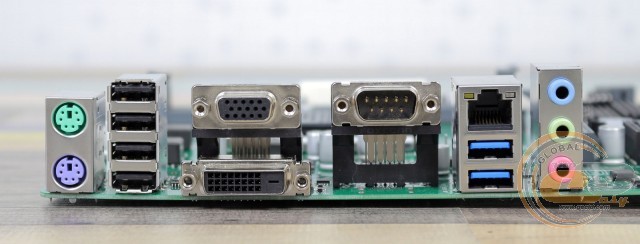

Інтерфейсна панель має такі порти:

  • 2 x PS/2;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x COM;
  • 1 x RJ45;
  • 4 x USB 2.0;
  • 2 x USB 3.1 Gen 1;
  • 3 x аудіопорти.

У даному випадку однією з переваг подібного компонування можна назвати наявність порту COM, який стане в нагоді при складанні офісної системи. Також нагадаємо про можливість доповнити набір інтерфейсів ще одним COM і LPT за допомогою відповідних колодок на поверхні друкованої плати.

Що ж стосується можливостей для організації охолодження всередині системного корпусу, то вони у ASUS PRIME H310M-C мінімальні. У наявності тільки два 4-контактних роз'єми для підключення вентиляторів, один з яких служить для охолодження центрального процесора, тоді як другий призначений для системної вертушки.

UEFI BIOS

BIOS материнської плати ASUS PRIME H310M-C розроблений на коді AMI. Він використовує застарілий інтерфейс і надає менше функціональних можливостей. У розділі «Ai Tweaker» можна навіть помітити деякі налаштування для розгону, але ніяких реальних змін вони не виробляють. Також є базові можливості для управління роботою внутрішніх інтерфейсів і моніторингу.

Можливості розгону

ASUS PRIME H310M-C

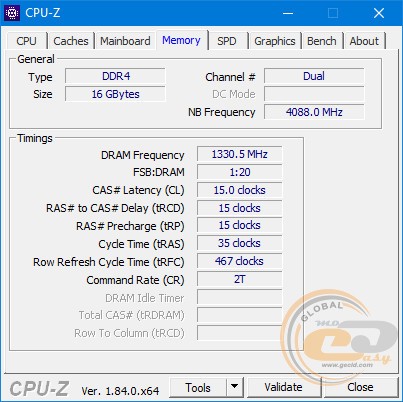

Тестові модулі оперативної пам'яті DDR4-3200 G.SKILL Trident Z працювали на максимально можливій частоті DDR4-2666 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS PRIME H310M-C використовувалося таке обладнання:

Процесор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам’ять

2 x 8 ГБ DDR4-2666 HyperX Fury HX424C15FBK2/16

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

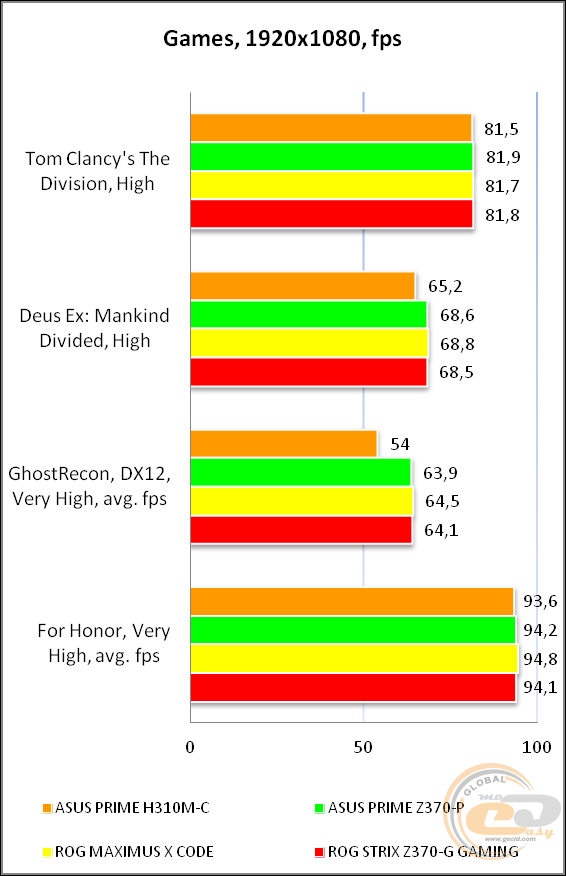

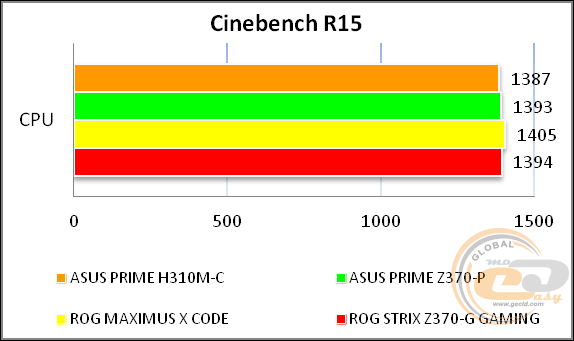

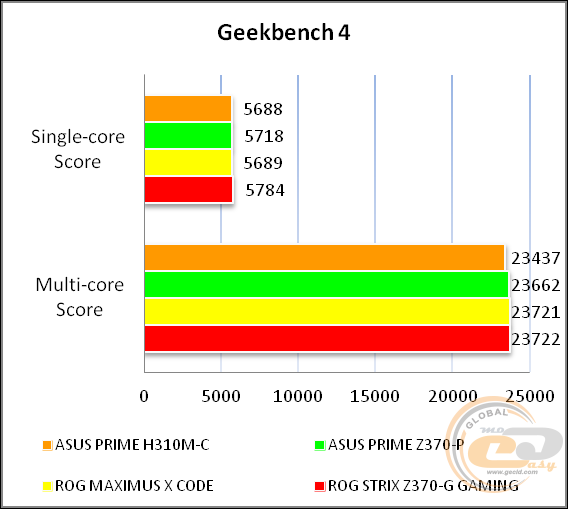

ASUS PRIME H310M-C

ASUS PRIME H310M-C

ASUS PRIME H310M-C

ASUS PRIME H310M-C

ASUS PRIME H310M-C

ASUS PRIME H310M-C

ASUS PRIME H310M-C

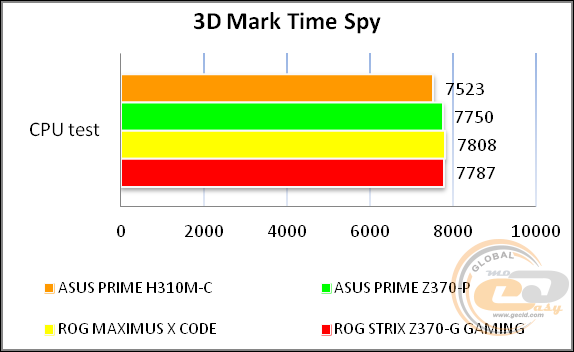

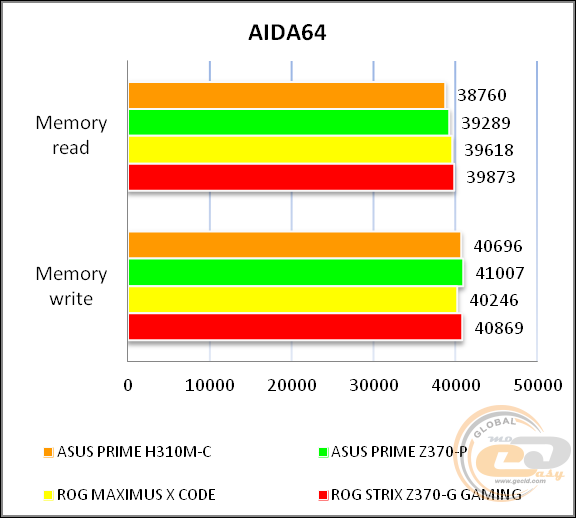

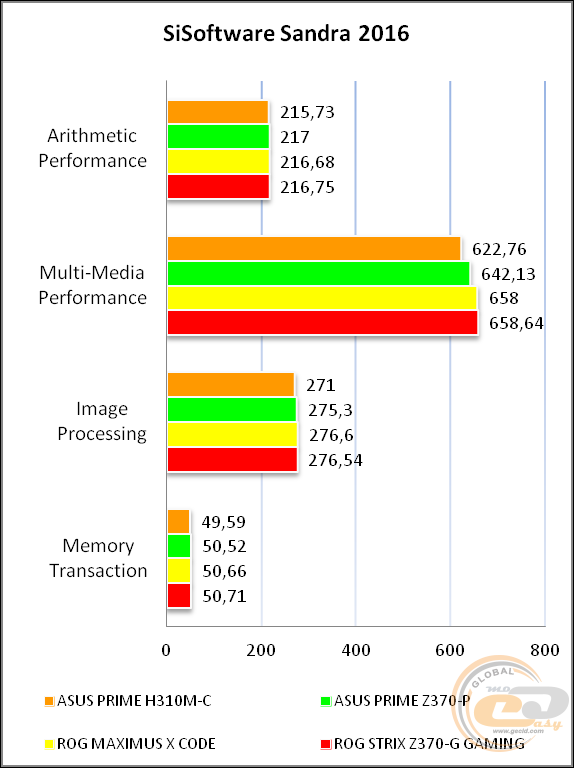

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.05

Відмінно

Рівень шуму, дБ (А)

-82.8

Добре

Динамічний діапазон, дБ (А)

82.7

Добре

Гармонійні викривлення, %

0.0056

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-74.6

Середньо

Інтермодуляційні викривлення + шум, %

0.023

Добре

Взаємопроникнення каналів, дБ

-83.5

Дуже добре

Інтермодуляції на 10 кГц, %

0.023

Добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.06

Відмінно

Рівень шуму, дБ (А)

-90.7

Дуже добре

Динамічний діапазон, дБ (А)

90.6

Дуже добре

Гармонійні викривлення, %

0.0056

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-78.0

Середньо

Інтермодуляційні викривлення + шум, %

0.013

Дуже добре

Взаємопроникнення каналів, дБ

-84.1

Дуже добре

Інтермодуляції на 10 кГц, %

0.011

Дуже добре

Загальна оцінка



Дуже добре

Звукова підсистема материнської плати забезпечує цілком належну якість для офісного використання.

Висновки

Материнська плата ASUS PRIME H310M-C не претендує на лаври надпопулярної моделі зважаючи на своє позиціонування в якості офісного рішення, проте вона все ж представляє певний інтерес завдяки своїй невисокій вартості в районі $80. Основною її перевагою є специфічне оснащення, яке має інтерфейси COM, LPT, PCI, а також ряд доопрацювань від ASUS. До таких можна віднести наявність колодки LPC для швидкого визначення несправності, систему ASUS Self-recovering BIOS, назва якої говорить сама за себе, а також відповідність різним сертифікатами безпеки і додаткову перевірку на надійність, адже ASUS PRIME H310M-C розрахована на роботу в форматі 24/7.

А з особливостей виділимо наявність лише двох DIMM-слотів (конфігурацію підсистеми оперативної пам'яті слід продумати заздалегідь), відсутність радіатора на елементах підсистеми живлення і висока температура дроселів при стрес-тесті топового процесора, а також застарілий інтерфейс BIOS.

Що ж стосується нового чіпсета Intel H310, то він не виглядає якимось проривом і для звичайного користувача практично не відрізняється від свого попередника. Головною його перевагою є можливість для виробників створювати найбільш доступні материнські плати з базовою функціональністю і підтримкою процесорів Intel Coffee Lake.

Переваги:

  • підтримка інтерфейсів COM, LPT, PCI;
  • низька вартість;
  • підвищена надійність;
  • хороший набір портів на інтерфейсній панелі;
  • підтримка ряду корисних фірмових технологій і утиліт.

Особливості:

  • обмеження щодо одночасного використання інтерфейсів дискової підсистеми;
  • наявність лише двох DIMM-слотів;
  • відсутність радіатора на елементах підсистеми живлення;
  • висока температура дроселів у процесі стрес-тесту.

tested

Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії MTIофіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUS, IntelKingstonPhilips і Seasonic за надане для тестового стенда обладнання.
