Огляд і тестування материнської плати ASUS PRIME H310-PLUS: коли слід економити?

Думаємо, ні для кого не таємниця, що найдоступніші материнські плати з підтримкою процесорів Intel Coffee Lake виконані на основі бюджетного чіпсета Intel H310, який забезпечує базову функціональність для сучасних систем. Оскільки він підтримує тільки шість ліній стандарту PCI Express 2.0, то і можливості виробників з оснащення плат вельми обмежені. У результаті немає нічого дивного в тому, що більшість рішень на Intel H310 виконано в компактному форматі microATX, а повнорозмірні ATX-плати зустрічаються куди рідше.

ASUS PRIME H310-PLUS

На даний момент в арсеналі компанії ASUS таких моделей тільки дві: флагманська ASUS TUF H310-PLUS GAMING і доступніша ASUS PRIME H310-PLUS, про яку й піде мова в даному огляді. Давайте розберемося, на чому заощадив виробник у порівнянні з розглянутої раніше материнською платою для зниження кінцевої вартості до $90, і чи варто економити близько $10-15 при збірці домашньої системи.

Специфікація

Модель

ASUS PRIME H310-PLUS

Чіпсет

Intel H310

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

3 x PCI

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 2.0 x4)

4 x SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

2 x роз'єми підключення системного вентилятора (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x PS/2 Combo

1 x D-Sub

1 x HDMI

1 x COM

1 x LPT

1 x RJ45

2 x USB 3.1 Gen 1

2 х USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

ATX

305 x 191 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS PRIME H310-PLUS ASUS PRIME H310-PLUS

ASUS PRIME H310-PLUS постачається у стандартній картонній коробці, оформленій у фірмовому стилі лінійки ASUS PRIME. Вона відрізняється хорошим інформаційним наповненням і якісною кольоровою поліграфією.

ASUS PRIME H310-PLUS

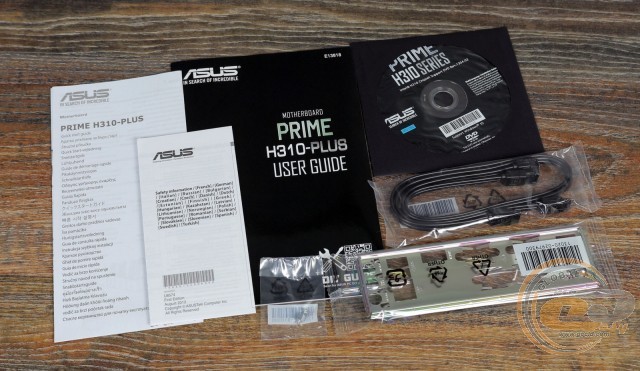

Комплект постачання містить:

  • диск із драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • набір кріпильних гвинтів для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS PRIME H310-PLUS

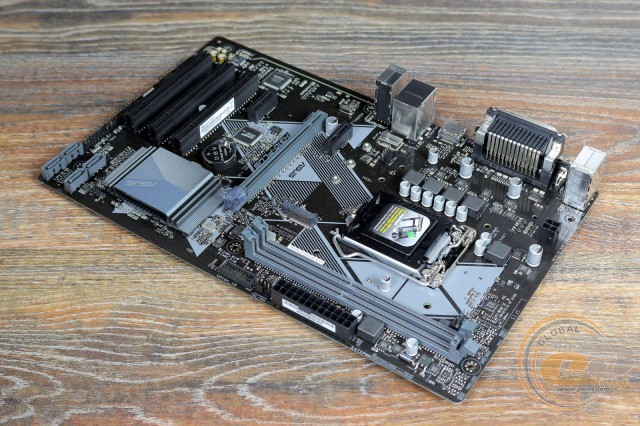

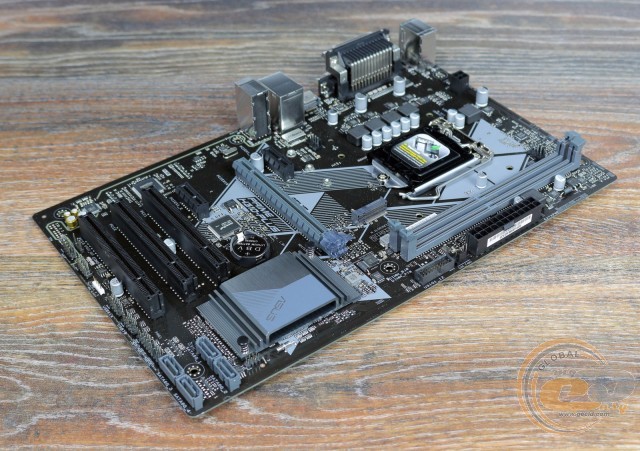

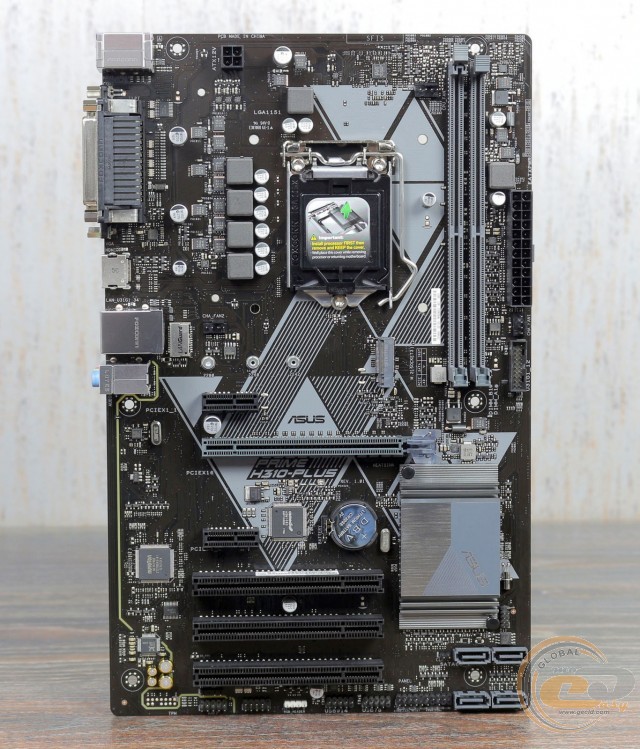

При першому погляді на ASUS PRIME H310-PLUS, відразу розумієш, що перед тобою недорога модель із нижнього цінового сегмента. На це вказують кілька явних ознак: коричнева друкована плата, відсутність радіатора на польових транзисторах, 4-контактний роз'єм живлення ATX12V і нехитре оформлення в сірих тонах.

ASUS PRIME H310-PLUS

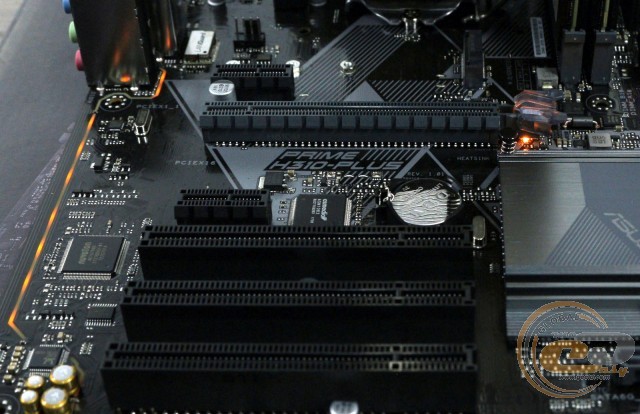

Незважаючи на позиціонування, виробник вирішив додати до моделі і LED-підсвічування. Ілюмінацією володіє засувка слота для відеокарти, а також смуга в області звукової підсистеми. Також наявна і колодка для підключення світлодіодної стрічки з підтримкою технології ASUS Aura Sync для синхронізації її світіння з іншими комплектуючими. А ось підсвічування самої плати може горіти тільки одним кольором.

ASUS PRIME H310-PLUS

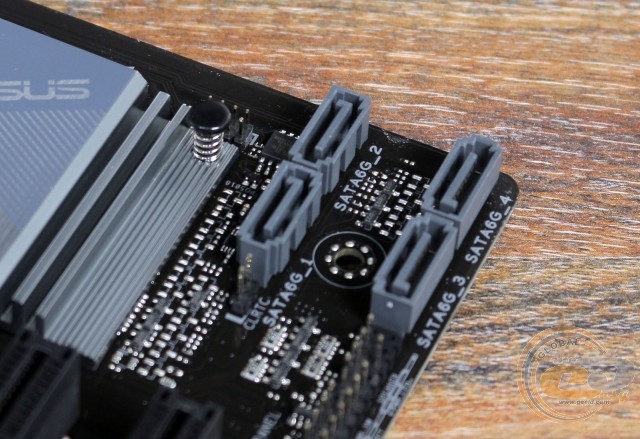

Говорячи про компонування і зручності збірки системи, першочергово хочеться відзначити перпендикулярне розташування портів SATA 6 Гбіт/с. Однак доступ до них може бути ускладнений тільки в разі встановлення габаритної плати розширення в один зі слотів PCI, що малоймовірно. Порадували і DIMM-слоти із засувками тільки з одного боку.

ASUS PRIME H310-PLUS

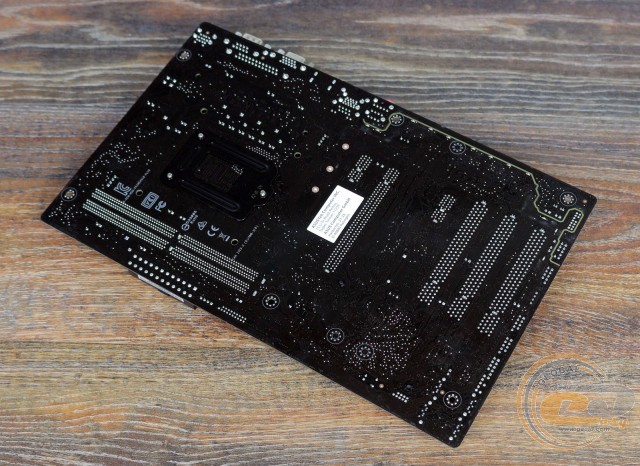

Глянувши на зворотний бік ASUS PRIME H310-PLUS, можна відзначити стандартну опорну пластину процесорного роз'єму, а також той факт, що єдиний радіатор системи охолодження закріплений за допомогою пластикових кліпс.

ASUS PRIME H310-PLUS

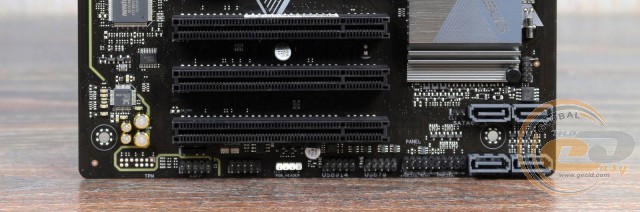

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, порт COM, роз'єм для світлодіодної стрічки, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка двох зовнішніх і чотирьох внутрішніх портів USB 2.0.

ASUS PRIME H310-PLUS

ASUS PRIME H310-PLUS

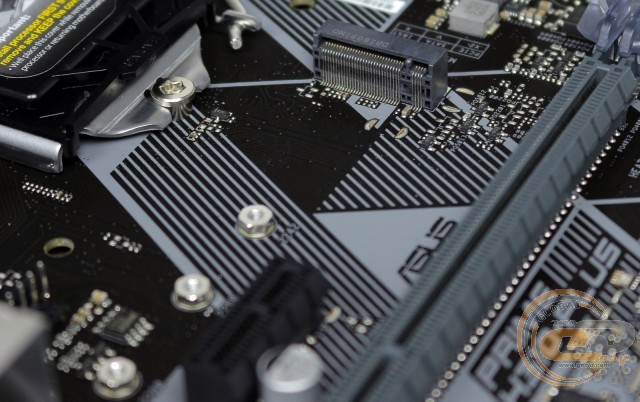

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2 242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній слот M.2 Socket 3 ділить пропускну здатність з одним із портів SATA 6 Гбіт/с («SATA_2»), тому останній буде недоступний при встановленні M.2 SATA-накопичувача.

ASUS PRIME H310-PLUS

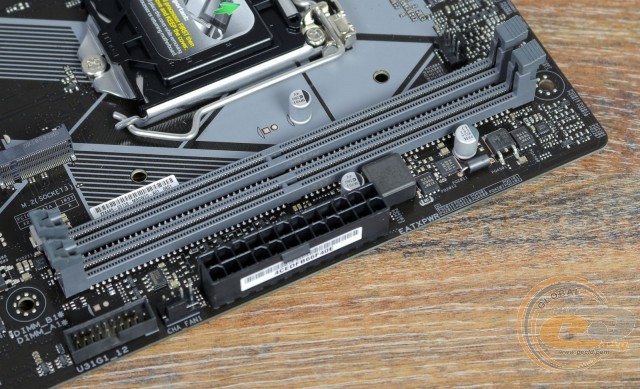

Системна плата оснащена двома DIMM-слотами для модулів оперативної пам'яті максимального стандарту DDR4-2666, які можуть працювати у двоканальному режимі. Обсяг пам'яті може досягати 32 ГБ, чого буде цілком достатньо для повсякденного використання.

Додатково зазначимо розташовану на правому боці колодку підключення виносної панелі з портами USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка двох зовнішніх і двох внутрішніх портів USB 3.1 Gen 1.

ASUS PRIME H310-PLUS

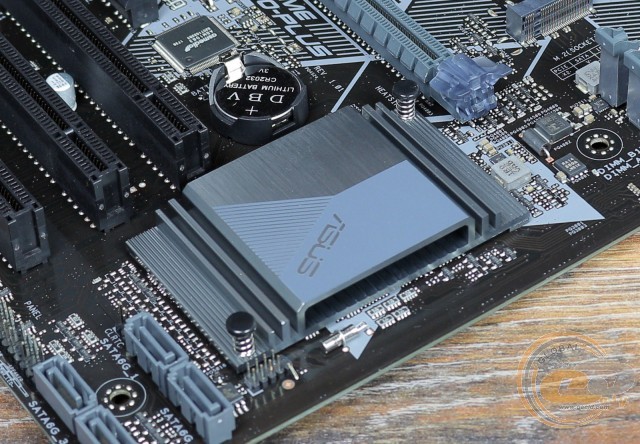

Система охолодження представлена тільки одним алюмінієвим радіатором, який відводить тепло від чіпсета. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 33,4°C;
  • польові транзистори - 97,8°C;
  • дроселі - 93,8°C.

Для початку зазначимо неприємний факт: при роботі системи чути шум дроселів, можливо, нам на тестування дістався не найвдаліший екземпляр плати, і вас ця проблема не торкнеться. Також виділимо високу температуру польових транзисторів і дроселів, так що забувати про хорошу циркуляцію повітря усередині корпусу явно не варто.

З іншого боку, стрес-тест проходив із використанням топового 95-ватного процесора, що і створило таке високе навантаження. З цією ж платою переважно використовуватимуться більш енергоефективні чіпи, тому і температури будуть нижчі, і свисту дроселів може не бути зовсім.

ASUS PRIME H310-PLUS

ASUS PRIME H310-PLUS

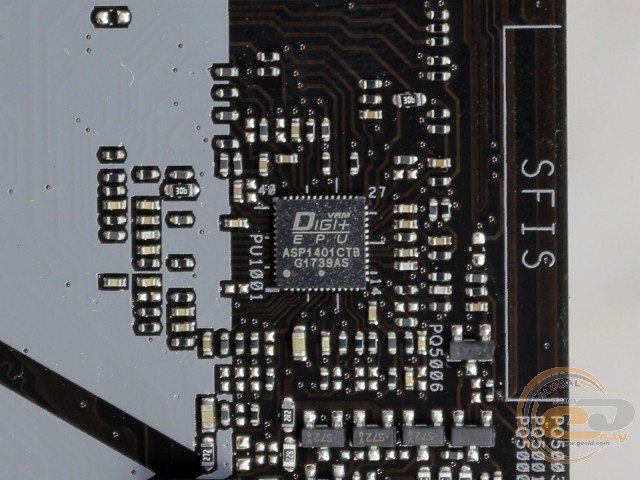

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. В елементну базу входять твердотільні конденсатори, феритові дроселі і МОП-транзистори RA12 і RA14, які ми зустрічали і на дорожчій ASUS TUF B360M-E GAMING. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1401CTB.

ASUS PRIME H310-PLUS

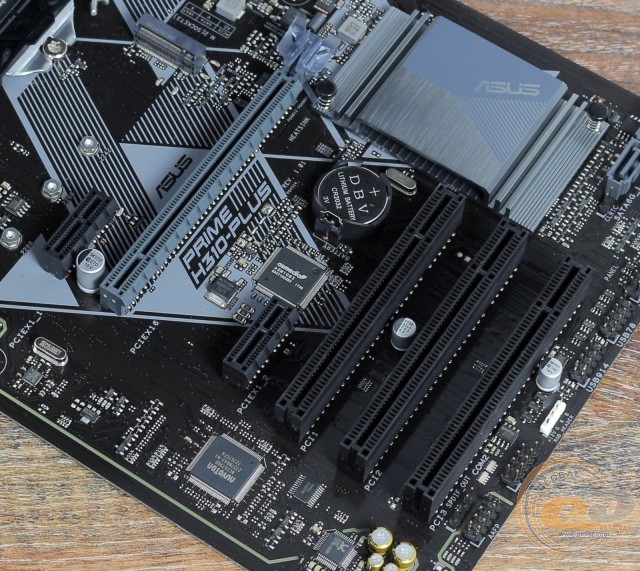

Для розширення функціональності ASUS PRIME H310-PLUS у користувача є в розпорядженні шість слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16;
  3. PCI Express 2.0 x1;
  4. PCI;
  5. PCI;
  6. PCI.

За традицією для плат на Intel H310 ви зможете встановити тільки одну відеокарту, чого, взагалі, буде достатньо для більшості користувачів.
