ASUS PRIME B450M-A

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC887. Вона має японські аудіоконденсатори Nichicon і технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.

ASUS PRIME B450M-A

На інтерфейсну панель тестованої моделі виведені порти:

  • 2 x PS/2;
  • 1 x D-Sub;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x RJ45;
  • 4 x USB 3.1 Gen 1;
  • 2 х USB 3.1 Gen 2;
  • 3 x аудіопорти.

Інтерфейсна панель відрізняється достатньою кількістю портів USB і можливістю вивести на неї порт COM за допомогою відповідної колодки на друкованій платі. Якщо у вас процесор з iGPU, то і відеоінтерфейси зайвими не будуть. А ось наявність всього трьох 3,5-мм аудіопортів засмутить власників багатоканальної акустики.

ASUS PRIME B450M-A

Можливості організації охолодження всередині системного корпуса у ASUS PRIME B450M-A представлені трьома 4-контактними роз'ємами. Один з них слугує для системи охолодження CPU, а ще пара стане в нагоді для підключення системних пропелерів.

UEFI BIOS

Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін головниї вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS PRIME B450M-A

Скориставшись функцією автоматичного розгону, ми підняли частоту AMD Ryzen 7 2700X до 3977 МГц при напрузі 1,319 В. У стрес-тесті його температура склала 70°С, що далеко до критичних 85°С, тому будь-яких негативних наслідків для стабільності роботи системи не було.

ASUS PRIME B450M-A

У ручному режимі отримана частота 4077 МГц при напрузі 1,352 В. Для цього ми підняли множник до 41 і підвищили VDDCR CPU Offset Voltage на 0,15, щоб в BIOS напруга на процесорі склало 1,35 В. Проблем з проходженням стрес-тесту не було, адже температура не перевищувала 76°С.

ASUS PRIME B450M-A

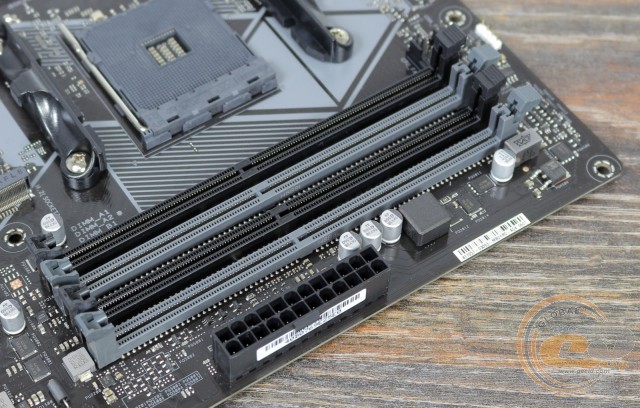

Модулі оперативної пам'яті DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB працювали на швидкості DDR4-3533 МГц, що навіть вище від заявленої межі.

Тестування

Для перевірки можливостей материнської плати ASUS PRIME B450M-A використовувалося обладнання:

Процесор

AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01

Відеокарта

ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC

Накопичувач

Kingston SUV 500/480G

Блок живлення

Seasonic X-760 Gold (SS-560KM Active PFC)

Монітор

Philips Brilliance 240P4QPYNS

ASUS PRIME B450M-A

ASUS PRIME B450M-A

ASUS PRIME B450M-A

ASUS PRIME B450M-A

ASUS PRIME B450M-A

ASUS PRIME B450M-A

ASUS PRIME B450M-A

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.05, -0.03

Відмінно

Рівень шуму, дБ (А)

-83.2

Добре

Динамічний діапазон, дБ (А)

83.2

Добре

Гармонійні викривлення, %

0.00248

Відмінно

Гармонійні викривлення + шум, дБ(A)

-75.9

Посередньо

Інтермодуляційні викривлення + шум, %

0.021

Добре

Взаємопроникнення каналів, дБ

-80.1

Дуже добре

Інтермодуляції на 10 кГц, %

0.019

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.04

Відмінно

Рівень шуму, дБ (А)

-83.6

Добре

Динамічний діапазон, дБ (А)

83.6

Добре

Гармонійні викривлення, %

0.00390

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.2

Посередньо

Інтермодуляційні викривлення + шум, %

0.020

Дуже добре

Взаємопроникнення каналів, дБ

-75.7

Дуже добре

Інтермодуляції на 10 кГц, %

0.019

Дуже добре

Загальна оцінка



Дуже добре

Незважаючи на наявність бюджетного кодека Realtek ALC887, якості звукової підсистеми буде достатньо для більшості невимогливих користувачів. При бажанні можна встановити дискретну звукову карту з інтерфейсом PCI Express.

Підсумки

ASUS PRIME B450M-A

При середній вартості близько $85, материнська плата ASUS PRIME B450M-A володіє гідним оснащенням. Не виходячи за психологічну позначку в $100, ви отримуєте підтримку USB 3.1 Gen 2, чотири DIMM-слоти для легкого розширення підсистеми оперативної пам'яті, можливість розгону ОЗП і процесора, можливість встановлення швидкого M.2-накопичувача в режимі PCIe x4, три відеовиходи, а також можливість реалізувати порт COM.

Звичайно, не обійшлося і без низки спрощень. До них можна віднести просту звукову підсистему, незручне підключення багатоканальної акустики, мережевий контролер базового рівня і відсутність радіаторів на елементах підсистеми живлення. Останні, мабуть, є найбільш важливим, якщо ви плануєте розгін. Тому заздалегідь потурбуйтесь про хорошу циркуляцію повітря усередині корпуса. Також відзначимо традиційне обмеження щодо одночасного використання інтерфейсів дискової підсистеми.

У результаті ASUS PRIME B450M-A можна сміливо розглядати як основу для недорогої компактної домашньої системи з можливістю трохи підвищити продуктивність шляхом розгону.

Переваги:

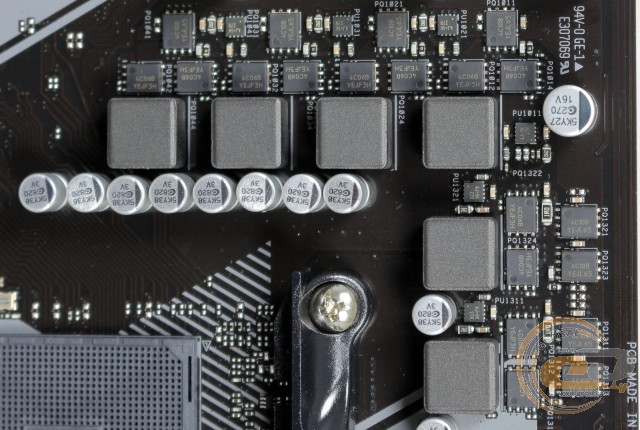

  • цифрова підсистема живлення;
  • підтримка швидких модулів ОЗП;

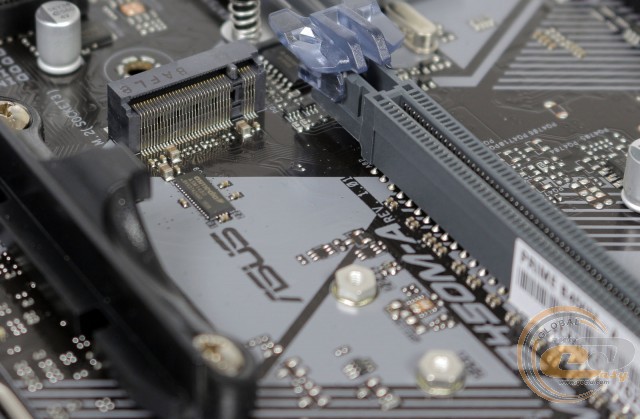

  • можливість встановлення M.2-накопичувача;
  • наявність портів USB 3.1 Gen 2;
  • можливість розгону процесора і оперативної пам'яті;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • незручне підключення багатоканальної акустики;
  • висока температура підсистеми живлення при розгоні;

optimal price

Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.
