Огляд материнської плати ASUS PRIME B450-PLUS: на всі 100

У недалекому майбутньому AMD порадує анонсом процесорів Ryzen 3-го покоління для платформи Socket AM4. Разом з ними очікується дебют нових топових материнських плат на базі чіпсета AMD X570. Деякі з них уже встигли засвітитися в мережі. До слова, на поточне покоління процесорів не так давно були знижені ціни, тому бажаючим заощадити зараз саме час задуматися про збірку нової системи за розумні гроші.

ASUS PRIME B450-PLUS

У будь-якому разі Ryzen 3-го покоління будуть сумісні і з поточними платами під Socket AM4. З позиції ціна/можливості зараз дуже гідно виглядають моделі на чіпсеті AMD B450. З одним із них ми і познайомимося в даному огляді. Йтиметься про ASUS PRIME B450-PLUS. Поки це найдоступніша плата формату ATX в арсеналі виробника. Звичайно, не варто очікувати надможливостей від моделі вартістю трохи більше за $100, однак оцінити її потенціал у 2019 році ми цілком зможемо. Давайте для початку подивимося на її характеристики.

Специфікація

Модель

ASUS PRIME B450-PLUS

Чіпсет

AMD B450

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen 1- і 2-го поколінь / Ryzen з графікою Radeon Vega / Athlon з графікою Radeon Vega

Підтримка пам'яті

4 x DIMM- слоти з підтримкою максимум 64 ГБ пам'яті з частотою до  DDR4-3466 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (х16 для AMD Ryzen / x8 для AMD Ryzen з графікою Radeon Vega / x4 для AMD Athlon з графікою Radeon Vega)

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4 (SATA для AMD Athlon))

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887-VD2

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення  ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм водоблока СВО (4-контактний)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 1 Type-C

2 х USB 3.1 Gen 2 Type-A

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

128 Mбіт Flash ROM, UEFI AMI BIOS, PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

ATX

305 x 234 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS PRIME B450-PLUS ASUS PRIME B450-PLUS

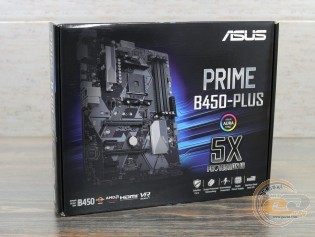

Материнська плата постачається в картонній упаковці з відмінним інформаційним наповненням. Воно повністю відображає основні її особливості та переваги.

ASUS PRIME B450-PLUS

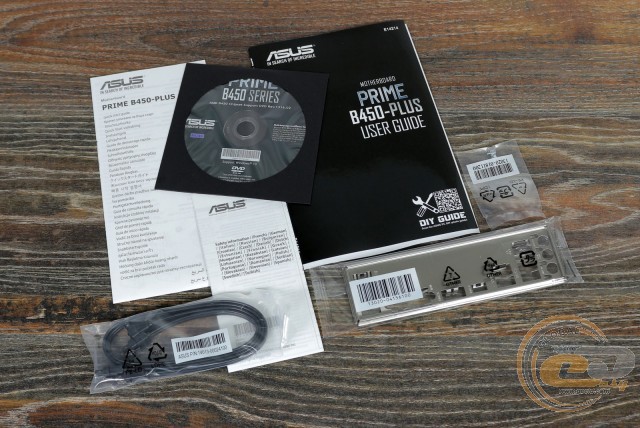

Комплект постачання містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • набір кріпильних гвинтів для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS PRIME B450-PLUS

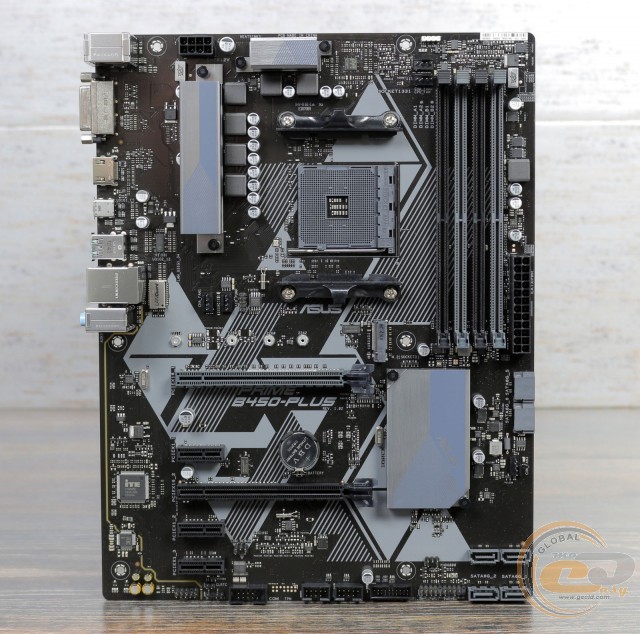

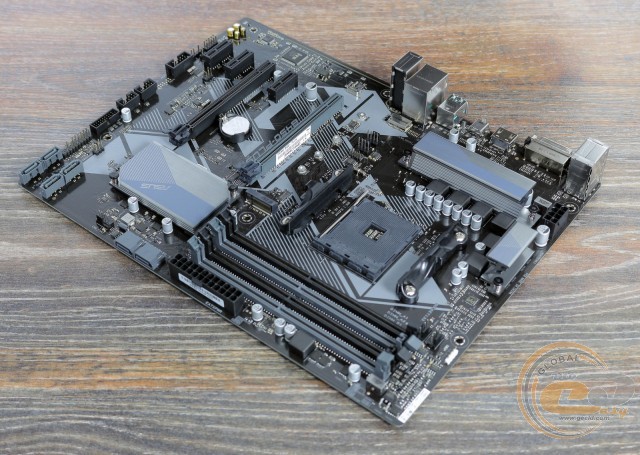

ASUS PRIME B450-PLUS виглядає цілком гідно для свого цінового сегмента. Друкована плата коричневого кольору і проста форма радіаторів відразу видають у ній недорогу модель, але оригінальний візерунок скрашує стандартний вигляд.

ASUS PRIME B450-PLUS

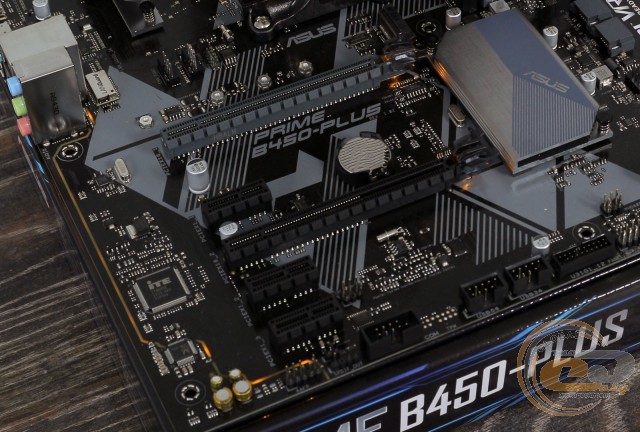

Також є LED-підсвічування. Світлодіоди знаходяться під прозорими засувками слотів розширення PCI Express x16 і в світиться смузі в області звукової підсистеми. Присутня і колодка підключення LED-стрічки.

ASUS PRIME B450-PLUS

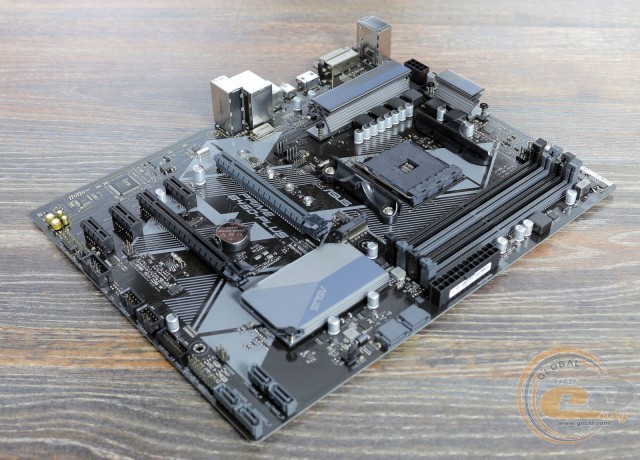

У компонуванні і зручності збірки системи хочеться відзначити перпендикулярне розташування чотирьох з шести портів SATA 6 Гбіт/с. Доступ до них може бути ускладнений тільки в разі встановлення габаритної плати розширення в нижній слот PCI Express 3.0 x1, що малоймовірно. До розташування інших елементів претензій у нас не виникло, якщо не брати до уваги відсутність кріпильних отворів по всьому правому краю плати. Зате порадувало наявність засувок тільки з одного бока DIMM-слотів.

ASUS PRIME B450-PLUS

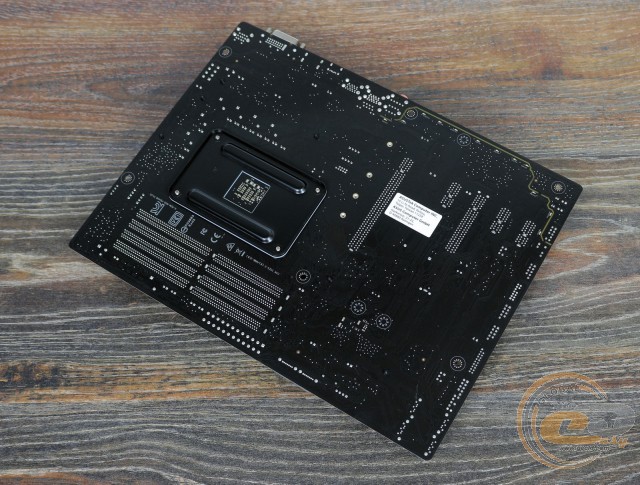

Глянувши на зворотну боковину ASUS PRIME B450-PLUS, можна відзначити стандартну опорну пластину процесорного роз'єму. Усі три радіатора системи охолодження закріплені за допомогою пластикових кліпс, що є поширеним рішенням для доступних моделей.

ASUS PRIME B450-PLUS

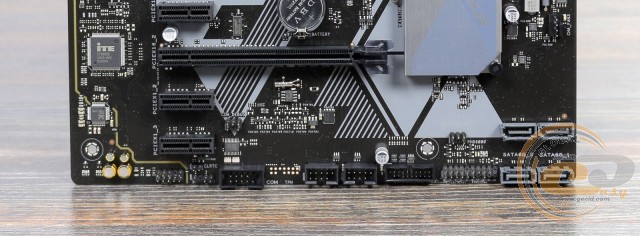

У нижній частині знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S/PDIF out, джампер для скидання CMOS, а також колодка підключення фронтальної панелі.

Додатково зазначимо дві колодки для активації портів USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх і двох зовнішніх. Що ж стосується USB 3.1 Gen 1, то їх усього п'ять: два внутрішніх і три на інтерфейсній панелі.

ASUS PRIME B450-PLUS

ASUS PRIME B450-PLUS

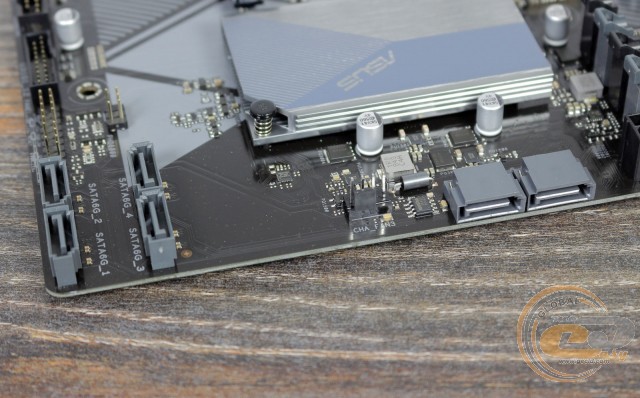

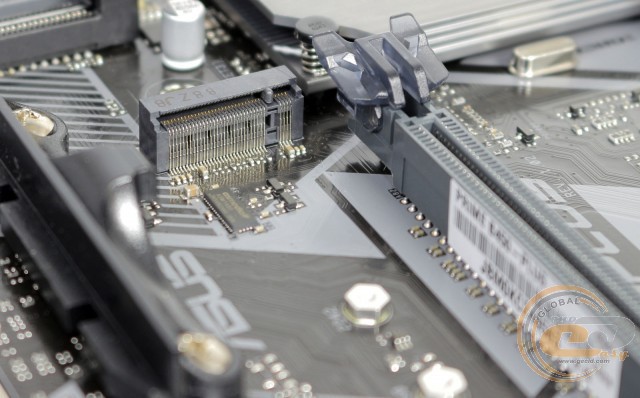

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD M.2 2242, M.2 2260, M.2 2280, M.2 22110) і шістьма портами SATA 6 Гбіт/с. При встановленому процесору AMD Ryzen слот M.2 підтримує як SATA, так і PCIE 3.0 x4 накопичувачі. А ось для AMD Athlon можлива робота тільки в режимі SATA. За браком вільних чіпсетних ліній, інтерфейс M.2 Socket 3 ділить пропускну здатність із двома портами SATA 6 Гбіт/с (на схемі «SATA_5/6»).

ASUS PRIME B450-PLUS

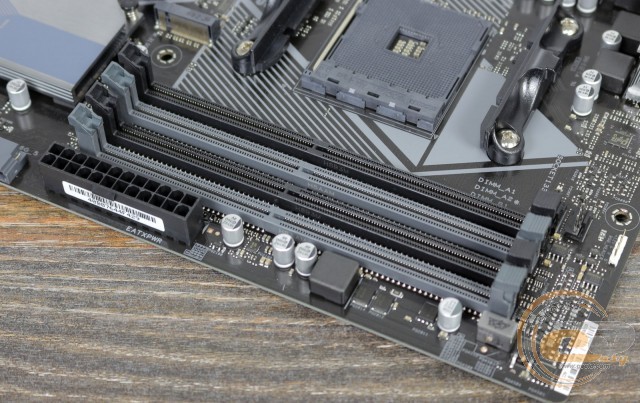

Системна плата ASUS PRIME B450-PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3466 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

ASUS PRIME B450-PLUS

ASUS PRIME B450-PLUS

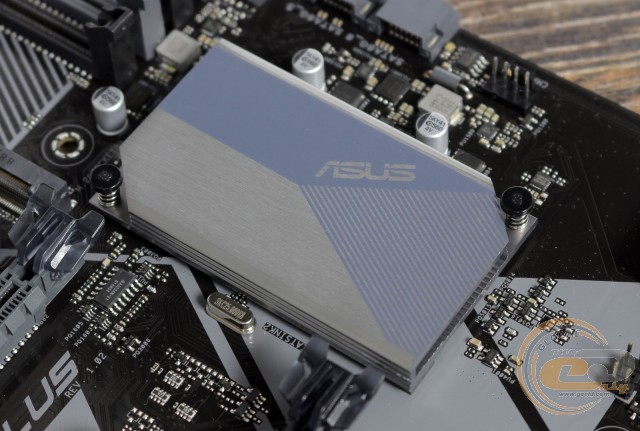

Система охолодження складається з трьох алюмінієвих радіаторів. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 39,4°C (при розгоні - 39,5°C);
  • верхній радіатор охолодження елементів підсистеми живлення - 50,5°C (при розгоні - 53,8°C);
  • нижній радіатор охолодження елементів підсистеми живлення -57,4°C (при розгоні - 66,6°C);
  • дроселі підсистеми живлення - 74,2°C (при розгоні - 87,5°C).

Якщо не брати до уваги температуру дроселів, то отримані результати цілком гідні для недорогої плати. Однак любителям розгону доведеться подбати про гарну циркуляцію повітря усередині корпуса або про додаткове охолодження зони VRM.

ASUS PRIME B450-PLUS

ASUS PRIME B450-PLUS

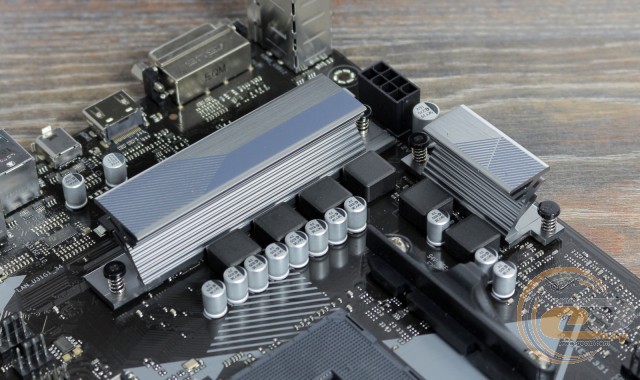

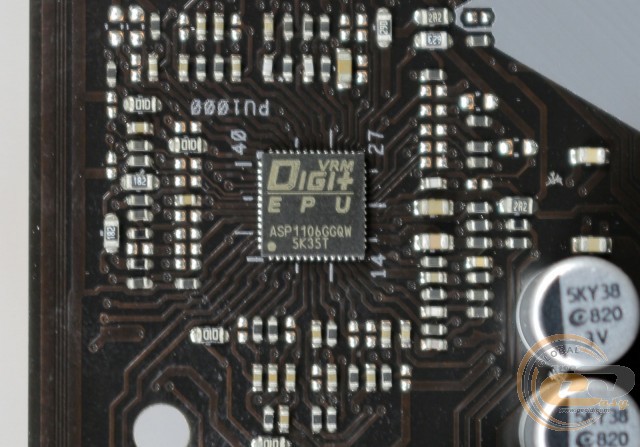

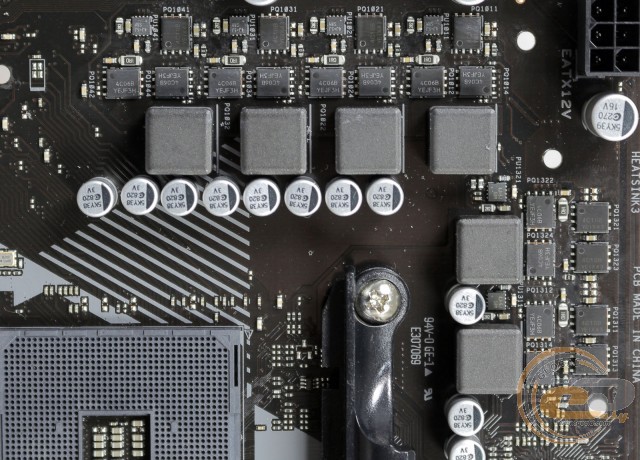

Живлення процесора здійснюється по 6-фазній схемі для обчислювальних ядер і додаткових вузлів. Елементна база складається з твердотільних конденсаторів, феритових дроселів та МОП-транзисторів On Semiconductor 4C06B і 4C10B. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW.

ASUS PRIME B450-PLUS

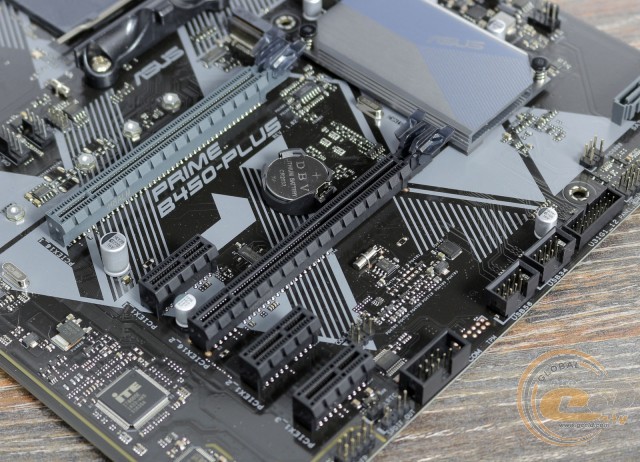

Для розширення функціональності у користувача є в розпорядженні п'ять слотів:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x4;
  4. PCI Express 2.0 x1;
  5. PCI Express 2.0 x1.

З двох слотів PCI Express x16 до процесора підключений тільки верхній, який і використовує всі доступні 16 процесорних ліній стандарту PCIe 3.0 (8 для AMD Ryzen з графікою Radeon Vega або 4 для AMD Athlon). Другий слот підключений до чіпсету і використовує тільки 4 лінії. У результаті любителям встановити пару відеокарт доведеться обмежитися рішеннями на основі AMD і не найшвидшою схемою x16+x4.
