Огляд і тестування материнської плати ASUS PRIME B360M-K: дешевше нікуди

Незважаючи на появу нових лінійок продукції, компанія ASUS не забуває про свою, мабуть, найбільш популярну серію в масовому сегменті, а саме про ASUS PRIME, і продовжує наповнювати її цікавими рішеннями по поєднанню таких важливих чинників, як ціна і можливості. Погодьтеся, адже далеко не всім потрібні топові ігрові мережеві контролери, флагманські звукові підсистеми, підтримка бездротових інтерфейсів і т.д. І якщо ви саме такий покупець, тоді ряд рішень під лейблом ASUS PRIME вас точно зацікавить.

ASUS PRIME B360M-K

У даному огляді ми розглянемо бюджетну материнську плату ASUS PRIME B360M-K формату microATX, яка є однією з найдоступніших компактних моделей на Intel B360 від іменитого тайванського виробника. Давайте ж з'ясуємо, на чому довелося заощадити заради досягнення такої низької кінцевої вартості.

Специфікація

Модель

ASUS PRIME B360M-K

Чіпсет

Intel B360

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (x16)

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм підключення системних вентиляторів (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x PS/2

1 x DVI-D

1 x D-Sub

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 х TPM

1 x S/PDIF Out

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

microATX

226 x 185 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS PRIME B360M-K ASUS PRIME B360M-K

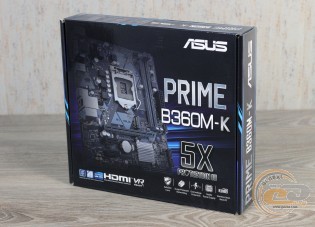

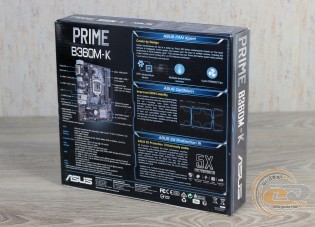

ASUS PRIME B360M-K постачається у стандартній картонній коробці, оформленій у фірмовому стилі лінійки ASUS PRIME. Вона відрізняється хорошим інформаційним наповненням і якісною кольоровою поліграфією.

ASUS PRIME B360M-K

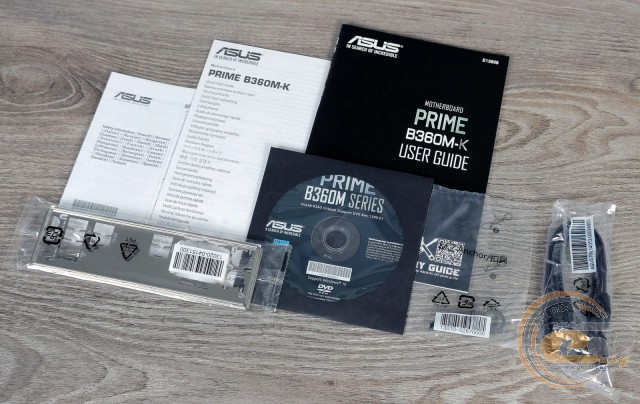

Комплект постачання повністю відповідає невисокій вартості моделі і містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • кріплення накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS PRIME B360M-K

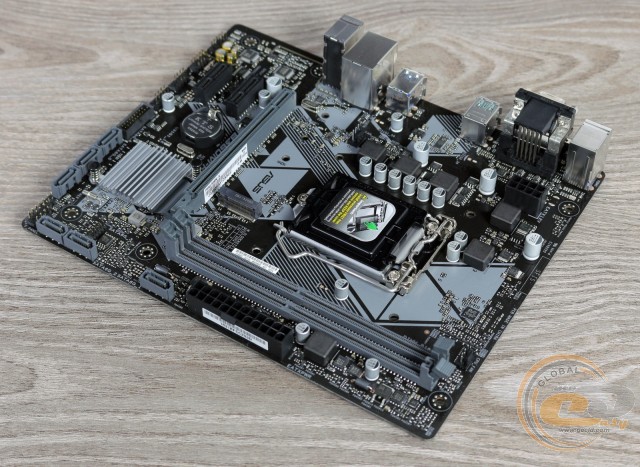

Дизайн ASUS PRIME B360M-K є традиційним для фірмових рішень даного цінового сегменту, з переважанням коричневого кольору з сірим візерунком. У даному випадку перед нами формат microATX з дещо зменшеною шириною (226 х 185 мм), оскільки слотів для встановлення модулів ОЗП усього два.

ASUS PRIME B360M-K

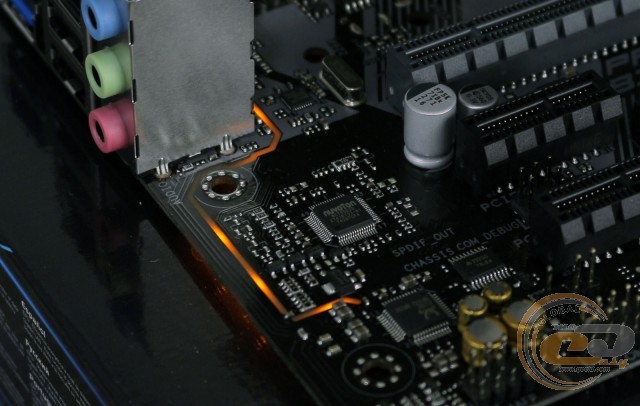

Приємним бонусом є наявність LED-підсвічування, проте це не ASUS AURA Sync, а більш простий варіант у вигляді підсвічуються смуги в області звукової підсистеми. Колодки підключення світлодіодних стрічок відсутні.

ASUS PRIME B360M-K

Говорячи про компонування і зручність збірки системи, першочергово хочеться відзначити перпендикулярне розташування портів SATA 6 Гбіт/с. Однак доступ до них може бути ускладнений тільки в разі встановлення габаритної відеокарти з трьохслотовим кольором або дуже великою платою розширення, встановленої в один з двох слотів PCI Express 3.0 x1. Порадувало, що DIMM-слоти оснащені засувками тільки з одного боку, а ось зміщення кріпильних отворів у правій частині змушує проявляти обережність при підключенні знаходяться там інтерфейсів. До розташування інших елементів претензій у нас не виникло.

ASUS PRIME B360M-K

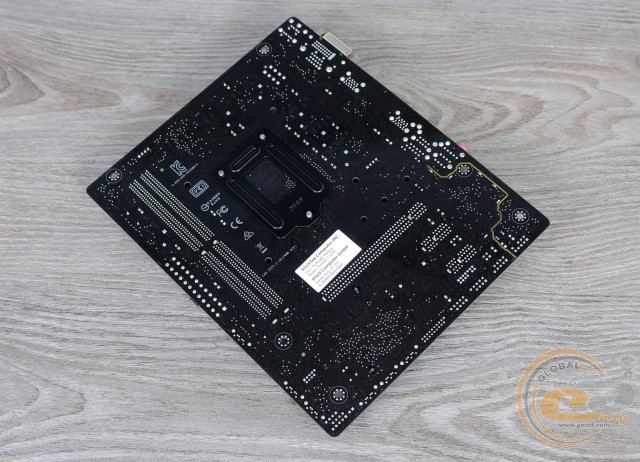

На зворотному боці ASUS PRIME B360M-K нас зустрічає традиційна опорна пластина процесорного роз'єму, а також пластикові кліпси кріплення єдиного радіатора.

ASUS PRIME B360M-K

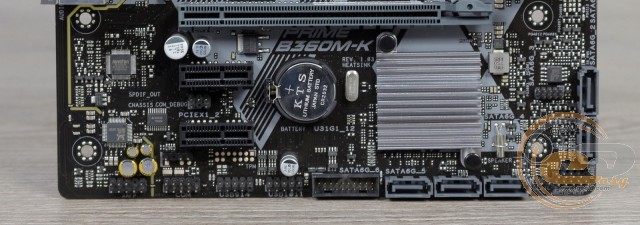

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S/PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх всього чотири: по два внутрішніх і зовнішніх.

ASUS PRIME B360M-K

ASUS PRIME B360M-K

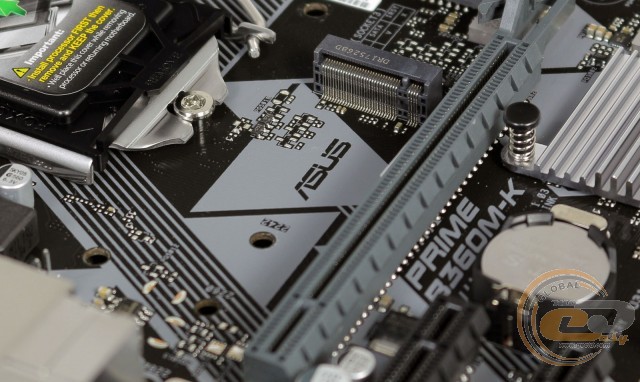

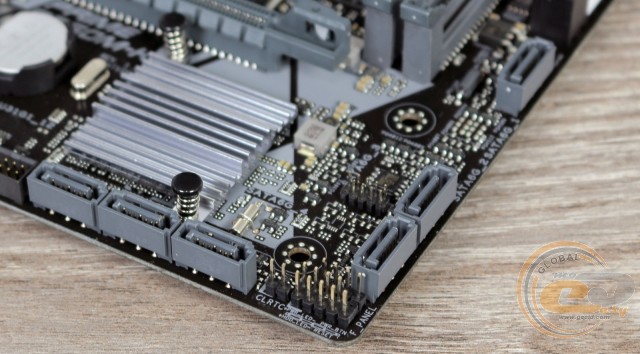

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2 242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних чіпсетний ліній, слот M.2 Socket 3 ділить пропускну здатність з портом SATA 6 Гбіт/с («SATA_2») при встановленні SATA-накопичувача.

ASUS PRIME B360M-K

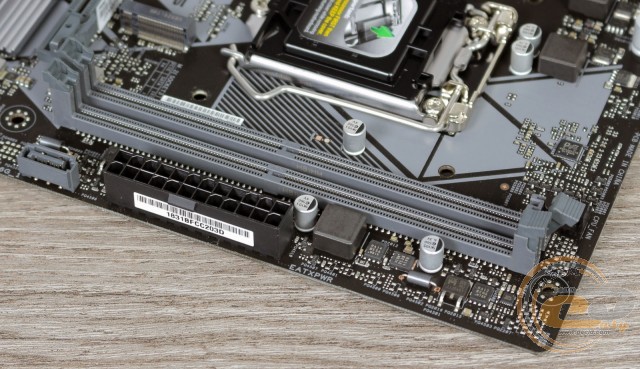

Системна плата ASUS PRIME B360M-K оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Підтримуються планки, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо для більшості поставлених завдань.

ASUS PRIME B360M-K

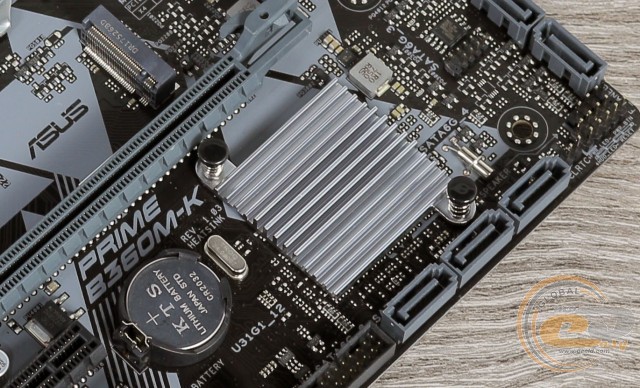

Система охолодження складається тільки з одного радіатора, який відповідає за відведення тепла від чіпсета. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 40,5°C;
  • дроселі підсистеми живлення - 93,5°C.

Як і у випадку з ASUS TUF H310M-PLUS GAMING, температура дроселів досить висока, але тестування проходило у стрес-тесті, і при цьому система працювала стабільно і без тротлінга. У звичайному режимі і в парі з менш «гарячими» процесорами показники повинні бути нижчі. Але в будь-якому випадку необхідно буде добре подбати про циркуляцію повітря усередині корпусу.

ASUS PRIME B360M-K

ASUS PRIME B360M-K

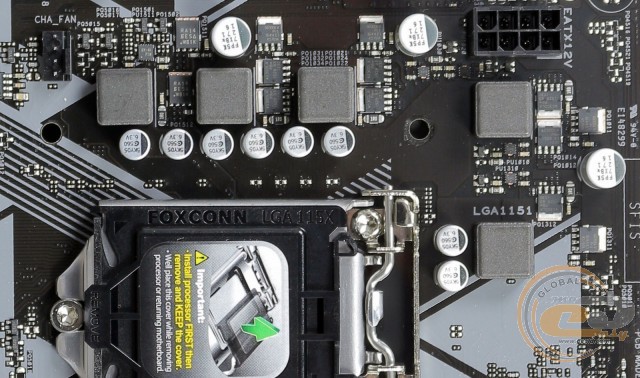

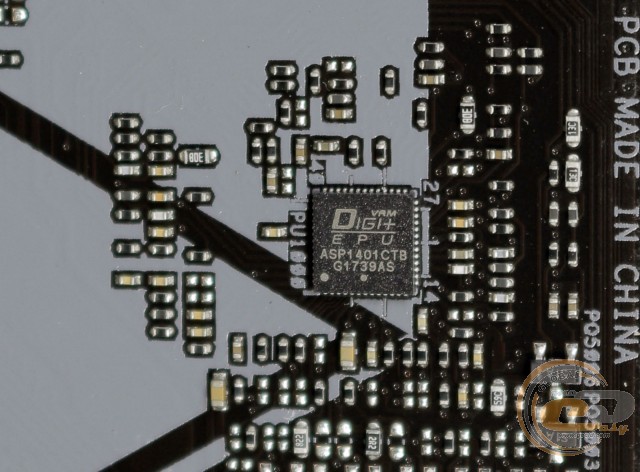

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1401CTB.

ASUS PRIME B360M-K

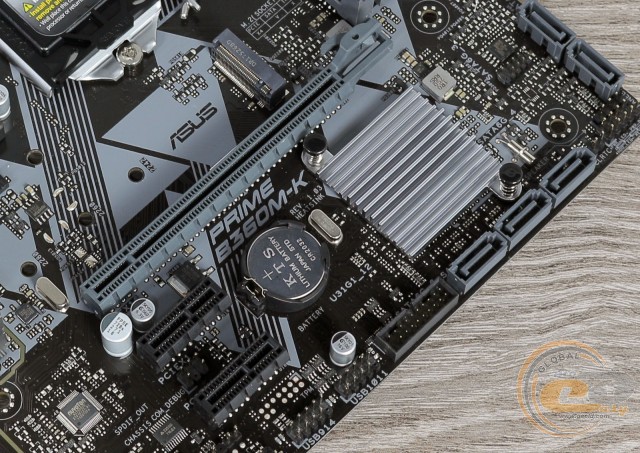

Для розширення функціональності ASUS PRIME B360M-K у користувача є в розпорядженні три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1.

Таким чином, ви зможете встановити тільки одну відеокарту і пару додаткових плат розширення.
