Огляд материнської плати ASUS PRIME B360M-D: для офісних систем

Завжди цікаво подивитися, що пропонують виробники в своїх флагманських рішеннях і якими перевагами вони заманюють покупця, але бюджетний сегмент також не варто залишати без уваги. Тому сьогодні ми вирішили розглянути цікаву модель ASUS PRIME B360M-D.

ASUS PRIME B360M-D

Вона виконана у форматі microATX. Головною її особливістю є підтримка застарілих інтерфейсів COM, PCI і D-Sub. Давайте ж поглянемо на повний перелік її характеристик і з'ясуємо, чи є вона оптимальним вибором для збірки домашнього ПК або офісної системи.

Специфікація

Модель

ASUS PRIME B360M-D

Чіпсет

Intel B360

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (x16)

2 x PCI Express 3.0 x1

1 x PCI

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єми вентилятора CPU (4-контактний)

1 x роз'єми підключення системних вентиляторів (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x PS/2 Combo

1 x D-Sub

1 x HDMI

1 x COM

1 x RJ45

2 x USB 2.0

4 х USB 3.1 Gen 1

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

microATX

244 x 187 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS PRIME B360M-D ASUS PRIME B360M-D

ASUS PRIME B360M-D постачається в звичній картонній коробці з якісною кольоровою поліграфією і хорошим інформаційним наповненням. На її боковинах можна ознайомитися із зовнішнім виглядом материнської плати і її перевагами.

ASUS PRIME B360M-D

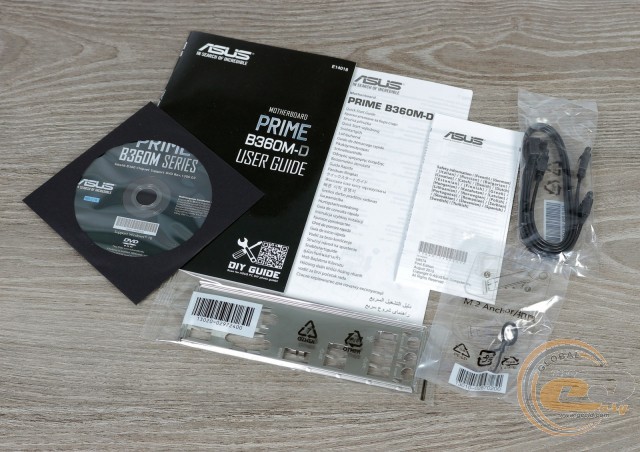

Комплект постачання повністю відповідає невисокій вартості моделі і містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • кріплення M.2-накопичувача;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS PRIME B360M-D

Довго зупинятися на дизайні ASUS PRIME B360M-D явно немає сенсу, оскільки перед нами типова представниця лінійки ASUS PRIME з нижнього цінового сегмента. Є всі традиційні ознаки бюджетної моделі: друкована плата коричневого кольору, відсутність радіаторів на елементах підсистеми живлення і простенький охолоджувач чіпсета. Окремо відзначимо зменшену до 187 мм завширшки плати.

ASUS PRIME B360M-D

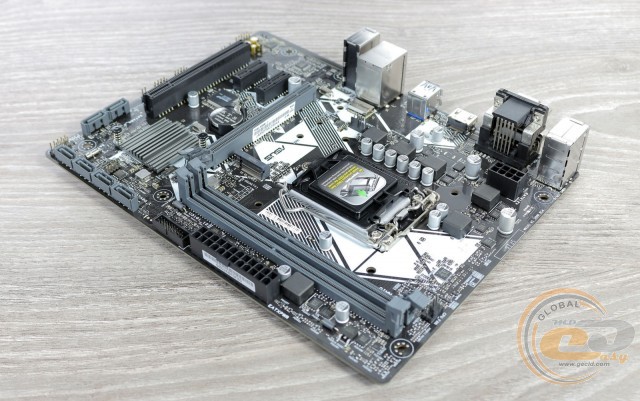

В її компонуванні виділимо перпендикулярне розташування портів SATA 6 Гбіт/с. Доступ до чотирьох з них може бути ускладнений встановленням габаритної відеокарти з трьохслотовим кулером або дуже великою платою розширення в одному з інших слотів. З приємного відзначимо DIMM-слоти з засувками тільки з одного боку.

ASUS PRIME B360M-D

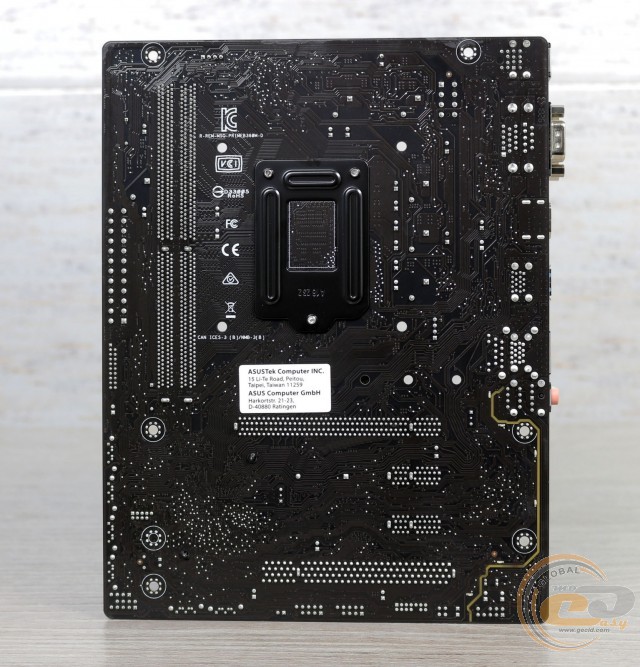

На зворотному боці ASUS PRIME B360M-D притулилася опорна пластина процесорного роз'єму і пластикові кліпси кріплення єдиного радіатора.

ASUS PRIME B360M-D

У нижній частині плати знаходяться елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо пару колодок для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх USB 2.0.

ASUS PRIME B360M-D

ASUS PRIME B360M-D

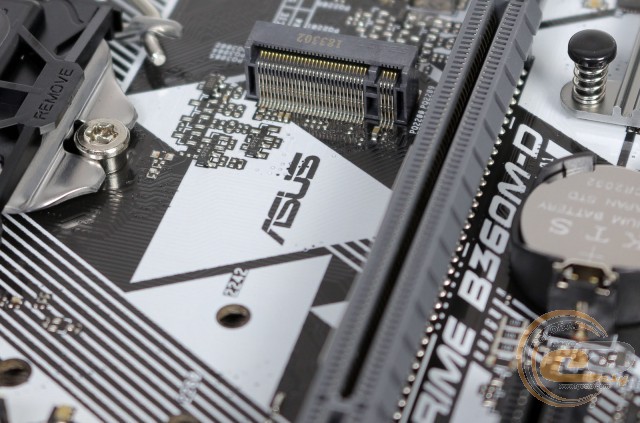

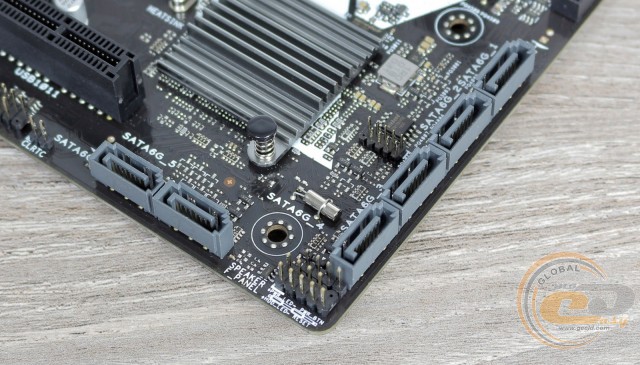

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2 242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних чіпсетний ліній, слот M.2 Socket 3 ділить пропускну здатність з портом SATA 6 Гбіт/с («SATA_2») при встановленні SATA-накопичувача.

ASUS PRIME B360M-D

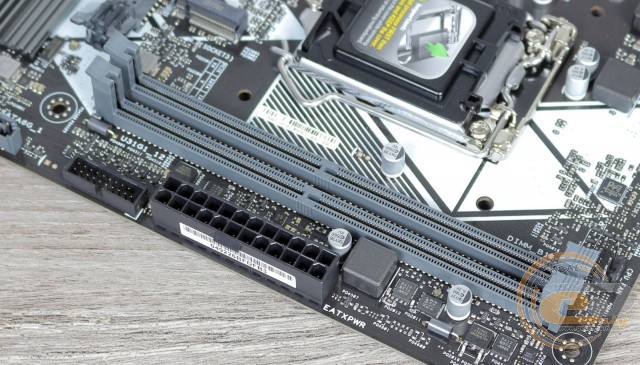

Тестована модель оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Підтримуються планки, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 32 ГБ.

Також на правій стороні розташувалася колодка підключення виносної панелі з портами USB 3.1 Gen 1. Усього на платі силами чіпсета реалізовано шість таких інтерфейсів: два внутрішніх і чотири зовнішніх.

ASUS PRIME B360M-D

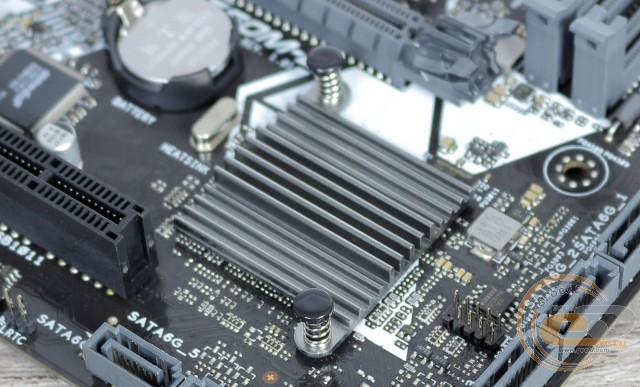

Система охолодження складається тільки з одного радіатора, який відповідає за відведення тепла від чіпсета. Під час тестування були зафіксовані температурні показники:

  • радіатор охолодження чіпсета - 43,1°C;
  • польові транзистори - 107,5°C;
  • дроселі підсистеми живлення - 99,3°C.

Температура дроселів і польових транзисторів дуже висока - плата явно не розрахована на стрес-тест продуктивних 95-ватних CPU. А ось з енергоефективними моделями показники повинні бути нижчі. У будь-якому випадку не варто забувати про хорошу циркуляції повітря усередині корпуса.

ASUS PRIME B360M-D

ASUS PRIME B360M-D

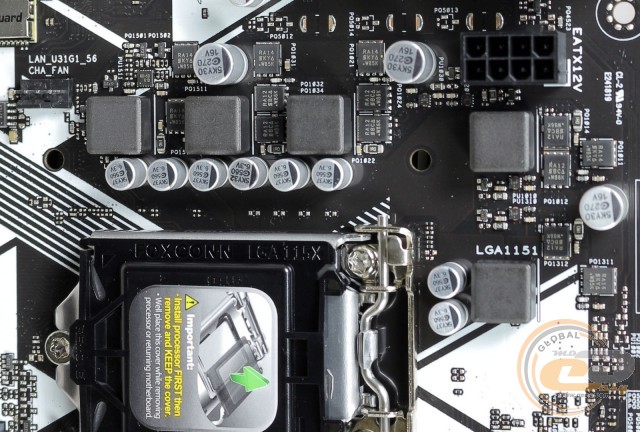

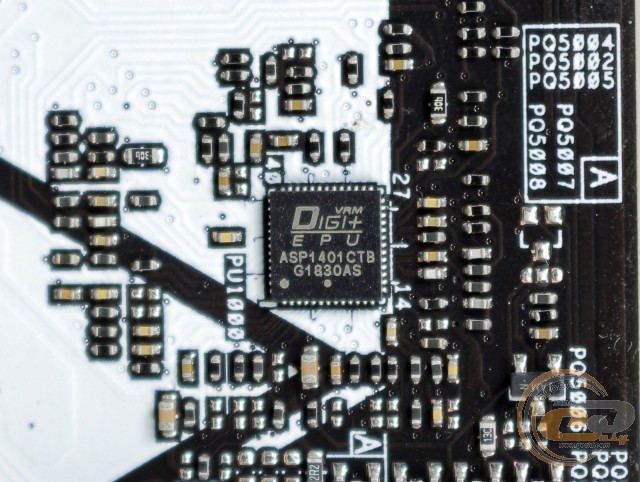

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база має твердотільні конденсатори, феритові дроселі і МОП-транзистори Vishay RA12 і RA14. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1401CTB.

ASUS PRIME B360M-D

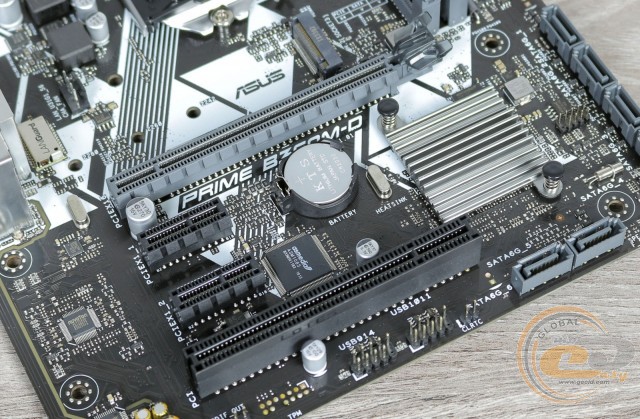

Для розширення функціональності ASUS PRIME B360M-D є чотири слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI.

Таким чином, ви зможете встановити тільки одну відеокарту і кілька додаткових плат розширення.
