Огляд і тестування материнської плати ASUS PRIME B360M-A: оптимальний вибір?

Ситуація на ринку склалася таким чином, що материнські плати на чіпсеті Intel B360 є найбільш привабливими для економних користувачів, що бажають зібрати систему без можливості розгону, але з підтримкою сучасних інтерфейсів і без переплати за непотрібну функціональність.

ASUS PRIME B360M-A

Прекрасно розуміючи цю тенденцію, виробники продовжують наповнювати свої лінійки відповідними материнськими платами. Не стала винятком і ASUS, в асортименті якої можна знайти вже близько п'ятнадцяти моделей різних форматів. У даному ж огляді ми познайомимо вас з однією з найдоступніших microATX-новинок від тайванського виробника. Йтиметься про ASUS PRIME B360M-A, яка за сумісництвом доводиться старшою сестрою розглянутої нами раніше ASUS PRIME B360M-K. Давайте ж познайомимося з нею ближче і заодно порівняємо її з більш доступною сусідкою лінійки.

Специфікація

Модель

ASUS PRIME B360M-A

Чіпсет

Intel B360

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи  Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM- слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (x16)

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x PS/2

1 x DVI-D

1 x D-Sub

1 x HDMI

1 x RJ45

2 x USB 2.0

1 x USB 3.1 Gen 1 Type-C

2 х USB 3.1 Gen 2

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 х TPM

1 x S/PDIF Out

1 x COM

1 x LPT

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

microATX

244 x 206 мм

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS PRIME B360M-A ASUS PRIME B360M-A

ASUS PRIME B360M-A постачається у стандартній картонній коробці, оформленій у фірмовому стилі лінійки ASUS PRIME. Вона відрізняється хорошим інформаційним наповненням і якісною кольоровою поліграфією.

ASUS PRIME B360M-A

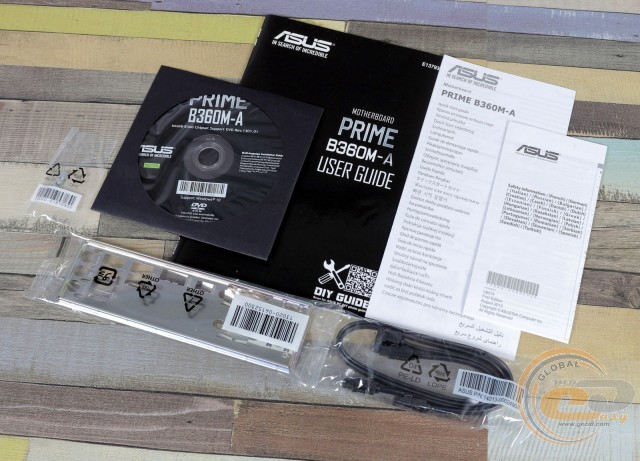

Комплект постачання повністю відповідає невисокій вартості моделі і має:

  • диск із драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • гвинти кріплення накопичувачів M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS PRIME B360M-A

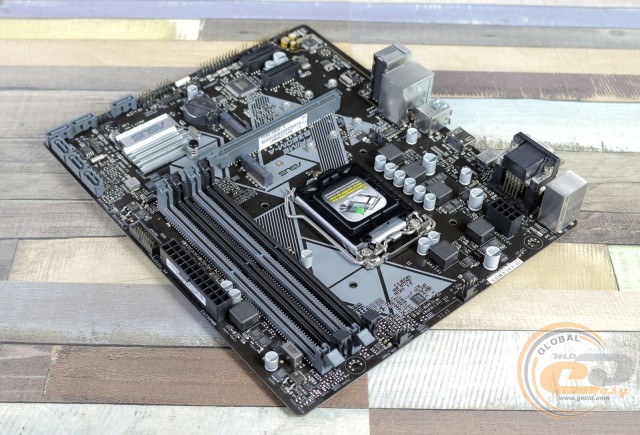

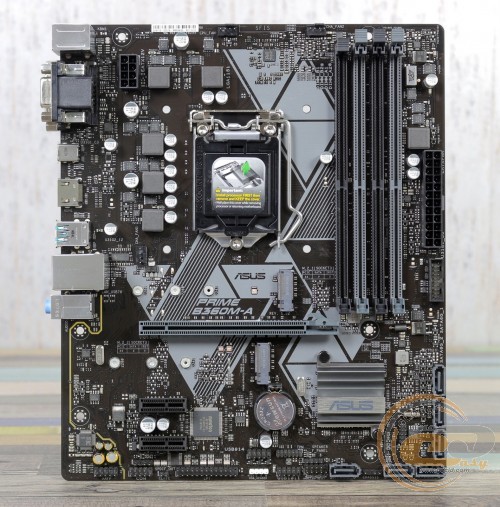

Відкривши коробку, ми відразу бачимо перед собою типову представницю лінійки ASUS PRIME з бюджетного сегменту. В очі впадає друкована плата коричневого кольору формату microATX (244 x 206 мм), а також традиційний сірий візерунок на її поверхні. Окремо відзначимо просту форму чіпсетного радіатора і відсутність охолоджувача на польових транзисторах. У цілому дизайн можна охарактеризувати як цілком нормальний для даної цінової категорії.

ASUS PRIME B360M-A

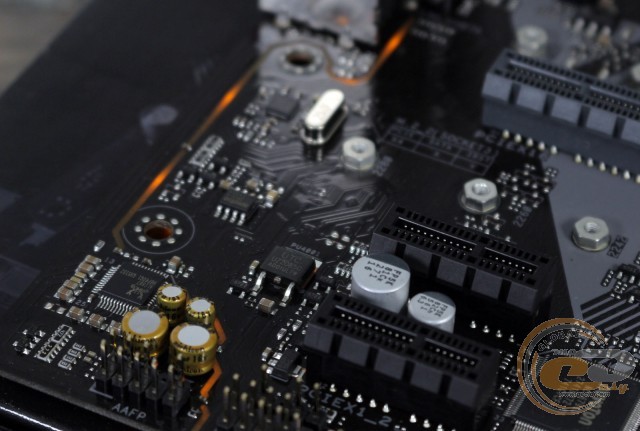

Не обійшлося і без підсвічування. Незважаючи на удавану простоту виконання у вигляді смуги, що світиться, в області звукової підсистеми, перед нами повноцінна ASUS AURA Sync із можливістю синхронізації ілюмінації з іншими комплектуючими. Також присутня можливість підключення світлодіодної стрічки до відповідної колодки. Для любителів прикрас це може бути вагомою перевагою в порівнянні з більш доступною ASUS PRIME B360M-K, яка не може похвалитися колодкою для LED-стрічки і технологією ASUS AURA Sync.

ASUS PRIME B360M-A

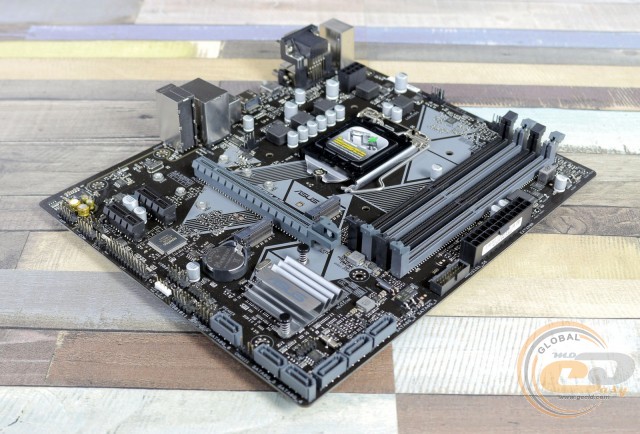

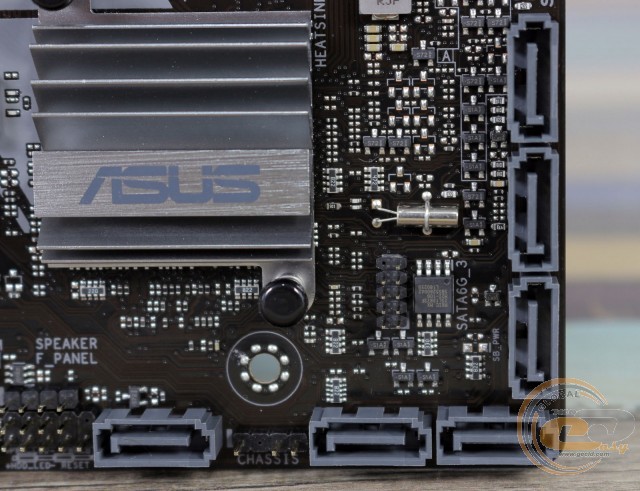

Говорячи про компонування і зручності збірки системи, першочергово хочеться відзначити перпендикулярне розташування портів SATA 6 Гбіт/с. Доступ до трьох з них може бути ускладнений у разі встановлення габаритної відеокарти з трислотовим кулером або дуже великою платою розширення, встановленої в один з двох слотів PCI Express 3.0 x1. З приємних моментів відзначимо DIMM-слоти з засувками з одного боку, а з особливостей - зміщені кріпильні отвори правим краєм, що потребують додаткової акуратності при підключенні роз'ємів, які знаходяться там.

ASUS PRIME B360M-A

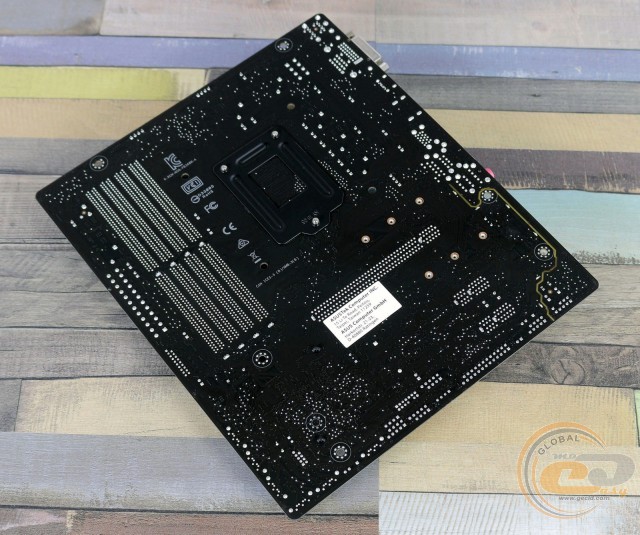

На зворотному боці ASUS PRIME B360M-A можна відзначити опорну пластину процесорного роз'єму, а також пластикові кліпси кріплення єдиного радіатора. У даному аспекті все аналогічно ASUS PRIME B360M-K.

ASUS PRIME B360M-A

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, колодка для світлодіодної стрічки, порти COM, TPM і LPT, джампер скидання CMOS і колодка підключення фронтальної панелі.

Додатково зазначимо пару колодок для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх USB 2.0.

ASUS PRIME B360M-A

ASUS PRIME B360M-A

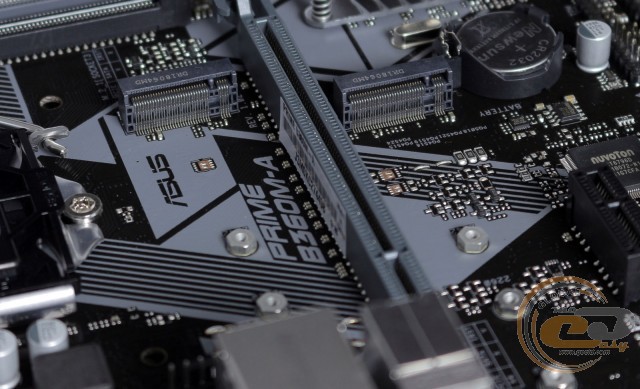

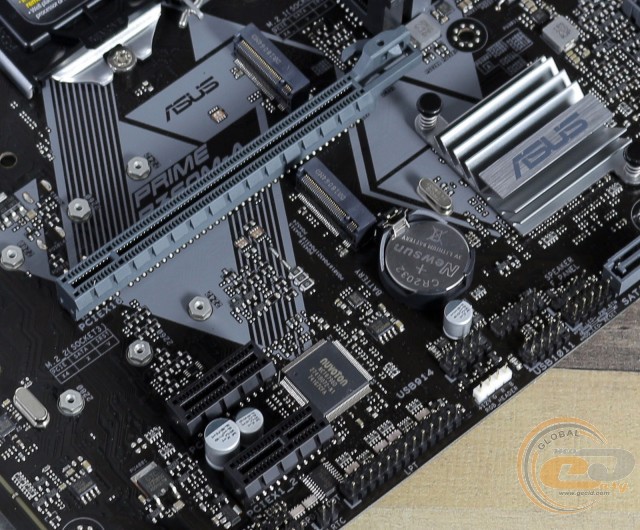

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних чіпсетний ліній, один з слотів M.2 Socket 3 («M.2_1») ділить пропускну здатність із портом SATA 6 Гбіт/с («SATA_2») при встановленні SATA-накопичувача. А якщо ви захочете встановити пам'ять Intel Optane, то для цього підходить тільки другий M.2 Socket 3 («M.2_2»).

Відзначимо ще одну перевагу ASUS PRIME B360M-A перед ASUS PRIME B360M-K у вигляді додаткового M.2 Socket 3.

ASUS PRIME B360M-A

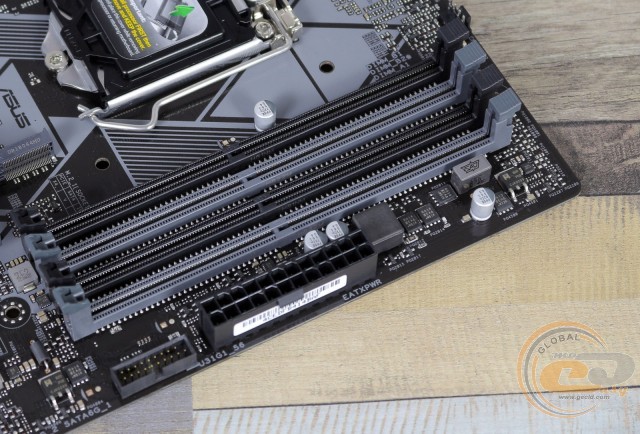

На відміну від розглянутої раніше ASUS PRIME B360M-K, новинка оснащена не двома, а чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Підтримуються планки, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для більшості поставлених завдань.

Також на правому боці розташувалася колодка підключення виносної панелі з портами USB 3.1 Gen 1. Усього на платі силами чіпсета реалізовано три відповідних інтерфейси: два внутрішніх і один зовнішній формату Type-C.

ASUS PRIME B360M-A

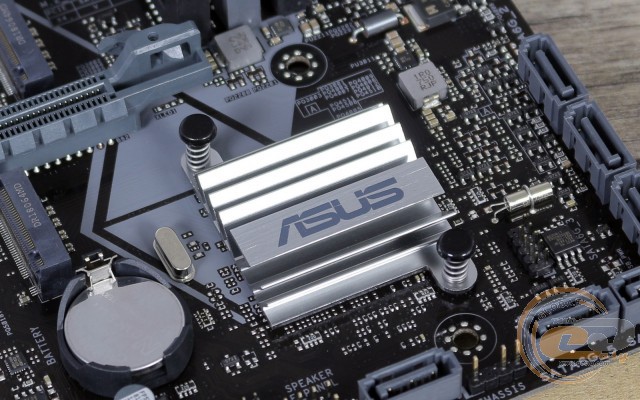

Система охолодження складається тільки з одного радіатора, який відповідає за відведення тепла від чіпсета. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 38,3°C;
  • польові транзистори - 94,8°C;
  • дроселі підсистеми живлення - 85,4°C.

Як і у випадку з ASUS PRIME B360M-K, температура окремих елементів досить висока, і додатковий радіатор дійсно не завадив би. Тому не варто забувати про хорошу циркуляцію повітря усередині корпусу. Також відзначимо високочастотний писк від працюючих дроселів, хоча це може бути особливістю лише нашого тестового зразка.

ASUS PRIME B360M-A

ASUS PRIME B360M-A

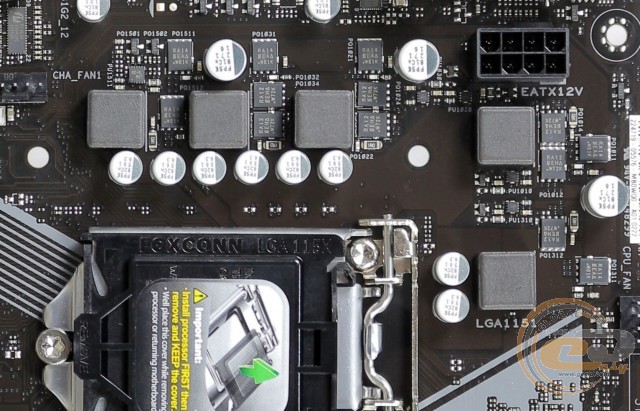

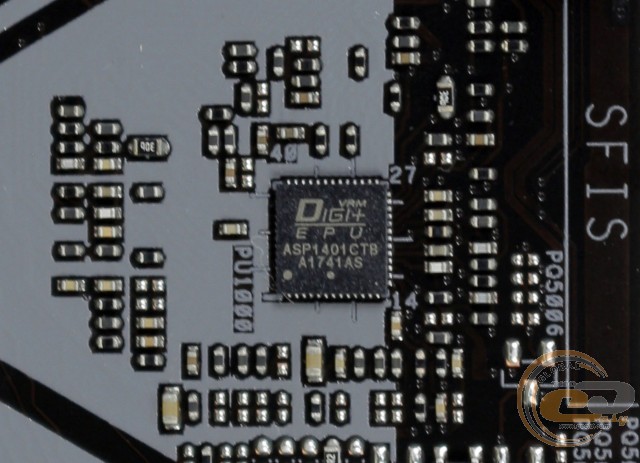

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1401CTB.

ASUS PRIME B360M-A

Можливості розширення функціональності ASUS PRIME B360M-A абсолютно ідентичні таким у ASUS PRIME B360M-K:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1.

Таким чином, ви зможете встановити тільки одну відеокарту і пару додаткових плат розширення.
