Огляд і тестування материнської плати ASUS PRIME B350M-E: доступне рішення для складання домашньої системи

Ми продовжуємо знайомити вас з материнськими платами для платформи AMD Socket AM4, однією з важливих переваг якої є значно доступніша ціна в порівнянні з Intel. У даному огляді ми хочемо розглянути одну з найдоступніших плат від ASUS на чіпсеті AMD B350.

ASUS PRIME B350M-E

Йтиметься про модель ASUS PRIME B350M-E. При своїй середній вартості близько $90, вона пропонує більш ніж належне оснащення, можливість розгону процесора та компактні габарити. Давайте ж розберемося, в яких випадках варто розглядати її до придбання і чи є в неї недоліки, навіть незважаючи на низьку ціну.

Специфікація

Модель

ASUS PRIME B350M-E

Чіпсет

AMD B350

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen, сьоме покоління AMD A / Athlon для платформи Socket AM4

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-3200 МГц (AMD Ryzen) або DDR4-2400 МГц (AMD A / Athlon)

Слоти розширення

1 x PCI Express 3.0 x16 (AMD Ryzen x16 або AMD A / Athlon x8)

2 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4 (SATA для AMD A / Athlon))

4 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x PS/2

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x RJ45

4 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1 з підтримкою підключення двох USB 3.1 Gen 1

2 x USB 2.0 з підтримкою підключення чотирьох USB 2.0

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

microATX

226 x 221 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS PRIME B350M-E ASUS PRIME B350M-E

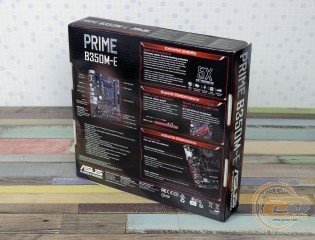

ASUS PRIME B350M-E постачається в стандартній картонній коробці, оформленій у фірмовому стилі даної лінійки, яка вирізняється хорошим інформаційним наповненням.

ASUS PRIME B350M-E

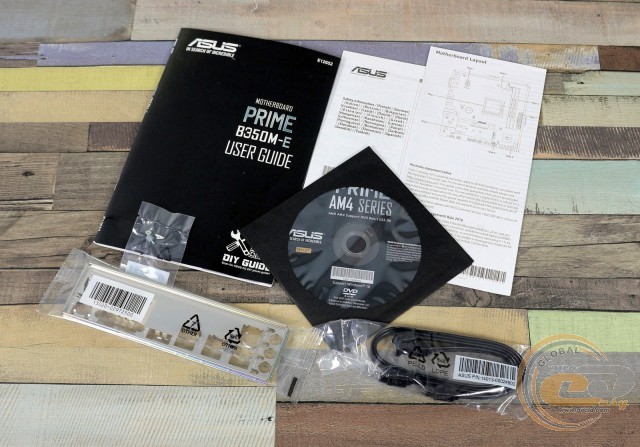

Комплект постачання повністю відповідає невисокій вартості моделі й містить:

  • диск із драйверами й утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • набір кріпильних гвинтів для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS PRIME B350M-E

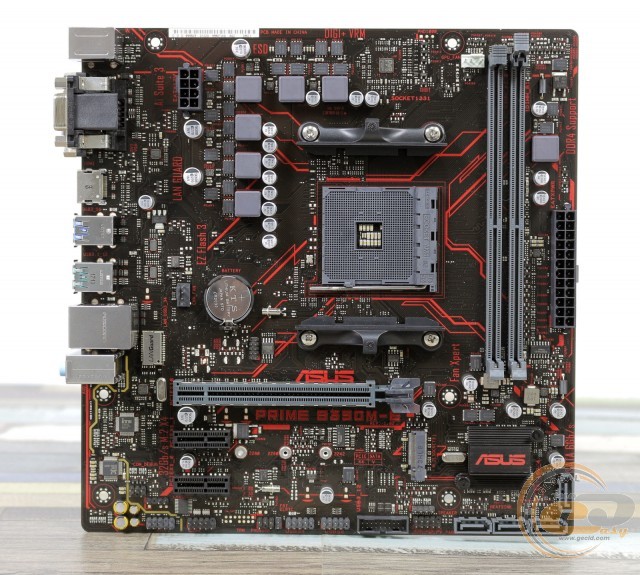

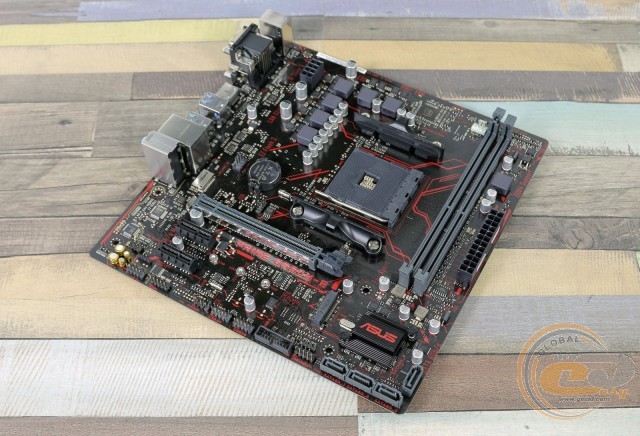

Незважаючи на доступну вартість і відповідне позиціонування в модельному ряду, під час розробки дизайну моделі все ж приділили трохи уваги. Як бачимо, звична для доступних рішень друкована плата коричневого кольору отримала цілком належне оформлення за допомогою червоного візерунку, що освіжає її вигляд.

ASUS PRIME B350M-E

Приємним бонусом є наявність LED-підсвічування, проте це не ASUS AURA Sync, а більш простий варіант у вигляді смуги в області звукової підсистеми й засувки слота PCI Express 3.0 x16, які горять червоним кольором.

ASUS PRIME B350M-E

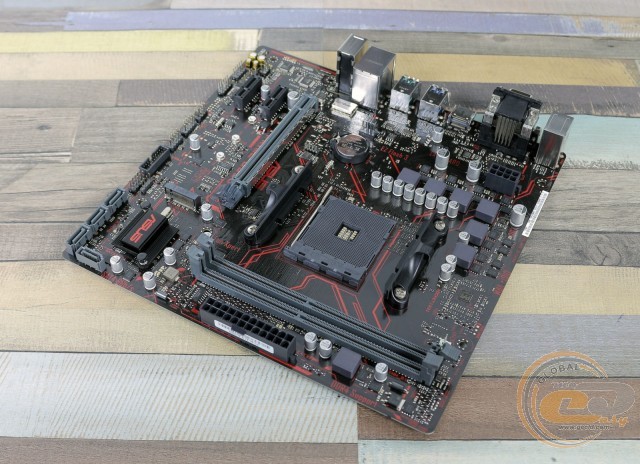

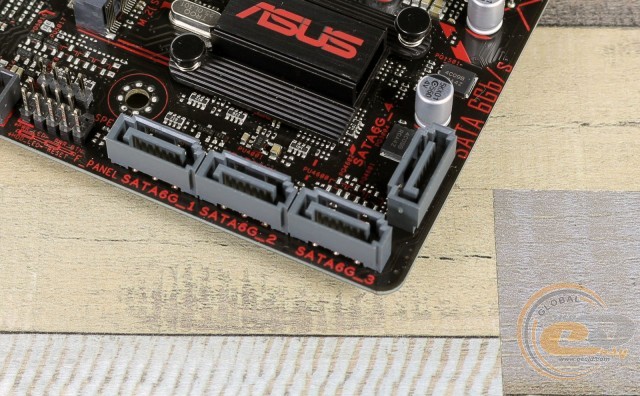

Згадуючи про компонування і зручність складання системи, в першу чергу хочеться відзначити перпендикулярне розташування портів SATA 6 Гбіт/с. Однак доступ до них може бути ускладнений лише в разі встановлення габаритної відеокарти з трислотовим кулером або великою платою розширення, встановленою в нижній слот PCI Express 3.0 x1, що малоймовірно. До розташування інших елементів претензій у нас не виникло. Але при монтажі варто бути гранично акуратним, оскільки з правого краю друкованої плати відсутні кріпильні отвори.

ASUS PRIME B350M-E

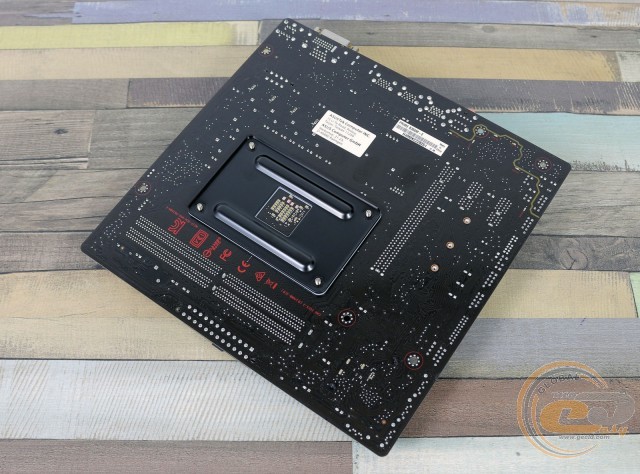

Глянувши на зворотну сторону ASUS PRIME B350M-E, можна відзначити стандартну опорну пластину процесорного роз'єма, а також той факт, що єдиний радіатор системи охолодження закріплений за допомогою пластикових кліпс, що є поширеним рішенням для доступних моделей.

ASUS PRIME B350M-E

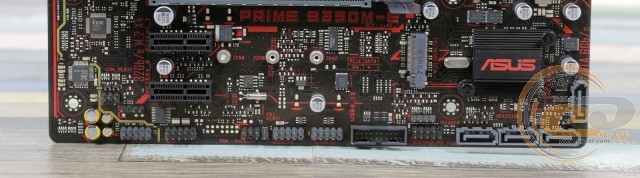

У нижній частині плати знаходяться такі елементи: колодка підключення аудіороз'ємів передньої панелі, порт COM, S/PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Всього на платі силами чіпсета реалізовано підтримку чотирьох внутрішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх всього шість: два внутрішніх і чотири зовнішніх.

ASUS PRIME B350M-E

ASUS PRIME B350M-E

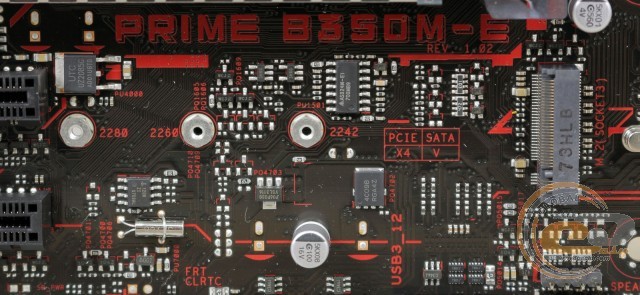

Можливості з організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2 242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с. Відзначимо, що при встановленому процесорі AMD Ryzen порт M.2 Socket 3 підтримує як SATA, так і PCIE 3.0 x4 накопичувачі, тоді як для рішень AMD A / AMD Athlon можлива робота лише в режимі SATA.

ASUS PRIME B350M-E

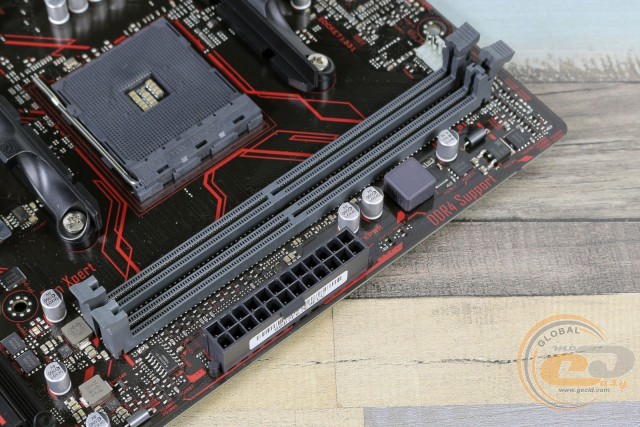

Системна плата ASUS PRIME B350M-E оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, що працюють на частотах до 3200 МГц (AMD Ryzen) або до 2400 МГц (AMD A / AMD Athlon). Максимальний об'єм пам'яті може сягати 32 ГБ, чого вистачить для більшості користувачів.

ASUS PRIME B350M-E

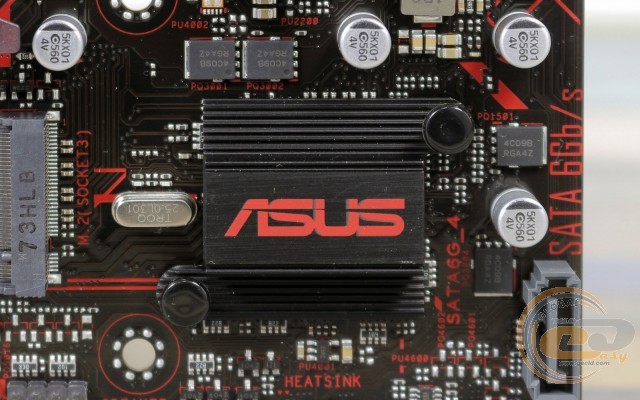

Як ми вже казали, система охолодження складається лише з одного радіатора, який відповідає за відведення тепла від чіпсета. В процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 56,6°C (при розгоні – 57°C);
  • дроселі підсистеми живлення – 80,6°C (при розгоні − 93,3°C).

Температура дроселів доволі висока, тому при розгоні процесора необхідно добре подбати про циркуляцію повітря всередині корпуса або самостійно встановити додатковий радіатор, щоб уникнути перегрівання ключових компонентів підсистеми живлення.

ASUS PRIME B350M-E

ASUS PRIME B350M-E

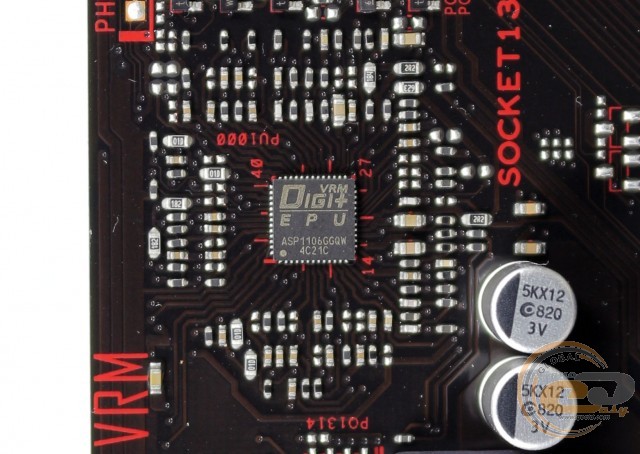

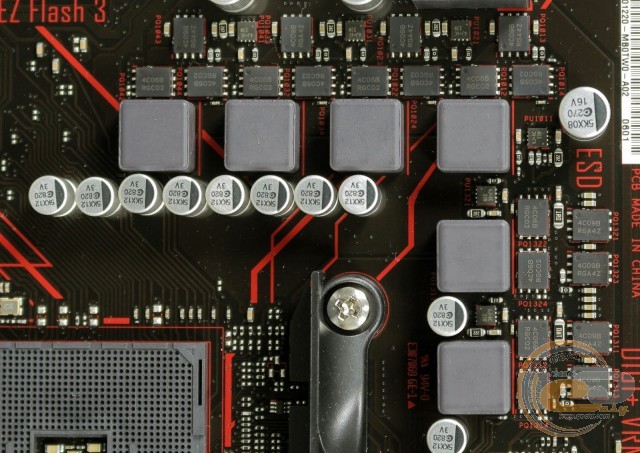

Живлення процесора здійснюється за 6-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW.

ASUS PRIME B350M-E

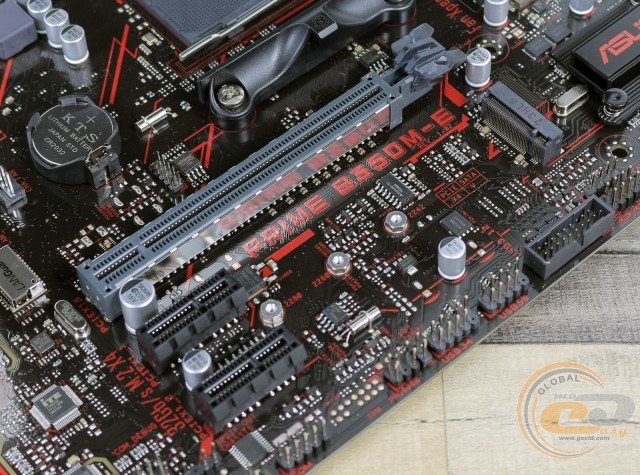

Для розширення функціональності ASUS PRIME B350M-E у користувача є три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1.

Таким чином, у звичайних умовах можна встановити лише одну відеокарту і пару додаткових плат розширення, хоча майнери зможуть підключити три графічні адаптери. Якщо відеокарта буде трислотовою, то доступу до обох PCI Express 3.0 x1 не буде, проте це є платою за компактні габарити формату microATX.

ASUS PRIME B350M-E

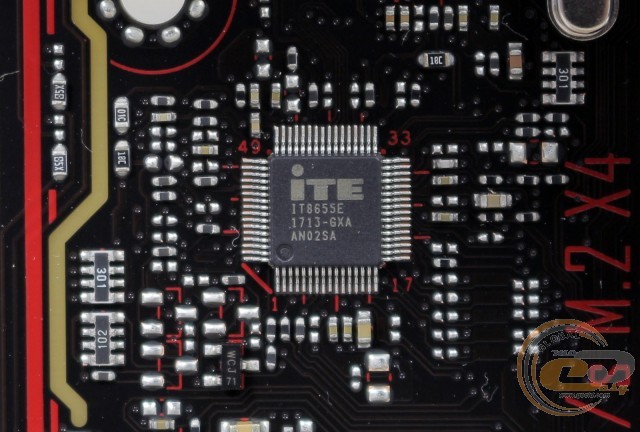

Можливості Multi I/O покладено на мікросхему ITE8655E, яка забезпечує роботу портів COM і PS/2, а також моніторинг.

ASUS PRIME B350M-E

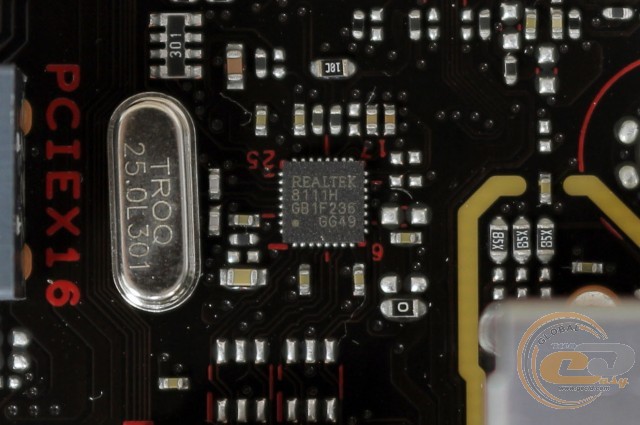

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Realtek RTL8111H.
