Огляд і тестування материнської плати ASUS PRIME B350-PLUS: доступ до розгону ЦП за $115

Станом на початок 2018 року, перед користувачами, охочими скласти сучасну та недорогу систему на платформі AMD Socket AM4 з можливістю розгону процесора, стоїть непросте завдання вибору бюджетної материнської плати. З одного боку, для цього підійде навіть модель на чіпсеті AMD B350, з іншого ж – виробники не поспішають насичувати бюджетний сегмент такими рішеннями. Особливо це стосується повнорозмірних плат формату ATX.

ASUS PRIME B350-PLUS

Для прикладу візьмемо модельний ряд компанії ASUS, в якій на поточний момент на ринку є всього дві материнські плати формату ATX на AMD B350, з однією з яких ми вже встигли познайомити вас раніше. Цього разу прийшла черга доступнішої ASUS PRIME B350-PLUS. При середній вартості близько $115, вона цілком очікувано не позиціонує як рішення для геймерів і оверклокерів, але має цілком належне оснащення й підтримує розгін як процесора, так і оперативної пам'яті.

Специфікація

Модель

ASUS PRIME B350-PLUS

Чіпсет

AMD B350

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen, сьоме покоління AMD A / Athlon для платформи Socket AM4

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3200 МГц (AMD Ryzen) або DDR4-2400 МГц (AMD A / Athlon)

Слоти розширення

1 x PCI Express 3.0 x16 (AMD Ryzen) або x8 (AMD A / Athlon)

1 x PCI Express 2.0 x16 (x4)

2 x PCI Express 2.0 x1

2 x PCI

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4 (SATA і PCIe 3.0 x2 для AMD A / Athlon))

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x RJ45

2 x USB 2.0

4 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1 з підтримкою підключення двох USB 3.1 Gen 1

2 x USB 2.0 з підтримкою підключення чотирьох USB 2.0

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0, ACPI 6.1, SM BIOS 3.0

Форм-фактор

ATX

305 x 237 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS PRIME B350-PLUS ASUS PRIME B350-PLUS

ASUS PRIME B350-PLUS постачається в стандартній картонній коробці, оформленій у фірмовому стилі. Упаковка вирізняється хорошим інформаційним наповненням з переліком технічних характеристик і ключових переваг плати.

ASUS PRIME B350-PLUS

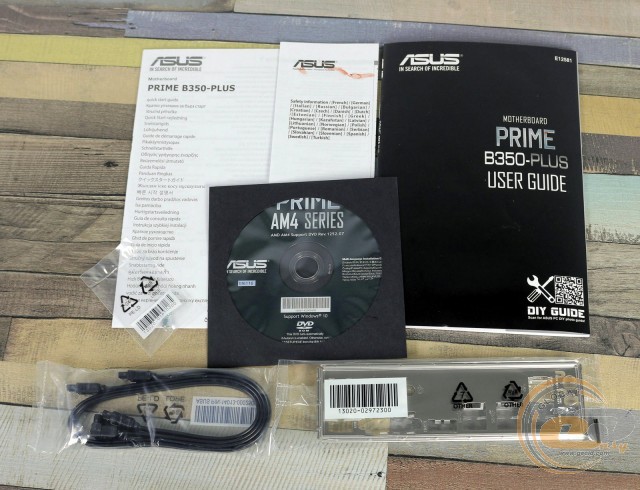

У комплекті постачання ми виявили стандартний набір у вигляді диска з ПЗ, набору паперової документації, заглушки інтерфейсної панелі й двох кабелів SATA.

Дизайн і особливості плати

ASUS PRIME B350-PLUS

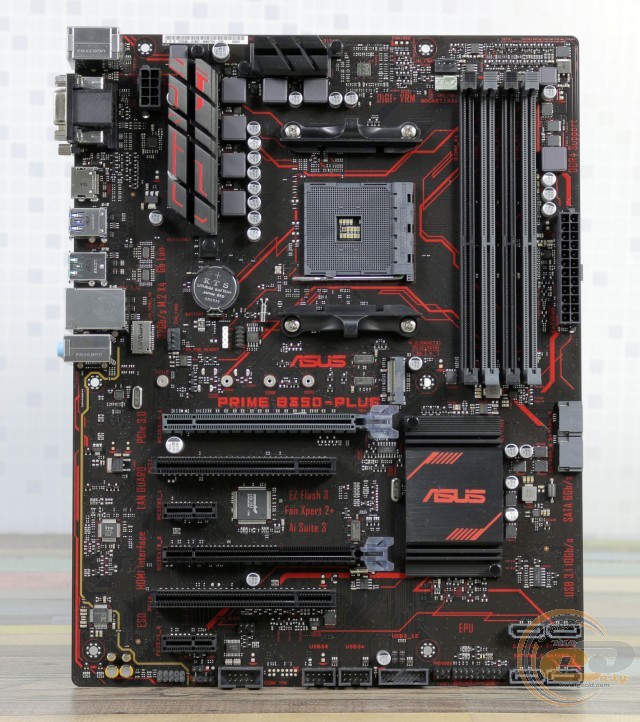

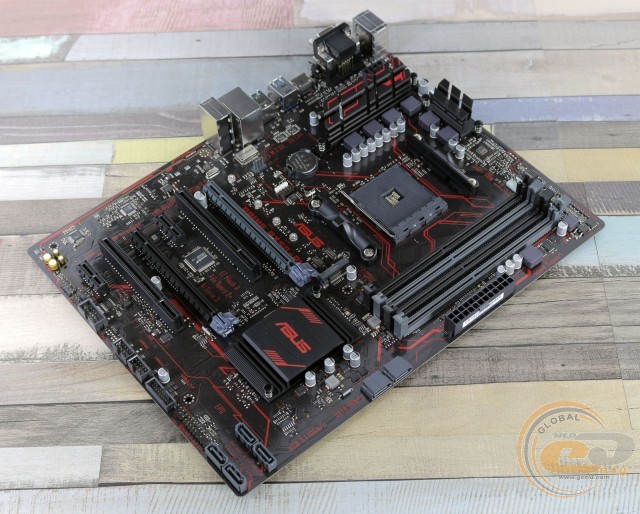

З огляду на доступну вартість, немає нічого дивного в тому, що в основі материнської плати використовується текстоліт коричневого кольору, який виробник вирішив освіжити за допомогою червоного візерунку. В результаті зовнішність ASUS PRIME B350-PLUS вийшла одночасно стриманою і цікавою.

ASUS PRIME B350-PLUS

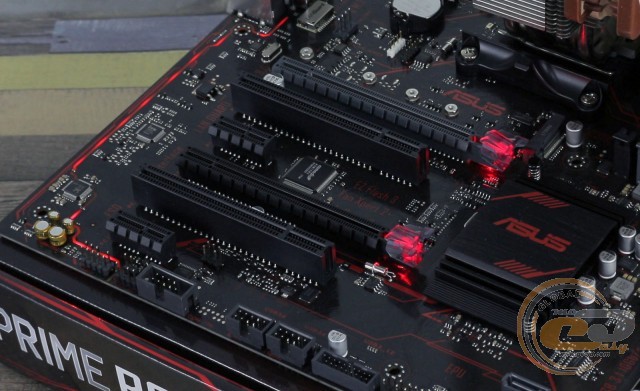

Також у наявності нехай і просте, але LED-підсвічування. Воно складається зі світлодіодів у засувках слотів розширення PCI Express x16 і смуг в області звукової підсистеми. Відповідно до дизайну, всі елементи підсвічуються червоним кольором.

ASUS PRIME B350-PLUS

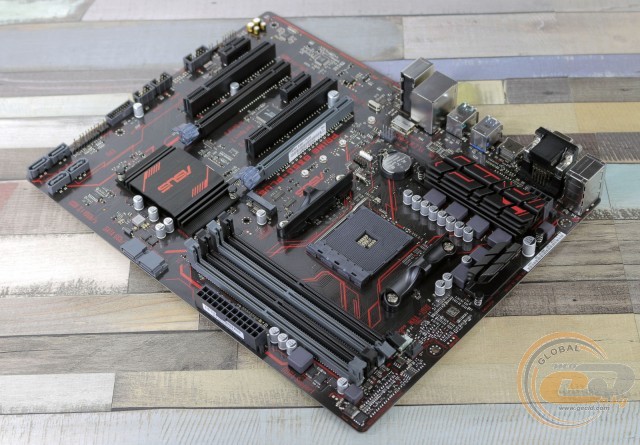

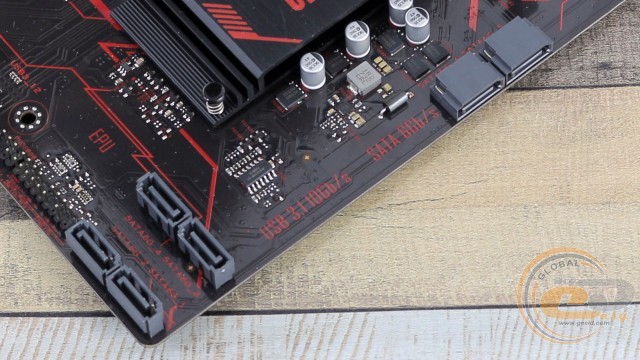

Згадуючи компонування й зручність складання системи, в першу чергу хочеться відзначити перпендикулярне розташування чотирьох із шести портів SATA 6 Гбіт/с. Однак доступ до них може бути ускладнений лише в разі встановлення габаритної плати розширення в нижній слот PCI Express 3.0 x1, що малоймовірно. До розташування інших елементів особливих претензій у нас не виникло. Хоча з правого боку відсутні кріпильні отвори, тому треба бути гранично обережним при використанні елементів, що знаходяться там.

ASUS PRIME B350-PLUS

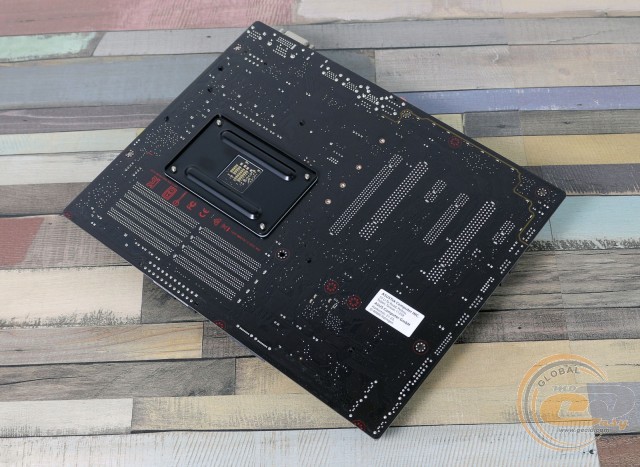

Глянувши на зворотній бік ASUS PRIME B350-PLUS, можна відзначити стандартну опорну пластину процесорного роз'єми, а також той факт, що всі три радіатора системи охолодження закріплені за допомогою пластикових кліпс. Це є поширеним рішенням для доступних моделей.

ASUS PRIME B350-PLUS

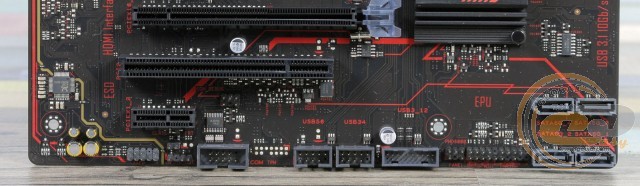

У нижній частині розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, порт COM, S/PDIF out, джампер для скидання CMOS, а також колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB 2.0. Усього на платі реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох зовнішніх. Поруч з ними знаходиться й одна колодка для двох внутрішніх інтерфейсів USB 3.1 Gen 1.

ASUS PRIME B350-PLUS

ASUS PRIME B350-PLUS

Можливості з організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2 242, M.2 2260, M.2 2280, M.2 22110) і шістьма портами SATA 6 Гбіт/с. Відзначимо, що при встановленому процесорі AMD Ryzen порт M.2 підтримує як SATA, так і PCIE 3.0 x4 накопичувачі, тоді як для рішень AMD A / AMD Athlon можлива робота лише в режимах SATA і PCIE 3.0 x2. Через нестачу вільних чіпсетних ліній, інтерфейс M.2 Socket 3 ділить пропускну спроможність з двома портами SATA 6 Гбіт/с (на схемі «SATA6G_5/6»).

ASUS PRIME B350-PLUS

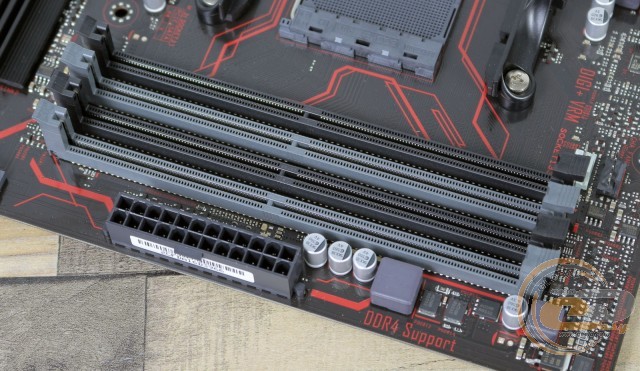

Системна плата ASUS PRIME B350-PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3200 МГц (AMD Ryzen) або до 2400 МГц (AMD A / AMD Athlon). Максимальний об'єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.

ASUS PRIME B350-PLUS

ASUS PRIME B350-PLUS

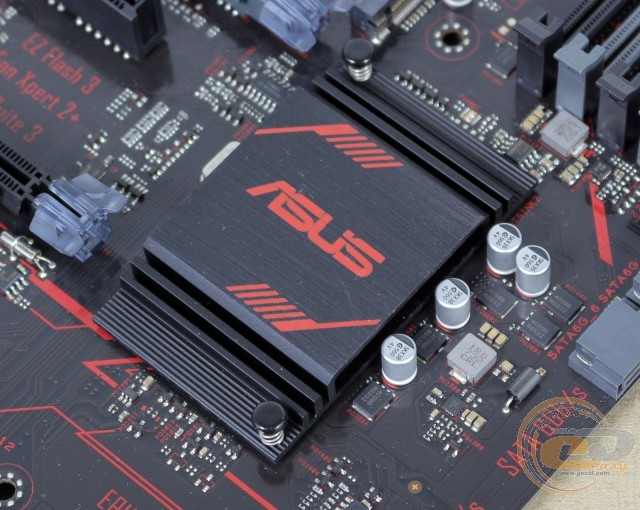

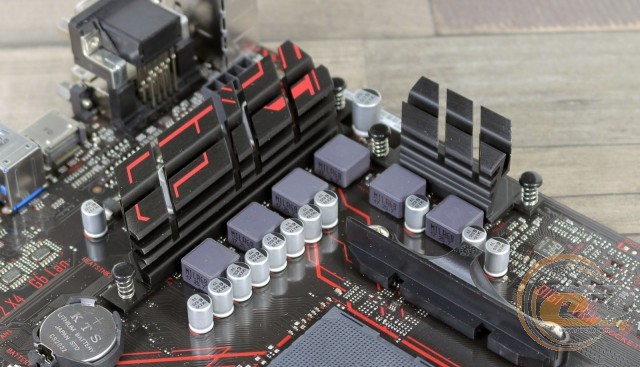

Система охолодження плати складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 42,1°C (при розгоні – 42,6°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 53,7°C (при розгоні − 53,9°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 58,7°C (при розгоні − 69,3°C);
  • дроселі підсистеми живлення – 73,2°C (при розгоні − 89,2°C).

Якщо не брати до уваги температуру дроселів, отримані результати непогані як для недорогої плати. Однак любителям розгону доведеться подбати про гарну циркуляції повітря всередині корпуса або про додаткове охолодження зони VRM.

ASUS PRIME B350-PLUS

ASUS PRIME B350-PLUS

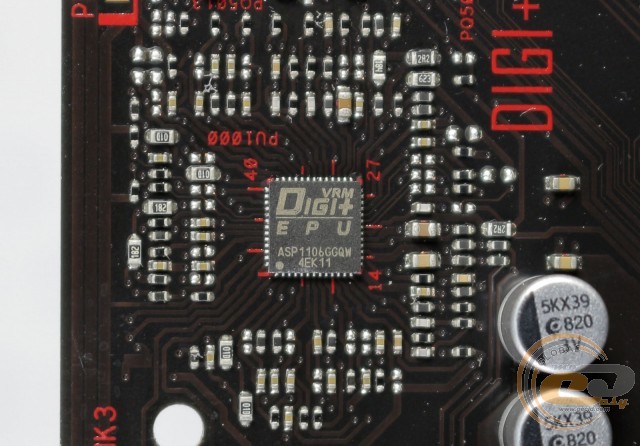

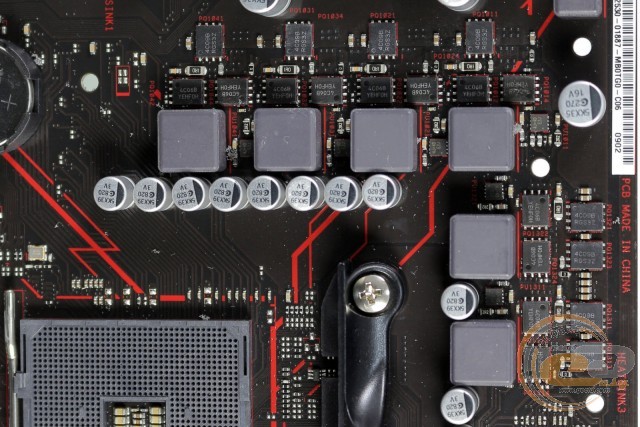

Живлення процесора здійснюється за 6-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи.

ASUS PRIME B350-PLUS

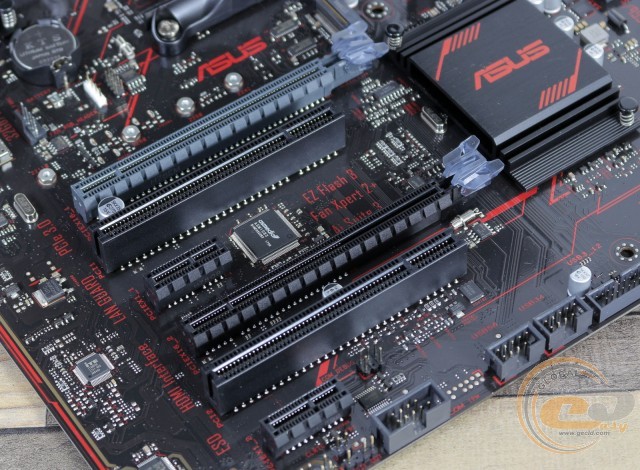

Для розширення функціональності користувачеві доступні шість слотів:

  1. PCI Express 3.0 x16 (у режимі х16 або x8);
  2. PCI;
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x16 (у режимі х4);
  5. PCI;
  6. PCI Express 2.0 x1.

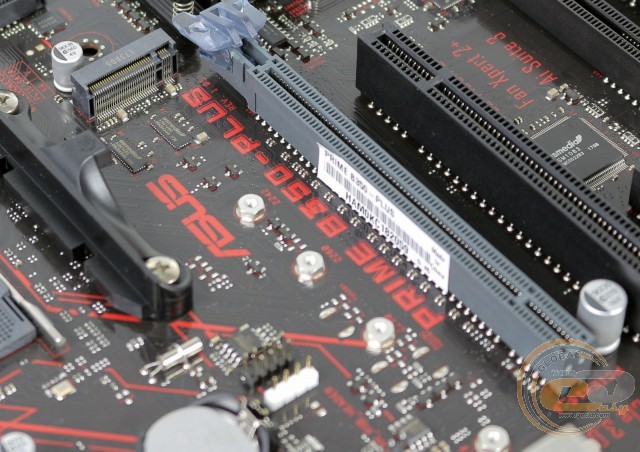

З двох слотів PCI Express x16 до процесора підключений лише верхній, який і використовує всі доступні 16 ліній стандарту PCIe 3.0 (або 8 у разі використання CPU серії AMD A / AMD Athlon). У свою чергу другий слот підключений до чіпсета й задовольняється лише 4-ма лініями. До того ж він ділить пропускну спроможність з роз'ємами PCI Express 2.0 x1.

ASUS PRIME B350-PLUS

Оскільки чіпсет не підтримує слоти PCI, їх робота забезпечена силами моста ASMedia ASM1083.
