Огляд і тестування материнської плати ASUS PRIME B250M-K: доступно й практично

Наразі наймолодшим набором системної логіки Intel 200-ї серії для платформи Socket LGA1151 є Intel B250, і саме в його бік варто дивитися, якщо ви шукаєте просту й надійну основу для вашої нової системи. Особливо, якщо для вас чужі такі поняття, як розгін і мультиграфічні зв'язки, а потрібен просто сучасний ПК для вирішення повсякденних завдань.

ASUS PRIME B250M-K

У даному огляді ми поговоримо про материнську плату ASUS PRIME B250M-K, яка є однією з найдоступніших у лінійці компанії ASUS на згаданому чіпсеті й пропонується всього за $77. Давайте ж з'ясуємо, в яких випадках варто розглядати її до покупки, а коли краще трохи накопичити й придбати дорожче рішення.

Специфікація

Модель

ASUS PRIME B250M-K

Чіпсет

Intel B250

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого і сьомого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-2400 МГц (сьоме покоління процесорів Intel Core) або DDR4-2133 МГц (шосте покоління процесорів Intel Core)

Слоти розширення

1 x PCI Express 3.0 x16

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний кодек Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x PS/2

1 x DVI-D

1 x D-Sub

1 x RJ45

2 x USB 2.0

4 x USB 3.1 Gen 1

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 з підтримкою підключення двох USB 3.1 Gen 1

2 x USB 2.0 з підтримкою підключення чотирьох USB 2.0

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

microATX

226 x 185 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS PRIME B250M-K ASUS PRIME B250M-K

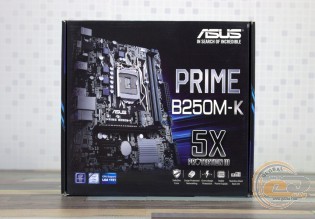

ASUS PRIME B250M-K постачається в стандартній картонній коробці, оформленій у фірмовому стилі лінійки ASUS PRIME, яка вирізняється хорошим інформаційним наповненням.

ASUS PRIME B250M-K

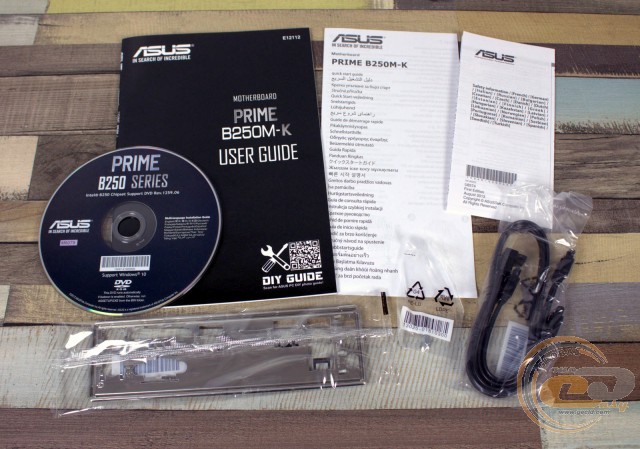

Комплект постачання повністю відповідає невисокій вартості моделі й містить:

  • диск з драйверами й утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • набір кріпильних гвинтів для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS PRIME B250M-K

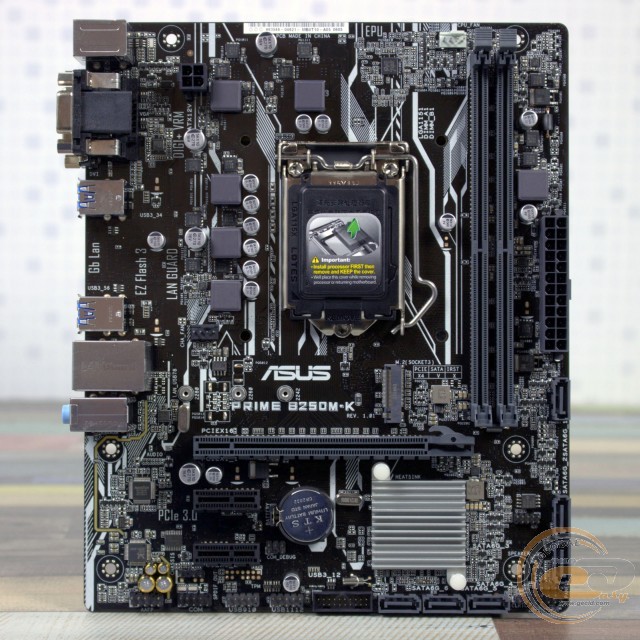

Достатньо навіть одного погляду на ASUS PRIME B250M-K, щоб зрозуміти її належність до бюджетного сегменту. В очі відразу кидається і друкована плата коричневого кольору, і радіатор на чіпсеті найпростішої конструкції, а також відсутність охолодження на елементах підсистеми живлення процесора. Однак очікувати іншого підходу до оформлення плати за $77 було б дивно.

ASUS PRIME B250M-K

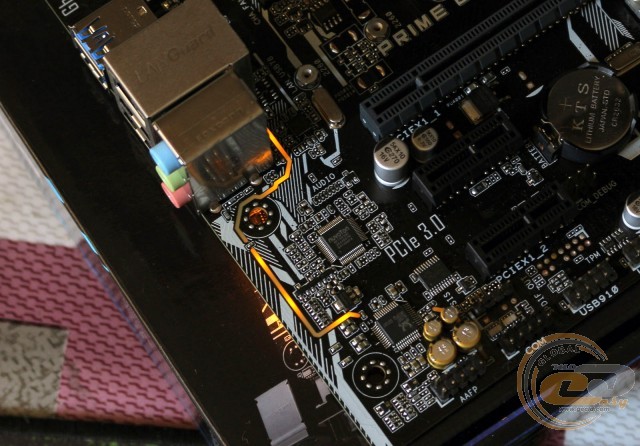

Приємним бонусом є наявність LED-підсвічування, проте це не ASUS AURA Sync, а простіший варіант у вигляді смуги з підсвічуванням в області звукової підсистеми, яка горить жовтим кольором.

ASUS PRIME B250M-K

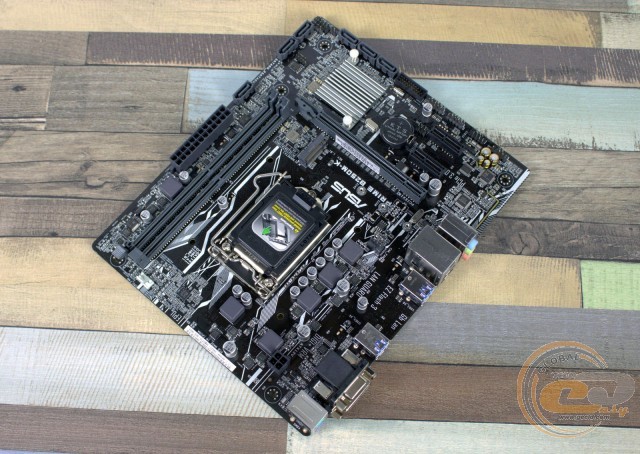

Що ж стосується компонування та зручності складання системи, в очі відразу впадає перпендикулярне розташування портів SATA 6 Гбіт/с. Тому в разі встановлення габаритної відеокарти з трислотовою системою охолодження доступ до них може бути ускладненим. Якщо ж кулер займатиме два слоти, доступ буде ускладненим лише до одного SATA 6 Гбіт/с. До розташування інших елементів претензій у нас не виникло.

ASUS PRIME B250M-K

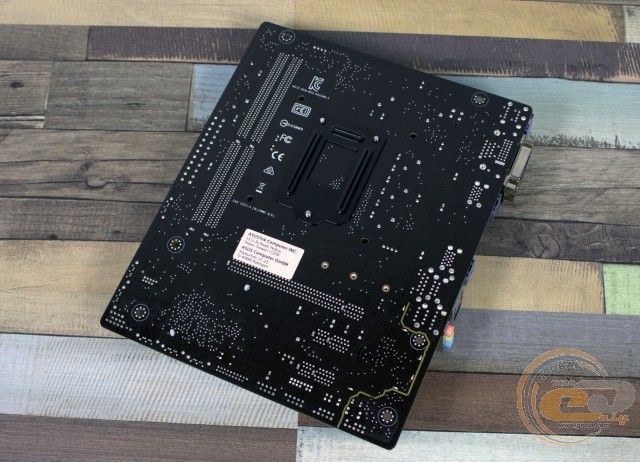

Глянувши на зворотній бік ASUS PRIME B250M-K, можна відзначити стандартну опорну пластину процесорного роз'єма, а також той факт, що єдиний радіатор системи охолодження закріплений за допомогою пластикових кліпс, що є поширеним рішенням для материнських плат, не призначених для розгону та високих навантажень.

ASUS PRIME B250M-K

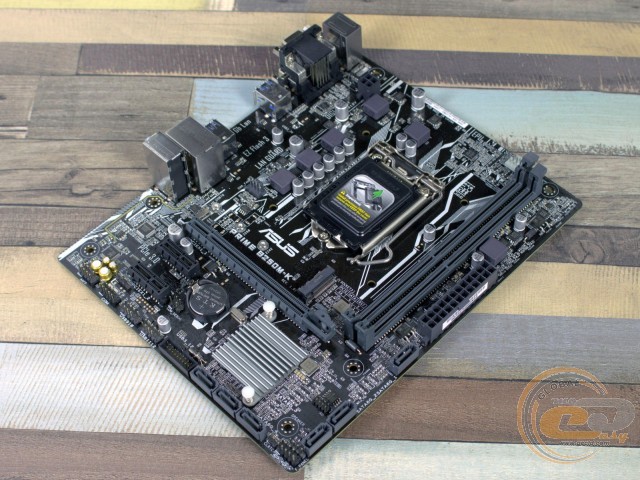

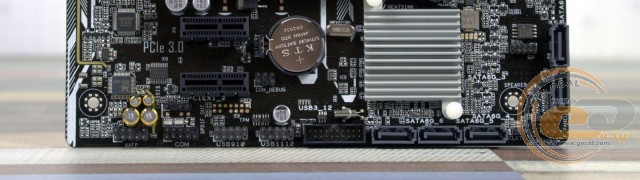

У нижній частині плати знаходяться такі елементи: колодка підключення аудіороз'ємів передньої панелі, порт COM, S/PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Всього на платі силами чіпсета Intel B250 реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох зовнішніх. Що ж стосується USB 3.1 Gen 1, їх також шість: два внутрішніх і чотири зовнішніх.

ASUS PRIME B250M-K

ASUS PRIME B250M-K

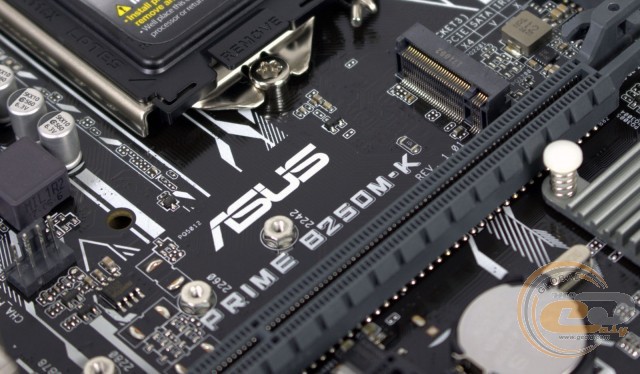

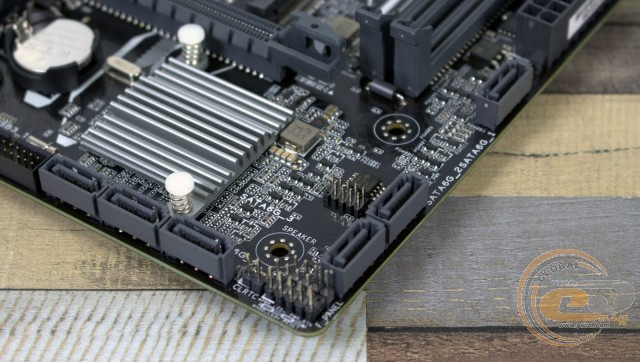

Можливості з організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260 і M.2 2280) і шістьма портами SATA 6 Гбіт/с. З огляду на доволі велику кількість інтерфейсів дискової підсистеми та недостатню кількість вільних чіпсетних ліній, слот M.2 Socket 3 («M.2_1») ділить пропускну спроможність з одним портом SATA 6 Гбіт/с («SATA_1») при встановленні SATA M.2- накопичувача.

ASUS PRIME B250M-K

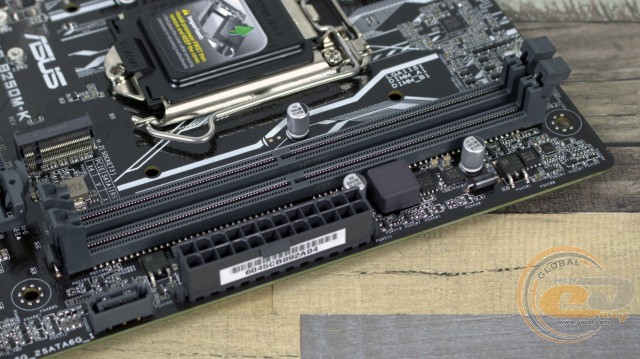

Системна плата ASUS PRIME B250M-K оснащена всього двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, що працюють на частотах до 2400 МГц (сьоме покоління процесорів Intel Core) або до 2133 МГц (шосте покоління процесорів Intel Core). Максимальний об'єм пам'яті може сягати 32 ГБ, чого вистачить для більшості поставлених завдань.

ASUS PRIME B250M-K

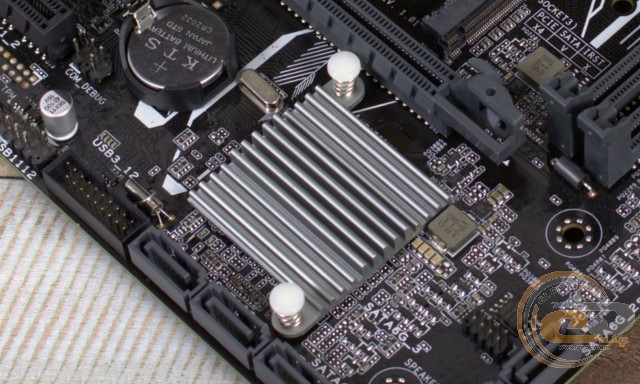

Система охолодження складається з одного алюмінієвого радіатора, який відводить тепло від чіпсета Intel B250. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 41,3°C;
  • дроселі підсистеми живлення – 77,4°C.

Як бачимо, на елементах підсистеми живлення відсутні радіатори, проте зважаючи на відсутність можливості розгону, а значить, і екстремальних навантажень, проблем з їх перегріванням у процесі роботи не виникне.

ASUS PRIME B250M-K

ASUS PRIME B250M-K

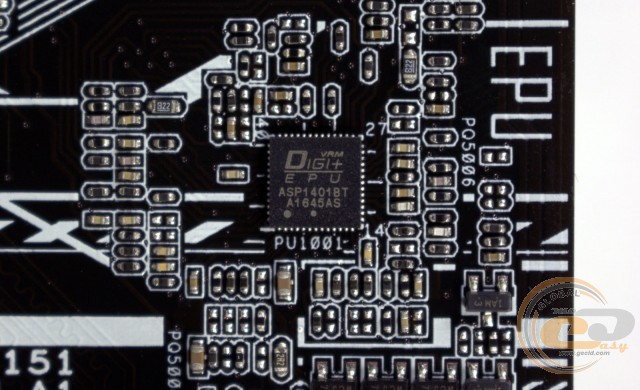

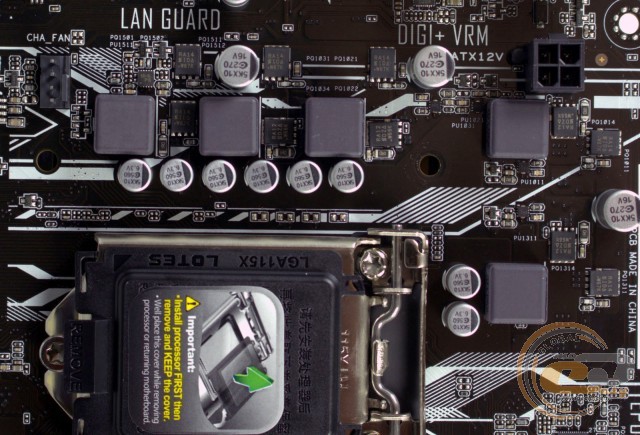

Живлення процесора здійснюється за 5-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1401BT. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи.

ASUS PRIME B250M-K

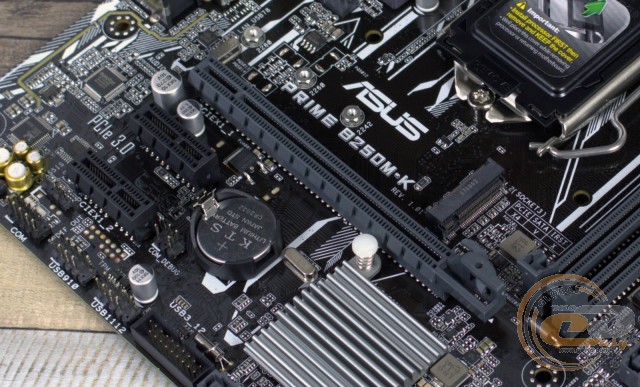

Для розширення функціональності ASUS PRIME B250M-K користувачеві доступні три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1.

Таким чином, є можливість встановити лише одну відеокарту й пару додаткових плат розширення, однак розташування слотів не найоптимальніше, адже якщо відеокарта буде трислотовою, доступу до обох PCI Express 3.0 x1 не буде.

ASUS PRIME B250M-K

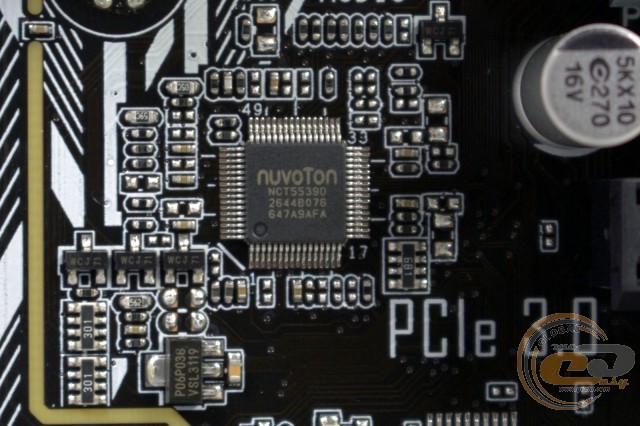

Можливості Multi I/O покладено на мікросхему NUVOTON NCT5539D, яка забезпечує роботу портів COM і PS/2, а також моніторинг.

ASUS PRIME B250M-K

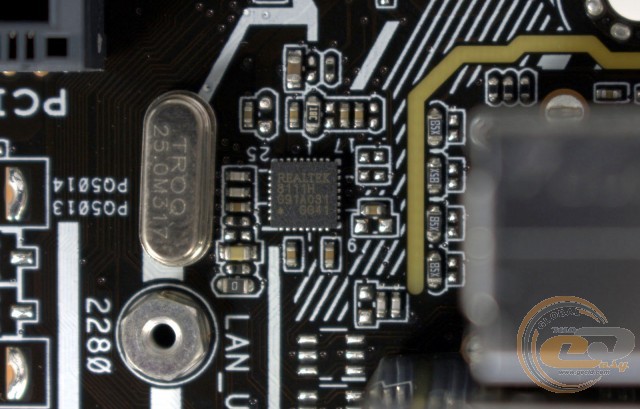

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Realtek RTL8111H.

ASUS PRIME B250M-K

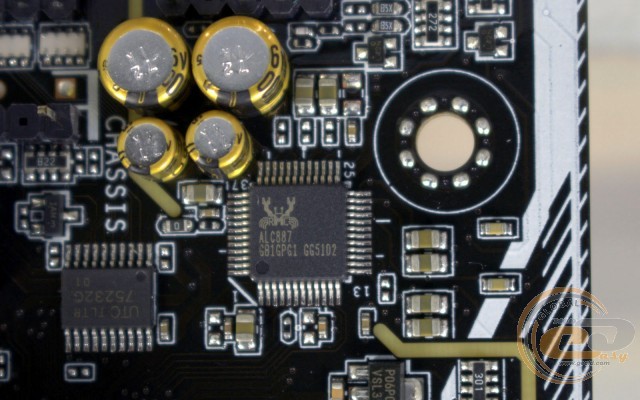

Звукова підсистема материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC887 і містить конденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.
