Огляд материнської плати ASUS PRIME A320M-C R2.0: дешево і компактно

Разом з анонсом процесорів AMD Ryzen другого покоління в 2018 році були представлені і нові чіпсети зі зниженим енергоспоживанням і тепловиділенням, поліпшеною роботою з розгоном і підтримкою технології AMD StoreMI. Однак оновленню піддалися тільки моделі з індексами «X» і «B», тоді як молодший AMD A320 залишився без приймача. Можливо, новий чіпсет серії «A» представлять в цьому році, а поки що любителям максимальної економії доводиться обходитися материнськими платами на чіпсеті 2017 року випуску.

ASUS PRIME A320M-C R2.0

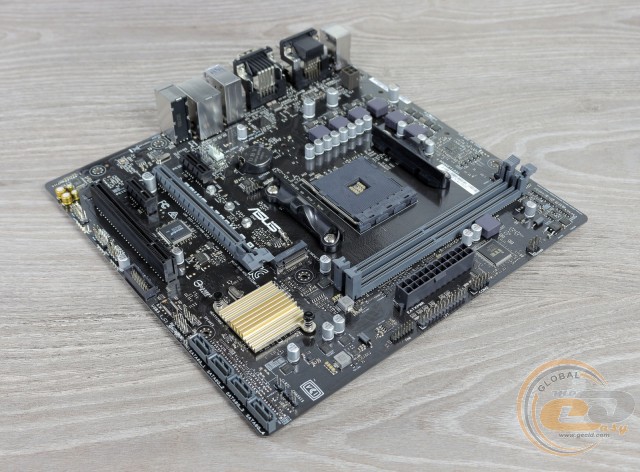

І сьогодні ми вирішили познайомити вас з однією з бюджетних материнських плат формату microATX від компанії ASUS, яка може знайти свого покупця завдяки наявності застарілих інтерфейсів. ASUS PRIME A320M-C R2.0 на даний момент пропонується за середньою вартістю близько $75, що не так уже й багато за материнську плату від виробника першого ешелону. Давайте ж розберемося з її можливостями і з'ясуємо, для яких цілей знадобиться пристрій подібного рівня.

Специфікація

Модель

ASUS PRIME A320M-C R2.0

Чіпсет

AMD A320

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen 1-го покоління/ AMD Ryzen 2-го поколінння / Ryzen з графікою Radeon Vega / 7-е покоління A-series / Athlon X4

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до  DDR4-3200 МГц (AMD Ryzen) або DDR4-2400 МГц (AMD A / Athlon)

Слоти розширення

1 x PCI Express 3.0 x16 (AMD Ryzen – x16 або AMD A / Athlon – x8)

2 x PCI Express 2.0 x1

1 x PCI

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4 (SATA для AMD A / Athlon))

4 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x HDMI

1 x D-Sub

1 x DVI-D

1 x RJ45

1 x COM

4 x USB 3.1 Gen 1

2 x USB 2.0

3 x аудіопорти

2 x PS/2

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

1 x LPT

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WM 2.0, DMI 3.0

Форм-фактор

microATX

244 x 236 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS PRIME A320M-C R2.0 ASUS PRIME A320M-C R2.0

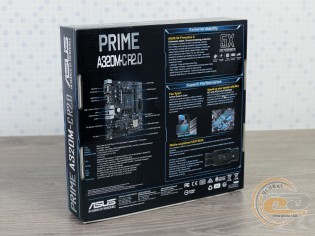

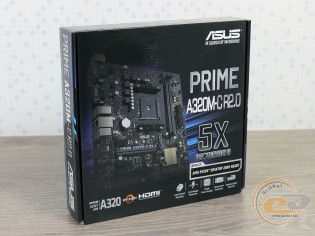

ASUS PRIME A320M-C R2.0 постачається в картонній коробці з приємним оформленням у темних тонах. Більша частина зверхньої панелі відведена під зображення самої материнської плати, а на боковинах упаковки розташована інформація щодо основних технічних характеристик і переваг.

ASUS PRIME A320M-C R2.0

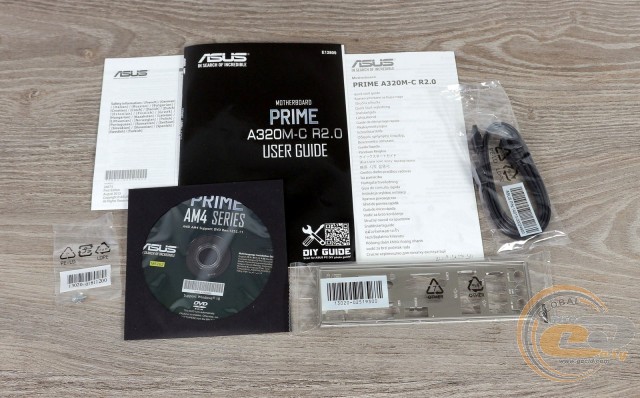

У коробці ми виявили мінімальний набір аксесуарів:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • гвинтик для кріплення накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS PRIME A320M-C R2.0

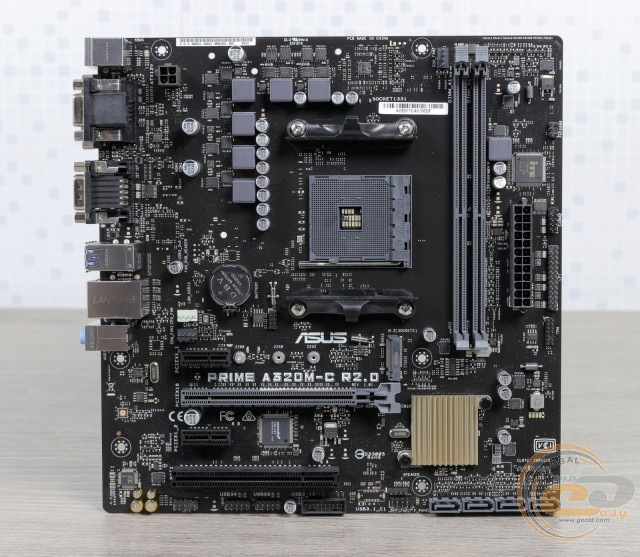

Діставши пристрій з коробки, відразу розумієш, що перед тобою далеко не флагманське рішення, а проста «робоча конячка» з мінімальними претензіями по дизайну і навіть без радіаторів у зоні VRM. Єдиним яскравим елементом в оформленні є золотистий радіатор на чіпсеті, який немов брошка на одязі притягує до себе погляди.

ASUS PRIME A320M-C R2.0

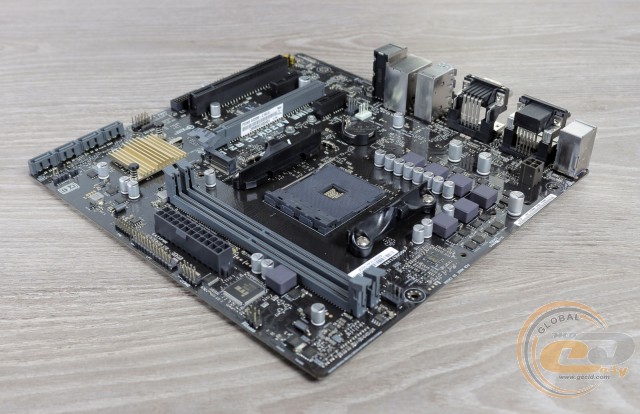

Що ж стосується зручності збірки, то у нас виникла тільки одна претензія до відсутності кріпильних отворів по всій правій боковині друкованої плати. В іншому ж все виконано на вищому рівні. Особливо сподобалося наявність DIMM-слотів з засувками з одного боку, що не часто можна зустріти у бюджетних моделей.

ASUS PRIME A320M-C R2.0

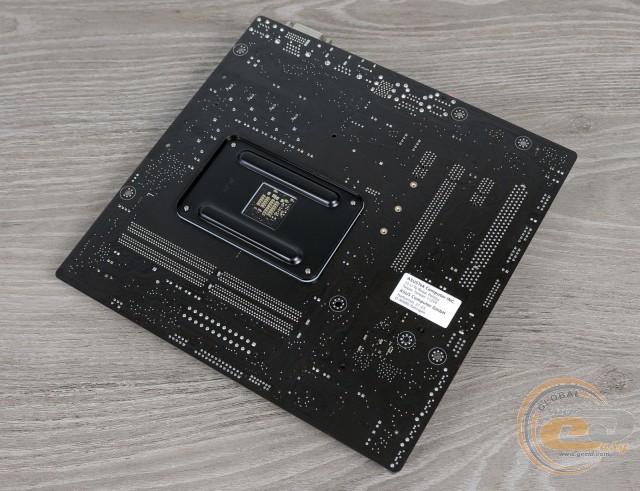

На зворотному боці немає нічого примітного - тільки стандартна опорна пластина процесорного роз'єму, ряд відміток про проходження різних сертифікацій, а також пластикові кліпси кріплення єдиного радіатора.

ASUS PRIME A320M-C R2.0

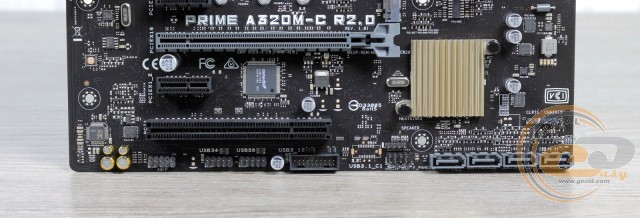

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі і колодка підключення фронтальної панелі. Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх усього шість: два внутрішніх і чотири зовнішніх.

ASUS PRIME A320M-C R2.0

ASUS PRIME A320M-C R2.0

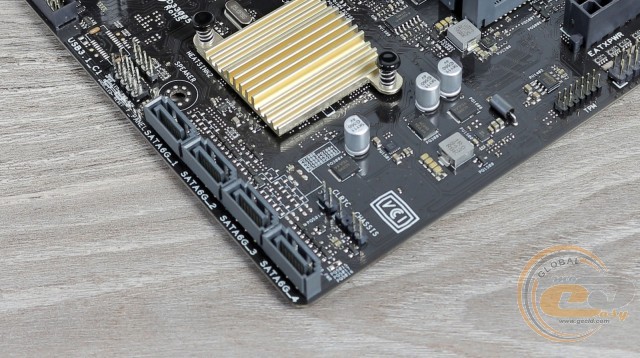

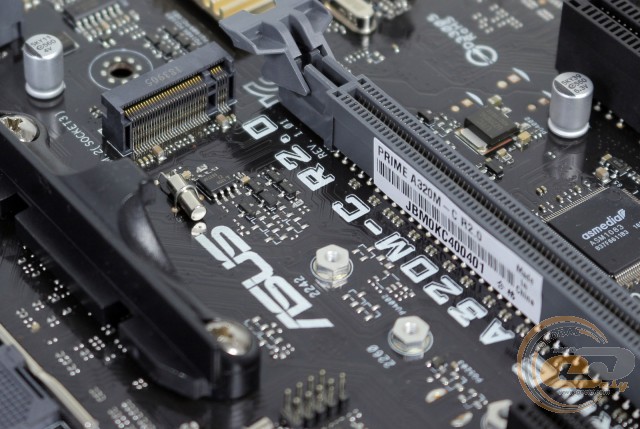

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2 242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с. Відзначимо, що при встановленому процесорі AMD Ryzen порт M.2 підтримує як SATA, так і PCIE 3.0 x4 накопичувачі, тоді як для рішень AMD A / AMD Athlon можлива робота тільки в режимі SATA.

ASUS PRIME A320M-C R2.0

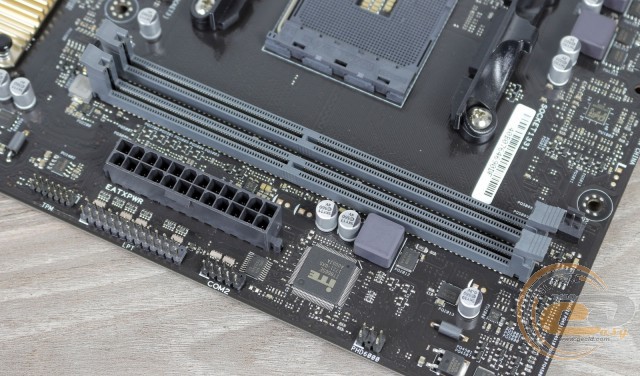

Системна плата ASUS PRIME A320M-C R2.0 оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4 у двоканальному режимі. Підтримуються планки, що працюють на частотах до 3200 МГц (AMD Ryzen) або до 2400 МГц (AMD A / AMD Athlon). Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо для більшості користувачів.

Додатково зазначимо розташовані на правій боковині інтерфейси COM, LPT і TPM.

ASUS PRIME A320M-C R2.0

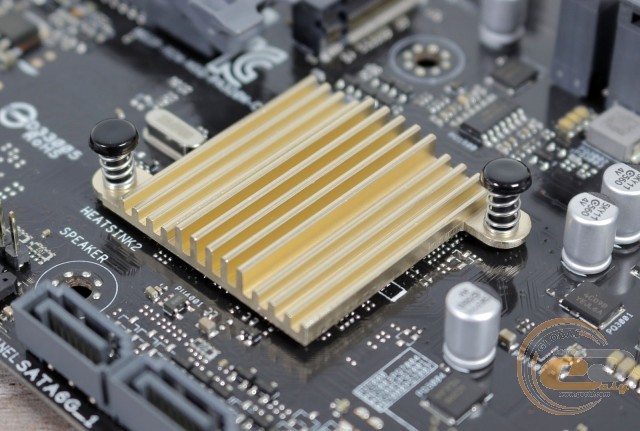

Система охолодження складається тільки з одного радіатора, який відповідає за відведення тепла від чіпсета. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 41°C;
  • бічні/верхні польові транзистори - 102/65°C;
  • бічні/верхні дроселі підсистеми живлення - 71/83°C.

Температура дроселів і польових транзисторів досить висока, тому нехтувати хорошою циркуляцією повітря всередині корпуса явно не варто. А при можливості краще ще і радіатор туди поставити.

ASUS PRIME A320M-C R2.0

ASUS PRIME A320M-C R2.0

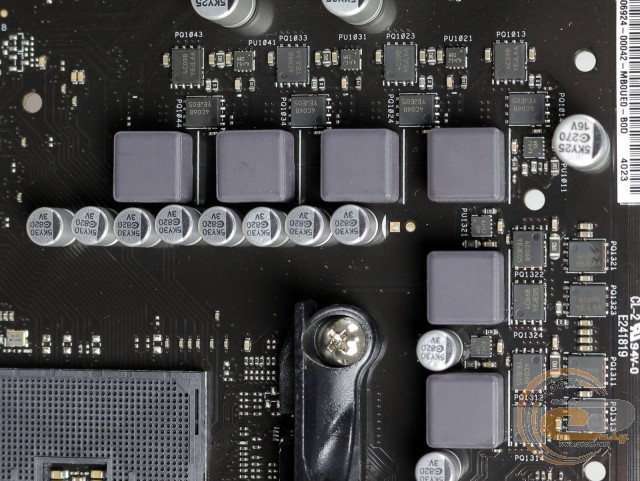

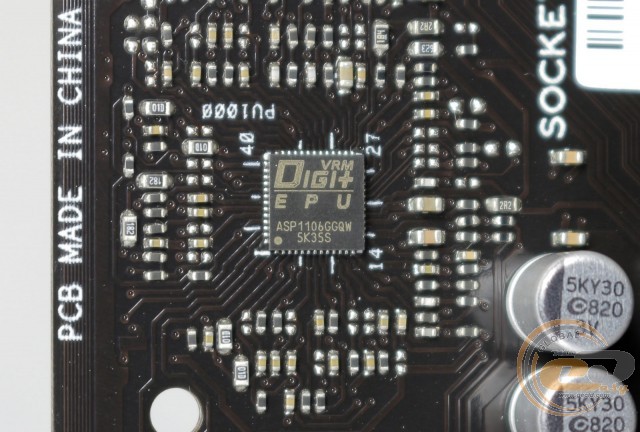

Живлення процесора здійснюється по 4+2-фазній схемі для обчислювальних ядер і додаткових вузлів. Елементна база містить твердотільні конденсатори, феритові дроселі і МОП-транзистори On Semiconductor 4C06B і 4C09B. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW.

ASUS PRIME A320M-C R2.0

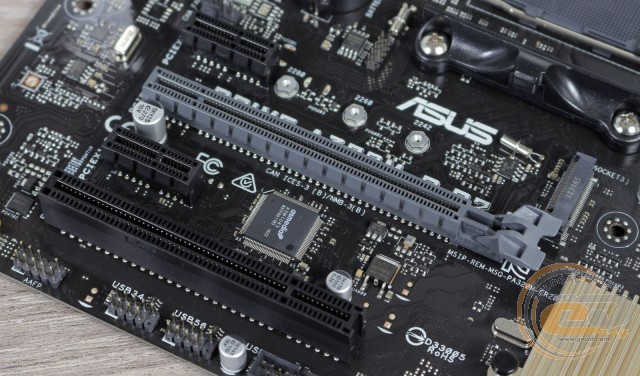

Для розширення функціональності ASUS PRIME A320M-C R2.0 у користувача є в розпорядженні чотири слоти:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16;
  3. PCI Express 2.0 x1;
  4. PCI.

Таким чином, можна встановити тільки одну відеокарту і три додаткові плати розширення. При використанні 3-слотового відеоприскорювача ви втратите доступ до PCI Express x1 і PCI, хоча такий сценарій малоймовірний для бюджетної плати.
