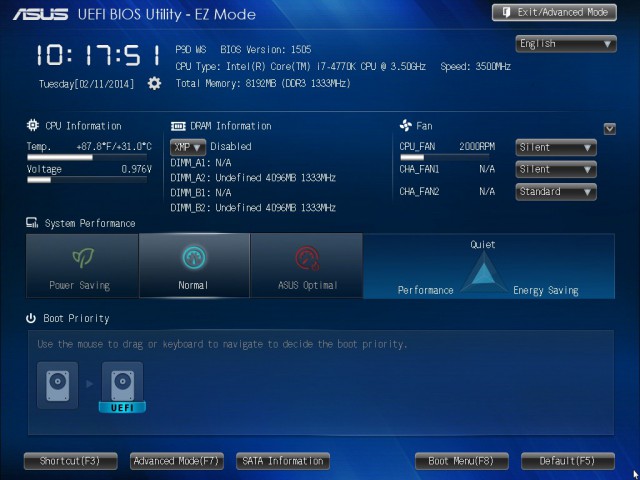

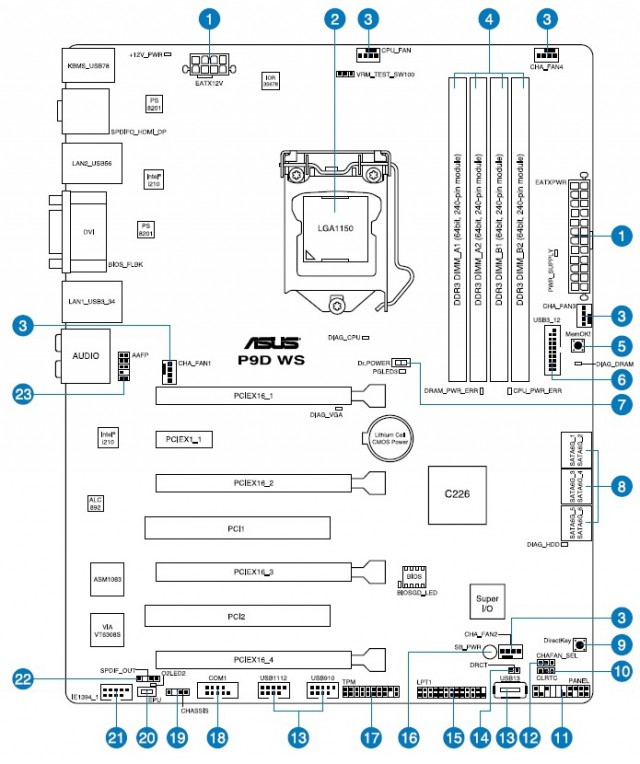

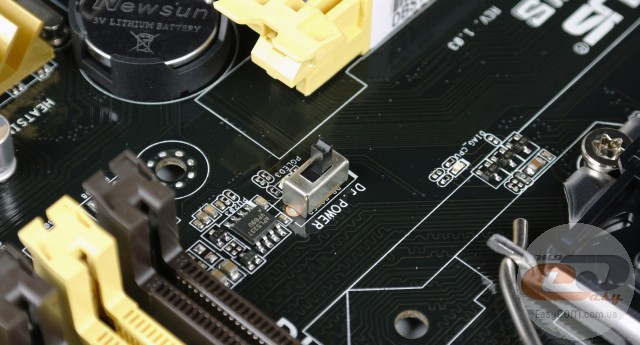

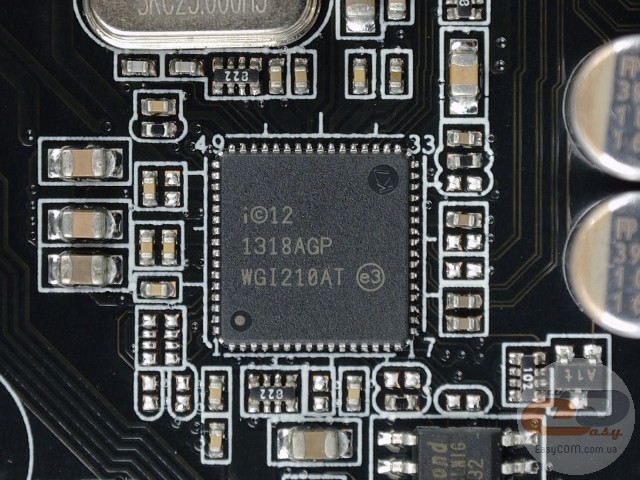

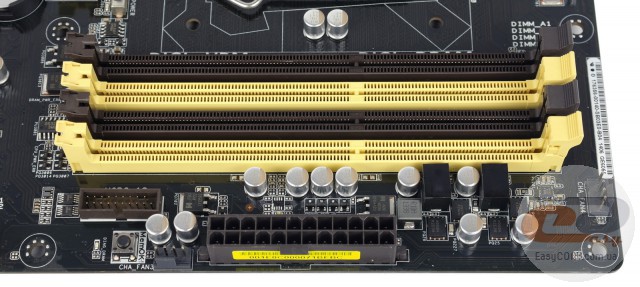

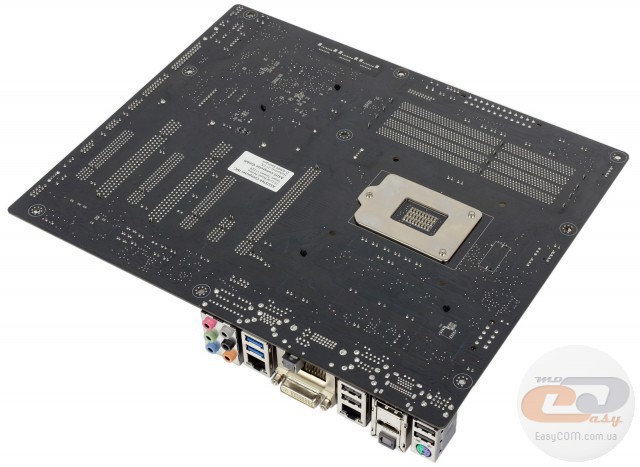

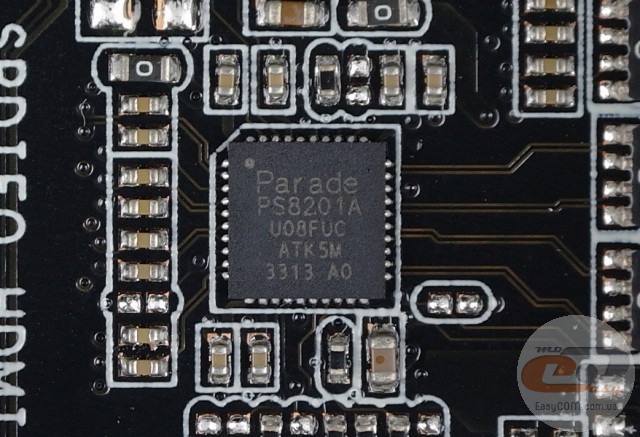

ASUS P9D WS

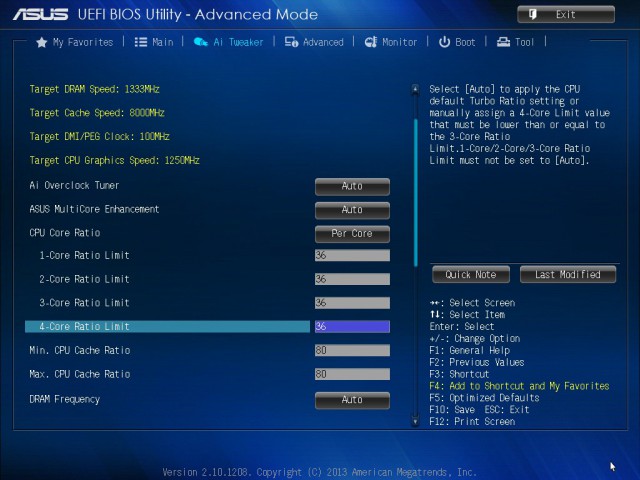

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

ASUS P9D WS

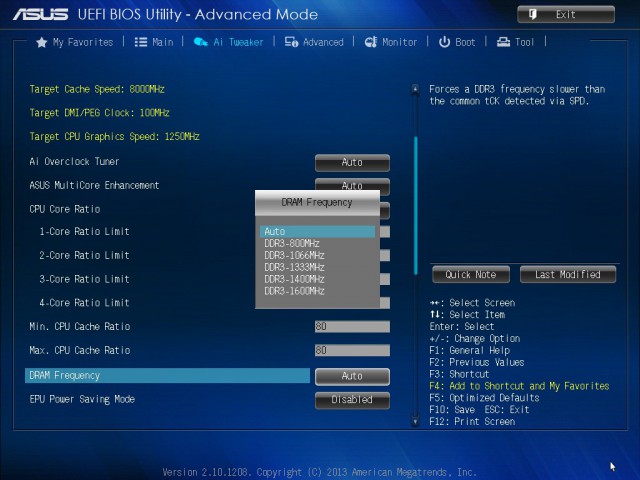

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 1600 МГц.

ASUS P9D WS

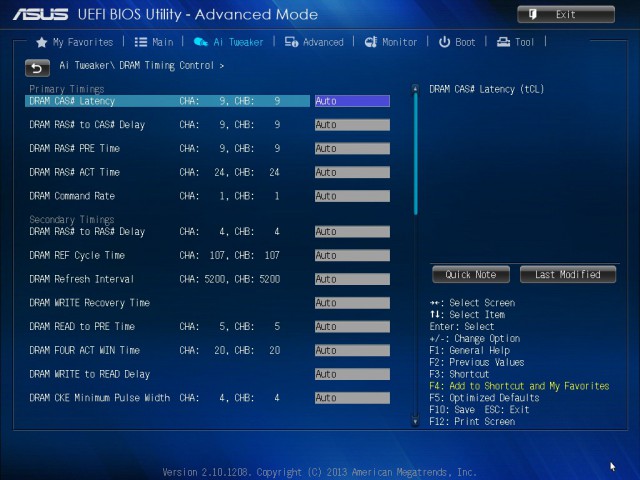

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

ASUS P9D WS

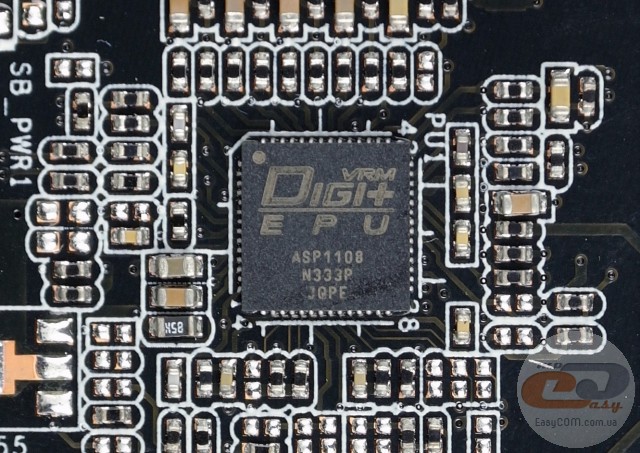

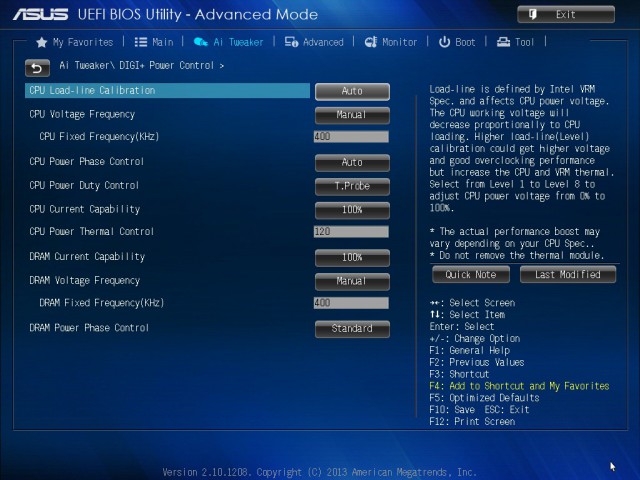

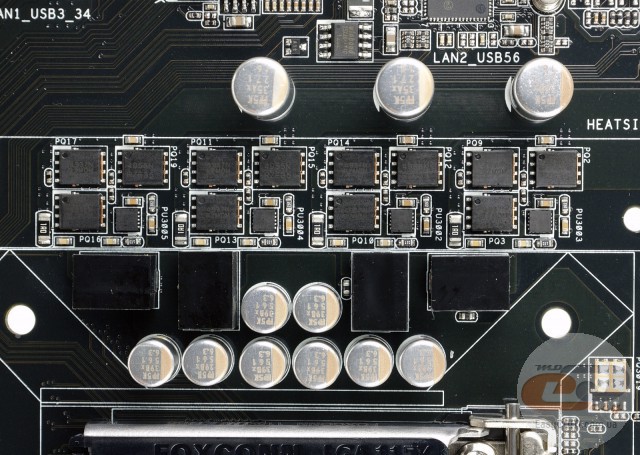

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+.

Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок



CPU Strap

100, 125, 166, 250



Частота оперативної пам'яті

Memory Frequency

800 - 1600



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





CPU Power Thermal Control

120 – 131

1



Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота роботи ШІМ-контролера перетворювача живлення процесора

CPU Fixed Frequency(KHz)

400 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125

Частота роботи ШІМ-контролера перетворювача живлення оперативної пам'яті

DRAM Fixed Frequency (KHz)

300 - 500

50



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1

Напруга на процесорі

CPU Core Voltage Override

0,001 – 1,920



0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001

Напруга на системному агенті

CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Вхідна напруга на процесорі

CPU Input Voltage

0,800 – 2,300

0,010



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0.39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0.39500 – 0,63000

0,00500

ASUS P9D WS

ASUS P9D WS

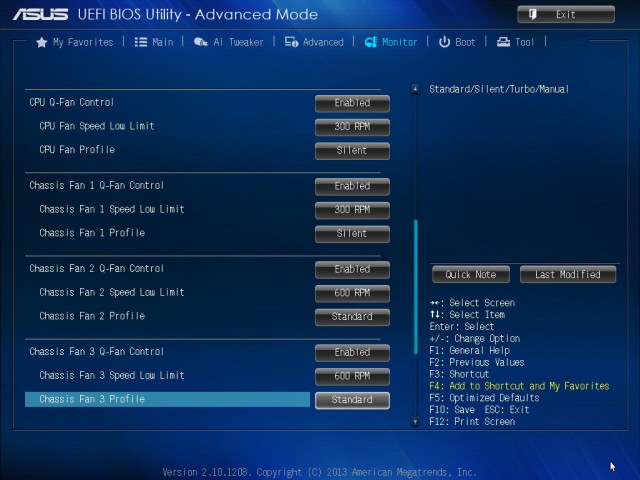

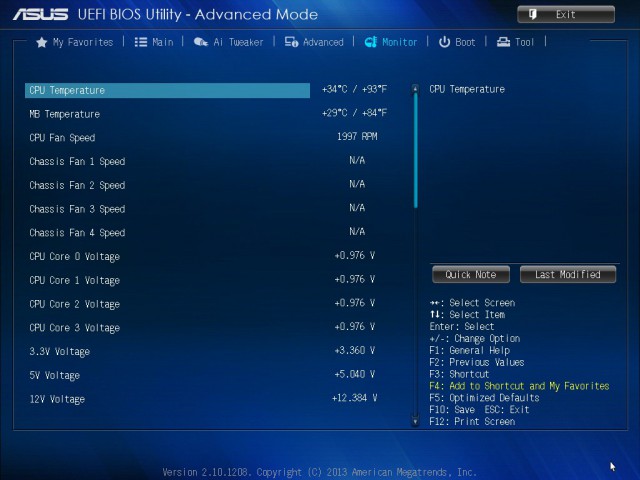

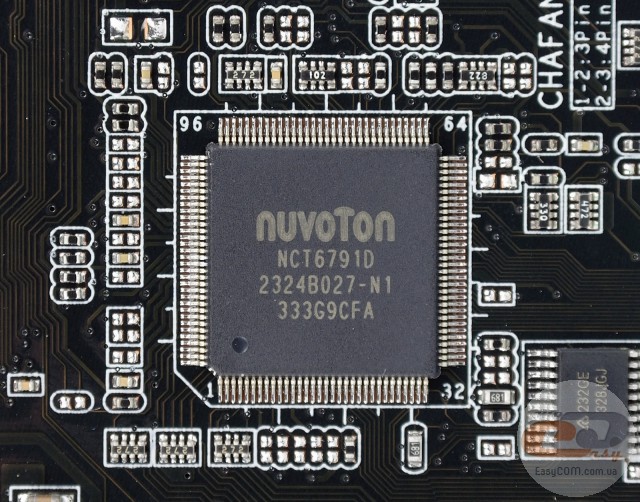

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково в даному розділі можна стежити за напругою на ядрі процесора та на лініях живлення +12В, +5В і +3,3В.

На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована.

Окремо варто відзначити можливість зняття «скріншотів» в BIOS і підтримку російської мови.

Можливості розгону

ASUS P9D WS

Незважаючи на те, що в BIOS материнської плати є необхідні налаштування для розгону процесорів із розблокованим множником, але зміна їхніх значень не приводила до підвищення частоти ЦП. Також при зміні параметра CPU Strap в BIOS на будь-які значення, система не запускалася.

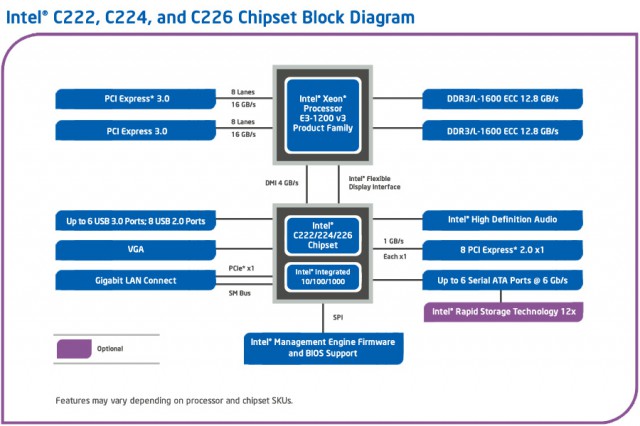

Дана інформація дозволяє зробити висновок, що підтримка розгону в чіпсеті Intel C226 Epxress не закладена.

Тестування

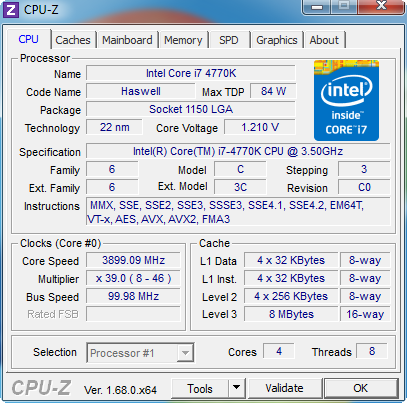

Для перевірки можливостей материнської плати ASUS P9D WS використовувалося наступне обладнання:

Процесор

Intel Core i7-4770K (LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

AMD Radeon HD 6970 2 ГБ GDDR5

Пристрій відеозахоплення

AVerMedia Live Gamer Portable

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Miditower (2х 120 мм вентилятори на вдув/видув)

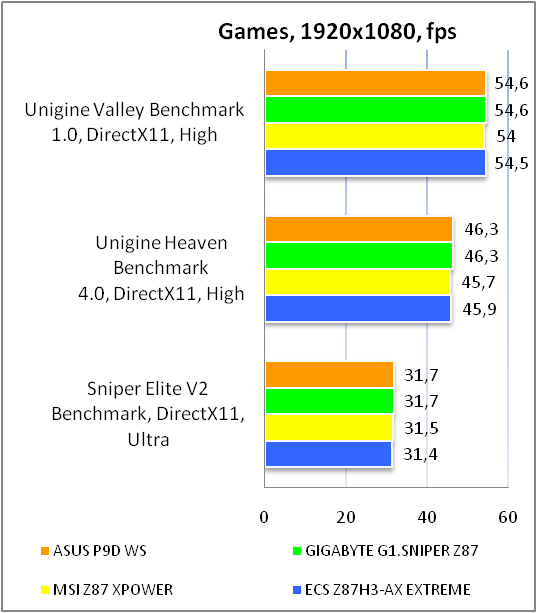

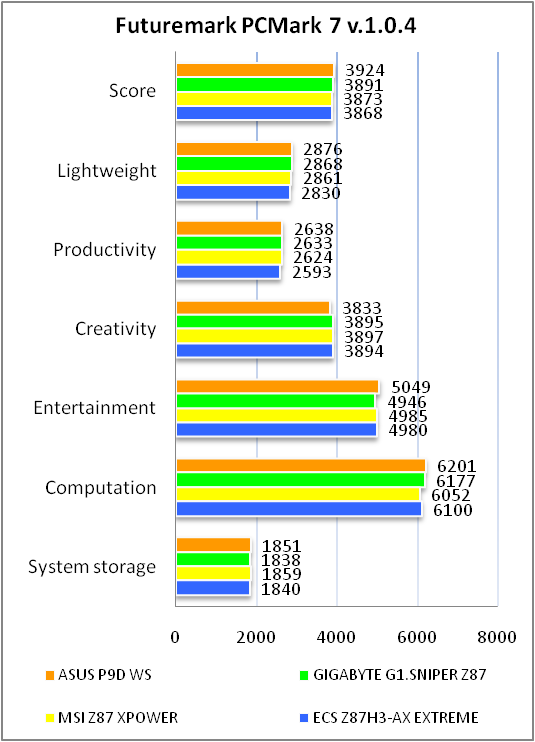

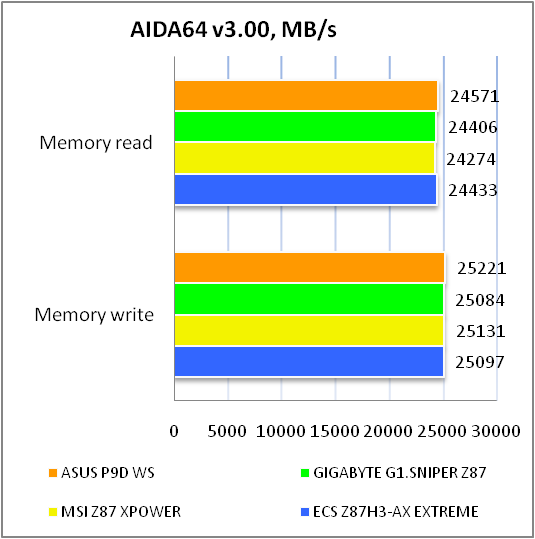

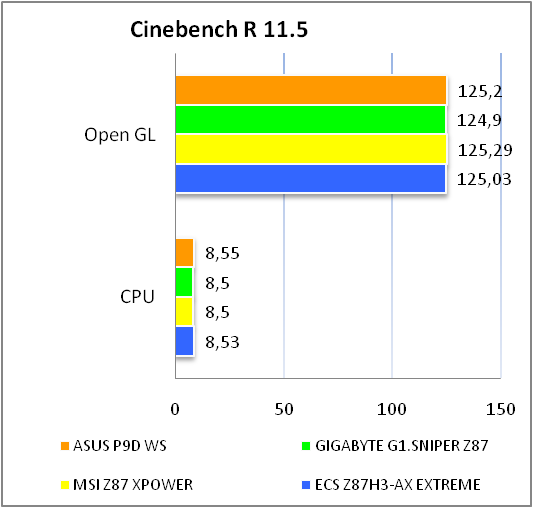

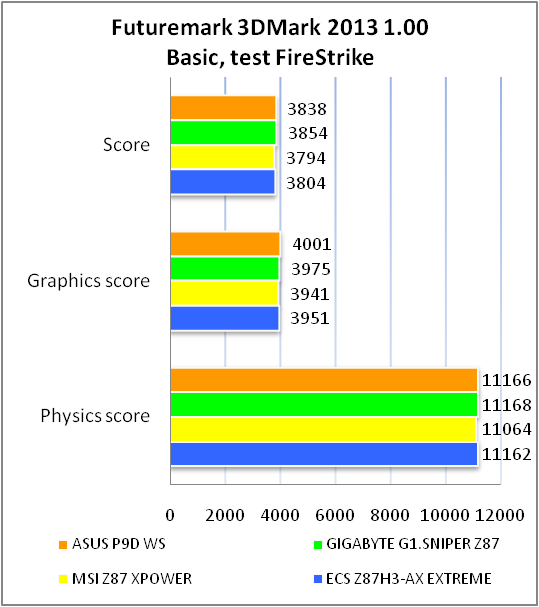

Результати тестів

ASUS P9D WS

ASUS P9D WS

ASUS P9D WS

ASUS P9D WS

ASUS P9D WS

Модель ASUS P9D WS демонструє відмінні показники продуктивності, які знаходяться на рівні з конкурентними аналогами. Це дозволяє нам говорити про високу якість її виконання, добір хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.

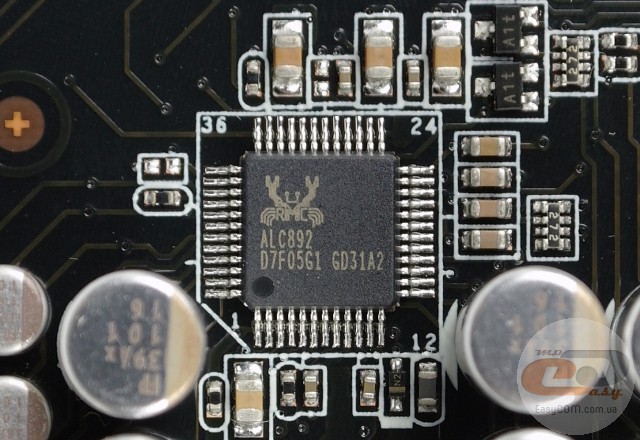

Тестування звукового тракту на основі кодека Realtek ALC892

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.05

Відмінно

Рівень шуму, дБ (А)

-85.1

Добре

Динамічний діапазон, дБ (А)

85.0

Добре

Гармонійні викривлення, %

0.0036

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.1

Середньо

Інтермодуляційні викривлення + шум, %

0.019

Дуже добре

Взаємопроникнення каналів, дБ

-84.6

Дуже добре

Інтермодуляції на 10 кГц, %

0.017

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.06, -0.02

Відмінно

Рівень шуму, дБ (А)

-90.7

Дуже добре

Динамічний діапазон, дБ (А)

90.7

Дуже добре

Гармонійні викривлення, %

0.0030

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-78.7

Середньо

Інтермодуляційні викривлення + шум, %

0.012

Дуже добре

Взаємопроникнення каналів, дБ

-86.6

Відмінно

Інтермодуляції на 10 кГц, %

0.011

Дуже добре

Загальна оцінка



Дуже добре

Рішення ASUS P9D WS має хорошу якість відтворення звуку, що дозволить ощадливим любителям відмовитися від придбання дискретної звукової плати.

Висновки

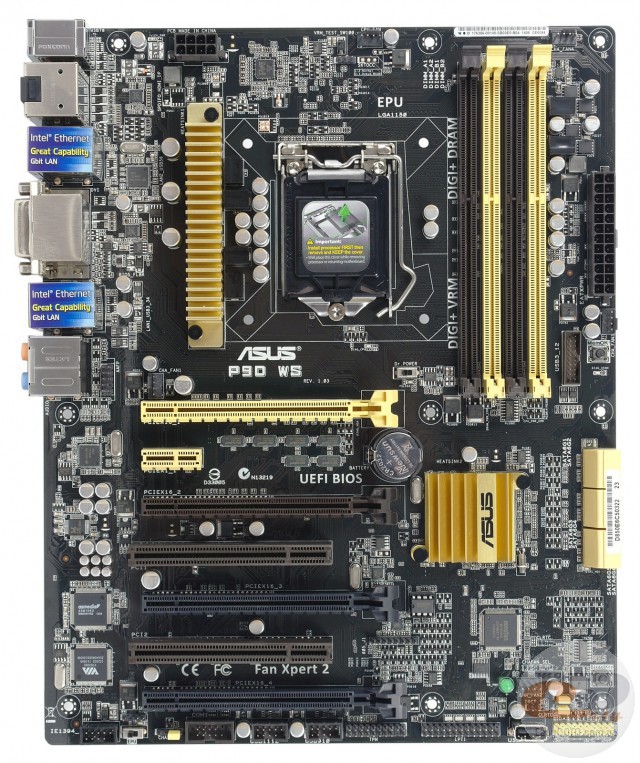

Підводячи підсумки знайомства з материнською платою ASUS P9D WS, основаною на чіпсеті Intel C226 Express і призначеною в першу чергу для складання робочих станцій, відзначимо, що в нас про неї склалося цілком позитивне враження. Звичайно ж, розглядати її для купівлі та подальшого використання в складі ігрового або мультимедійного ПК не варто, тому що за 280 доларів США в асортименті компанії ASUS можна підібрати більш підходяще для цих цілей рішення, але для своєї сфери використання вона пропонує цілком збалансовані можливості.

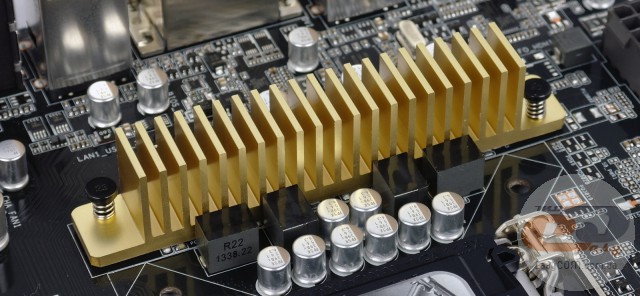

Основною перевагою новинки є підтримка новітніх 22-нм процесорів серії Intel Xeon E3-1200 v3 з мікроархітектурою Intel Haswell та інтегрованим графічним ядром. Останнє сертифіковане для роботи з багатьма популярними програмними продуктами в даній сфері: AutoCAD 2013, Photoshop CS6, Inventor 2012, Solidwork 2012 та іншими. Додатково слід виділити: ефективну систему охолодження, достатню кількість портів USB 3.0 і SATA 6 Гбіт/с, хороше компонування інтерфейсної панелі, підтримку інтерфейсів COM, LPT, TPM і слотів розширення PCI. Також не варто забувати про підтримку ECC-модулів оперативної пам'яті та про відмінний комплект поставки.

З особливостей відзначимо, мабуть, тільки відсутність можливості розгону процесорів з розблокованим множником. Однак назвати це недоліком не можна, оскільки від рішень для робочих станцій вимагається в першу чергу стабільність, надійність і функціональність, а не оверклокерські можливості. До того ж самі процесори лінійки Intel Xeon не призначені для розгону.

У підсумку материнська плата ASUS P9D WS є хорошим варіантом для складання високоякісних робочих станцій з інтегрованою графікою або з професійними відеокартами серій NVIDIA Quadro і AMD FirePro.

Переваги:

  • підтримка процесорів Intel Xeon E3-1200 v3 (Intel Haswell) і ECC-оперативної пам'яті;
  • надійна цифрова підсистема живлення DIGI+;

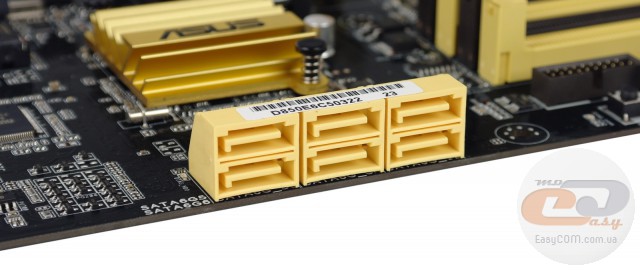

  • достатня кількість портів USB 3.0 і SATA 6 Гбіт/с;

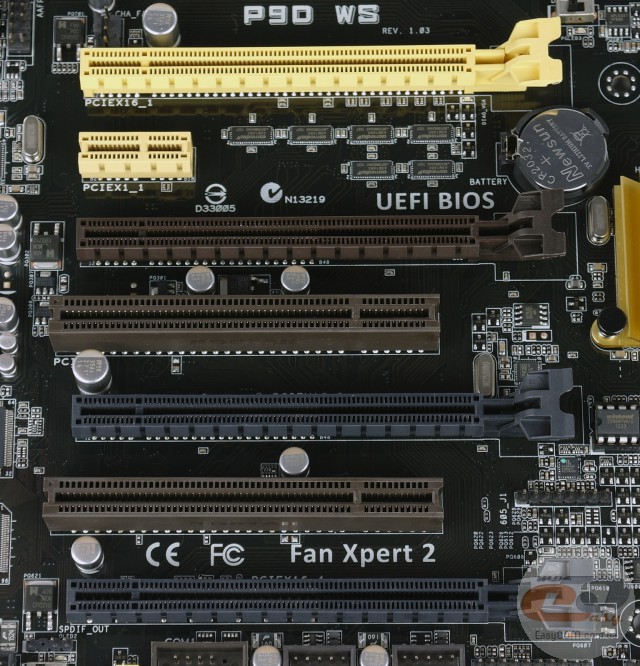

  • підтримка інтерфейсів COM, LPT, TPM і PCI;

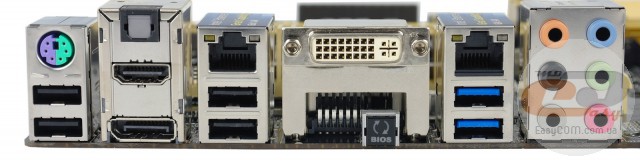

  • хороше компонування інтерфейсної панелі;
  • відмінний комплект поставки;
  • наявність клавіші DirectKey для швидкого доступу до налаштувань BIOS;
  • підтримка ряду корисних фірмових технологій;
  • ефективна система охолодження.

Особливості:

  • відсутність можливостей розгону процесорів із розблокованим множником.
