Огляд і тестування материнської плати ASUS P8Z77-M

06-05-2013

Розглянута в цьому огляді материнська плата ASUS P8Z77-M є представницею середнього цінового діапазону та призначена для складання продуктивних і надійних робочих або домашніх ПК із широким спектром завдань. Материнська плата виконана у форм-факторі mATX і основана на наборі системної логіки Intel Z77 Express,  завдяки останньому вона надає можливість розгону процесора з розблокованим множником. Давайте перейдемо безпосередньо до огляду материнської плати та уважно розглянемо її можливості.

ASUS P8Z77-M

Специфікація материнської плати ASUS P8Z77-M:

Виробник

ASUS

Модель

P8Z77-M

Чіпсет

Intel Z77 Express

Процесорний роз’єм

Socket LGA1155

Підтримувані процесори

Intel Core i7/ Core i5 / Core i3 другого та третього поколінь

Використовувана пам'ять

DDR3 2400 (O.C.)/ 2200 (O.C.)/2133 (O.C.)/1866(O.C.) /1800(O.C.) /1600/1333/1066 МГц

Підтримка пам'яті

4 x DDR3 DIMM двоканальної архітектури до 32 ГБ
Підтримка пам'яті non-ECC небуферизованої і Extreme Memory Profile (XMP)

Слоти розширення

1 x PCI Express x16 3.0/2.0
1 x PCI Express x16 2.0 (x4)
1 x PCI Express x1

1 x PCI

Дискова підсистема

Чіпсет Intel H77 підтримує:
2 x SATA 6.0 Гбіт/с

4 x SATA 3.0 Гбіт/с

із можливістю організації SATA RAID 0, 1, 5 і 10
з підтримкою Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology.

Звукова підсистема

Realtek ALC887, 8-канальний High-Definition Audio кодек з оптичним виходом S/PDIF

Підтримка LAN

Гігабітний мережевий контролер Realtek 8111F

Живлення

24-контактний роз’єм живлення ATX

8-контактний ATX12V роз’єм живлення

Роз’єми для вентиляторів

1 x для процесорного кулера
3 x для корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2
1 x HDMI порт
1 x DVI порт
1 x VGA порт
1 x LAN (RJ45)
2 x USB 3.0
4 x USB 2.0
1 x оптичний S/PDIF
3 аудіо роз’єми

Внутрішні порти I/O

2 x SATA 6.0 Гбіт/с
4 x SATA 3.0 Гбіт/с
1 x S/PDIF вихід
3 x USB 2.0 (додатково 6)
1 x USB 3.0 (додатково 2)
1 x TPM

1 x COM
Аудіо роз’єми передньої панелі
Роз’єми системної панелі
1 x MemOK! кнопка

BIOS

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM 2.0, ACPI v2.0a, SM BIOS 2.5,
Підтримка EZ Flash 2, CrashFree BIOS 3

Фірмові технології

ASUS EPU

TurboV

GPU Boost

ASUS Quiet Thermal Solution

ASUS EZ DIY

ASUS Q-Design

Комплектація

Інструкція та керівництво
DVD із драйверами та ПЗ
Заглушка інтерфейсної панелі

кабель SATA 6 Гбіт/с

кабель SATA 3 Гбіт/с

Q-connector

Форм-фактор

Розміри, мм

mATX
244 x 244

Сайт виробника

ASUS

Свіжі версії BIOS і драйверів можуть бути завантажені зі сторінки підтримки

Все цены на Asus+P8Z77-M

ASUS P8Z77-M

Упаковка материнської плати ASUS P8Z77-M має звичне оформлення в темній колірній гамі. На лицьовій частині упаковки наводиться найменування материнської плати, а нижня частина зайнята піктограмами, які позначають використовувані технології.

ASUS P8Z77-M

Зворотна сторона коробки більш інформативна. Тут можна побачити фото материнської плати і її специфікацію, а також опис найцікавіших, з погляду відділу маркетингу, технологій.

ASUS P8Z77-M

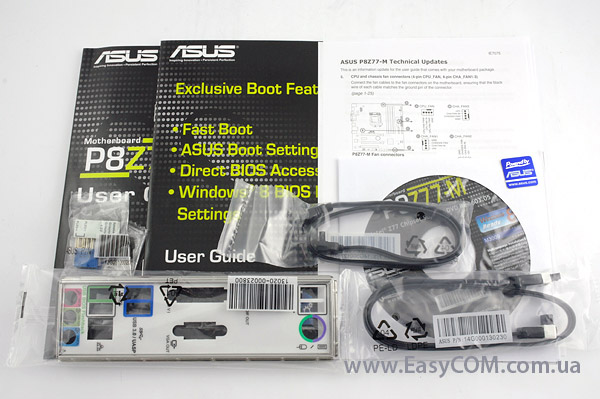

Комплектація материнської плати ASUS P8Z77-M достатня для складання системи. У коробці з материнською платою можна знайти:

  • DVD-диск із ПЗ та драйверами;
  • посібник користувача англійською мовою та коротку інструкцію зі встановлення;
  • два шлейфи Serial ATA 6.0 Гбіт/с;
  • набір ASUS Q-Connector;
  • заглушку на задню панель корпусу.

ASUS P8Z77-M

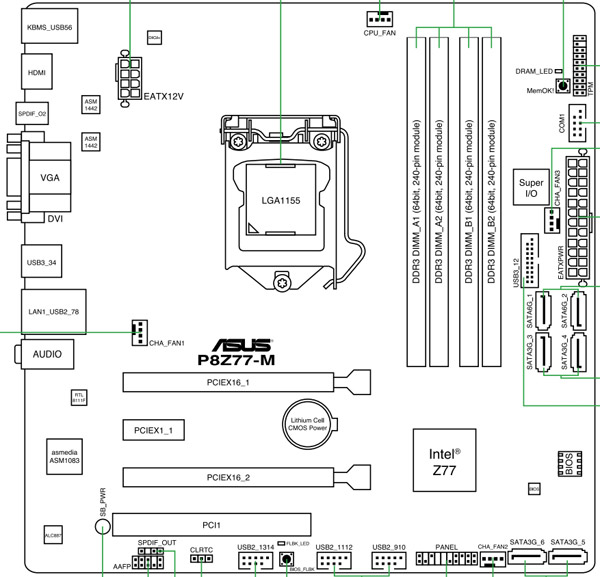

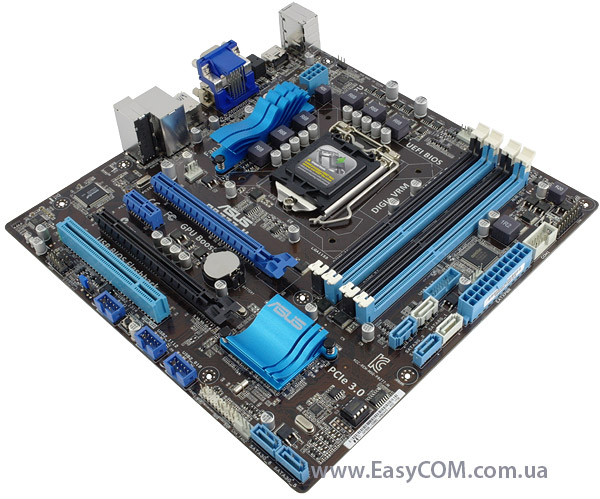

Материнська плата ASUS P8Z77-M виконана у форм-факторі mATX і має розміри 244 x 244 мм. Компонування виконане досить грамотно, усі роз’єми розташовані у доступних місцях. Виключенням є лише деяка скупченість роз’ємів USB 3.0, ATX і SATA. Але якщо дотримуватися певної послідовності підключення, то особливих незручностей таке розташування коннектів не викличе. Позитивним моментом є те, що слоти для оперативної пам'яті позбавлені засувок з нижнього боку, а це значно полегшить заміну або додавання модулів ОЗП при встановленому відеоадаптері. На платі зроблено 8 монтажних отворів, при цьому нижній правий кут залишився без отвору, що є причиною його «провисання», тому до портів, які розташовані тут, потрібно підключатися з більшою обережністю.

ASUS P8Z77-M

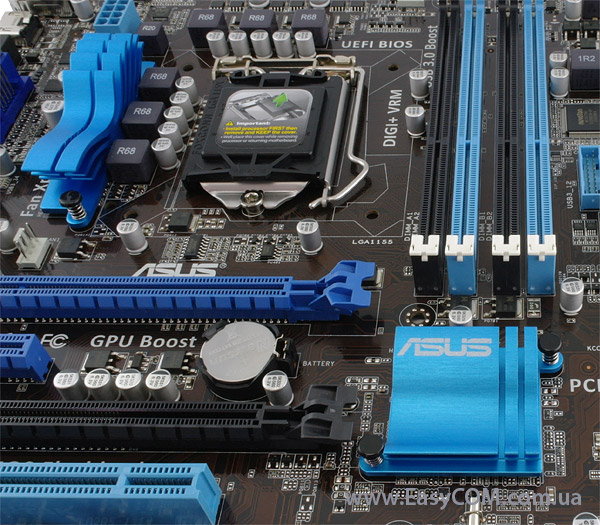

Система охолодження пасивна та містить у собі два стилізовані радіатори: один відводить тепло від елементів перетворювача живлення процесора, які нагріваються, а другий охолоджує PCH Intel Z77 Express. Під час тестування на радіаторі була зафіксована температура 42,2°С, що є типовим показником серед подібних плат.

ASUS P8Z77-M

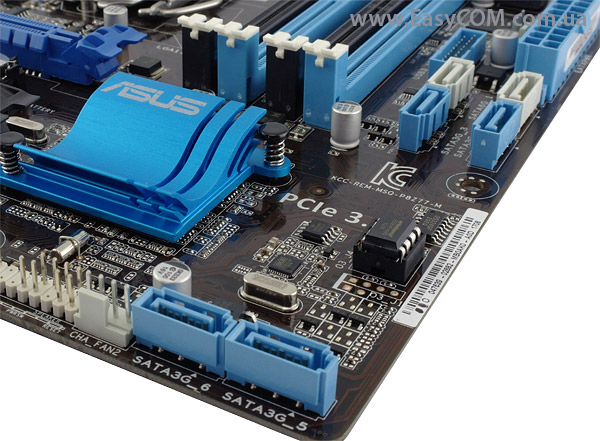

Дискова підсистема материнської плати ASUS P8Z77-M реалізована винятково силами набору системної логіки Intel Z77 Express. На платі можна знайти чотири порти SATA 3 Гбіт/c і два порти SATA 6 Гбіт/c. Присутня підтримка масивів RAID рівнів 0, 1, 5 і 10.

ASUS P8Z77-M

ASUS P8Z77-M

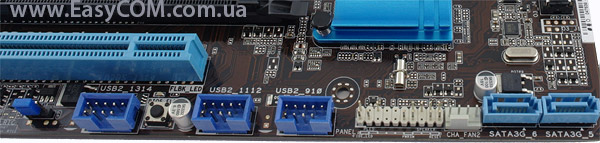

На додаток до портів, виведених на інтерфейсну панель, на материнській платі присутні наступні колодки підключення:

  • 3 x USB 2.0 (до 6 додаткових портів);
  • 1 x USB 3.0 (до 2 додаткових портів);
  • 1 x COM;
  • 1 x TPM.

Разом на материнській платі ASUS P8Z77-M присутні десять портів USB 2.0 і чотири порти USB 3.0, чого цілком достатньо для підключення різних пристроїв.

ASUS P8Z77-M

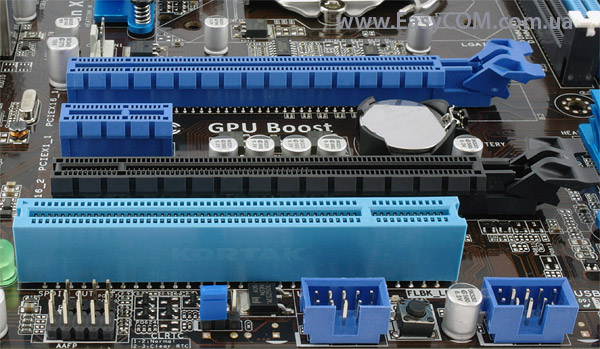

Для встановлення плат розширення на материнській платі присутні чотири роз’єми:

  • 1 x PCI Express x16 3.0/2.0;
  • 1 x PCI Express x16 2.0 (x4);
  • 1 x PCI Express x1;
  • 1 x PCI.

Допускається встановлення двох відеоадаптерів у режимі AMD CrossFireX, але через невисоку пропускну здатність другого PEG-роз’єму це буде не найраціональнішим рішенням. Відзначимо наявність роз’єму PCI, який усе ще може знадобитися для встановлення застарілих плат розширення.

ASUS P8Z77-M

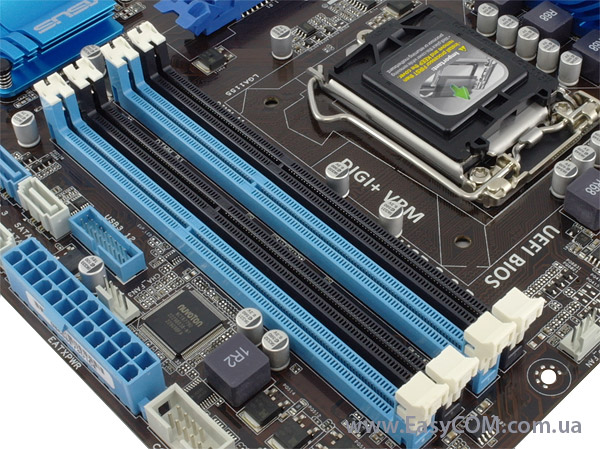

На розглянутій материнській платі встановлені чотири 240-контактні роз’єми DIMM двоканальної архітектури для роботи з пам'яттю стандарту DDR3. Максимальний загальний обсяг пам'яті може досягати 32 ГБ при встановленні чотирьох модулів ємністю 8 ГБ. Максимальна частота оперативної пам'яті становить 2400 МГц у режимі розгону. Для організації роботи пам'яті у двоканальному режимі необхідно заповнювати роз’єми одного кольору.

ASUS P8Z77-M

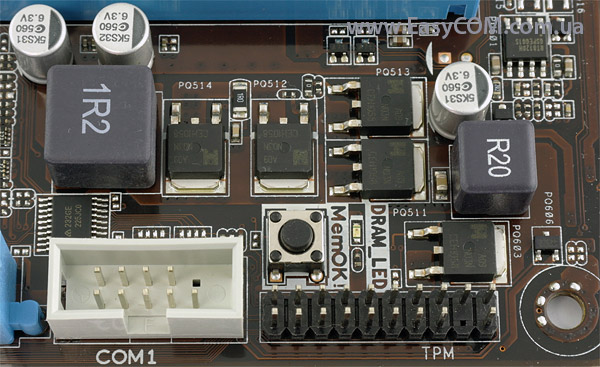

Як і на більшості материнських плат ASUS, біля слотів пам'яті знаходиться кнопка «MemOK!», яка буде корисна при наявності помилок у роботі системної пам'яті.

ASUS P8Z77-M

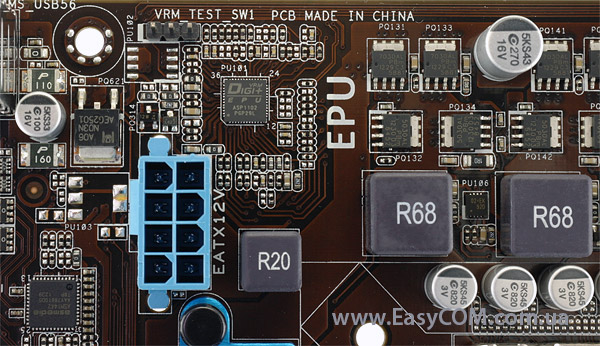

Перетворювач напруги живлення процесора виконаний за схемою 4+1+1 фази. По одній фазі використовується для живлення «системного агента» і відеоядра, а інші чотири – для живлення ядер процесора. У якості ШІМ-контролера традиційно використовується мікросхема ASP1102 виробництва компанії Chil Semiconductor Corp. Охолодження вузла живлення поліпшене за рахунок використання стилізованого радіатора з досить великим оребренням. Живлення до процесора надходить через 8-контактний роз’єм EPS12V, який розрахований на більший струм, ніж звичайний 4-контактний роз’єм ATX12V.

ASUS P8Z77-M

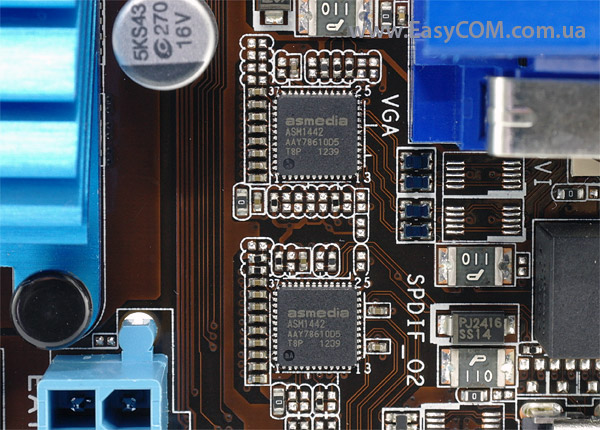

За перемикання відеовиходів HDMI і DVI відповідає мікросхема ASMedia ASM1442.

ASUS P8Z77-M

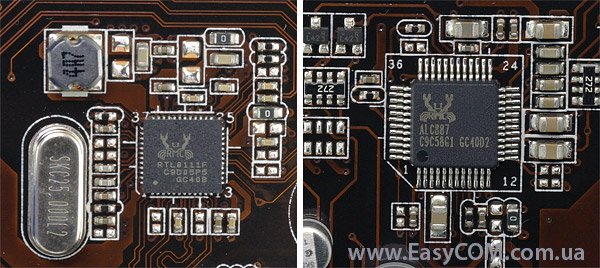

Звукова підсистема материнської плати заснована на HDA-кодеку 8-канального звуку Realtek ALC887, а для підключення до локальної мережі використовується гігабітний мережевий контролер Realtek 8111F. Такі контролери встановлює більша частина виробників материнських плат, що гарантує відсутність яких-небудь проблем із драйверами.

ASUS P8Z77-M

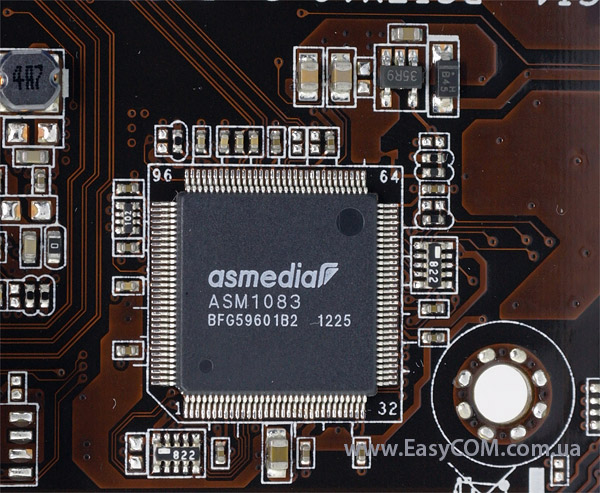

Оскільки в наборі системної логіки Intel Z77 Express немає підтримки шини PCI, то для її реалізації виробник додав міст PCI Express to PCI. У ролі такого мосту виступає мікросхема ASMedia ASM1083.

ASUS P8Z77-M

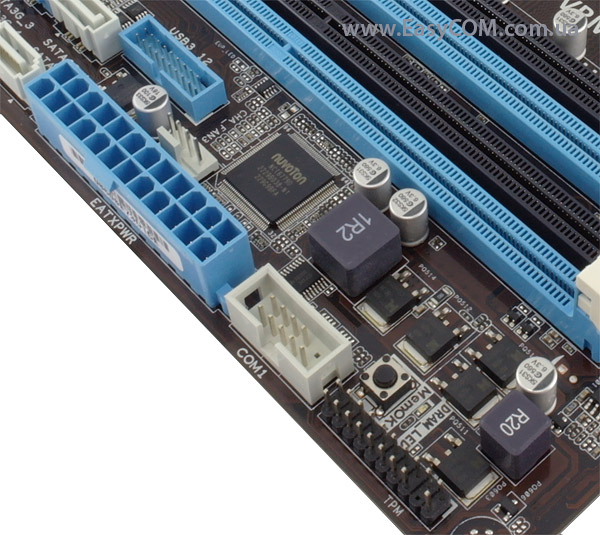

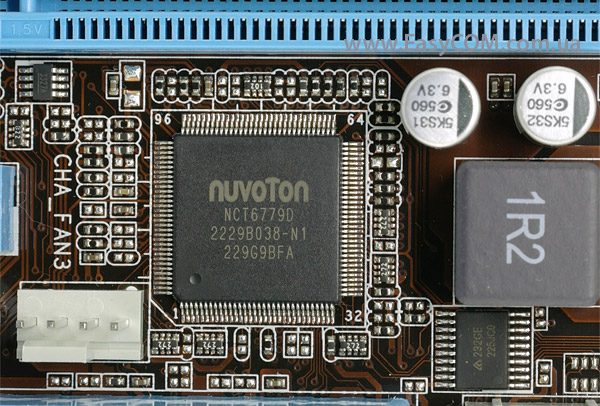

Мікросхема Nuvoton NCT67790 керує портами PS/2 і COM, роботою системних вентиляторів і забезпечує моніторинг температур.

ASUS P8Z77-M

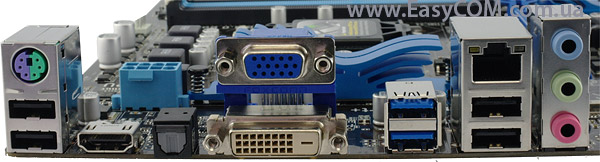

На інтерфейсну панель материнської плати ASUS P8Z77-M виведені наступні порти:

  • 1 x PS/2 для миші або клавіатури;
  • 4 x USB 2.0;
  • 2 x USB 3.0;
  • HDMI;
  • DVI;
  • VGA;
  • оптичний S/PDIF;
  • роз’єм RJ45 для мережевих з'єднань;
  • три аудіороз’єми 3,5 мм.

Увагу привертає наявність найпоширеніших роз’ємів підключення монітора – є як аналоговий D-Sub, так і два види цифрових відеовиходів. Але наявність усього трьох аудіороз’ємів може створити певні незручності при підключенні багатоканальної акустики.

ASUS P8Z77-M

Материнська плата ASUS P8Z77-M оснащена чотирма роз’ємами для підключення вентиляторів. Один чотирьохконтактний роз’єм призначений для підключення процесорного вентилятора, а решта - для підключення корпусних вентиляторів.

UEFI BIOS

ASUS P8Z77-M

На материнській платі ASUS P8Z77-M, як і на багатьох інших рішеннях, основаних на системній логіці Intel 7x Express, у якості попереднього завантажувача використовується UEFI із графічним інтерфейсом.

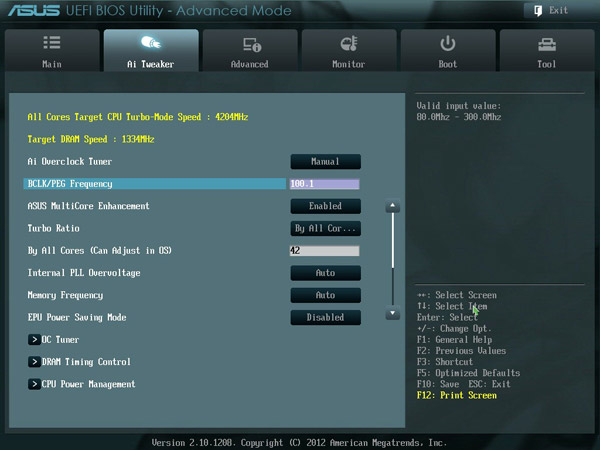

Зайшовши в розділ «AI Tweaker» з налаштуваннями для розгону та оптимізації системи, можна відзначити досить довгий перелік опцій, які відповідають за частоту, напругу живлення та навіть режим роботи перетворювача живлення процесора, і це незважаючи на те, що ASUS P8Z77-M не позиціонується як рішення, призначене для розгону.

Налаштування, необхідні для розгону, зведені таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

C1E, Intel Adaptive Thermal Monitor, Virtualization Technology,
Execute Disable Bit, Hardware Prefetcher, Cache Line Prefetcher





Частота системної шини

BLCK/PCIE Frequency

80 – 300 МГц

0,1

Частота оперативної пам'яті

MemoryFrequency

800, 1067, 1334, 1601, 1868, 2135, 2402



Затримки ОЗП

DRAM Timing Control

CAS Latency, RAS to CAS, RAS PRE, RAS ACT, COMMAND Mode, RAS to RAS, REF, Cycle, DRAM Refresh, WRITE Recovery, READ to PRE, FOUR ACT WIN, WRITE to READ, CKE Minimum, CAS Write, RTL (CHA), RTL (CHB), tWRDR, tRWDR, tRWSR, tRR, tRRSR, tWW(DD), tWW(DR), tWWSR



Обмеження по потужності при тривалому прискоренні

Long Duration Power Limit

1 – 255 Вт

1

Тривалість тривалого прискорення

Long Duration Maintained

1 – 32 c

1

Обмеження по потужності при короткочасному прискоренні

Short Duration Power Limit

1 – 255 Вт

1

Основна межа по струму

Primary Plane Current Limit

0,125 – 1023,875 В

0,125 В

Вторинна межа по струму

Secondary Plane Current Limit

0,125 – 1023,875 В

0,125 В

Фіксована частота схеми живлення

CPU Fixed Frequency

200 – 350 кГц

50 кГц

Напруга живлення CPU

CPU Manual Voltage

0,8 – 1,99

0,005 В

Напруга на модулях пам'яті, В

DRAM Voltage

1,185 – 2,135 В

0,005 В



VCCSA Voltage

0,61 – 1,560 В

0,005 В



CPU PLL Voltage

1,8 – 1,9 В

0,1 В

Напруга на північному мості

PCH Voltage

0,8 – 1,685 В

 0,005 В

ASUS P8Z77-M

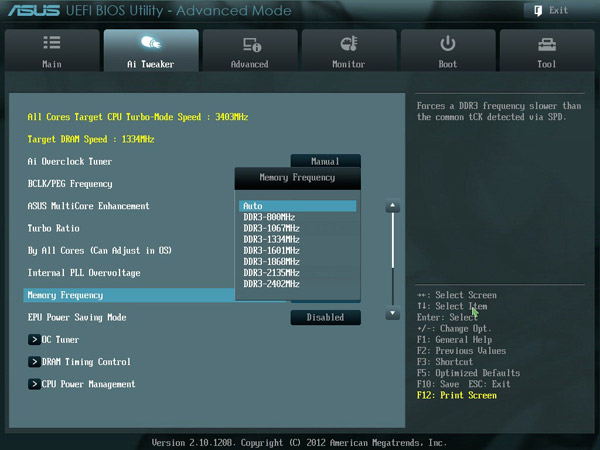

Множник частоти пам'яті дозволяє встановлювати частоту від 800 МГц до 2400 МГц.

ASUS P8Z77-M

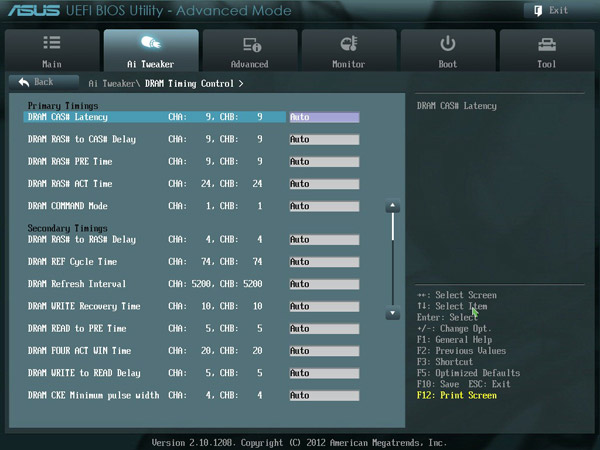

Налаштувати таймінги (затримки) і підтаймінги (другорядні затримки) оперативної пам'яті можна і «ручним» способом у розділі «DRAM TimingControl».

ASUS P8Z77-M

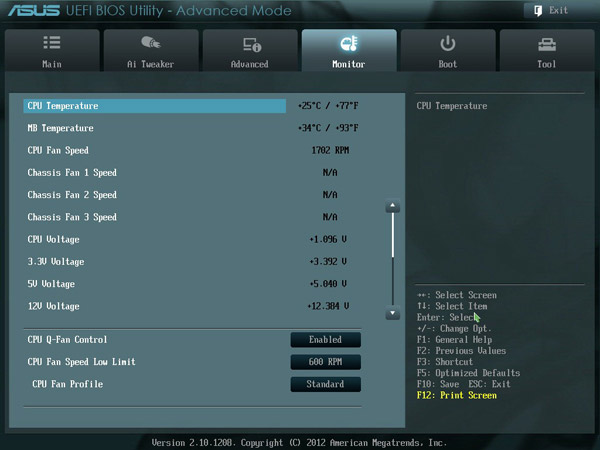

Присутній також окремий розділ моніторингу, в якому можна стежити за:

  • температурою материнської плати та процесора;
  • швидкістю обертання процесорного та корпусних вентиляторів;
  • напругою на ядрі процесора;
  • напругою на лініях живлення +12В, +5В і +3,3В.

Розділ досить інформативний, не вистачає лише показів напруги живлення оперативної пам'яті.

Крім того, у даному розділі можна ввімкнути функцію автоматичного керування процесорним кулером CPU Q-Fan Control і корпусними вентиляторами, які мають різні режими інтенсивності.

ASUS P8Z77-M

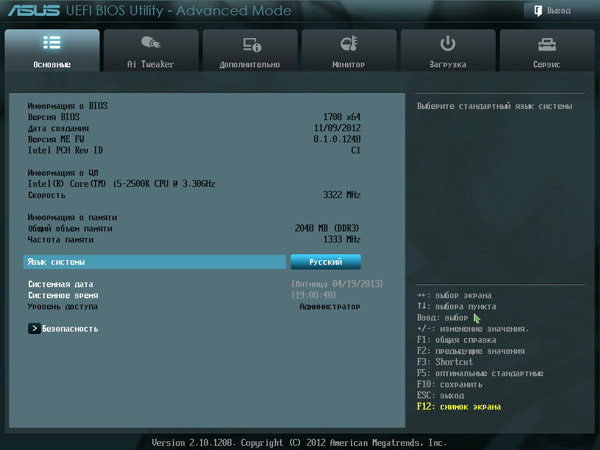

Окремо відзначимо можливість вибору російської мови в налаштуваннях мови.

Утиліти

ASUS P8Z77-M

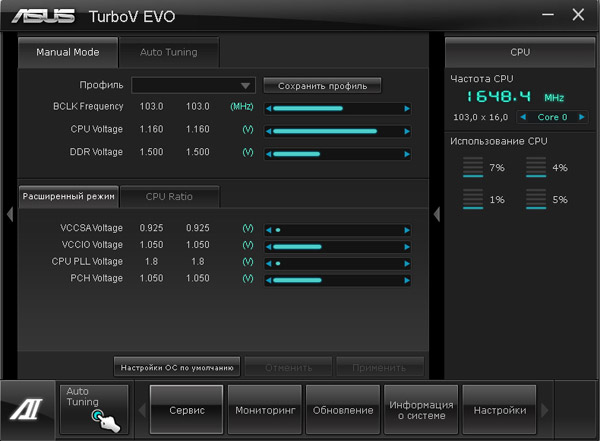

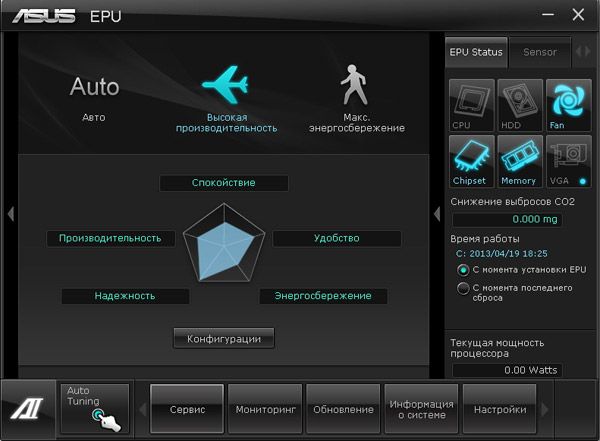

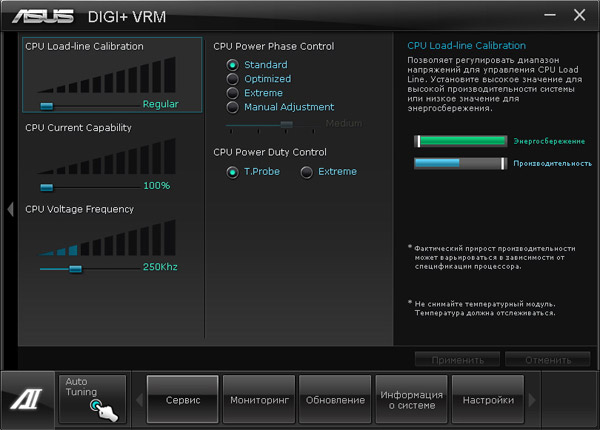

Розгін системи та зміну напруги живлення різних компонентів можна виконувати за допомогою утиліти ASUS TurboV EVO.

ASUS P8Z77-M

ASUS P8Z77-M

ASUS P8Z77-M

ASUS P8Z77-M

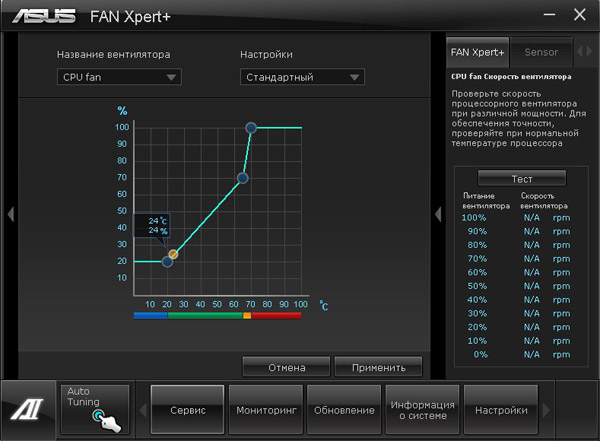

Цікавою особливістю, характерною, в основному, для материнських плат ASUS, є можливість налаштування режиму роботи стабілізатора живлення процесора.

Можливості розгону

Можливості розгону тестувалися за допомогою процесора Intel Core i5-2500K із розблокованим множником.

ASUS P8Z77-M

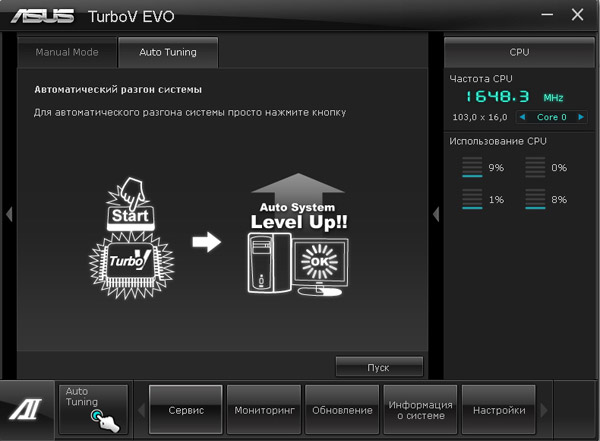

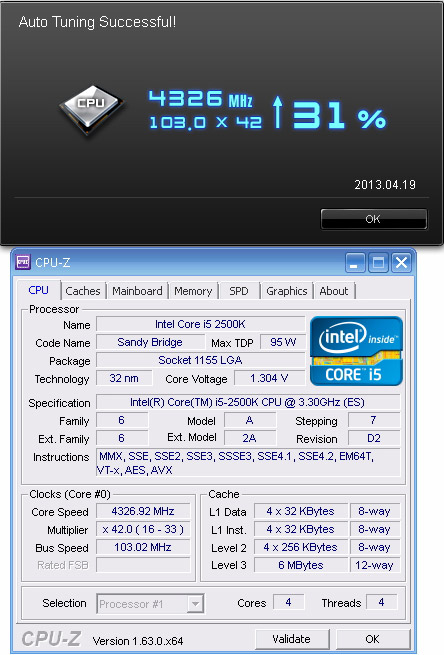

При використанні функції автоматичного розгону був досягнутий досить хороший результат – 4,3 ГГц.

ASUS P8Z77-M

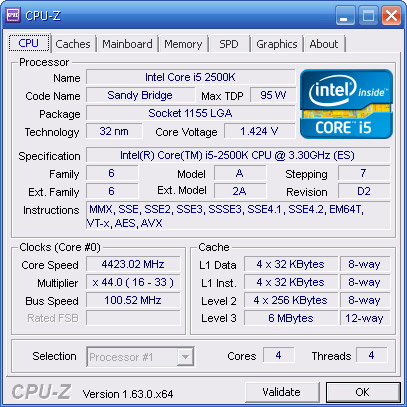

У ручному режимі результат виявився трохи вищим і склав 4,4 ГГц.

Як бачите, незважаючи на скромні габарити, материнська плата ASUS P8Z77-M цілком здатна буде розкрити потенціал CPU з розблокованим множником.

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання:

Процесор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Відеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/видув)

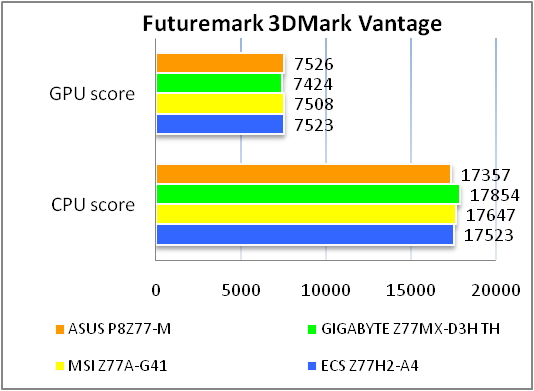

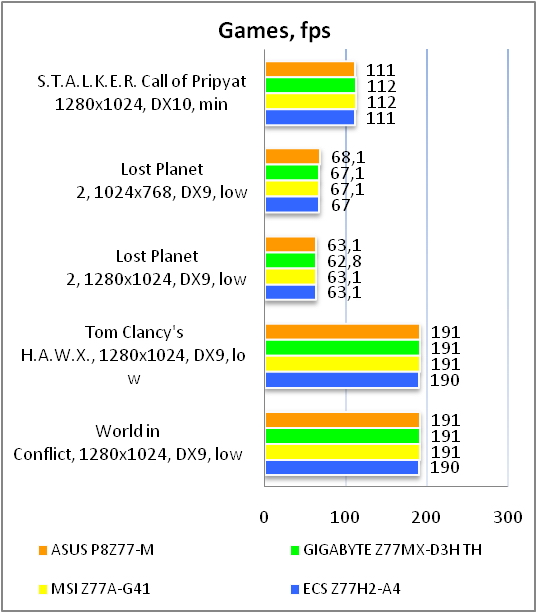

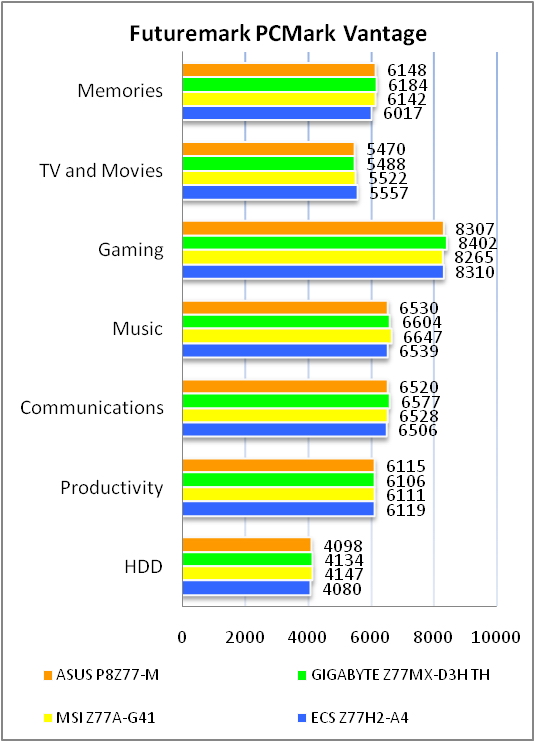

Результати тестів:

ASUS P8Z77-M

ASUS P8Z77-M

ASUS P8Z77-M

Рівень продуктивності материнської плати ASUS P8Z77-M такий же, як і в інших рішень, що говорить про високий рівень виконання плати та хорошу оптимізацію BIOS.

Тестування звукового тракту на основі кодека Realtek ALC892

Загальні результати (RightMark Audio Analyzer)

16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.20, -0.08

Дуже добре

Рівень шуму, дБ (А)

-84.6

Добре

Динамічний діапазон, дБ (А)

84.9

Добре

Гармонійні викривлення, %

0.0035

Дуже добре

Гармонійні викривлення + шум, дБ (A)

-76.2

Середньо

Інтермодуляційні викривлення + шум, %

0.019

Дуже добре

Взаємопроникнення каналів, дБ

-83.3

Дуже добре

Інтермодуляції на 10 кГц, %

0.017

Дуже добре

Загальна оцінка



Дуже добре

24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.07

Відмінно

Рівень шуму, дБ (А)

-85.0

Добре

Динамічний діапазон, дБ (А)

85.2

Добре

Гармонійні викривлення, %

0.0033

Дуже добре

Гармонійні викривлення + шум, дБ (A)

-77.0

Середньо

Інтермодуляційні викривлення + шум, %

0.018

Дуже добре

Взаємопроникнення каналів, дБ

-79.4

Дуже добре

Інтермодуляції на 10 кГц, %

0.015

Дуже добре

Загальна оцінка



Дуже добре

Аудіопідсистема одержала середню оцінку «Дуже добре». Це означає, що вона дозволить одержати досить хорошу якість звучання без придбання дискретної звукової карти.

Висновки

Материнська плата ASUS P8Z77-M являє собою збалансоване рішення, виконане у форматі mATX, яке відрізняється грамотним компонуванням елементів і високою якістю виготовлення. Радити дану плату можна користувачам, що бажають одержати актуальну материнську плату, основану на старшому наборі системної логіки та оснащену всіма необхідними сучасному користувачу роз’ємами, яка буде працювати довго та стабільно. При цьому є бажання мінімізувати простір, який займає системний блок, а також поекспериментувати із розгоном. Що стосується вартості продукту, то, на момент написання огляду, вона склала приблизно 100 USD, що повністю виправдано, і материнська плата заслужено одержує медаль за відмінне співвідношення ціни/можливостей.

Критичних недоліків за час тестування виявити не вдалося.

Переваги:

  • компактні габарити форм-фактора mATX;
  • цифровий вузол стабілізації живлення з додатковим охолодженням;
  • хороший розгінний потенціал;
  • наявність усіх актуальних відеовиходів на інтерфейсній панелі;
  • невисока вартість.

Недоліки:

  • невелика кількість портів USB на задній панелі;
  • «провисання» нижнього правого кута текстоліту.

Особливості:

  • можливі складнощі з підключенням аналогової багатоканальної акустики;
  • низька практична цінність другого PEG слота, який працює в режимі x4;
  • підтримка порту PCI;
  • підтримка інтерфейсів COM.


Автор: Олександр Корнієнко
Переклад:Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям IntelKingstonMSI і SeaSonic за надане для тестового стенду обладнання.
