Огляд материнської плати ASUS P8P67 DELUXE

Ми протестували вже декілька материнських плат від ASUS для процесорів Intel Sandy Bridge на чіпсеті Intel P67 Express, а сьогодні в тестову лабораторію надійшло флагманське рішення цієї серії – материнська плата ASUS P8P67 DELUXE. Вона багато в чому повторює і є розвитком вже протестованої нами ASUS P8P67, але тепер з приставкою DELUXE. Дана приставка, як правило, говорить про те, що продукт містить максимальну кількість функцій і можливостей, і орієнтований більше на комп'ютерних ентузіастів. Для того щоб довідатися, чи так це, пропонуємо ознайомитися з справжнім оглядом материнської плати ASUS P8P67 DELUXE.

Специфікації материнської плати ASUS P8P67 DELUXE:

Виробник	ASUS
Модель	P8P67 DELUXE
Чіпсет	Intel P67 Express
Процесорний роз’єм	Socket 1155
Підтримувані процесори	Intel Core i7/ Core i5 / Core i3
Використовувана пам'ять	DDR3 1333/1066/1600/1866(O.C.)/2133(O.C.)/2200(O.C.)
Підтримка пам'яті	4 x 240-контактних DIMM двоканальної архітектури до 32 ГБ
Слоти розширення	2 x PCI-E x16 (один x16 або два x8/x8 ліній) 1 x PCI-E x16 (x4 ліній) 2 x PCI-E x1 2 x PCI
Дискова підсистема	Чіпсет Intel P67 підтримує: 2 x SATA 6.0 ГБ/с порти 4 x SATA 3.0 ГБ/с порти з можливістю організації SATA RAID 0, 1, 5, 10; Чіп Marvell 9128 підтримує: 2 x SATA 6.0 ГБ/с порти Чіп JМicron JMB362 підтримує: 2 x External SATA 3.0 ГБ/с порт (1 x Power eSATA).
LAN	Гігабітний мережний контролер Realtek RTL8111E Гігабітний мережний контролер Intel 82579
Звукова підсистема	Realtek ALC889, 8-канальний High-Definition Audio кодек
Живлення	24-контактний роз’єм живлення ATX 8-контактний ATX12V роз’єм живлення
Охолодження	Алюмінієві радіатори, теплова трубка
Роз’єми для вентиляторів	1 x CPU 4 x корпусних вентилятора
Зовнішні порти I/O	1 x PS/2 (клавіатура/миша) 1 x Bluetooth модуль 1 x Clr CMOS кнопка 2 x LAN (RJ45) порт 1 x S/PDIF коаксіальний вихід 1 x S/PDIF оптичний вихід 2 x USB 3.0 8 x USB 2.0 2 x eSATA 1 x IEEE 1394a 8 канальний аудіо вихід
Внутрішні порти I/O	2 x USB 2.0 (до 4 додаткових) 1 x USB 3.0 (2 додаткових, 19-pin роз’єм) 1 x S/PDIF вихід 4 x SATA 3.0 ГБ/с 4 x SATA 6.0 ГБ/с 1 x IEEE 1394a 1 x MemОК! кнопка 1 x TPU перемикач 1 x EPU перемикач 1 x Power-on кнопка 1 x Reset кнопка Аудіо роз’єми передньої панелі Роз’єм системної панелі
BIOS	32 Мб ПЗП EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Фірмові технології	ASUS Dual Intelligent Processors 2 with DIGI+ VRM:  ASUS Digital Power Design  ASUS BT GO! (Bluetooth) MemOK! AI Suite II AI Charger Anti Surge ASUS EFI BIOS EZ Mode featuring friendly graphics user interface ASUS Quiet Thermal Solution ASUS EZ DIY  ASUS Q-Design  Precision Tweaker 2  SFS (Stepless Frequency Selection) ASUS C.P.R
Комплектація	Посібник користувача 4 x SATA 6.0 ГБ/с кабелі 2 x SATA 3.0 ГБ/с кабелі 1 x модуль з двома портами USB 3.0 на передню панель заглушка задньої панелі 1 x SLI місток набір коннекторів Q-Shield диск з драйверами та утилітами
Форм-фактор, розміри, мм	ATX 305 x 244
Сайт виробника	http://www.asus.ua/ Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

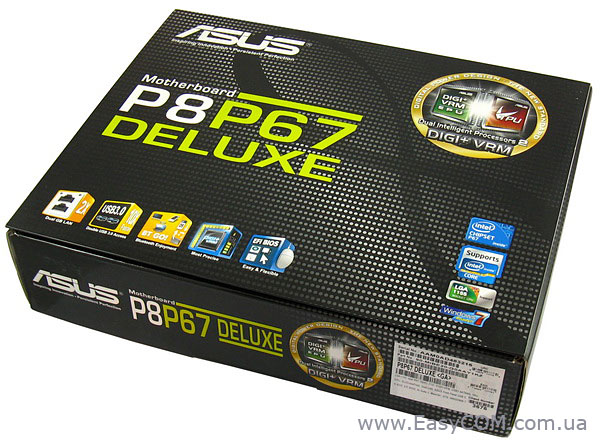

Упаковка материнської плати ASUS P8P67 DELUXE відрізняється досить якісним дизайном, коробка має чорний колір з яскравим контрастом. На лицьовій стороні упаковки, крім позначення моделі плати, розташовані піктограми деяких визначальних функцій плати, що говорять про: наявності цифрового стабілізатора живлення DIGI+VRM, двох мережних контролерів, портів USB 3.0 у подвоєному об'ємі, модуля Blutooth, інноваційного інтерфейсу EFI BIOS.

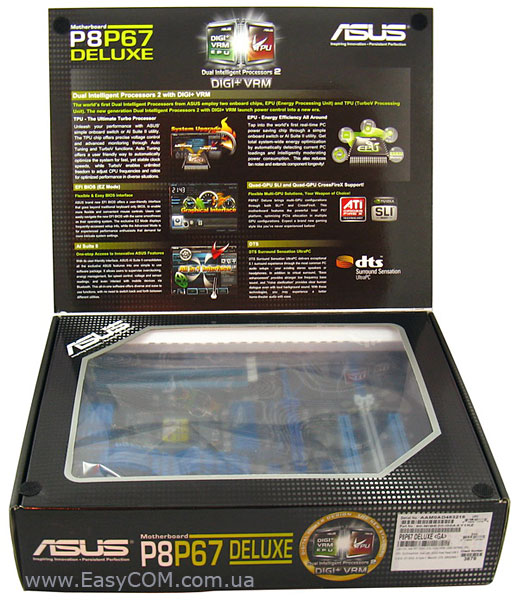

Лицьова сторона упаковки відіграє роль кришки, відкинувши яку можна побачити саму материнську плату через пластикове віконце. При цьому на внутрішній стороні кришки є опис деяких функцій плати англійською мовою.

На звороті коробки показаний зовнішній вигляд плати з посиланнями, які вказують на всі найбільш важливі елементи плати, а також наводиться опис найбільш значимих функцій моделі. При цьому велика частина простору відведена під опис особливостей цифрового дизайну схеми керування живленням процесора «DIGI+VRM». Як виявляється з визначення, керування напругою стало цифровим, а не аналоговим. Цифровий перетворювач ASUS дозволяє залежно від навантаження на вузол живлення змінювати частоту перетворення, що повинно підвищити стабільність і зменшити електромагнітні випромінювання материнської плати.

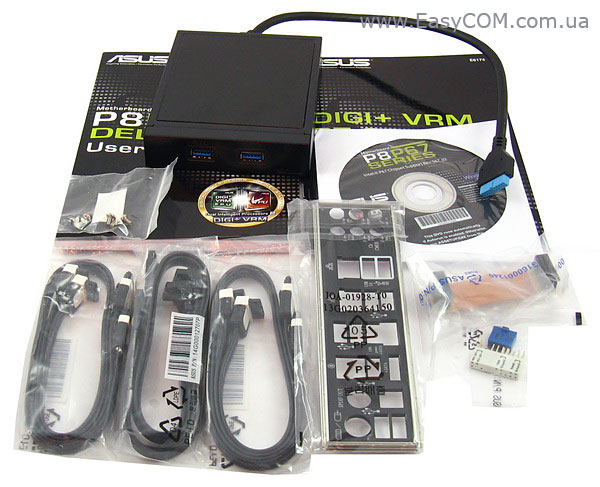

Комплект поставки материнської плати ASUS P8P67 DELUXE включає:

• посібник користувача;
• 4 x SATA 6.0 ГБ/с кабелі;
• 2 x SATA 3.0 ГБ/с кабелі;
• 1 x модуль з двома портами USB 3.0 на передню панель;
• заглушку інтерфейсної панелі Q-Shield;
• 1 x місток SLI;
• набір коннекторов Q-Connectors;
• диск з драйверами та утилітами.

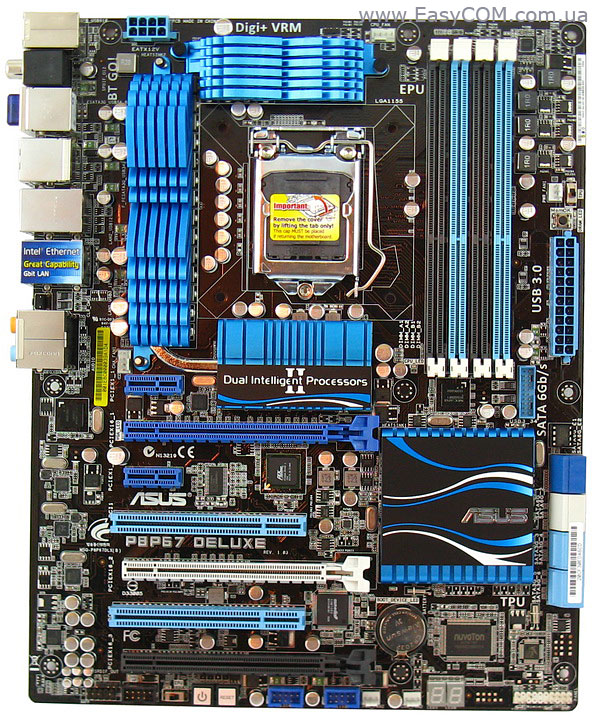

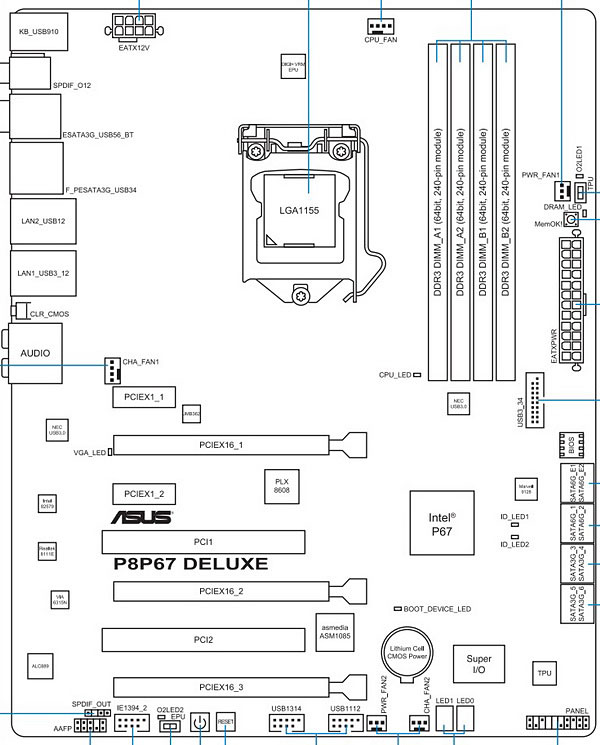

Дизайн PCB материнської плати ASUS P8P67 DELUXE досить раціональний. З особливостей, що заслуговують уваги, компонування цієї моделі можна відзначити: якісну систему охолодження, що складається з чотирьох радіаторів, два з яких з'єднані тепловою трубкою; наявність трьох слотів PCI-Express x16; 19-контактного роз’єму USB 3.0 для виводу двох портів на передню панель системного блоку.

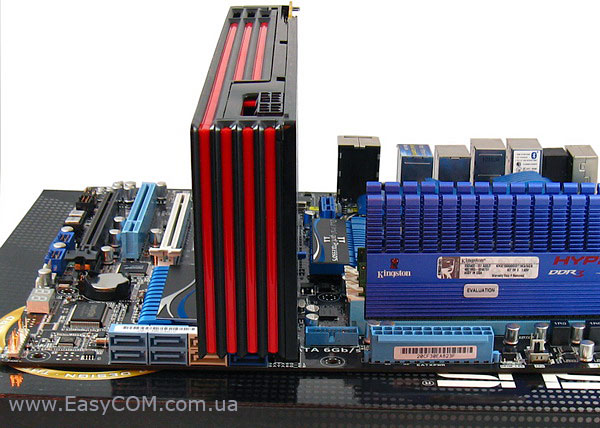

Єдине, що може трохи знизити зручність користування платою, це горизонтальне розташування портів SATA. Дійсно, при встановленні габаритної відеокарти обмежується доступ до частини роз’ємів SATA, але 19-контактний роз’єм USB 3.0 залишається доступним.

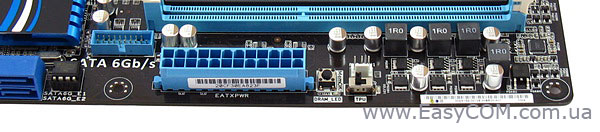

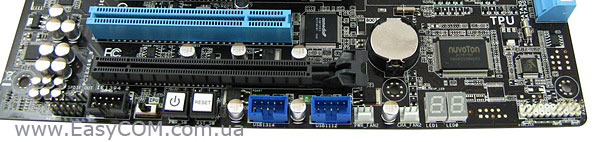

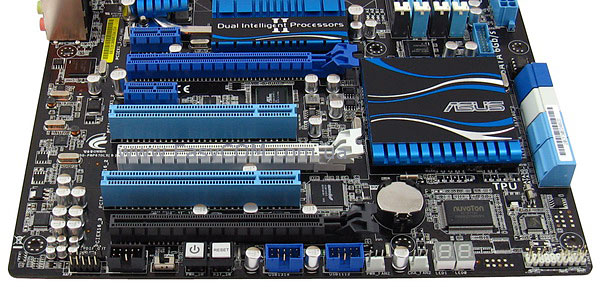

Також відзначимо наявність на нижній стороні плати кнопок «POWER» і «RESET», перемикача EPU, що включає технологію автоматичного керування рівнем енергоспоживання, LED-індикатору POST-кодів.

Поруч з слотами оперативної пам'яті розташувалися кнопка функції MemОК! і перемикач TPU, який слугує для активації функції авторозгону.

Можливості організації дискової підсистеми на материнській платі ASUS P8P67 DELUXE дуже широкі. У розпорядженні користувача знаходяться чотири порти SATA 3.0 ГБ/с і чотири порти SATA 6.0 ГБ/с. Крім того, можна скористатися двома портами External SATA 3.0 ГБ/с, якими керує чіп JМicron JMB362. Що стосується портів SATA 6.0 ГБ/с, то два реалізує чіпсет Intel P67 Express, а двома додатковими керує чіп Marvell 9128.

Материнська плата ASUS P8P67 DELUXE має сім слотів розширення: три PCI-Express x16, два PCI-Express x1 і два PCI. Відзначимо, що така досить багата конфігурація вимагала деяких хитрувань з боку розробників.

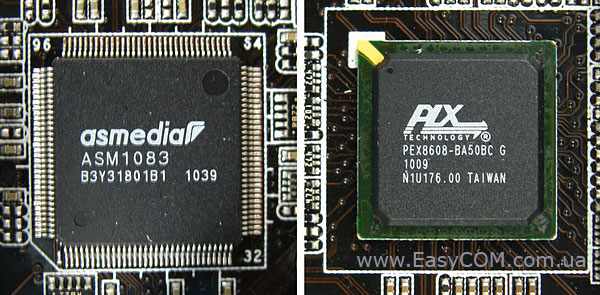

Так, для підтримки слотів PCI, які не підтримуються чіпсетом Intel P67 Express, був встановлений міст з шини PCI Express на PCI - Asmedia ASM1083. Цей контролер здатен підтримувати до трьох слотів PCI, на материнській платі ASUS P8P67 DELUXE їх реалізовано два. А для збільшення кількості ліній PCI-E застосовується добре відомий комутатор ліній PLX PEX8608. Проте, для організації мультипроцесорної графічної системи можна задіяти тільки два слоти PCI-Express x16, які в такому випадку будуть працювати за схемою x8/x8 ліній, третьому ж слоту PCI-Express x16 дісталося тільки 4 лінії PCI-E.

Чіпсет Intel P67 Express забезпечує підтримку оперативної пам'яті DDR3 2200/2133/1866/1600/1333/1066 МГц. Чотири 240-контактних DIMM слота двоканальної архітектури дозволяють комплектувати систему пам'яттю, загальним об'ємом до 32 ГБ.

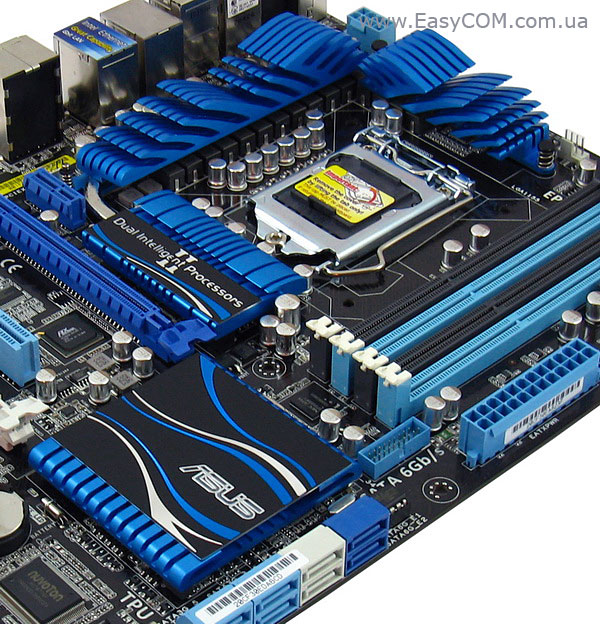

Охолодження елементів плати, що гріються, забезпечують 4 алюмінієвих радіатора. Всі з них відрізняються великою площею розсіювання, тому радіатори не сильно нагріваються під час роботи системи. Температура після тривалої роботи становить 42°C на радіаторі чіпсета та 32°C на мікросхемах MOSFET.

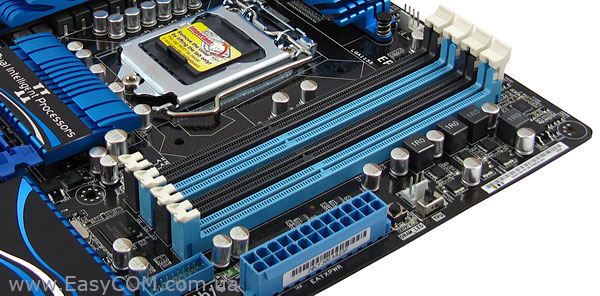

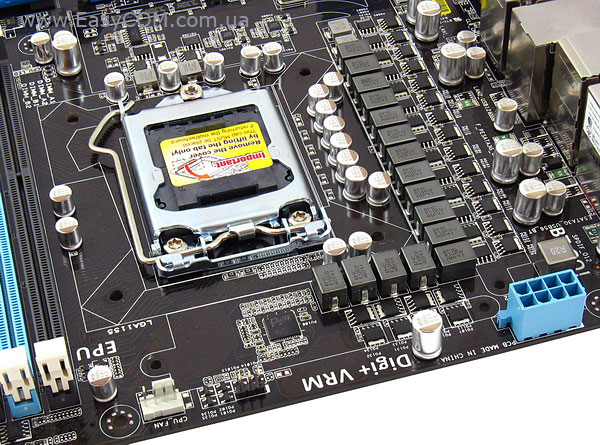

Живлення процесора розглянутої материнської плати реалізоване шляхом застосування потужного стабілізатора, виконаного по 14+2-фазній схемі. Чотирнадцять фаз слугують для живлення процесора і ще два для вбудованого контролера пам'яті та інших допоміжних вузлів. Елементна база вузла живлення набрана з якісних компонентів – полімерних японських конденсаторів, дроселів з феритовою серцевиною, польових транзисторів з низьким опором. Живлення процесора забезпечує більш надійний 8-контактний роз’єм ATX12V.

У якості цифрового ШІМ-контролера «Digi+VRM» використовується мікросхема ASP1000C-12, яка дозволяє керувати кількістю активних фаз і частотою перетворення, знижуючи кількість активних каналів при простої процесора, забезпечуючи тим самим поліпшене енергозбереження. Отже, система живлення материнської плати ASUS P8P67 DELUXE спроектована таким чином, щоб не спасувати при досить серйозному розгоні системи, залишаючись при цьому досить економічною у щадних режимах.

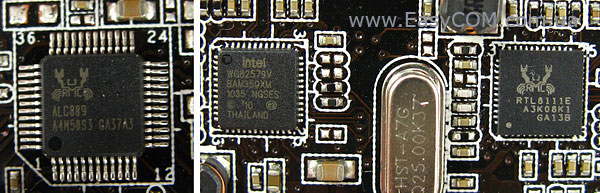

Звукова підсистема заснована на HDA-кодеку 8-канального звуку Realtek ALC889, а для підтримки мережних з'єднань слугують одразу два гігабітних LAN-контролера: Realtek RTL8111E і Intel 82579.

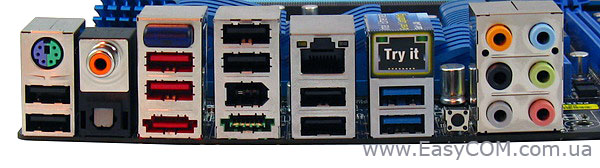

На інтерфейсну панель ASUS P8P67 DELUXE виведені наступні порти:

• 1 x PS/2 (клавіатура/миша);
• 1 x Bluetooth модуль;
• 1 x Clr CMOS кнопка;
• 2 x LAN (RJ45) порт;
• 1 x S/PDIF коаксіальний вихід;
• 1 x S/PDIF оптичний вихід;
• 2 x USB 3.0;
• 8 x USB 2.0;
• 2 x eSATА;
• 1 x IEEE 1394a;
• 8 канальний аудіо вихід.

На інтерфейсній панелі привертають увагу одразу 2 порти для мережних з'єднань і Bluetooth-модуль, що розширює сферу застосування плати ASUS P8P67 DELUXE.

EFI

Ось ми і дібралися до BIOS, однак материнська плата на сьогоднішньому тестуванні, як і інші нові плати від ASUS на Intel P67 Express має замість BIOS інтерфейс EFI (Extensible Firmware Interface) BIOS. Переваги даного інтерфейсу перед традиційним BIOS полягають у привабливому графічному інтерфейсі та можливості здійснювати навігацію та робити налаштування за допомогою мишки.

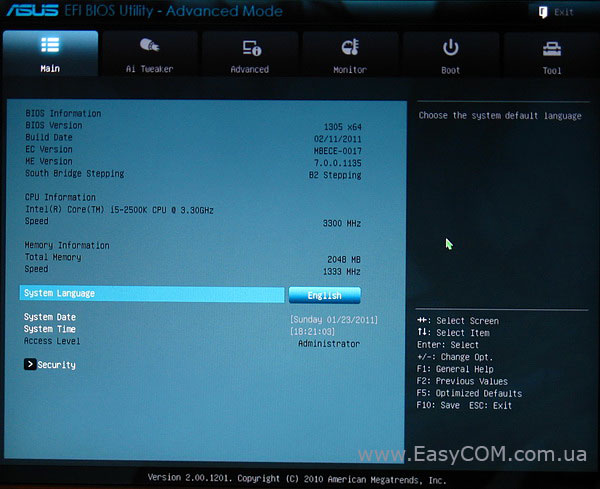

На головному екрані EFI BIOS проводиться моніторинг температури і напруги на лініях блока живлення та процесорі. Також у цьому розділі відображається версія BIOS, модель процесора та кількість оперативної пам'яті.

Налаштування EFI BIOS групуються таким же чином, як і у звичайній BIOS материнських плат ASUS попереднього покоління на чіпсетах Intel P55 і H57 Express. Для того, щоб перейти в той чи інший розділ, треба просто клацнути мишкою по відповідній вкладці.

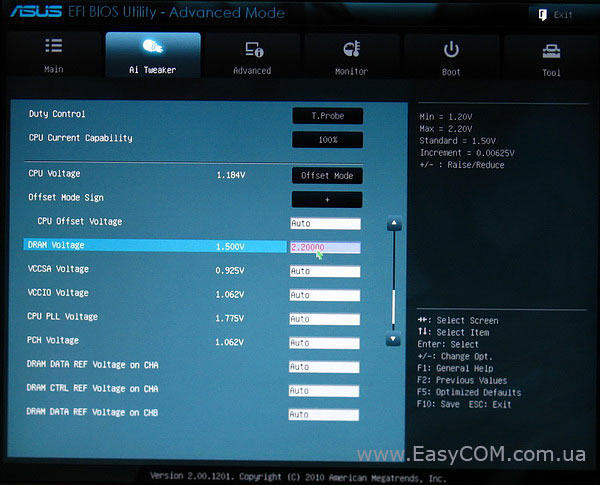

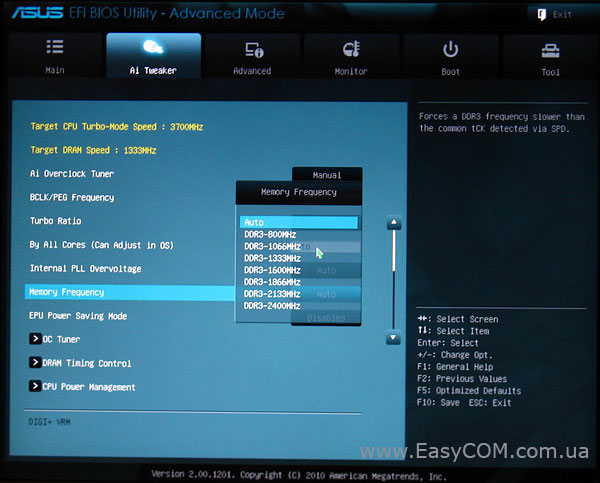

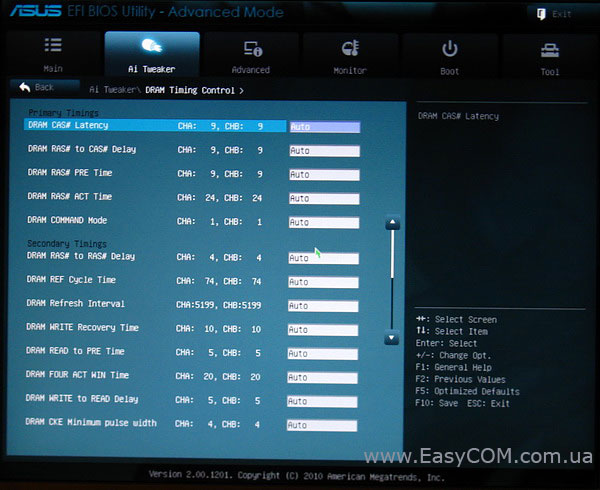

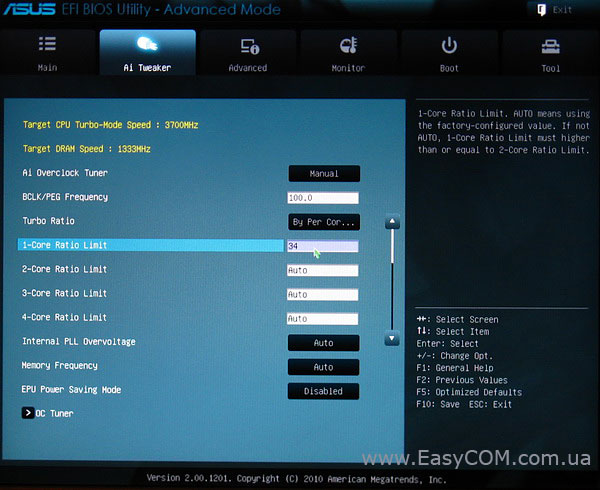

Всі пов'язані з розгоном системи налаштування проводяться у вкладці «Ai Tweaker». Тут можна знайти та змінити все ті ж налаштування, які присутні і у традиційній версії BIOS, а саме: налаштувати частоту пам'яті;

налаштувати вручну таймінги та підтаймінги оперативної пам'яті в розділі «DRAM Timing Control»;

розганяти систему з новими процесорами сімейства Intel Sandy Bridge за рахунок збільшення множників технології Intel Turbo Boost;

робити налаштування напруги живлення на різних компонентах, які, до речі, мають досить малий крок і широкий діапазон.

Необхідні для розгону налаштування, для зручності сприйняття ми зібрали у таблицю:

Параметр	Назва меню	Діапазон	Крок
Процесорні технології	C1E, EIST, Virtualization Technology,  Multi-Threading,  Intel Turbo Boost Mode
Частота системної шини	BLCK/PEG Frequency	80 – 300 МГц	0,1
Процесорний множник	CPU Ratio	16 – 33	1
Множник частоти Turbo Boost	Core Ratio Limit	1 – 255	1
Обмеження по потужності при тривалому прискоренні	Long Duration Power Limit	1 – 255 Вт	1
Тривалість тривалого прискорення	Long Duration Maintained	1 – 32 c	1
Обмеження по потужності при короткочасному прискоренні	Short Duration Power Limit	1 – 255 Вт	1
Максимальна величина додаткової напруги живлення CPU під час прискорення Turbo Boost	Additional Turbo Voltage	0,004 – 1 В	0,004
Дільник для пам'яті	Memory Frequency	8, 10.66, 13.33, 16.00, 18.66, 21.33, 2.4
Затримки ОЗП		CAS Latency, RAS to CAS, RAS PRE, RAS ACT, COMMAND Mode, RAS to RAS, REF, Refresh, WRITE Recovery, READ to PRE, FOUR ACT WIN, WRITE to READ, CKE Minimum, CAS Write, RTL (CHA), RTL (CHB), tWRDR, tRWDR, tRWSR, tRR, tRRSR, tWW(DD), tWW(DR), tWWSR
Додаткова напруга на процесорі, В	CPU offset Voltage	0,005 – 0,635 В	0,005
Напруга на модулях пам'яті, В	DRAM Voltage	1,185 – 2,135 В	0,005 В
	VCCIO Voltage	0,735 – 1,685 В	0,005 В
Напруга на північному мосту	PCH Voltage	0,735 – 1,685 В	0,005 В

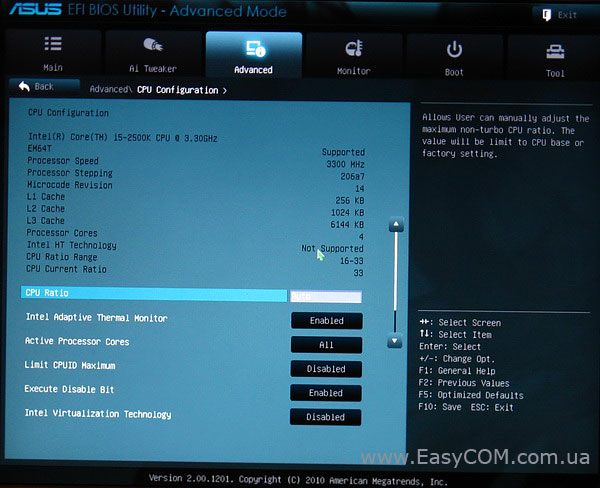

У розділі «CPU Configuration», вкладки «Advanced» одержуємо доступ до налаштувань керування різними процесорними технологіями та функціями.

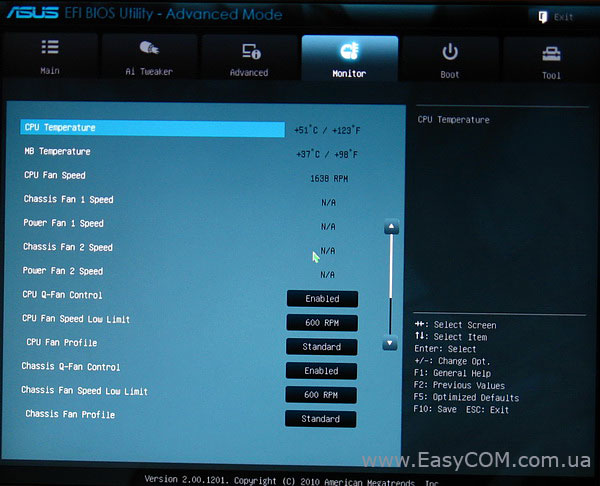

Не обійдені стороною в EFI BIOS і можливості розширеного моніторингу. У вкладці «Monitor» можна стежити за:

• температурою материнської плати та процесора;
• швидкістю обертання процесорного кулера і корпусних вентиляторів;
• напругою на ядрі процесора;
• напругою на лініях живлення +12В, +5В і +3,3В.

Єдине, чого не дістає в розділі моніторингу, так це показань напруги живлення оперативної пам'яті.

Крім того, у цьому розділі можна включити функцію автоматичного керування процесорним кулером CPU Q-Fan Control і корпусними вентиляторами, які мають різні режими інтенсивності.

Утиліти

З недавніх пір ASUS збирає практично всі свої утиліти в один пакет AI Suite.

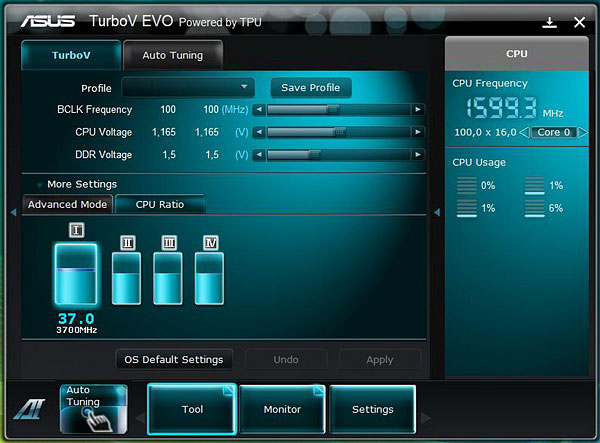

Головне місце в AI Suite займає призначена для розгону системи утиліта «ASUS Turbov EVO», яка дозволяє змінювати частоту процесора за рахунок збільшення множника Turbo Boost окремо для кожного процесорного ядра і збільшувати напругу живлення на основних компонентах системи.

Крім можливості зміни налаштувань системи вручну, «Turbov EVO» надає можливість авторозгону системи одним натисканням.

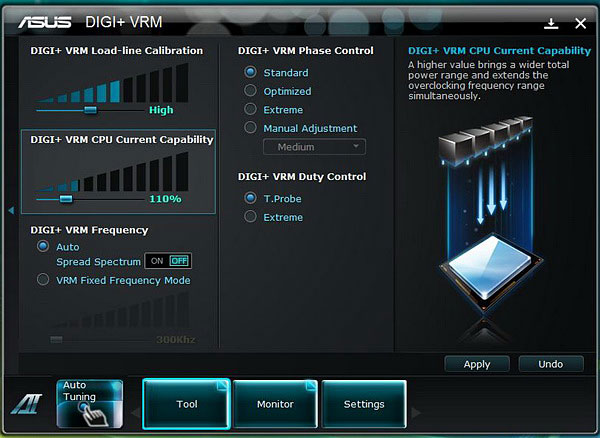

Розділ AI Suite з назвою DIGI+ VRM дозволяє керувати цифровим стабілізатором живлення, змінюючи його параметри або вибираючи фіксовані профілі.

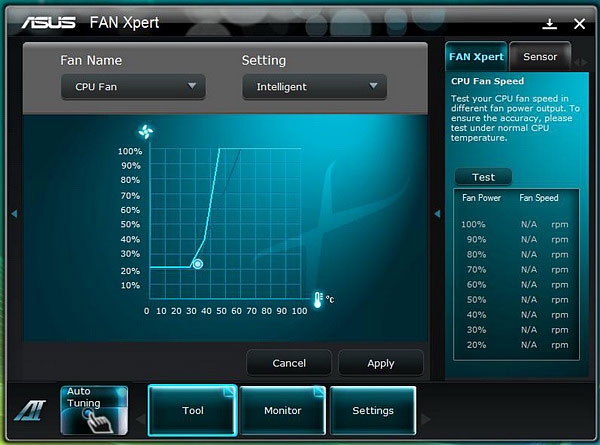

Утиліта «ASUS Fan Xpert» пакета AI Suite дозволяє з легкістю керувати швидкістю обертання вентиляторів.

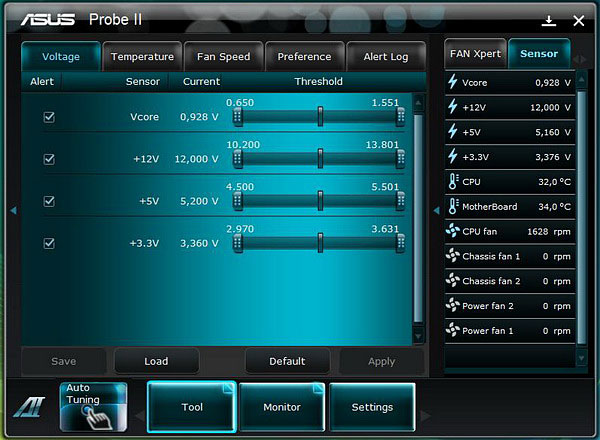

За допомогою «ASUS Probe II» можна налаштувати сигналізацію про досягнення критичних значень напруги, температури або швидкості обертання.

Тестування

Для тестування материнської плати використаний наступний комплект обладнання:

Процесор	Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) Turbo Boost: enable C1E: enable
Кулер	Scythe Kama Angle Rev.B
Оперативна пам'ять	2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX
Відеокарта	MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, Pcie 2.0)
Жорсткий диск	Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Оптичний привід	ASUS DRW-1814BLT SATA
Блок живлення	Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)
Корпус	CODEGEN M603 MidiТower (2х 120 мм вентилятора на вдув/видув)

Результати тестів:

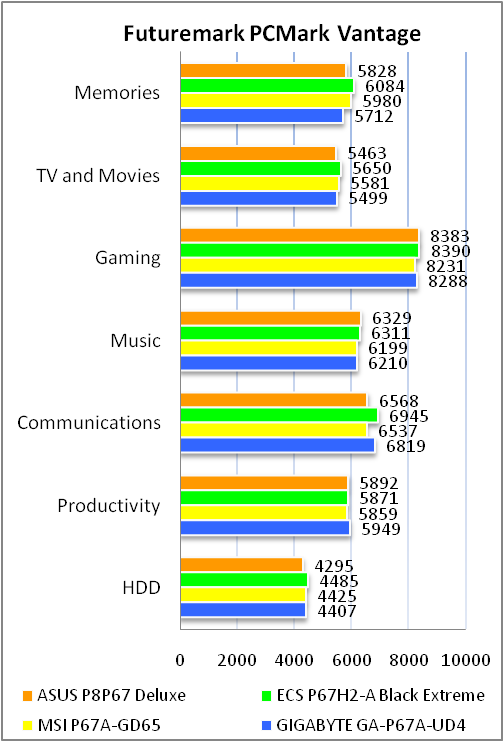

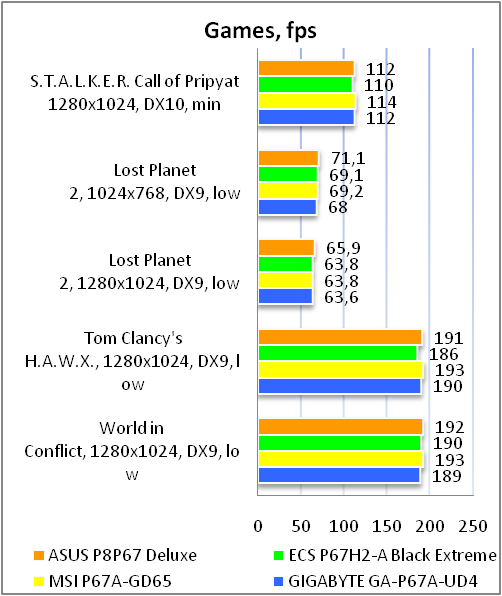

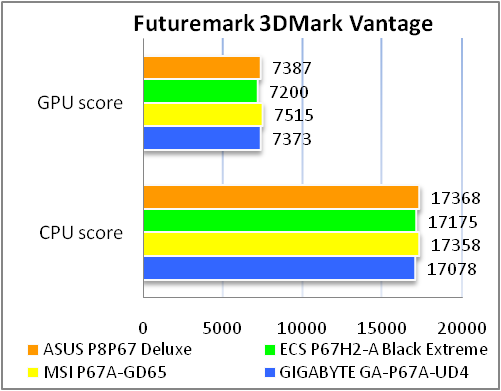

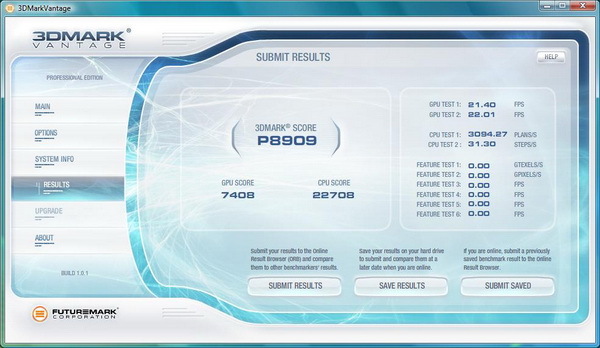

Продуктивність материнської плати ASUS P8P67 DELUXE суттєво не виділяється на фоні деяких конкурентів, що свідчить про використання якісно налагодженої версії BIOS.

Розгін

Ми проводили розгін системи за допомогою двох різних функцій авторозгону.

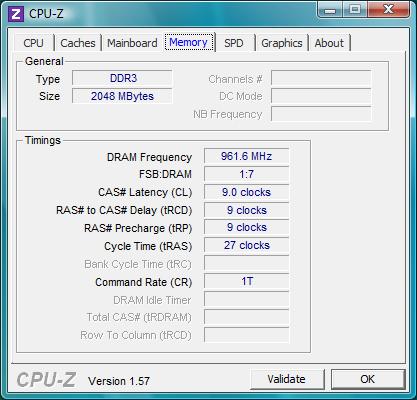

У такій конфігурації запрацювала система після активації перемикача функції авторозгону TPU на материнській платі. Процесор Intel Core i5-2500K з вільним множником запрацював на частоті 4300 МГц, при цьому напруга дорівнювала 1,296 В, частота пам'яті – 1920 МГц. Досить гідне досягнення для авторозгону, і, як наслідок результат 22123 очка «CPU Score» в 3DМark Vantage.

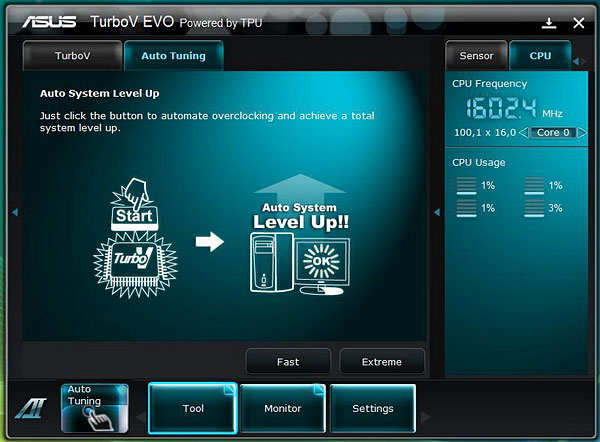

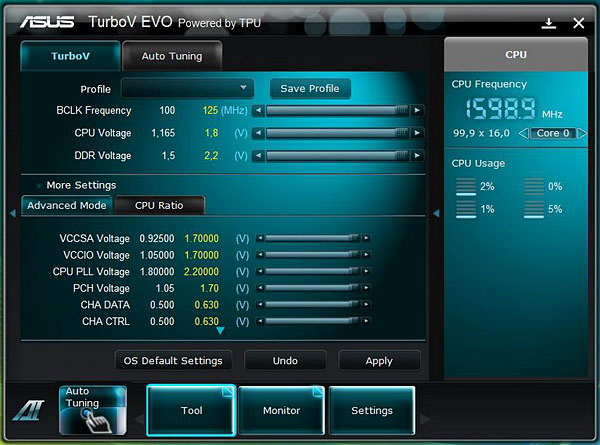

Другим способом авторозгону стала утиліта «ASUS Turbov EVO», де у вкладці Auto Tuning ми скористалися функцією «Auto System Level Up», задіявши її в режимі «Extreme».

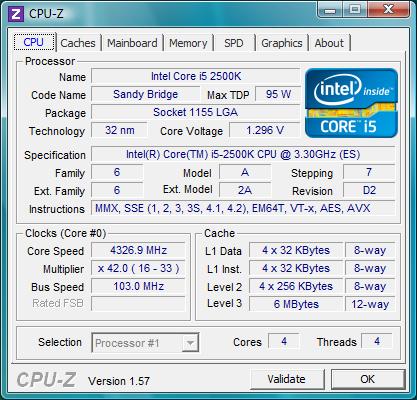

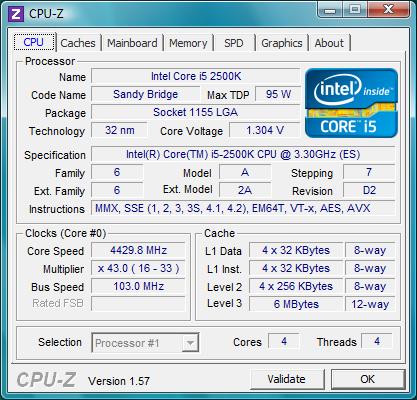

Після даної маніпуляції частота процесора склала 4400 МГц, трохи збільшилася напруга його живлення – до 1,304 В, частота пам'яті залишилася незмінною. Результат в бенчмарку 3DМark Vantage для процесора збільшився до 22708 значення. Екстремальний профіль авторозгону дійсно дає трохи більший приріст продуктивності.

Як можна переконатися, застосування функцій авторозгону на материнській платі ASUS P8P67 DELUXE може суттєво підвищити продуктивність системи. Різниця в процесорному тесті 3DМark Vantage у порівнянні з номінальним режимом більше 5000 очків в режимі «Extreme», що відповідає 30% з зайвим збільшенням швидкодії.

Тестування звукового тракту на основі кодека Realtek ALC889

Загальні результати (Rightmark Audio Analyzer)

Режим роботи 16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.19, -0.21	Дуже добре
Рівень шуму, дБ (А)	-91.6	Дуже добре
Динамічний діапазон, дБ (А)	91.6	Дуже добре
Гармонійні викривлення, %	0.0083	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-77.1	Середньо
Інтермодуляційні викривлення + шум, %	0.012	Дуже добре
Взаємопроникнення каналів, дБ	-90.5	Відмінно
Інтермодуляції на 10 кГц, %	0.015	Дуже добре
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.10, -0.19	Дуже добре
Рівень шуму, дБ (А)	-95.2	Відмінно
Динамічний діапазон, дБ (А)	95.0	Дуже добре
Гармонійні викривлення, %	0.0079	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-78.9	Середньо
Інтермодуляційні викривлення + шум, %	0.0097	Дуже добре
Взаємопроникнення каналів, дБ	-90.3	Відмінно
Інтермодуляції на 10 кГц, %	0.0087	Дуже добре
Загальна оцінка		Дуже добре

Звуковий кодек Realtek ALC889, інтегрований на даній платі, одержав у тестуванні загальну оцінку «дуже добре», а виходить, він цілком задовольняє потреби середньостатистичного користувача.

Висновки

Що можна сказати на закінчення про материнську плату ASUS P8P67 DELUXE? Гляньте нижче та порівняйте переваги материнської плати ASUS P8P67 DELUXE з її недоліками. Як ми не намагалися, але збільшити колонку з недоліками не виходить. Можливості протестованої сьогодні материнської плати повністю відповідають її статусу, а вона є флагманом у своєму класі. Тому розробники вклали в даний продукт максимальну кількість сучасних функцій і технологій, і в них вийшло змусити все це працювати злагоджено. Багато можливостей – це здорово, але вони збільшують вартість продукту, і, мабуть, це головний і єдиний аргумент проти ASUS P8P67 DELUXE.

Переваги:

• потужний вузол живлення з цифровим керуванням;
• ефективні механізми автоматичного розгону;
• ефективна система охолодження;
• підтримка технологій ATI CrossFireX і NVIDIA SLI у режимі x8+x8;
• зручний інтерфейс EFI BIOS;
• єдиний програмний інтерфейс ASUS AI Suite;
• чотири порти USB 3.0;
• чотири порти SATA 6.0 ГБ/с;
• наявність двох портів PCI;
• наявність Bluetooth-модуля;
• наявність двох мережних контролерів;
• гарна комплектація.

Недоліки:

• відносно висока ціна.

Особливості:

• горизонтальне розташування портів SATA;
• низька практична цінність третього слота PCI-Express x16.

Автор: Дмитро Ісаєв
Переклад: Анна Смірнова

Дякуємо представництву компанії ASUS за надану для тестування материнську плату.
