Огляд і тестування материнської плати ASUS P7P55D Premium

17-12-2009

В усьому світі набирає популярність нова платформа від компанії Intel, яка передбачає використання материнських плат на основі набору системної логіки Intel P55 Express і процесорів Intel Core i5/Core i7 під процесорний роз’єм Socket 1156. Незважаючи на те, що компанія Intel намагається, так би мовити, «апаратно» розділити свої платформи згідно до відповідних сегментів (Socket 1366 – ТОП-рівень (High-End), Socket 1156 – продуктивний клас (Performance) і Socket 775 – бюджетний сектор (mainstream)), компанії-виробники материнських плат пропонують дуже широкий вибір вже всередині кожної лінійки, внаслідок чого кожен користувач може вибрати саме те, що йому потрібно. Ну а наше завдання познайомити вас з якомога більшим числом моделей материнських плат, щоб ви мали максимум інформації для правильного вибору.

ASUS P7P55D Premium

Сьогодні ми продовжимо серію оглядів материнських плат від ASUS, заснованих на Intel P55 Express. Нагадаємо, що базовою моделлю є ASUS P7P55D. Інші ж моделі носять у своїй назві якісь закінчення, такі як PRO, LE або EVO і відрізняються від базової в ту чи іншу сторону в плані можливостей. Однак для деяких моделей ці відмінності можуть бути досить суттєвими – наприклад як у тестуємої сьогодні ASUS P7P55D Premium. З назви зрозуміло, що материнська плата не з дешевих і не для звичайних користувачів. Що ж у ній цікавого, постараємося розібратися в ході огляду. Почнемо.

Упаковка і комплектація

ASUS P7P55D Premium

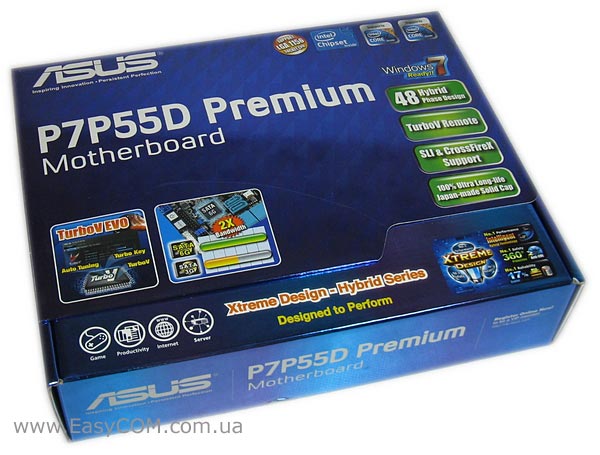

Поставляється материнська плата ASUS P7P55D Premium у майже стандартній картонній коробці з яскравою поліграфією в синіх і зелених кольорах. Основні переваги та особливості плати винесені на лицьову сторону упаковки. Одразу ж звертаємо увагу на заявлену підтримку технологій NVIDIA SLI і AMD CrossFireX. Для плати такого рівня це скоріше не перевага, а необхідний мінімум, також, як і заява виробника про застосування тільки японських конденсаторів з підвищеним терміном служби. Є і підтримка фірмової технології авторозгону TurboV. Але всі ці логотипи ми бачили на попередніх материнських платах цієї серії. Що ж з'явилося нового? По-перше, ця заява про підтримку нового інтерфейсу передачі даних SATA 6 Гб/с чи, як його ще офіційно називають, SATA Revision 3.0. По-друге, незрозумілий  напис «TurboV Remote» - раніше ми його не зустрічали.

ASUS P7P55D Premium

Характерно для дорогих продуктів компанії ASUS коробка має відкидну кришку. На внутрішньому розвороті описуються інші фірмові технології, що не потрапили на лицьову сторону. Серед них добре нам відомі Express Gate, MemOK!, EPU, T.Probe та інші.

ASUS P7P55D Premium

На звороті коробка виконана в традиційному для ASUS стилі, з фотографією материнської плати в правому верхньому куті. Інформація, розташована на цій стороні коробки, дає нам коротку уяву про те, що ж таке TurboV Remote. Як ми бачимо, це пульт для апаратного керування станом системи в реальному часі.

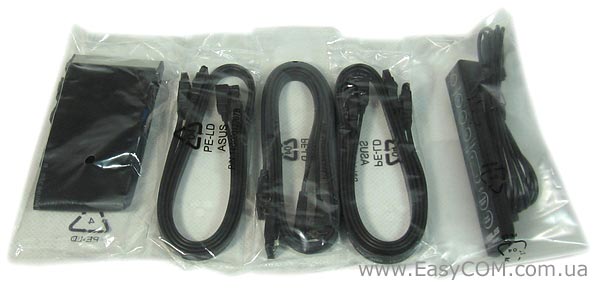

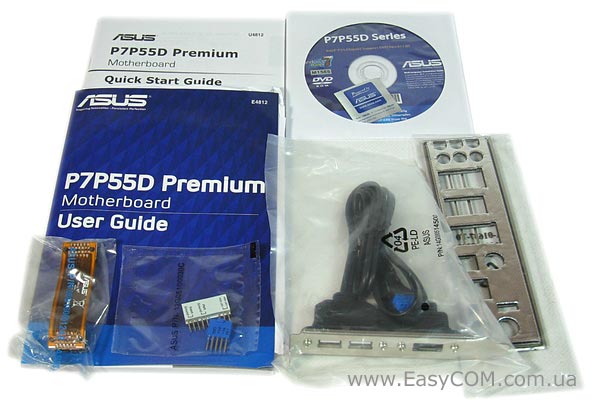

В комплект ASUS P7P55D Premium потрапив наступний список аксесуарів:

  • інструкція користувача та короткий посібник з установки;
  • диск з ПЗ та драйверами;
  • наклейка з логотипом фірми ASUS;
  • один IDE-шлейф;
  • чотири SATA-кабелі 3 Гб/с;
  • два SATA-кабелі 6 Гб/с;
  • набір додаткових коннекторів Q-Connector;
  • заглушку на задню панель корпусу;
  • модуль з двома портами USB 2.0 і одним портом eSATA;
  • сполучний місток для NVIDIA SLI;
  • пульт TurboV Remote.

Від стандартного даний набір аксесуарів відрізняють модуль на задню панель, два кабелі SATA 6 Гб/с і виносний пульт TurboV Remote.

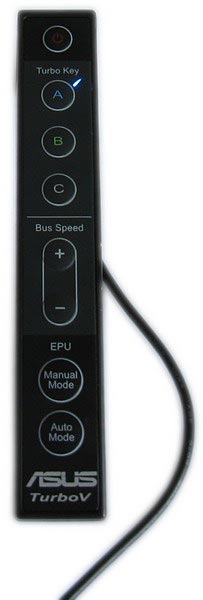

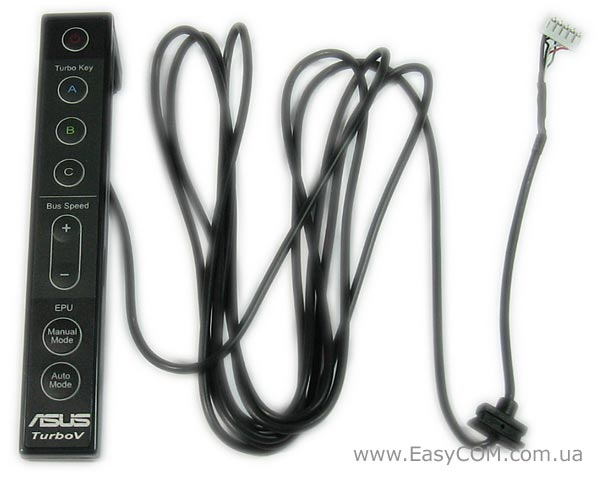

Останній виглядає дійсно як звичний для нас пульт від побутової техніки, щоправда він не інфрачервоний, а провідний. Довгий провід цілком достатньо, щоб розташувати пульт у зручному для вас місці.

Пульт дозволить вам включати комп'ютер, вибирати один з трьох режимів роботи системи авторозгону TurboV, вручну підвищувати або знижувати тактову частоту системної шини, а також вибирати режим роботи технології енергозбереження EPU. Досить функціональний пристрій. А якщо врахувати, що всі ці налаштування можна робити в режимі реального часу, то це стає ще і дуже зручним.

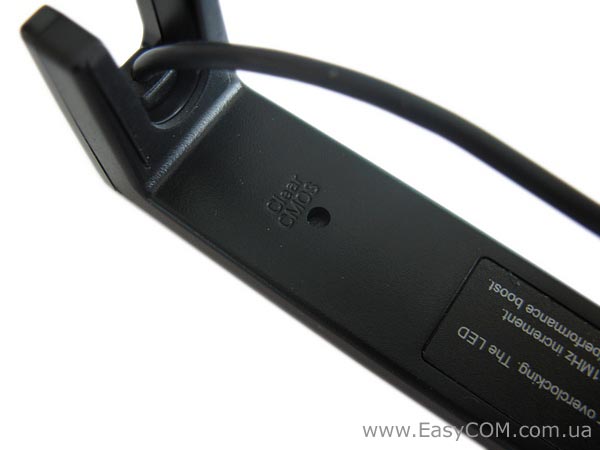

На звороті пульта є схована кнопка для скидання налаштувань BIOS. Використовувати її дуже зручно, якщо ваш системний блок знаходиться в ніші столу та доступ до нього ускладнений.

Специфікація:

Модель

ASUS P7P55D Premium

Підтримувані процесори

Socket LGA 1156
Intel Core i5/ Intel Core i7, підтримується технологія Intel Turbo Boost.

Набір системної логіки

Intel P55 Express

Тип підтримуваної пам'яті

4 x DIMM, до 16 ГБ, DDR3 2133/1600//1333/1066 MГц
Підтримка двоканального режиму і Extreme Memory Profile (XMP)

Слоти розширення

2 х PCI Express 2.0 x16 (синій працює в режимі х16, білий – в режимі х8)
2 x PCI Express x1
2 x PCI

Технології об'єднання відеокарт

Підтримується ATI CrossFireX по формулі х8+х8;
Підтримується NVIDIA SLI по формулі х8+х8.

Дискова підсистема

Набір системної логіки:
- 6 x SATA 3Гб/с
- Intel Matrix Storage Technology для RAID 0, 1, 5, 10

Чіп JMicron 368:
- 1 х IDE до 2 PATA-пристроїв

Чіп Marvell 88SE9123:
- 2 х SATA 6 Гб/с (сірі)

Підтримка LAN

Два гігабітних контролера: Realtek RTL8112L і Realtek 8110SC з підтримкою AI NET2 і можливістю об'єднання в режим Teaming.

Звукова підсистема

10-канальний аудіо-кодек VIA VT2020

IEEE 1394

Чіп VIA VT6308P:
- до 2 портів IEEE 1394a (1 на задній панелі, 1 через виносний модуль)

USB

12 х USB2.0/1.1 портів (8 на задній панелі і 4 через виносний на задню панель модуль)

Зовнішні порти I/O

1 x PS/2 порт для клавіатури
1 x PS/2 порт для мишки
1 х оптичний S/PDIF вихід
1 х коаксіальний S/PDIF вихід
1 х кнопка скидання налаштувань BIOS
1 x IEEE1394a порт
2 x LAN (RJ45) порту
8 x USB 2.0/1.1 портів
6 х аудіо роз’єм

Внутрішні порти I/O

1 х 24-контактний роз’єм живлення ATX
1 х 8-контактний роз’єм живлення ATX
2 x роз’єма USB  для підтримки 6 USB-портів
1 x IDE роз’єм
6 x SATA 3 Гб/с портів (сині)
2 x SATA 6 Гб/с портів від чіпа Marvell 88SE9123 (сірі)
1 x роз’єм кулера CPU
3 x роз’єми для кулерів корпуса
1 x IEEE1394a роз’єм
1 х роз’єм COM-порту
1 х S/PDIF вихід
1 х кнопка MemOK!
1 х кнопка включення
1 х кнопка скидання
1 х роз’єм для пульта TurboV
1 х роз’єм TPM
Роз’єм системної панелі

BIOS

16 Mб AMI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.5, ACPI 2.0a

Розміри, мм

305 х 244 (ATX)

Сайт виробника

www.asus.com

Свіжі версії драйверів і BIOS можна скачати зі сторінки підтримки.

Все цены на ASUS P7P55D Premium

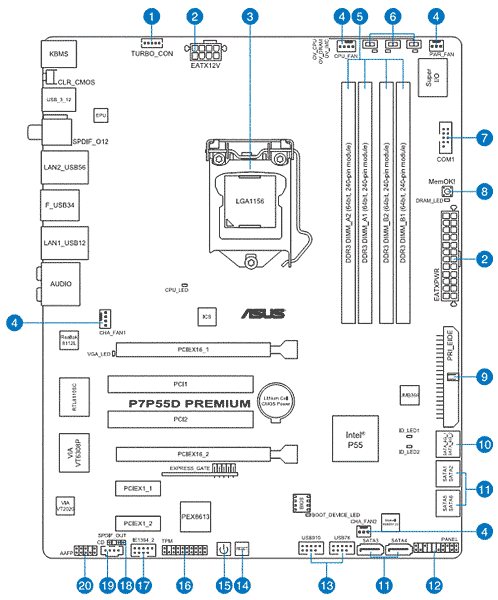

Специфікація в материнської плати ASUS P7P55D Premium досить вражаюча, однак її особливості і відмінності від інших плат цієї серії ми б прагли розглянути в процесі зовнішнього огляду.

ASUS P7P55D Premium

1

Роз’єм для підключення пульта TurboV Remote.

2

Роз’єм живлення ATX ( 24-контактний і 8-контактний).

3

Процесорний роз’єм Soсket LGA1156.

4

Роз’єм для підключення вентилятора процесорного кулера і корпусних вентиляторів.

5

Слоти для модулів пам'яті DIMM стандарту DDR3.

6

Перемикачі підвищення напруги.

7

Роз’єм для виводу COM-порту.

8

Кнопка включення технології MemOK!

9

Роз’єм для підключення IDE-кабелю.

10

Два порти SATA 6 Гб/с (сірі).

11

Чотири порти SATA 3 Гб/с (чорні).

12

Роз’єм системної панелі.

13

Роз’єм для виводу USB-портів.

14

Кнопка перезавантаження.

15

Кнопка вимикання живлення.

16

Роз’єм для модуля TPM.

17

Роз’єм для виводу роз’єму IEEE 1394a.

18

Цифровий аудіороз’єм.

19

Аудіовхід.

20

Роз’єм для виводу звуку через передню панель.

ASUS P7P55D Premium

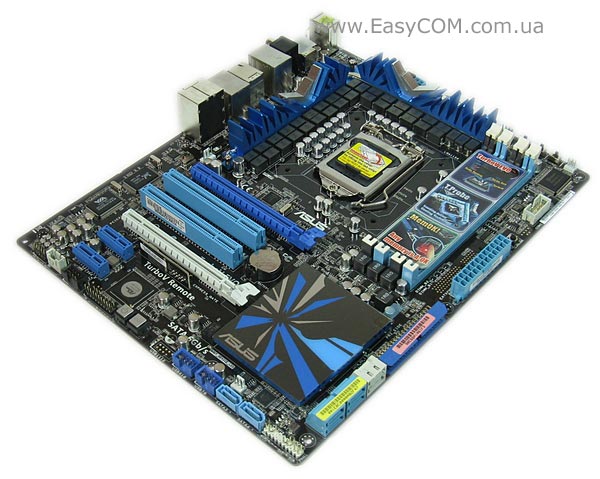

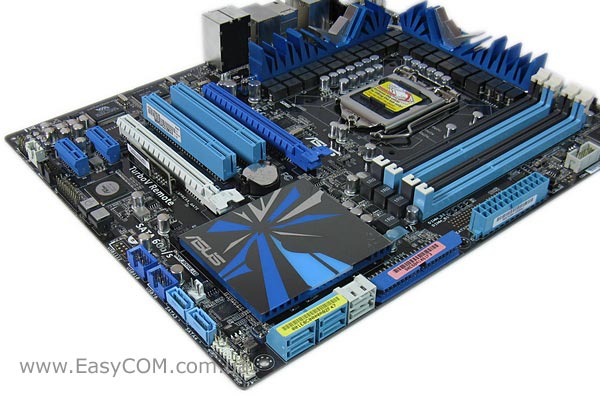

Зовні материнська плата ASUS P7P55D Premium цілком виправдовує свою назву. Чого тільки варта система охолодження і вузол живлення процесора. Власне з розгляду останнього і почнемо.

ASUS P7P55D Premium

Відносно недавно материнська плата GIGABYTE GA-P55-UD6 поставила своєрідний рекорд – її вузол стабілізації живлення процесора нараховував 24 фази. Виробник не приховує, що ці 24 фази «віртуальні», але і від них, як з'ясувалося, теж є невелика користь. Сьогодні ж цей рекорд побитий тестуємою материнською платою – ASUS P7P55D Premium має у своєму розпорядженні 35 віртуальних фази: 32 для живлення безпосередньо процесорних ядер і 3 для живлення вбудованого в процесор контролера пам'яті. Ще раз погляньте на фото – це виглядає дійсно вражаюче.

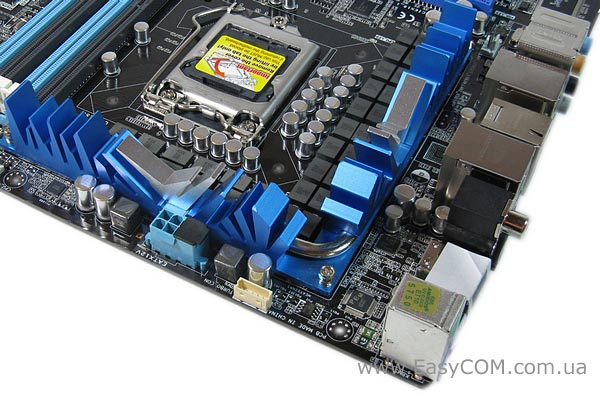

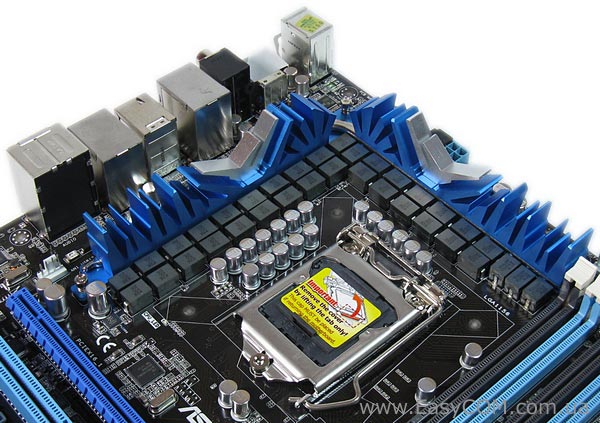

Як і має бути у материнської плати такого рівня, додаткове живлення процесора підключається по 8-контактного роз’єму ATX12V. Силові елементи ланцюга живлення накриті алюмінієвими радіаторами, які мають загальну основу і посилені мідною тепловою трубкою.  Біля роз’єму додаткового живлення ми бачимо ще один роз’єм – в нього підключається вищезгаданий виносний пульт для керування параметрами системи.

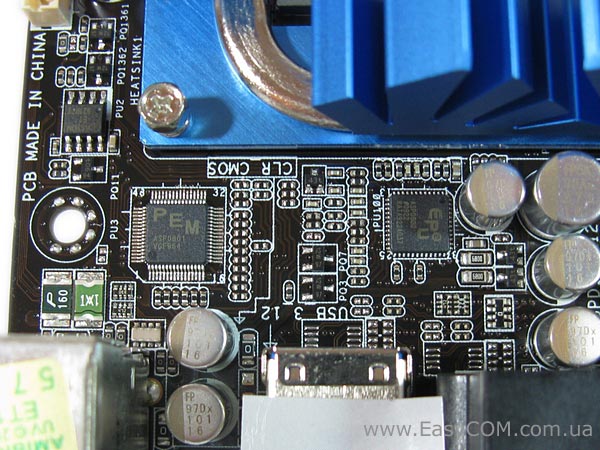

Живленням системи керують дві фірмові мікросхеми ASUS: PEM і EPU2.

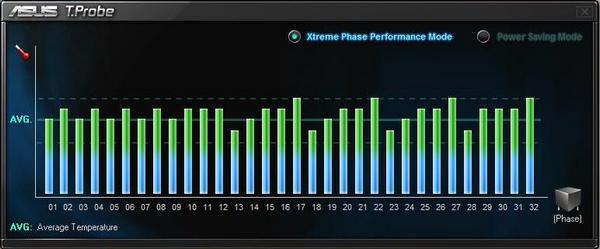

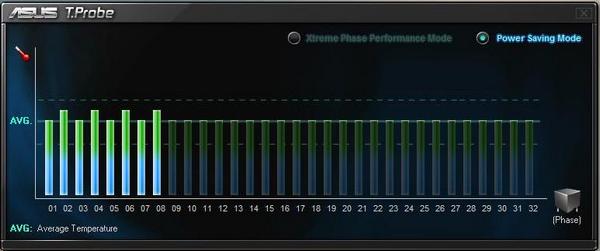

Перша (PEM) є апаратною частиною технології T.Probe і дозволяє оптимально розподіляти навантаження між усіма фазами живлення процесора.

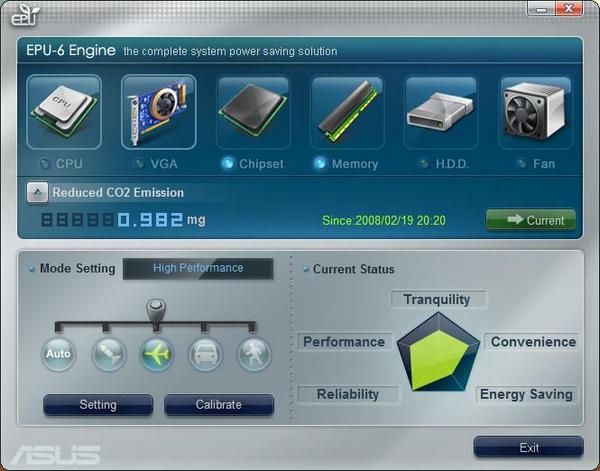

Друга (EPU2) – це нова версія добре нам відомої мікросхеми EPU, відповідальної за енергоспоживання системи, що і є ШІМ-контролером за сумісництвом. Вона дозволяє керувати енергоспоживанням шести основних компонентів системи і заощаджувати до 80% електроенергії в моменти низького навантаження на систему.

Повернемося до системи охолодження біляпроцесорного простору. Оскільки на одній стороні плати розмістити велику кількість силових елементів дуже складно, виробник виніс половину з них на зворотну сторону плати. Прохолоджуються вони алюмінієвим куточком, стягнутим гвинтами з радіаторами на лицьовій стороні. Ще одна перевага системи охолодження – гвинтове кріплення, що забезпечує гарну фіксацію і якісний притиск.

Радіатор на наборі системної логіки також притягнутий пружними гвинтами.

ASUS P7P55D Premium

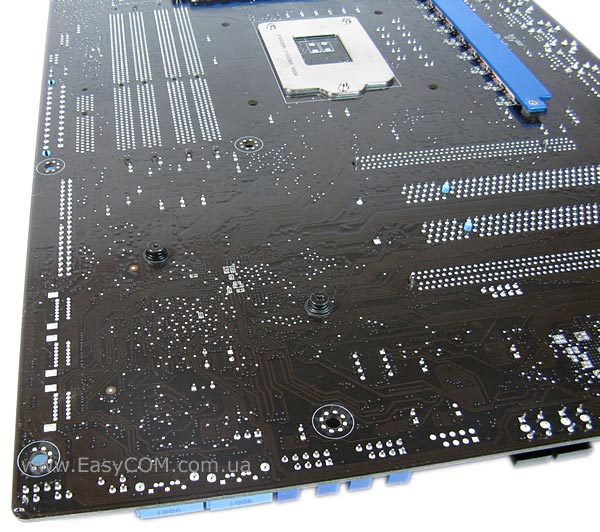

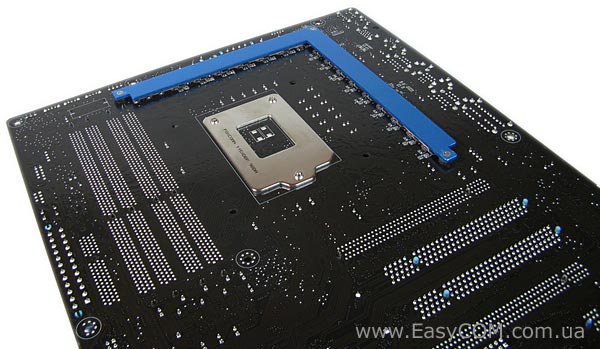

Перевертаємо плату, і наш погляд вже перемістився з вузла живлення процесора до набору системної логіки і роз’ємів підключення накопичувачів. Радіатор на основній мікросхемі виконаний у вигляді широкої низькопрофільної плити. Незважаючи на те, що форма самого радіатора ребриста, зверху він накритий плоскою декоративною кришкою.

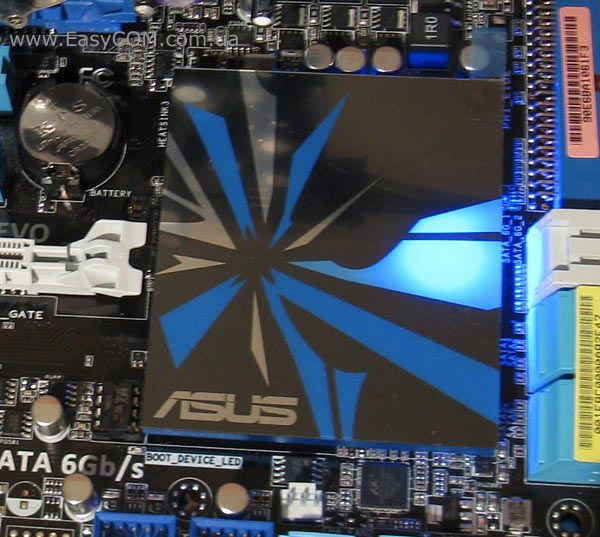

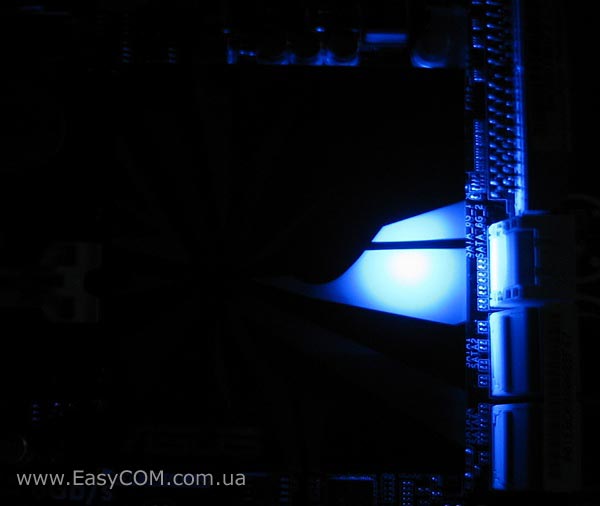

Під цією кришкою розташований синій світлодіод, який створює досить помітне підсвічування не тільки радіатора, але і прилягаючого простору…

… особливо в темний час доби. Любителям моддінгу та власникам корпусів з вікном напевно сподобається настільки стильне рішення.

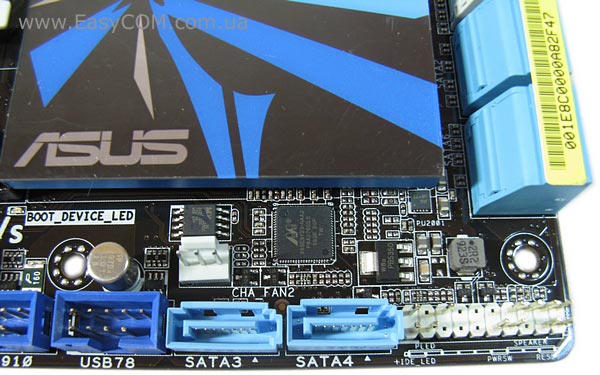

Роз’єми для підключення накопичувачів розташовані в правому нижньому куті по краю плати. Роз’єм IDE і шість розташованих поруч із ним портів SATA обернуті паралельно площини плати, що виключає конфлікт з довгими відеокартам. Два порти SATA, що залишилися, знаходяться між роз’ємом системної панелі і двома колодками для виводу чотирьох USB-портів. Разом у нашім розпорядженні вісім портів SATA. Шість з них, що мають синій колір, знаходяться під керуванням набору системної логіки Intel P55 Express і підтримують стандарт SATA 3 Гб/с.

Два сірі порти організовані силами стороннього чіпа Marvell 88SE9123 і підтримують стандарт SATA 6 Гб/с. Підтримка цього стандарту – одна з ключових особливостей тестуємої плати, тому що до неї його не підтримувала жодна плата з серії ASUS P7P55D. Добре відомо, що в потужних сучасних ПК однією з «самих слабких ланок» залишається швидкість роботи дискової підсистеми. Новий стандарт SATA Revision 3.0 покликаний вирішити дану проблему і перші тести в мережі підтверджують його спроможність – приріст швидкості хоч і не дворазовий, але, все-таки, відчутний.

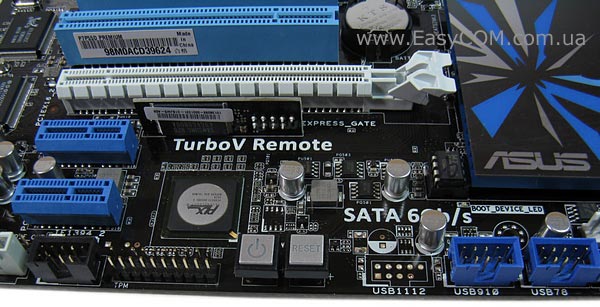

Рухаємося поглядом праворуч ліворуч вздовж нижнього краю материнської плати. Тут ми бачимо кнопки включення і перезавантаження ПК, роз’єм для підключення TPM-модуля, колодку для виводу порту IEEE 1394a. Крім цих стандартних елементів, ми спостерігаємо чіп PEX 6813 і розпаяний модуль флеш-пам'яті виробництва Samsung. Перший слугує для збільшення числа підтримуваних ліній PCI-e 2.0. Він забезпечує до дванадцяти додаткових ліній PCI-e стандарту 2.0 з можливістю їх розподілу між трьома портами одночасно. Наявність даного чіпа на материнській платі ASUS P7P55D Premium дозволяє їй працювати в режимі ATI CrossFireX або NVIDIA SLI по формулі х8+х8 не відключаючи при цьому порти PCI-e x1. Крім того, додаткові лінії від цього чіпа використовуються для «спілкування» контролера Marvell 88SE9123 і набору системної логіки Intel P55 Express. Тільки пропускна здатність шини PCI-e 2.0 здатна забезпечити нормальну роботу настільки швидкісного інтерфейсу, як SATA 6 Гб/с.

Модуль флеш-пам'яті від компанії Samsung використовується для швидкого завантаження фірмової операційної системи ASUS Express Gate. Вона дозволяє майже миттєво одержати доступ до основних функцій ПК: перегляд фотографії, ігри, інтернет-серфінг.

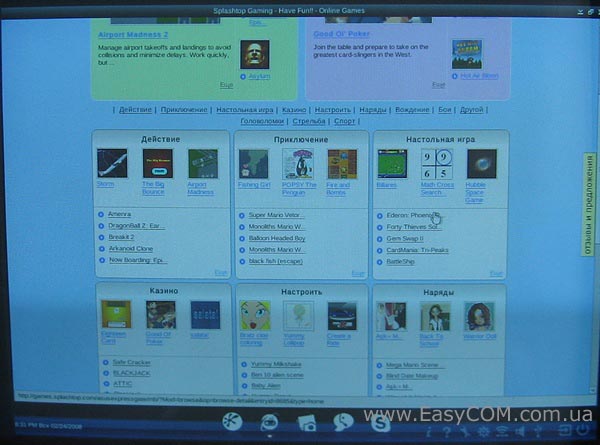

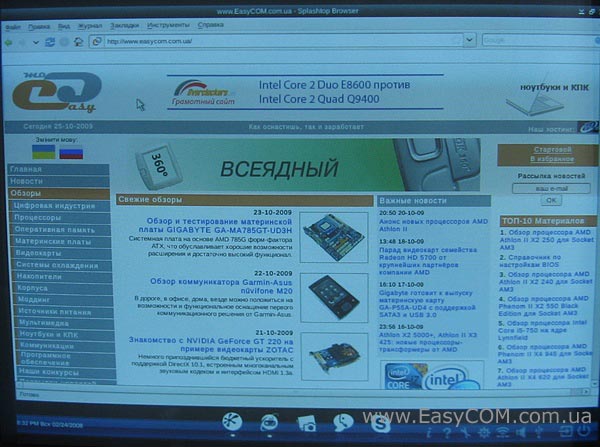

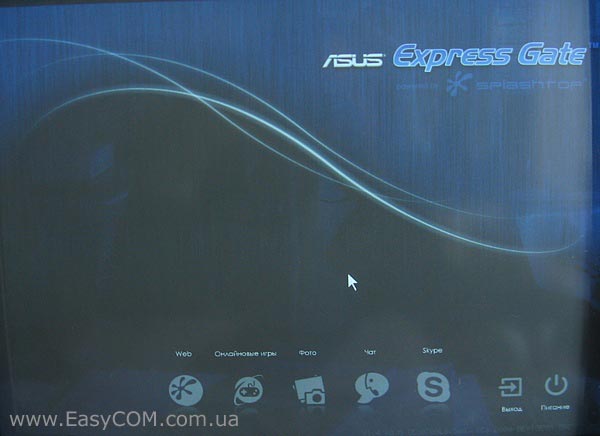

Будучи вже не раз нами протестованою, операційна система ASUS Express Gate ще раз довела свою працездатність – все відточено і працює як годинки. Звичайно ж, функціональність суттєво обмежена в порівнянні з повнорозмірними ОС, але вона швидка і безкоштовна.

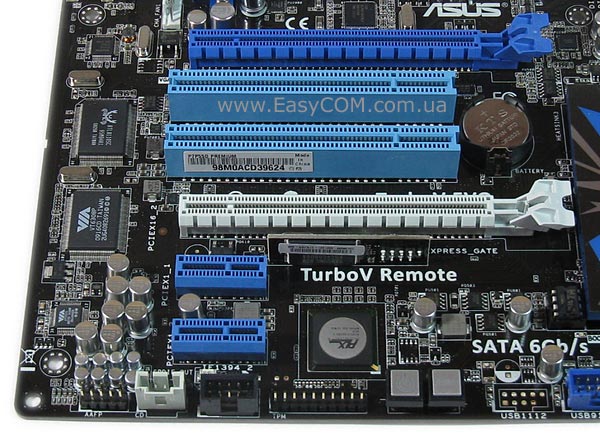

Слотів розширення на ASUS P7P55D Premium всього шість, але вони дуже грамотно розташовані та обрана вдала їх комбінація: по два кожного. Розташовані вони таким чином, що навіть якщо в слоти PCI-e2.0 x16 встановити дві відеокарти з двослотовими системами охолодження в кожній з них буде зазор в один слот для доступу свіжого повітря, причому вільними залишаються один слот PCI і один слот PCI-e, що робить плату дуже гнучкою в плані вибору карт розширення. Завдяки плоскому радіатору на наборі системної логіки і поверненим паралельно площини плати роз’ємам для підключення накопичувачів, конфліктів при встановленні довгих відеокарт бути не повинно.

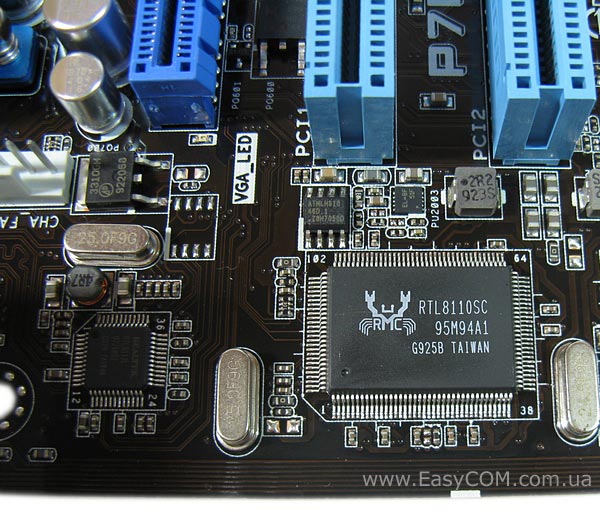

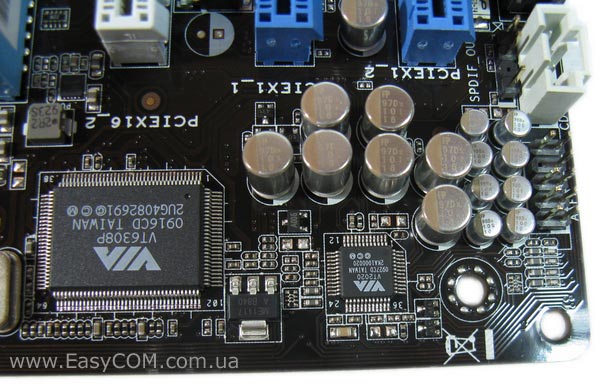

Вздовж лівого краю материнської плати розпаяні:

  • чіп VIA VT2020 – це новий 10-канальний звуковий кодек від VIA, що підтримує конфігурації динаміків до 9.1;
  • контролер VIA VT6308P, що підтримує до двох портів IEEE 1394a;

  • два гігабітних мережних контролери: Realtek RTL8112L і Realtek 8110SC з підтримкою AI NET2 і можливістю об'єднання в режим Teaming. Цей режим дозволяє вдвічі збільшити пропускну здатність каналу, задіявши для роботи обидва чіпа.

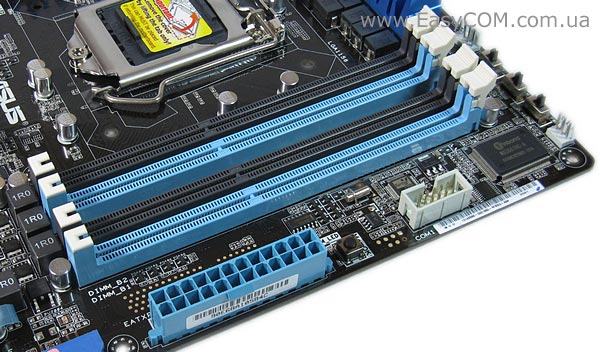

Перейдемо до розгляду підсистеми пам'яті материнської плати ASUS P7P55D Premium. Вона підтримує до чотирьох модулів стандарту DDR3 загальним об'ємом не більше 16 ГБ. Виробник гарантує стабільну роботу з частотою модулів пам'яті аж до 2133 МГц. Фірмові засувки на слотах для модулів оперативної пам'яті в окремій увазі не мають потреби – вони нам добре знайомі по оглядах материнських плат цієї серії. Біля основного роз’єму живлення розташована кнопка включення фірмової технології MemOK!, яка допомагає підібрати оптимальні налаштування для роботи модулів пам'яті. Біля роз’єму для виводу COM-порту, який, до речі, розташований не зовсім вдало з практичної точки зору, ми бачимо фірмову мікросхему TurboV.

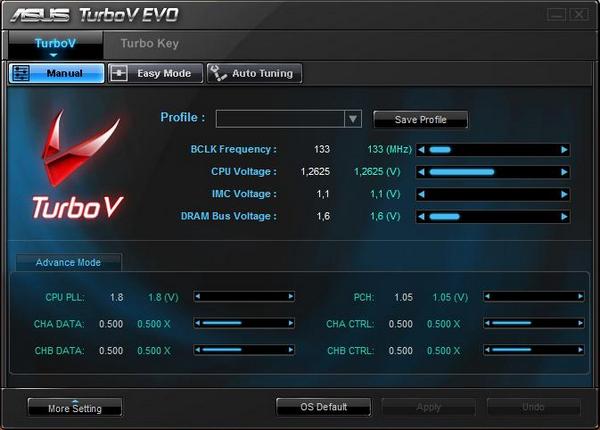

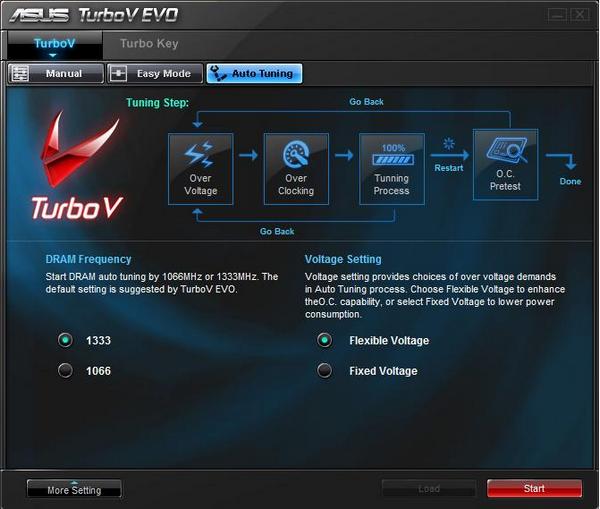

TurboV – це програмно-апаратний комплекс для розгону системи, орієнтований одночасно і на новачків і на професіоналів. У ручному режимі комплекс дозволяє керувати досить великим переліком налаштувань розгону і зберігати їх в окремі профілі.

У програмі передбачений автоматичний режим. У цьому меню наочно відображений алгоритм розгону системи. На свій розсуд ви можете вручну обмежити деякі параметри авторазгону в підменю «More Setting». Натискаємо кнопку пуску і спостерігаємо гарну анімацію. В процесі налаштування система може два-три рази перезавантажитися – виробник рекомендує не втручатися в цей процес до його закінчення. Після закінчення процесу і завантаження операційної системи з'явиться віконце з поточним результатом розгону. Якщо результат вас не влаштовує – операцію можна продовжити. Всі результати розгону можна зберегти і використовувати з дистанційного пульта керування.

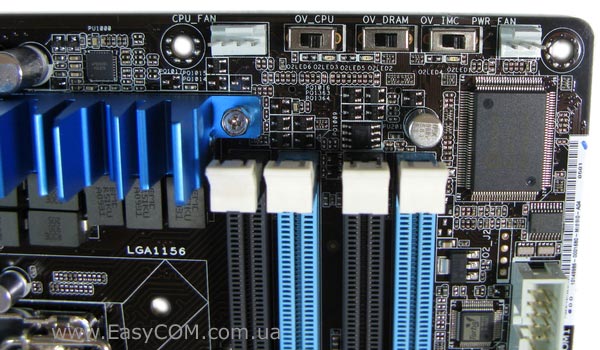

У правому повернемо куті, над слотами оперативної пам'яті, розташовані три перемикачі, що дозволяють підвищити межу регулювання напруги на основних елементах системи. Значення допустимих напружень наведені в таблиці нижче.



Процесор

Вбудований контролер пам'яті

Модулі пам'яті

 За замовчуванням

0,85 – 1,7 В

 до 1,7 В

 до 2 В

З включеним перемикачем

1,25 – 2,1 В

 до 1,9 В

 до 2,5 В

Нагадуємо, що користуватися даними перемикачами рекомендується тільки досвідченим оверклокерам і за умови дуже гарного охолодження системи.

ASUS P7P55D Premium

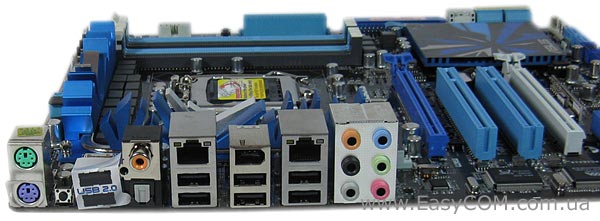

На інтерфейсну панель материнської плати ASUS P7P55D Premium виведений наступний набір роз’ємів:

  • 1 x PS/2 порт для клавіатури;
  • 1 x PS/2 порт для мишки;
  • 1 х оптичний S/PDIF вихід;
  • 1 х коаксіальний S/PDIF вихід;
  • 1 х кнопка скидання налаштувань BIOS;
  • 1 x IEEE1394a порт;
  • 2 x LAN (RJ45) порту;
  • 8 x USB 2.0/1.1 портів;
  • 6 х аудіо роз’єм.

Досить непоганий набір, що включає роздільні порти PS/2 для мишки і клавіатури, що останнім часом стає рідкістю. У деяких випадках дуже зручною може виявитися кнопка скидання налаштувань BIOS, винесена на задню панель – наприклад, якщо системний блок стоїть на столі. Наявність одночасно і коаксіального і оптичного цифрових аудіовиходів дає користувачу абсолютну волю у виборі акустичної системи.

BIOS

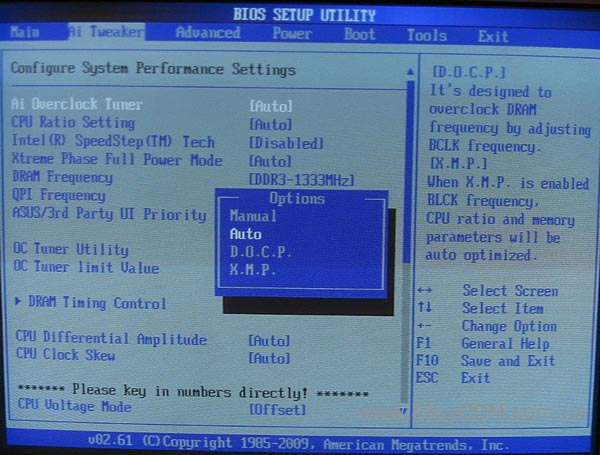

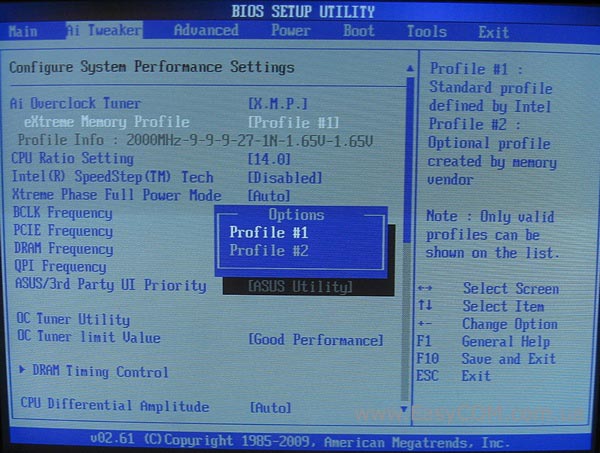

Материнська плата ASUS P7P55D Premium має стандартну для материнських плат даного виробника прошивання BIOS на основі коду AMI. Всі налаштування, орієнтовані на розгін системи, зібрані в меню «Ai Tweaker».  Всього передбачено чотири режими роботи системи:

  • Auto – автоматичний вибір всіх параметрів, режим за замовчуванням.
  • X.M.P. - автоустановка параметрів підсистеми пам'яті згідно зі стандартом Intel Extreme Memory Profile. Необхідна підтримка даного режиму з боку модулів пам'яті.
  • D.O.C.P. - DRAM Over Clocked Profile, режим роботи з передустановленими профілями авторозгону системної шини та модулів пам'яті. Саме це режим дозволяє материнській платі ASUS P7P55D Premium працювати з модулями пам'яті з частотою більше 1333 МГц.
  • Manual – ручний режим, що надає користувачу повну волю у виборі всіх параметрів роботи системи.

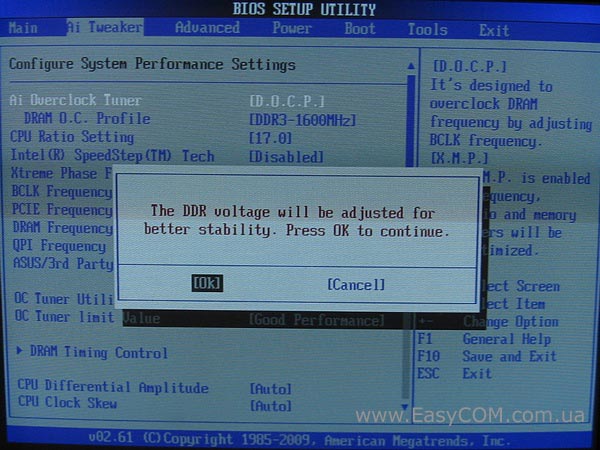

При виборі режиму D.O.C.P. материнська плата запропонує автоматично відрегулювати напругу живлення модулів пам'яті для більшої стабільності.

У режимі X.M.P. при виборі одного з профілів відображаються його налаштування.

Для полегшення сприйняття всі налаштування, що стосуються розгону, ми звели в таблицю.

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

Intel Speedstep
Intel Turbomode
Intel Virtualization
Intel Vt-d
C1E Support
CPU TM Function
Execute Disable Bit
Intel HT Tech
Intel C-State





Керування активними ядрами процесора

Active Processor Cores

1-max

1

Опорна частота процесора, МГц

BCLK Frequency

80 – 500

1

Множник процесора

CPU Ratio Setting

 Залежно від процесора



Частота шини QPI, МГц

QPI Frequency

4270; 4800



Частота шини PCIE, МГц

PCIE Frequency

100 - 200

1

Частота оперативної пам'яті

DRAM Frequency

DDR3-800/.../2133



Затримки ОЗП



CAS, RAS to CAS, RAS PRE, RAS ACT, RAS to RAS, REF Cycle, WRITE Recovery, READ to PRE, FOUR ACT WIN

DRAM Timing Mode, Round Trip on CHA, Round Trip on CHB

WRITE to READ DD/DR/SR, READ to WRITE DD/DR/SR, READ to READ DD/DR/SR, WRITE to WRITE DD/DR/SR



Зміна напруги на процесорі, В

CPU Voltage

± 0,00625 – 0,50

0,00625

IMC Voltage

1,1-1,7 (1,9 з перемиканням перемички)

0,00625

Напруга на чіпсеті, В

PCH 1.05 (V)

1,05-1,15

0,1

Напруга на модулях пам'яті, В

DRAM Voltage

1,2 – 2 (2,5 з перемиканням перемички)

0,0125

DDR_REF_CHA

0,395x – 0,630x

0,005x

DDR_REF_CHB

0,395x – 0,630x

0,005x

Напруга живлення стабілізатора, В

CPU PLL Voltage

1 – 2,1

0,1

Калібрування живильної лінії

Load-Line Calibration





Контроль амплітуди напруги процесора, мВ

CPU Differential Amplitude

700 - 1000

100

Затримка тактового сигналу для CPU

CPU Clock Skew

100ps – 1500ps

100

Кількість налаштувань і діапазон їх регулювання нічим особливим від материнських плат серії ASUS P7P55D не відрізняється. Виділяється тільки додаткове підвищення напруги з допомогої перемикачів.

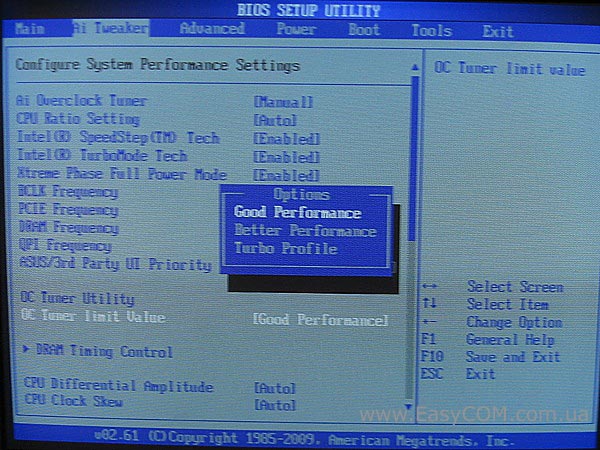

З цього ж меню ви можете запустити фірмову функцію авторозгону системи. Це та ж функція TurboV, тільки поза операційною системою. Ви можете задати ступінь оптимізації системи, але врахуйте, що більший розгін тягне підвищене енергоспоживання, тепловиділення і, у деяких випадках, приводить до нестабільної роботи системи.

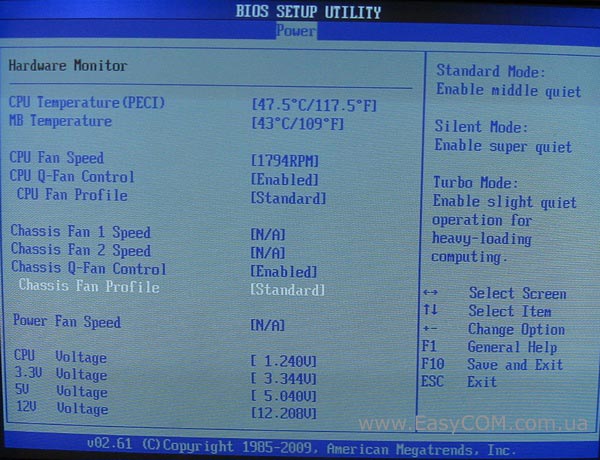

Контролювати температуру, напругу і швидкість обертання вентиляторів можна в меню «Power».  Є можливість регулювати швидкість обертання, як процесорного вентилятора, так і корпусних.

В меню «Tools» є підменю «ASUS O.C. Profile», яке дозволяє зберігати до 8 наборів налаштувань і швидко між ними перемикатися.

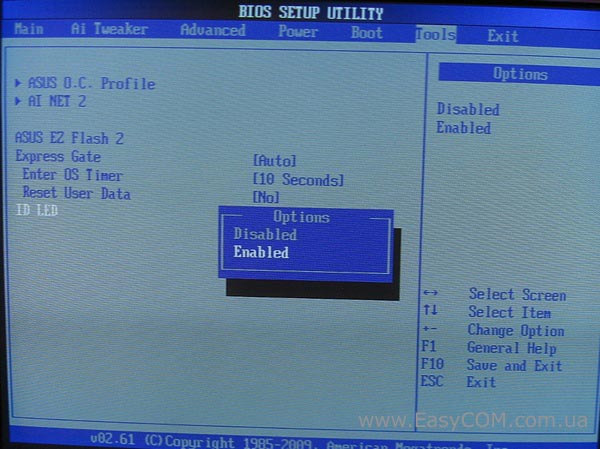

Світлодіодне підсвічування радіатора можна відключити. Для цього в меню «Tools» є відповідна опція.

Можливості розгону

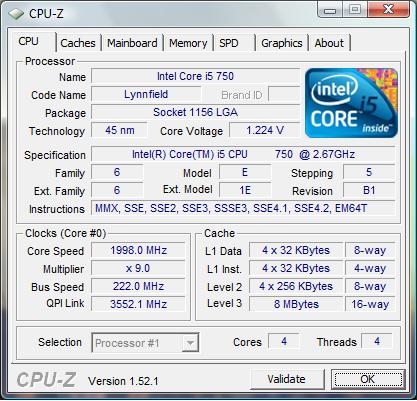

Розгін опорної частоти системної шини в тестуємої материнської плати склав 222 МГц (+67%). Радіатори на елементах плати були теплими, але не гарячими: плоский радіатор на наборі системної логіки – 46 0С, радіатор на силових елементах вузла стабілізації живлення процесора - 44 0С. Дроселі після 15 хвилинного стрес-тесту нагрілися всього до 44-50 0С.

Тестування

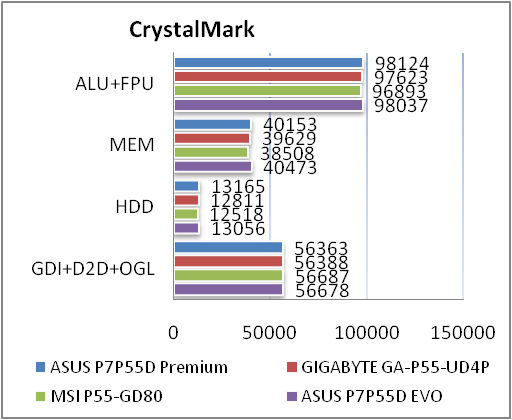

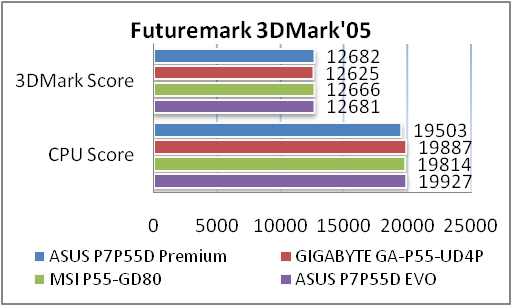

Для перевірки можливостей материнських плат використане наступне обладнання.

Процесор

Intel Core i5-750 (LGA1156, 2,66 ГГц, L2 1 МБ, L3 8 МБ)

Кулер

Scythe Kama Angle Rev. B

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Відеокарта

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптичний привід

ASUS DRW-1814BLT SATA

 Блок живлення

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/видув

Ніяких проблем при тестуванні материнської плати ASUS P7P55D Premium в нас не виникло. Проблем із прошиванням BIOS і її функціональністю також не було.

Тестування звукового тракту на основі кодека VIA VT2020

Загальні результати (Rightmark Audio Analyzer)

16-bit, 44 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.13 -0.20

Дуже добре

Рівень шуму, дБ (А)

-72.9

Середньо

Динамічні діапазон, дБ (А)

73.1

Середньо

Гармонійні викривлення, %

0.0067

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-66.1

Середньо

Інтермодуляційні викривлення + шум, %

0.056

Добре

Взаємопроникнення каналів, дБ

-82.6

Дуже добре

Інтермодуляції на 10 кГц, %

0.048

Добре

Загальна оцінка



Добре

24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.06 -0.16

Дуже добре

Рівень шуму, дБ (А)

-72.9

Середньо

Динамічні діапазон, дБ (А)

73.2

Середньо

Гармонійні викривлення, %

0.0077

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.6

Середньо

Інтермодуляційні викривлення + шум, %

0.017

Дуже добре

Взаємопроникнення каналів, дБ

-80.7

Дуже добре

Інтермодуляції на 10 кГц, %

0.019

Дуже добре

Загальна оцінка



Дуже добре

На жаль, наші очікування не виправдалися. Новий звуковий кодек VIA VT2020 так і не зміг одержати оцінку «відмінно». Незважаючи на це, він показує прийнятні для інтегрованих рішень результати та має досить високу функціональність.

Висновки

Як і всі материнські плати даної серії, материнська плата ASUS P7P55D Premium є чудовою основою для сучасного ПК. Вона пропонує нам розширену функціональність і додаткові опції розгону. ASUS P7P55D Premium підійде просунутим користувачам і оверклокерам, що бажають видушити максимум зі свого ПК. Найпотужніший вузол живлення центрального процесора дозволить без остраху експлуатувати його в самих екстремальних режимах. Продумане розташування слотів розширення і додатковий чіп PEX 8613 дозволяють геймерам створювати найпотужніші ігрові станції з встановленням двох габаритних відеокарт у режимі ATI CrossFireX або NVIDIA SLI по формулі х8+х8, при цьому не жертвуючи функціональністю інших портів PCI-e. Ну і наприкінці, інтерфейс SATA 6 Гб/с дозволить усунути «пляшкове горло» всієї системи, розкривши весь потенціал безкомпромісно потужного ПК. І не забувайте про стильне підсвічування…

Переваги:

  • високий розгінний потенціал;
  • продуманий дизайн і стильний зовнішній вигляд;
  • висока функціональність;
  • великий набір фірмових технологій;
  • підтримка ATI CrossFireX і NVIDIA SLI по формулі х8+х8;
  • підтримка SATA 6 Гб/с;
  • відмінна комплектація.

Недоліки:

  • не найкращий інтегрований звуковий кодек.


Автор: Петро Носик
Переклад: Анна Смірнова

Дякуємо фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.

Дякуємо компаніям Kingston, Scythe і Sea Sonic за надане для тестового стенду обладнання.

Також пропонуємо почитати:
Довідник з налагодження BIOS

Стаття прочитана раз(и)
Опубліковано : 17-12-2009
Підписатися на наші канали
telegram YouTube facebook Instagram
