Огляд материнської плати ASUS P5Q PRO Turbo

04-12-2009

Сучасні технології постійно розвиваються та дають можливість поліпшити якість або ж спростити багато процесів. Яскравим тому прикладом є фірмова технологія компанії GIGABYTE під назвою Ultra Durable, яка неодноразово одержувала похвальні відгуки в наших оглядах. Завдяки новаторським ідеям і бездоганній якості, нові продукти GIGABYTE цілком заслужено користуються високою популярністю серед споживачів. По вже перевіреному шляху доводиться іти і компанії ASUS для зміцнення своїх позицій на ринку. Інженерами компанії була розроблена концепція ASUS Xtreme Design, переваги якої дозволять витримати натиск з боку конкурентів. Голосні назви нових технологій і різних функцій дозволяють успішно просувати не тільки нові, але і існуючі продукти, використовуючи в них лише якусь частину з анонсованого матеріалу. Одним з подібних прикладів може бути материнська плата ASUS P5Q PRO Turbo, що є оновленою версією раніше протестованої нами ASUS P5Q PRO.

Конструкція плати ASUS P5Q PRO Turbo заснована на концепції Xtreme Phase Power Design, покликаної забезпечити стабільність роботи та надати відмінні можливості для розгону системи. Спробуємо розібратися, які зміни вніс виробник, і як вони вплинули на кінцевий продукт.

ASUS P5Q PRO Turbo

Специфікація материнської плати ASUS P5Q PRO Turbo

Виробник

ASUS

Модель

P5Q PRO Turbo

Чіпсет

Intel P45 Express

Процесорний роз’єм

LGA775

Підтримувані процесори

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentiumdual-core / Pentium Extreme / Celeron
Підтримка сімейства 45-нм CPU

Системна шина, МГц

1600 / 1333 /1066 / 800 МГц

Використовувана пам'ять

DDR2 1300 / 1200 / 1066 / 800 / 667 МГц

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 16 ГБ

Слоти розширення

2 x PCI Express 2.0 x16, підтримують технологію ATI CrossFireX у режимі x8
3 x PCI Express x1
2 x PCI
*PCI Express x16_2 слот має x8 ліній

Дискова підсистема

Південний міст ICH10R підтримує:
5 x Serial ATA 3.0 Гб/с підтримка SATA RAID 0, 1, 5, 10

Контролер Jmicron JMB361:
1 x Ultradma 133/100/66
1 x Ultra DMA 133 / 100 / 66 до двох PATA пристроїв
1 x External SATA 3ГБ/с

Контролер Silicon Image Sil5723 (Drive Xpert Technology):
 2 x SATA 3 Гб/с
 Підтримує функції EZ Backup і Super Speed

LAN

Гігабітний мережний LAN контролер Atheros L1E з підтримкою AI NET 2

Звукова підсистема

VIA VT1708S 8-канальний High-Definition Audio кодек, коаксіальний S/PDIF;
ASUS Noise Filter

IEEE 1394

Контролер VIA VT6315N підтримує 2 порту IEEE 1394a

Живлення

24-контактний роз’єм живлення ATX 8-
контактний ATX12V роз’єм живлення

Охолодження

Пасивна система охолодження, що складається з алюмінієвих радіаторів і мідної теплової трубки

Роз’єми для вентиляторів

1 x CPU
3 x корпусних вентиляторів

Зовнішні порти I/O

2 x PS/2 порти для підключення клавіатури і миші
1 x оптичний S/PDIF вихід
1 x IEEE1394a
4 x USB 2.0/1.1 порти
1 x LAN (RJ45)
6 x аудіо роз’єм (для 8-канального звуку)
1 x External SATA

Внутрішні порти I/O

6 x USB
5 х SATA
1 x IDE
2 x Drive Xpert SATA
1 x IEEE1394a
1 x S/PDIF вихід
1 х COM
1 х CD вхід
Роз’єм системної панелі (Q-Connector)
Роз’єм звукової передньої панелі

BIOS

8 Mb Flash ROM AMI BIOS, PnP, DMI 2.0, WfM 2.0, SM BIOS 2.5, ACPI 3.0, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Можливості розгону

- AI Overclocking (intelligent CPU frequency tuner)
- TurboV
- Turbo Key
- ASUS C.P.R.(CPU Parameter Recall)

Фірмові технології

- ASUS 8-Phase Power Design
- ASUS Express Gate
- ASUS EPU
- ASUS Fanless Design: heat pipe solution
- ASUS Fan Xpert
- ASUS Drive Xpert
- ASUS CrashFree BIOS 3
- ASUS Q-Shield
- ASUS Q-Connector
- ASUS O.C. Profile
- ASUS EZ Flash 2

Комплектація

Інструкція й посібник користувача
4 x SATA кабелів
1 x Ultradma 133/100/66 кабель
1 x ASUS Q-Connector (USB, системна панель)
Диск з драйверами та ПЗ
Заглушка ASUS Q-Shield

Форм-фактор Розміри, мм

ATX 12"x 9,6"
305 x 244 мм

Сайт виробника

http://www.asus.ua/

Нову версію BIOS і драйверів можна скачати з офіційної сторінки

ASUS P5Q PRO Turbo

Материнська плата поставляється у звичній коробці синього кольору. Крім найменування, присутні згадування про основні особливості вмісту.

На звороті упаковки відзначені основні технічні параметри і більш докладно описуються фірмові функції:

  • Turbov – розгін без перезавантаження;
  • Turbo Key – розгін за допомогою одного торкання;
  • Drive Xpert – автоматичне резервування даних.

Комплект поставки став ще більш аскетичним, і тепер у нього входять:

  • посібник користувача та інструкція зі швидкого встановлення материнської плати;
  • CD-диск з драйверами;
  • кабель Ultradma 133/100/66;
  • заглушка ASUS Q-Shield;
  • ASUS Q-Connector;
  • чотири SATA-кабелі.

Як бачимо, виробник звів додаткові аксесуари до необхідного мінімуму. Комплектація є ще одним способом віртуально розділити кілька моделей.

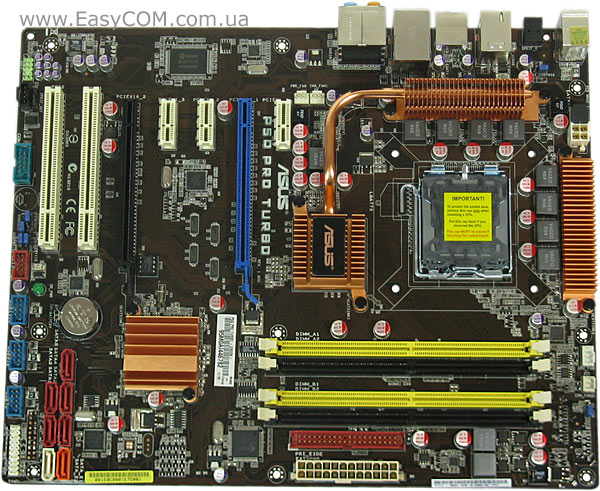

Дизайн материнської плати ASUS P5Q PRO Turbo практично ідентичний її попередниці ASUS P5Q PRO, за винятком деяких особливостей, про які ми згадаємо трохи пізніше.

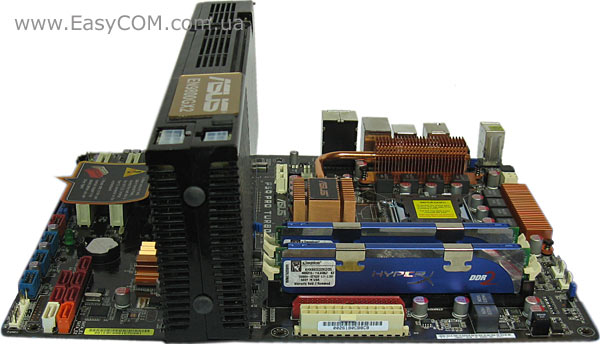

Як ми бачимо, засувки роз’ємів оперативної пам'яті не будуть перекриватися при встановленні відеокарти в роз’єм PCI-Express x16_1. А ось коли материнська плата буде знаходитися в корпусі, для зміни модулів пам'яті буде потрібна деяка вправність.

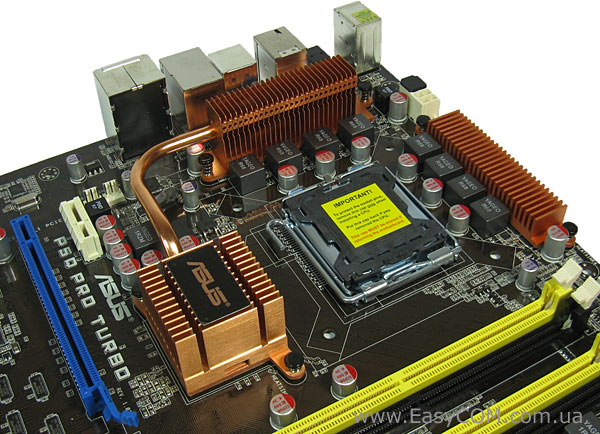

У якості системи охолодження як і раніше використовуються алюмінієві радіатори, пофарбовані під колір міді. В цьому випадку наші рекомендації з поліпшення тепловідведення залишаються незмінними – бажано забезпечити гарну вентиляцію в корпусі, а для любителів розгону це є настійною порадою. Необхідно відзначити появу додаткового радіатора на силових елементах ( на материнській платі ASUS P5Q PRO він був відсутній). За результатами тестування та розгону ми зможемо оцінити, на скільки виправдане додаткове охолодження.

Силова елементна база залишилася попередньою, використовуються полімерні конденсатори та дроселі з феромагнітним сердечником.

У якості стабілізатора живлення центрального процесора на материнській платі ASUS P5Q PRO Turbo використовується 8-фазна схема, що підтримує фірмову технологію енергозбереження EPU.

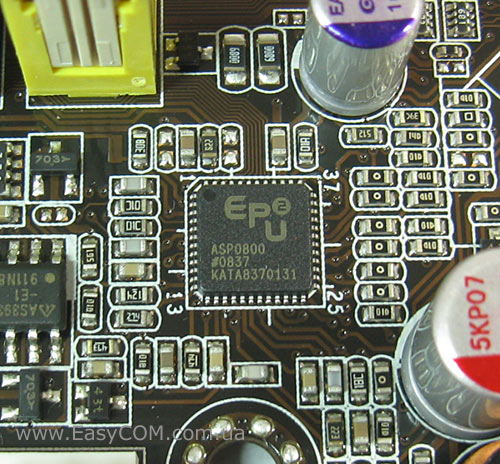

За роботу даної технології відповідає мікросхема EPU, що дозволяє змінювати число активних фаз при різному навантаженні на ПК і заощаджувати деяку кількість енергії. Сама ж схема живлення процесора відповідає специфікації VRD (Voltage Regulator Down) 11.1.

Одним з досить суттєвих змін у компонуванні материнської плати ASUS P5Q PRO Turbo є відмова від роз’єму для дисководу 3,5''. Необхідно звернути увагу на цей момент при виборі материнської плати. Також на один SATA-порт зменшилася і дискова підсистема плати.

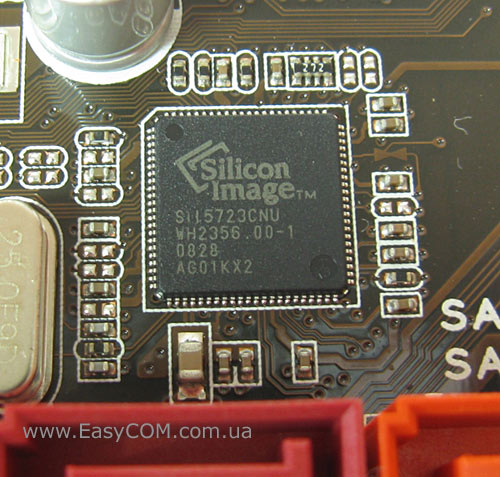

За допомогою мікросхеми Silicon Image SIL5723CNU реалізована фірмова технологія ASUS Drive Xpert.

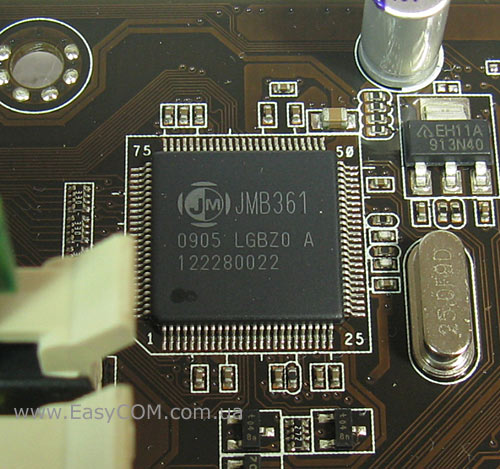

А ось контролер JMicron JMB361 відповідає за роботу SATA і PATA-роз’ємів, що залишилися.

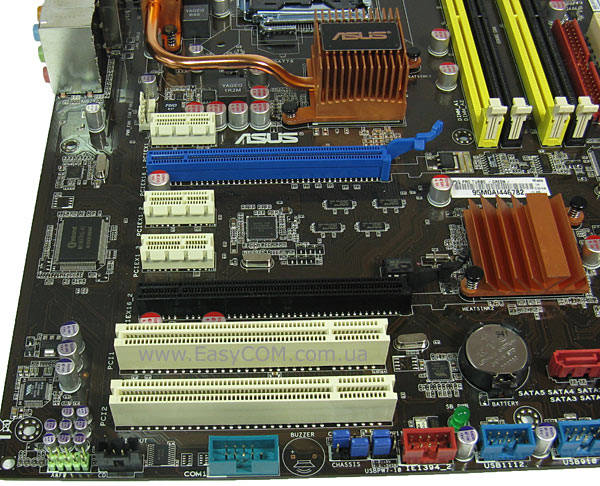

Незмінним залишився вже стандартний за сьогоднішніми мірками набір слотів розширення. Два слоти PCIE х16 дозволяють скористатися перевагами режиму ATI CrossFireX x8+х8 на шині PCI Express 2.0, а для плат розширення передбачено два роз’єми PCI і три PCIE х1.

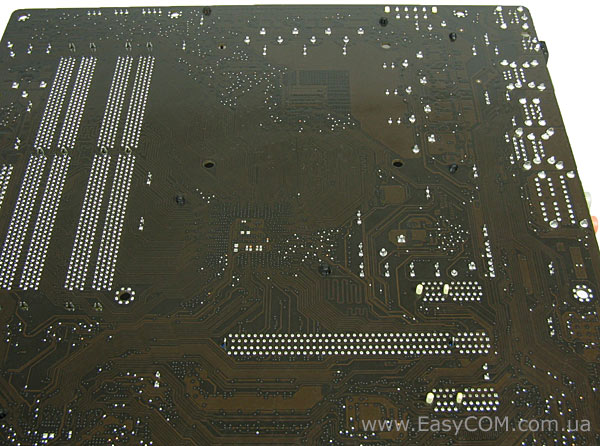

Встановлення систем охолодження, що використовують металеві пластини жорсткості, може бути ускладнене наявністю на тильній стороні плати ніжок конденсаторів і дроселів, замикання контактів яких може привести до виходу плати з ладу.

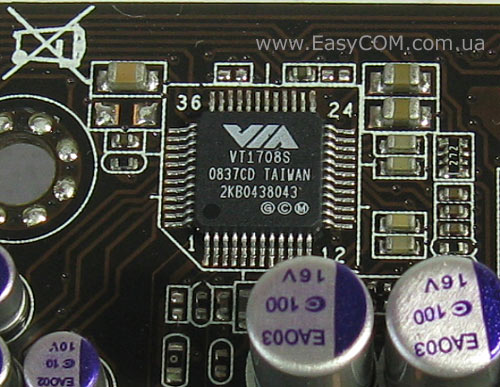

Звуковий тракт реалізований на мікросхемі VIA VT1708S, що забезпечує вихід 7.1-канального звуку HD Audio.

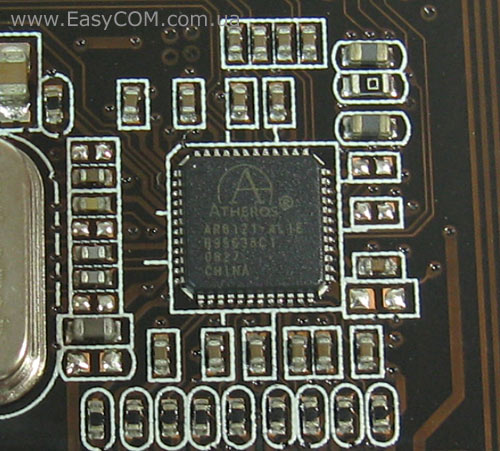

За роботу мережного гігабітного Ethernet-контролера відповідає окрема мікросхема Atheros L1E.

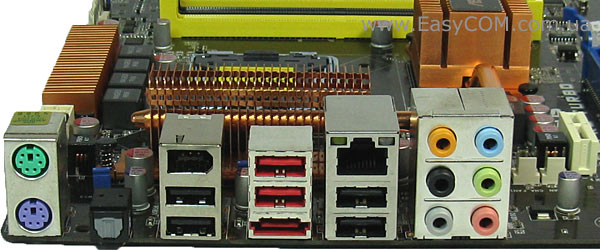

Інтерфейсна панель материнської плати ASUS P5Q PRO Turbo також перетерпіла істотні зміни. Тепер на ній розташовано два порти PS/2, порти IEEE 1394a і eSATA, роз’єм RJ-45, шість портів USB 2.0, оптичний S/PDIF-вихід і шість стандартних аудіороз’ємів.

BIOS

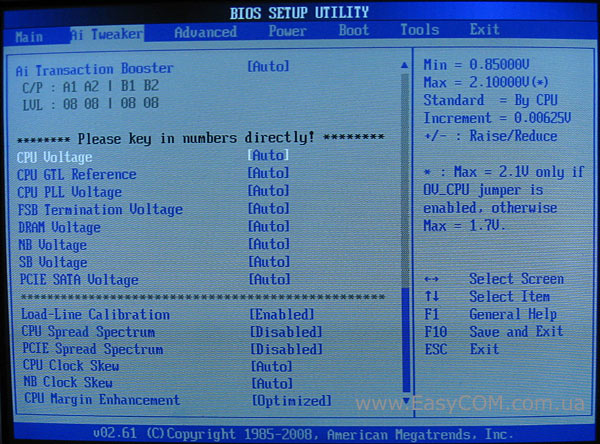

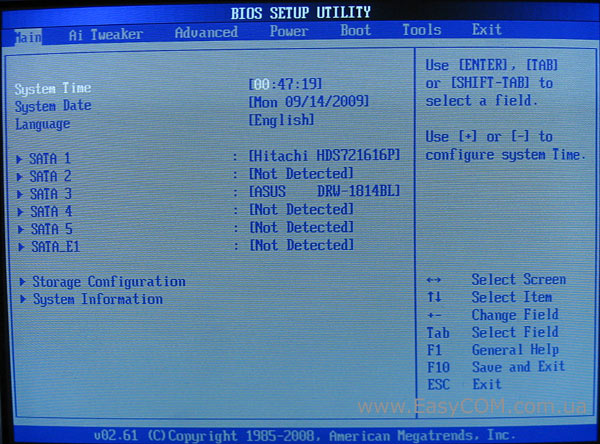

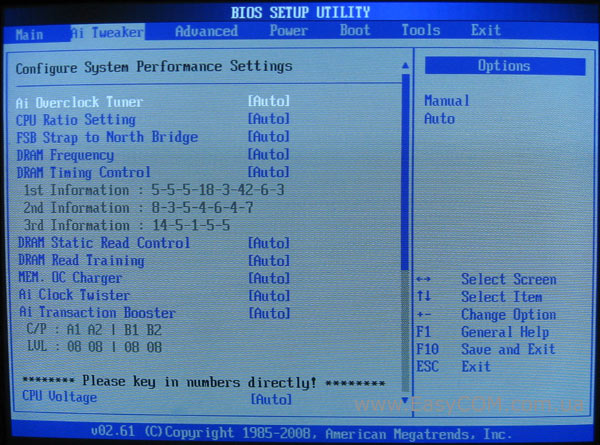

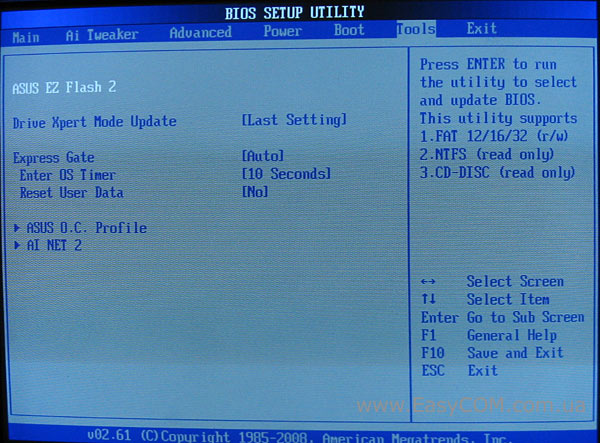

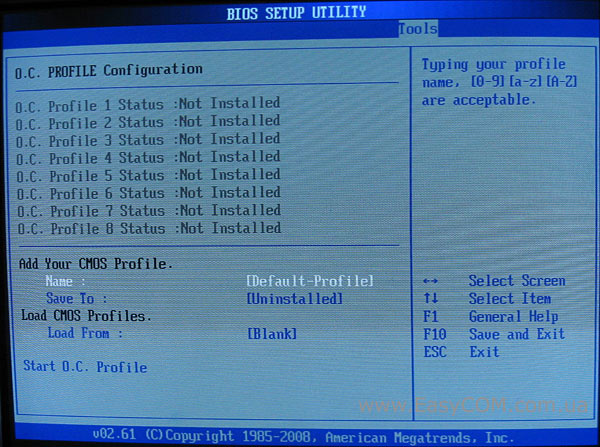

У материнській платі ASUS P5Q PRO використовується AMI BIOS з великим набором параметрів, доступних для зміни. Нас же найбільше цікавить розділ «AI Tweaker», у якому зосереджені основні налаштування продуктивності:

Параметр

Назва меню

Діапазон

Крок

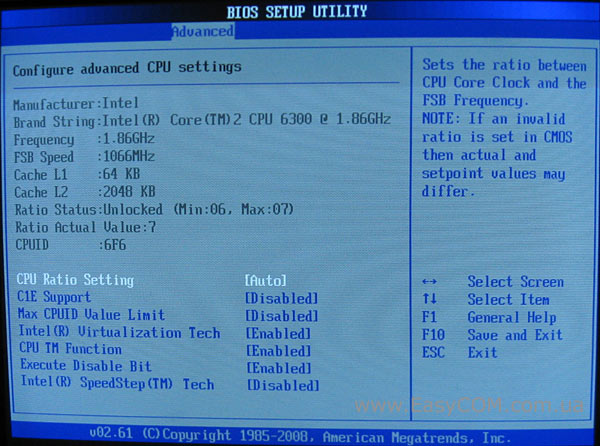

Керування процесорними технологіями

C1E, Limit CPUID Maxval, Vanderpool Technology, CPU TM, Execute Disable Bit, Intel Speedstep





Процесорний множник

CPU Ratio Settings

6-max

1 і 0,5 для 45 нм моделей

Частота системної шини

FSB Frequency

200-800

1 МГц

Частота шини Pci-e

PCIE Frequency

100-180

1 МГц

Набір установок FSB

FSB Strap to North Bridge

200-400

66 МГц

Частота пам'яті

DRAM Frequency

533-1066

 Залежно від FSB Strap

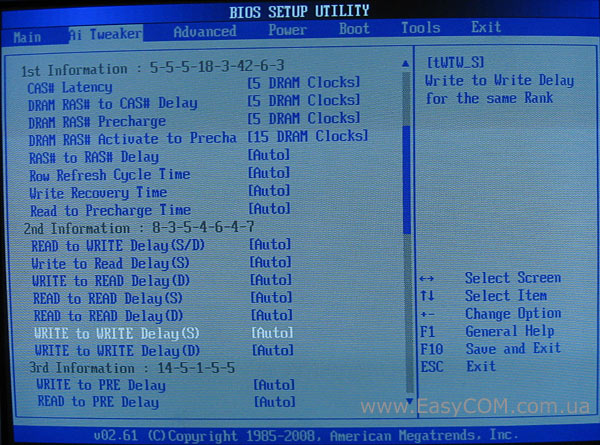

Таймінги

CAS Latency, trcd, trp, tras, RAS to RAS, Row Refresh, Write Recovery, Read to Precharge





Підтаймінги

READ to WRITE, Write to Read, WRITE to WRITE,
 READ to READ, WRITE to PRE, READ to PRE





Налаштування роботи підсистеми пам'яті

DRAM Static Read Control, DRAM Read Training, MEM. OC Charger,
Ai Clock Twister,
Ai Transaction Booster

Auto, Enable, Disable.

Auto, Lighter, Light, Moderate, Strong, Stronger



Напруга процесора

CPU Voltage

0,85 – 2,1 В

0,00625 В





CPU GTL Voltage Reference

0,61x; 0,63x; 0,65х





Напруга тактуючого чіпа

CPU PLL Voltage

1,5 – 2,78 В

0,02 В



Напруга сигналів шини FSB

FSB Termination Voltage

1,2 – 1,9 В

0,02 В



Напруга на оперативній пам'яті

DRAM Voltage

1,8 – 3,08 В

0,02 В



Напруга на північному мосту

NB Voltage

1,1 В – 1,9 В

0,02 В



Напруга на південному мосту

SB Voltage

1,1 – 1,4 В

0,1 В





PCIE SATA Voltage

1,5 – 1,8 В

0,1 В



Функція компенсації напруги під час завантаження

Load Line Calibration

Auto, Enable, Disable.





Тактовий сигнал ЦП

CPU Clock Swek

 від -100 до -1500

100 пс



Тактовий сигнал північного мосту

NB Clock Swek

 від -100 до -1500

100 пс





CPU Margin Enhancement

Optimized, Compatible, Performance Mode

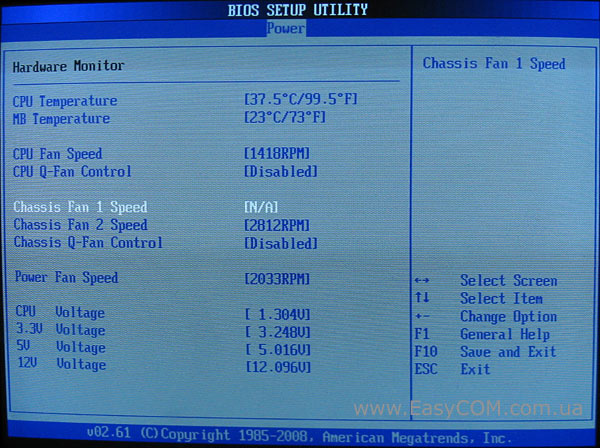

Можливості тонкого налаштування та моніторингу материнської плати ASUS P5Q PRO Turbo ідентичні розглянутій раніше ASUS P5Q PRO.

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання:

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 МБ)

Кулер

Noctua NH-U12P (LGA775, 54,33 CFM, 12,6-19,8 дБ)

Оперативна пам'ять

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Відеокарта

EVGA Geforce 8600 GTS 256 Mб DDR3 PCI-E

 Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптичний привід

ASUS DRW-1814BLT SATA

 Блок живлення

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 Miditower, 2х 120 мм вентилятора на вдув/видув

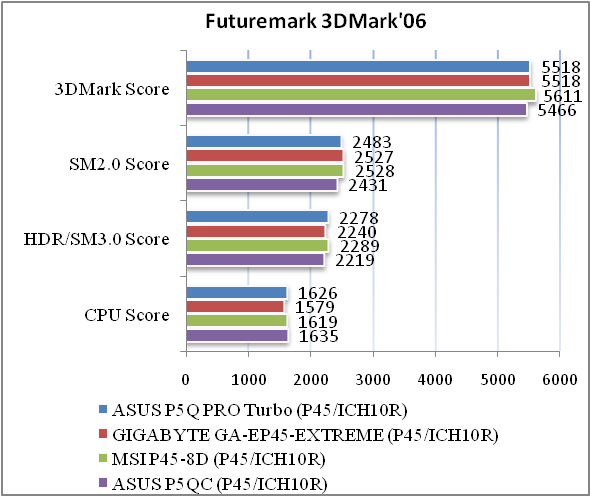

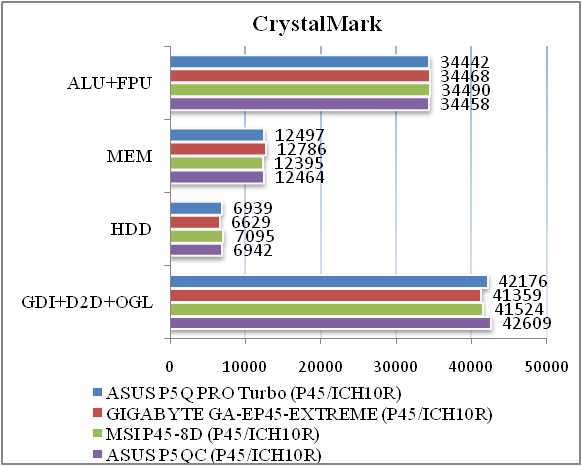

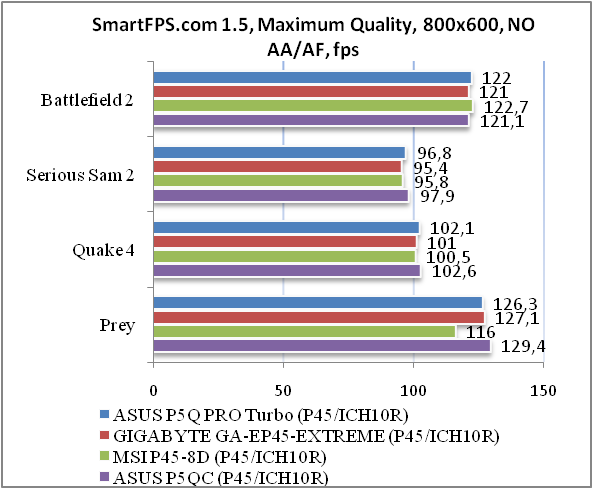

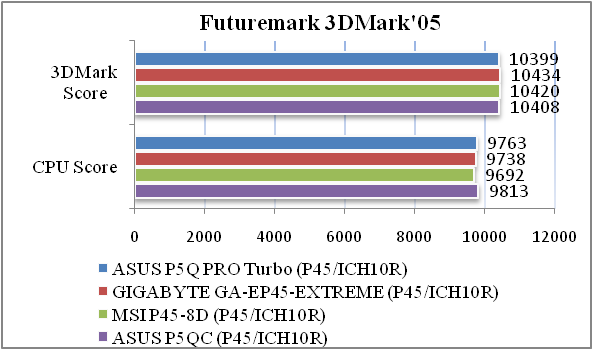

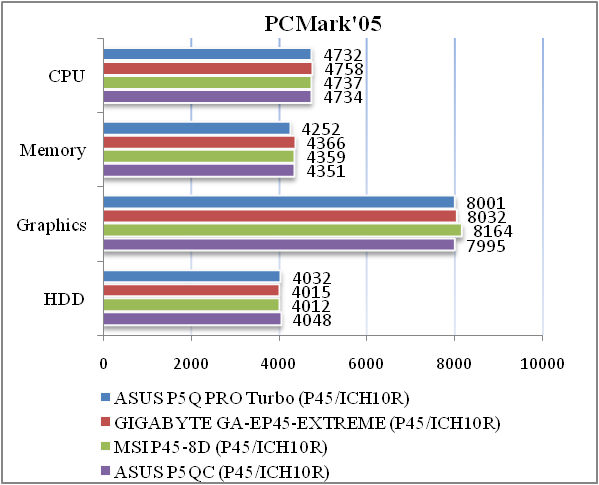

Продуктивність материнської плати ASUS P5Q PRO Turbo аналогічна рішенням цього ж класу.

Тестування звукового тракту на основі кодека

16-bit, 44 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.20, -0.15

Дуже добре

Рівень шуму, дБ (А)

-80.2

Добре

Динамічний діапазон, дБ (А)

80.2

Добре

Гармонійні викривлення, %

0.0078

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-65.1

Середньо

Інтермодуляційні викривлення + шум, %

0.077

Добре

Взаємопроникнення каналів, дБ

-79.5

Дуже добре

Інтермодуляції на 10 кГц, %

0.054

Добре

Загальна оцінка



Дуже добре

24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.06, -0.14

Дуже добре

Рівень шуму, дБ (А)

-80.4

Добре

Динамічний діапазон, дБ (А)

80.3

Добре

Гармонійні викривлення, %

0.0082

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-73.4

Середньо

Інтермодуляційні викривлення + шум, %

0.029

Добре

Взаємопроникнення каналів, дБ

-75.5

Дуже добре

Інтермодуляції на 10 кГц, %

0.032

Добре

Загальна оцінка



Дуже добре

Підсумкові результати виявилися трохи нижче, ніж у ASUS P5Q PRO, але помітити які-небудь відмінності в умовах домашнього застосування буде досить складно. Якість звукового тракту можна оцінити як «дуже добре».

Розгін

Позаштатні режими роботи є своєрідним індикатором запасу міцності комплектуючих, тому нам було дуже цікаво, як саме виявить себе плата ASUS P5Q PRO Turbo у даних тестах.

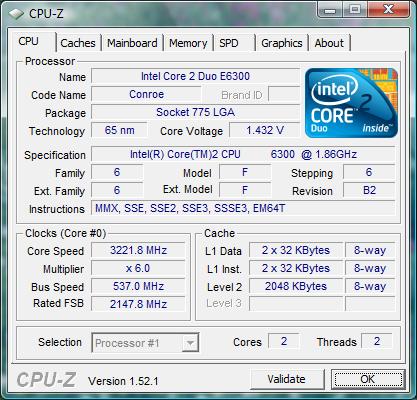

При розгоні двоядерного процесора материнській платі скорилася частота 537 МГц. Нагадаємо, що аналогічний результат продемонструвала і плата ASUS P5Q PRO.

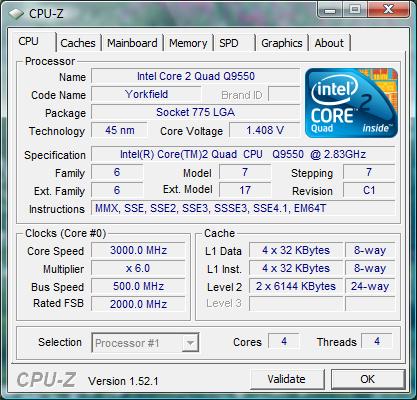

А ось з чотирьохядерним процесором Intel Core 2 Quad Q9550 межа розгону шини дорівнює значенню 500 МГц, що на 10 МГц більше, ніж в ASUS P5Q PRO. Очевидно, додатковий радіатор на силових елементах був встановлений інженерами компанії ASUS не даремно.

Додаткові можливості

Крім можливостей розгону процесора, материнська плата ASUS P5Q PRO Turbo має ще декілька цікавих особливостей. Одна з них є програмно-апаратний комплекс ASUS EPU-6 Engine, який використовується для керування енергоспоживанням різних компонентів персонального комп'ютера.

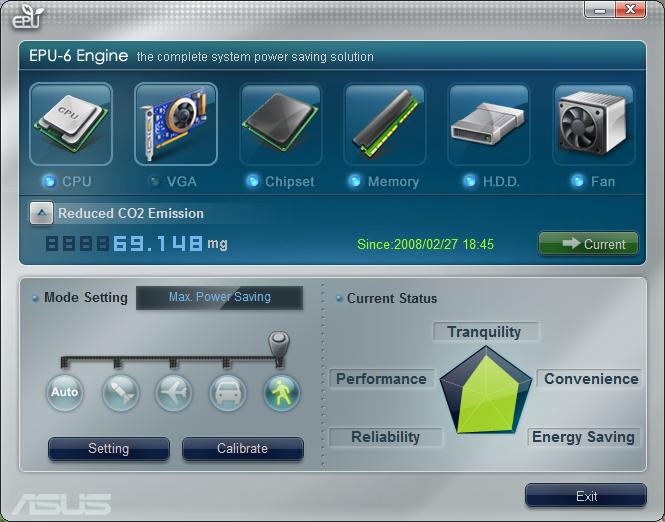

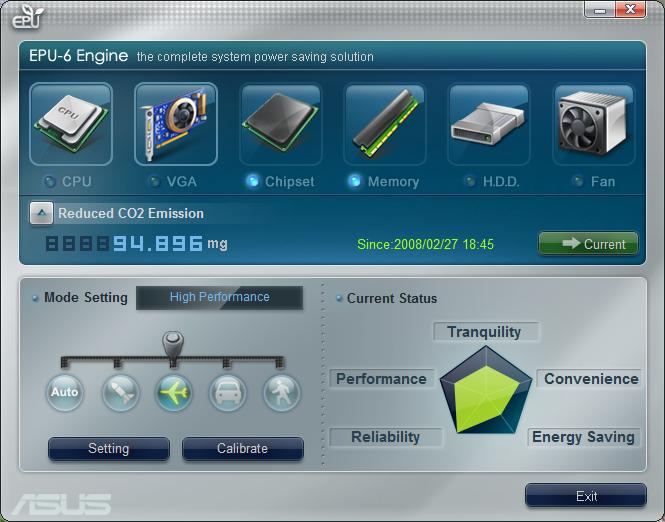

П'ять різних профілів можуть керувати споживанням енергії різними компонентами системи. Чотири профілі роботи можуть бути настроєні вручну, а п'ятий дозволяє автоматично перемикатися між заданими профілями.

Не забуває виробник і про екологію – технологія Climate Savers дозволяє підрахувати зменшення викиду вуглекислого газу в атмосферу. Ефективність роботи визначається параметром (Reduced CO2 Emission).

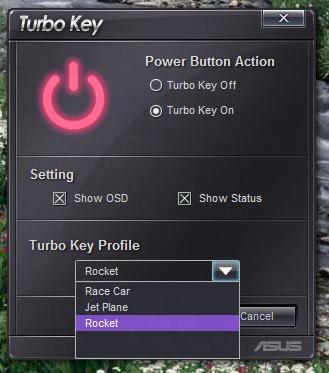

Технологія ASUS Turbo Key є функцією моментального розгону системи шляхом натискання на кнопку Power. У користувача є можливість вибрати один з декількох профілів роботи системи, а при бажанні – повторним натисканням кнопки Power повернути первісні параметри роботи ПК.

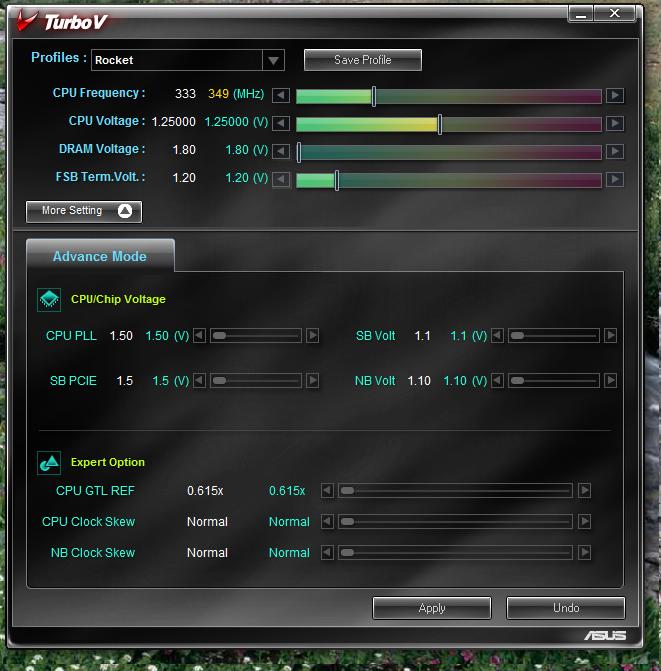

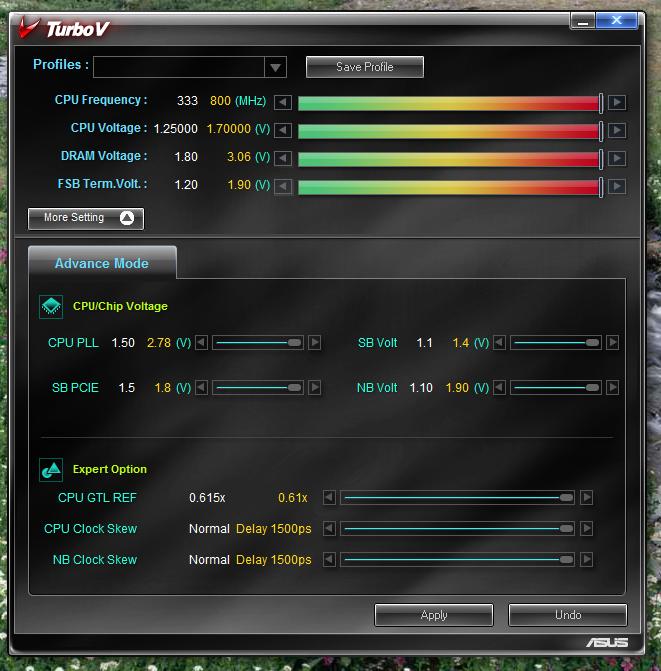

Утиліта ASUS Turbo V надає користувачам можливість розгону з операційної системи. Можливості зміни параметрів не такі великі як в BIOS материнської плати, але їх цілком достатньо для більшості користувачів.

Межі зміни наданих параметрів аналогічні налаштуванням в BIOS.

Висновки

Можна впевнено констатувати, що материнська плата ASUS P5Q PRO Turbo є своєрідною «роботою над помилками» або навіть еволюційним розвитком своєї попередниці ASUS P5Q PRO. Оновлена плата крім формальних доробок одержала додаткову перевагу у вигляді підтримки нових технологій, модернізованої системи охолодження, більш функціональної інтерфейсної панелі і зрослого розгінного потенціалу. Можливості розгону роблять плату привабливою як для ентузіастів, так і для звичайних користувачів як основи продуктивного домашнього ПК.

Переваги:

  • Відмінний розгінний потенціал;
  • Відмінна комбінація ціна\можливості;
  • Підтримка CrossFireX.

Недоліки

  • Скромний комплект поставки;
  • Відсутність роз’єму для приводу флоппі-дисків.


Автор: Сергій Філінський
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.
