Огляд материнської плати ASUS P5NT WS

18-11-2007

В цьому огляді ми пропонуємо розглянути материнську плату ASUS P5NT WS на урізаному чіпсеті NVIDIA nForce 680i LT SLI, призначену, більшою мірою, для графічних станцій, бо вона дозволяє встановлювати три відеокарти, які працюють у режимах x8, x8, х16 або х16, х1, х16, і поєднувати обидва графічні прискорювачі в SLI-конфігурацію. Крім того,  ASUS P5NT WS має слот PCI-X, який дуже рідко зустрічається, і великі можливості організації SATA RAID масивів. Материнські плати на повноцінній версії чіпсету NVIDIA nForce 680i SLI спрямовані більше на ентузіастів, тому їх оснащують більшою комплектацією і кращою системою охолодження, але все це у підсумку впливає на вартість. Ми вже розглядали подібну материнську  плату ASUS Striker, тому при необхідності ви зможете порівняти їх можливості і визначитися, що вас більше влаштовує.

ASUS P5NT WS

Специфікація материнської плати ASUS P5NT WS:

Виробник

ASUS

  Модель

P5NT WS

Чіпсет

NVIDIA nForce 680i LT SLI (C55+MCP55PXE)

Процесорний роз’єм

LGA775

Підтримувані процесори

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4

Системна шина, МГц

1333 /1066 / 800/ 533 МГц

Пам'ять, яка використовується

DDR2 800/ 667/ 533 МГц

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 8 Гб

Слоти розширення

3 x PCI-E x16 слотів x8, x8, х16 або х16, х1, х16
2 х PCI-E x1;
1 х PCI-X;
1 x PCI 2.2

Дискова підсистема

Південний міст підтримує:
6 x Serial ATA 3.0Гб/с, підтримка RAID 0, 1, 0+1, 5 і JBOD
1 x Ultra DMA 133/100/66/33

Звукова підсистема

Realtek ALC888 8-канальний High-Definition Audio кодек
Коаксіальний і оптичний S/PDIF вихід

Підтримка LAN

подвійний Gigabit MAC з зовнішнім Marvell 88E1116 PHY
Підтримка технології NVIDIA DualNet

IEEE 1394

контролер VIA VT6308S , який підтримує
2 х IEEE1394a порти

Живлення

24-контактний роз’єм живлення ATX
8-контактний ATX12V роз’єм живлення
4-контактний PCIE 12V

Охолодження

Мідні радіатори на північному, південному мосту і вузлі стабілізації живлення, об'єднані тепловими трубками

Роз’єми для вентиляторів

1 x CPU
1 х PWR
4 x корпусних вентилятори

Зовнішні порти I/O

2 x PS/2 порт підключення миші та клавіатури
1 x LPT
1 x оптичний S/PDIF вихід
1 х коаксіальний S/PDIF вихід
4 x USB 2.0/1.1 порти
1 x External SATA
2 x LAN (RJ45) 8-
канальний аудіо вихід

Внутрішні порти I/O

6 USB
1 x Floppy
6 х SATA
1 x IDE
2 x IEEE1394а
1x EZ Plug роз’єм
System panel connector
Chassis Intrusion

BIOS

8Mb Award BIOS, Pn, DMI2.0, Wf2.0, SM BIOS 2.3, Multi-Language BIOS

Можливості розгону

Зміна частоти: FSB, PCI-Express, пам'яті, шині HT.
Зміна напруги на: процесорі, пам'яті, північному і південному мосту, контролері пам'яті, шині HT, шині FSB.

Фірмові технології

ASUS C.P.R.
ASUS O.C. Profile
AI NOS
AI Nap
AI Overclocking
ASUS AI Booster Utility
ASUS CrashFree BIOS 2
ASUS EZ Flash 2
ASUS MyLogo 2
ASUS Q-Fan 2

Комплектація (важливе)

SLI міст
6 x SATA кабель
3 x SATA перехідник живлення SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
3 в 1 ASUS Q-Connector (USB, 1394, system panel)
1 х USB2.0 модуль з 2 портами
1 х IEEE1394a модуль
Інструкція
1 х CD з драйверами і ПЗ

Форм-фактор Розміри, мм

ATX 12"x 9.6"
305 мм x 245 мм

Сайт виробника

http://www.asus.com/

Нову версію BIOS і драйвери можна стягнути з офіційної сторінки.

Середня вартість

Подивитися в price.ua.
Подивитися в price.ru.

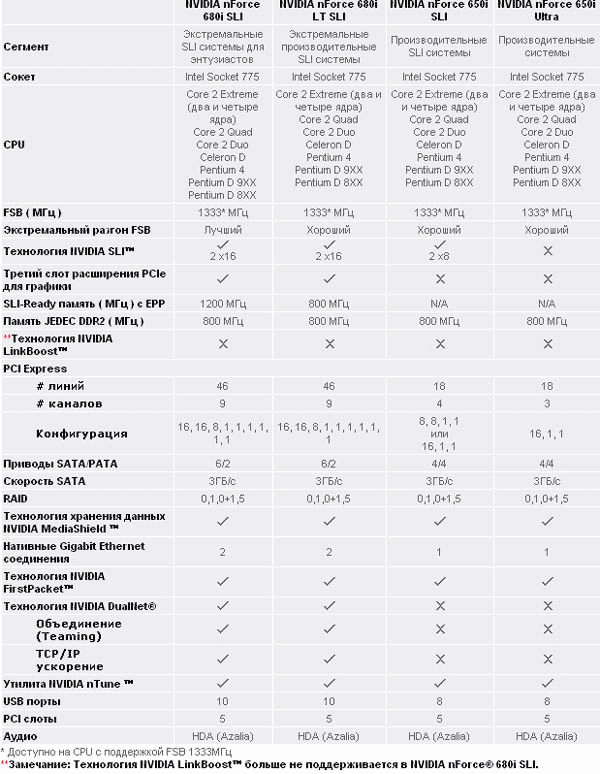

Порівнюючи функціональні можливості в таблиці специфікації повноцінного чіпсету NVIDIA nForce 680i SLI з NVIDIA nForce 680i LT SLI, на якому побудована ASUS P5NT WS можна помітити, що відмінності полягають лише в підтримці у першої частоти 1200 МГц SLI Ready пам'яті, і кращими здатностями розгону шини FSB.

ASUS P5NT WS

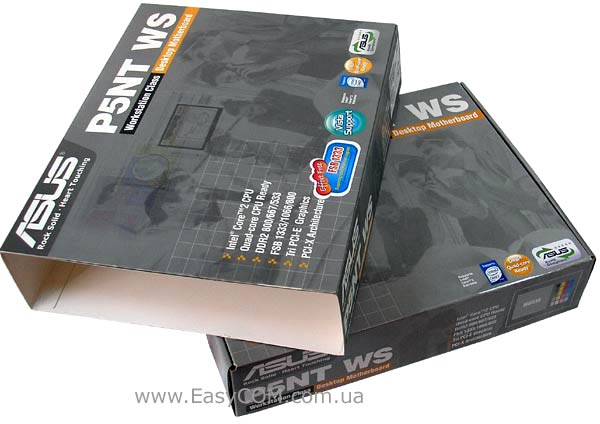

Материнська плата ASUS P5NT WS впакована не зовсім звично - на звичайній картонній коробці зверху присутня ще одна обгортка, оформлена майже так само. На лицьовій її частині вказана підтримка 1333 МГц системної шини і операційної системи Windows Vista. Оскільки материнська плата ASUS P5NT WS призначена більшою мірою для робочих графічних станцій, то на ній у вигляді фону зображені досить задоволені співробітники.

ASUS P5NT WS

Передню частину упаковки можна розгорнути, як книгу, і всередині на різних мовах перелічені деякі можливості ASUS P5NT WS, також логотипами позначені підтримувані фірмові технології: ASUS C.P.R., ASUS O.C. Profile, AI NOS, AI Overclocking, ASUS AI Booster Utility, ASUS MyLogo 2, CrashFree BIOS 2, ASUS EZ Flash 2, ASUS Q-Fan 2, AI Nap.

ASUS P5NT WS

На звороті зображений зовнішній вигляд материнської плати ASUS P5NT WS та відзначені функціональні особливості, також наведена специфікація.

ASUS P5NT WS

ASUS P5NT WS

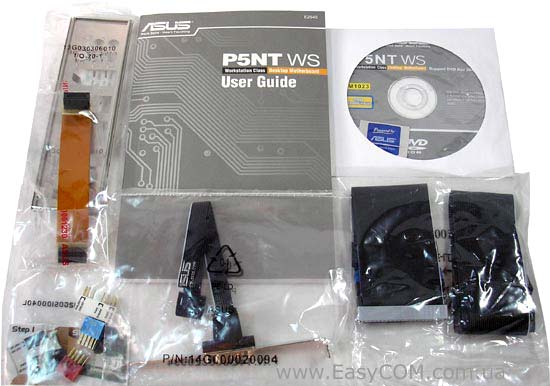

Материнська плата ASUS P5NT WS, як і має бути у відносно дорогого продукту, відмінно укомплектована всім необхідним. Можливо, шести шлейфів SATA для деяких користувачів буде і багато, але якщо ви забажаєте побудувати RAID-масив, то вони зайвими не будуть.

В комплект входить:

  • материнська плата;
  • CD-диск з драйверами до Windows Vista і набором утиліт;
  • посібник користувача англійською мовою, коротка інструкція з встановлення;
  • шлейф FDD;
  • шлейф UltraDMA 133/100/66;

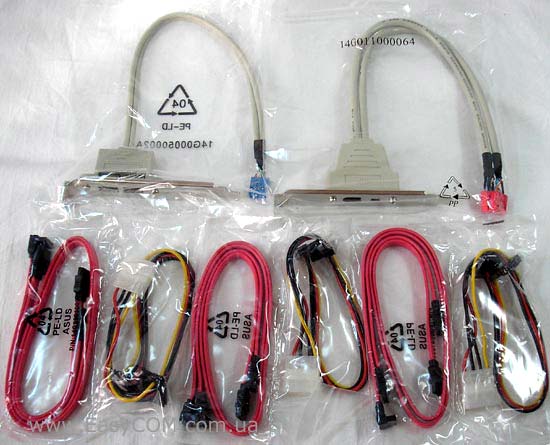

  • шість шлейфів Serial ATA;
  • три перехідника живлення до пристроїв SATA;
  • фірмова наклейка;
  • ASUS Q-Connector (USB, system panel, 1394);
  • заглушка на задню панель корпусу;
  • модуль з двома USB портами;
  • модуль з портом IEEE1394a;
  • SLI міст.

ASUS P5NT WS

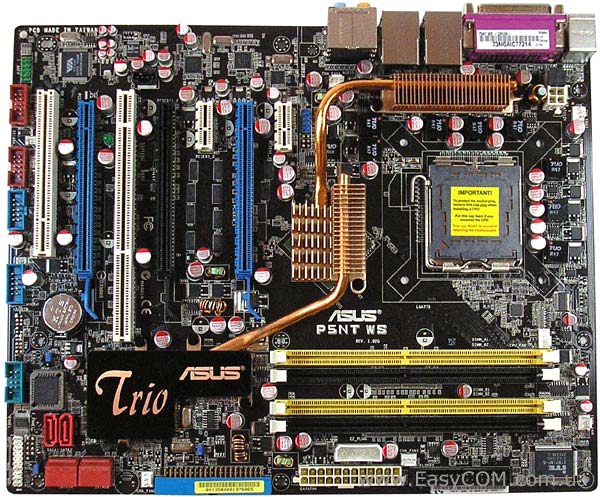

Материнська плата ASUS P5NT WS розпаяна на текстоліті коричневого кольору, і має лише два помітних недоліки в компонуванні, які затрудняють процес підключення пристроїв. Перший недолік - це дуже високе розміщення першого слоту PCI-E x16, бо вставлена в нього відеокарта буде закривати шлях до засувок слотів оперативної пам'яті, що значно погіршить процес вилучення модулів. Другий недолік, більшою мірою вимушений. Так, при розташуванні роз’єму IDE навпроти слотів для відеокарти, доводиться розпаювати обернутий на 90º його варіант, щоб зовсім не виключити можливості підключення шлейфу. Проте, в невеликих корпусах досить складно буде підключити до роз’єму IDE шлейф - радимо підключити шлейф до встановлення плати у корпус, а якщо виникне потреба, то відключати тільки роз’єм від жорсткого диску.

Кількість роз’ємів живлення материнської плати ASUS P5NT WS збільшене до трьох: 24-контактний ATX, 8-контактний ATX12V і 4-контактний PCIE 12V, для додаткового підживлення слотів PCI-E.

Встановлену систему охолодження, масивною не назвеш, хоча складається вона з двох теплових трубок, які поєднують мідні радіатори.

ASUS P5NT WS

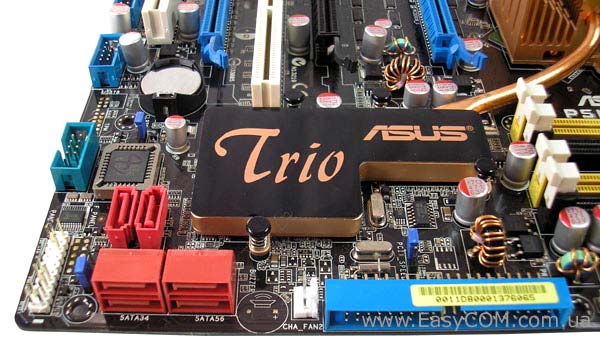

Південний міст MCP55PXE і контролер NEC 720404, який підтримує слот PCI-X, накриті суцільною мідною основою з отвором, у якому знаходиться теплова трубка, але на ньому зовсім відсутні ребра, що сильно погіршує розсіювання тепла. Тому, під час тестування було не дивно спостерігати сильне нагрівання даної частини системи охолодження. Зверху на радіатор наклеєна стрічка з написом «TRIO», бо материнська плата ASUS P5NT WS отримала від виробника назву «Голлівудське тріо» через наявність трьох слотів для відеокарт PCIe х16.

Південний міст MCP55PXE, відповідає за роботу шести портів SATA і одного порту Ultra DMA 133/100/66/33. Чотири SATA роз’єми знаходяться у самого краю материнської плати і обернуті на 90º, як і роз’єм IDE, щоб до них можна було підключитися у випадку встановлення довгої відеокарти, яка може зовсім їх закрити. На ASUS P5NT WS можна формувати SATA RAID масиви 0, 1, 0+1, 5 і JBOD.

У правому нижньому куті знаходиться роз’єм для підключення елементів передньої панелі. Для прискорення процесу їх приєднання, в комплекті маємо звичний для плат ASUS набір Q-Connector. Роз’єм COM-порту розміщений у нижнього краю, біля BIOS. Джампер скидання налагоджень BIOS знаходиться між самою флеш-мікросхемою BIOS і батарейкою.

ASUS P5NT WS

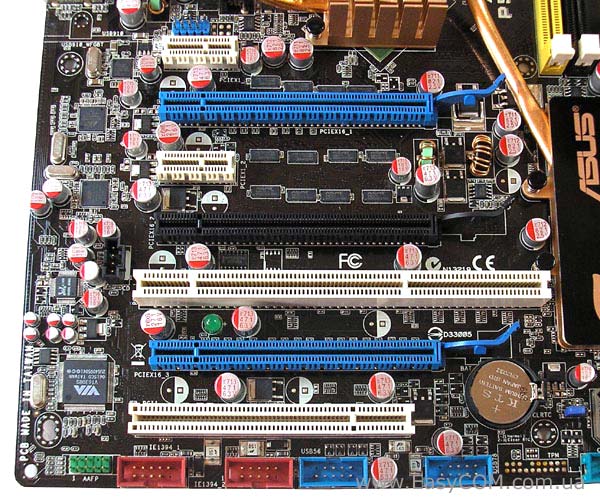

Материнська плата ASUS P5NT WS має три слоти для відеокарт PCI-Eх16, швидкість роботи яких може розподілятися у вигляді x8, x8, х16 або х16, х1, х16. За допомогою технології NVIDIA SLI можна об'єднати обидва графічні прискорювачі в єдину систему, вставивши відеокарти в сині слоти PCIE х16 і з'єднавши їх SLI мостом, при цьому вони обидві можуть працювати на швидкості х16. Довгий слот PCIX, підтримуваний додатковим контролером NEC 720404, призначений для підключення таких карт розширення, як високошвидкісні LAN, SCSI-RAID і інш.. Крім цього на материнській платі маємо ще два слоти PCI-E x1 і один PCI. По нижньому краю текстоліту розмістилися два порти FireWire і чотири порти USB. У лівому нижньому куті знаходиться аудіо роз’єм фронт-панелі, який підтримує передачу звуку у форматі HDA і AC'97. По лівому краю материнської плати ASUS P5NT WS, якщо перераховувати знизу вгору, розпаяні наступні мікросхеми: контролер FireWire VIA VT6308S, кодек 8-канального звуку Realtek ALC888 і два гігабітних мережних контролери Marvell 88Е1116. Для контролю чергового живлення на материнській платі ASUS P5NT WS присутній зелений світлодіод, розташований під слотом PCI-X.

ASUS P5NT WS

Біля роз’ємів панелі введення/виводу зроблено монтажний отвір і розташовані два порти USB, до якого можна буде підключити придбаний окремо фірмовий Wi-Fi модуль для бездротового зв'язку.

ASUS P5NT WS

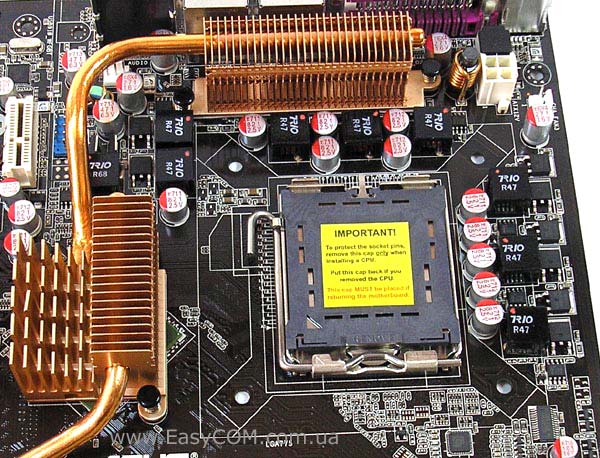

Материнська плата ASUS P5NT WS має 8-канальний вузол стабілізації живлення процесора, зібраний з застосуванням дроселів з ферритовою серцевиною і MOSFET NIKOS P0903BDG (25В, 9,5 мОм, 50А) і SSM85T03GH (30В; 6 мОм; 75А). Мідний радіатор присутній тільки на трьох фазах вузла VRM.

ASUS P5NT WS

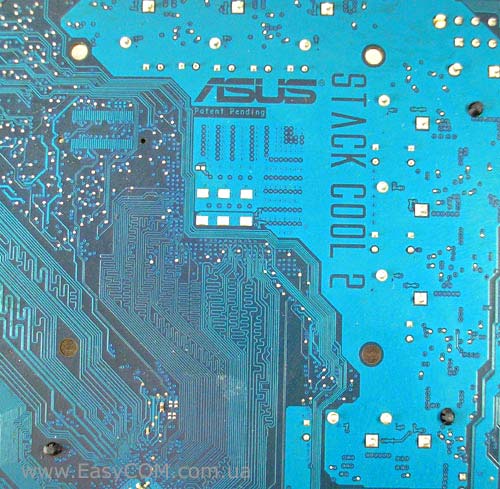

На звороті материнської плати під процесорним роз’ємом нанесена назва технології «ASUS Stack Cool 2», яка означає, що PCB, на якому розпаяна материнська плата ASUS P5NT WS, містить спеціальну металеву пластину в області процесорного роз’єму, що дозволяє розподіляти зайве тепло по поверхні плати, виключаючи перегрів окремих її місць.

ASUS P5NT WS

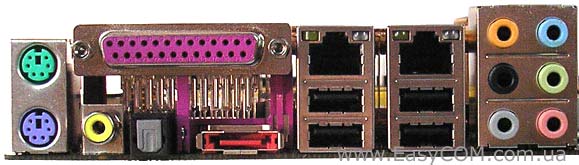

На панелі введення/виводу маємо наступні порти: два PS/2 для клавіатури і миші, шість аудіо портів, чотири роз’єми USB, зовнішній SATA On-the-Go, два роз’єми RJ45 для мережних з'єднань, коаксіальний і оптичний S/PDIF і LPT порт. Крім того, у комплекті присутні два модулі, які дозволять вивести на задню панель корпусу ще два порти USB і порт IEEE1394a.

ASUS P5NT WS

Біля роз’ємів IDE розміщений джампер перемикання робочої частоти слота PCI-X. До материнської плати ASUS P5NT WS можна підключити п'ять вентиляторів. Тільки один з них 4-контактний для кулера процесора, розташований біля процесорного роз’єму. Інші ж роз’єми 3-контактні - дуже зручно розміщені в різних частинах материнської плати. При цьому, серед коннекторів для корпусних вентиляторів технологію автоматичного керування швидкістю Q-Fan 2 підтримує лише роз’єм CHA_FAN1.

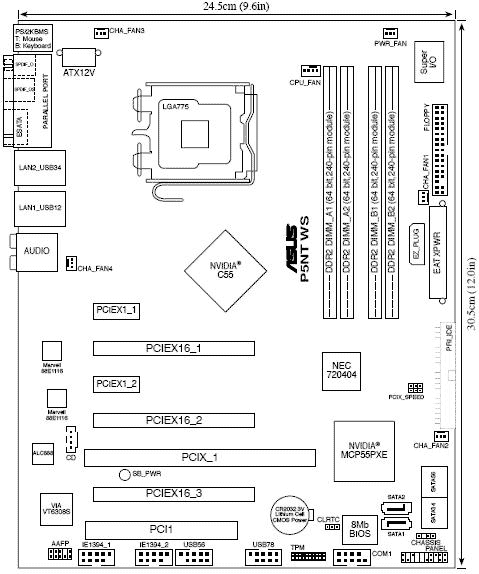

Відзначимо також, що на даній схемі з посібника користувача маємо деякі розбіжності з дійсністю, так, наприклад, показано порт TMP, який насправді не розпаяний, але не показані два порти USB біля панелі введення/виводу.

BIOS

В материнській платі ASUS P5NT WS використовується Award BIOS, з досить великою кількістю налагоджень, необхідних для розгону.

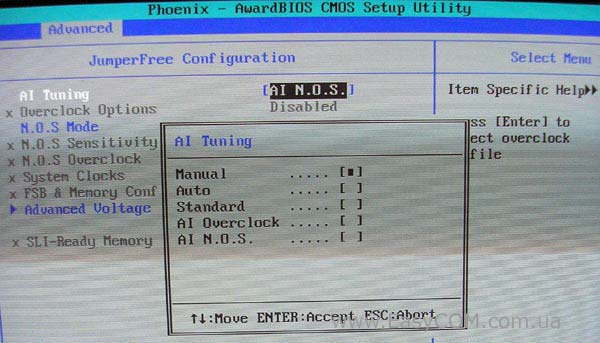

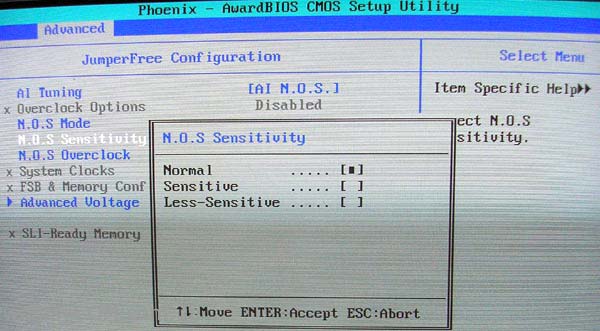

У пункті «AI Tuning» підрозділу «JumperFree Configurstion» встановлюється один з п'яти можливих способів завдання частоти.

Auto – оптимальний режим.

Standard - стандартний режим.

Manualрежим «користувача», який дозволяє довільно вибрати частоту системної шини.

В режимі налагодження «користувача» активним стає «System Clocks», в якому можна змінювати наступне:

  • В пункті «NB PCIEX16 Frequency» змінити частоту шини PCIE x16 північного мосту від 100 МГц до 200 МГц.
  • В пункті «SB PCIEX16 Frequency» змінити частоту шини PCIE x16 південного мосту від 100 МГц до 200 МГц.

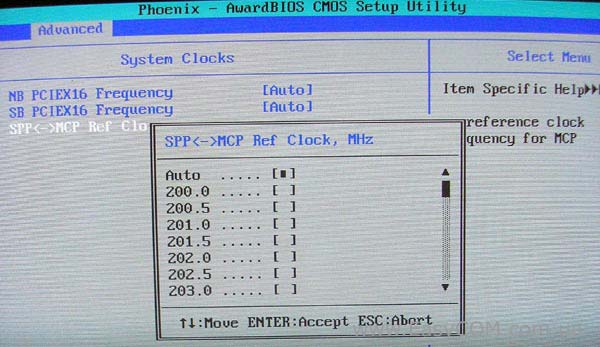

  • В пункті « SPP-MCP Ref Clock» змінити частоту шини HyperTransport між північним і південним мостом від 200 МГц до 500 МГц.

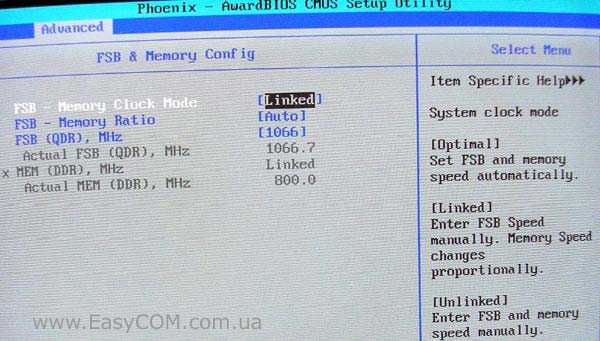

В пункті « FSB-Memory Clock Mode» меню «FSB &Memory Config» можна вибрати режим роботи та різновид визначення частоти оперативної пам'яті:

  • Optimal - автоматичний спосіб визначення частоти пам'яті;
  • Linked - завдання частоти пам'яті за допомогою дільника FSB: Memory таких як 1:1; 5:4; 3:2 і синхронний режим.
  • Unlinked - завдання певної частоти пам'яті, що не залежить від системної шини. Взагалі, в цьому режимі частота пам'яті також визначається за допомогою дільників, але тільки з дуже великого набору, які вибираються з умови більшого наближення до відношення між обраною частотою пам'яті і шини.

Частота шини задається величиною QDR, тобто збільшеної в чотири рази, у межах від 533 МГц до 3000 МГц.

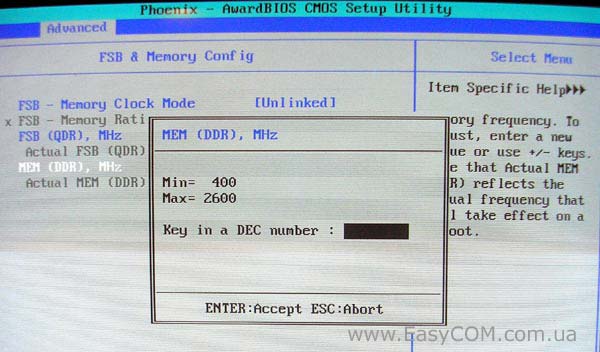

Частота пам'яті задається величиною DDR, тобто збільшеної у два рази, у межах від 400 МГц до 2600 МГц.

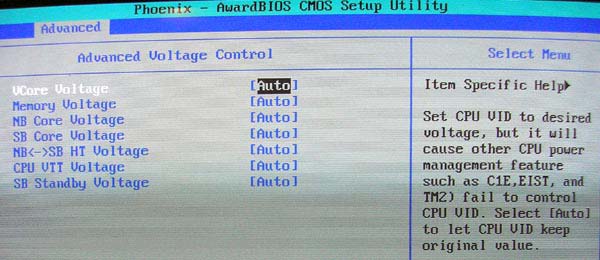

В меню «Advanced Voltage Control» можна змінювати напругу на наступних вузлах:

  • «VCore Voltage» - ядрі процесора від 0,93125 В до 1,7 В з кроком 0,00525В;
  • «Memory Voltage» - модулях пам'яті від 1,8 В до 2,575 В з кроком 0,025 В;
  • «NB Core Voltage» - північному мосту від 1,2 В до 1,55 В з кроком 0,05 В;
  • «SB Core Voltage» - південному мосту від 1,5 В до 1,75 В з кроком 0,025 В;
  • «NB - SB HT Voltage» - шині Hyper Transport від 1,2 В до 1,55 з кроком 0,05 В;
  • «CPU VTT»- сигнали шини FSB від 1,2 В до 1,5 В з кроком 0,1 В;
  • «SB Standby» - напругу на південному мосту в черговому режимі від 1,5 В до 1,8 В з кроком 0,1 В.

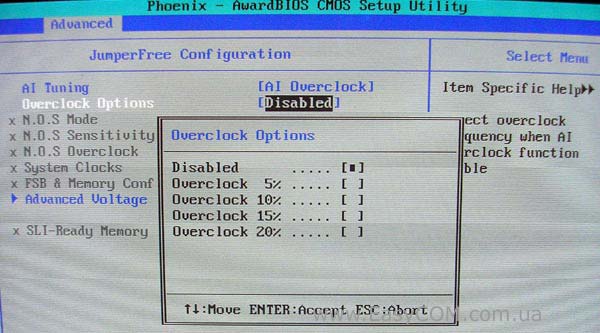

AI Overclockфункція автоматичного розгону, яка пропорційно піднімає системну шину на 5%, 10%, 15%,20%. При цьому активним залишається меню налагодження напруги «Advanced Voltage».

AI N.O.S.- функція динамічного розгону, підвищує частоту CPU на 3, 5, 8, 10% під час підвищеного навантаження на процесор і зменшує частоту під час відсутності великого навантаження. Крім того, у пункті «N.O.S Sensitivity» можна вибрати одну з трьох ступенів чутливості даної технології: нормальну, чутливу і дуже чутливу.

В підрозділі «CPU Configuration» можна активувати наступні технології процесорів Intel:

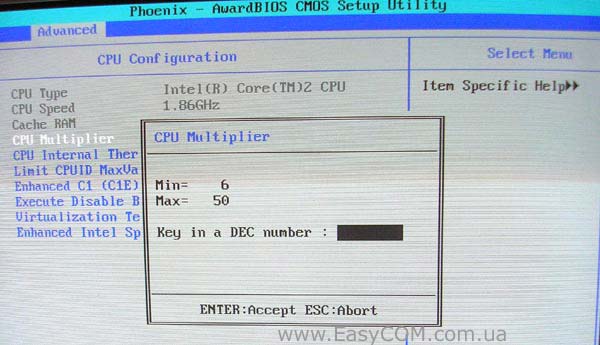

  • В пункті «CPU Multiplier» можна змінювати множник процесора від 6х до 50x;
  • «Limit CPUID MaxValue» - дана опція необхідна при використанні процесорів нової архітектури Core 2 Duo спільно зі старими операційними системами, такими як Windows 95/98/Me. При її активуванні (Enable) занижується «індефікаціоний номер» (CPUID) процесора, який стандартно ініціалізується операційною системою при завантаженні. Це дозволяє не включати нові інструкції процесора, які «не зрозумілі» операційним системам, і таким чином уникнути конфлікту.
  • «Enhanced C1 (C1E)» - дозволяє відключення блоків процесора під час бездіяльності системи, щоб зменшити його енергоспоживання;
  • «Execute Disable Bit» - дозвіл підтримки програмно-апаратного механізму захисту від переповнення буфера, механізму, який використовують багато шкідливих програм-вірусів для завдання збитків або проникнення в систему.

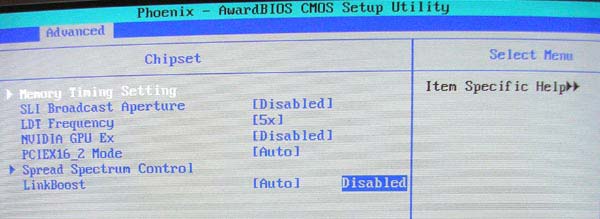

В підрозділі «Chipset», можна виділити наступні налагодження:

  • «LDT Frequency» - вибір множника для шини HyperTransport, може змінюватися від 1x до 8x;
  • «PCIEX16_2 Mode» - визначення числа ліній для слота PCIE x16_2, може бути обмежено однією лінією або просто вироблятися в автоматичному режимі.

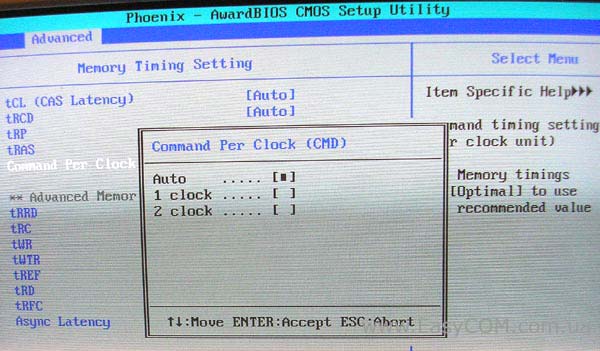

У меню «Memory Timing Setting» можна в ручному режимі вибирати таймінги пам'яті CL, RCD, RP, RAS, 1T/2T і подтаймінги RRD, RC, WR, WTR, REF, RD, RFC.

В підрозділі «HardWare Monitor» можна стежити за:

  • напругою на ядрі процесора;
  • напругою на основних лініях живлення 3.3В, 5В, 12В;
  • температурою процесора і материнської плати;
  • швидкістю чотирьох вентиляторів.

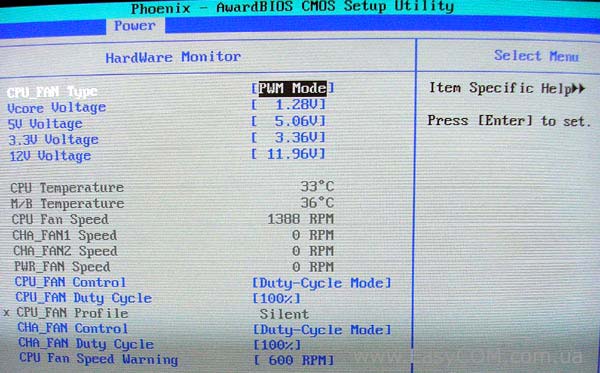

 В пункті меню «CPU FAN Type» можна вибрати режим, який визначає тип напруги живлення процесорного кулера PWM (імпульсний) або DC (постійний).

Швидкість процесорного і корпусного вентилятора підключеного до роз’єму CHA_FAN1 можна задавати у відсотках від 60% до 100% з кроком 10, встановивши режим « Duty-Cycle Mode» або просто включити режим інтелектуального керування швидкістю « Q-Fan» і частота обертання буде змінюватися автоматично з урахуванням обраного профілю.

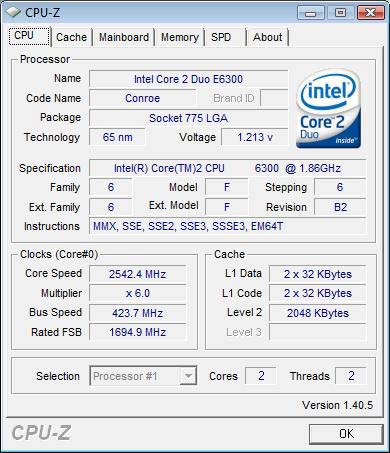

Проводячи процедуру розгону системной шині, нам вдалося розігнати її до 420 МГц. Так, це далеко не рекордний показник, але все-таки він надає надію сподіватися на досить гарний розгін системи.

Тестування

Для перевірки можливостей материнських плат використовували наступне обладнання.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR 2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

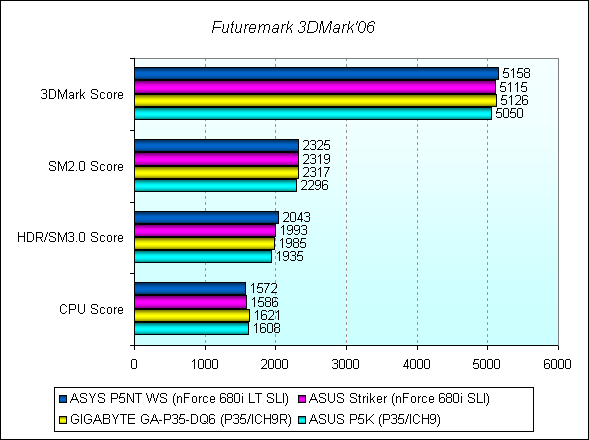

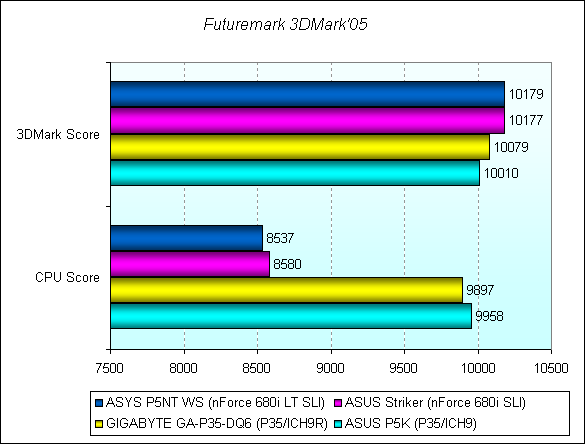

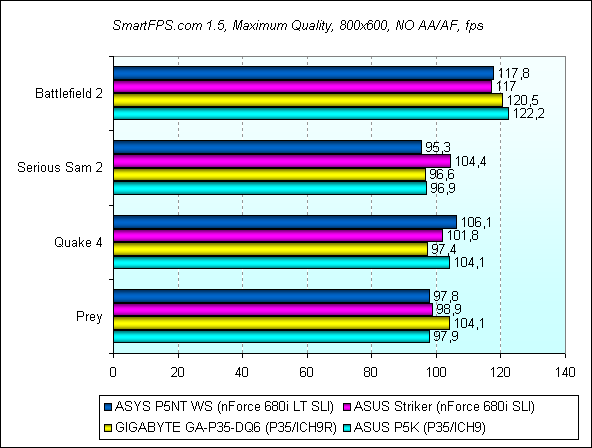

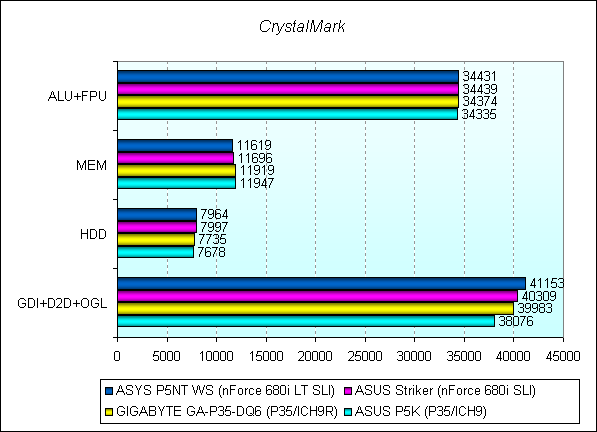

Материнська плата ASUS P5NT WS показує відмінний рівень продуктивності.

Висновки

Материнська плата ASUS P5NT WS на чіпсеті NVIDIA nForce 680i LT SLI є досить продуктивним рішенням як для графічних станцій, так і просто геймеров, яким потрібна технологія об'єднання відеоприскорювачів SLI і гарні можливості організації RAID масивів. З недоліків, які руйнують досить приємне перше враження, варто відзначити недостатньо потужну систему охолодження, яка сильно гріється під час роботи, а також не найвищі можливості розгону. Порівнюючи цю материнську плату з більш дорогими варіантами на повноцінному чіпсеті nForce 680i SLI такими, як ASUS Striker або ASUS Striker Extreme, ASUS P5NT WS виглядає більш привабливим тільки через прийнятну вартість, як варіант для геймерів, які не захоплюються екстремальним розгоном.

Позитивні якості:

  • висока продуктивність;
  • три слота PCI-E x16;
  • підтримка SLI;
  • слот PCI-X;
  • два мережних контролери;
  • гарні можливості розгону;
  • контролер FireWire;
  • роз’єм External SATA;
  • великий набір фірмових технологій ASUS;
  • 8-канальний кодек High Difinition Audio на окремій платі.

До недоліків, прилічимо:

  • відносно високу вартість;
  • не дуже ефективну систему охолодження.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.

Обговорити на форумі>>>

Стаття прочитана раз(и)
Опубліковано : 18-11-2007
