Материнська плата ASUS P5N-E SLI

Сьогодні ми починаємо серію оглядів материнських плат середнього цінового діапазону, ті, що отримали  від розробників можливість стати основою для систем на базі процесорів Intel Core 2 Extreme (два і чотири ядра), Core 2 Quad, Core 2 Duo. І першої на черзі в нас досить цікава материнська плата по співвідношенню вартість/якість/розгін, а саме модель ASUS  P5N-E SLI.

Технічні характеристики

Виробник

ASUS

Модель

P5N-E SLI

Чіпсет

NVIDIA nForce 650i SLI (C55)

Південний міст

NVIDIA nForce 430i (MCP 51)

Процесорний роз’єм

Socket LGA775

Підтримувані процесори

Quad-Core/ CoreTM   Extreme/ Core 2 Quad/ Core 2 Duo/ P4EE/ Pentium XE/Pentium D / Pentium 4/ Celeron D

Системна шина, МГц

1333/1066/800/533

Пам'ять, яка використовується

DDR2 800/667/533

Підтримка пам'яті

4 x 240-контактний DIMM двоканальна архітектура до 8GB non-ECC

Слоти розширення

2 x PCI Express x16 slot at x16 (SLI режим x8, х8 speed)
1 x PCI Express x1
2 x PCI 2.2

Дискова підсистема

NVIDIA nForce 430i підтримує:
2 x Ultra DMA 133 / 100 / 66/33 (4хIDE)
4 x Serial ATA 3.0Gb/s

JMicron JMB363 SATA контролер підтримує:
1 x Зовнішній Serial ATA 3.0Gb/s порт на задній панелі I/O (SATA On-the-Go)

Підтримка RAID

NVIDIA nForce 430i RAID 0, 1, 0+1, 5 і JBOD

Звукова підсистема

Realtek ALC883 6-канальний CODEC

Підтримка LAN

Gigabit LAN контролер із зовнішньою реалізацією на Marvell 88E1116 PHY

Інші контролери

TI 1394 контролер з підтримкою 2 x 1394a портів

Живлення

24-контактний ATX роз’єм живлення
4-4- контактний ATX12V роз’єм живлення

Охолодження

Пасивне - радіатор на чіпсеті

Роз’єми для вентиляторів

1 x CPU
2 x Внутрішньокорпусних

Зовнішні порти I/O

1 x PS/2 порт підключення клавіатури
1 x PS/2 порт підключення миші
1 x Коаксіал S/PDIF порт виходу
1 x Зовнішній E-SATA
1 x LAN (RJ45) порти
4 x USB 2.0/1.1 порти
1 x IEEE 1394a порт
1 x Паралельний порт підключення принтера 6-
канальний аудіо

Внутрішні порти I/O

1 x FDD
1 x IEEE1394a роз’єм
CD аудіо вхід
2 x USB 2.0 з'єднань на 4 USB 2.0 портів
1x S/PDIF вихід роз’єм
2 x IDE роз’єм (на 4 пристрої)
4 x SATA роз’єм
1x COM порт роз’єм
Chassis Intrusion роз’єм
Front Panel Audio роз’єм
 Роз’єми системної панелі

BIOS

4 Mb Flash ROM, AWARD BIOS, Pn, DMI2.0, Wf2.0, SM BIOS 2.3

Можливості розгону

Автоматичний.
Зміна частоти: FSB, шини HT, CPU, DDR, PCI-E
Зміни напруги живлення: на CPU, DDR, Чіпсет (північний міст)

Фірмові технології

-Підтримка NVIDIA SLI (робота в x8 режимі)
-ASUS Q-Connector
-ASUS AI NET2
-ASUS O.C. Profile
-ASUS Fanless Design
-ASUS PC Probe2
-ASUS Q-Fan2
-ASUS MyLogo2
-ASUS Update

Комплектація (важливе)

1 x SLI bridge
1 x 2-in-1 ASUS Q-Connector Kit
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
2 x SATA кабелів
1 x SATA кабель живлення для 2 пристрої
1 x 2-port USB2.0 модуль
1 x I/O Shield
Інструкція

Додатково

-

Форм-Фактор Розміри, мм

ATX, 12"x 9" (305 x 229)

Сайт виробника

www.asus.com

Середня вартість

0

Пакування

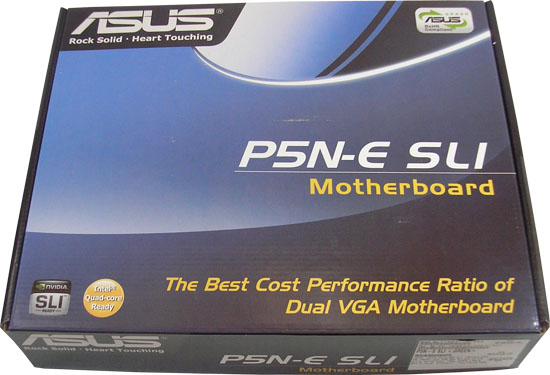

Зразок, який нам дістався, має упаковку синьо-блакитного забарвлення з фірмовим малюнком. На верхній кришці вказані всі основні особливості материнської плати щодо підтримки нових технологій і рекламний заклик, який говорить про те, що даний продукт кращий в обраній ціновій категорії і по якості, також має підтримку роботи двох відеокарт в SLI режимі.

Комплектація

В продуктах від компанії ASUS такі добавки як «-E» у назвах майже завжди означали деяке урізування від попередньої, більш дорогої моделі. Зразок, який розглядаємо, не став виключенням, але про все по черзі. Комплектація даної материнської плати має бюджетний підбір, але треба віддати належне, в інших виробників можна отримати ще менший набір додаткових компонентів. Все-таки самі необхідні елементи, що дозволяють використовувати даний продукт у популярній конфігурації, присутні. А надлишки комплектації, які маємо в більш дорогих моделях, у 80% випадках не використовуються власником, але споживач за них мусить сплачувати при покупці продукту.

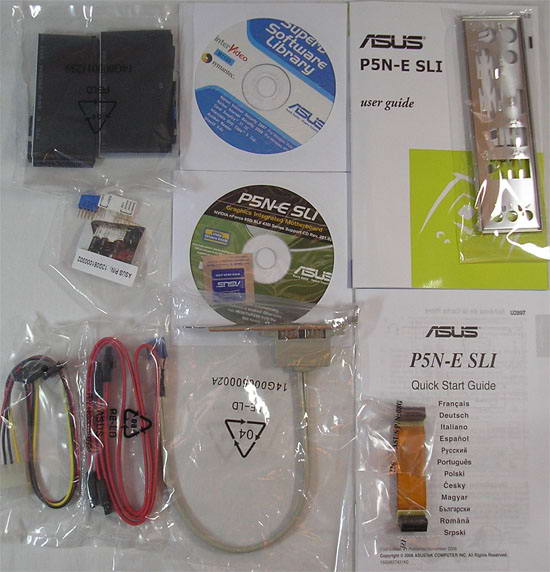

У комплекті присутні:

  • Материнська плата;
  • CD-диск з ПЗ і драйверами;
  • Посібник користувача англійською мовою, коротка інструкція з встановлення,
  • CD-диск з додатковим софтом від ASUS Anti-virus software (OEM version), ASUS PC Probe II, NVIDIA RIS (Remote Installation Service) application;
  • Один ATA-133 шлейф, один FDD шлейф;
  • Одна упаковка з двома Serial ATA кабелями і один подвійний перехідник живлення;
  • Модуль із 2-ма додатковими портами USB2.0;
  • Додатковий коннектор (Quick Connection Kit), до якого можна підключити всі кабелі від корпусу: кнопки "Power", "Reset", кабель від індикатора "HDD", і ін.
  • Заглушка на задню панель корпусу.
  • Гнучкий міст SLI.

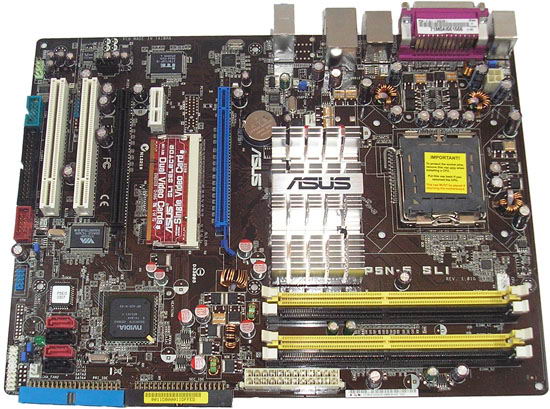

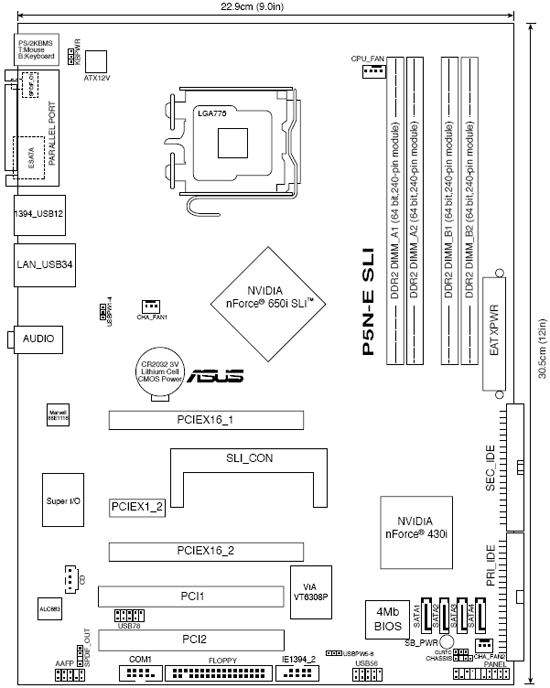

Плата ASUS P5N-E SLI

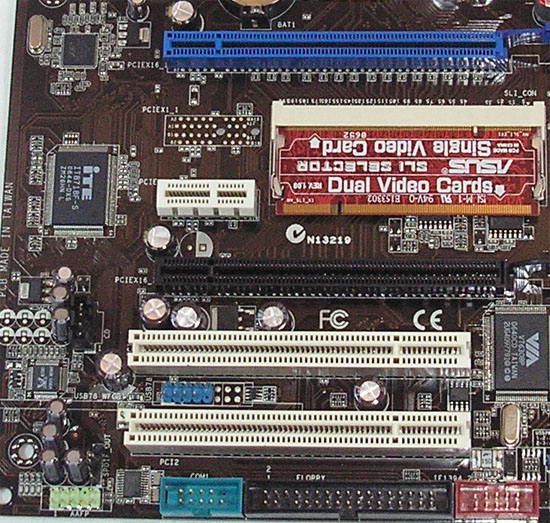

Будучи здешевленим рішенням, плата має можливість підтримки самих останніх технологій, нових моделей процесорів Intel Core 2 Extreme (два і чотири ядра), Core 2 Quad, Core 2 Duo і має традиційно продуманий якісний дизайн. Пасивна система охолодження чіпсета отримала досить великий радіатор, який розташувався трохи нижче процесорного роз’єму, що дозволило йому мати гарні робочі можливості і не заважати встановленню додаткових пристроїв. Перетворювачі системи живлення були залишені розробниками без додаткового охолодження. Вся поверхня насичена чіпами необхідними для різних розширень і додаткових роз’ємів. Однак виводи, всього цього достатку, дуже добре рознесені по краях і зовсім не заважають при зборці.

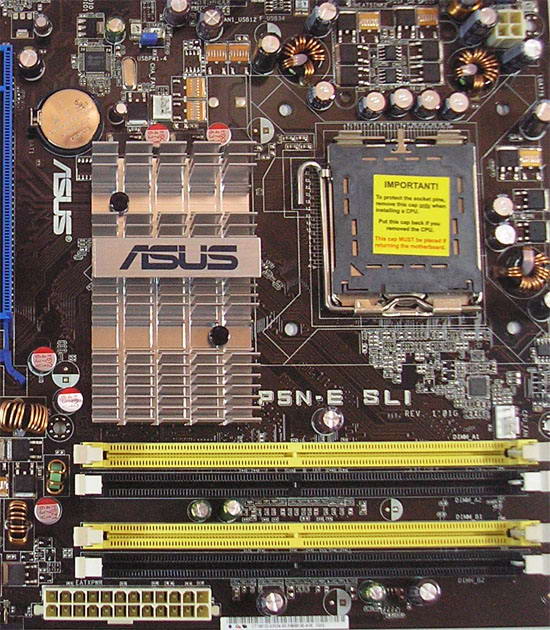

Навколо процесора цілком достатньо місця для встановлення найпоширеніших систем охолодження, які можуть знадобитися при розгоні. Однак відразу біля роз’єму LGA775 розташовано ряд конденсаторів, наявність яких доведеться врахувати при виборі дуже широких і низьких радіаторів системи охолодження процесора. Присутня підтримка чотирьох модулів пам'яті з рознесенням їх на два канали, вони досить віддалені від верхнього слоту PCI-Express x16, слідовно, не виникне труднощів при їх встановленні або заміні. Ліворуч, у верхній частині текстоліту, зручно розташувався чотирьохконтактний роз’єм живлення, а 24-контактний знаходиться так само, в досить зручному місці, з правого краю текстоліту. Таке розташування дуже практично при зборці і наступних маніпуляціях всередині корпусу. Праворуч, у нижній частині текстоліту, скраю, маємо два досить зручно комутуємих IDE гнізда, які розташовані паралельно платі. При такому розташуванні шлейф непомітно лежить вздовж бічної панелі корпусу і зовсім не заважає подальшій роботі. FDD роз’єм, який розташовано у нижній частині плати, при правильній початковій комутації буде непомітний надалі.



Присутня можливість підключити три вентилятори, один з них чотирьохконтактний, призначений для підключення процесорного кулера. Праворуч, у нижній частині скраю, маємо ще один трьохконтактний роз’єм для підключення системного вентилятора, і такий самий перебуває в середній частині плати з лівого її краю. Досить бюджетне рішення, як і вся суть моделі.

Наведемо таблицю специфікацій серії чіпсетів NVIDIA nForce 600i для Intel, надану на сайті виробника.



NVIDIA nForce 680i SLI

NVIDIA nForce 680i LT SLI

NVIDIA nForce 650i SLI

NVIDIA nForce 650i Ultra

Сегмент

Екстремальні SLI системи для ентузіастів

Екстремальні продуктивні SLI системи

Продуктивні SLI системи

Продуктивні системи

Роз’єми

Intel Socket 775

Intel Socket 775

Intel Socket 775

Intel Socket 775

CPU

Core 2 Extreme (два і чотири ядра)
Core 2 Quad
Core 2 Duo
Celeron D
Pentium 4
Pentium D 9XX
Pentium D 8XX

Core 2 Extreme (два і чотири ядра)
Core 2 Quad
Core 2 Duo
Celeron D
Pentium 4
Pentium D 9XX
Pentium D 8XX

Core 2 Extreme (два і чотири ядра)
Core 2 Quad
Core 2 Duo
Celeron D
Pentium 4
Pentium D 9XX
Pentium D 8XX

Core 2 Extreme (два і чотири ядра)
Core 2 Quad
Core 2 Duo
Celeron D
Pentium 4
Pentium D 9XX
Pentium D 8XX

FSB ( МГц )

1333* МГц

1333* МГц

1066 МГц

1066 МГц

Екстремальний розгін FSB

Кращий

Добре

Добре

Добре

Технологія NVIDIA SLI™

2 x16

 2 x16

2 x8

X

Третій слот розширення PCIe для графіки

V

V

X

X

SLI-Ready пам'ять ( МГц ) з EPP

1200 МГц

800 МГц

N/A

N/A

Пам'ять JEDEC DDR2 ( МГц )

800 МГц

800 МГц

800 МГц

800 МГц

**Технологія NVIDIA LinkBoost™

X

X

X

X

PCI Express

# ліній

46

46

18

18

# каналів

9

9

4

3

Конфігурація

16, 16, 8, 1, 1, 1, 1, 1, 1

16, 16, 8, 1, 1, 1, 1, 1, 1

8, 8, 1, 1
або
16, 1, 1

16, 1, 1

Приводи SATA/PATA

06/02

06/02

04/04

04/04

Швидкість SATA

3ГБ/с

3ГБ/с

3ГБ/с

3ГБ/с

RAID

0,1,0+1,5

0,1,0+1,5

0,1,0+1,5

0,1,0+1,5

Технологія зберігання даних NVIDIA MediaShield ™

V

V

V

V

Нативне Gigabit Ethernet з'єднання

2

2

1

1

Технологія NVIDIA FirstPacket™

V

V

V

V

Технологія NVIDIA DualNet®

V

V

X

X

Об'єднання (Teaming)

V

V

X

x

TCP/IP прискорення

V

V

X

X

Утиліта NVIDIA nTune ™

V

V

V

V

USB порти

10

10

8

8

PCI слоти

5

5

5

5

Аудіо

HDA (Azalia)

HDA (Azalia)

HDA (Azalia)

HDA (Azalia)

* Доступно на CPU з підтримкою FSB 1333МГц

**Зауваження: Технологія NVIDIA LinkBoost™ більше не підтримується в NVIDIA nForce® 680i SLI.

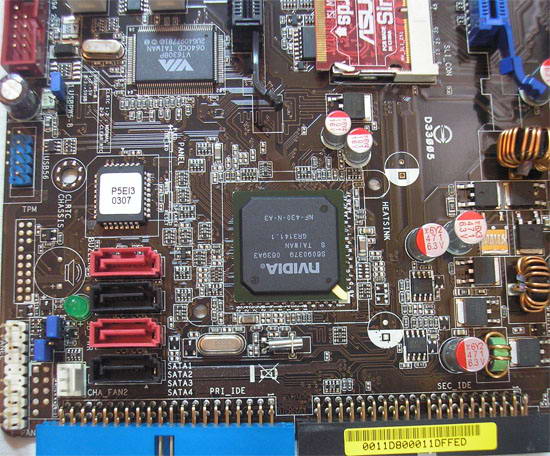

У зв'язку з використанням чіпа NVIDIA nForce 430i (MCP 51) кількість SATA портів, які організовані на його базі, 4 штуки, з можливістю їх об'єднання в RAID масив 0, 1, 0+1, 5, та ще маємо два канали IDE (чотири пристрої). Для організації ще одного порту E-SATA на задній панелі, був установлений чіп JMB360.

Число портів USB дорівнює восьми. На задній панелі присутній один IEEE1394a, та ще один можна вивести приєднавши планку або роз’єм передньої панелі до гнізда в нижній частині текстоліту. У якості звукового кодека використовується Realtek ALC883 6-канальний. Один порт Gigabit Ethernet організовано на базі Marvell 88E1116 PHY. Маємо можливість встановлення двох відеокарт у режимі SLI, причому працювати вони будуть у режимі PCI Express 8Х. При встановленні навіть самих великих плат, труднощів з радіатором чіпсета або інших виступаючих елементів виникнути не повинно.

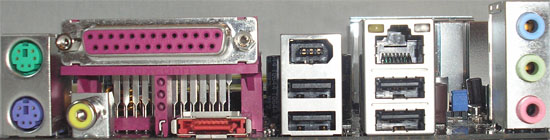

На задній панелі плати присутні наступні порти: роз’єм PS/2 для підключення миші та клавіатури, порти: 4x USB 2.0, 1x RJ45 LAN, 1 x Паралельний порт підключення принтера, 1 x IEEE 1394a порт і аудіо порти (3 шт.) 6-канальні звуки. Інженери ASUS цілком відмовилися від підтримки одного COM-Порту, на його місці розташовано коаксіальний SP-DIF виходи, а поруч один порт e-SerialATA.

На платі присутні перемички: CLRTC - перемичка для обнуління CMOS; CHASSIS контроль доступу всередину корпусу; дві перемички пробудження за сигналом від USB-Пристроїв, кожна відповідає за одну пару роз’ємів; KBPWR пробудження від клавіатури, включеної в PS/2 роз’єм. Крім того, діод зеленого кольору, який сигналізує подачу живлення на плату.

BIOS

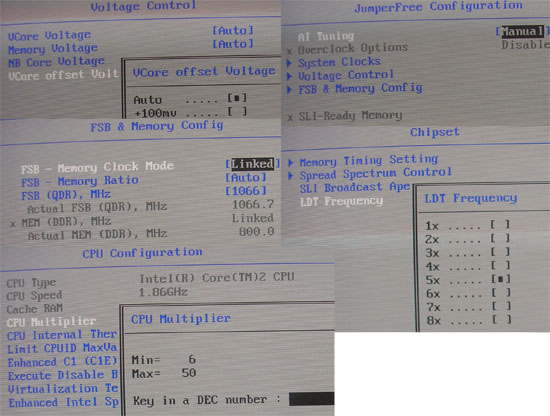

В материнській платі ASUS  P5N-E SLI використовується Phoenix AwardBIOS 2.3, який має великий набір корегуємих параметрів. Тут присутні останні розробки від ASUS, можливість налагодження різних параметрів і таймінгів оперативної пам'яті, а також широкий набір функцій розгону і моніторинг.



Розгін дуже порадував гнучкістю і стабільністю на підвищених частотах. Взагалі, так і має бути в такого відомого виробника як ASUS, все найкраще, та ще з трохи заниженою вартістю.

Можливості розгону:

  • Функція автоматичного розгону має значення 5, 10, 15, 20% підвищення продуктивності.
  • Зміна тактової частоти FSB (QDR) від 533 до 3000 МГц з кроком 1 МГц (ручне введення);
  • Зміна множника частоти HyperTransport від 1х до 8х з кроком 1x
  • Зміна частоти пам'яті (DDR) від 400 до 2600 МГц із кроком 1МГц (ручне введення);
  • Зміна частоти шини PCI-Express від 100 до 131 МГц з кроком 1МГц;
  • Зміна множника частоти CPU від 6х до 50х з кроком 1x (ручне введення);
  • Зміна напруги на DDR2 від 1,92 В, до 2,517 В з кроком 0,093 В;
  • Зміна CPU Voltage у діапазоні від 1,6 до 0,83125 В з кроком 0,00625 В;
  • Зміна напруги на чіпсеті північного мосту від 1,208 В, до 1,748 В с кроком 0,185 В;
  • Зміна співвідношення між пам'яттю й FSB Auto, 1:1, 5:4, 3:2, Sync Mode;

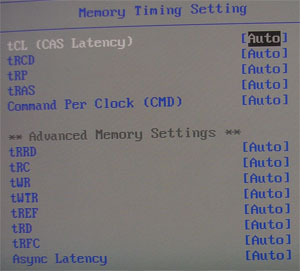

  • Дуже велика кількість різноманітних налагоджень режимів і таймінгів пам'яті.

Зокрема, ця материнська плата націлена на ентузіастів розгону.

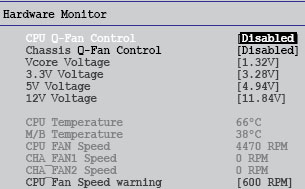

Даний продукт може стежити за своєю температурою і температурою процесора. Також у розділі моніторингу можна отримати інформацію про швидкість обертання процесорного кулера і двох вентиляторів у корпусі, спостерігати за напругами на лініях 3,3 В, 5 В, 12 В і на процесорі (Vcore). Включення функції Q-FAN дозволяє керувати швидкістю обертання процесорного і корпусного кулерів, залежно від навантаження (температури процесора).

BIOS має фірмову технологію AI NET2 , яка дозволяє визначити несправність Ethernet кабелю через тестування кожного контакту мережного роз’єму.

Розгін

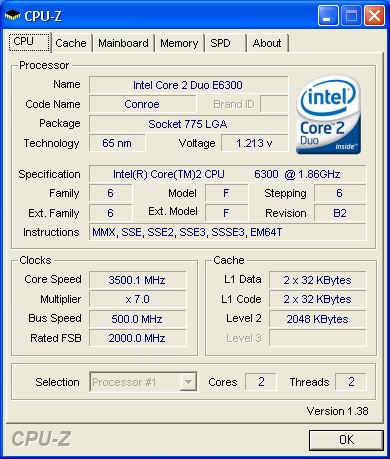

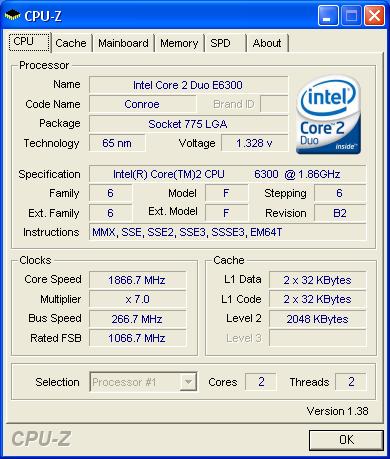

За допомогою вищевказаних налагоджень, нам вдалося «розігнати плату» до 500 МГц, а при встановленні відповідних комплектуючих можливо підвищити продуктивність системи майже на 100%.

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR 2-800 1024 Mб PQI PC6400

Відеокарта

GigaByte GV-NX76T256 D-RH GeForce 7600GT 256 Мб

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

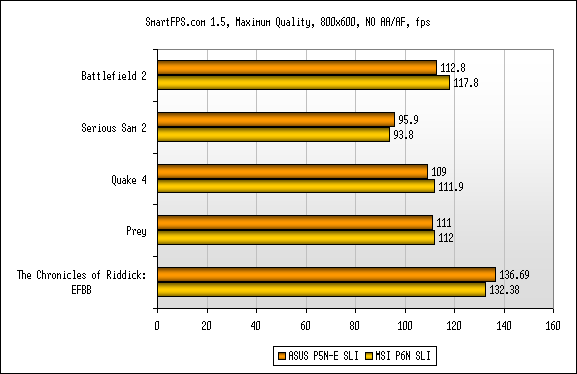

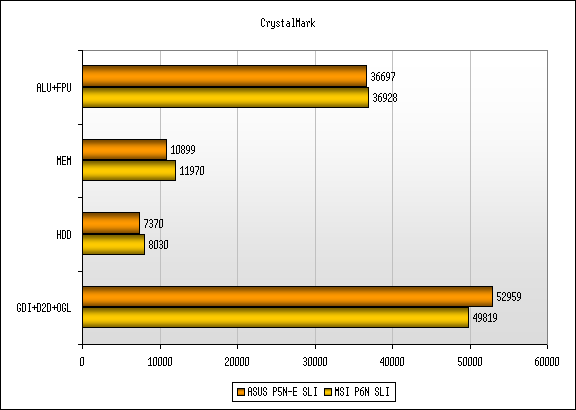

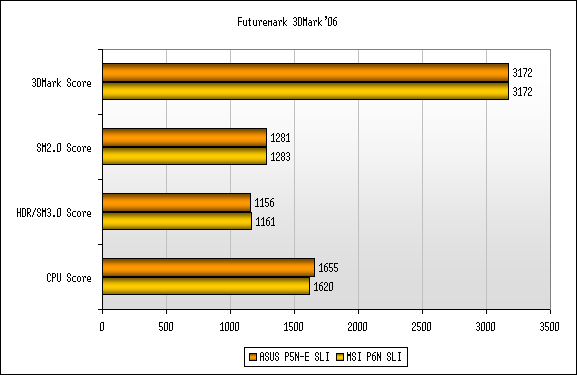

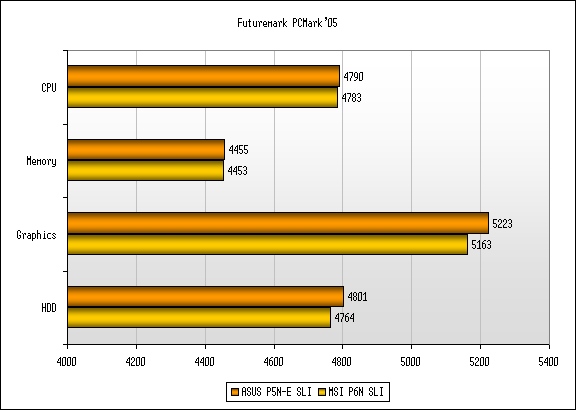

За результатами тестування можна констатувати досить близькі швидкісні характеристики материнських плат, а невеликі розбіжності не слід сприймати як реальний приріст. Однак, як і слід було очікувати, лідером стала тестуєма в цьому огляді плата, а ось її опонент ще може претендувати на перевагу за вартістю.

Висновки

За матеріалами поточного огляду материнської плати ASUS P5N-E SLI дану розробку можна відверто запропонувати як основу для серйозних продуктивних рішень, але з розумним підходом до формування вартості. Вона виконана з якісних компонентів, але з урізуванням одного PCI Express x1. Здешевлення відбулося більшою мірою за рахунок бюджетної комплектації, що ні як не вплинуло на її надійність і якість узгодження елементів плати. На чіпі встановлена досить ефективна пасивна система охолодження. Також плата має дуже високий потенціал розгону з опціями, які гнучко корегуються.

Плюси:

  • Досить низька вартість в порівнянні з опонентами цієї «силової групи».
  • Велике різноманіття налагоджувань для розгону.
  • Протестована здатність роботи при частоті FSB 500 МГц.
  • Достатнє оснащення роз’ємами розширень.
  • Відсутні незручності при монтажі.

Мінуси:

  • Бюджетна комплектація.
  • Система пасивного охолодження має середню ефективність.
