Огляд материнської плати ASUS P5KC

В цьому огляді ми пропонуємо розглянути ще одну «гібридну» пропозицію на ринку материнських плат з підтримкою двох типів пам'яті DDR2 і DDR3, але цього разу від компанії ASUS. Нагадаємо, нещодавно ми тестували дуже схожу GIGABYTE GA-P35C-DS3. Тому в людей, які вже встигли подумати про майбутнє і вирішити придбати материнську плату з підтримкою обох типів пам'яті, тепер буде можливість якомога детальніше розглянути найбільш популярні варіанти не дуже дорогих плат цього класу, порівняти і обрати найбільш відповідну.

ASUS P5KC

Специфікація материнської плати ASUS P5KC:

Виробник

ASUS

Модель

 P5KC

Північний міст

Intel P35

Південний міст

Intel ICH9

Процесорний роз’єм

LGA775

Підтримувані процесори

Intel Core 2 Extreme Quad-Core / Core 2 Duo / Intel Pentium Extreme / Intel Pentium D

Системна шина, МГц

1333/1066/800 МГц

Використовувана пам'ять

DDR3 1333/1066/800 МГц
DDR2 1066/800/667 МГц

Підтримка пам'яті

2 х 1,5 В DDR3 DIMM двоканальної архітектури до 4 Гб
4 x 1,8 В DDR2 DIMM двоканальної архітектури до 8 Гб

Слоти розширення

2 x PCI-E x16 (CrossFire x16, x4 або x1)
1 x PCI-E x1
3 x PCI 2.2

Дискова підсистема

Південний міст ICH9 підтримує:
4 x Serial ATA 3.0 Гб/с

Додатковий контролер JMicron 363 підтримує:
1 x Serial ATA 3.0 Гб/с
1 x External ATA 3.0 Гб/с з підтримкою RAID 0, 1 і JBOD
1 x Ultra DMA 133/100/66/33

Звукова підсистема

Кодек 8-канальнго звуку Realtek ALC883
High Definition Audio
Підтримка S/PDIF In/Out

Підтримка LAN

Мережний контролер 10/100/1000 Мб/с

IEEE 1394

VIA VT6308P, 2 порти

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієві радіатори на північному і південному мосту

Роз’єми для вентиляторів

1 x CPU
3 x корпусних вентилятори

Зовнішні порти I/O

1 x PS/2 порти для підключення клавіатури
1 x External SATA
1 x S/PDIF вихід (коаксіальний + оптичний)
6 x USB 2.0/1.1 порти
1 x IEEE 1394a
1 x LAN (RJ45)
8-канальний аудіо вихід

Внутрішні порти I/O

6 x USB
1 x COM
1 x Floppy disk
5 х SATA
1 x IDE
1 x CD вхід
1 x S/PDIF вхід
Power LED header
Chassis Intrusion

BIOS

8 Mb Flash ROM, AMI BIOS, Pn, DMI2.0, Wf2.0, SM BIOS 2.3, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Можливості розгону

Зміна частоти: FSB , PCI-Express, пам'яті.
Зміна напруги на: процесорі, пам'яті, шині FSB, північному мосту.

Фірмові технології

ASUS C.P.R.
AI NOS
ASUS AI Gear 2
ASUS AI Nap
ASUS Stack Cool 2
ASUS Q-Fan 2
ASUS O.C. Profile
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2
ASUS AI Slot Detector

Комплектація (важливе)

4 x SATA кабель
2 x перехідник живлення SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x ASUS Q-Connector (USB, системна панель)
Інструкція
2 х CD з драйверами і ПЗ

Форм-фактор Розміри, мм

ATX
305 x 245

Сайт виробника

http://www.asus.com/

Нову версію BIOS і драйверів для ASUS P5KC можна скачати з офіційної сторінки.

Середня вартість

Подивитися в price.ua.
Подивитися в price.ru.

ASUS P5KC

Материнська плата ASUS P5KC впакована в синю картонну коробку, на якій відзначено, що вона підтримує обидва типи пам'яті, включаючи DDR3-1333, і процесори виконані по 45 нм технології.

ASUS P5KC

У комплект материнської плати ASUS P5KC входить:

  • два CD-диски з драйверами і ПЗ;
  • посібник користувача, коротка інструкція з встановлення,
  • шлейф FDD;
  • шлейф UltraDMA 133/100/66;
  • заглушка панелі введення-виводу;
  • наклейка;
  • ASUS Q-Connector (USB, IEEE1394, системна панель);

ASUS P5KC

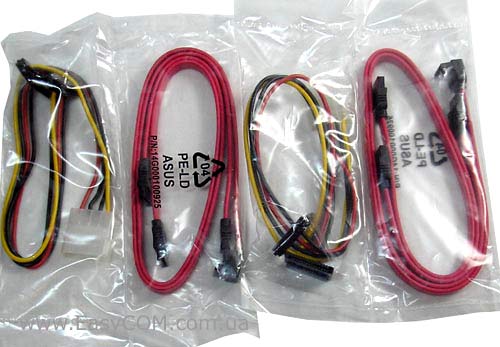

  • чотири шлейфи Serial ATA;
  • два перехідника живлення SATA.

ASUS P5KC

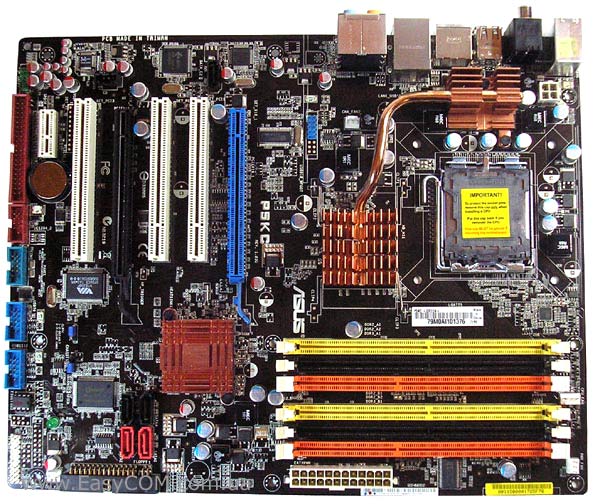

Материнська плата ASUS P5KC досить добре скомпонована – роз’єми живлення розташовані по краю плати, засувки слотів оперативної пам'яті відеокартою перекриватися не будуть, але, все-таки, не обійшлося без декількох зауважень. Так, роз’єм IDE розташовано в лівому нижньому куті, і тому, якщо ви захочете підключити до нього оптичний привід, який звичайно встановлюють у верхньому відсіку корпусу, то шлейф буде дуже складно нормально вкласти всередині корпусу. Крім того, роз’єм FDD розпаяний обернутим на 90º, тому рекомендуємо підключити до нього шлейф до встановлення материнської плати в корпус, бо в невеликих корпусах зовсім неможливо буде до нього підключитися. З позитивних якостей, відзначимо: всі конденсатори на материнській платі ASUS P5KC твердотілі; для кращого охолодження чіпу північного мосту встановлена система охолодження на тепловій трубці. Хоча габарити самої системи охолодження зовсім невеликі - складається вона з двох невеликих радіаторів на північному мосту і двох каналах стабілізатора живлення, і однієї об'єднуючої теплової трубки. Але, під час тривалого тестування, ця система охолодження непогано себе показала. Південний міст оснащено окремим невеликим радіатором, що грівся набагато сильніше, але, все-таки, підтримував  температуру ICH9 у припустимих межах. Слотів оперативної пам'яті всього шість - чотири для пам'яті DDR2 і два жовтогарячих для DDR3.

ASUS P5KC

Південний міст Intel ICH9 підтримує чотири порти SATA II, без можливості формування RAID-масивів. Ці чотири роз’єми SATA розташовані в правому куті плати. Для підтримки IDE пристроїв і ще двох портів SATA, був установлений додатковий контролер JMicron JMB363. Контролер дозволяє формувати на своїх двох портах SATA RAID-масиви 0,1 і JBOD. Але реалізовувати їх буде не дуже зручно через те, що один з роз’ємів винесений на задню панель, як порт External SATA.

Шість портів USB розміщені в ряд по нижньому краю материнської плати, трохи вище зручно розташований джампер скидання BIOS. Для підключення до роз’ємів USB і фронт-панелі можна буде скористатися фірмовим набором Q-Connectors.

ASUS P5KC

Материнська плата ASUS P5KC має три слота PCI, один PCIE х1 і два слота для відеокарти PCIE х16 (синій х16, чорний х4 або х1) з підтримкою технології CrossFire. Внутрішній роз’єм SATA, що керується контролером JMicron JMB363, розміщений незвично майже біля самої панелі портів вводу-виводу. Крім цього, на материнській платі ASUS P5KC розпаяний восьмиканальний звуковий кодек Realtek ALC 883, гігабітний мережний контролер Attansic L1, і контролер FireWire VIA VT6308P, внутрішній порт якого розміщений аж знизу між роз’єми IDE і COM портом.

ASUS P5KC

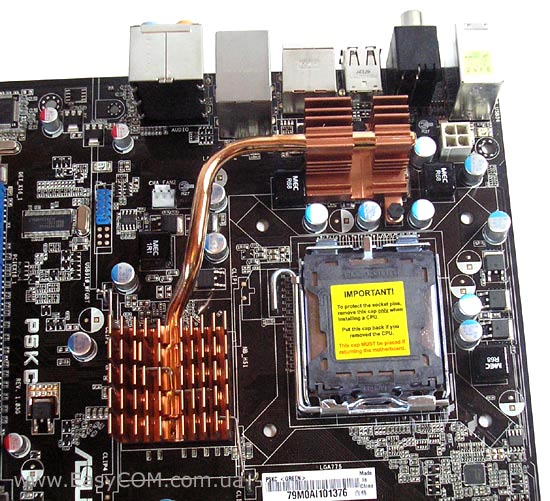

Стабілізатор живлення трьохканальний, зібраний на надійних полімерних конденсаторах, дроселях з феромагнітною серцевиною і на N-канальний польових транзисторах P0903BDG (25 В, 9,5 мОм, 50А). Тільки на двох каналах вузла стабілізації напруги встановлена система охолодження, що представляє собою мідний радіатор, з'єднана тепловою трубкою з радіатором північного мосту.

ASUS P5KC

На задній панелі виведені наступні порти: один PS/2 для клавіатури, шість, які перемикаються, аудіо портів, чотири роз’єми USB, роз’єм RJ45 для мережних з'єднань, порт SATA On-the-Go, порт IEEE1394a, коаксіальний і оптичний виходи S/PDIF. Звертаємо увагу на відсутність ще одного роз’єму PS/2 для миші, тому доведеться обзаводитися USB-«гризуном» або перехідником.

ASUS P5KC

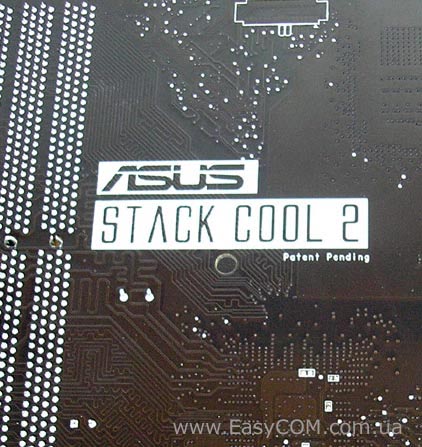

На звороті материнської плати ASUS P5KC знаходимо нагадування про використання фірмової технології «ASUS Stack Cool 2». Це підтверджує те, що дане PCB має всередині спеціальну металеву пластину для поліпшення розвіювання тепла і, таким чином, зниження температури елементів, що занадто гріються, в першу чергу таких, як CPU і VRM.

ASUS P5KC

До плати можна підключити чотири вентилятори один з яких 4-контактний процесорний, а три інші 3-контактні. Роз’єми для корпусних вентиляторів розташовані в різних частинах материнської плати, що поліпшує вибір місця для їх підключення. Технологія Q-Fan Control дозволяє автоматично регулювати швидкість обертання процесорного кулера, що має живлення від роз’єму CPU Fan, і ще двох корпусних вентиляторів, підключених до коннекторів CHA-FAN 1-2. Всі роз’єми живлення підтримують вентилятори з номінальним струмом від 0,35 А до 2 А (24 Вт), при цьому сумарно можлива потужність живлення становить 84 Вт при 12В. Біля кожного слота PCI є маленький світлодіодний індикатор, який сигналізує у випадку помилкового встановлення пристрою в слот (технологія ASUS AI Slot Detector).
