Огляд материнської плати ASUS P5K SE

17-10-2007

Нещодавно на ринку з'явилася здешевлена версія материнської плати ASUS P5K на чіпсеті Intel P35 Express, названа P5K SE, тепер сама молодша модель з серії P5K, яка незабаром остаточно займе свою нішу замість попередньої лінійки плат на чіпсеті Intel P965. Хоча на даний момент ціна на ASUS P5K SE можливо трохи завищена, у світлі її новизни, проте, напевно, вже зараз є сенс розібратися, що з себе уявляє ця економ-пропозиція.

ASUS P5K SE

Специфікація материнської плати ASUS P5K SE:

Виробник

ASUS

  Модель

P5K SE

Північний міст

Intel P35

Південний міст

Intel  ICH9

Процесорний роз’єм

LGA775

Процесори, які підтримуються

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4

Системна шина, МГц

1333 /1066 / 800  МГц

Пам'ять, яка використовується

DDR2 1066 /800 / 667 МГц

Підтримка пам'яті

4 x 240-контактних DIMM  двоканальної архітектури до 8 Гб

Слоти розширення

1 x PCI-E x16
3 x PCI-E x1
2 x PCI 2.2

Дискова підсистема

Південний міст ICH9 підтримує:
4 x Serial ATA 3.0 Гб/с

Додатковий контролер Marvell 88SE611 підтримує:
1 x Ultra DMA 133/100/66/33
1 x External Serial ATA 3 Гб/с (SATA On-the-Go)

Звукова підсистема

Realtek ALC 883, 8-канальний High-Definition Audio кодек коаксіальний S/PDIF;
ASUS Noise Filter

Підтримка LAN

Мережний контролер Attansic L1 PCI-E Gigabit LAN
З підтримкою AI NET2

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Радіатор на північному і південному мосту

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентилятори

Зовнішні порти I/O

1 x PS/2 порт для підключення клавіатури
1 x коаксіальний S/PDIF вихід
1 x External SATA
6 x USB 2.0/1.1 порти
1 x LAN (RJ45)
8 канальний аудіо вихід

Внутрішні порти I/O

6 x USB
1 x COM
1 x FDD
4 х SATA
1 x IDE
1x S/PDIF вихід
Аудіо роз’єм передньої панелі
System panel connector
Chassis Intrusion

BIOS

8 Mb Flash ROM, AMI BIOS, Pn, DMI2.0, Wf2.0, SM BIOS 2.3, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Можливості розгону

Зміна частоти: FSB , PCI-Express, пам'яті.
Зміна напруги на: процесорі, пам'яті, шині FSB, PCI-E, північному мосту.

Фірмові технології

ASUS C.P.R.
AI NOS
ASUS AI Gear 2
ASUS AI Nap
ASUS Q-Fan 2
ASUS O.C. Profile
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2
ASUS Q-Connector
ASUS Noise Filter

Комплектація (важливе)

2 x SATA кабель
1 x SATA перехідник живлення SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x ASUS Q-Connector (USB, system panel)
Інструкція
2 х CD з драйверами і ПЗ

Форм-фактор Розміри, мм

ATX  12"x 7.6"
305 x 193

Сайт виробника

http://www.asus.com/

Свіжі версії драйверів і BIOS можуть бути завантажені з офіційної сторінки.

Середня вартість

Подивитися в price.ru.

ASUS P5K SE

Материнська плата ASUS P5K SE впакована в картонну коробку чорного кольору, на якій, в метах реклами, показана підтримка пам'яті DDR2 1066, і ефект від роботи технології ASUS Super Memspeed, яка, начебто, здатна збільшити швидкодію підсистеми пам'яті до 75%, шляхом завищення таймінгів для кращого розгону модулів пам'яті.

ASUS P5K SE

На звороті упаковки виділені три фірмові технології, які підтримує материнська плата, а саме: ASUS Super Memspeed Technology (технологія, яка збільшує швидкодію підсистеми пам'яті), AI Gear 2 (технологія, яка забезпечує безшумне охолодження), Q-Connector (підключення кнопок і індикаторів корпусу, а також роз’ємів USB і Firewire через відповідний перехідник з маркуванням). Крім того, тут розміщено фото материнської плати ASUS P5K SE, і зазначені деякі її позитивні якості.

ASUS P5K SE

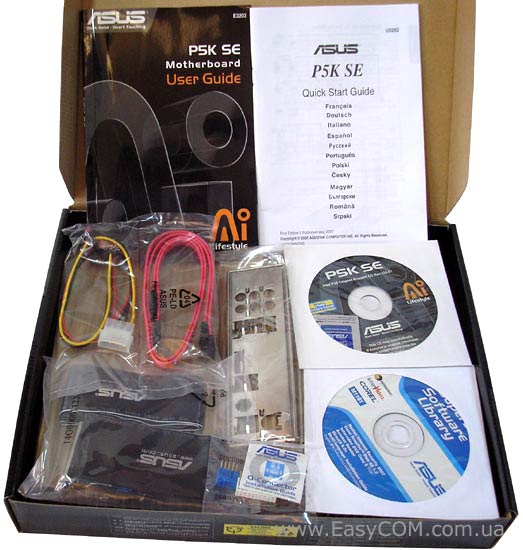

Комплектація материнської плати ASUS P5K SE:

  • два CD-диски з ПЗ і драйверами до Windows Vista;
  • посібник користувача англійською мовою, коротка інструкція з встановлення,
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • два шлейфи Serial ATA;
  • один перехідник живлення до пристроїв SATA;
  • фірмова наклейка;
  • ASUS Q-Connector (2 х USB, system panel);
  • заглушка на задню панель корпусу.

ASUS P5K SE

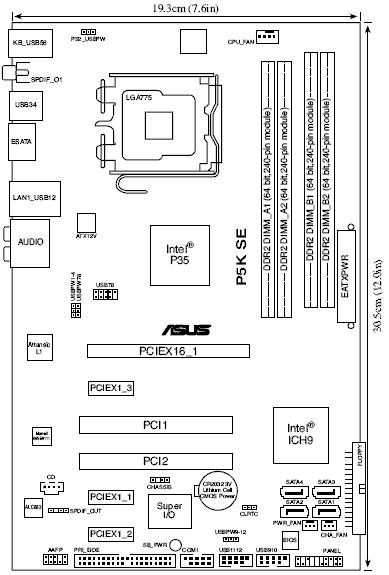

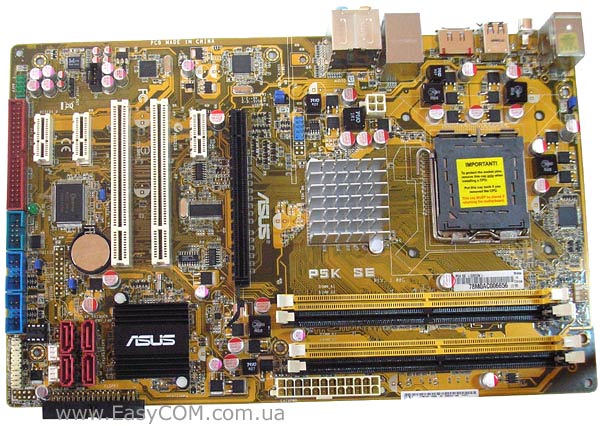

Материнська плата  ASUS P5K SE, можна казати, цілком вдало скомпонована, але все-таки не обійшлося без декількох невеликих недоліків. Так 4-контактний роз’єм живлення розташований  не скраю, а біля північного мосту. Крім того, роз’єм IDE розміщений ліворуч знизу, через що можуть з'явитися проблеми, якщо ви забажаєте підключити оптичний привід, який звичайно встановлюються у верхньому відсіку корпусу. Обернутий роз’єм для Floppy дисководу до недоліків або позитивних якостей можна не відносити -  оскільки материнська плата ASUS P5K SE виконана на досить вузькому текстоліті, завширшки всього 193 мм, то таке розміщення роз’єму майже необхідність. Щоправда, через компактність плати роз’єми слотів оперативної пам'яті довелося розмістити майже впритул один до одного.  З позитивних моментів відзначимо, що абсолютно всі конденсатори на платі є полімерними і встановлені дроселі з феромагнітними серцевинами. Цей факт звичайно не може не радувати, проте не забувайте, що він впливає на кінцеву вартість продукту.

Нагадаємо, що полімерні конденсатори відрізняються від конденсаторів з рідким електролітом набагато більшим терміном служби, кращим згладжуванням пульсуючих струмів і меншою залежністю від температури.  З приводу дроселів з феромагнітною серцевиною, можна казати, що вони відрізняються меншими розмірами, меншою кількістю витків і, отже, меншою власною ємністю, тому можуть виключати резонансні явища в більш широкому діапазоні частот.

ASUS P5K SE

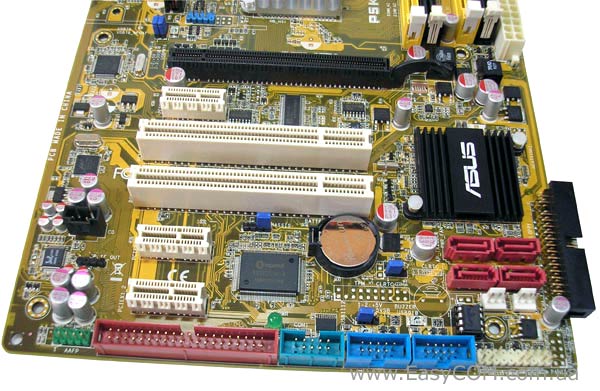

На південному мосту встановлений маленький радіатор з написом «ASUS». Використовується Intel ICH9 який підтримує чотири порти SATA II, без можливості формування RAID-масивів. Ці чотири роз’єми SATA розташовані в правому куті плати. Для підтримки IDE пристроїв і одного порту SATA, який винесений на задню панель ( e-SATA), був встановлений додатковий контролер Marvell 88SE611. Материнська плата ASUS P5K SE має два слота PCI, три  PCIE х1 і один слот для відеокарти PCIE х16. Крім цього, присутній один COM порт і дванадцять портів USB, з яких рівно половина виведена на задню панель. З лівого боку на ASUS P5K SE встановлений HDA кодек восьмиканального звуку  Realtek ALC 883 з можливістю виводу звуку через коаксіальний вихід S/PDIF і технологією приглушення шуму Noise Filter. Поряд знаходиться мережний  контролер  Attansic L1, підтримуючі режими 10/100/1000 Base-T і Wake-on-LAN. Аудіо роз’єм фронт панелі розташований ліворуч знизу материнської плати і підтримує підключення як у форматі HDA, так і AC'97.

ASUS P5K SE

На північному мосту встановлений алюміньовий радіатор середнього розміру. В текстоліті материнської плати поруч з панеллю введення /виводу є монтажний отвір для  модуля WiFi, який може бути встановлений на більш функціональній модифікації плати або можна спробувати докупити окремо.

ASUS P5K SE

Стабілізатор живлення на материнській платі ASUS P5K SE трьохканальний, зібраний на N-канальних польових транзисторах P0903BDG (25 В, 9,5 мОм, 50А). Додаткових засобів охолодження на елементах немає.

ASUS P5K SE

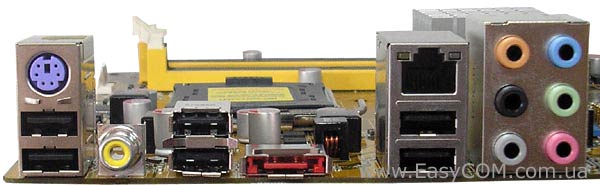

На задній панелі виведені наступні порти: один PS/2 для клавіатури,  шість аудіо портів, які перемикаються, шість роз’ємів USB, роз’єм RJ45 для мережних з'єднань, SATA On-the-Go, коаксіальний S/PDIF. Звертаємо увагу на відсутність ще одного роз’єму PS/2 для миші - підтримуються тільки USB-маніпулятори.

ASUS P5K SE

До плати можна підключити три вентилятори, один з яких 4-контактний процесорний, а два інші 3-контактні. Роз’єм процесорного кулера трохи віддалений від LGA775 і знаходиться у верхній частині, біля слотів пам'яті. Два коннектора для корпусних вентиляторів перебувають у нижній частині плати з правого краю. Технологія Q-Fan Control дозволяє автоматично регулювати швидкість обертання процесорного кулера, який має живлення через роз’єм CPU Fan, і ще одного корпусного вентилятора, підключеного до роз’єму CHA_FAN.

BIOS

В материнській платі ASUS P5K використовується AMI BIOS, з великим вибором налагоджень.

bios ASUS P5K SE

Настойки, які стосуються розгону, знаходяться в розділі «Advanced»:

  • Доступна зміна множника процесора від 6х до мах;
  • Налагодження «FSB Strap to North Bridge» відповідає за доступні дільники FSB:DRAM (AUTO або 200/266/333 МГц);
  • В настроюванні «FSB Frequency» задається тактова частота FSB від 200 до 800 МГц з кроком 1 МГц (ручне введення);
  • В налагодженні «PCIE Frequency» задається частота шини PCI Express від 100 до 150 МГц з кроком 1 МГц;
  •  В налагодженні «DRAM Frequency» вибирається робоча частота пам'яті DDR 2-667/800/889/1067;

bios ASUS P5K SE

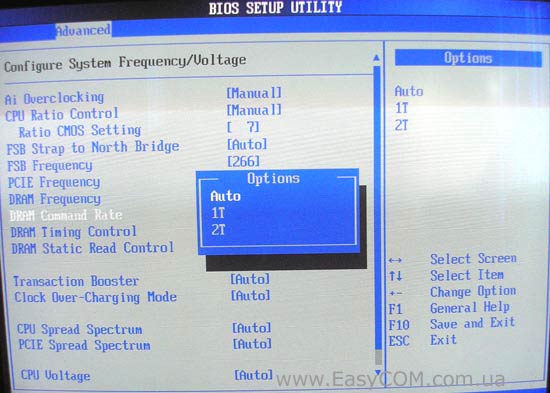

  • В настроюванні «DRAM Command Rate» можна встановити час затримки відповіді пам'яті, 1T або 2T. Раніше в материнських платах на чіпсеті P965, не можна було встановлювати режим 1Т, який може трохи прискорити роботу підсистеми пам'яті.
  • В налагодженні «DRAM Timing Control», можна активувати можливість змінювати всі основні і деякі розширені таймінгі пам'яті (CL, RCD, RP, RAP, TWR, TRFC, TWTR, TRRD, TRTP);
  • В наступному налагодженні можна активувати режим «DRAM Static Read Control», який прискорює роботу контролера пам'яті;
  • В опції «Transaction Booster» можна активувати режим, який збільшує продуктивність підсистеми пам'яті.
  • В недокументованій опції «Clock Over-Charging Mode» можна встановити 700, 800, 900 або 1000 мВ, проте що це змінює, не зовсім ясно.

bios ASUS P5K SE

  • Змінювати напругу живлення ядра процесора  можна в опції «CPU Voltage» від 1,1 В до 1,7 В з кроком  0,0125 В;
  • В опції «CPU Voltage Reference» можна змінити режим подачі живлення на процесор 0.63х, 0.61х, 0.59х, 0.57х (перший варіант вважається самим оптимальним);
  • В «DRAM Voltage» можна встановити напругу живлення пам'яті DDR2 від 1,8 В до 2,6 В, з кроком 0,05 В;

З налагоджень в BIOS, які в ASUS P5K SE відсутні, але часто застосовуються для розгону, немає можливості зміни напруги живлення північного мосту і рівня сигналів на шині FSB.

bios ASUS P5K SE

У вікні Hardware Monitor можна стежити за:

  • температурою материнської плати і процесора;
  • швидкістю обертання процесорного кулера, і двох інших вентиляторів у корпусі;
  • напругою живлення ядра процесора;
  • величиною напруги основних ліній живлення 3.3В, 5В, 12В.

Існує можливість вибрати профіль для функції CPU Q-Fan (Optimal, Silent Mode, Performance Mode), по якому автоматично буде регулюватися швидкість процесорного кулера. Для функції  Chasis Q-Fan, відповідальну за контроль швидкості обертання корпусних вентиляторів, інтенсивність можна задавати у відсотках (90, 80, 70, 60%) від швидкості обертання процесорного кулера.

Проводячи стандартну процедуру випробування можливостей системної шини, ми змогли підняти її частоту до 450 МГц. Відсутність у налагодженнях понижувального множника оперативної пам'яті значно погіршують можливості розгону на цій материнській платі.

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR 2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

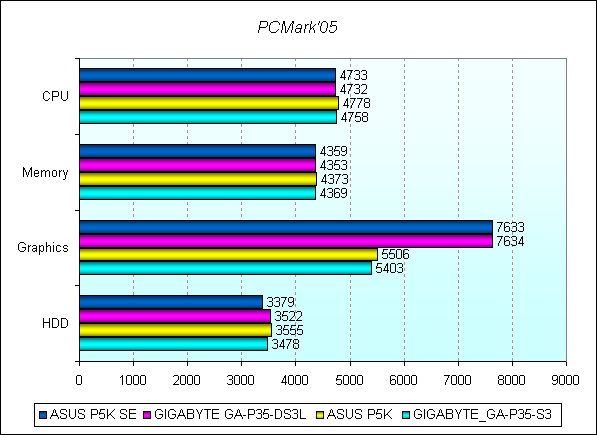

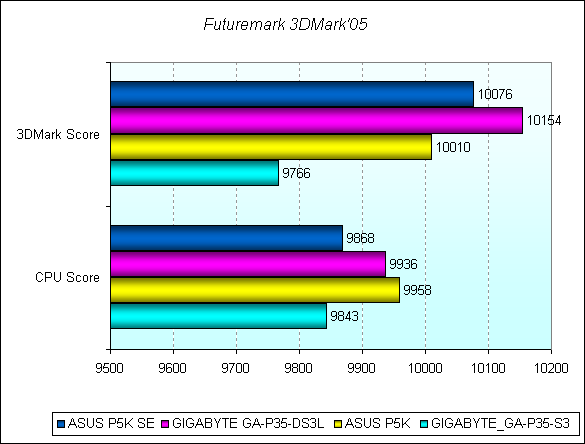

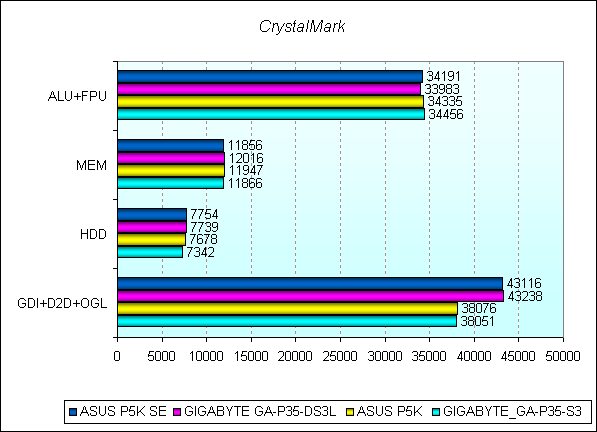

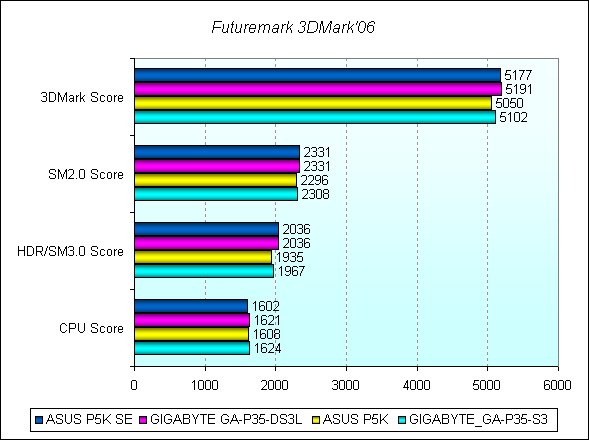

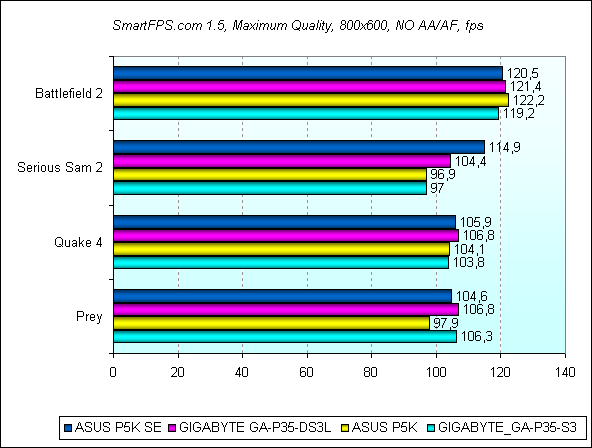

За рівнем продуктивності материнська плата  ASUS P5K SE практично ні в чому не поступається моделям, з якими порівнюємо. Була отримана велика різниця результатів в графічному тесті PCMark'05, оскільки застосовували різні версії драйверів відеокарти.

Зберемо в таблицю найбільш часто порівнюваних материнських плат цього класу.



GIGABYTE GA-P35-S3 (Rev 1.0)

GIGABYTE GA-P35-DS3L (Rev 1.0)

ASUS P5K

ASUS P5K SE



Переглянути огляд

Переглянути огляд

Переглянути огляд



Система охолодження

Алюміньовий радіатор на NB вдвічі більший стандартного

Стандартний алюміньовий радіатор на NB

Радіатори, об'єднані тепловою трубкою, на NB і двох каналах VRM

Стандартний алюміньовий радіатор на NB

Слоти розширення

1 x PCI-E x16
3 x PCI-E x1
3 x PCI 2.2

1 x PCI-E x16
3 x PCI-E x1
3 x PCI 2.2

2 х PCI-E x16 (х16 і х4) підтримка технології CrossFire
1 x PCI-E x1
3 x PCI 2.2

1 x PCI-E x16
3 x PCI-E x1
2 x PCI 2.2

Дискова підсистема

6 x Serial ATA
RAID 0, 1 і JBOD
1 x Ultra DMA

4 x Serial ATA
1 x Ultra DMA

6 x Serial ATA
RAID 0, 1 і JBOD
1 x Ultra DMA

5 x Serial ATA
1 x Ultra DMA

Звукова підсистема

Realtek ALC 889A

Realtek ALC 888

Realtek ALC 883

Realtek ALC 883

Додаткові контролери





FireWire: VIA VT6308P



Зовнішні порти I/O

2 х PS/2
1 х LPT
4 x USB
1 х оптичний S/PDIF вихід
1 х COM

2 х PS/2
1 х LPT
4 x USB
1 х оптичний S/PDIF вихід
1 х COM

1 х PS/2
6 x USB
1 x IEEE 1394a
1 x External SATA

1 х PS/2
6 x USB
1 x External SATA



Роз’єми для вентиляторів з функц. регулюв.

1 x CPU (Smart fan)
3 x корпусних

1 x CPU (Smart fan)
3 x корпусних

1 x CPU (Q-fan)
2 x Cha (Q-fan)
1 x PWR

1 x CPU (Q-fan)
1 x Cha (Q-fan)
1 x PWR

Полімерні конденсатори

у вузлі VRM і обв'язці кодека звуку

Всі

Всі

Всі

Вузол VRM
(Примітка: чим більше опір переходу, тим гірше)

6-фазний, MOSFET NTMFS4835N (30В, 5мОм, 104А)

4-фазний,
MOSFET 2SK3918 (25В, 7,5мОм, 48А)

3-фазний з охолодженням двох фаз,
SSM70T03GH (30В, 9мОм, 60А)

3-фазний,
MOSFET P0903BDG (25 В, 9,5 мОм, 50А)

Налагодження BIOS







Відсутній понижувальний дільник пам'яті

Відсутній понижувальний дільник пам'яті, напруга живлення північного мосту і FSB Termination

Розгін шини FSB

493 МГц

510 МГц

465 МГц

450 МГц

Різниця в ціні, в середньому, у.о.

+9

0

+36

+19

Висновки

Материнська плата ASUS P5K SE на чіпсеті Intel P35 Express зі своїми можливостями цілком згодиться як основа для ігрового комп'ютера середнього рівня. Вона має гарний рівень продуктивності і коштує дешевше, ніж, приміром, ASUS P5K. Але при виборі звичайно ж потрібно керуватися, в першу чергу, завданнями, які ви будете ставити перед платформою. В BIOS присутня достатня для розгону кількість налагоджень, проте встановлена на чіпах система охолодження не до кінця на це розрахована. Тому, для встановлення «спортивних рекордів» ASUS P5K SE навряд чи підійде, але при гарній організації внутрішньої вентиляції цілком можна спробувати трохи розігнати систему.

До позитивних якостей, можна віднести:

  • високу продуктивність;
  • підтримку процесорів Intel Penryn, виконаних по 45 нм технології;
  • використання полімерних конденсаторів;
  • порт External SATA на задній панелі;
  • велика кількість налагоджень BIOS, необхідних для розгону;
  • розширений набір фірмових технологій ASUS;
  • 8-канальний звук High Difinition Audio.

Недоліки:

  • слабка система охолодження;
  • спрощена комплектація;
  • відсутність контролера FireWire;
  • відсутність підтримки RAID-масивів
  • відсутність роз’єму PS/2 для миші;
  • відсутність на задній панелі COM-порту і додаткової панелі в комплекті.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.
