Огляд материнської плати ASUS P5K

Досить недавно компанія ASUS випустила нову серію материнських плат на новому чіпі Intel P35 Express. Примітною особливістю цієї лінійки є підтримка  процесорів  Penryn,  виконаних по 45 нм технології і процесорів працюючих на 1333 МГц системній шині. Ці процесори ще не з'явилися на рику, проте нова лінійка материнських плат вже викликає деяку зацікавленість у покупців, які розглядають платформу з погляду здійснення апгрейда системи в недалекому майбутньому. Почнемо огляд лінійки з молодшої моделі ASUS P5K, яка як для молодшої моделі має досить високу вартість, хоча і підтримує інтерфейс FireWire і технологію CrossFire.

зовнішній вигляд ASUS P5K

Специфікація материнської плати ASUS P5K:

Виробник

ASUS

Модель

P5K

Північний міст

Intel P35

Південний міст

Intel  ICH9

Процесорний роз’єм

LGA775

Підтримувані процесори

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4

Системна шина, МГц

1333 /1066 / 800  МГц

Пам'ять, яка використовується

DDR2 1066 /800 / 667 МГц

Підтримка пам'яті

4 x 240-контактних DIMM  двоканальної архітектури до 8 Гб

Слоти розширення

2 x PCI-E x16 (синій х16, чорний х4 або х1) підтримка технології CrossFire
1 x PCI-E x1
3 x PCI 2.2

Дискова підсистема

Південний міст ICH9 підтримує:
4 x Serial ATA 3.0 Гб/с

Додатковий контролер JMicron JMB363 підтримує:
1 x Ultra DMA 133/100/66/33
1 x Serial ATAI/II
1 x External Serial ATA 3 Гб/с (SATA On-the-Go) SATA RAID 0, 1 і JBOD

Звукова підсистема

Realtek ALC 883, 8-канальний High-Definition Audio кодек коаксіальний S/PDIF ;
ASUS Noise Filter

Підтримка LAN

Мережний контролер Attansic L1 PCI-E Gigabit LAN

Додаткові контролери

Контролер VIA VT6308P підтримуючий 2 IEEE1394a порти

Живлення

24-контактне роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Радіатор на південному мосту;
Радіатори, об'єднані тепловою трубкою, на північному мосту і двох каналах вузла стабілізації напруги

Роз’єми для вентиляторів

1 x CPU
3 x корпусних вентилятори

Зовнішні порти I/O

1 x PS/2 порт для підключення клавіатури
1 x коаксіальний S/PDIF вихід
1 x External SATA
6 x USB 2.0/1.1 порти
1 x IEEE1394a
1 x LAN (RJ45)
8-канальний аудіо вихід

Внутрішні порти I/O

6 x USB
1 x COM
1 x Floppy disk
5 х SATA
1 x IDE
1 x IEEE1394a
1x S/PDIF вихід роз’єм
Аудіо роз’єми передньої панелі
1 x Azalia Digital Header
1 x S/PDIF Out Header
System panel connector
Chassis Intrusion

BIOS

8 Mb Flash ROM, AMI BIOS, Pn, DMI2.0, Wf2.0, SM BIOS 2.3, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Можливості розгону

Зміна частоти FSB , частоти PCI-Express, частоти пам'яті, напруги на процесорі і пам'яті;

Фірмові технології

ASUS C.P.R.
AI NOS
ASUS AI Gear 2
ASUS AI Nap
ASUS Q-Fan 2
ASUS O.C. Profile
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2
ASUS AI Slot Detector

Комплектація (важливе)

2 x SATA кабель
1 x SATA перехідник живлення із двома роз’ємами SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x ASUS Q-Connector (USB, system panel)
Інструкція
2 х CD із драйверами і ПЗ

Форм-Фактор Розміри, мм

ATX  12"x 9.6"
305 x 244

Сайт виробника

http://www.asus.com/

Свіжа версія BIOS може бути завантажена з офіційної сторінки.
Драйвера для материнської плати можна завантажити з офіційного сайту.

упаковка материнської плати ASUS P5K

Материнська плата впакована в картонну коробку чорного кольору, на якій, заради рекламної мети, показана підтримка пам'яті DDR2 1066, і ефект від роботи технології ASUS Super Memspeed, яка, начебто, здатна збільшити швидкодію підсистеми пам'яті до 75%, шляхом завищення таймінгів і розгону модулів пам'яті. На жаль, це в першу чергу маркетинговий хід, тому що зазначений результат був отриманий виробником у штучних умовах і при використанні інженерного зразка процесора із системною шиною 1333 МГц, а також підібраних модулів пам'яті. В справжніх умовах настільки високого ефекту найімовірніше побачити не доведеться, хоча, можливо, вищезгадана технологія і принесе деякий приріст продуктивності.

упаковка материнської плати ASUS P5K

На звороті упаковки виділені три фірмові технології, які підтримує нова серія плат ASUS, а саме: AI Slot Detector (автоматична перевірка правильності встановлення компонентів у слотах), технологія Super Memspeed, про яку ми казали вище, і AI Gear II ( технологія, яка забезпечує безшумне охолодження). На іншій половині позаду, розміщено фото материнської плати ASUS P5K, і зазначені її основні позитивні якості.

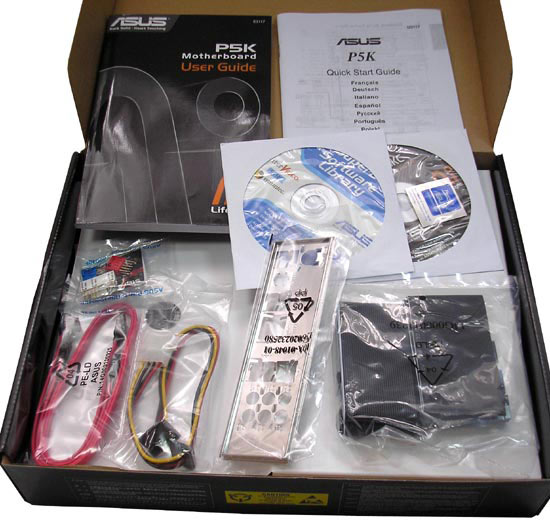

комплектація материнської плати ASUS P5K

Материнська плата ASUS P5K не має достатньої комплектації. Напевно, виробник, позиціонуючи даний продукт як молодшу модель у серії, яка не потребує  гарної комплектації, вирішив укомплектувати її тільки самим необхідним. В комплект входить:

  • материнська плата;
  • два CD-Диски з ПЗ і драйверами до Windows Vista;
  • посібник користувача англійською мовою, коротка інструкція з встановлення,
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • два шлейфи Serial ATA;
  • один перехідник живлення до пристроїв SATA, із двома роз’ємами;
  • фірмова наклейка;
  • ASUS Q-Connector (2хUSB, system panel);
  • заглушка на задню панель корпусу.

зовнішній вигляд материнської плати ASUS P5K

Незважаючи на те, що материнська плата ASUS P5K є молодшою моделлю серії, абсолютно всі конденсатори на платі полімерні і встановлені дроселі з феромагнітними сердечниками. Цей факт дійсно вражає, хоча і впливає на вартість. Нагадаємо, що полімерні конденсатори відрізняються від конденсаторів з рідким електролітом набагато більшим терміном служби, кращим згладжуванням пульсуючих струмів і меншою залежністю від температури.  Із приводу дроселів з феромагнітним сердечником, можна сказати, що вони відрізняються меншими розмірами, меншою кількістю витків і, отже, меншою власною ємністю, тому вони можуть виключати резонансні явища в більш широкому діапазоні частот.

Тепер перейдемо до опису компонування плати. При компонуванні зроблено кілька недоліків, які трохи стають на заваді при підключенні пристроїв. Так один з портів SATA, розміщений майже з краю лівої сторони. Ще більш критично виглядає розташування єдиного IDE роз’єму - він знаходитися аж унизу плати в лівій її частині. Тому, неприємності можуть з'явитися, якщо ви забажаєте підключити оптичний привід, який звичайно встановлюється у верхньому відсіку корпусу. На північному мосту і двох каналах вузла стабілізації напруги встановлені алюміньові радіатори об'єднані тепловою трубкою. Під час тривалого тестування ця система охолодження непогано себе зарекомендувала. Південний міст оснащено окремим невеликим радіатором, який грівся набагато сильніше, але в припустимих межах.

роз’єми материнської плати ASUS P5K

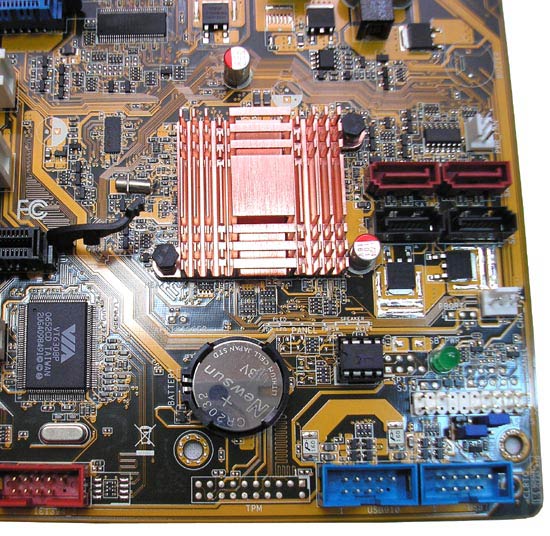

Південний міст Intel ICH9 підтримує чотири порти SATA II, без можливості формування RAID-Масивів. Ці чотири роз’єми SATA розташовані в правому куті плати. Для підтримки IDE пристроїв і ще двох портів SATA, був установлений додатковий контролер JMicron JMB363. Контролер дозволяє формувати на своїх двох портах SATA RAID-Масиви 0,1 і JBOD. Проте реалізовувати їх буде не дуже зручно, тому що один з роз’ємів винесений на задню панель, як порт External SATA. Ця ж проблема була в молодшої моделі попередньої серії ASUS P5B, і як показала практика організація масивів, хоч і трохи ускладнена, але цілком можлива.

слоти PCI материнської плати ASUS P5K

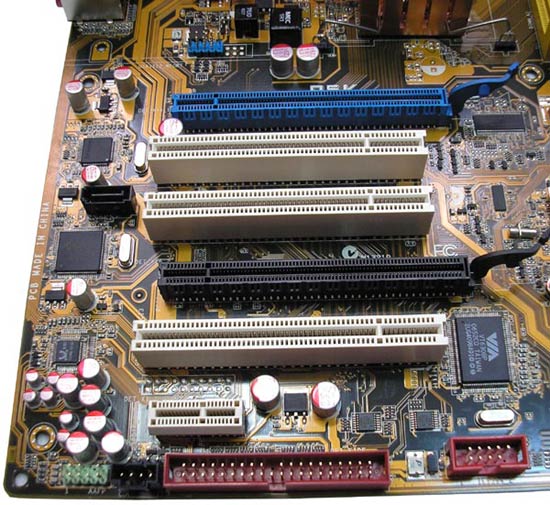

Материнська плата має три слоти PCI, один  PCIE х1 і два слота для відеокарти PCIE х16 (синій х16, чорний х4 або х1) з підтримкою технології CrossFire. Крім цього, плата має один COM порт і дванадцять портів USB, з яких рівно половина виведена на задню панель.

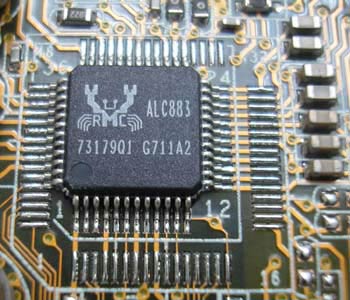

восьмиканальний кодек Realtek ALC 883

На платі встановлений HDA кодек восьмиканального звуку  Realtek ALC 883 з коаксіальним виходом S/PDIF, і технологією пригнічення шуму Noise Filter.

Присутній мережний  контролер  Attansic L1 , який підтримує режими 10/100/1000 Base-T і Wake-on-LAN, а також встановлений контролер FireWire - VIA VT6308P, який  підтримує два порти IEEE1394a, один з котрих виведений на задню панель.

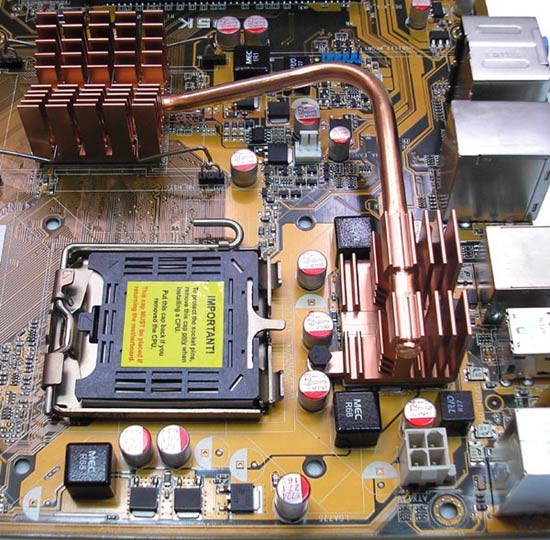

процесорний роз’єм і стабілізатор живлення материнської плати ASUS P5K

Стабілізатор живлення трьохканальний, зібраний на восьми надійних полімерних конденсаторах 561 мкФ х 6.3В, дроселях з феромагнітним сердечником  і на N-Канальних польових транзисторах SSM70T03GH (30В, 9mОм, 60А). Тільки на двох каналах вузла стабілізації напруги встановлена система охолодження, яка представляє собою радіатор з'єднаною тепловою трубкою з радіатором північного мосту.

роз’єми задньої панелі плати ASUS P5K

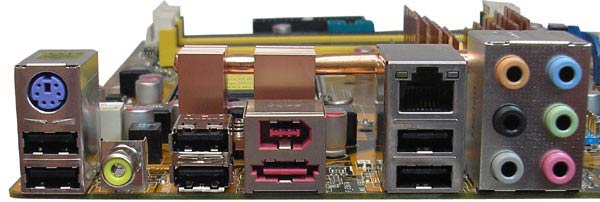

На задній панелі виведені наступні порти: один PS/2 для клавіатури,  шість аудіо портів, які перемикаються, шість роз’ємів USB, роз’єм RJ45 для мережних з'єднань, SATA On-the-Go, порт IEEE1394a,  коаксіальний S/PDIF. Звертаємо увагу на відсутність ще одного роз’єму PS/2 для миші.

схема розташування елементів на материнській платі ASUS P5B

До плати можна підключити чотири вентилятори, один з яких 4-контактний процесорний, а три інші трьохконтактні. Роз’єм процесорного кулера трохи віддалено від LGA775 і знаходиться у верхній частині, біля слотів пам'яті. Два коннектора для корпусних вентиляторів знаходяться у нижній частині плати з правого краю та ще один у верхній частині. Технологія Q-Fan Control дозволяє автоматично регулювати швидкість обертання процесорного кулера, який  має живлення через роз’єм CPU Fan, і ще двох корпусних вентиляторів, підключених до коннекторів CHA-FAN 1-2.

BIOS

В материнській платі ASUS P5K використовується AMI BIOS, з великим вибором налагоджень.

Можливості розгону:

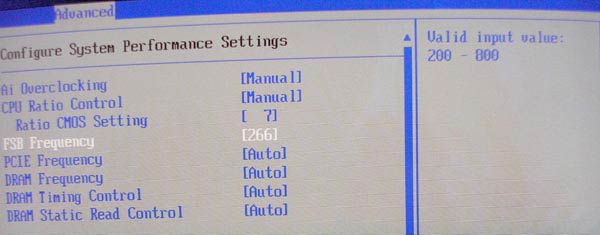

Зміна тактової частоти FSB

- Зміна тактової частоти FSB від 200 до 800 МГц з кроком 1 МГц (ручне введення);

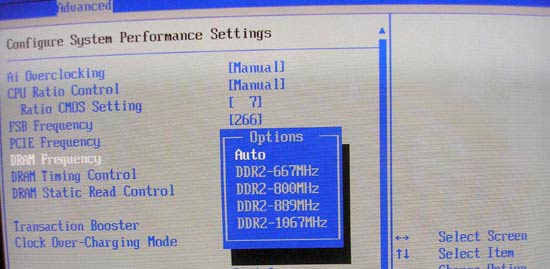

Вибір робочої частоти пам'яті

- Вибір робочої частоти пам'яті (DDR 2-667/800/889/1067) і зміна таймінгів пам'яті (CL, RCD, RP, RAS, 1T/2T);
- Зміна частоти шини PCI Express від 100 до 150 МГц з кроком 1 МГц;
- Встановлення напруги живлення пам'яті DDR2 від 1,8 В до 2,55 В, з кроком 0,05 В або включення режиму Auto налагодження;

Зміна напруги живлення ядра процесора

- Зміна напруги живлення ядра процесора від 1,1 В до 1,7 В з кроком  0,0125 В;
- Зміна напруги FSB Termination  1,2/1,3/1,4/1,5 В;
- Зміна напруги живлення північного мосту 1,25/1,4/1,55/1,7 В;
- Зміна множника процесора від 6х до мах.

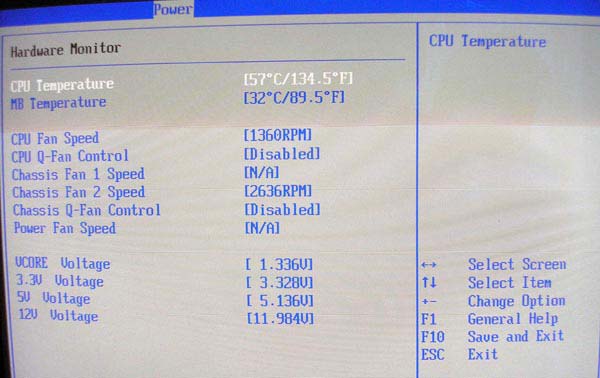

Моніторинг BIOS

У вікні Hardware Monitor можна стежити за:
- температурою материнської плати і процесора;
- швидкістю обертання процесорного кулера, і трьох інших вентиляторів у корпусі;
- напругою живлення ядра процесора;
- величиною напруги основних ліній живлення 3.3В, 5В, 12В.

Присутня можливість вибрати профіль для функції CPU Q-Fan (Optimal, Silent Mode, Performance Mode), за яким автоматично відбудеться регулювання швидкості обертання процесорного кулера. Для функції  Chasis Q-Fan, яка відповідальна за контроль швидкості обертання корпусних вентиляторів, інтенсивність можна задавати у відсотках (90, 80, 70, 60%) від швидкості обертання процесорного кулера.

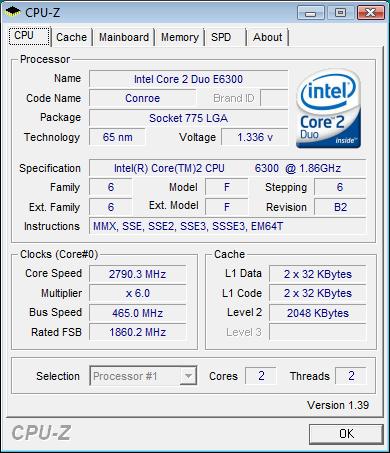

Здійснюючи стандартну процедуру випробування можливостей системної шини, ми досягли підняття її частоти до 465 МГц. Подібні випробування серії плат ASUS P5B показували більш високі результати, але це лише тому, що спочатку на них можна було встановлювати дільник для пам'яті DDR2-553, який не підтримувався P5K. Виходячи з цього, робимо висновок :  плата саме в цьому ракурсі розгону системи стала гіршою, ніж попередня серія.

можливості розгону плати

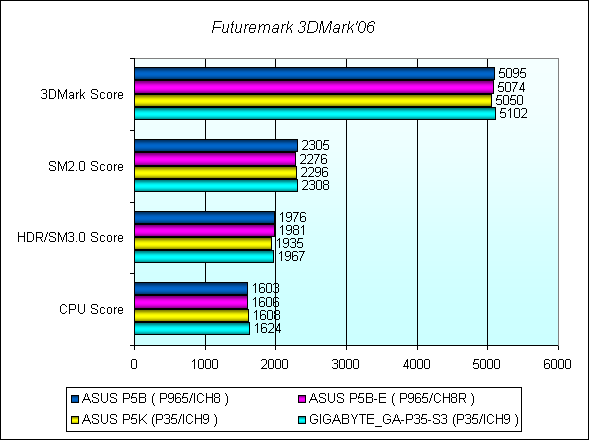

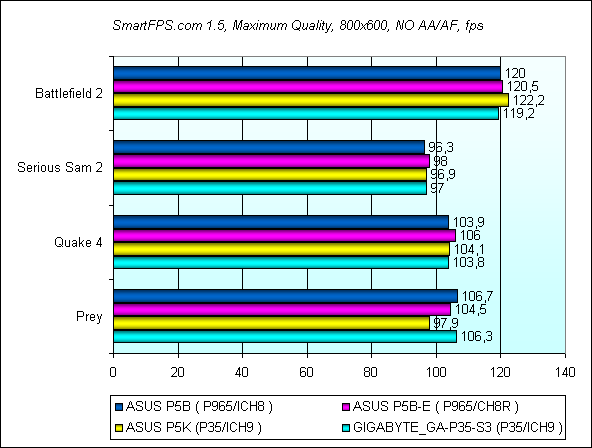

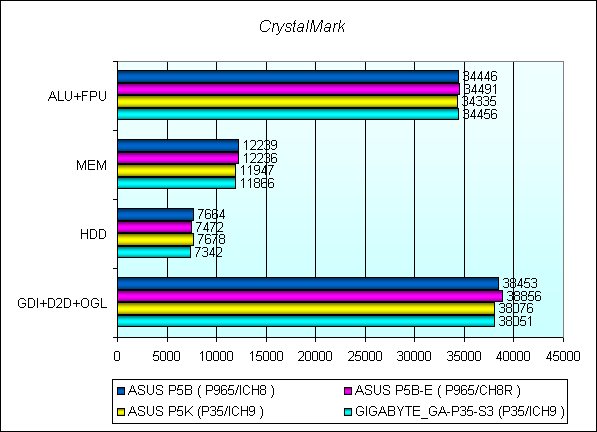

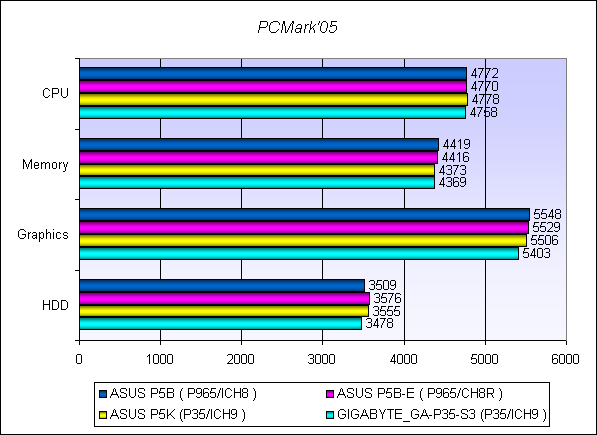

Тестування

Для перевірки можливостей материнських плат використовували наступне обладнання.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR 2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

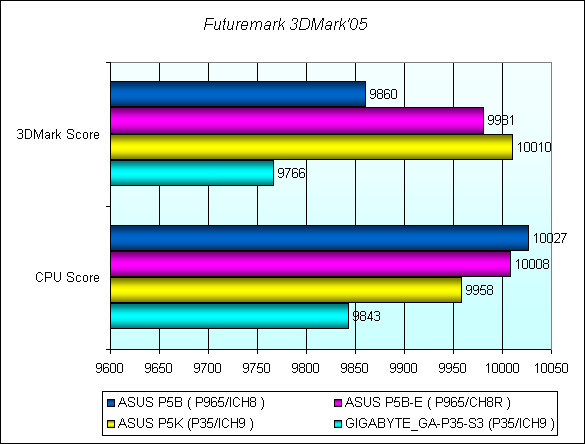

Відзначимо, що суттєвих відмінностей між  результатами показників продуктивності плат на чіпсетах  Intel P35 і  Intel P965 практично немає.

Висновки

Материнська плата ASUS P5K на чіпсеті Intel P35 Express представляє собою більш ніж сучасну платформу, бо може підтримувати процесори Intel, виконані по 45 нм технології, які поки що серійно не випускаються. Через те, що вартість на цю плату трохи завищена, а відчутної різниці в продуктивності між старою серією материнських плат на Intel P965 і нової на  Intel P35 практично немає, тому відсутні вагомі причин купувати її зараз. Крім того, якщо продовжувати порівнювати із серією плат ASUS на чіпсеті Intel P965, то в налагодженнях BIOS був прибраний дільник для пам'яті DDR2-553, а це помітно позначиться на можливості розгону системи при використанні недорогих модулів пам'яті. З позитивних моментів, можна відзначити наявність вже у молодшої моделі контролера FireWire, полімерних конденсаторів і непоганої системи охолодження.

Позитивні якості:

  • висока продуктивність;
  • підтримка процесорів Intel Penryn виконаних по 45 нм технології;
  • використання полімерних конденсаторів;
  • непогана для свого класу система охолодження;
  • порт External SATA на задній панелі;
  • велика кількість налагоджень BIOS, необхідних для розгону;
  • контролер FireWire;
  • підтримка технології CrossFire;
  • розширений набір фірмових технологій ASUS;
  • 8-канальний звук High Difinition Audio.

Недоліки:

  • висока вартість;
  • погані можливості організації RAID-Масивів;
  • відсутність роз’єму PS/2 для миші;
  • відсутність на задній панелі COM-Порту і додаткової панелі в комплекті.
