Огляд материнської плати ASUS P5K-VM

03-11-2007

Нещодавно ми тестували материнську плату на «застарілому» чіпсеті Intel G965 з графічним прискорювачем  Intel GMA X3000. У цьому огляді ми вивчимо новішу і дорожчу платформу ASUS P5K-VM що підтримує 1333 МГц системну шину і майбутні процесори сімейства Penryn. Чіпсет Intel G33, на якому заснована ASUS P5K-VM, має вбудований відеоприскорювач GMA 3100 підтримуючий DirectX 9.0b (Shader Model 2.0), OpenGL 1.5 і оптимізований для роботи з інтерфейсом Windows Vista Aero, хоча по продуктивності він мало чим відрізняється від попередника.

ASUS P5K-VM

Специфікація материнської плати ASUS P5K-VM:

Виробник

ASUS

Модель

P5K-VM

Північний міст

Intel G33

Південний міст

Intel  ICH9

Процесорний роз'єм

LGA775

Процесори що підтримуються

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4

Системна шина, МГц

1333/ 1066 / 800 МГц

Пам'ять

DDR2 1066 / 800 / 667 МГц

Підтримка пам'яті

4 x 240-контактних DIMM  двохканальної архітектури до 8 Гб

Слоти розширення

1 x PCI-E x16
1 x PCI-E x4
2 x PCI 2.2

VGA

Intel GMA 3100
High Definition Video Processing  з максимальною роздільною здатністю 2048 x 1536 @ 75Гц
Максимальне використання до 256 Mб оперативної пам'яті
Підтримка DirectX 9.0b, OpenGL 1.5

Дискова підсистема

Південний міст ICH9 підтримує:
4 x Serial ATA 3.0 Гб/с

Додатковий контролер JMB368 підтримує:
1 x Ultra DMA 133/100/66/33

Звукова підсистема

Realtek ALC883, 8-канальний High-Definition Audio кодек коаксиальний S/PDIF
ASUS Noise Filter

Підтримка LAN

Мережевий контролер Marvell 88E8056 PCI-E Gigabit LAN
Підтримка AI NET2

IEEE 1394

FireWire контролерVIA VT6308S

Живлення

24-контактний роз'єм живлення ATX
4-контактний ATX12V роз'єм живлення

Охолоджування

Алюмінієвий радіатор на північному і південному мосту

Роз'єми для вентиляторів

1 x CPU
2 x корпусних вентилятора

Зовнішні порти I/O

1 x PS/2 порт для підключення клавіатури
1 x LPT
1 x коаксиальний S/PDIF
1 х IEEE 1394а
1 x VGA
6 x USB 2.0/1.1 порты
1 x LAN (RJ45)
8- канальний аудіо вихід

Внутрішні порти I/O

6 x USB
1 x FDD
4 х SATA
1 x IDE
1 х IEEE 1394а
1 х COM
1 x S/PDIF вихід
Аудіо роз'єми передньої панелі
System panel connector
Chassis Intrusion

BIOS

8 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Можливості розгону

Зміна частоти: FSB, PCI-Express, пам'яті.
Зміна напруги на: процесорі і пам'яті.

Фірмові технології

ASUS C.P.R.
ASUS AI Gear 2
ASUS AI Nap
ASUS Q-Fan
ASUS Noise Filter
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS Q-Connector
ASUS MyLogo 2
AI NET 2

Комплектація (важливе)

1 x SATA кабель
1 x SATA перехідник живлення
1 x UltraDMA кабель
1 x FDD кабель
1 x ASUS Q-Connector (USB, system panel)
Інструкція і керівництво
2 х CD с драйверами та ПЗ

Форм-фактор Розміри, мм

microATX   9.6"x 9.6"
244 x 244

Сайт виробника

http://www.asus.com/

Свіжа версія BIOS і драйверів може бути викачана з офіційної сторінки.

Середня вартість

Подивитися в price.ua.
Подивитися в price.ru.

Intel G33

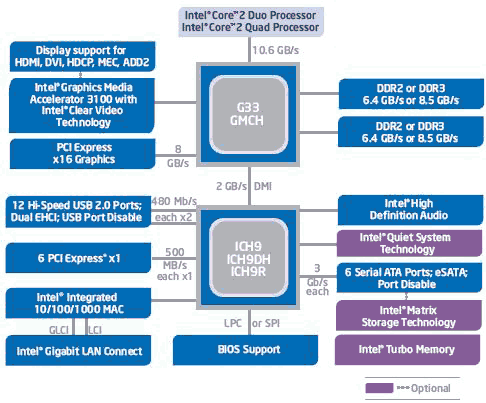

Спочатку, розглянемо архітектуру чіпсета Intel G33. Чіп північного моста G33 GMCH працює в зв'язці з новим південним мостом ICH9, що має 10 портів USB 2.0, до шести портів Serial ATA, і шести ліній PCI Express x1. Вбудоване графічне ядро Intel GMA 3100 підтримує технологію Intel Clear Video, що забезпечує покращені можливості відтворення відео високої чіткості і розширені можливості управління кольором ProcAmp. Крім того, максимальна роздільна здатність зображення, що виводиться, складає 2048x1536 при 75 Гц вертикальної розгортки, а об'єм  використовуваної оперативної пам'яті складає до 256 Мб.

ASUS P5K-VM

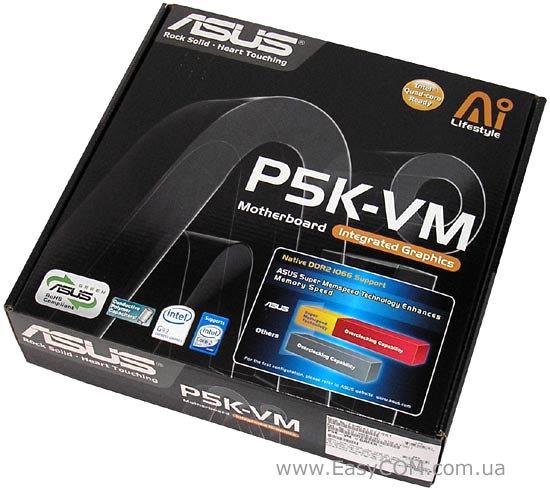

Материнська плата ASUS P5K-VM упакована в чорну картонну коробку, на якій відмічена підтримка процесорів Intel з чотирьохядерною архітектурою і показаний ефект від застосування фірмової технології ASUS Super Memspeed,  за допомогою якої вдається досягти кращого розгону модулів пам'яті DDR2-1066 в порівнянні з іншими виробниками материнських плат.

ASUS P5K-VM

На зворотному боці упаковки розміщена фотографія материнської плати ASUS P5K-VM і зроблений знову акцент на технології ASUS Super Memspeed, а також відмічені ще деякі корисні технології:

  • AI Gear2 – утиліта котра дозволяє керувати профілями балансування рівнів продуктивності і енергоспоживання системи, що визначають частоту процесора і напругу його живлення. За рахунок цієї технології можна зменшити енергоспоживання процесора і рівень шуму системи. Так, в режимі максимального енергозбереження можна досягти 50% знижень енергоспоживання процесора.
  • AI NAP – технологія дозволяє системі виконувати операції у фоновому режимі, такі як завантаження файлів з мережі з мінімальним енергоспоживанням.
  • ASUS Q-Connector – перехідник, створений для спрощення і прискорення процесу підключення до роз'єму фронт-панелі.
  • ASUS CrashFree BIOS 3 – утиліта автоматично поновлююча пошкоджений BIOS. Нею можна скористатися,  використовуючи CD з комплекту, а також флеш носій або Floppy диск, що містять файл з робочою версією BIOS.
  • ASUS EZ Flash 2 – утиліта дозволяє відновити BIOS прямо з меню його настройки і виключає необхідність використання DOS утиліт перепрошивки BIOS і згрузочної дискети.
  • ASUS MyLogo 2 – утиліта, що конвертує графічні файли в 256-колірне зображення потрібного формату для загрузочного фону BIOS.

ASUS P5K-VM

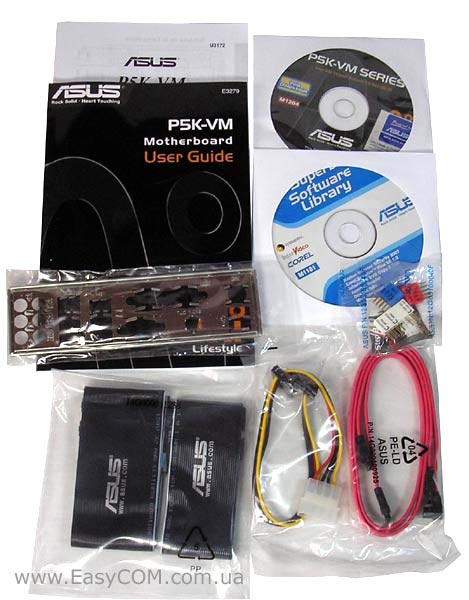

Комплектація материнської плати ASUS P5K-VM:

  • два CD-диски з ПЗ і драйверами до Windows Vista;
  • керівництво користувача англійською мовою, коротка інструкція по установці;
  • шлейф FDD;
  • шлейф UltraDMA 133/100/66;
  • шлейф Serial ATA;
  • перехідник живлення до пристроїв SATA;
  • фірмова наклейка;
  • ASUS Q-Connector (1хUSB, 1xFirewire, system panel);
  • заглушка на задню панель корпусу.

ASUS P5K-VM

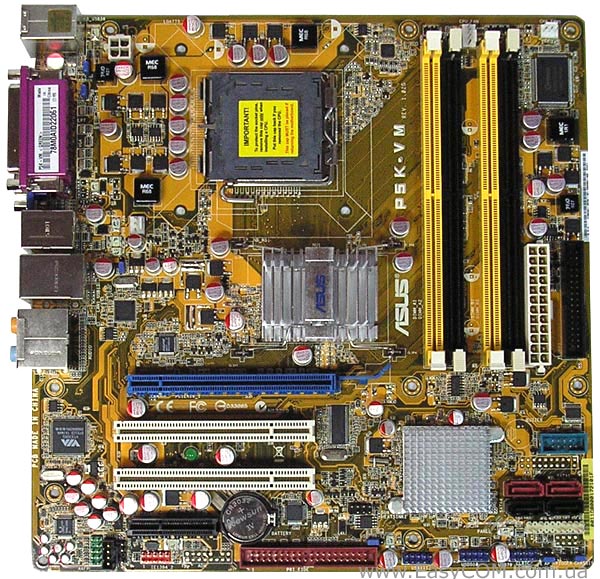

Материнська плата  ASUS P5K-VM, розпаяна на текстоліті форм-фактора microATX. Компоновка плати має тільки один серйозний недолік – доступ до клямок слотів оперативної пам'яті перекриватиметься довгою відеокартою, вставленою в роз'єм PCI-E x16. З позитивних моментів відзначимо, що на ASUS P5K-VM розпаяні тільки надійні конденсатори з твердотільним електролітом. Для охолодження північного моста, котрий виконує ще й функції відеоприскорювача, встановлений алюмінієвий радіатор стандартного середнього розміру.

ASUS P5K-VM

На південному мосту встановлений невеликий алюмінієвий радіатор, який помітно грівся під час тестування.  Південний міст Intel ICH9 підтримує чотири порти SATA II, без можливості формування RAID-масивів. Для підтримки єдиного роз'єму IDE, що розташовано з нижнього краю ASUS P5K-VM, встановлено додаткового контролера Jmicron JMB368, котрий підтримує UltraDMA 133/100/66/33.

Джампер скидання настройок BIOS розміщений в правому нижньому куту материнської плати. Для спрощення і прискорення процесу підключення до роз'єму фронт-панелі, що розташований у правому нижньому куту, в комплекті додається спеціальний Q-конектор. Крім того, в нижній частині  правої сторони материнської плати розміщені роз'єми шести внутрішніх портів USB і один COM порт.

ASUS P5K-VM

З лівого боку ASUS P5K-VM є два слоти PCI, один  PCIE х4, а також один слот для відеокарти PCIE х16. Тут же з краю встановлений HDA кодек 8-канального звуку  Realtek ALC883, і FireWire контролер VIA VT6308S, внутрішній порт якого розташований з нижнього краю материнської плати. Мережевий контролер  Marvell 88E8056, що підтримує режими 10/100/1000 Мбіт/с розпаяний недалеко від зовнішніх портів введення/виводу. Аудіо роз'єм фронт панелі розташований внизу з лівого боку, і підтримує підключення, як у форматі HDA, так і AC`97. Зелений світлодіодний індикатор наявності на материнській платі чергового живлення запаяний між роз'ємами PCI.

ASUS P5K-VM

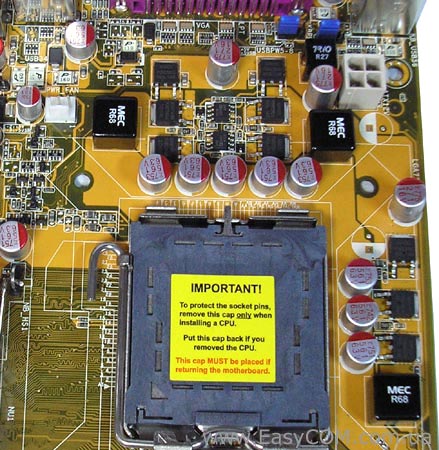

Трьохканальний стабілізатор живлення процесора на материнській платі ASUS P5K-VM зібраний на N-канальних польових транзисторах P0903BDG (25 В, 9,5 мОм, 50А).

ASUS P5K-VM

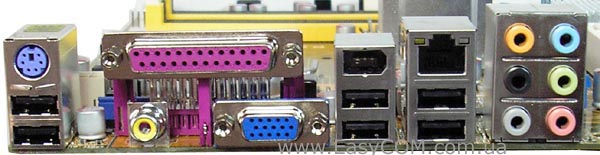

На задню панель виведені наступні порти: один PS/2 для клавіатури, шість портів USB, паралельний LPT, послідовний порт COM, роз'єм RJ45 для мережевих з'єднань, VGA відеовихід, коаксіальний S/PDIF, порт  IEEE 1394a і шість роз'ємів для 8-канального звуку.

ASUS P5K-VM

На материнській платі ASUS P5K-VM є три роз'єми для підключення вентилятора. Один 4-контактний для процесорного кулера розташований над слотами оперативної пам'яті, і ще два 3-контактних для корпусних вентиляторів, один з яких розміщений в правому верхньому кутку материнської плати, а другий з лівого боку, біля роз'ємів введення/виводу.

BIOS

У материнській платі ASUS P5K-VM використовується AMI BIOS, з хорошим набором настройок необхідних для розгону.

Настройки, що стосуються розгону знаходяться в розділі «Advanced». У підрозділі «JumperFree Configurstion», після того як ви виберете в пункті «AI Overclocking» призначений для користувача режим, (Manual) можна буде встановити, наступні параметри системи:

у пункті «Ratio CMOS Setting» встановити множник процесора від 6 до максимального;

ASUS P5K-VM

у «FSB Frequency» за допомогою ручного введення задати тактову частоту FSB від 100 МГц до 800 МГц з кроком 1 МГц;

у  «PCIE Frequency» змінювати частоту шини PCI Express від 100 до 150 МГц з кроком 1 МГц;

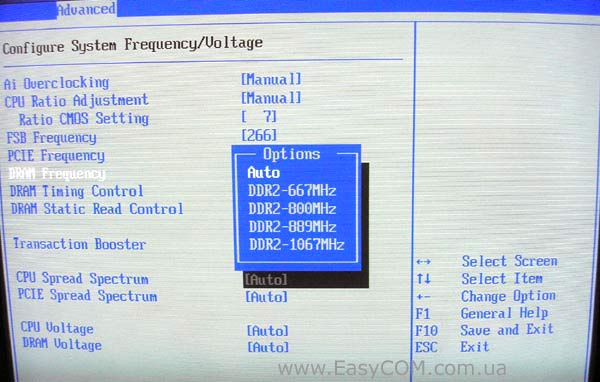

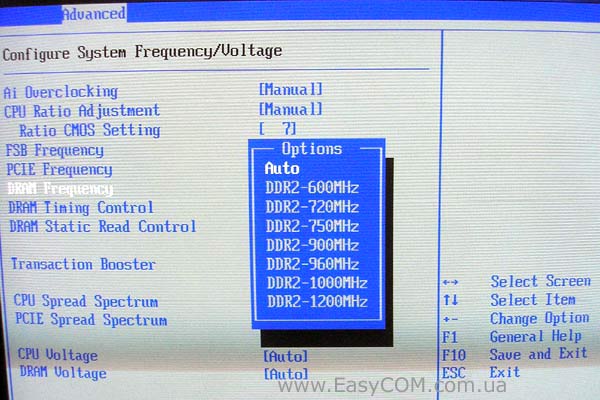

у «DRAM Frequency» можна вибрати робочу частоту пам'яті відповідну відношенню частоти DRAM/FSB як 5/4; 3/2; 5/3; 2/1.

При встановленні частоти FSB понад 293 МГц з'являються додаткові дільники для оперативної пам'яті відповідні відношенню частоти DRAM/FSB як 1/1; 6/5;  5/4; 3/2; 8/5;  5/3; 2/1.

Вибравши призначений для користувача режим настройки «DRAM Timing Control» можна задавати таймінги оперативної пам'яті (CL, RCD, RP, RAP, TWR, TRFC, TWTR, TRRD, TRTP).

У наступній настройці можна активувати режим «DRAM Static Read Control» прискорюючий роботу контроллера пам'яті.

У опції «Transaction Booster» можна, активувати режим що збільшує продуктивність підсистеми пам'яті.

Змінювати напругу живлення ядра процесора  можна в опції «CPU Voltage» від 1,15 В до 1,6 В з кроком  0,0125 В.

У пункті «DRAM Voltage» можна встановити напругу живлення пам'яті DDR2 від 1,8 В до 2,1 В, з кроком 0,1 В.

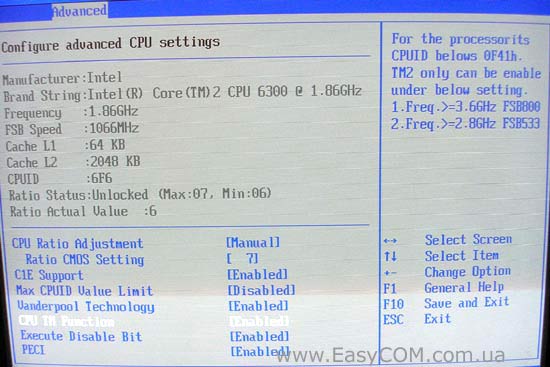

У підрозділі «CPU Configuration» можна активувати наступні технології процесорів Intel:

  • У пункті «CPU ratio adjustment» можна активувати призначений для користувача режим і фіксувати множник процесора від 6х до мах;
  • «C1E Support» - дозволяє відключення блоків процесора під час бездіяльності системи, щоб зменшити його енергоспоживання;
  • «Max CPUID Value Limit» - дана опція необхідна при використанні процесорів нової архітектури Core 2 Duo спільно із старими операційними системами, такими як Windows 95/98/Me. При її активуванні (Enable) занижується  «індефікационний номер» (CPUID) процесора, який стандартно ініціалізувався операційною системою при завантаженні. Це дозволяє не включати нові інструкції процесора, які «не зрозумілі» операційним системам, і таким чином уникнути конфлікту.
  • «Vanderpool Technology» - технологія, що дозволяє одночасно діставати доступ до апаратних засобів двом операційним системам, основний і гостьовий, яка запущена на віртуальній машині.
  • «CPU ТМ function» - дозвіл «тротлінга» процесора (пропуск тактових імпульсів, зниження тактової частоти і робочої напруги) у разі його перегріву.
  • «Execute Disable Bit» - дозвіл підтримки програмно-апаратного механізму захисту від переповнювання буфера, механізму що використовується багатьма шкідливими програмами для нанесення збитку або проникнення в систему.
  • «PECI» - включення технології Platform Environment Control Interface, яка забезпечує самостійну обробку свідчень термодатчиков і активізує функцію автоматичного управління швидкістю обертання процесорного кулера і корпусних вентиляторів.

Підрозділ Chipset / North Bridge Configuration включає наступні настройки:

  • «Memory Remap Feature» - настройка перепризначення сегменту оперативної пам'яті, який виділяється пристроям, необхідна для коректної роботи 64-бітних операційних систем з чотирма і більш гігабайтами оперативної пам'яті.
  • «Initiate Graphic Adapter» - встановлює черговість ініціалізації відеоприскорювача. Можливі настройки: [IGD], [PCI/IGD], [PCI/PEG], [PEG/IGD], [PEG/ PCI].
  • «Internal Graphics Adapter» - включає інтегрований відеоприскорювач і встановлює розмір кадрового буфера для 2D режиму.  Можливі настройки: [Disable], [Enabled, 1MB], [Enabled, 8MB]. При використанні великої роздільної здатності робочого стола слід вибрати настройку з більшим значенням.
  • «PEG Force x1» - дозволяє виділити для слота PCI-E x16 тільки одну лінію даних.

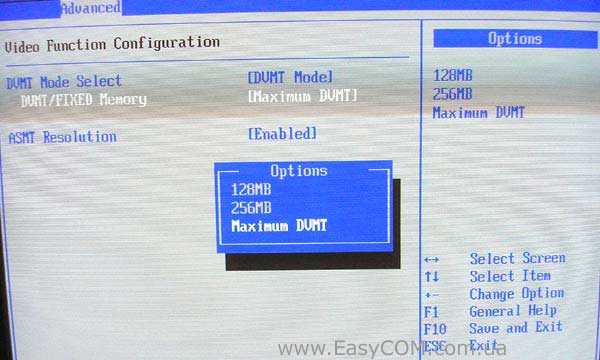

У меню «Video Function Configuration» можна включити режим DVMT, який дозволяє динамічно змінювати величину використовуваної пам'яті для інтегрованого графічного ядра. Крім того, кількість оперативної пам'яті, що виділяється для потреб інтегрованого відео прискорювача, можна обмежити значенням рівним 128 Мб або 256 Мб.

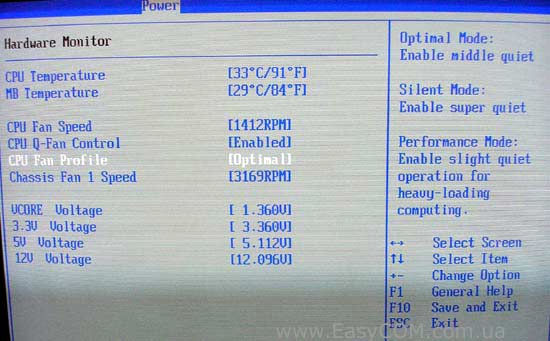

У вікні Hardware Monitor можна стежити за:
- температурою процесора і материнської плати;
- швидкістю обертання процесорного кулера, і корпусного вентилятора;
- напругою живлення ядра процесора;
- велічиной напругу основних ліній живлення 3.3В, 5В, 12В.

У пункті «CPU Q-Fan Control» можна активувати фірмову технологію автоматичного управління швидкістю вентилятора процесорного кулера Q-Fan і вибрати необхідний вам профіль.

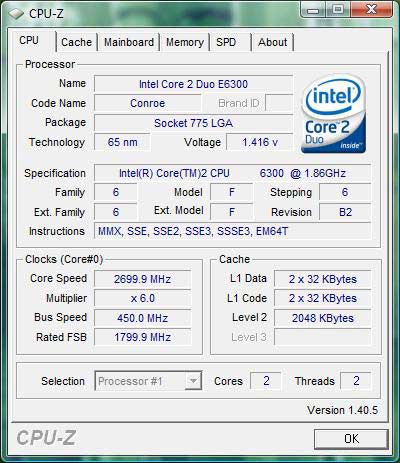

Проводячи стандартну процедуру випробування можливостей системної шини, ми змогли підняти її частоту до 450 МГц.

ASUS P5K-VM

Тестування

Для перевірки можливостей материнських плат використовувалося наступне устаткування.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/видув

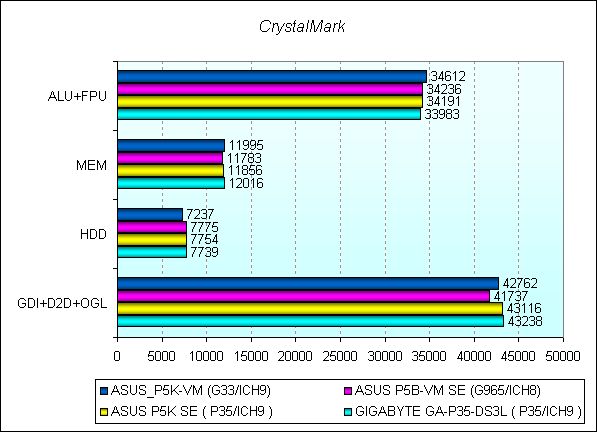

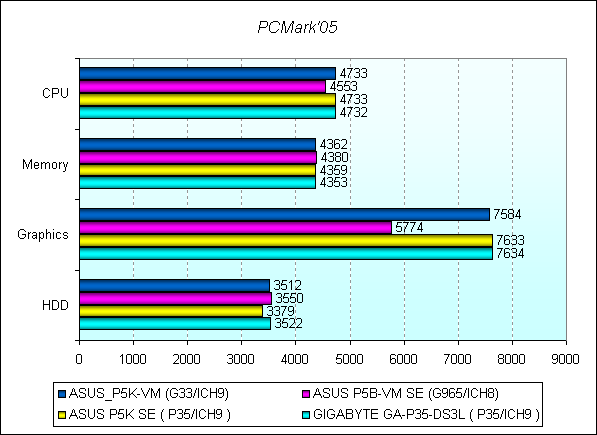

Материнська плата  ASUS P5K-VM показує відмінний  рівень продуктивності практично ні в чому не поступаючись опонентам.

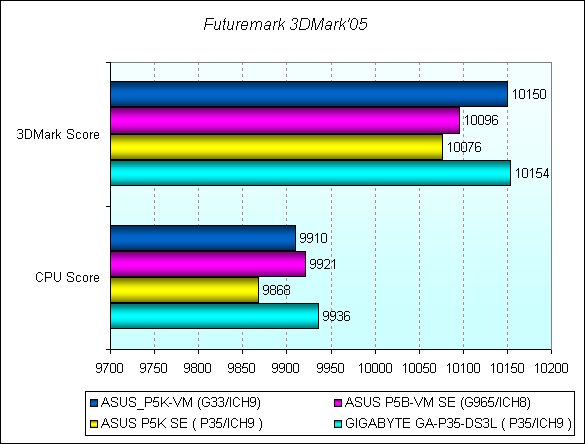

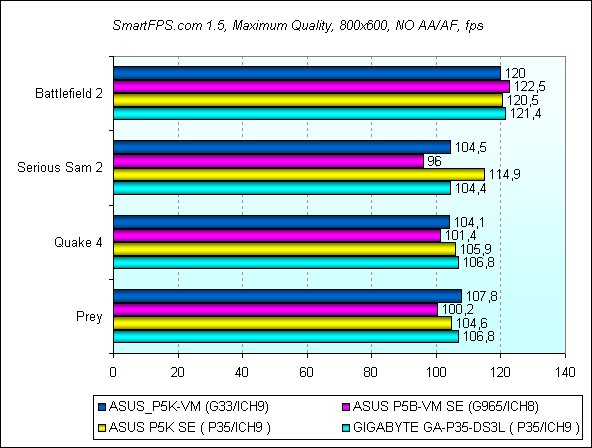

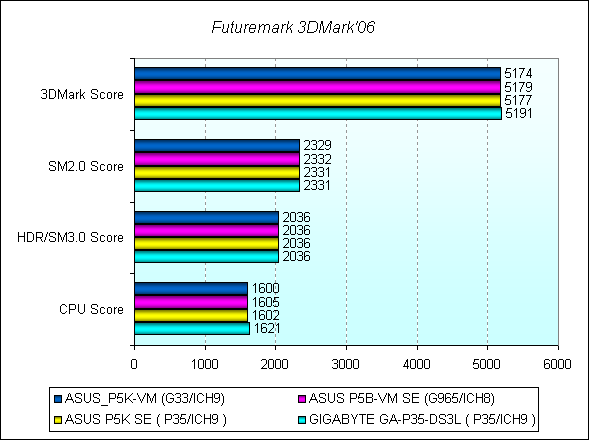

Велика різниця результатів в графічному тесті PCMark`05 була отримана за рахунок застосування різних версій драйверів відеокарти.

Тестування материнської плати ASUS P5K-VM на інтегрованому відеоприскорювачі Intel GMA 3100



ASUS P5B-MX/WiFi-AP

ASUS P5B-VM SE

ASUS P5K-VM



GMA 3000

GMA X3000

GMA 3100

PCMark'05







Score

3999

3979

3810

CPU

4515

4687

4719

Memory

4261

4346

4346

Graphics

1750

1925

1377

CrystalMark







ALU+FPU

33965

34089

34347

MEM

10607

11522

11718

GDI+D2D+OGL

7701

8390

10267

Futuremark 3DMark'05







3DMark Score

678

717

816

CPU Score

5824

6021

6324

Futuremark 3DMark'06







3DMark Score

271

323

327

SM2.0 Score

124

152

150

SmartFPS.com 1.5

800x600 (60Hz),NO AA/AF, fps







Serious Sam 2

6,4

7

12.8

Quake 4

4

4,1



Prey

4,1

4,2

9.1

Результати графічного ядра  Intel GMA 3100 досить слабкі, як для ігрового 3D-прискорювача, але достатні для перегляду відео і роботи з офісними програмами. Якщо ж порівнювати отримані показники графічного ядра GMA 3100 з подібними інтегрованими рішеннями Intel GMA 3000 і Intel GMA X3000, то серйозної різниці між ними ми не побачимо. Хоча потрібно відмітити, що  Intel GMA 3100 виглядає все ж таки трішки краще.

Висновки

З материнської плати ASUS P5K-VM  вийде хороша основа для робочої, але ймовірніше домашньої комп'ютерної системи, яка розрахована на роботу з мультимедійними програмами. Вона поєднує в собі відмінну продуктивність, непоганий, але зовсім не ігровий, вбудований відеоадаптер і хороші можливості розгону, навіть при використанні недорогих модулів пам'яті за рахунок наявності в BIOS знижуючих дільників частоти. Платформу цілком можна рекомендувати і як основу для ігрового комп'ютера, але тільки середнього рівня, оскільки охолоджування чіпсета достатньо слабке. Трохи відлякує підвищена вартість цієї плати, але це пов'язано з новизною чіпсета, що підтримує 1333 МГц системну шину і майбутні процесори сімейства Penryn,  виконані по 45 нм технології. Крім того, з позитивних якостей материнської плати ASUS P5K-VM можна виділити підтримку фірмових технологій ASUS, покликаних зменшити енергоспоживання, і оснащеність тільки надійними полімерними конденсаторами.

Достоїнства:

  • висока продуктивність;
  • підтримка процесорів що працюють на 1333 МГц системній шині і виконаних по 45 нм технології;
  • хороші можливості розгону;
  • всі встановлені конденсатори є полімерними;
  • вбудований контролер FireWire;
  • інтегрований відеоприскорювач Intel GMA 3100;
  • 8-канальний звук.

Недоліки:

  • висока вартість;
  • слабке охолоджування;
  • мала кількість слотів для пристроїв PCI-E x1;
  • відсутність DVI виходу.

Автор: Дмитро Масюк
Переклад: Олександр Черноіван

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.

Обговорити на форумі>>>

Стаття прочитана раз(и)
Опубліковано : 03-11-2007
