Огляд материнської плати ASUS P5GC-MX

Материнська плата, яку ми тестуємо в нашому огляді, призначена для дуже економічних споживачів. Головні її переваги - це підтримка двоядерних процесорів Intel і наявність інтегрованого відеоприскорювача. На жаль, материнська плата  ASUS P5GC-MX  має тільки 800 МГц системну шину, тому до неї підійдуть лише процесори з лінійок Core 2 Duo E4x00 і  Pentium Dual-Core E2xx0, а також нові Celeron CS 4x0 . Фактично,  ASUS P5GC-MX  являє собою найдешевший варіант з інтегрованим відео і підтримкою двоядерних процесорів Intel на архітектурі Core від компанії ASUS. Цим саме вона і цікава при збиранні комп'ютера для офісних потреб.

Специфікація материнської плати ASUS P5GC-MX:

Виробник

ASUS

Модель

P5GC-MX

Чіпсет

Intel 945GC / ICH7

Процесорний роз’єм

LGA775

Підтримувані процесори

Intel Core 2 Duo / Pentium D / Pentium 4 / Celeron D

Системна шина, МГц

800/ 533 МГц

Пам'ять, яка використовується

DDR2 533/ 400 МГц

Підтримка пам'яті

2 x 240-контактних DIMM  двоканальної архітектури до 2 Гб

VGA

Intel GMA 950
Максимальна роздільна здатність: 2048х1536@75МГц

Слоти розширення

1 x PCI-E x16@16
1 x PCI-E x1
2 x PCI 2.2

Дискова підсистема

ICH7 підтримує:
4 x Serial ATA 3.0Гб/с
1 x Ultra DMA 100/66/33

Звукова підсистема

Кодек 6-канальнго звуку Azalia ALC883
High Definition Audio

Підтримка LAN

Мережний контролер Attansic L2, 10/100 Мб

IEEE 1394

N/A

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюміньовий радіатор

Роз’єм для вентиляторів

1 x CPU
1 x корпусний вентилятор

Зовнішні порти I/O

1 x Паралельний порт принтера
2 x PS/2 порти для підключення клавіатури і миші
4 x USB 2.0 порти
1 x VGA
1 х COM порт
1 x LAN (RJ45)
6 канальний аудіо вихід

Внутрішні порти I/O

4 x USB
4 х SATA
1 x FDD роз’єм
1 x IDE
1x S/PDIF вихід роз’єм
1 x CD In
1 x S/PDIF вихід
High Definition Front panel audio connector

BIOS

4 Mb Flash ROM, AMI BIOS, Pn, DMI2.0, Wf2.0, SM BIOS 2.3

Можливості розгону

немає

Фірмові технології

ASUS CrashFree BIOS 2
ASUS Q-Fan
ASUS EZ Flash
ASUS MyLogo

Комплектація (важливе)

1 x SATA кабель
1 x SATA кабель живлення
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Інструкція
2 х CD із драйверами

Форм-Фактор Розміри, мм

microATX
245 x 183

Сайт виробника

http://www.asus.com.tw/

Свіжа версія BIOS може бути завантажена з офіційної сторінки.
Драйвера для материнської плати можна завантажити з офіційного сайту.

Беручи до уваги графічний контролер Intel GMA 950,  яким оснащена материнська плата ASUS P5GC-MX , можна додати, що 256  розрядне ядро працює на тактовій  частоті 400 МГц, підтримує OpenGL 1.4 і DirectX   9.0b (Pixel Shader 2.0), а також має програмну підтримку Vertex Shader 3.0 і Transform and Lighting. Повну специфікацію графічного ядра Intel GMA 950   можна знайти на офіційній сторінці виробника.

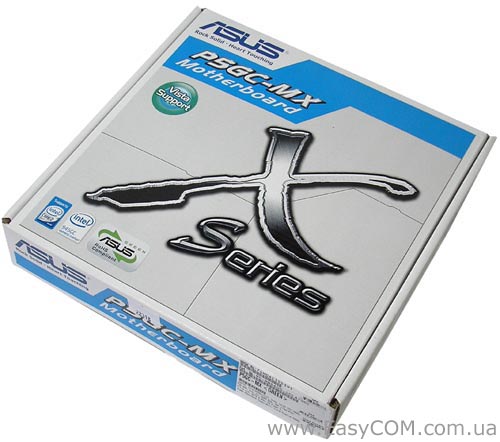

Материнська плата впакована у невелику синьо-білу  картонну коробку, на якій позначена підтримка  операційної системи Windows Vista.

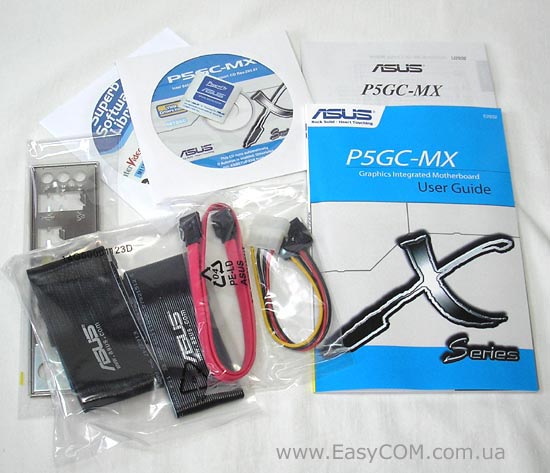

Материнська плата ASUS P5GC-MX має невелику комплектацію.

В комплект входить:

  • материнська плата;
  • два CD-Диски із драйверами до Windows Vista і ПЗ;
  • посібник користувача, коротка інструкція з встановлення,
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • шлейф Serial ATA;
  • перехідник живлення SATA з двома роз’ємами
  • заглушка на задню панель корпусу.

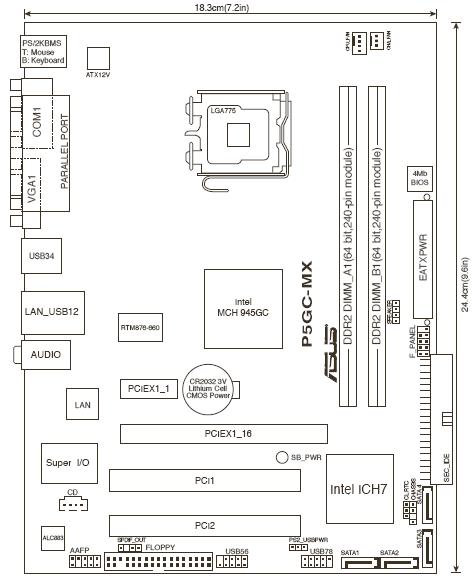

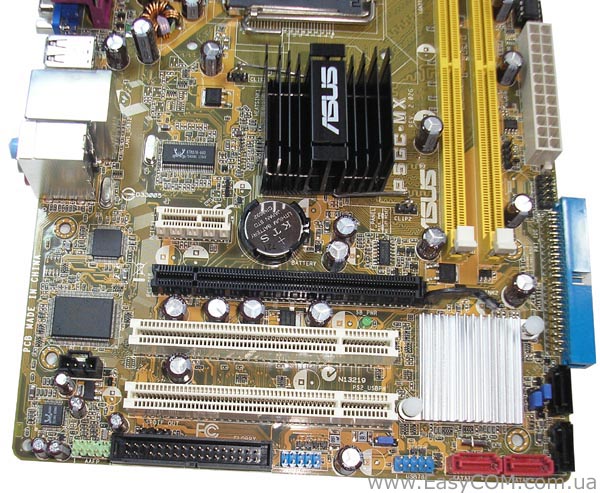

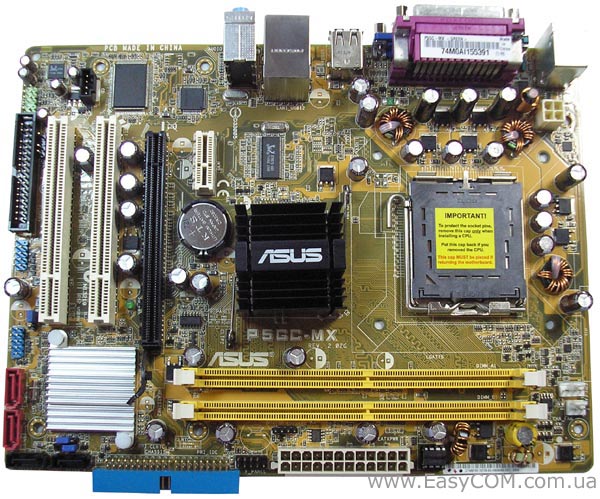

Материнська плата ASUS P5GC-MX заснована на текстоліті форм фактора MicroATX. Чіп північного мосту прохолоджується алюміньовим радіатором середнього розміру, який пофарбовано в чорний колір. На південному мосту встановлено зовсім вже маленький радіатор з того ж матеріалу. Компонування плати вийшло досить гарним. Абсолютно всі роз’єми для зовнішніх пристроїв рознесені по краям плати, а заскочки слотів оперативної пам'яті не будуть перекриватися, якщо встановити відеокарту.  На материнській платі маємо тільки два роз’єми DIMM з можливістю розширення банків пам’яті до 2 Гб.

Єдиний момент, який не сподобався в компонуванні - це обернутий роз’єм IDE. Для дискової підсистеми на материнській платі також маємо чотири роз’єми SATA, але без можливості організації RAID-Масивів. Для плат розширення присутні два слота PCI, один  PCIE х1 і один слот для відеокарти PCIe х16. Крім цього, плата має вісім портів USB, половина з  яких виведена на задню панель і один роз’єм FDD. На ASUS P5GC-MX встановлено HDA кодек шестиканального звуку  Realtek ALC 883 і мережний  контролер  Attantsic L2 , який підтримує режими 10/100 Мбіт/с. По середині нижньої частини знаходиться світлодіодний індикатор наявності на материнській платі чергового живлення.

3-фазний стабілізатор живлення процесора відповідає вимогам PCG 06 (підтримує VRM11).  Схема живлення зібрана на потужних польових транзисторах 85T03GH (30 В, 6 мОм, 75 А) і конденсаторах з рідким електролітом.

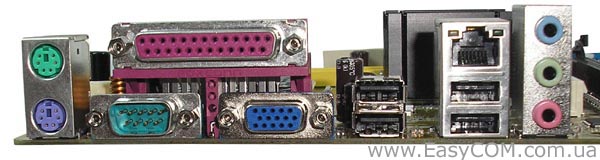

На задній панелі виведені наступні порти: два PS/2 для клавіатури і миші, паралельний (LPT),  аналоговий (VGA) відеовихід, три аудіо порта, які перемикаються, чотири роз’єми USB, роз’єм RJ45 для мережних з'єднань, COM порт.

Роз’єм живлення кулера і корпусного вентилятора  розташовані поруч, у верхній частині над слотами для оперативної пам'яті.

BIOS

В материнській платі ASUS P5GC-MX використовується AMI BIOS з дуже обмеженим набором налагоджень. Зокрема настроювання, необхідні для розгону в BIOS, відсутні, хіба що маємо можливість управління оперативною пам’яттю.

Вибір робочої частоти пам'яті (DDR 2-400/533) і зміна таймінгів пам'яті (CL, RCD, RP, RAS, 1T/2T).

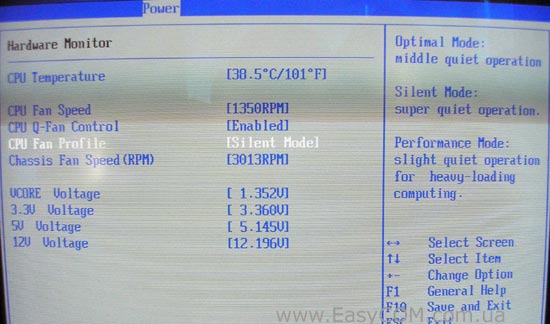

У вікні Hardware Monitor можна стежити за:
- температурою процесора;
- швидкістю обертання процесорного кулера та корпусного вентилятора;
- напругою живлення ядра процесора;
- величиною напруги основних ліній  живлення 3.3В, 5В, 12В.

Можна активувати функцію автоматичного контролю швидкістю обертання процесорного кулера Q-Fan і вибрати відповідний для вас режим регулювання.

Тестування

Для перевірки можливостей материнських плат використовували наступне обладнання.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR 2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

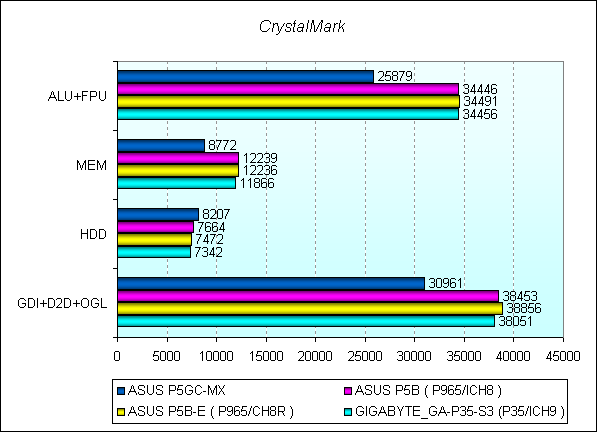

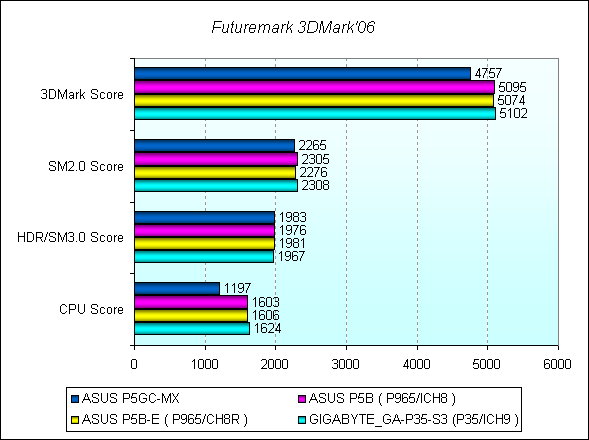

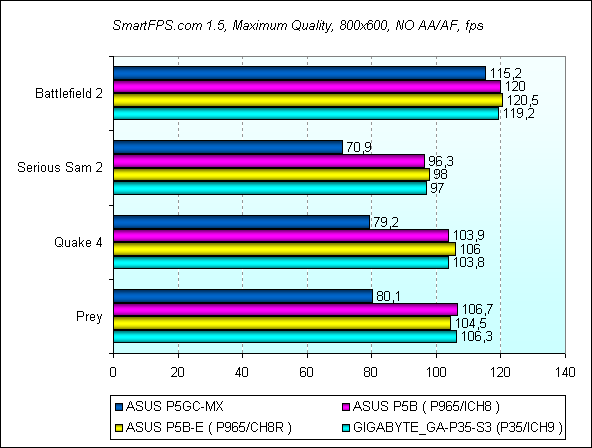

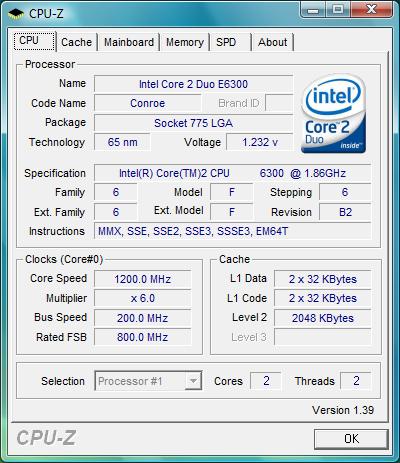

Через те, що ми для тестування використовуємо процесор Intel Core 2 Duo E6300, який номінально працює на 1066 МГц системній шині, то відповідно працювати на рівні своїх стандартних можливостей на материнській платі ASUS P5GC-MX з 800 МГц шиною, він не зміг. Тому практично всі результати завідомо виявилися нижче, ніж у порівнюваних опонентів. А саме тестування носить лише ознайомчий характер та демонструє можливості роботи під операційною системою Windows Vista.

Тестування материнської плати на інтегрованому відеоприскорювачі Intel GMA 950



ASUS P5GC-MX



Intel GMA 950

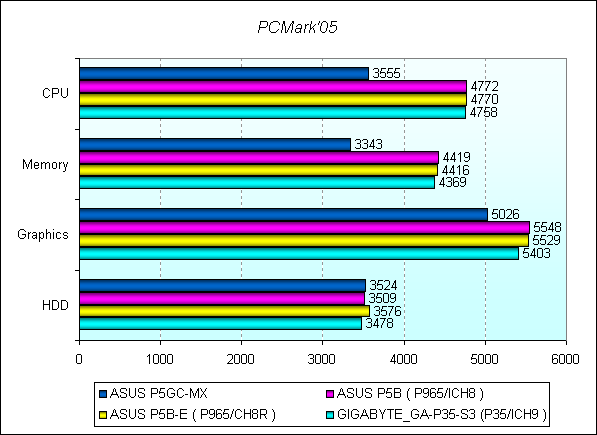

PCMark'05



Score

3061

CPU

3531

Memory

3317

Graphics

1139

CrystalMark



ALU+FPU

2579

MEM

8579

GDI+D2D+OGL

9004

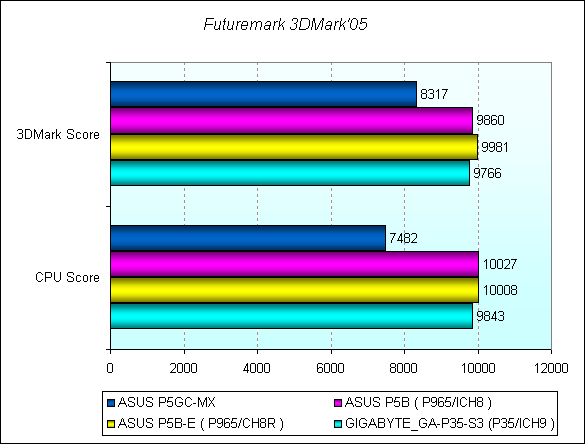

Futuremark 3DMark'05



3DMark Score

627

CPU Score

4822

Futuremark 3DMark'06



3DMark Score

240

SM2.0 Score

210

HDR/SM3.0 Score

n/a

CPU Score

1133

SmartFPS.com 1.5( 800x600 (60Hz),NO AA/AF,) fps



Serious Sam 2

9

Quake 4

n/a

Prey

n/a

Battlefield 2

n/a

Інтегрованого відеоприскорювача цілком буде досить для виконання офісних завдань, а ось про ігри і вимогливі 3D-додатки доведеться забути. Хоча потрібно відзначити, що Intel  для підтримки ноутбуків на подібній платформі оприлюднив перелік ігор, які цілком сумісні з інтегрованим прискорювачем.

Висновки

Бюджетна материнська плата ASUS P5GC-MX - це  непогане рішення, з погляду вартості, для збирання платформи із сучасним двоядерним процесором Intel для офісних потреб. Можливостей інтегрованого відеоприскорювача Intel GMA 950 цілком буде достатньо, щоб стати непоганою альтернативою відеокарті початкового рівня.  З погляду розгону системи - материнська плата ASUS P5GC-MX стає чи ледве не гіршим варіантом, через те, що підтримує системну шину до 800 МГц і не містить яких-небудь налагоджень в BIOS призначених для таких цілей.

Позитивні якості:

  • низька вартість;
  • інтегрований відеоприскорювач Intel GMA 950;
  • 6-канальний звук High Difinition Audio.

Недоліки:

  • підтримка системної шини до 800 МГц;
  • незначна кількість налагоджень в BIOS.
