Огляд материнської плати ASUS P5B-VM SE

Вибір недорогої і продуктивної платформи, призначеної більше для роботи з офісними додатками, доводить до думки підібрати материнську плату з інтегрованою графічною картою. Основні позитивні риси такого рішення:  заощадження коштів, які повинні були піти на придбання зовнішньої відеокарти, а також менше загальне енергоспоживання системи, яка забезпечує тільки необхідний мінімум продуктивності відеопідсистеми. Зараз на ринку маємо багато цікавих подібних пропозицій. Одне з них потрапило в наші руки - це материнська плата ASUS P5B-VM SE з серії P5B тогорічного релізу, на чіпсеті G965. Цього року Intel випустила нові чіпсети G31, G33, Q35 і G35 оснащені вбудованими графічними прискорювачами. Якщо порівнювати можливості вбудованих графічних ядер попередньої і нової лінійки чіпсетів, то вони стали не набагато кращими. Так, наприклад, тільки чіпсет G35 отримав підтримку DirectХ 10, Shader Model 4.0, OpenGL 2.0 і частоту ядра рівну 667 МГц, а чіпсети G31/G33 мають дуже схожі з G965 характеристики відеоядра і відповідно продуктивність. Основними перевагами нових чіпсетів є підтримка 1333 МГц системної шини і підтримка процесорів, які виконані по 45 нм технології та готуються до випуску. Проте, ці обидві позитивні якості поки мало цікавлять, коли збирається недорога робоча система, а саме така найчастіше і потрібна, бо мова йде про заощадження. Зате, завдяки виходу нових рішень, стали трохи дешевші материнські плати на чіпсетах попереднього покоління. Поки ще залишаються в продажі такі моделі як ASUS P5B-VM SE, що не дуже поступаються, стосовно можливостям, новим моделям, але при цьому мають більш привабливу вартість.

ASUS P5B-VM SE

Специфікація материнської плати ASUS P5B-VM SE:

Виробник

ASUS

  Модель

P5 B-VM SE

Північний міст

Intel G965

Південний міст

Intel  ICH8

Процесорний роз’єм

LGA775

Підтримувані процесори

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4

Системна шина, МГц

1066 / 800 /533  МГц

Пам'ять, яка використовується

DDR2 800 / 667 / 533 МГц

Підтримка пам'яті

4 x 240-контактних DIMM  двоканальної архітектури до 8 Гб

Слоти розширення

1 x PCI-E x16
1 x PCI-E x1
2 x PCI 2.2

VGA

Intel GMA X3000
High Definition Video Processing  з максимальною роздільною здатністю 2048 x 1536 @ 75Гц
Максимальне використання до 256MB оперативної пам'яті
Підтримка DX 9, OpenGL 1.5, Pixel Shader 3.0

Дискова підсистема

Південний міст ICH8 підтримує:
4 x Serial ATA 3.0 Гб/с

Додатковий контролер JMB368  підтримує:
1 x Ultra DMA 133/100/66/33

Звукова підсистема

Realtek ALC883, 6-канальний High-Definition Audio кодек коаксіальний S/PDIF

Підтримка LAN

Мережний контролер Attansic L1 PCI-E Gigabit LAN

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюміньовий радіатор на північному і південному мосту

Роз’єми для вентиляторів

1 x CPU
1 x корпусного вентилятора

Зовнішні порти I/O

2 x PS/2 порт для підключення клавіатури і миші
1 x LPT
1 x COM порт
1 x VGA
4 x USB 2.0/1.1 порти
1 x LAN (RJ45)
6 канальний аудіо вихід

Внутрішні порти I/O

6 x USB
1 x FDD
4 х SATA
1 x IDE
1x S/PDIF вихід
Аудіо роз’єм передньої панелі
System panel connector
Chassis Intrusion

BIOS

8 Mb Flash ROM, AMI BIOS, Pn, DMI2.0, Wf2.0, SM BIOS 2.4, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

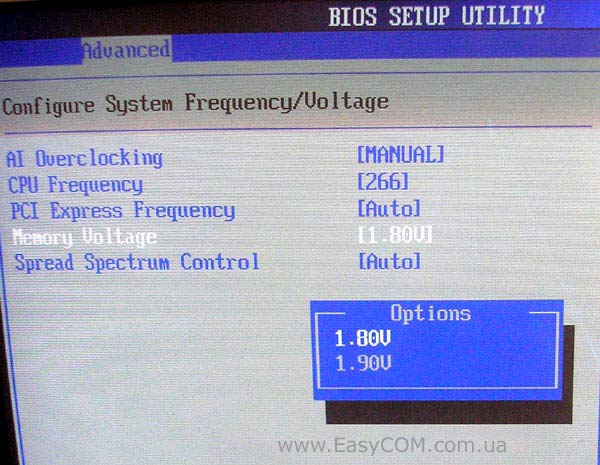

Можливості розгону

Зміна частоти: FSB , PCI-Express, пам'яті.
Зміна напруги на: пам'яті.

Фірмові технології

ASUS C.P.R.
ASUS Q-Fan
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2

Комплектація (важливе)

1 x SATA кабель
1 x SATA перехідник живлення SATA
1 x UltraDMA кабель
1 x FDD кабель
Інструкція і посібник
2 х CD з драйверами і ПЗ

Форм-фактор Розміри, мм

microATX   9.6"x 8.4"
244 x 213

Сайт виробника

http://www.asus.com/

Свіжа версія BIOS може бути завантажена з офіційної сторінки.

Средняя цена

Посмотреть в price.ua.
Посмотреть в price.ru.

intel g965

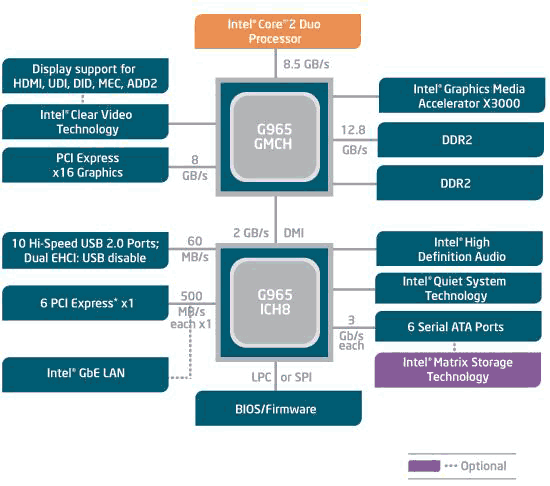

Спочатку розглянемо архітектуру чіпсету Intel G965.  Цей чіпсет підтримує пам'ять DDR 2-800 і тільки 1066 МГц системну шину. Південні мости серії ICH8 мають 10 портів USB 2.0 і до шести портів Serial ATA. Функцію графічного ядра виконує Intel GMA X3000, який має частоту вбудованого RAMDAC 400 МГц і  здатен підтримувати максимальну роздільну здатність 2048x1536 при 75 Гц вертикального розгорнення.  Чіпсет Intel G965 підтримує технологію Intel Clear Video, яка забезпечує покращенні можливості відтворення відео високої чіткості, чітке зображення з поліпшеним перетворенням розгорнення через рядок і розширені можливості керування кольором ProcAmp.

ASUS P5B-VM SE

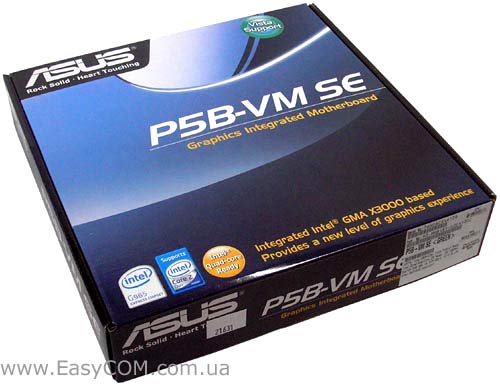

Материнська плата ASUS P5B-VM SE упакована в чорно-синю картонну коробку, на якій зазначена підтримка операційної системи  Windows Vista, процесорів Intel з чотириядерною архітектурою і наявність інтегрованого відеоприскорювача Intel GMA X3000.

ASUS P5B-VM SE

На звороті упаковки розміщена фотографія материнської плати ASUS P5B-VM SE і зроблений знову акцент на підтримці чотириядерних процесорів і наявності фірмових утиліт:

  • ASUS CrashFree BIOS 3  - утиліта автоматично відновлює ушкоджений BIOS. Їй можна застосувати, якщо скористатися CD, що присутній в комплекті, а також флеш-носієм або Floppy-диском, які мають файл оновленої версії BIOS.
  • ASUS EZ Flash 2  - утиліта, яка дозволяє оновити версію BIOS безпосередньо з меню його налагодження, і виключає необхідність використання DOS утиліт перепрошивання BIOS і дискети завантаження.
  • ASUS Q-Fan - технологія автоматичного керування швидкістю обертів процесорного вентилятора.
  • ASUS MyLogo 2 - утиліта, яка конвертує графічні файли в 256-кольорове  зображення потрібного формату для фону завантаження BIOS.

ASUS P5B-VM SE

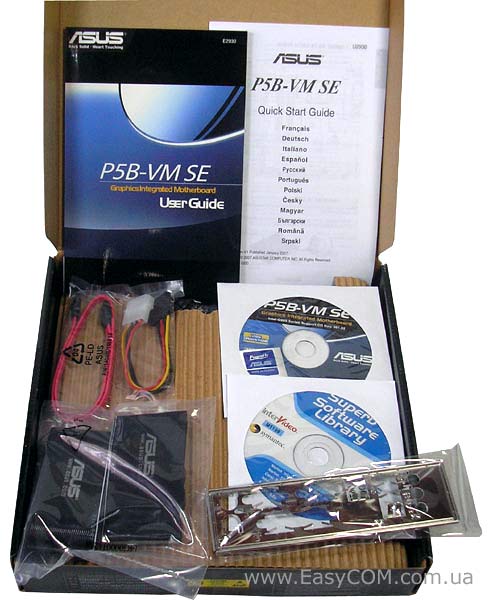

Комплектація материнської плати ASUS P5B-VM SE:

  • два CD-диски з ПЗ і драйверами до Windows XP і Vista;
  • посібник користувача англійською мовою, коротка інструкція з встановлення,
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • шлейф Serial ATA;
  • перехідник живлення до пристроїв SATA;
  • фірмова наклейка;
  • заглушка на задню панель корпусу.

ASUS P5B-VM SE

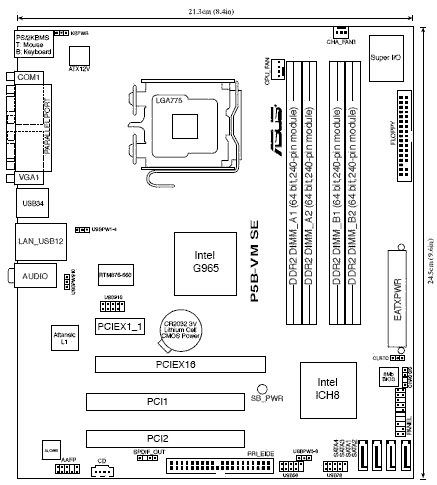

Материнська плата ASUS P5B-VM SE розпаяна на текстоліті форм-фактора microATX. Компонування плати дуже гарне і не має серйозних зауважень. Оскільки ASUS P5B-VM SE належить до класу бюджетних, то надійні полімерні конденсатори встановили лише у вузлі стабілізації живлення процесора (VRM), а всі інші конденсатори на материнській платі зі звичайним рідким електролітом. Для охолодження північного мосту, який виконує функції відеоприскорювача, на ньому встановлений алюміньовий радіатор стандартного середнього розміру, пофарбований у чорний колір.

ASUS P5B-VM SE

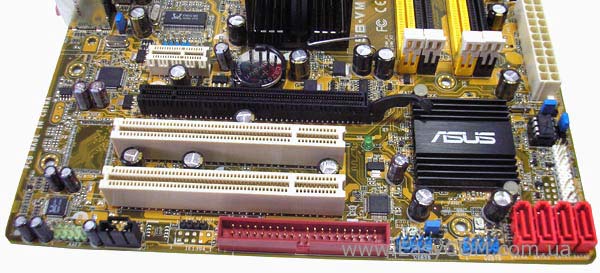

На південному мосту встановлений маленький алюміньовий радіатор, також пофарбований у чорний колір з маркуванням назви компанії «ASUS».  Південний міст Intel ICH8 підтримує чотири порти SATA II, без можливості формування RAID-масивів. Для підтримки єдиного роз’єму IDE, розташованого з нижнього краю ASUS P5B-VM SE, встановлений додатковий контролер JMB368, підтримуючий Ultra DMA 133/100/66/33. Джампер  скидання налагоджень BIOS розміщений під 24-контактним роз’ємом живлення, з правого краю материнської плати. Роз’єм фронт-панелі не має кольорового забарвлення, до того ж у комплекті відсутній, звичний для материнських плат ASUS, спеціальний Q-коннектор, тому при підключенні потрібно буде скористатися наведеною поряд схемою або посібником користувача. Зелений світлодіодний індикатор наявності на материнській платі чергового живлення запаяний між роз’ємами PCI і південним мостом.

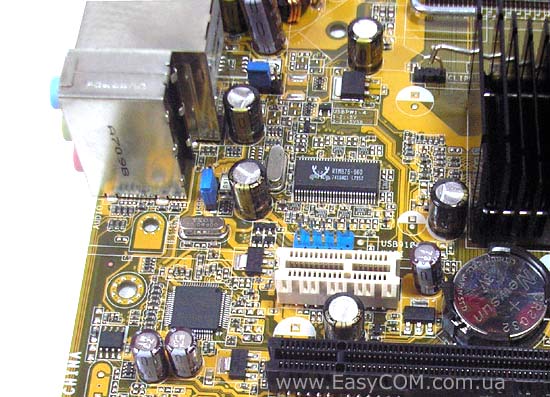

ASUS P5B-VM SE має два  слота PCI, один  PCIE х1, а також один слот для відеокарти PCIE х16.  З лівого боку на материнській платі встановлено HDA кодек шестиканального звуку Realtek ALC883, і мережевий  контролер  Attansic L1, який підтримує режими 10/100/1000 Мбіт/с. Аудіо роз’єм фронт панелі розташований знизу з лівого боку, і підтримує підключення, як у форматі HDA, так і AC'97.

ASUS P5B-VM SE

Крім цього,  на нижньому краю материнської плати розташовані чотири порти USB і ще два розпаяні біля панелі введення/виводу. Тут саме, біля  роз’ємів введення/виводу, в текстоліті материнської плати зроблений монтажний отвір для  модуля WiFi, який може бути встановлений на більш функціональній модифікації плати або можна спробувати докупити окремо.

ASUS P5B-VM SE

Стабілізатор живлення процесора на материнській платі ASUS P5B-VM SE трьохканальний.

ASUS P5B-VM SE

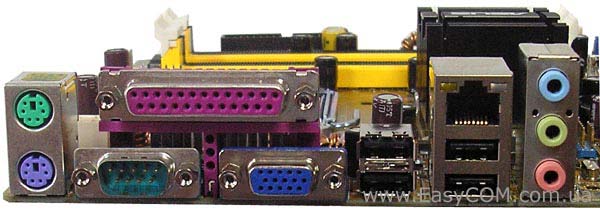

На задню панель виведені наступні порти: два PS/2 для клавіатури і миші,  три аудіо порти, які перемикаються, чотири роз’єми USB, роз’єм RJ45 для мережевих з'єднань, паралельний LPT, послідовний COM порт і VGA відеовихід.

ASUS P5B-VM SE

На материнській платі ASUS P5B-VM SE маємо два роз’єми для вентилятора. Один 4-контактний для процесорного кулера, розташований з правого боку від процесорного роз’єму, а інший 3-контактний для корпусного вентилятора знаходиться вище слотів  оперативної пам'яті.
