Огляд материнської плати ASUS P5B-E

03-07-2007

Ми нещодавно виклали огляд материнської плати ASUS P5B на чіпсеті Intel P965 Express, тепер пропонуємо ознайомитися з платою цієї ж лінійки, з ASUS P5B-Е, яка має принципову особливість - підтримка інтерфейсу передачі даних FireWire. Крім цього, в платі замінено чіп південного мосту, замість Intel  ICH8 встановлений Intel  ICH8R, який підтримує шість портів  Serial ATA II з можливістю організації масивів RAID 0, 1, 5 і 10. Материнська плата ASUS P5B-Е приблизно на 10-15 у.о. дорожче моделі ASUS P5B, тому маємо сенс протестувати її та  ретельно простежити за відмінностями, які присутні в платах.

зовнішній вигляд материнської плати ASUS P5 B-E

Специфікація материнської плати ASUS P5B-E:

Виробник

ASUS

Модель

P5B-E

Північний міст

Intel P965

Південний міст

Intel  ICH8R

Процесорний роз’єм

LGA775

Підтримувані процесори

Intel Core 2 Quad / Intel Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4 / Celeron D

Системна шина, МГц

1333 / 1066 / 800 / 533 МГц

Пам'ять, яка використовується

DDR2 800 / 667 / 533 МГц

Підтримка пам'яті

4 x 240-контактних DIMM  двоканальної архітектури до 8 Гб

Слоти розширення

1 x PCI-E x16
3 x PCI-E x1
3 x PCI 2.2

Дискова підсистема

Південний міст ICH8R підтримує:
6 x Serial ATA 3.0Гб/с із підтримкою RAID 0, 1, 5 і 10

Додатковий контролер JMicron JMB363 підтримує:
1 x Ultra DMA 133 / 100/66/33
1 x Serial ATAI/II
1 x External Serial ATA 3Gb/s (SATA On-the-Go) SATA RAID 0, 1 і JBOD

Звукова підсистема

SoundMAX ADI AD1988A 8-канальний
Коаксіальний і оптичний S/PDIF
ASUS Noise Filter

Підтримка LAN

Мережний контролер Attansic L1 PCI-E Gigabit LAN

Інші контролери

Контролер VIA® VT6307 підтримуючий 2 IEEE1394a порти

Живлення

24-контактне роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Радіатор на північному  і південному мосту

Роз’єми для вентиляторів

1 x CPU
3 x корпусних вентилятори

Зовнішні порти I/O

1 x Паралельний порт принтера
1 x PS/2 порт підключення клавіатури
1 x PS/2 порт підключення миші
1 x S/PDIF вихід(коаксіальний + оптичний)
1 x External SATA
4 x USB 2.0/1.1 порти
1 x IEEE1394a
1 x LAN (RJ45)
8-канальний аудіо вихід

Внутрішні порти I/O

6 x USB
1 x COM
1 x Floppy disk
7 х SATA
1 x IDE
1 x IEEE1394a
1x S/PDIF вихід роз’єм
Аудіороз’єм передньої панелі
1 x Azalia Digital Header
1 x S/PDIF Out Header
System panel connector
Chassis Intrusion

BIOS

8 Мб Flash ROM, AMI BIOS, Pn, DMI2.0, Wf2.0, SM BIOS 2.3, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Можливості розгону

Зміна частоти , частоти PCI-Express від 90 до 150 МГц, частоти пам'яті, напруги на процесорі й пам'яті;

Фірмові технології

ASUS C.P.R.
AI NOS
ASUS AI Gear
ASUS AI Nap
ASUS Q-Fan 2
ASUS O.C. Profile
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2

Комплектація (важливе)

4 x SATA кабель
2 x SATA перехідник живлення з двома роз’ємами SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x  USB планка c двома роз’ємами
1 x ASUS Q-Connector (USB, system panel)
Інструкція
2 х CD із драйверами і ПЗ

Форм-Фактор Розміри, мм

ATX  12"x 9.6"
305x 244

Сайт виробника

http://www.asus.com/

Свіжа версія BIOS може бути завантажена з офіційної сторінки.
Драйвери для материнської плати можна скачати з офіційного сайту.

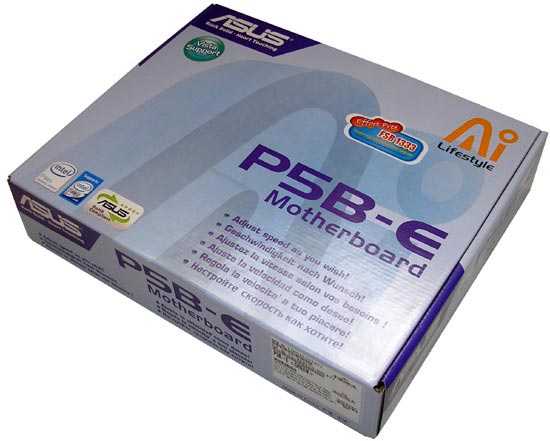

упаковка материнської плати ASUS P5B-E

Материнська плата впакована в картонну коробку, на якій відзначена підтримка операційної системи Windows Vista і 1333 МГц системної шини.

упаковка материнської плати ASUS P5B-E

На звороті упаковки присутнє фото плати з перерахуванням кращих її якостей та зазначені підтримувані фірмові технології ASUS. Трохи детальніше зупинимося на тих технологіях, які особливо виділив виробник:

  • AI NOS ( Non-delay Overclocking System)система моментального розгону, яка інтелектуально визначає завантаженість системи, і автоматично збільшує її продуктивність.
  • AI Gear ця технологія дозволяє вибрати профіль, за яким буде налагоджуватися частота процесора, системної шини і напруга vCore, завдяки цьому знизиться шум і споживання енергії.
  • AI Nap – технологія, яка знижує до мінімуму шум і споживання електроенергії. Вона переводить комп'ютер у режим енергозбереження, не виключаючи додатків, і будить систему простим натисканням на кнопку клавіатури або миші.

Якщо у вас виникло бажання більш докладніше ознайомитися з повним переліком і описом фірмових технологій ASUS, які підтримує дана материнська плата, то це можна зробити на сайті виробника.

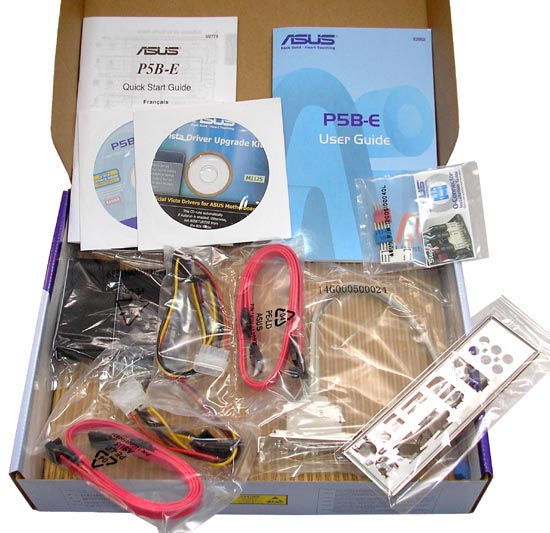

комплектація материнської плати ASUS P5B-E

Материнська плата ASUS P5B-E дуже добре укомплектована. В комплект входить:

  • Сама материнська плата;
  • два CD-Диски з ПЗ і драйверами до Windows Vista;
  • посібник користувача англійською мовою, коротка інструкція з встановлення,
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • 4 шлейфи Serial ATA;
  • два перехідника живлення до пристроїв SATA, з двома роз’ємами;
  • фірмова наклейка;
  • ASUS Q-Connector;
  • заглушка на задню панель корпусу;
  • планка із двома USB роз’ємами.

Відзначимо відсутність планки з COM портом.

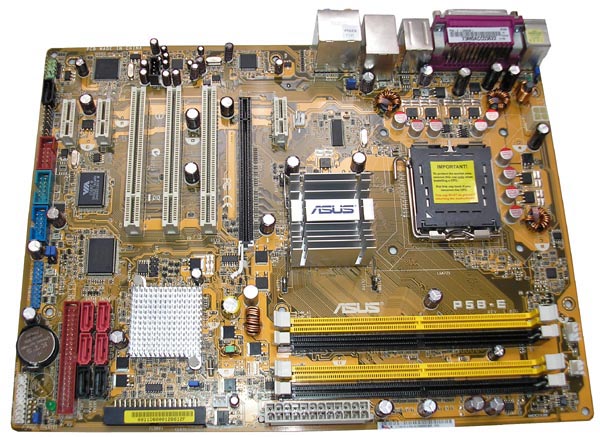

зовнішній вигляд материнської плати ASUS P5B-Е

Материнська плата ASUS P5B-E досить добре скомпонована, проте маємо кілька невеликих зауважень. Наприклад, у самий верхній слот PCIE x1 можна буде встановити тільки плату невеликого розміру, через те, що зовсім поруч розташовується радіатор північного мосту. На північному та південному мосту встановлені такі ж алюміньові радіатори, як і на платі ASUS P5B, що так само перегрівалися під час тестування і розгону.

роз’єми материнської плати ASUS P5B-Е

Роз’єм Floppy розташован паралельно площині плати і до нього не завжди буде зручно підключатися в невеликих корпусах, тому радимо підключити шлейф до встановлення плати в корпус, а якщо виникне потреба, то відключати тільки роз’єм від приводу.

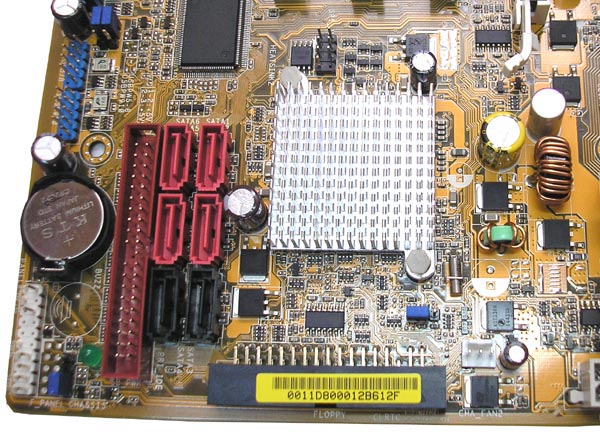

Як ми вже відзначали, на платі ASUS P5B-Е функції південного мосту виконує ICH Intel ICH8R. Він підтримує вже шість портів SATA II, які можна об'єднати в RAID масиви 0, 1, 5 і 10. Тому проблем, які були у власників ASUS P5B з організацією RAID-Масивів, тут не виникне. На материнській платі також маємо додатковий контролер JMicron JMB363, який підтримує один порт  IDE і два SATA, один з котрих External SATA виведено на задню панель. Як і в моделі ASUS P5B, жорсткі диски, підключені до цих SATA портів, теж можна організувати в RAID 0,1 і JBOD.

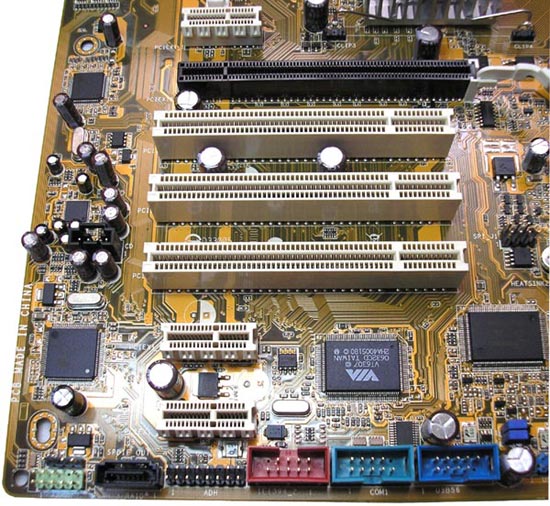

роз’єми материнської плати ASUS P5B-E

Материнська плата має три слота PCI, три  PCIE х1, і один для відеокарти PCIE х16, також на ній присутній один COM порт і  десять портів USB, з яких чотири виведені на задню панель.

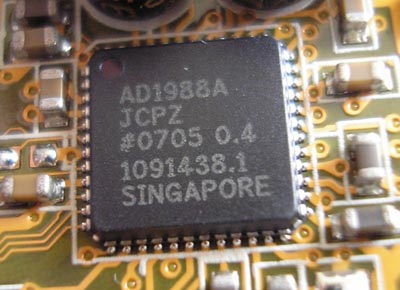

восьмиканальний кодек ADI AD1988A.

Інтегрований звук на платі таки самий, як і в молодшої моделі - HDA кодек восьмиканального звуку SoundMAX ADI AD1988A з коаксіальним і оптичним виходами S/PDIF, і технологією придушення шуму Noise Filter.

мережний контролер Attansic L1

Мережний  контролер, у порівнянні з P5B, замінений на  Attansic L1, який передає також зі швидкістю до 1 Гбіт/с. Доречі, на платі встановлений контролер FireWire - VIA VT6307, який  підтримує два порти IEEE1394a, один із яких виведений на задню панель.

процесорний роз’єм і стабілізатор живлення материнської плати ASUS P5B-E

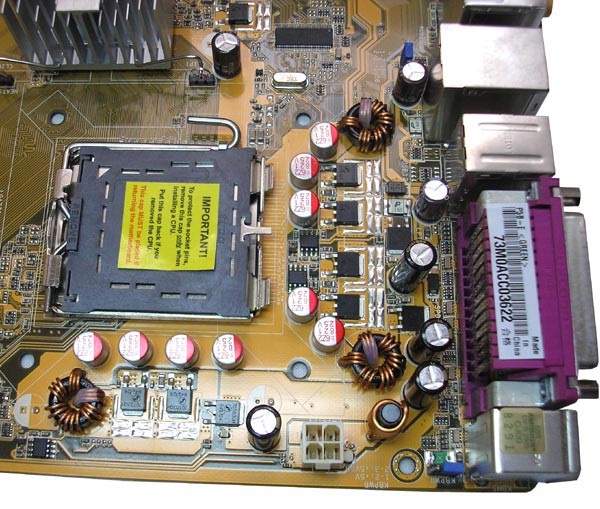

Стабілізатор живлення трьохканальний, зібраний на надійних полімерних конденсаторах 821 мкФ х 2.5В и на N-Канальних польових транзисторах SSM70T03GH (30В, 9mОм, 60А). Стабілізатор на платі ASUS P5B-E зібрано на могутніших елементах, ніж на ASUS P5B, проте додаткове охолодження елементів тут також відсутнє.

роз’єми задньої панелі плати ASUS P5B

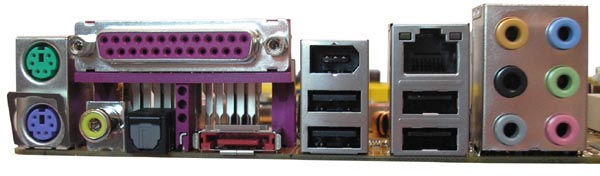

На задній панелі виведені наступні порти: два PS/2 для миші та клавіатури, паралельний (LPT),  шість аудіо портів, які перемикаються, 4 роз’єми USB, роз’єм RJ45 для мережних з'єднань, SATA On-the-Go, порт IEEE1394a,  коаксіальний і оптичний S/PDIF. Відзначимо відсутність COM-Порту.

До плати можна підключити чотири вентилятори, один з яких 4-контактний процесорний, а три інші трьохконтактні. Роз’єм процесорного кулера трохи віддалено від LGA775 і знаходиться у верхній частині, біля слотів пам'яті. Інші три порти зручно рознесені по всій платі, що забезпечує гарний вибір місця для підключення корпусних вентиляторів. Технологія Q-Fan Control дозволяє автоматично регулювати швидкість обертання процесорного кулера, який має живлення через роз’єм CPU Fan, і ще двох корпусних вентиляторів, підключених до портів CHA-FAN 1-2.

BIOS

В материнській платі ASUS P5B-E використовується AMI BIOS, з великим вибором налагоджень необхідних для вдалого розгону системи.

Можливості розгону:
- Зміна тактової частоти FSB від 100 до 650 МГц з кроком 1 МГц (ручне введення);
- Вибір робочої частоти пам'яті (DDR 2-533/667/800/889/1067) і зміна таймінгів пам'яті (CL, RCD, RP, RAS, 1T/2T);
- Зміна частоти шини PCI Express від 90 до 150 МГц з кроком 1 МГц;
- Встановлення напруги живлення пам'яті DDR2 від 1,8 В до 2,45 В, з кроком 0,05 В або включення режиму Auto-налагодження;
- Зміна напруги живлення ядра процесора від 1,225 В до 1,7 В з кроком  0,0125 В;
- Зміна напруги FSB Termination  1,2/1,3/1,4/1,45 В;
- Зміна напруги живлення північного мосту 1,25/1,4/1,55/1,7 В;
- Зміна напруги живлення ядра південного мосту (SATA, PCIE) 1,5/1,6/1,7/1,8 В;
- Зміна напруги ICH Chipset 1,057/1,215 В;
- Зміна множника процесора від 6х до мах.

У вікні Hardware Monitor можна стежити за:
- температурою материнської плати та процесора;
- швидкістю обертання процесорного кулера, і двох інших вентиляторів у корпусі;
- напругою живлення ядра процесора;
- величиною напруги основних ліній живлення 3.3В, 5В, 12В.

Доречі, присутня можливість включити функції CPU Q-Fan і Chasis Q-Fan, які відповідальні за контроль швидкості обертання процесорного кулера і корпусних вентиляторів, відповідно.

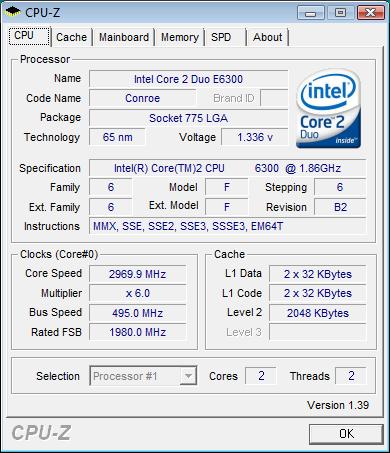

Здійснюючи стандартну процедуру випробування можливостей системної шини, ми досягли підняти її частоти до 495 МГц, але ми впевнені, що й це далеко не межа. На жаль, у нашому розпорядженні була тільки пам'ять DDR 2-800, якби ми мали що-небудь швидше, то і результат, напевно, мали б ліпший.

Тестування

Для перевірки можливостей материнських плат використовували наступне обладнання.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR 2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

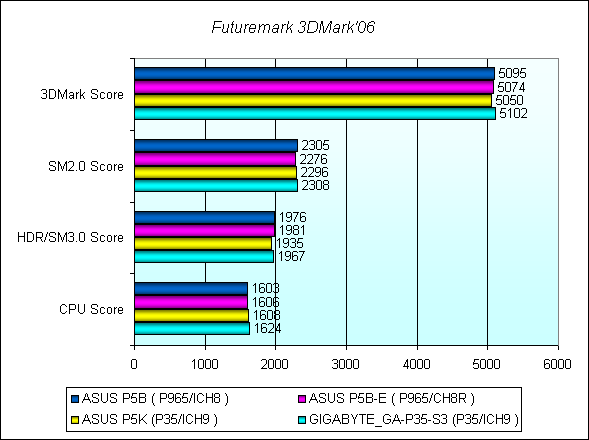

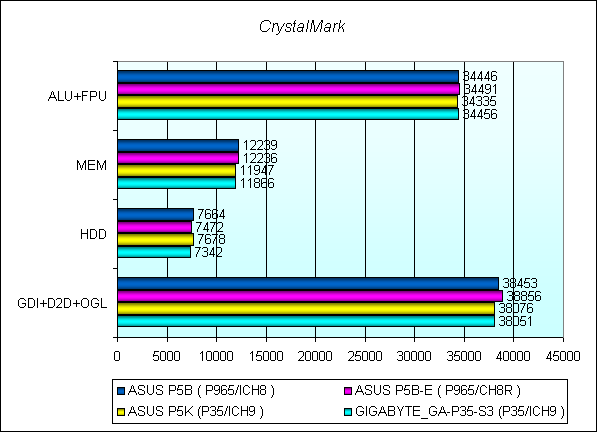

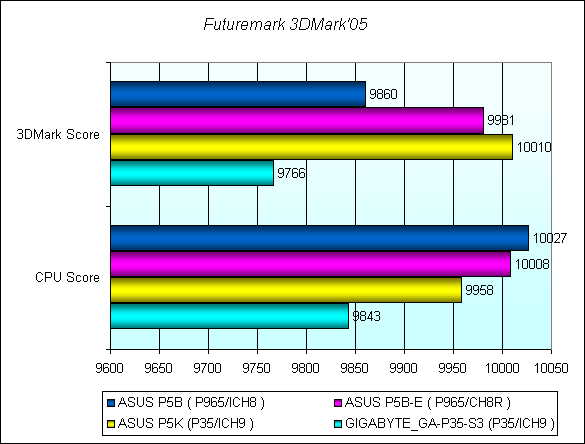

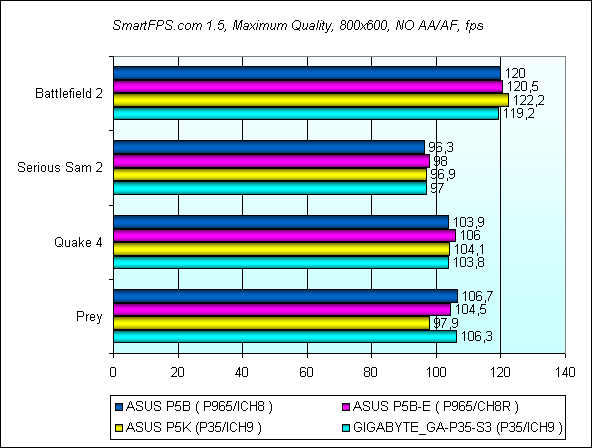

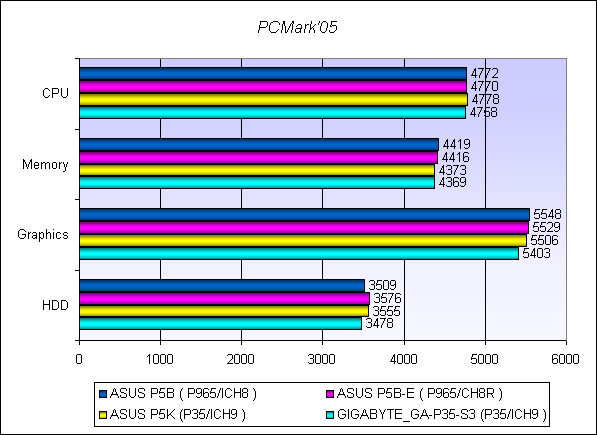

Розбіжності продуктивності між моделлю ASUS P5B-E та ASUS P5B, за результатами синтетичних тестів, виявити не вдалося. Також відзначимо, що суттєві відмінності між  результатами плат на чіпсетах Intel P35 та  Intel P965 практично відсутні.

Висновки

Материнська плата ASUS P5B-E хороша основа для комп'ютерних систем на сучасних процесорах Intel. Відсутність планки з COM портом і невеликі огріхи в дизайні не можна віднести до значущих недоліків. Проводячи невелику паралель з більш дешевою материнською платою цієї ж лінійки ASUS P5B, з'ясувалося, що плата має трохи поліпшений вузол стабілізації напруги та кращі можливості розгону. Крім цього, південний міст ICH8R може підтримувати RAID-Масиви 0, 1, 5 і 10, що дозволяє, при організації масиву, задіяти лише внутрішні роз’єми SATA. Проте, в цій платі, як і в молодшої моделі, все також дуже гріється північний міст. Розмірів алюміньового радіатора явно не вистачить для гарного охолодження чіпсета, особливо в умовах розгону. Тому, якщо ви вирішили зайнятися оверлокінгом, то  можливо, має сенс звернути увагу на більш дорогі плати із кращою системою охолодження або подбати про поліпшення охолодження самостійно.

Позитивні якості:

  • висока продуктивність;
  • три порта для додаткових вентиляторів;
  • велика кількість налагоджень BIOS, необхідних для розгону;
  • протестована здатність роботи при частоті FSB 495 МГц;
  • контролер FireWire;
  • порт External SATA на задній панелі;
  • великий набір фірмових технологій ASUS;
  • 8-канальний звук High Difinition Audio з коаксіальним і оптичним виходом S/PDIF.

Недоліки:

  • відсутність на задній панелі COM-порту і додаткової панелі в комплекті;
  • слабка система охолодження.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.
