Огляд і тестування материнської плати ASUS P10S-C/4L

У жовтні 2015 року компанія Intel порадувала своїх шанувальників новими процесорами серії Intel Xeon E3-1200 v5, разом з якими з'явилася й пара чіпсетів для їх підтримки: Intel C236 і Intel C232. Раніше ми вже познайомили вас з кількома універсальними моделями материнських плат на їх основі, які можуть використовуватися як у десктопних системах, так і в серверному середовищі. А тепер хочемо представити менш універсальне, але від того не менш цікаве серверне рішення − ASUS P10S-C/4L.

ASUS P10S-C/4L

Ця модель створена у форматі ATX і має низку переваг, які оцінять системні адміністратори. Але навіть якщо ви не належите до таких – не поспішайте закривати сторінку, адже завжди цікаво поглянути на щось неординарне та незвичайне, що не можна зустріти в середовищі звичайних материнських плат. Наприклад, чи багато вам відомо моделей з підтримкою чотирьох гігабітових LAN-контролерів і п'яти інтерфейсів RJ45? Чому контролерів чотири, а інтерфейсів п'ять – обов'язково розповімо далі.

Специфікація

Виробник і модель

ASUS P10S-C/4L

Чіпсет

Intel C232

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Xeon E3-1200 v5

Intel Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою DDR4-2133 МГц (підтримка пам'яті UDIMM ECC і Non-ECC)

Слоти розширення

1 x PCI Express 3.0 x16

1 x PCI Express 3.0 x8

1 x MIO для підключення звукової плати ASUS MIO

1 x PCI

Дискова підсистема

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

2 х SATA 6 Гбіт/с

1 x mini-SAS HD (підтримує 4 х SATA 6 Гбіт/с)

LAN

4 x Intel WGI210AT (10/100/1000 Мбіт/с) + 1 x Mgmt LAN

Графічна підсистема

Aspeed AST2400 з 32 МБ VRAM

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм додаткового живлення

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

5 x роз'ємів підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення процесора

Зовнішні порти I/O

1 x PS/2 Combo

1 х D-Sub

5 x RJ45

2 x USB 3.0

2 x USB 2.0

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

1 x USB 2.0 з підтримкою підключення двох USB 2.0

2 x USB 3.0 Type-A

1 х TPM

1 х SMBus

2 x COM

1 x ASMB8

BIOS

AMI BIOS

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS P10S-C/4L ASUS P10S-C/4L

Материнська плата ASUS P10S-C/4L постачається в доволі лаконічно оформленої упаковці, на гранях якої можна виявити тільки найменування компанії-виробника і наліпку з сервісною інформацією.

ASUS P10S-C/4L

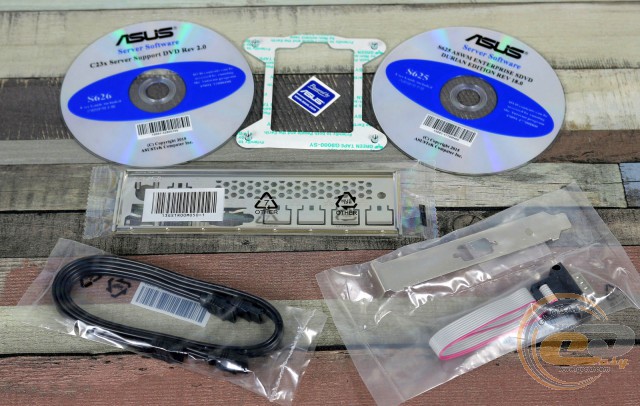

У коробці ми виявили такий набір аксесуарів:

  • диски з драйверами й утилітами;
  • паперову документацію;
  • два кабелі SATA;
  • виносну панель з портом COM;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS P10S-C/4L

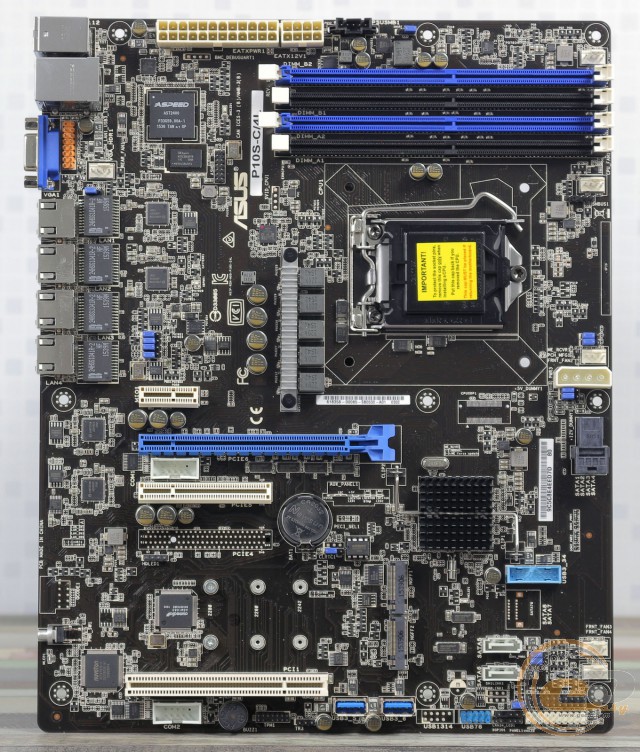

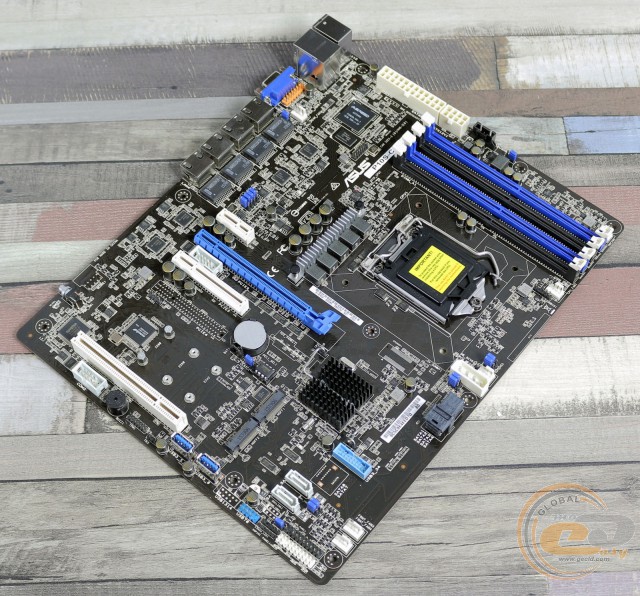

Дана модель виконана на друкованій платі формату ATX (305 x 244 мм) і вирізняється оптимізованим під використання в серверних, так званих юнітних корпусах, компонуванням. Як бачимо, процесорний роз'єм і слоти для встановлення модулів оперативної пам'яті розвернуті на 90 градусів у порівнянні зі звичними для більшості користувачів моделями, а роз'єми живлення перебралися у верхню частину текстоліту. Також відзначимо, що DIMM-слоти обладнані засувками лише з одного боку, оскільки друга їх сторона прилягає до краю плати, що могло б ускладнити процес заміни ОЗП.

Що ж стосується оформлення ASUS P10S-C/4L, то в серверних рішеннях за важливістю воно займає, мабуть, останнє місце, тому зупинятися на ньому ми не будемо.

ASUS P10S-C/4L

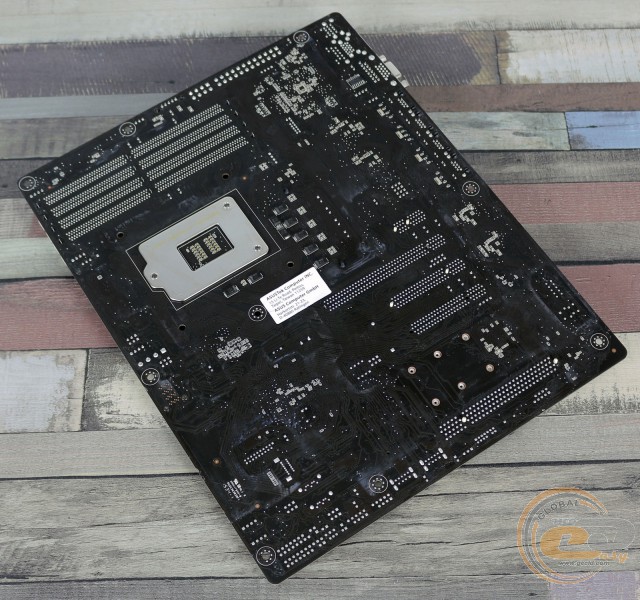

На зворотному боці, крім опорної пластини процесорного роз'єму, можна звернути увагу на кілька компонентів підсистеми живлення, яким, очевидно, не знайшлося місця на лицьовій стороні.

ASUS P10S-C/4L

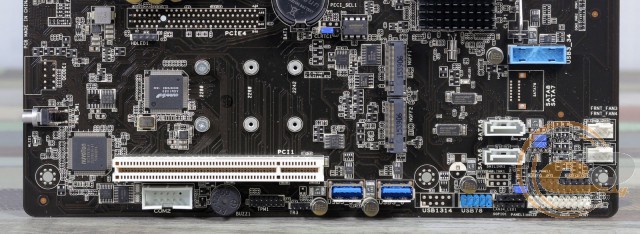

У нижній частині друкованої плати ASUS P10S-C/4L розташовані такі елементи: порти COM і TPM, невеликий системний динамік, який суттєво спрощує діагностику можливих проблем, колодка підключення фронтальної панелі, колодка підключення датчика відкриття корпуса системного блоку, колодка підключення LED-індикації роботи LAN-портів і два порти USB 3.0 Type-A. Останні, наприклад, дозволять підключати портативні накопичувачі для встановлення, відновлення чи діагностики системи, що дуже зручно та раціонально.

Додатково відзначимо дві колодки для активації портів USB: одну USB 2.0 і одну USB 3.0. Всього на платі реалізовано підтримку чотирьох портів USB 2.0: двох внутрішніх і двох на інтерфейсній панелі. Що ж стосується USB 3.0, то їх шість: чотири внутрішні та два зовнішні. Всі порти USB обслуговуються силами чіпсета Intel C232.

ASUS P10S-C/4L

ASUS P10S-C/4L

ASUS P10S-C/4L

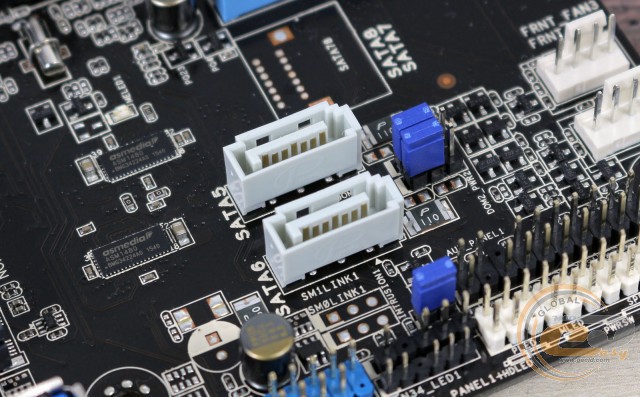

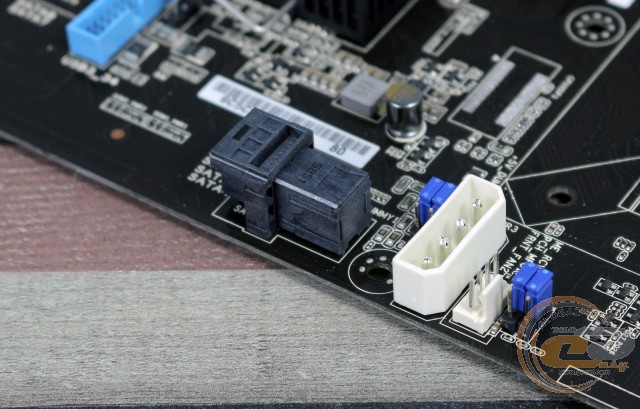

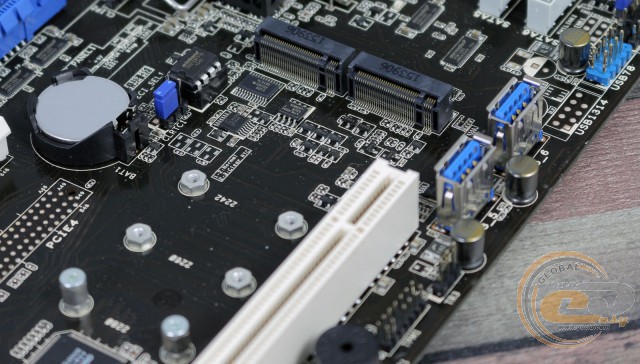

Можливості з організації дискової підсистеми представлені двома роз'ємами M.2 Socket 3 з пропускною спроможністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280), двома портами SATA 6 Гбіт/с і роз'ємом mini-SAS HD, який підтримує підключення чотирьох пристроїв SATA 6 Гбіт/с. За бажанням можна об'єднати пару M.2-накопичувачів у RAID-масив для збільшення швидкісних показників або збереження даних. Але є і одне обмеження: сірі порти SATA 6 Гбіт/с будуть відключені при встановленні M.2-накопичувачів у режимі SATA.

ASUS P10S-C/4L

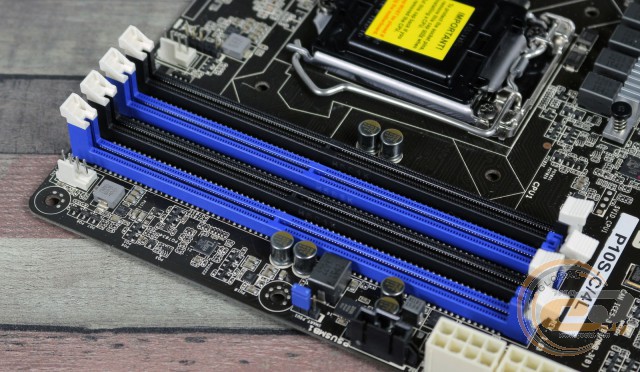

Системна плата ASUS P10S-C/4L оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками лише з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі з ECC-корекцією та без неї, що працюють на частотах до 2133 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

ASUS P10S-C/4L

ASUS P10S-C/4L

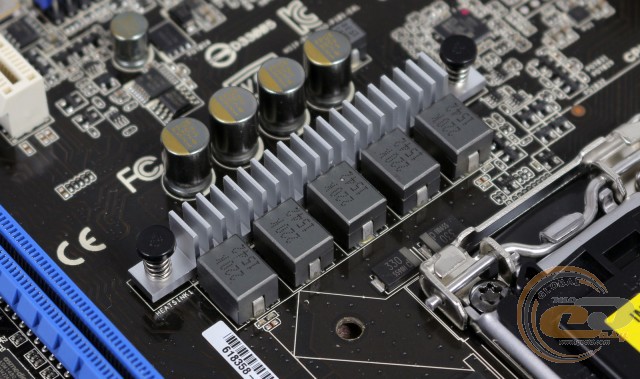

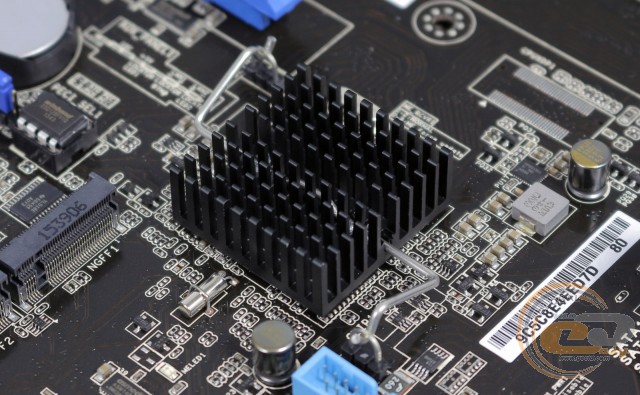

Система охолодження плати складається з двох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel C232, у той час як інший накриває елементи підсистеми живлення процесора. В процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 34°C;
  • радіатор на польових транзисторах – 39°C;
  • дроселі підсистеми живлення процесора – 40°C.

З огляду на хороші температурні показники, а також можливість підключити до п'яти системних вентиляторів, переживати про перегрівання ключових компонентів точно не варто, навіть при роботі в режимі 24/7.

ASUS P10S-C/4L

ASUS P10S-C/4L

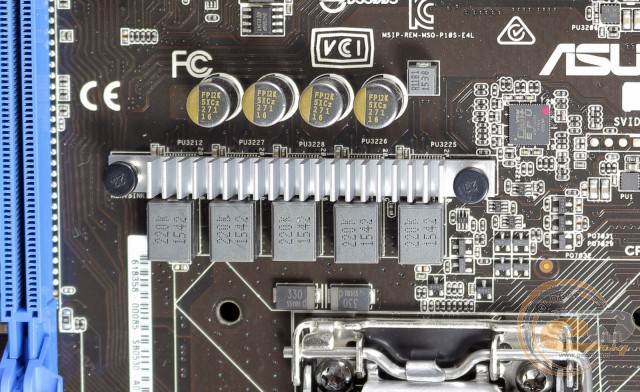

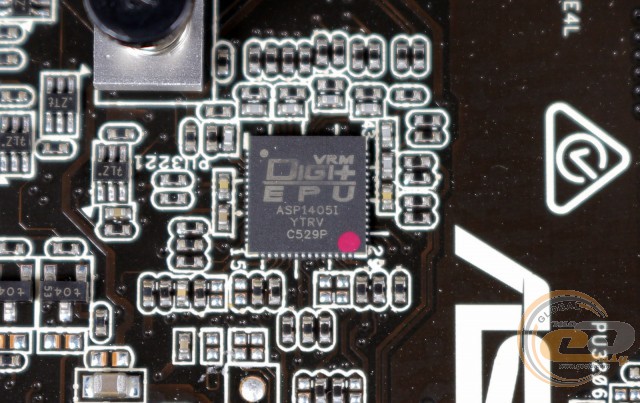

Живлення процесора здійснюється за 5-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на ШІМ-контролері ASP1405I із вбудованою підсистемою управління енергоспоживанням DIGI+ VRM, а в складі елементної бази використовуються твердотільні конденсатори з заявленим терміном служби в 136,9 років при температурі не вище 65°C і феритові дроселі Beat Thermal Choke III.

ASUS P10S-C/4L

Для розширення функціональності ASUS P10S-C/4L у користувача є чотири слоти:

  1. MIO;
  2. PCI Express 3.0 x16;
  3. PCI Express 3.0 x8;
  4. PCI.

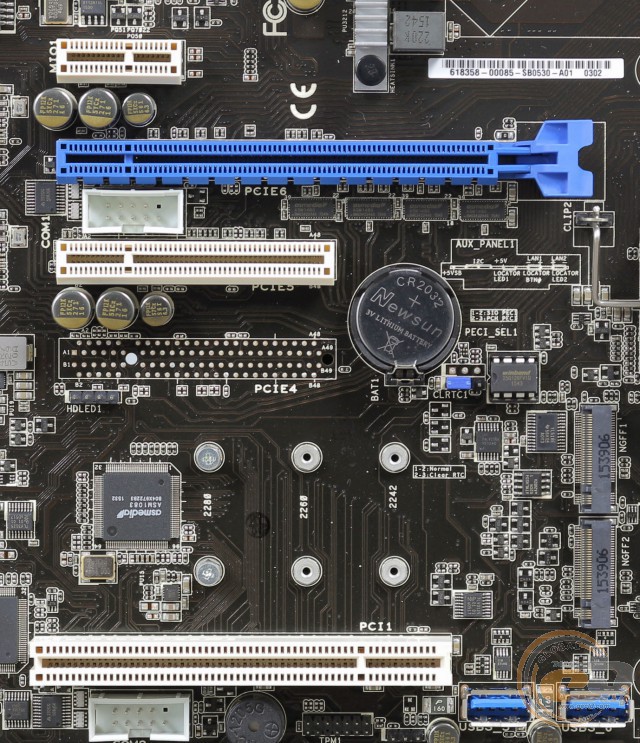

Перший слот хоч і є фактично PCI Express 3.0 x1, однак призначений виключно для підключення однієї з дискретних звукових плат ASUS MIO. Серед іншого можна відзначити підтримку PCI, а також наявність двох роз'ємів PCI Express 3.0, які підключені до процесора та ділять між собою всі доступні 16 ліній стандарту PCI Express 3.0. Відповідно, якщо ви встановите плату розширення в слот PCI Express 3.0 x8, пропускна спроможність PCI Express 3.0 x16 також буде обмежена лише вісьмома лініями.

ASUS P10S-C/4L

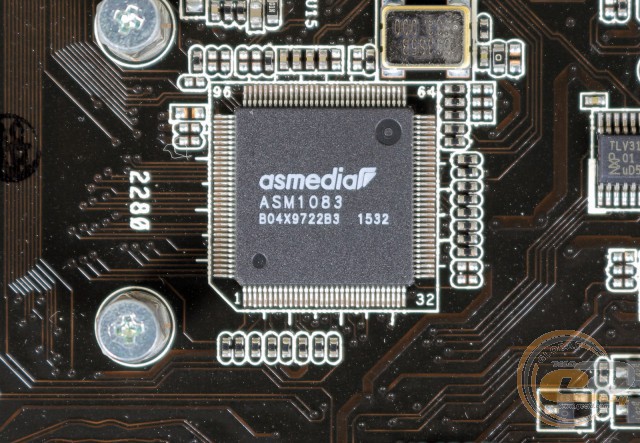

Оскільки чіпсет Intel C232 не підтримує інтерфейс PCI, функціонування відповідного слота реалізоване за допомогою моста ASMedia ASM1083.

ASUS P10S-C/4L

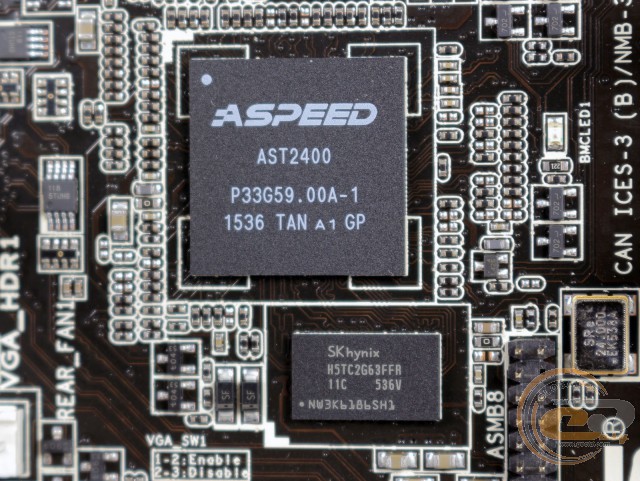

Для забезпечення системи мінімально необхідними можливостями виведення графіки на платі наявний процесор Aspeed AST2400, який має 32 МБ відеопам'яті SK hynix H5TC2G63FFR. У свою чергу для підключення монітора призначений відеовихід D-Sub.

Ви можете запитати: «А як же бути з процесорами Intel Xeon E3-1200 v5, оснащеними інтегрованою графікою?» У даному випадку відповідь проста: їх графічне ядро не буде використовуватися, оскільки чіпсет Intel C232 не підтримує його роботу. До речі, список підтримки процесорів також не містить моделі серій Intel Core i5 і Core i7.

ASUS P10S-C/4L

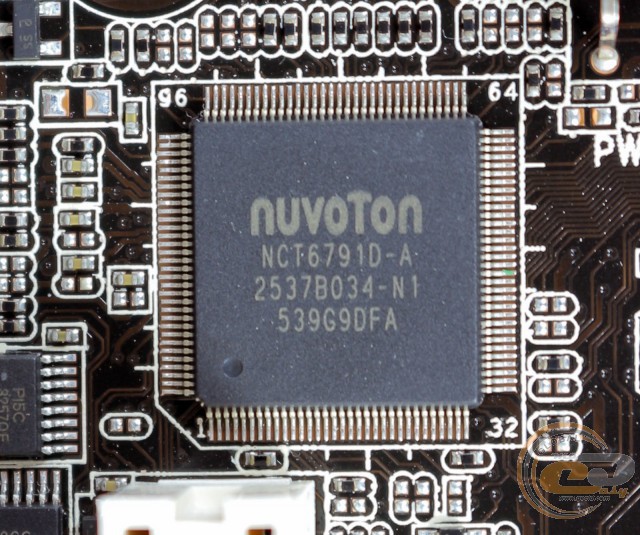

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D-A, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

ASUS P10S-C/4L

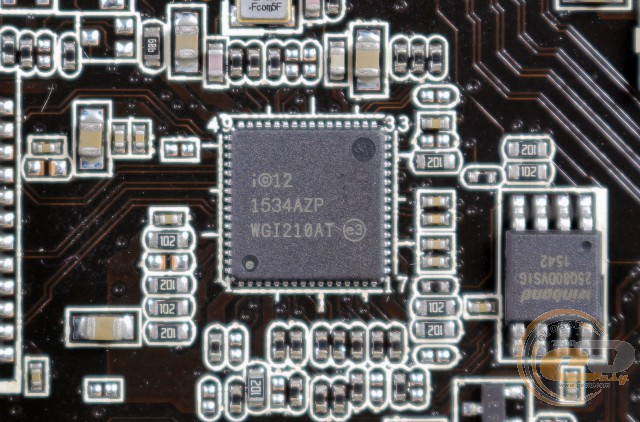

Для підтримки чотирьох мережевих інтерфейсів слугують чотири гігабітових LAN-контролера Intel WGI210AT. Така конфігурація відмінно підійде для реалізації віртуальних машин. А завдяки технології LAN teaming можна суттєво підняти загальну пропускну спроможність.
