Огляд і тестування материнської плати ASUS MAXIMUS VIII EXTREME
18-11-2015
Розширюючи та поглиблюючи наше знайомство з материнськими платами, основаними на чіпсеті Intel Z170, ми поговоримо про нову представницю сімейства ASUS ROG, а саме про ASUS MAXIMUS VIII EXTREME. Вона позиціонується в якості топового рішення для оверклокерів і геймерів, які бажають оцінити всі переваги нових процесорів Intel Skylake (платформа Socket LGA1151). Як і личить флагманській моделі, новинка відрізняється цілим рядом особливостей, наприклад, якісною звуковою підсистемою й інтегрованим двосмуговим модулем бездротових інтерфейсів 802.11a/b/g/n/ac Wi-Fi і Bluetooth 4.0. Давайте ж розглянемо, які ще якості дозволяють нам повною мірою називати її висококласним рішенням.
Специфікація материнської плати ASUS MAXIMUS VIII EXTREME:
Виробник і модель |
ASUS MAXIMUS VIII EXTREME (rev 1.03) |
Чіпсет |
Intel Z170 |
Процесорний роз’єм |
Socket LGA1151 |
Підтримувані процесори |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151 |
Частота використовуваної пам'яті |
3866* / 3800* / 3733* / 3600* / 3500* / 3466* / 3400* / 3333* / 3300* / 3200* / 3000* / 2800* / 2666* / 2400* / 2133 МГц (*OC) |
Підтримка пам'яті |
4 x DDR4 DIMM-слоти з підтримкою до 64 ГБ пам'яті |
Слоти розширення |
3 x PCI Express 3.0 x16 (x16 / x8+x8 / х8+х4+х4) 1 x PCI Express 3.0 x16 (x4) 2 x PCI Express 3.0 x1 |
Дискова підсистема |
Чіпсет Intel Z170 підтримує: 1 х U.2 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110) 2 x SATA 6 Гбіт/с 2 x SATA Express (кожний сумісний із 2 х SATA 6 Гбіт/с) RAID 0, RAID 1, RAID 5, RAID 10 Контролер ASMedia ASM1061 підтримує: 2 x SATA 6 Гбіт/с |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Звукова підсистема |
Кодек SupremeFX 2015 8-канальний звук |
Живлення |
1 х 24-контактний роз’єм живлення ATX 1 x 8-контактний роз’єм живлення ATX12V 1 х 4-контактний роз’єм живлення ATX12V 1 х 4-контактний роз’єм додаткового живлення PCI Express |
Вентилятори |
2 x роз’єми вентиляторів CPU (4-контактні) 4 x роз’єми підключення системних вентиляторів (4-контактні) 1 х роз’єм підключення водоблока СВО (4-контактний) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою з радіатором на мікросхемі-комутаторі ASMedia ASM1187e |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x HDMI 1 x DisplayPort 1 x LAN (RJ45) 4 x USB 3.0 1 х USB 3.1 Type-C 3 х USB 3.1 Type-A 1 x Optical S/PDIF out 5 x аудіопортів 1 х клавіша «USB BIOS Flashback» 1 х клавіша «скидання CMOS» 3 х роз’єми для комбінованої антени Wi-Fi і Bluetooth |
Внутрішні порти I/O |
2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0 3 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 1 х ROG_EXT 1 x EXT_FAN 1 x діагностичний LED-індикатор 1 x конектор виведення звуку на передню панель 1 x блок конекторів передньої панелі 1 х клавіша «Увімкнення» 1 х клавіша «Перезавантаження» 1 х клавіша «MemOK!» 1 х клавіша «BIOS Switch» 1 х клавіша «Retry» 1 х клавіша «Safe Boot» 1 х перемикач «Slow mode» 1 x група перемикачів слотів PCI Express 3.0 x16 1 x клавіша вибору режимів NVIDIA SLI / AMD CrossFireX 1 х роз’єм Thunderbolt 1 x група контрольних точок для вимірювання напруги 1 х перехідник режиму «LN2» 1 х роз’єм підключення температурних сенсорів |
BIOS |
2 x 128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0 |
Комплектація |
посібник користувача брошура з описом гарантії диск із драйверами та утилітами 1 х набір ASUS Q-Connectors 1 х інструмент ASUS CPU Installation Tool 8 x кабелів SATA 1 x міст 2-Way NVIDIA SLI 1 х міст 2-Way AMD CrossFireX 1 х комбінована антена Wi-Fi і Bluetooth 1 х набір термодавачів 1 х модуль OC Panel 1 x кабель підключення OC Panel 1 x перехідник для встановлення OC Panel в 5,25-дюймовий відсік 1 х дверний хенгер 1 х плата Fan Extension Hub 1 х кабель підключення Fan Extension Hub 1 х заглушка інтерфейсної панелі |
Форм-фактор |
E-ATX 305 x 272 мм |
Сайт виробника |
ASUS |
Упаковка та комплектація
Упаковка материнської плати ASUS MAXIMUS VIII EXTREME виконана у вигляді досить великої коробки зі щільного картону, в оформленні якої превалюють червоні відтінки. На лицьовій стороні упаковки привертають до себе увагу логотипи серії ASUS ROG і компанії-виробника, а також найменування моделі. Додатково зазначена наявність у комплекті поставки модуля OC Panel, підтримка технологій AMD CrossFireX і NVIDIA SLI, а також сумісність із операційною системою Windows 10.
За традицією для топових моделей коробка оснащена ручкою та відкидною кришкою, на звороті якої знаходиться опис ключових переваг новинки:
- OC Panel – у комплекті з материнською платою постачається модуль OC Panel, з оглядом можливостей якого ви можете ознайомитися в матеріалі, присвяченому ASUS RAMPAGE IV BLACK EDITION.
- Extreme Engine Digi+ – цифрова підсистема забезпечує високоточне та стабільне електроживлення за рахунок використання якісних компонентів: двох ШІМ-контролерів, транзисторів Infineon OptiMOS, дроселів MicroFine і конденсаторів 10K Black Metallic.
- KeyBot II – за допомогою фірмового ПЗ, спеціального контролера та клавіші на поверхні друкованої плати можна записувати макроси і створювати функціональні клавіші навіть для звичайних клавіатур.
- SupremeFX 2015 – встановлений на материнській платі аудіокодек пропонує підтримку восьмиканального звуку у високій якості завдяки наявності ЦАП ESS ES9023P, аудіоконденсаторів Nichicon і тактового генератора, який забезпечує надточний сигнал з малим джиттером, незалежно від коливань температури. Щоб уникнути негативного впливу електромагнітних наведень використовується технологія екранування. Також відзначимо наявність двох підсилювачів, здатних поліпшити відтворення аудіо в навушниках з імпедансом до 600 Ом. У комплекті постачається фірмове ПЗ Sonic Studio II, яке дозволяє активувати функцію віртуального відтворення звуку у форматі 7.1, а також пропонує широкий спектр аудіоналаштувань.
- LANGuard – у складі порту LAN використовуються спеціальні запобіжники, які допомагають уникнути пошкодження системи внаслідок удару статичної електрики або надмірної напруги (наприклад, під час грози).
На звороті упаковки, крім короткої технічної специфікації новинки та схематичного зображення інтерфейсної панелі, міститься повторне згадування про підтримку модуля OC Panel, системи живлення Extreme Engine Digi+, інтерфейсів U.2 і SATA Express, а також про присутність інтегрованого двосмугового модуля, який реалізує підтримку бездротових інтерфейсів 802.11a/b/g/n/ac Wi-Fi і Bluetooth 4.0. Він здатний розвивати швидкість аж до 1300 Мбіт/с, що суттєво вище конкурентних аналогів. При цьому підтримка двох частотних діапазонів (2,4 і 5 ГГц) дозволяє використовувати перший для перегляду веб-сторінок, а другий – для завантаження якісного HD-відеоконтенту.

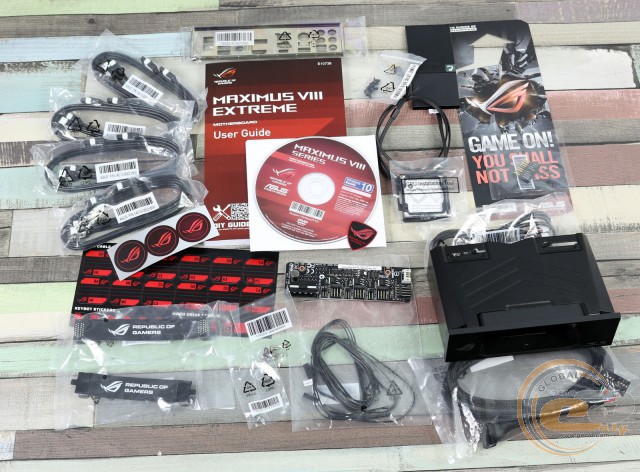

Комплект поставки тестованої материнської плати повністю відповідає її високому рівню. Крім звичного диска з ПЗ, посібника користувача та заглушки інтерфейсної панелі, у коробці ми виявили:
- вісім SATA-шлейфів;
- інструмент ASUS CPU Installation Tool;
- плату Fan Extension Hub;
- кабель підключення Fan Extension Hub;
- міст 2-Way NVIDIA SLI;
- міст 2-Way AMD CrossFireX;
- набір маркувальних наклейок;

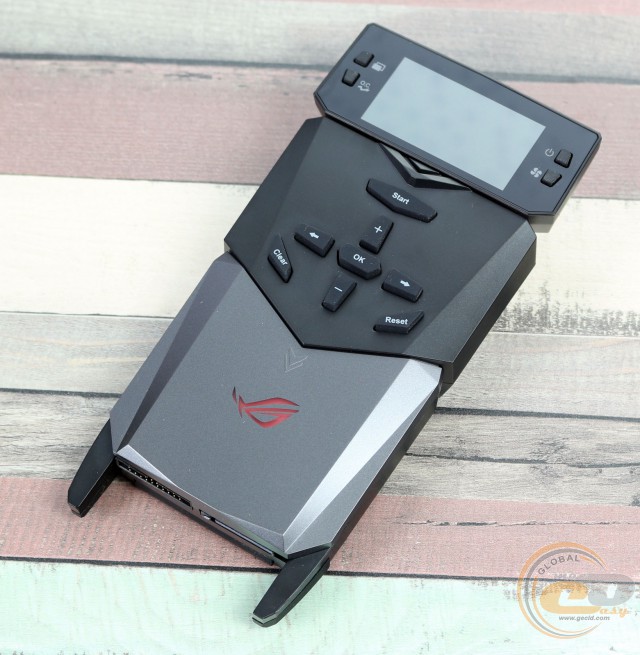

- модуль OC Panel;
- кабель підключення OC Panel;
- перехідник для встановлення OC Panel в 5,25-дюймовий відсік;
- дверний хенгер;
- набір термодавачів;
- комбіновану антену Wi-Fi і Bluetooth;
- набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК.
Дизайн і особливості плати

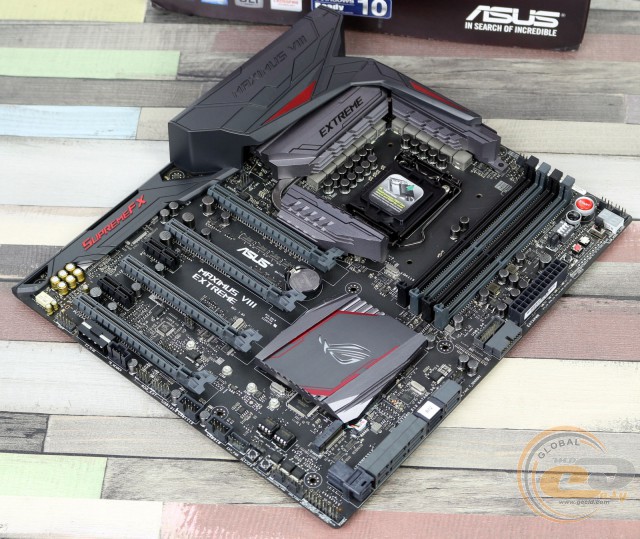

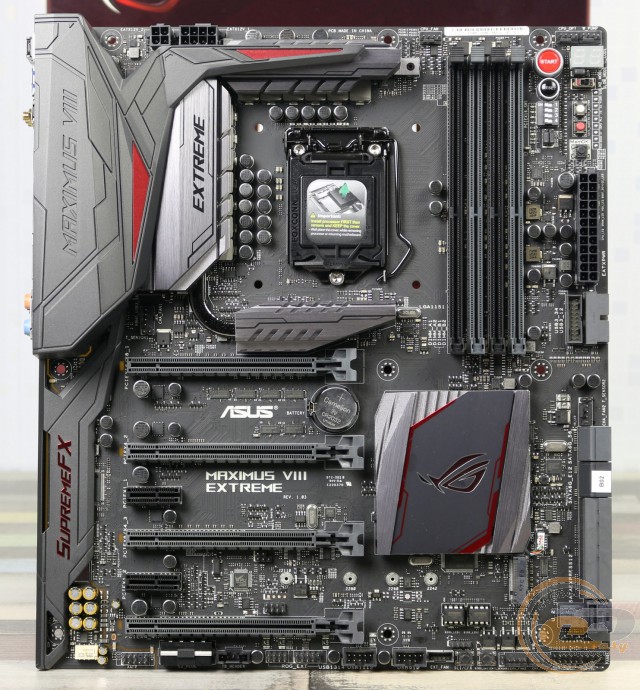

ASUS MAXIMUS VIII EXTREME виконана на друкованій платі чорного кольору у форматі E-ATX (305 х 272 мм) і оформлена в повній відповідності з традиціями лінійки ASUS ROG, із перевагою темних і червоних кольорів. В очі відразу ж кидаються досить масивні радіатори системи охолодження та захисний кожух над інтерфейсною панеллю.
Приклад роботи підсвічування на материнській платі ASUS MAXIMUS VIII EXTREME

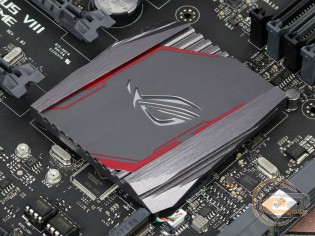

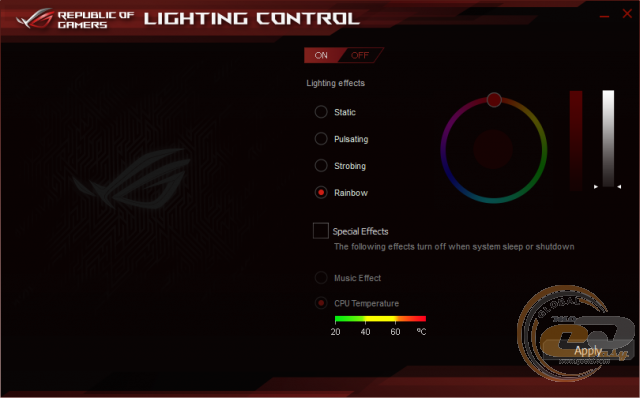

Окремо виділимо логотип серії ASUS ROG на чіпсетному радіаторі, який вирізняється підсвічування, регулювати параметри якого можна в комплектному ПЗ. За хорошою традицією підсвічується також область друкованої плати зі звуковою підсистемою, що прийде до душі власникам корпусів із прозорою кришкою та любителям модінгу.
Приклад роботи підсвічування клавіш на материнській платі ASUS MAXIMUS VIII EXTREME
Ілюмінацією також оснащені клавіші «Увімкнення» і «Перезавантаження», які горять постійно. Для їхнього відключення необхідно повністю знеструмити ПК.

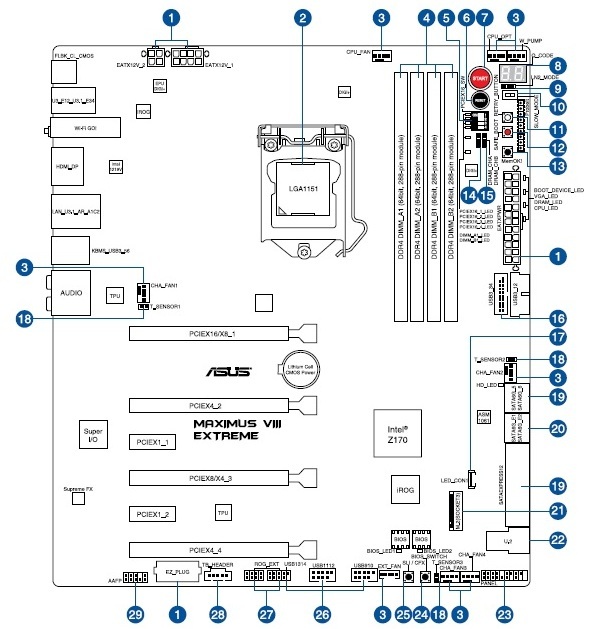

Що ж стосується зручності складання системи та компонування набортних елементів, то все виконано на вищому рівні. Практично ніяких претензій у нас не виникло, незважаючи на використання маси функціональних компонентів.

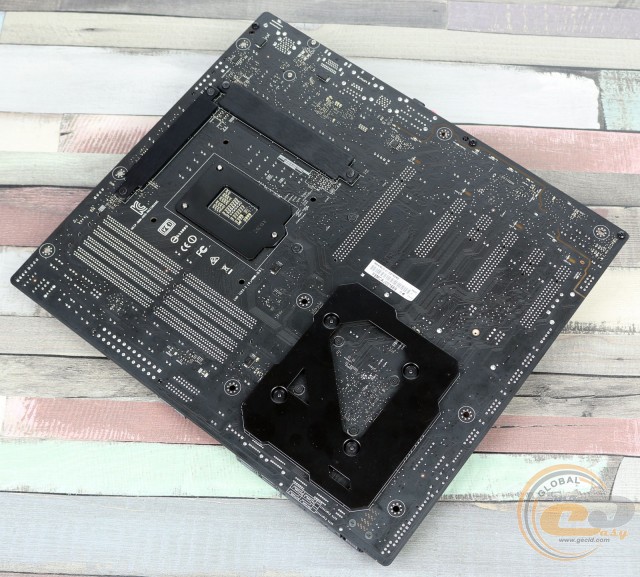

На звороті розташовано кілька підсилювальних пластин, які не тільки підвищують жорсткість конструкції, але й беруть участь у теплообміні.

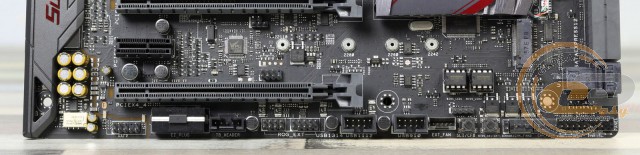

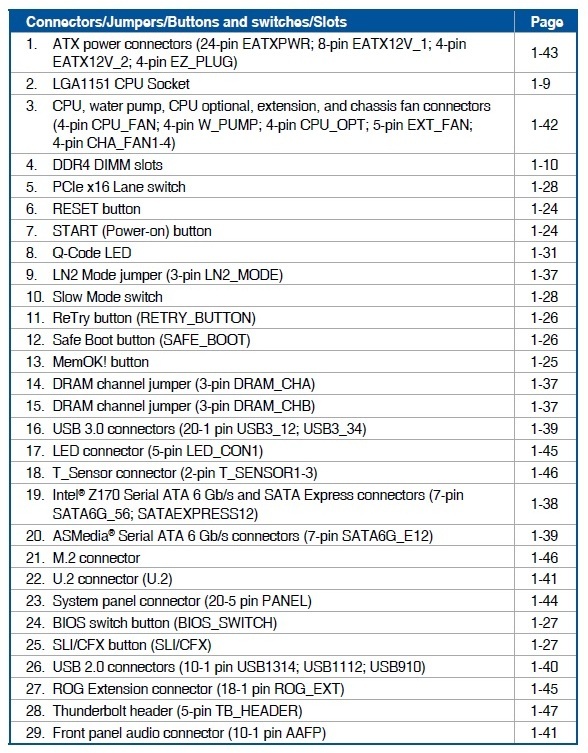

У нижній частині друкованої плати розташовані наступні елементи: колодка підключення аудіороз’ємів фронтальної панелі, роз’єм додаткового живлення слотів PCI Express 3.0 x16, колодка TB_HEADER (для реалізації інтерфейсу Thunderbolt), клавіші вибору режиму роботи NVIDIA SLI / AMD CrossFireX і «BIOS Switch», два із чотирьох роз’ємів системних вентиляторів, а також колодка підключення фронтальної панелі.
Додатково відзначимо три колодки для активації портів USB 2.0, одна з яких з’єднана із роз’ємом ROG_EXT. Усього на платі силами чіпсету реалізована підтримка шести внутрішніх портів USB 2.0.

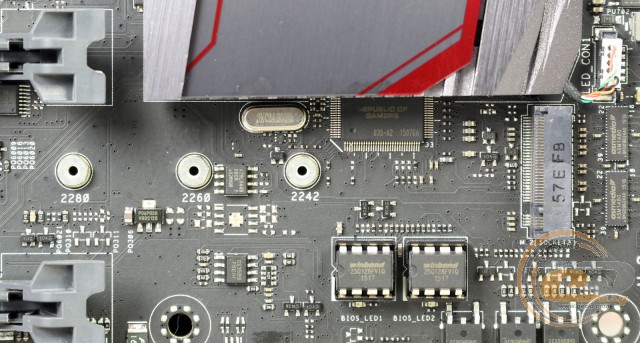

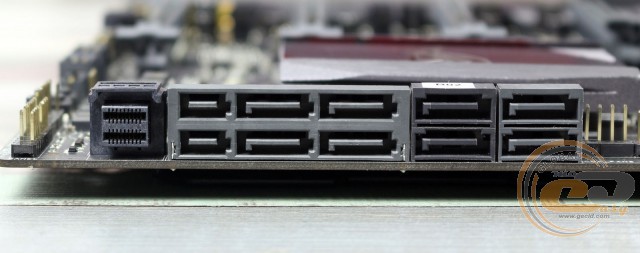

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110), чотирма портами SATA 6 Гбіт/с, двома SATA Express, кожний із яких сумісний з двома SATA 6 Гбіт/с, а також одним U.2. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.
При цьому присутнє одне обмеження одночасного використання згаданих вище інтерфейсів: роз’єм M.2 Socket 3 ділить пропускну здатність з інтерфейсом SATA Express і портом U.2.

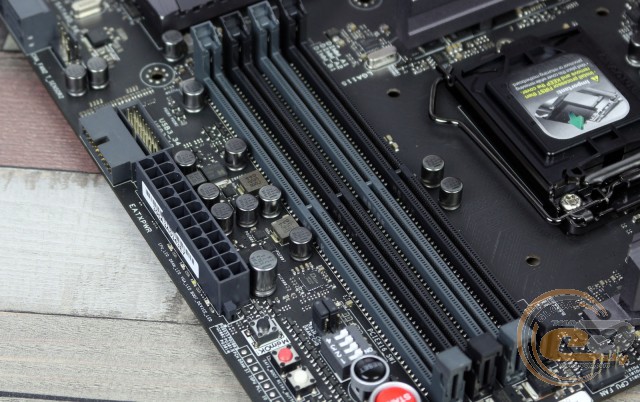

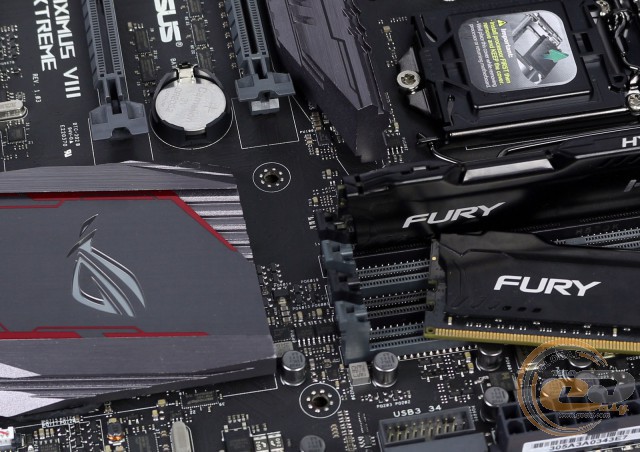

Системна плата ASUS MAXIMUS VIII EXTREME оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти усі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 3866 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.
Додатково відзначимо дві колодки для підключення виносних панелей з портами USB 3.0. Усього новинка може похвалитися підтримкою восьми USB 3.0: чотирьох зовнішніх та чотирьох внутрішніх. Вони реалізовані силами чіпсету та контролера ASMedia ASM1042a.

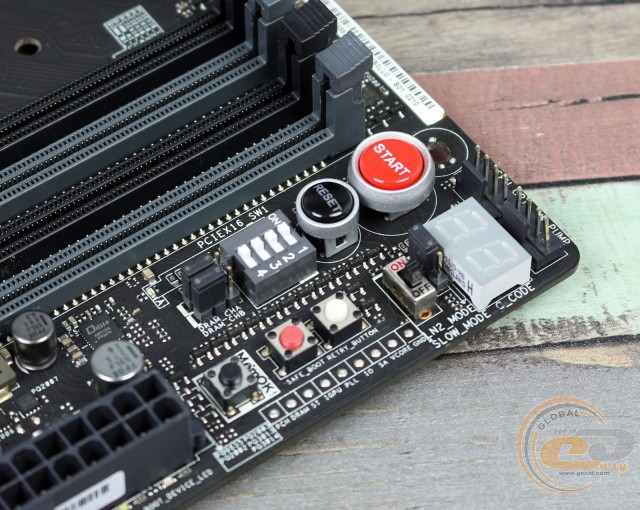

Верхній правий кут друкованої плати заслуговує на окрему увагу, оскільки тут знаходяться: клавіша «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи; діагностичний LED-індикатор; клавіші увімкнення та перезавантаження; контрольні точки для вимірювання напруг на всіх ключових елементах системи за допомогою мультиметра; перемикач режиму «Slow mode»; група перемикачів для керування слотами PCI Express x16, а також клавіші «Retry» і «Safe Boot». Перша служить для миттєвого перезавантаження системи, тоді як друга перезавантажує систему з тимчасовим застосуванням безпечних налаштувань BIOS.

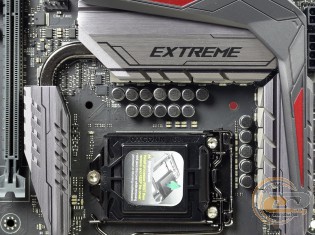

Система охолодження розглянутої плати складається із чотирьох основних алюмінієвих радіаторів: один накриває чіпсет, два інші використовуються для охолодження елементів підсистеми живлення процесора, а четвертий відповідає за відведення тепла від мікросхеми-комутатора ASMedia ASM1187e. У процесі тестування були зафіксовані наступні температурні показники:
- радіатор охолодження чіпсету – 36,2°C (при розгоні − 36,2°C);
- верхній радіатор охолодження елементів підсистеми живлення – 36,4°C (при розгоні − 37,1°C);
- нижній радіатор охолодження елементів підсистеми живлення – 34,9°C (при розгоні − 35,3°C);
- радіатор охолодження мікросхеми-комутатора ASMedia ASM1187e – 34°C (при розгоні − 34,2°C).
Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їхньої конструкції.

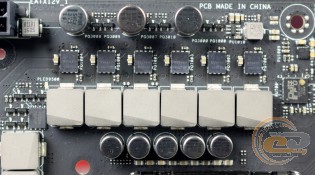

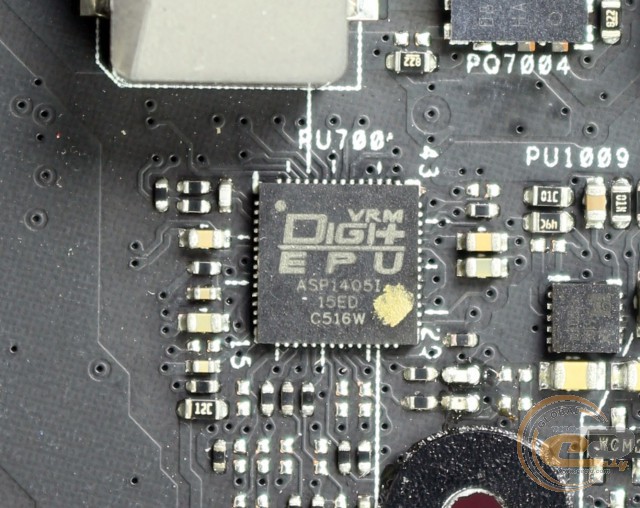

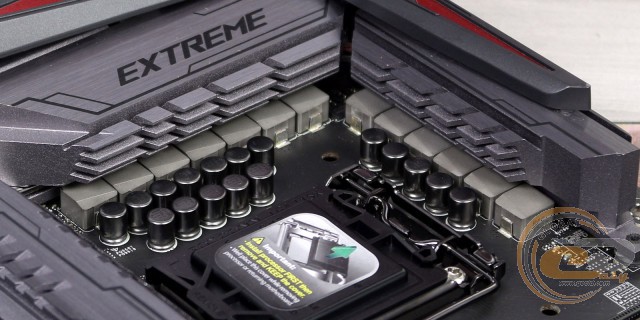

Живлення процесора здійснюється за 13-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на двох цифрових ШІМ-контролерах ASP1405I із вбудованою підсистемою керування енергоспоживанням Extreme Engine DIGI+. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності та стабільності роботи.

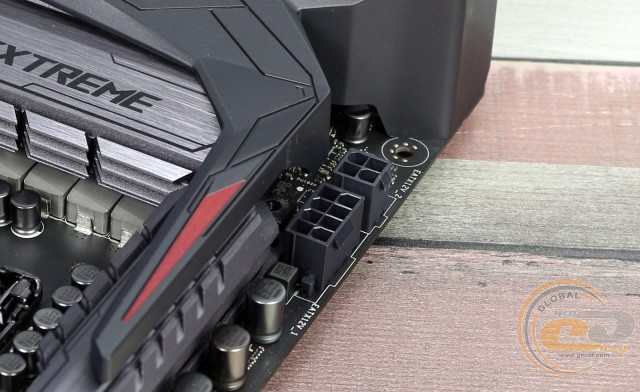

Для подачі напруги живлення на ASUS MAXIMUS VIII EXTREME призначені основний 24-контактний і два додаткові роз’єми (8-контактний і 4-контактний), що дозволить вам уникнути яких-небудь обмежень при екстремальному розгоні.

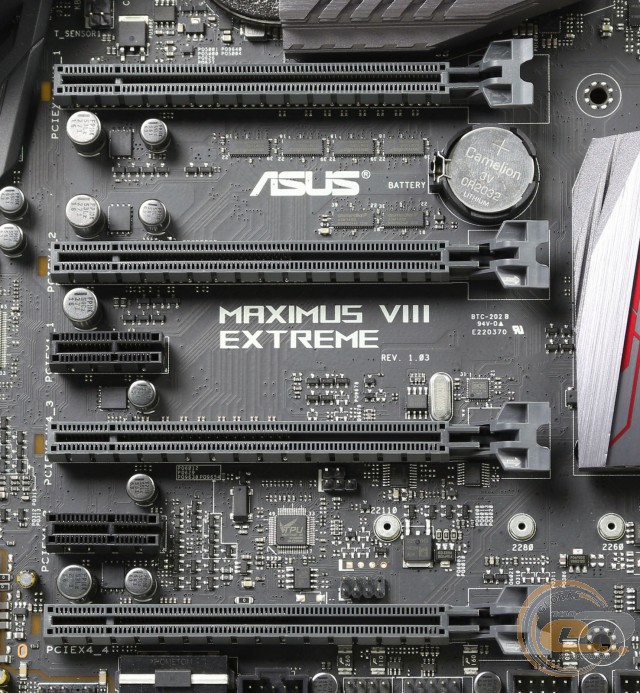

Для розширення функціональності тестованої материнської плати присутні шість слотів:
- PCI Express 3.0 x16 (у режимі х16 або х8);
- PCI Express 3.0 x16 (у режимі x4);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х8 або х4);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х4).

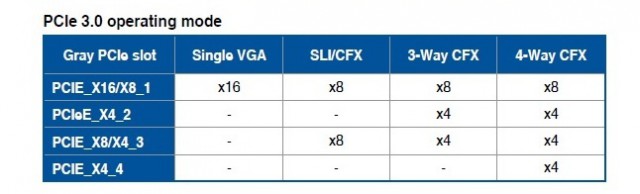

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачу організувати графічну підсистему з чотирьох відеокарт із розподілом ліній за схемою х8+х4+х4+х4, що не є оптимальним. Якщо ж брати більш актуальні варіанти, то саме розташування слотів дозволить без проблем підключити дві відеокарти із трьохслотовою системою охолодження. При цьому у вас все ще залишиться доступ до одного роз’єму PCI Express 3.0 x1.

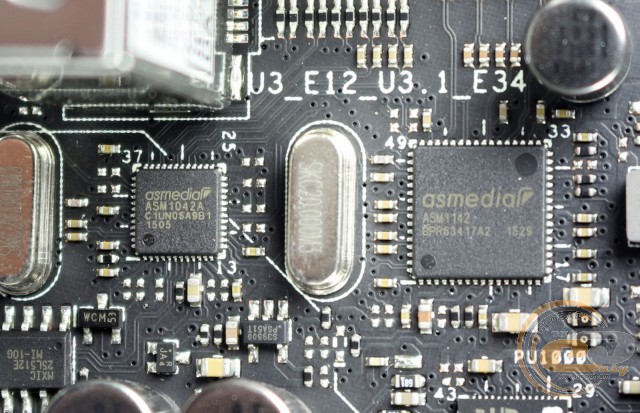

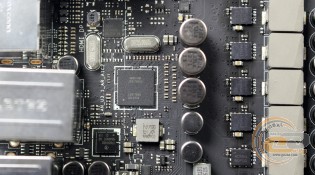

Коректна робота чотирьох портів USB 3.1 на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM1142 і додаткового контролера компанії Intel. Чіп ASMedia ASM1042a відповідає за реалізацію двох портів USB 3.0 на інтерфейсній панелі.

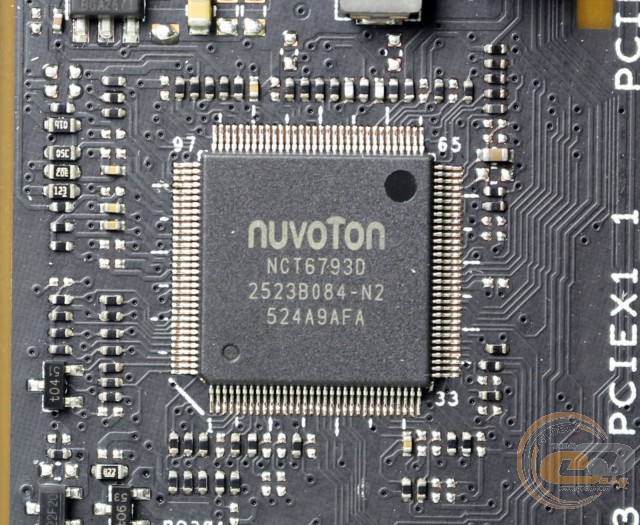

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

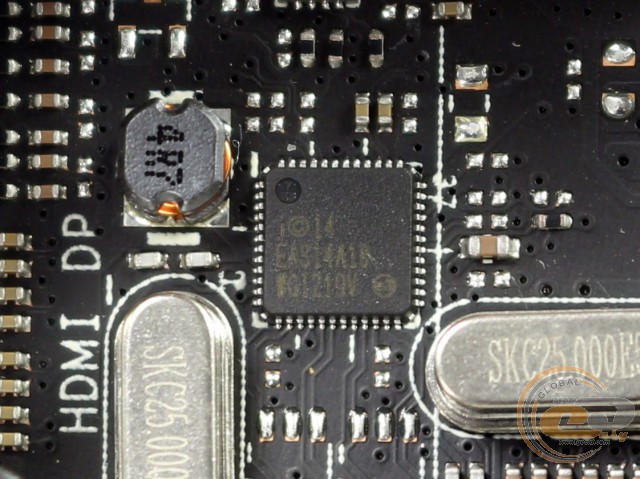

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI219V. У свою чергу програмне забезпечення GameFirst III допоможе ефективно розподілити мережеві ресурси між прикладними додатками.

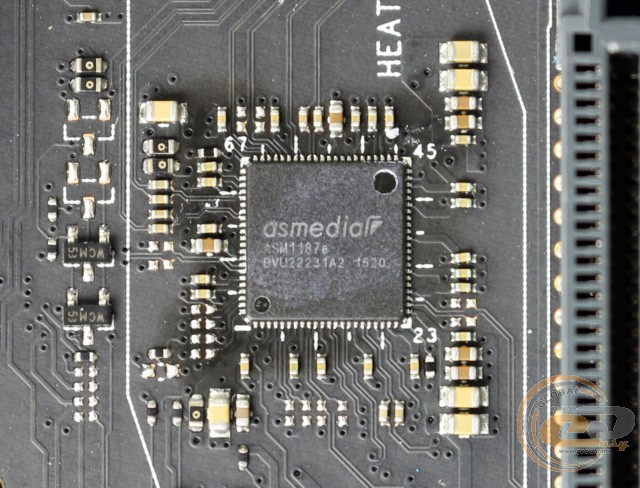

Для мультиплексування чіпсетної шини PCI Express 3.0 використовується мікросхема-комутатор ASMedia ASM1187e, яка перетворить одну лінію в сім.

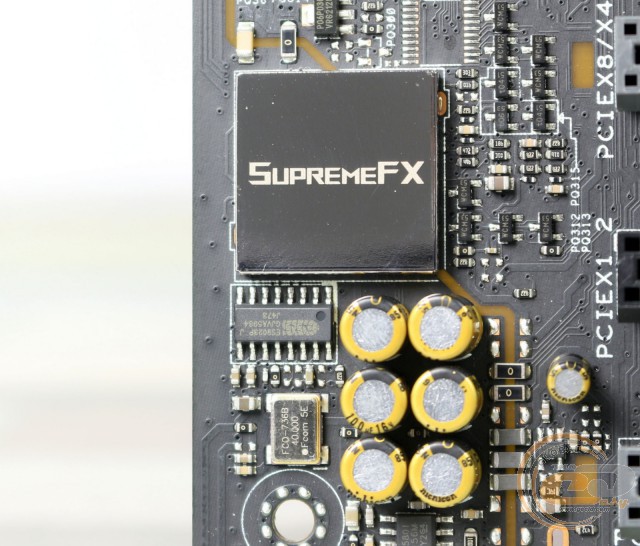

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку SupremeFX 2015, який має ряд відмітних особливостей, згаданих на початку огляду.

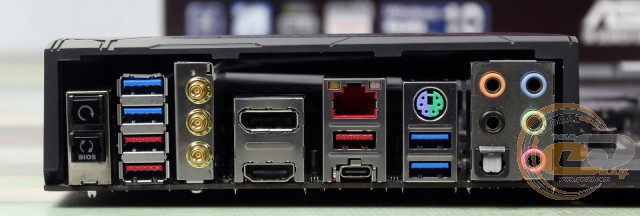

На інтерфейсну панель тестованої моделі виведені наступні порти:
- 3 х роз’єми для комбінованої антени Wi-Fi і Bluetooth;
- 1 x HDMI;
- 1 x DisplayPort;
- 1 x LAN (RJ45);
- 1 х USB 3.1 Type-C;
- 3 х USB 3.1 Type-A;
- 4 x USB 3.0;
- 1 x Optical S/PDIF out;
- 5 x аудіопортів;
- 1 x клавіша «Clear CMOS»;
- 1 x клавіша «USB BIOS Flashback».
Крім головної переваги у вигляді комплектного модуля з підтримкою стандартів 802.11a/b/g/n/ac Wi-Fi + Bluetooth 4.0, інтерфейсна панель новинки вигідно відрізняється наявністю восьми портів USB (включаючи чотири високошвидкісні USB 3.1) і зручними клавішами для скидання CMOS та оновлення прошивання BIOS.
В ASUS MAXIMUS VIII EXTREME присутні досить широкі можливості для організації охолодження усередині системного корпусу. В наявності сім 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора, один призначений для підключення водоблока СВО, у той час як чотири інші призначені для системних вертушок.
