Огляд і тестування материнської плати ASUS MAXIMUS VI HERO

21-08-2013

Сучасний ігровий комп'ютер – яким він повинен бути? Дуже багато людей ставлять це запитання, і відповісти на нього однозначно важко. По-перше, у нього повинна бути продуктивна відеопідсистема, яка складається з «топової» відеокарти, а краще з тандема таких плат. По-друге, повинен бути продуктивний центральний процесор, і тут, на наш погляд, варто віддавати перевагу не стільки його тактовій частоті, скільки поколінню – більш нова архітектура при інших рівних параметрах буде продуктивнішою. По-третє, оперативна пам'ять, якої, як відомо, багато не буває – тут важлива не тільки її частота, яка чим більша тим краще, але й часові затримки її роботи, які якраз навпаки повинні бути мінімальними. Ну і, звичайно ж, основа всього – материнська плата, адже від неї залежить, чи зможете ви одержати додатковий приріст продуктивності ЦП і ОЗП, наскільки стабільною та безвідмовною буде ваша система в будь-якому режимі роботи, та й надійність і довговічність вашого комп'ютера прямо залежить від цього важливого компонента. Виріб іменитого виробника комп'ютерних комплектуючих - компанії ASUS, який побував в нашій тестовій лабораторії, саме відповідає всім вимогам до основи ігрового комп'ютера. Більше того, він належить до елітної серії ROG (Republic of Gamers), яка включає в себе продукти Hi-End класу, призначені в першу чергу для справжніх комп'ютерних ігроманів. Але при цьому дана новинка має більш доступну вартість, ніж інші рішення даної серії. Що ж, давайте знайомитися ближче з оснащеною останніми досягненнями інженерів материнською платою ASUS MAXIMUS VI HERO.

ASUS MAXIMUS VI HERO

Специфікація

Виробник

ASUS

Модель

MAXIMUS VI HERO

Чіпсет

Intel Z87 Express

Процесорний роз’єм

Socket LGA 1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого покоління

Частота використовуваної пам'яті

DDR3 3000 (O.C.) / 2933 (O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 МГц

Non-ECC, Un-buffered Memory

Підтримка пам'яті

4 x 240-контактні DIMM двоканальної архітектури до 32 ГБ

Слоти розширення

2 x PCI Express 3.0/2.0 x16 (один x16 або x8 + х8 )

1 x PCI Express 2.0 x16 (максимум у режимі x4, за замовчуванням у режимі х1)

3 x PCI Express 2.0 x1

Відеоінтерфейси

1 x HDMI (роздільна здатність 4096 x 2160 @ 24 Гц / 2560 x 1600 @ 60 Гц)

Multi-GPU

NVIDIA Quad-GPU SLI

AMD Quad-GPU CrossFireX

Дискова підсистема

Intel Z87 Express:

6 x SATA 6 Гбіт/с, підтримка RAID 0, 1, 5 і 10

ASMedia ASM1061:

2 x SATA 6 Гбіт/с

LAN

Гігабітний мережевий LAN контролер Intel I217V

Звукова підсистема

8-канальний High-Definition Audio кодек SupremeFX

Живлення

24-контактний роз’єм живлення ATX

8-контактний ATX12V роз’єм живлення

Охолодження

Пасивна система охолодження, яка складається із трьох алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою

Роз’єми для вентиляторів

2 x CPU (4-контактні)

3 x корпусні вентилятори (4-контактні)

Зовнішні порти I/O

1 x PS/2 (клавіатура/миша)

1 x HDMI

1 x LAN (RJ45) порт

4 x USB 3.0 (виділені блакитним кольором)

4 x USB 2.0

1 x оптичний вихід S/PDIF

1 x клавіша USB BIOS Flashback

6 х аудіороз’ємів

Внутрішні порти I/O

1 x аудіороз’єм передньої панелі

2 x USB 2.0/1.1 (підключення до чотирьох портів USB 2.0)

1 x USB 3.0 (підключення двох портів USB 3.0)

1 х роз’єм ROG_EXT (об'єднаний з одним роз’ємом USB 2.0/1.1)

1 х вихід S/PDIF

1 х роз’єм TPM

1 x роз’єм DRCT

1 x клавіша DirectKey

1 x клавіша MemOK!

1 х клавіша ввімкнення

1 х клавіша скидання

1 x перемикач Clear CMOS

роз’єм системної панелі

BIOS

64 Mb Flash ROM

UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS

Фірмові технології та утиліти

Extreme Engine Digi+ III

ROG BIOS Print

GPU.DIMM Post

Tweakers' Paradise

ROG SSD Secure Erase

ROG RAMDisk

GameFirst II

ASUS Dual Intelligent Processors 4

CPU Level Up

USB BIOS Flashback

MemOK!

AI Suite 3

Ai Charger

USB Charger+

USB 3.0 Boost

Disk Unlocker

ASUS O.C. Profile

ASUS CrashFree BIOS 3

ASUS EZ Flash 2

ASUS Q-Shield

ASUS Q-Code

ASUS Q-LED

ASUS Q-Slot

ASUS Q-DIMM

ASUS Q-Connector

ASUS C.P.R.(CPU Parameter Recall)

Комплектація

посібник користувача;

5 x SATA-кабелів;

1 x набір Q-connector (2 в 1);

1 х місток SLI;

заглушка інтерфейсної панелі;

DVD з драйверами та утилітами.

Форм-фактор

Розміри, мм

ATX

305 х 244

Сайт виробника

ASUS
Оновлення BIOS і драйверів можна завантажити зі сторінки підтримки.



Все цены на Asus+MAXIMUS+VI+HERO

Упаковка та комплектація

ASUS MAXIMUS VI HERO

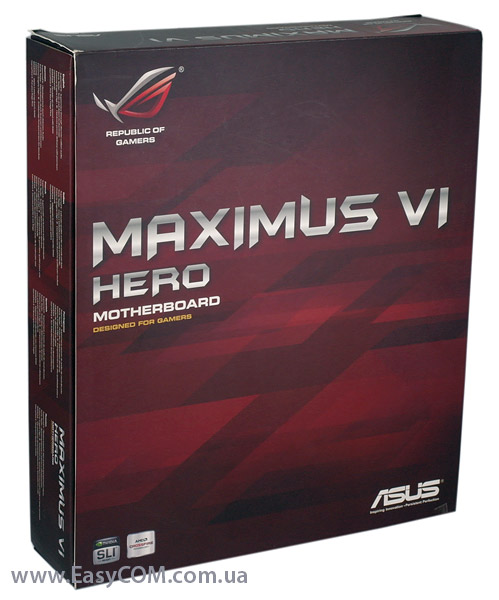

Материнська плата ASUS MAXIMUS VI HERO упакована в велику картонну коробку. Її дизайн нам уже знайомий за попереднім продуктом серії ROG – у верхньому куті розташований великий логотип серії, по центру великими білими буквами зазначена назва моделі, а знизу невеликими піктограмами позначена підтримка виробом технологій об'єднання відеокарт NVIDI SLI і AMD CrossFireX.

ASUS MAXIMUS VI HERO

Зі зворотної сторони коробки розташовані три невеликі зображення ділянок плати з підписами реалізованих там фірмових технологій, а також скріншот утиліти Sonic Radar. По центру, у два стовпці, наведена специфікація виробу, під якою є схематичне зображення інтерфейсної панелі. У сумі ця інформація дає повне уявлення про можливості майбутньої системи.

ASUS MAXIMUS VI HERO

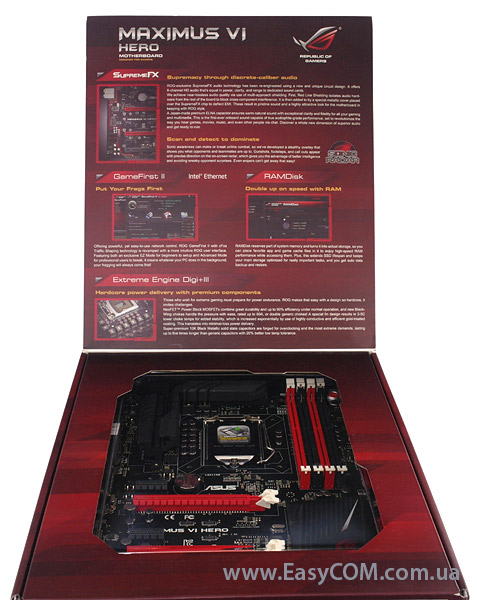

Відкривши верхню кришку, ми бачимо саму материнську плату за прозорим тонким пластиком. Але давайте докладніше розглянемо внутрішню частину відкидної кришки, на якій виробник розташував опис особливостей свого продукту.

ASUS MAXIMUS VI HERO

Маркетологи компанії ASUS виділяють ігрову спрямованість виробу, розташувавши на внутрішній стороні відкидної кришки рекламу таких фірмових технологій:

  • SupremeFX – високоякісна аудіосистема на базі вбудованого 8-канального звукового контролера SupremeFX, в обв'язці якого застосовані ємні конденсатори преміум-класу ELNA. Також у її дизайні використовується електромагнітне екранування чіпа та продумане розведення друкованої плати, яке ізолює аналогові аудіосигнали від впливу наведень – усе це сприяє найвищій якості звуку в іграх, фільмах і при прослуховуванні музики.
  • Sonic Radar – унікальна технологія, яка дає можливість візуалізації всіх джерел звуку в комп'ютерній грі, навіть якщо ті не перебувають у межах прямої видимості. Це дозволить чітко визначити напрямок кроків суперника, пострілів, криків і інших звуків, що доносяться, а це розширює можливості гравця і дає йому відчутну перевагу над суперниками, які грають без такої технології.
  • GameFirst II – фірмова функція на базі технології cFos Traffic Shaping допоможе встановити пріоритет використання інтернет-каналу різними додатками. Одержавши максимальний пріоритет, онлайн-ігри будуть працювати максимально швидко, без дратівних затримок, а інші онлайн-додатки, які мають низький пріоритет використання інтернет-каналу, не будуть їм у цьому заважати.
  • RAMDisk – материнська плата підтримує технологію RAMDisk, за допомогою якої можна виділити до 80% системної пам'яті для використання в якості надшвидкого накопичувача, швидкість доступу до якого в 20 разів перевищує можливості твердотільних накопичувачів з інтерфейсом SATA.
  • Extreme Engine Digi+ III – посилена цифрова система живлення забезпечує стабільну роботу за рахунок високоефективних компонентів: дроселів BlackWing, конденсаторів Black Metallic і транзисторів NexFET.

ASUS MAXIMUS VI HERO

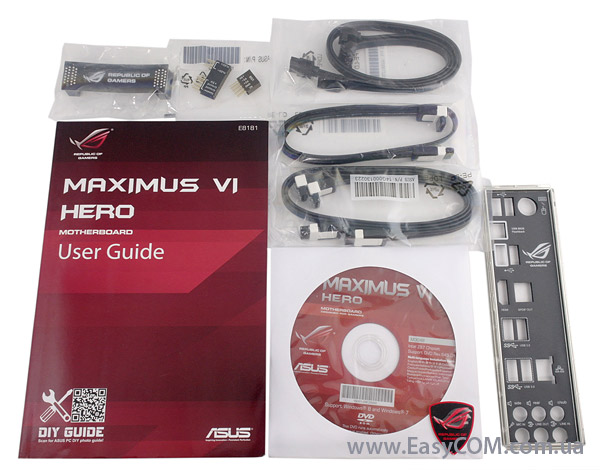

У комплекті з материнською платою ви одержите:

  • посібник користувача;
  • набір Q-Connector;
  • п'ять кабелів SATA;
  • місток SLI;
  • фірмовий значок ROG на корпус;
  • заглушку інтерфейсної панелі;
  • диск із драйверами та утилітами.

Комплект поставки цілком достатній для складання системи та початку роботи, але, на жаль, без додаткових аксесуарів, які ми вже бачили в інших рішеннях цієї серії. Такий підхід цілком логічно пояснюється бажанням виробника знизити кінцеву вартість новинки, щоб зробити дане рішення серії ASUS ROG доступними для більш ширшої аудиторії геймерів.

Дизайн і особливості плати

ASUS MAXIMUS VI HERO

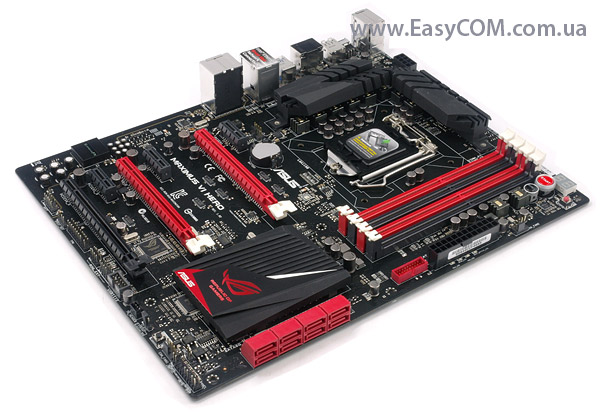

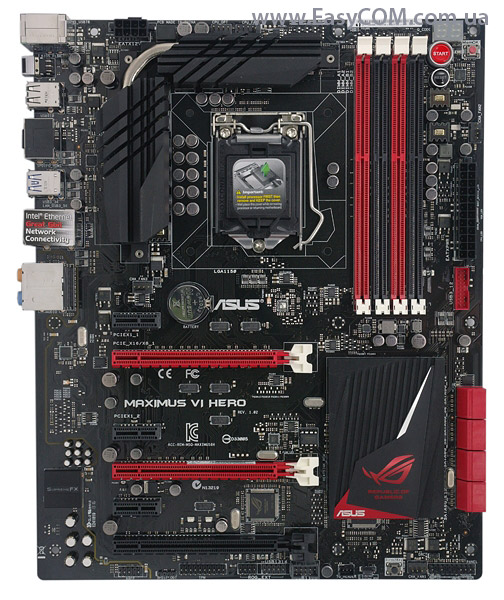

Материнська плата ASUS MAXIMUS VI HERO виконана у форматі ATX на якісному текстоліті. Пайка компонентів якісна, але іншого від такого іменитого виробника ми й не очікували. Оформлений виріб у класичній червоно-чорній колірній гамі серії ROG – строго та виразно одночасно, що тільки підкреслює елітність продукту.

ASUS MAXIMUS VI HERO

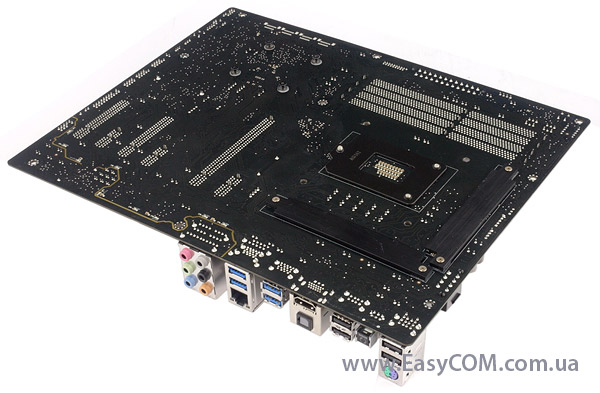

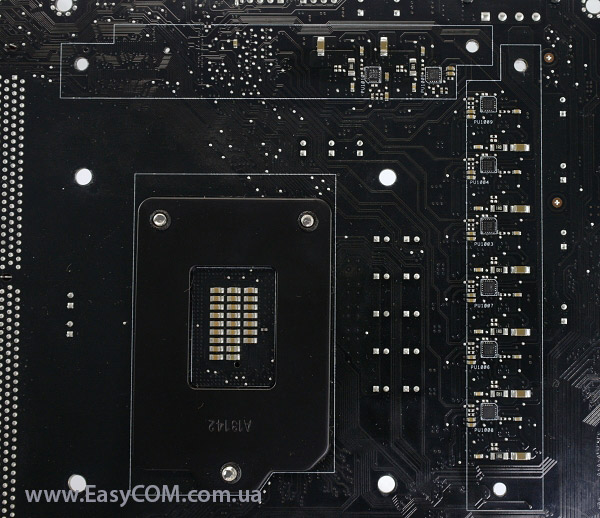

Зі зворотної сторони плати, під процесорним роз’ємом, встановлена металева пластина, яка оберігає текстоліт від згинання тугим кріпленням системи охолодження CPU. Також опорні пластини, які надають виробу додаткову жорсткість, встановлені й під радіаторами схеми живлення ЦП.

ASUS MAXIMUS VI HERO

А тепер розглянемо материнську плату більш докладно по вузлах. По нижньому краю PCB розташовані роз’єми для підключення аналогового виходу звуку на передній панелі, виходу S/PDIF і модуля TPM. Далі розпаяний роз’єм ROG_EXT, призначений для підключення виносної панелі ROG або інших аксесуарів, причому конектор ROG_EXT об’єднаний з колодкою для підключення двох портів USB 2.0, слідом встановлений другий 9-контактний роз’єм для підключення портів швидкого доступу USB 2.0 на передній панелі, конектор TG_HEADER, джампер обнулення налаштувань BIOS, клавіша DirectKey і роз’єм системної панелі.

ASUS MAXIMUS VI HERO

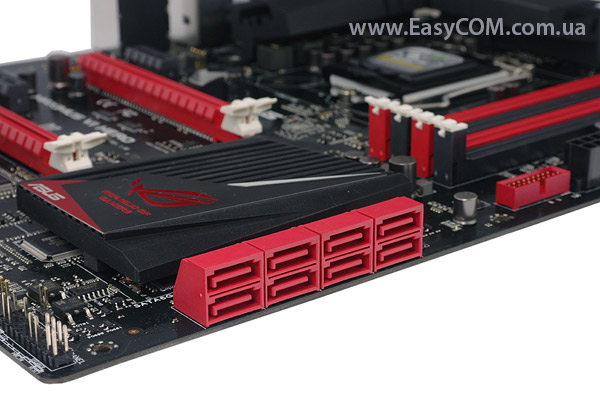

Дискова підсистема складається з восьми портів SATA 6 Гбіт/с, шість із яких обслуговуються набором системної логіки Intel Z87 Express і підтримують організацію RAID-масивів рівнів 0, 1, 5 і 10. Інші два працюють під керуванням спеціалізованого контролера ASMedia ASM1061. Для запобігання перекриття доступу до інтерфейсів SATA довгими відеокартами з габаритними системами охолодження, усі вони встановлені паралельно текстоліту.

ASUS MAXIMUS VI HERO

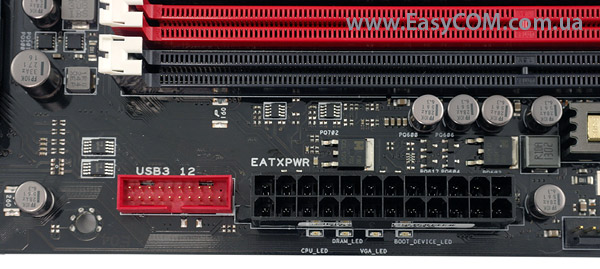

Вище середини правого краю материнської плати ASUS MAXIMUS VI HERO звично розташована 19-контактна колодка для підключення двох портів USB 3.0 і 24-контактний роз’єм основного живлення. Тут же розпаяні і світлодіодні індикатори Q LED: CPU_LED, DRAM_LED, VGA_LED і BOOT_DEVICE_LED, які дозволяють легко та швидко локалізувати проблемне місце при завантаженні системи.

ASUS MAXIMUS VI HERO

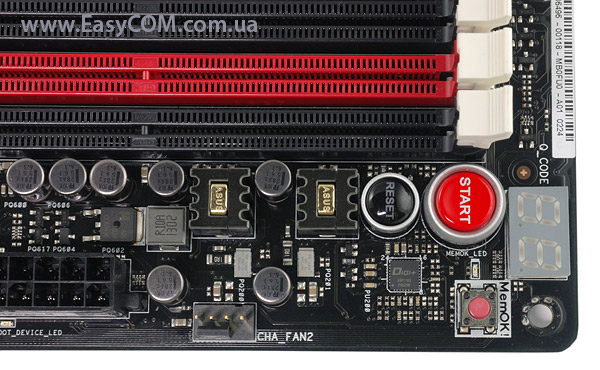

Правий верхній кут зайнятий двофазним цифровим стабілізатором живлення модулів оперативної пам'яті, який працює під керуванням ШІМ-контролера ASP1103. Такої схеми буде цілком достатньо для стабільного живлення модулів ОЗП навіть у режимі сильного розгону. Також тут знаходяться клавіші ввімкнення та перезавантаження комп'ютера, клавіша MemOK! зі світлодіодною індикацією ввімкнення та двохразрядний індикатор системних кодів Q_CODE, по якому можна точно визначити, на якому етапі початкового тестування системи відбувається збій обладнання. Єдиною, на наш погляд, незручністю є ускладнений доступ до клавіш і зчитування інформації з індикатору Q_CODE в умовах інстальованої в корпус системи.

ASUS MAXIMUS VI HERO

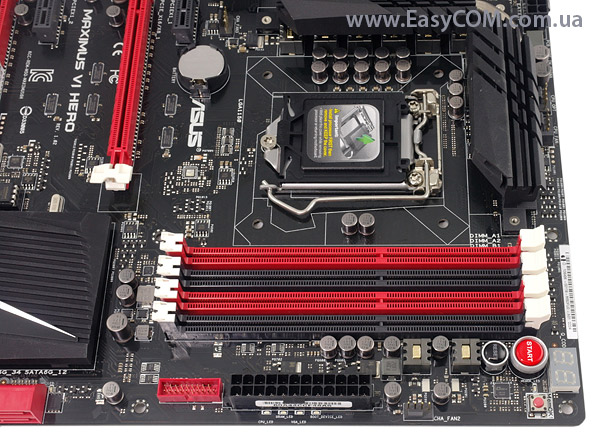

Встановлення модулів оперативної пам'яті стандарту DDR3 можливе в чотири 240-контактні слоти DIMM, які для зручності користувачів обладнані рухливими засувками тільки з одного боку. Максимальний обсяг ОЗП поки обмежений інтегрованим у процесор контролером пам'яті й становить 32 ГБ. Для одержання максимальної продуктивності від RAM на платі застосована нова архітектура T-Topology другого покоління, яка полягає в оптимізації розведення доріжок, що з'єднують процесор і модулі пам'яті, з метою зниження наведень і перехідних перешкод. Компанія ASUS стверджує, що результати внутрішніх тестів свідчать про збільшення оптимізаційного потенціалу кількох модулів пам'яті на 5%, а в конфігурації з одним DIMM – на 10%.

ASUS MAXIMUS VI HERO

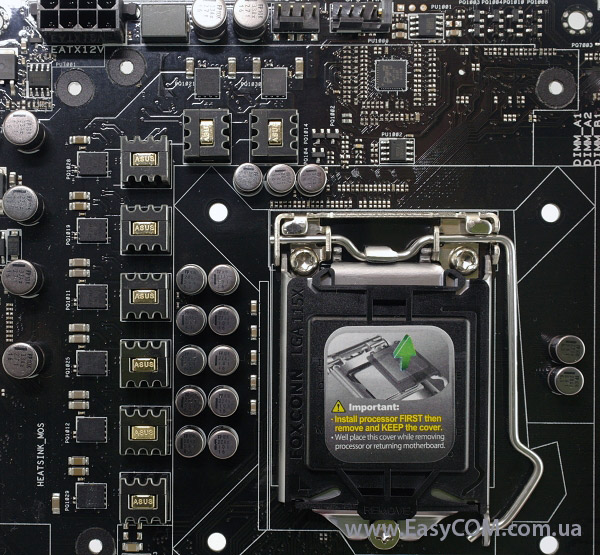

Живлення центрального процесора здійснюється за 8-фазною цифровою схемою DIGI+ 3, у якій застосовані компоненти найвищого класу: дроселі BlackWing, конденсатори Black Metallic і транзистори NexFET. Керує ж усім цим ШІМ-контролер ASP1251, який одночасно є й мікросхемою EPU. Подача додаткового живлення здійснюється через надійний 8-контактний роз’єм ATX12V, здатний пропустити через себе вдвічі більший струм у порівнянні зі звичайним 4-контактним, що забезпечує додаткову надійність і стабільність у режимі розгону CPU.

ASUS MAXIMUS VI HERO

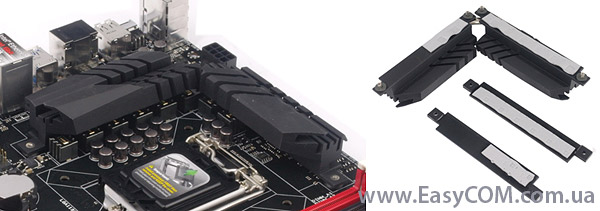

Під пластинами жорсткості радіаторів, встановленими на силових елементах схеми живлення ЦП, розпаяні вісім драйверів, які керують роботою транзисторів. Як бачимо, схема живлення «чесна», без усяких «віртуальних» фаз – якщо застосовані якісні компоненти, то їхнє подвоєння або потроєння просто не потрібне, схема й без цього прекрасно впорається з навантаженням навіть при істотному оверклокінгу.

ASUS MAXIMUS VI HERO

У моделі ASUS MAXIMUS VI HERO застосовується пасивна система охолодження, яка складається із трьох алюмінієвих радіаторів. Для відведення надлишків тепла від MOSFET встановлені два солідні радіатори, з'єднані між собою тепловою трубкою. Встановлені зі зворотної сторони PCB опорні пластини під ними також виконують роль радіаторів, охолоджуючи драйвера керування транзисторами NexFET.

ASUS MAXIMUS VI HERO

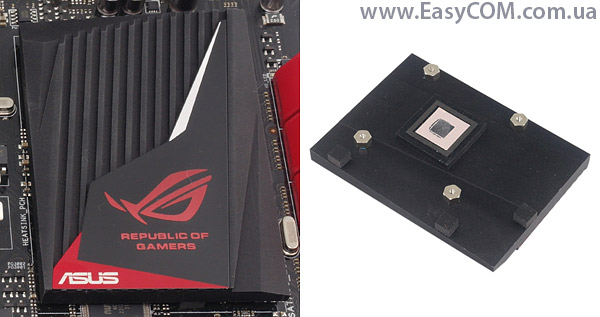

Радіатор на наборі системної логіки Intel Z87 Express має вигляд товстої прямокутної пластини з неглибокими прорізами зверху – назвати це оребренням досить складно. Але незважаючи на таку форму він досить добре справляється з охолодженням чіпсету – під час тестування його температура досягла позначки всього 35,1°С. Додамо, що кріпляться радіатори до охолоджуваних елементів за допомогою надійного гвинтового затиску.

ASUS MAXIMUS VI HERO

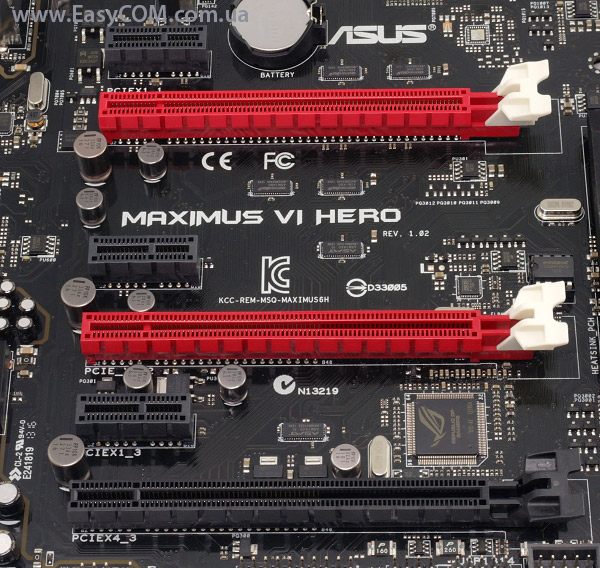

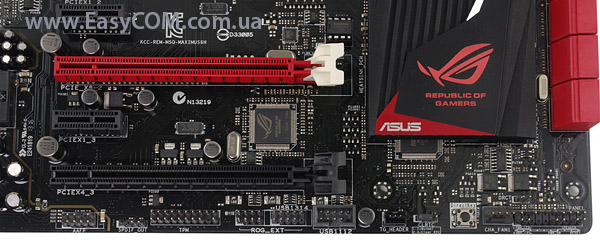

Для встановлення плат розширення на материнській платі виробник передбачив такі роз’єми: три слоти PCI Express x16 і три роз’єми PCI Express x1. Тепер про режими роботи встановлених на PCB роз’ємів, вони, до речі, досить цікаві. Верхній слот PCI Express x16 працює у двох режимах: при встановленні однієї відеокарти він одержує всі 16 ліній PCI Express 3.0, які йдуть від процесора, а використання зв'язування із двох відеоприскорювачів поділить лінії PCI Express із другим роз’ємом – по вісім на кожний. Найнижчий роз’єм PCI Express x16 одержує свої лінії передачі даних від чіпсету, він призначений для встановлення плат розширення та виділений іншим кольором. За замовчуванням на нього приходить одна лінія PCI Express, але якщо ви захочете, то зможете збільшити їхню кількість до чотирьох, щоправда за рахунок ліній роз’ємів PCI Express x1, які в такому випадку використовувати не вийде.

ASUS MAXIMUS VI HERO

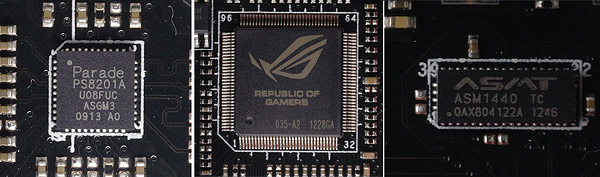

Крім згаданого нами раніше контролера ASMedia ASM1061, який збільшує дискову підсистему на два порти SATA 6 Гбіт/с, на рішенні ASUS MAXIMUS VI HERO встановлені й інші мікросхеми, що додають функціональності виробу. Так, мікросхема Parade PS8201A підтримує роботу роз’єму виведення зображення HDMI версії 1.4b з максимальною роздільною здатністю 4096 x 2160 пікселів. Великий контролер з маркуванням 1228GA і фірмовим логотипом ROG є процесором TPU. Невеликі мікросхеми ASM1440 забезпечують розподіл ліній PCI Express, що йдуть від процесора між першим і другим роз’ємами, для встановлення зв'язування із двох відеокарт.

ASUS MAXIMUS VI HERO

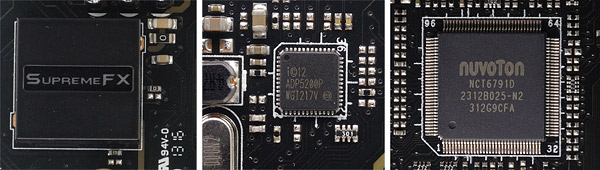

Звуковий кодек SupremeFX надійно захищений від високочастотних перешкод екраном, а наскільки якісно виконана його обв'язка, покажуть тести. З'єднання по мережі LAN обслуговуються популярним останнім часом контролером Intel I217V. У якості мікросхеми MultiIO на материнській платі ASUS MAXIMUS VI HERO використовується рішення NUVOTON NCT6791D, яке крім усього виконує й функції системного монітора.

ASUS MAXIMUS VI HERO

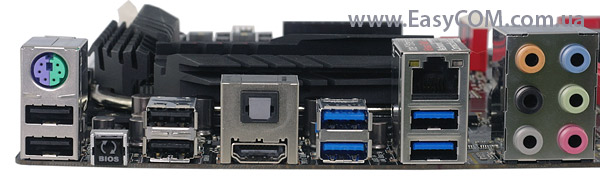

Інтерфейсна панель рішення ASUS MAXIMUS VI HERO містить наступні порти вводу-виводу:

  • комбінований порт PS/2 для підключення клавіатури або миші;
  • чотири порти USB 2.0;
  • клавішу оновлення BIOS – USB BIOS Flashback;
  • оптичний вихід S/PDIF;
  • роз’єм HDMI;
  • чотири порти USB 3.0, виділені синім кольором;
  • роз’єм RJ45 для мережевих підключень;
  • шість аудіороз’ємів для підключення багатоканальної звукової системи.

Хороша інтерфейсна панель ігрового комп'ютера, яка має достатню кількість портів USB 3.0 / 2.0, а також може похвалитися зручним підключенням багатоканальної акустики та наявністю клавіші USB BIOS Flashback. Присутність лише одного відеоінтерфейсу HDMI можна пояснити двома факторами: по-перше, геймерська материнська плата напевно буде включати мінімум одну відеокарту, а по-друге, виробник прагнув максимально здешевити продукт, не заощаджуючи при цьому на дійсно важливих підсистемах. Тому рішення відмовитися від використання інтерфейсів DVI, D-Sub, DisplayPort, Thunderbolt і eSATA було цілком раціональним і правильним.

ASUS MAXIMUS VI HERO

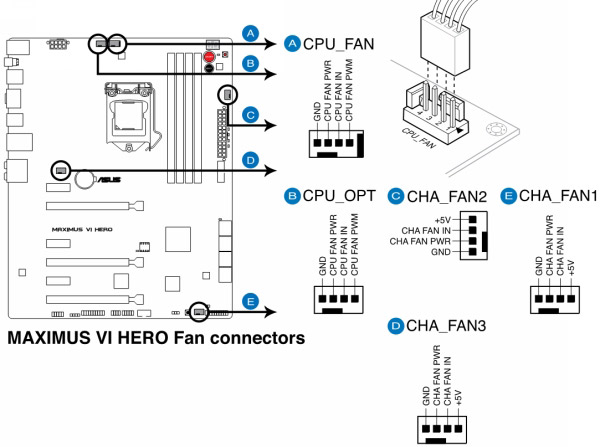

Для забезпечення хорошої внутрішньокорпусної вентиляції на материнській платі ASUS MAXIMUS VI HERO передбачені три 4-контактні роз’єми для підключення корпусних вентиляторів. На нашу думку, цього буде цілком достатньо для забезпечення сприятливих температурних умов роботи компонентів. Інженери компанії ASUS прекрасно розуміють, що у високопродуктивних ігрових системах встановлення BOX-ової системи охолодження CPU – велика рідкість, а рішення сторонніх виробників часто мають два вентилятори, тому вони встановили два 4-контактні роз’єми для підключення активних елементів процесорного кулера.

BIOS

Материнська плата ASUS MAXIMUS VI HERO обладнана фірмовим попереднім завантажувачем UEFI BIOS, основаним на мікрокоді компанії AMI.

ASUS MAXIMUS VI HERO

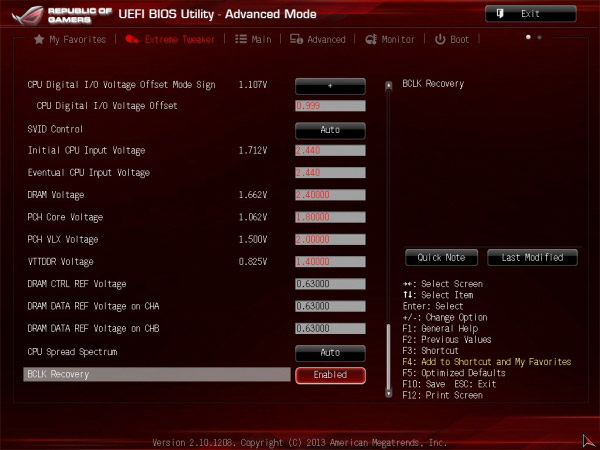

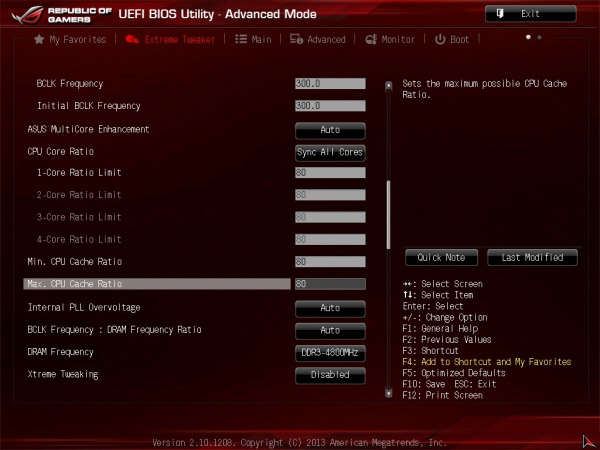

Найбільший інтерес являє собою вкладка «Extreme Tweaker», на якій зібрані всі налаштування, що впливають на продуктивність системи. Тут можна змінювати дуже багато параметрів, тому ми зібрали їх у результуючу таблицю наприкінці цього розділу.

ASUS MAXIMUS VI HERO

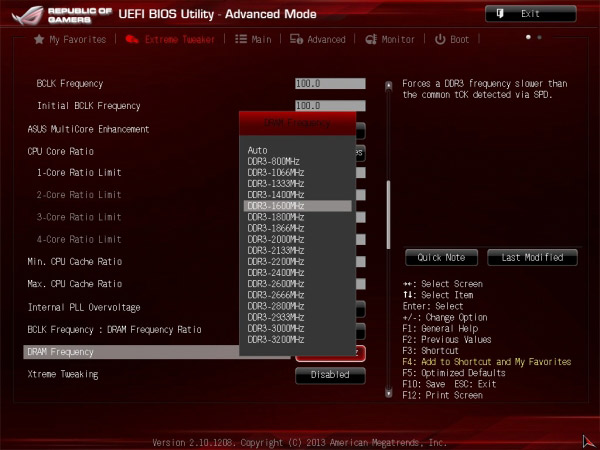

Приємно відзначити, що в BIOS можна вибрати не відображену в специфікації частоту роботи оперативної пам'яті – максимально 3200 МГц і мінімально 800 МГц.

ASUS MAXIMUS VI HERO

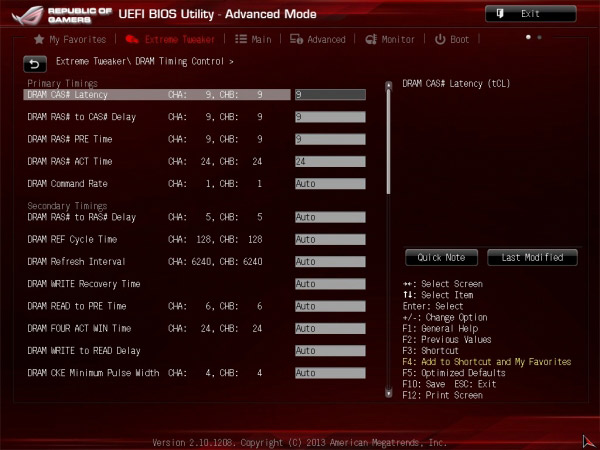

Також для оптимізації роботи модулів RAM вам надається можливість зміни таймінгів і підтаймінгів ОЗП, але на жаль, роздільне налаштування по каналах не передбачене.

ASUS MAXIMUS VI HERO

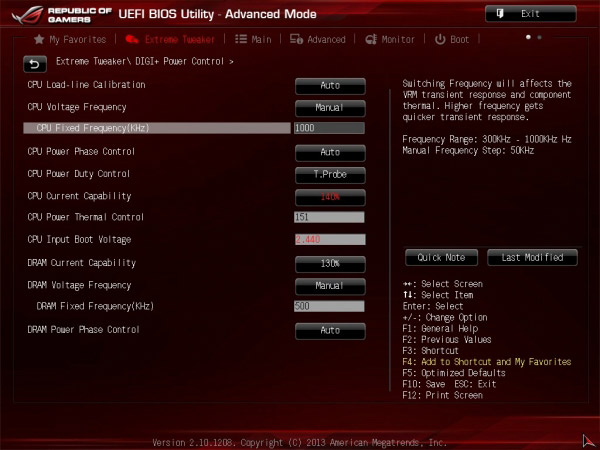

У меню «DIGI+ Power Control» ви одержите доступ до налаштування режимів роботи цифрових стабілізаторів живлення CPU і модулів пам'яті. Роздільне налаштування ШІМ-контролерів дозволить досягнути максимально стабільної живлячої напруги компонентів системи навіть у режимі дуже сильного розгону.

ASUS MAXIMUS VI HERO

Зміна значень напруги живлення можлива в дуже широкому діапазоні практично на всіх значимих вузлах материнської плати ASUS MAXIMUS VI HERO. У руках професіонала-оверклокінга цей продукт здатний дуже на багато чого, і нас не здивують рекордні значення розгону CPU або оперативної пам'яті, отримані за допомогою цієї новинки.

Налаштування системи, які впливають на оптимізацію параметрів, наведені у вигляді таблиці:

Параметр

Назва пункту меню

Діапазон

Крок

Частота системної шини, МГц

BCLK Frequency

60 – 300

0,1



CPU Strap

100, 125, 166, 250



Множник СPU

СPU Core Ratio

8 – 80

1

Частота пам'яті, МГц

Memory Frequency

Auto, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200, 2133, 2000, 1866, 1800, 1600, 1400, 1333, 1066, 800



Таймінги пам'яті

CAS Latency, RAS to CAS, RAS PRE, RAS ACT, COMMAND Mode, RAS to RAS, REF, Cycle, DRAM Refresh, WRITE Recovery, READ to PRE, FOUR ACT WIN, WRITE to READ, CKE Minimum, CAS Write, RTL (CHA), RTL (CHB), tWRDR, tRWDR, tRWSR, tRR, tRRSR, tWW(DD), tWW(DR), tWWSR





Частота стабілізатора живлення процесора, кГц

CPU Fixed Frequency

300 – 1000

50



CPU Power Thermal Control

130 – 151

1



CPU Input Boot Voltage

0,800 – 2,440

0,010

Частота стабілізатора живлення модулів пам'яті, кГц

DRAM Fixed Frequency

300 – 500

50



VCCIN Shadow Voltage

0,800 – 2,440

0,010



Initial PLL Termination Voltage

1,00000 – 3,00000

0,00625



PLL Termination Reset Voltage

1,00000 – 3,00000

0,00625



Eventual PLL Termination Voltage

1,00000 – 3,00000

0,00625



Clock Crossing Vboot

0,10000 – 1,90000

0,00625



Clock Crossing Reset Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Voltage

0,10000 – 1,90000

0,00625



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Offset

-100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,01



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1

Збільшення напруги на ядрі процесора, В

CPU Core Voltage Override

0,001 - 1,920

0,001

Збільшення напруги на кеш-пам'яті процесора, В

CPU Cache Voltage Override

0,001 - 1,920

0,001

Відхилення напруги на системному агенті

CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001



Initial CPU Input Voltage

0,800 – 2,440

0,010



Eventual CPU Input Voltage

0,800 – 2,440

0,010

Напруга на модулях пам'яті, В

DRAM Voltage

1,200 – 2,400

0,005

Напруга на чіпсеті, В

PCH Core Voltage

0,70000 – 1,80000

0,00625



PCH VLX Voltage

0,80000 – 2,00000

0,00625



VTTDDR Voltage

0,60000 – 1,40000

0,00625



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500

ASUS MAXIMUS VI HERO

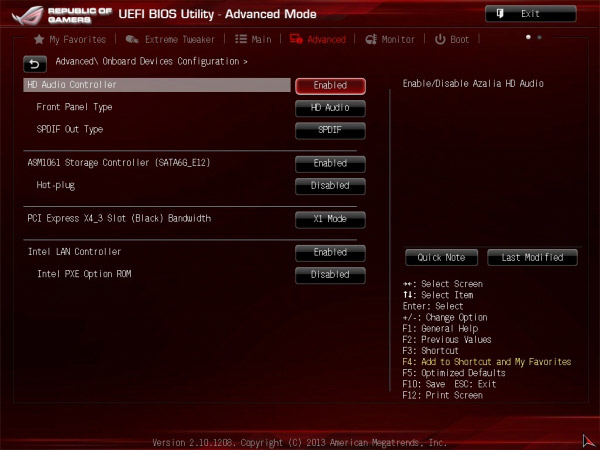

Вкладка «Advanced» надає доступ до керування деякими процесорними функціями, дозволяє налаштувати режим роботи портів SATA і інтегрованого на материнську плату обладнання. Тут же можна вказати кількість ліній PCI Express для третього слота PCI Express x16.

ASUS MAXIMUS VI HERO

Системний монітор розділений на меню за типом відображуваних параметрів, що дуже зручно. Перше меню – «Voltage Monitor» – відображає в реальному часі діючі значення живлячих напруг на всіх вузлах центрального процесора, модулях оперативної пам'яті, наборі системної логіки Intel Z87 Express і основних лініях живлення (+3,3В, +5В і +12В).

ASUS MAXIMUS VI HERO

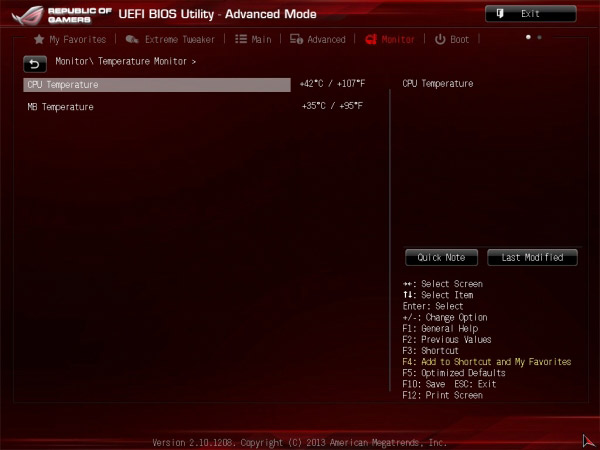

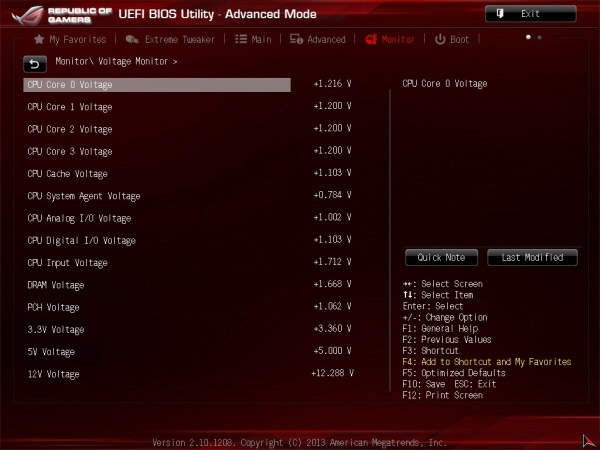

Поточні значення температур знаходяться у меню «Temperature Monitor». Тут представлені всього два параметри – температура ЦП і температура чіпсету.

ASUS MAXIMUS VI HERO

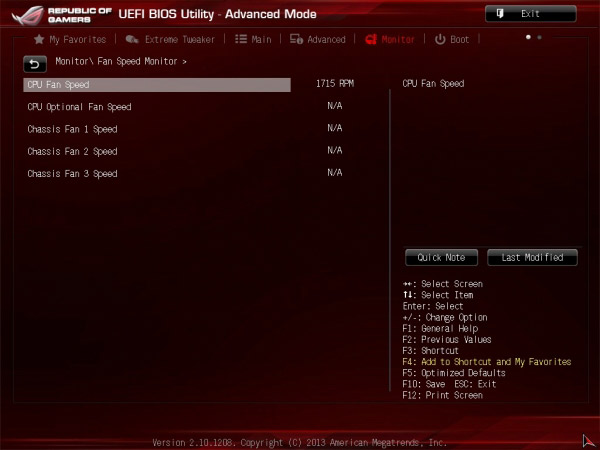

Подивитися значення моніторингу швидкості обертання вентиляторів можна в меню «Fan Speed Monitor».

ASUS MAXIMUS VI HERO

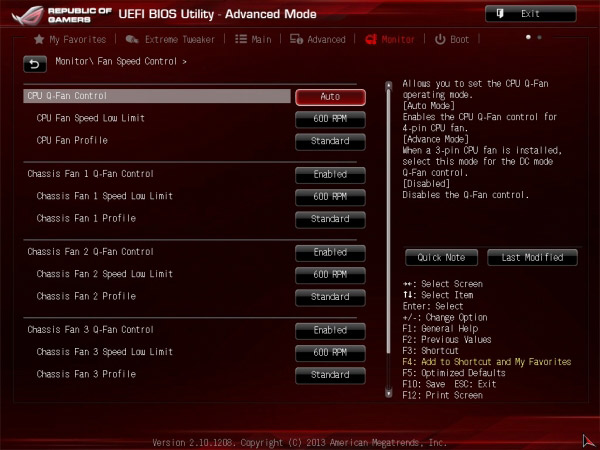

А от налаштувати продуктивність активних засобів охолодження залежно від температури у вас вийде в меню «Fan Speed Control». Єдиним нерегульованим роз’ємом є додатковий 4-контактний конектор живлення процесорного кулера CPU_OPT.

Тестування

Для перевірки можливостей материнської плати ASUS MAXIMUS VI HERO використовувалося наступне обладнання:

Процесор

Intel Core i7-4770K (LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

4x 4ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

AMD Radeon HD 6970 2 ГБ GDDR5

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув)

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

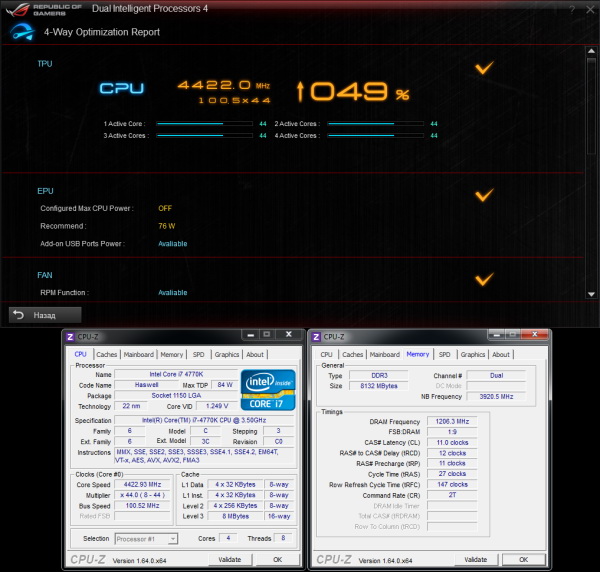

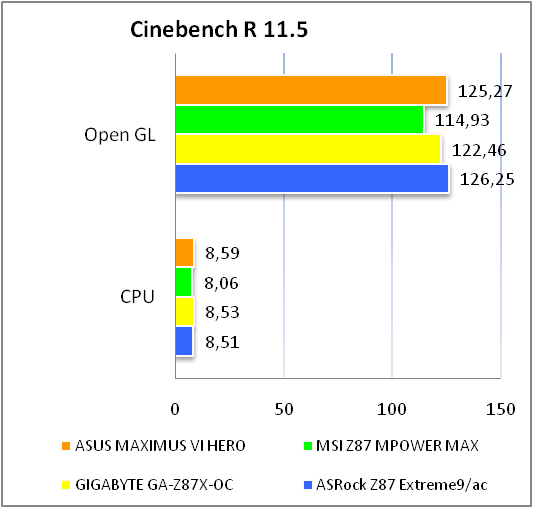

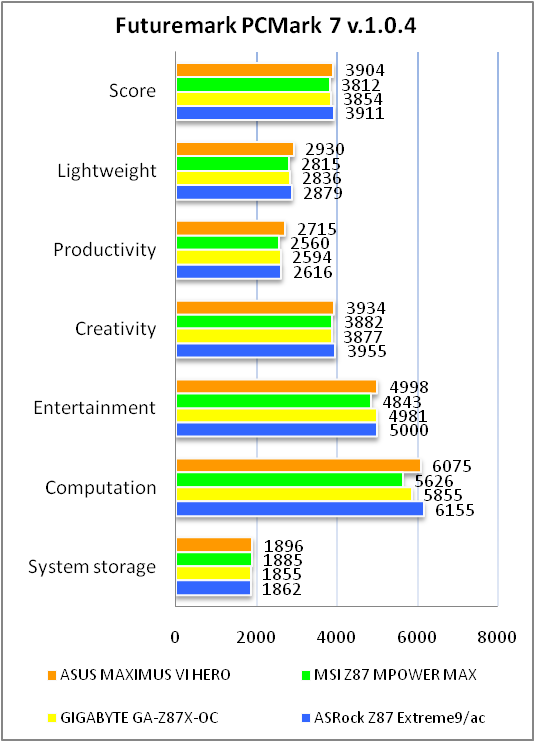

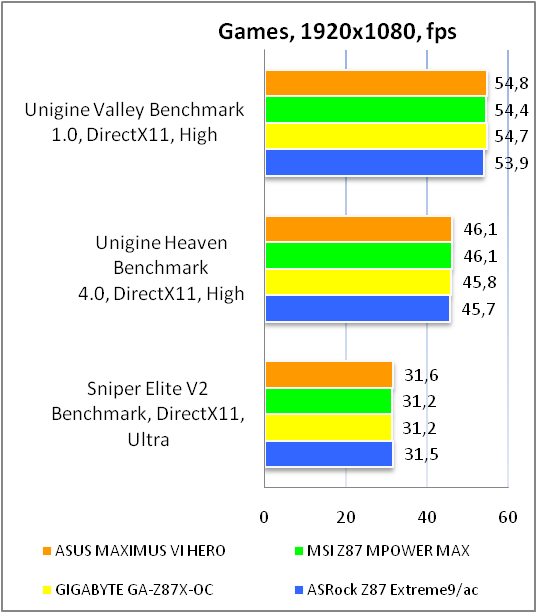

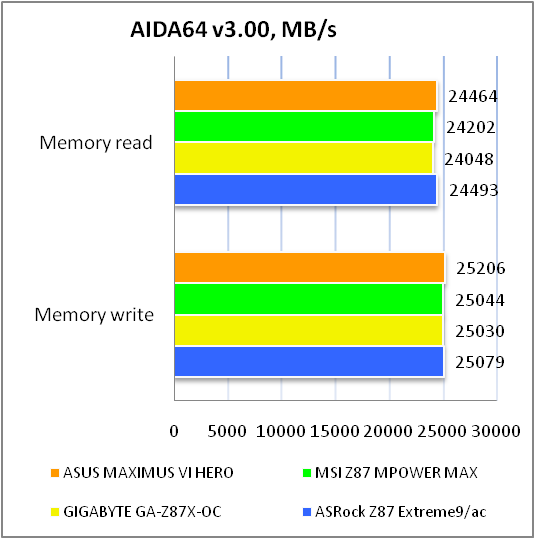

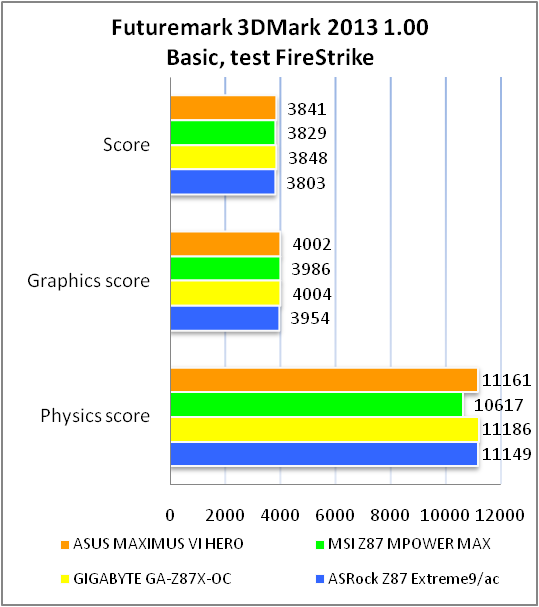

У номінальному режимі роботи материнська плата ASUS MAXIMUS VI HERO показує такий же рівень продуктивності, як і рішення інших виробників, основані на наборі системної логіки Intel Z87 Express. Це говорить нам про якісно виконане розведення компонентів на платі та добре налагоджену версію прошивання BIOS.

Утиліти

Материнською платою ASUS MAXIMUS VI HERO підтримується робота фірмових утиліт Mem TweakIt і ASUS AI Suite III, роботу яких ми, звичайно ж, протестували.

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

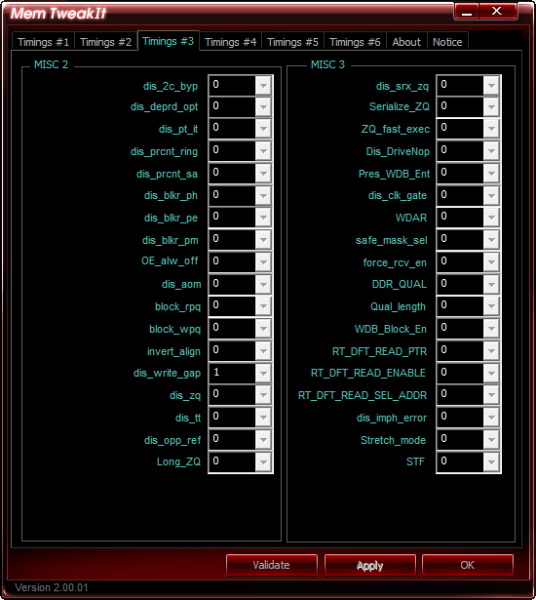

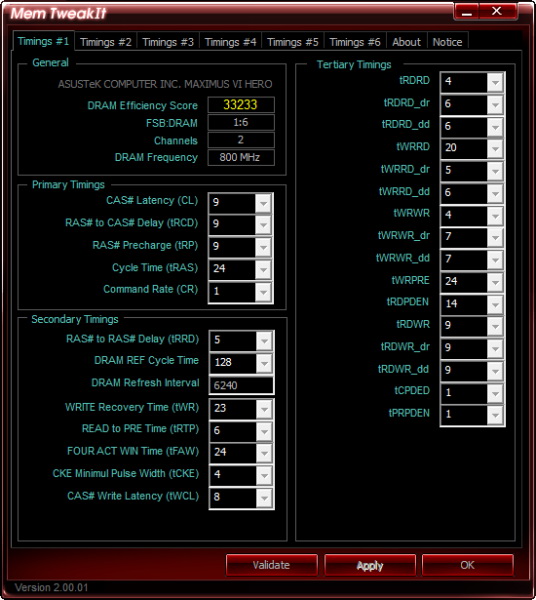

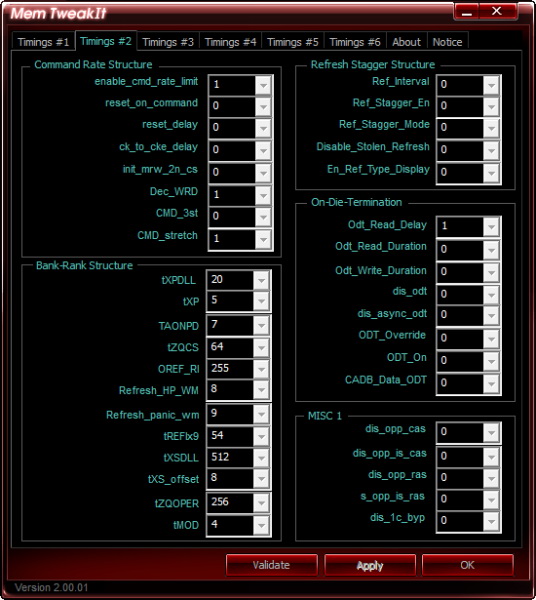

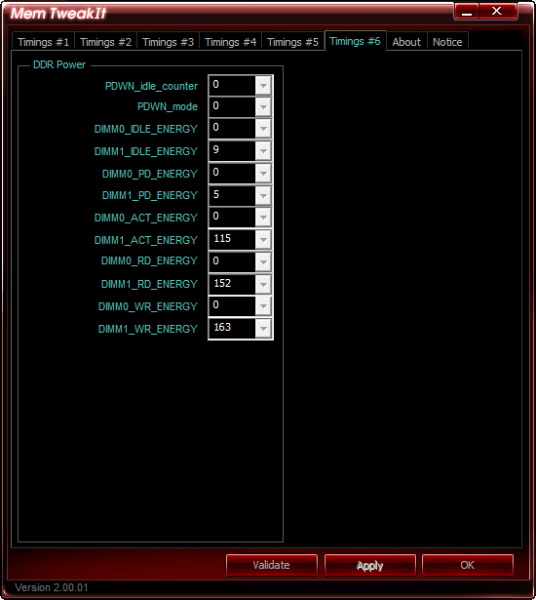

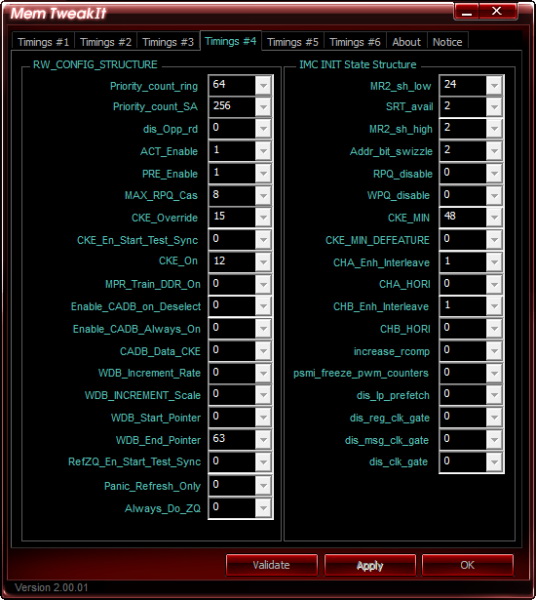

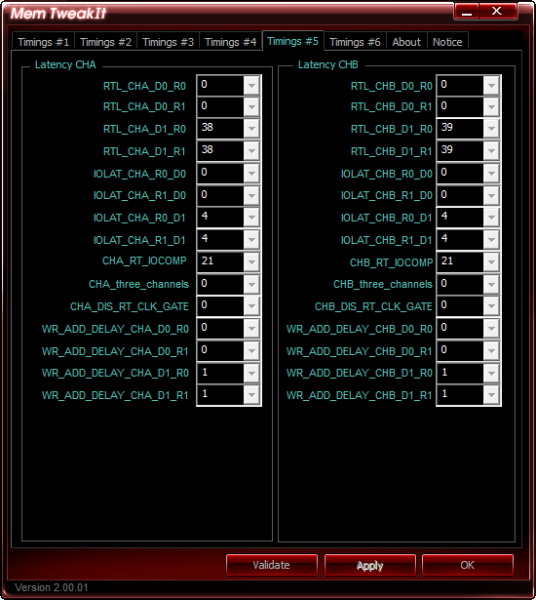

За допомогою фірмової утиліти Mem TweakIt ви зможете оптимізувати роботу оперативної пам'яті. Як ви бачите зі скриншотів, за допомогою даного ПЗ досить просто налаштувати як основні, так і другорядні таймінги функціонування модулів ОЗП прямо в ОС. Завдяки величезній кількості параметрів, доступних для зміни, любителі розгону одержують у свої руки потужний інструмент, за допомогою якого вони зможуть досягнути від RAM максимально можливої продуктивності.

ASUS MAXIMUS VI HERO

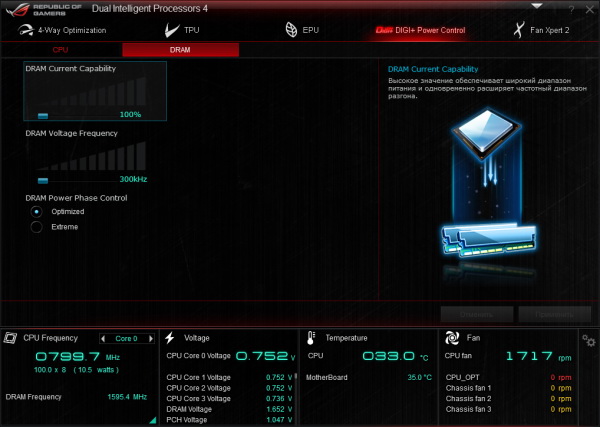

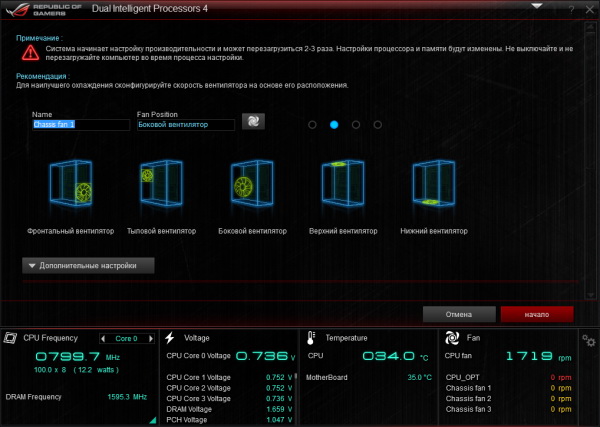

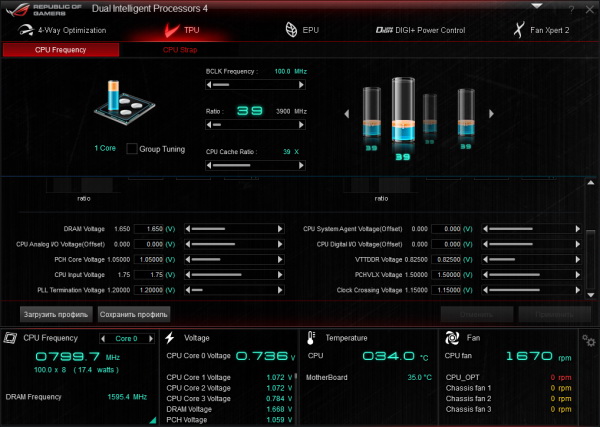

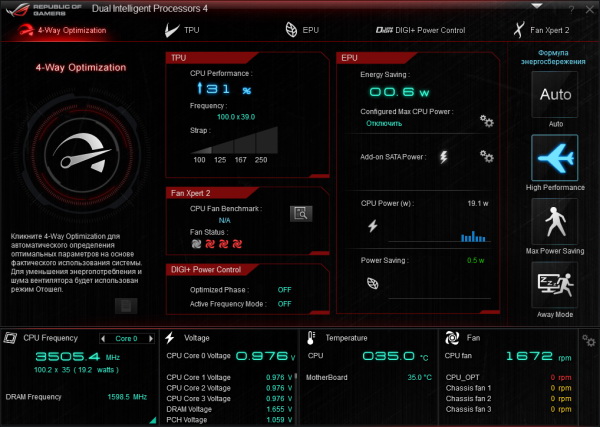

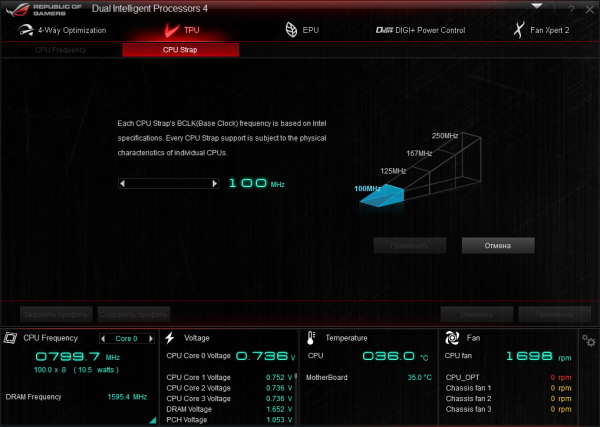

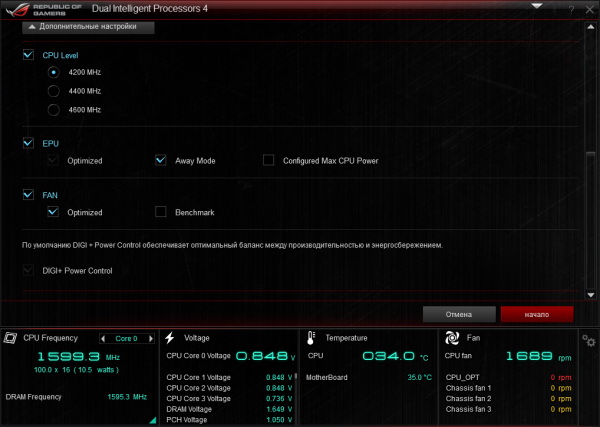

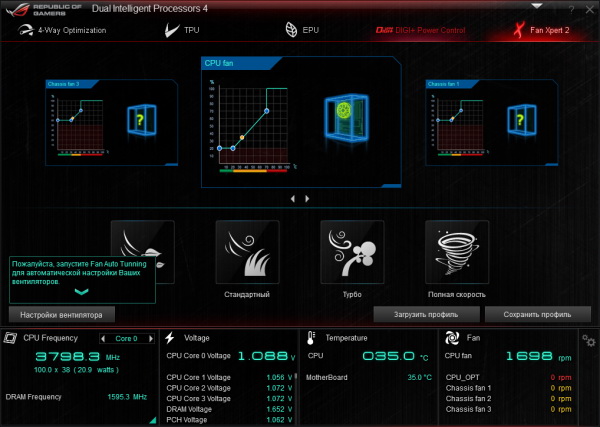

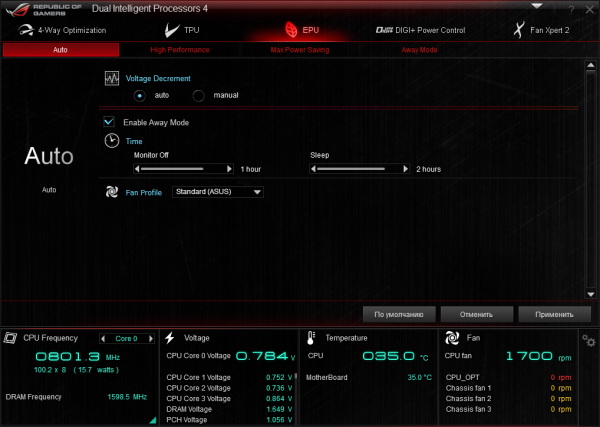

Фірмова утиліта ASUS AI Suite III, на відміну від попереднього ПЗ, призначена для широкого кола користувачів – вона буде однаково корисна як починаючим ентузіастам розгону, так і досвідченим оверклокерам, дозволяючи виконувати оптимізацію параметрів у ручному або автоматичному режимах.

ASUS MAXIMUS VI HERO

Для забезпечення економії електроенергії вам достатньо увійти в меню EPU і вибрати бажаний рівень енергозбереження – від максимальної продуктивності до найсуворішої економії кожного вата.

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

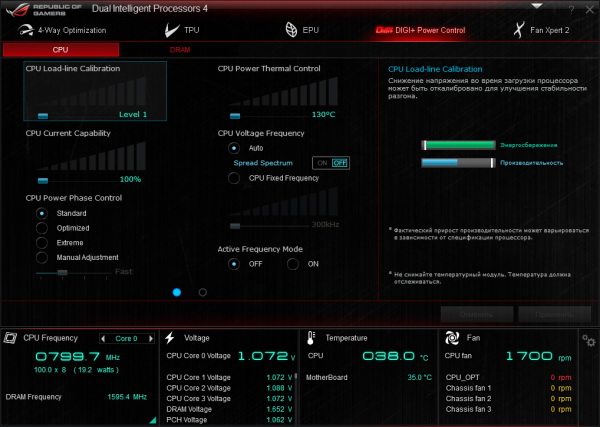

Стабільне живлення компонентів є неодмінною вимогою сучасних систем, тому виробник передбачив функцію керування цифровими стабілізаторами живлення процесора та модулів DDR3.

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

Ну і яке буде задоволення від гри, якщо поруч із вами буде шуміти системний блок? Правильно – у найкращому разі нижче середнього, а в гіршому ви просто не зможете довго знаходитися в такому шумі. Проявляючи турботу про користувачів, компанія ASUS передбачила функцію Fan Xpert 2, яка буде керувати швидкістю обертання ваших корпусних вентиляторів, забезпечуючи сприятливу температуру усередині корпусу та тиху роботу комп'ютера.

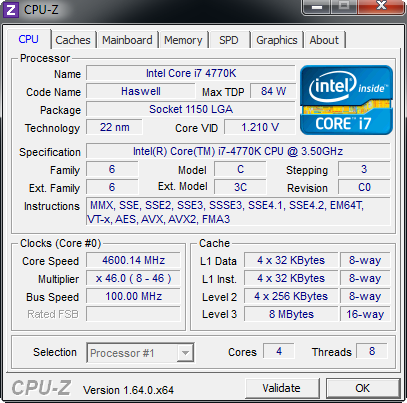

Розгін

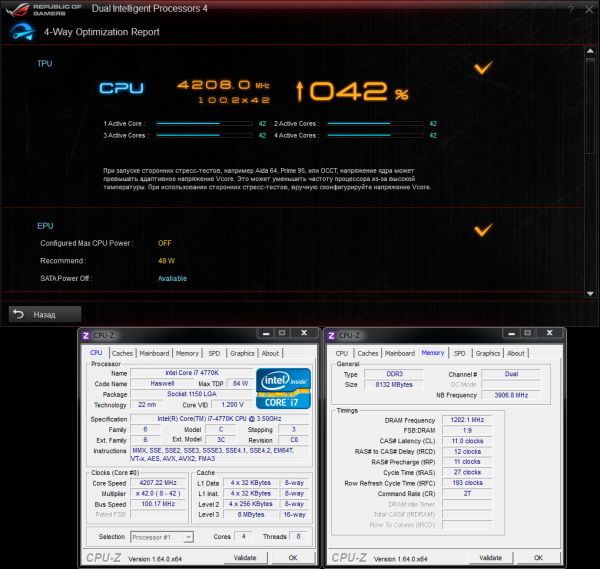

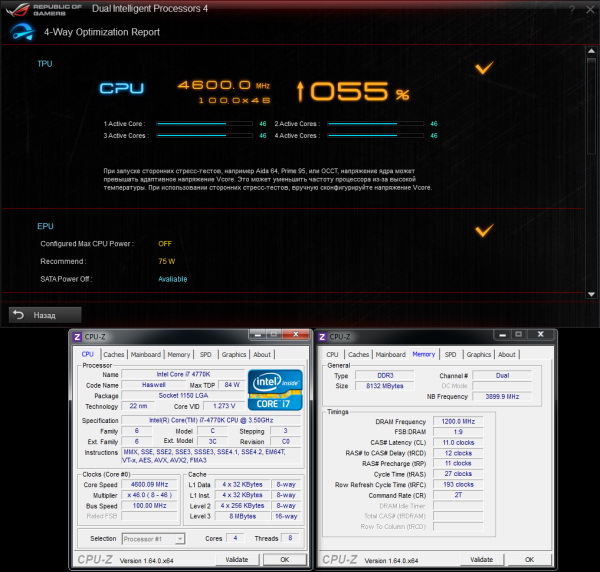

Оптимізувати роботу своєї системи можна як в автоматичному режимі шляхом вибору фіксованого значення частоти роботи CPU, так і виконавши розгін у ручному режимі.

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

Автоматичний оверклокінг нашого тестового процесора пройшов без яких-небудь проблем, так що починаючі користувачі зможуть легко та просто збільшити продуктивність своєї системи.

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

ASUS MAXIMUS VI HERO

При виборі ручного режиму збільшення продуктивності досвідчені користувачі зможуть одержати бажаний результат, змінюючи опорну частоту ЦП і його множник, а для забезпечення стабільності розігнаної системи є можливість варіювати значеннями живлячих напруг на всіх значимих компонентах.

ASUS MAXIMUS VI HERO

У результаті таких маніпуляцій тестовий процесор Intel Core i7-4770K легко підкорив позначку 4600 МГц. Хороший результат, гідний похвали.

ASUS MAXIMUS VI HERO

Тестування звукового тракту на основі кодека SupremeFX

Загальні результати (RightMark Audio Analyzer)

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.18, -0.20

Дуже добре

Рівень шуму, дБ (А)

-93.0

Дуже добре

Динамічний діапазон, дБ (А)

93.1

Дуже добре

Гармонійні викривлення, %

0.006

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-79.4

Середньо

Інтермодуляційні викривлення + шум, %

0.0094

Дуже добре

Взаємопроникнення каналів, дБ

-92.6

Відмінно

Інтермодуляції на 10 кГц, %

0.013

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.23, +0.15

Відмінно

Рівень шуму, дБ (А)

-97.6

Відмінно

Динамічний діапазон, дБ (А)

97.7

Відмінно

Гармонійні викривлення, %

0.0049

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-83.0

Добре

 Інтермодуляційні викривлення + шум, %

0.0062

Відмінно

 Взаємопроникнення каналів, дБ

-92.4

Відмінно

 Інтермодуляції на 10 кГц, %

0.006

Відмінно

Загальна оцінка



Дуже добре

Загальна оцінка роботи звукового кодека SupremeFX дуже висока, що говорить про правильно виконану обв'язку мікросхеми, тому вам навряд чи захочеться встановити окрему дискретну звукову плату.

Висновки

Материнська плата ASUS MAXIMUS VI HERO є яскравим представником виробів серії ROG. Володіючи високою продуктивністю, хорошим розгінним потенціалом, високоякісною елементною базою та підтримуючи безліч ексклюзивних фірмових технологій і утиліт, що є відмінними рисами продуктів серії Republic of Games, вона має більш доступну вартість, що, безсумнівно, позначиться на популярності цієї новинки як основи потужних ігрових станцій. Так що, шановні любителі комп'ютерних ігор, ми радимо вам звернути увагу на модель ASUS MAXIMUS VI HERO, адже вироби з таким функціоналом дуже рідко мають настільки доступну вартість.

Переваги:

  • високий функціонал;
  • високий розгінний потенціал;
  • схема живлення процесора DIGI+ 3;
  • цифрова схема живлення модулів ОЗП DIGI+;
  • індикатор POST-кодів системи та світлодіодні індикатори Q-LED;
  • клавіші ввімкнення та перезавантаження на материнській платі;
  • клавіша оновлення прошивання USB BIOS Flashback на інтерфейсній панелі;
  • високоякісна елементна база;
  • підтримка утиліти ROG Mem TweakIt;
  • підтримка утиліти ROG RAMDisk;
  • підтримка утиліти ROG GameFirst II;
  • підтримка пакета ASUS AI Suite 3;
  • якісний звуковий кодек.

Особливості:

  • усього один роз’єм HDMI для виведення зображення на панелі інтерфейсів.


Автор: Олександра Пацуй
Переклад: Олесь Пахолок

Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям IntelKingstonMSI і SeaSonic за надане для тестового стенду обладнання.

Стаття прочитана раз(и)
Опубліковано : 21-08-2013
Социальные комментарии Cackle
Підписатися на наші канали
telegram YouTube facebook VK Instagram google plus
