Огляд материнської плати ASUS M4N78 на NVIDIA nForce 720D

16-08-2009

Компанія AMD, випустивши процесори покоління Phenom II, пожвавила попит до своєї платформи. Випуск цієї серії процесорів істотно скоротив розрив між рішеннями AMD і компанії Intel. Процесори, що випускаються, все ще ледве-ледве складають конкуренцію у продуктивності, енергоспоживанні та розгінному потенціалі, але це компенсується більш доступною вартістю, як на процесори, так і на материнські плати для них, що робить платформу AMD по співвідношенню вартість/продуктивність гарним вибором.

Сьогодні ми розглянемо материнську плату M4N78 компанії ASUS з серії M4N78. Дана серія складається з наступних материнських плат:

  • M4N78 SE - NVIDIA nForce 720D
  • M4N78 - NVIDIA nForce 720D
  • M4N78-AM - NVIDIA GeForce 8200
  • M4N78-VM - NVIDIA GeForce 8200
  • M4N78 Pro - NVIDIA GeForce 8300

Всі материнські плати відрізняються кількістю та виглядом інтегрованих у плату пристроїв. Материнська плата M4N78 знаходиться майже аж унизу лінійки, проте, має гідний набір можливостей.

Комплектація материнської плати

Материнська плата поставляється в коробці традиційного для компанії ASUS зеленого кольору і стандартного розміру. Зверху коробки відзначені основні технології, підтримувані материнською платою, а на звороті перераховані повністю всі її можливості.

ASUS M4N78

Розглянемо більш цікаві фірмові технології компанії ASUS, підтримувані даною материнською платою.

ASUS M4N78

  • EZ Flash2 функція що дозволяє оновлювати BIOS із середовища самої BIOS. Це дає можливість оновлювати BIOS без встановленої операційної системи та без завантажувальної дискети.

  • CrashFree BIOS3 дозволяє відновлювати зіпсований BIOS за допомогою «флешки» з записаним на неї прошиванням BIOS.

  • Turbo Key дозволяє робити розгін процесора за допомогою кнопки живлення та фірмової утиліти Turbo під час роботи комп'ютера. Ця функція буде корисна користувачам, які тільки освоюють основу розгону.

  • Express Gate можливість одержати за 5 секунд доступ до Інтернету та інших можливостей. Якщо вище наведені функції не кожному знадобляться, то ця функція більше затребувана. Express Gate являє собою модифікацію версії ОС Linux. Більш докладно можна довідатися, наприклад, із замітки ASUS Express Gate.

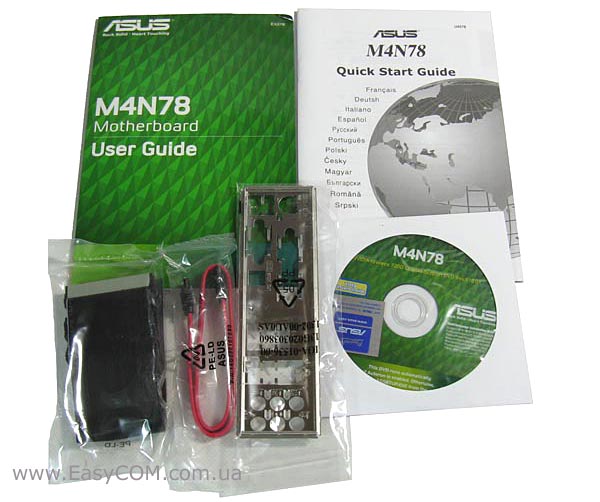

Всередині коробки знаходиться материнська плата та дуже невелика кількість додаткових аксесуарів. Комплект плати складається з наступних компонентів:

  • шлейф PATA;
  • SATA-кабель;
  • заглушка на задню панель ASUS Q-Shield (I/O Shield);
  • посібник користувача;
  • DVD-диск з програмним забезпеченням і драйверами.

ASUS M4N78

Дизайн і можливості материнської плати.

Материнська плата побудована на базі чіпсета NVIDIA nForce 720D. Це відносно новий чіпсет, що наділяє материнську плату підтримкою сучасних технологій і всіх сучасних процесорів AMD.

ASUS M4N78

Специфікація материнської плати ASUS M4N78:

Виробник

ASUS

Модель

M4N78

Чіпсет

NVIDIA nForce 720D

Процесорний роз’єм

Socket AM2+

Підтримувані процесори

Підтримка процесорів Socket AM2+, AM2, AM3:
Athlon, Phenom X4, Athlon X2, Phenom X3, Sempron, Phenom II, Athlon II X4, Athlon II X3, Athlon II X2

Системна шина, МГц

HyperTransport 3.0 підтримуюча до 5600 МТ/c
2000/1600 МТ/c для AM2 CPU

Використовувана пам'ять

DDR2 1200(O.C.)/1066/800/667/533/400 ECC, Non-ECC, Un-buffered Memory

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 16 Гб

Слоти розширення

1 x PCI Express 2.0 x16
2 x PCI Express x1
3 x PCI

Дискова підсистема

На чіпсеті NVIDIA nForce 720D:
5 x SATA 3.0 Гб/с з підтримкою RAID 0, 1, 0+1, 5 і JBOD
1 x eSATA
1 x UltraDMA 133/100/66 для підключення 2 РАТА пристроїв

LAN

Гігабітний мережний LAN контролер Realtek 8211CL з підтримкою AI NET 2

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC 887

Живлення

24-контактний роз’єм живлення ATX
4-контактний роз’єм живлення ATX12V

Охолодження

Пасивна система охолодження, що складає з алюмінієвих радіаторів

Роз’єм для вентиляторів

1 x CPU
2 x корпусних вентилятори

Зовнішні порти I/O

1 x PS/2 порти для підключення клавіатури
1 x оптичний S/PDIF вихід
6 x USB 2.0/1.1 порти
1 x LAN (RJ45)
6 x аудіо портів (для 8-канального звуку)
1 х порт eSATA

Внутрішні порти I/O

6 x USB
1 x IDE
5 х SATA
1 x S/PDIF вихід
1 х CD вхід
Роз’єм системної панелі

BIOS

8 Mb Flash ROM AMI BIOS, Pn, DMI2.0, Wf2.0, SM BIOS 2.5, ACPI 2.0, ASUS EZ Flash 2, CrashFree BIOS 2

Можливості розгону

Зміна частоти:
FSB від 200 МГц до 600 МГц з кроком 1 МГц,
PCI-Express від 100 МГц до 150 МГц з кроком 1 МГц,
пам'яті, швидкості шини HyperTransport.
Зміна напруги на: процесорі, пам'яті, контролері пам'яті, північному мосту, шині HyperTransport.

Фірмові технології

- ASUS EPU- 4 Engine
- ASUS Express Gate
- ASUS Q-Fan
- ASUS CrashFree BIOS 3
- ASUS MyLogo 2
- ASUS EZ Flash 2
- AI NET 2
- AI NAP
- Turbo key

Комплектація

Інструкція і керівництво користувача
1 x SATA-кабель
1 x UltraDMA 133/100/66 кабель
Заглушка ASUS Q-Shield
DVD з драйверами та утилітами

Форма-фактор
Розміри, мм

ATX 12" x 8,2"
305 x 208

Сайт виробника

http://www.asus.com/

Нову версію BIOS і драйвера можна скачати зі сторінки підтримки.

Все цены на ASUS M4N78

ASUS M4N78

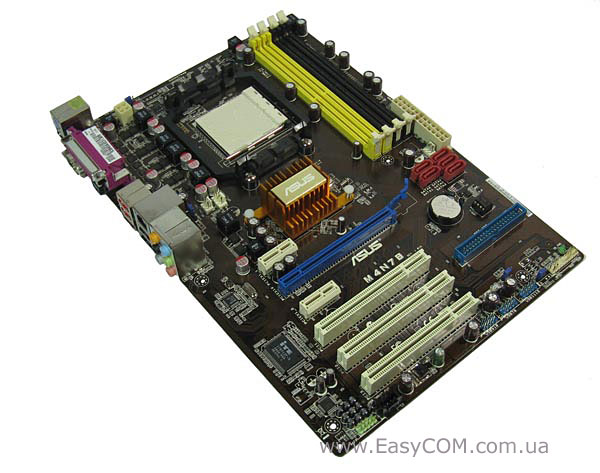

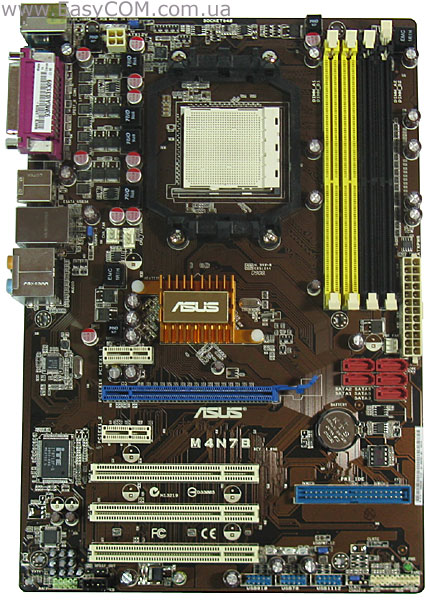

У цілому дизайн материнської плати звичайний і нічим не примітний, але головне це те, що роз’єми розміщені таким чином, що до них завжди можна одержати доступ.

ASUS M4N78

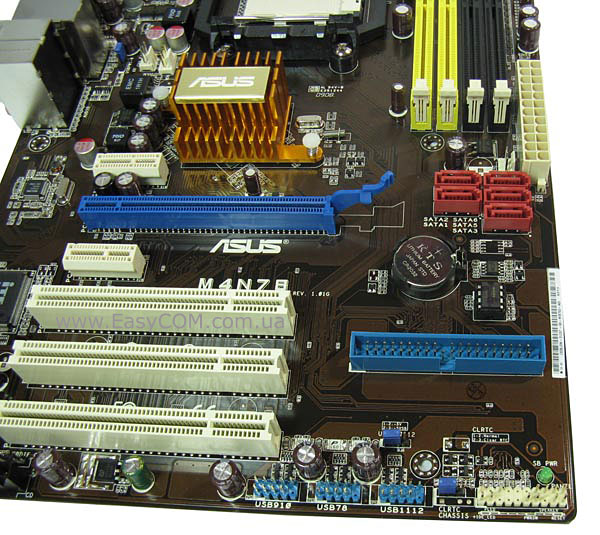

При встановленні великогабаритної відеокарти може виявитися заблокованим 1 порт SATA, але це не можна назвати недоліком, тому що навряд чи хтось до бюджетної плати підключить більше ніж 4 накопичувачі.

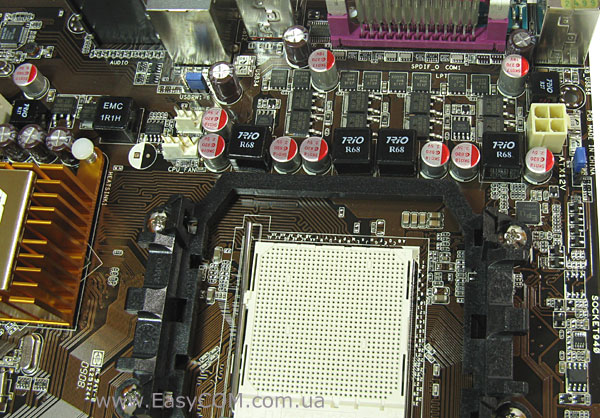

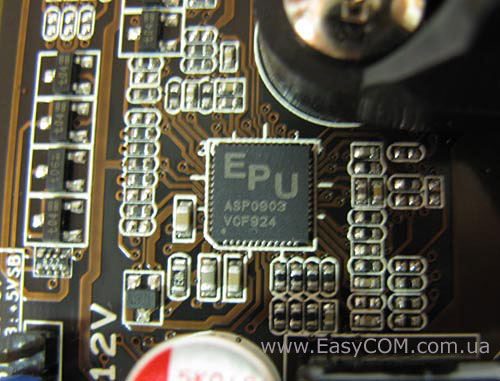

Материнська плата M4N78 має новий ШІМ-котролер EPU VCF924, що здійснює живлення процесора. Відмінною рисою цього контролера є його можливість заощаджувати електроенергію за рахунок вимикання фаз, що живлять процесор, коли навантаження на систему не дуже високе. Контролер керує чотирма фазами, це дозволяє заощадити 80,23% електроенергії в режимі простою, за словами інженерів компанії ASUS.

У практиці даний VRM, реалізований на материнській платі M4N78, досить слабкий. Якщо для середньостатистичного розгону він підійде, то серйозний розгін процесора з підняттям напруги живлення до 1,55 - 1,6 приводить до нестабільності плати, раптовим перезавантаженням і вимиканням.

Система охолодження на материнській платі організована досить примітивно та схожа з більшістю бюджетних материнських плат компанії ASUS. Це не можна назвати недоліком, тому що чіпсет nForce 720D виділяє мало тепла, а підсистема живлення не розрахована на велику потужність.

Як невеликий плюс можна відзначити наявність 3-х роз’ємів PCI, тому що все більше материнських плат з'являється з перевагою вбік роз’ємів PCI Express x1, хоча пристроїв з таким інтерфейсом поки мало та в основному вони істотно дорожче аналогів для шини PCI.

Дискова підсистема реалізується за допомогою інтегрованих контролерів у чіпсет. Плата дозволяє підключити 6 пристроїв з інтерфейсом SATA, щоправда один повинен буде мати роз’єм eSATA, і 2 накопичувачі з інтерфейсом PATA. Жорсткі диски, підключені до SATA портів, можна збіднювати в RAID-масиви рівнів 0, 1, 0+1, 5 і JBOD.

ASUS M4N78

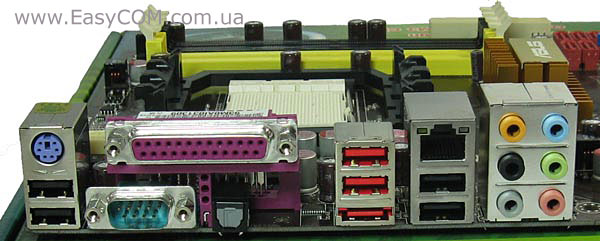

У чіпсет також інтегрований USB-контролер на 12 портів: 6 портів виведено на інтерфейсну панель і 6 портів реалізовані у вигляді роз’ємів на самій платі. Також на  панелі портів вводу-виводу присутні: один PS/2-порт, один COM-порт, один порт eSATA і LPT-порт, а також 6 роз’ємів 8-канального звукового кодека та оптичний аудіовихід SPDIF.

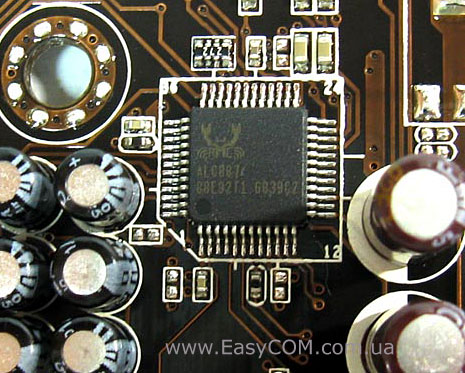

Звук формується на материнській платі за допомогою HD-кодека 8-канального звуку Realtek ALC 887, що, як відзначено вище, підтримує оптичний вихід S/PDIF. Даний кодек ні чим не виділяється та не має різні функції поліпшення якості звучання, хоча і видає аудіосигнал нормальної «побутової» якості.

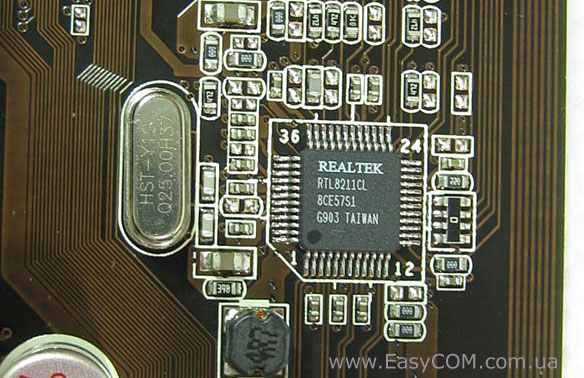

На материнській платі встановлений мережний контролер з підтримкою функції ASUS AI NET 2, що здійснює діагностику мережного підключення та у випадку виявлення «обриву» приблизно обчислює відстань до нього. Дана функція коректно працює на відстані до 100 метрів.

Особливості BIOS Setup

BIOS материнської плати заснована на коді компанії AMI. Хоча материнська плата ASUS M4N78 належить до бюджетних продуктів, вона має досить таки не малу кількість налаштувань.

У розділі Advanced розміщені основні налаштування материнської плати. У підрозділі JumperFree Configuration розташоване все, що пов’язано з розгоном. Перший пункт здійснює вибір типу розгону. Тобто якщо стоїть режим Авто то, використовуються параметри, «зашиті на заводі», а якщо вибрати Overclock Profile, то розгін буде здійснювати сама материнська плата. Даний режим дуже корисний людям, які не розбираються в розгоні. Самий останній пункт цієї опції - «Manual», що дозволяє користувачу самостійно задавати параметри та, відповідно, здійснювати розгін.

Самостійно в BIOS можна змінювати наступні параметри:

  • частоту FSB у межах від 200 до 550 МГц з кроком 1 МГц;
  • частоту шини PCI Express від 100 до 150 МГц з кроком 1 МГц;
  • частоту (дільник), а також таймінги та підтаймінги оперативної пам'яті;
  • швидкість шини HyperTransport в межах від 200 до 2000 МГц з кроком 200 МГц;
  • множник процесора від 8 до 35 з кроком 0,5;
  • додати до штатної напруги живлення контролера пам'яті 33, 66, 100 мВ;
  • додати до штатної напруги живлення чипсета 50, 100, 150 мВ;
  • задати напруга живлення оперативної пам'яті від 1,85 В до 2,24375 В з кроком 0,00625 В;
  • додати до штатної напруги живлення процесора 50, 100, 150 мВ.

Необхідно відзначити, що в налаштуваннях BIOS відсутня можливість налаштувати частоту контролера північного мосту процесорів Phenom, що може стати обмеженням при розгоні.

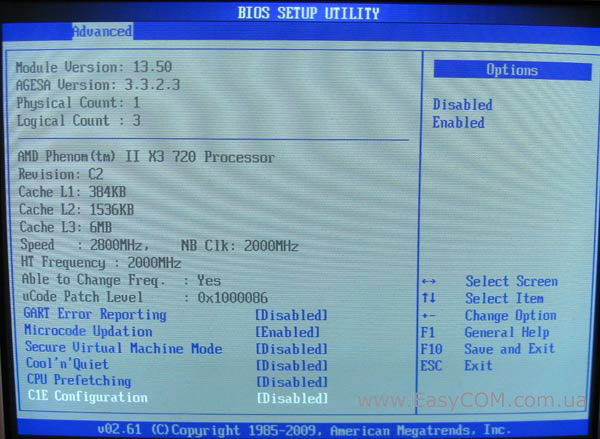

У підрозділі CPU Configuration знаходяться розширені налаштування функцій процесора. Відзначимо, що чіпсет nForce 720D підтримує NVIDIA Core Calibration, однак для даної плати, враховуючи все, вона нажаль не реалізована, оскільки дана функція могла дозволити розблокувати в процесорі відключені ресурси: ядра, кеш-пам’ять, вільні множники.

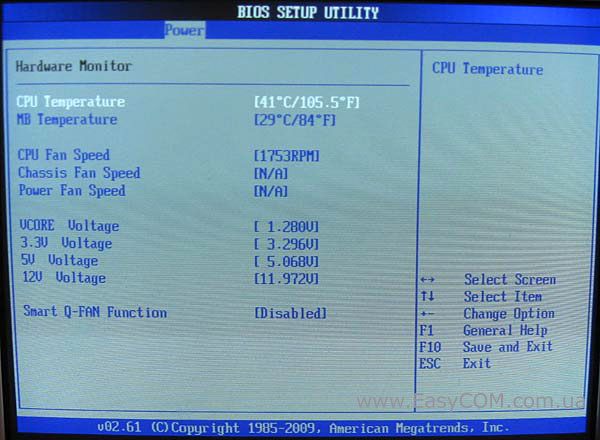

Розділ Hardware Monitor нічим не відрізняється від інших бюджетних материнських плат компанії ASUS і має наступні можливості:

  • моніторинг температури процесора та материнської плати;
  • моніторинг швидкістю обертання процесорного кулера та ще 2-х вентиляторів;
  • налаштування автоматичного регулювання обертання вентиляторів Q-Fan Control;
  • моніторинг напруги на лініях живлення 3.3В, 5В, 12В, і ядрі процесора.

Розгін на ASUS M4N78

Від материнської плати бюджетного класу очікувати великого розгінного потенціалу не варто, що і показали практичні випробування.

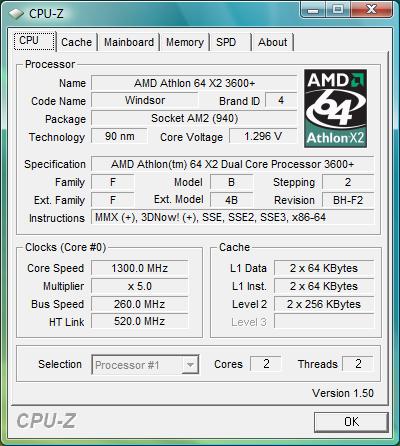

Двоядерний процесор розігнався по шині до 260 МГц, що дозволить розігнати процесори без розблокованого множника лише на 30%.

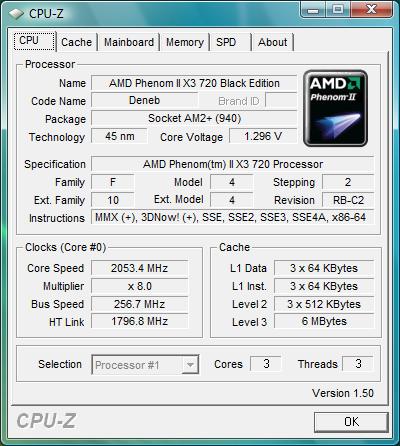

А трьохядерний процесор Phenom II X3 720 BE вдалося розігнати по шині до 256 МГц, що дозволяє сподіватися на 28% збільшення частоти сучасних процесорів.

Не можна сказати, що ASUS M4N78 забезпечить більш гарний розгін процесора, ніж рішення конкурентів, тому що материнська плата GIGABYTE GA-M720-US3 на такому ж чіпсеті при використанні двоядерного процесора скорила помітно більші частоти.

Продуктивність плати ASUS M4N78

В процесі тестування материнської плати ASUS M4N78 був використаний наступний комплект обладнання:

Процесор

AMD Athlon 64 X2 3600+ (Socket AM2, 2,0 ГГц, L2 512 КБ)

Вентилятор процесора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативна пам'ять

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Графічний прискорювач

EVGA GeForce 8600 GTS 256 MБ DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привід оптичних дисків

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

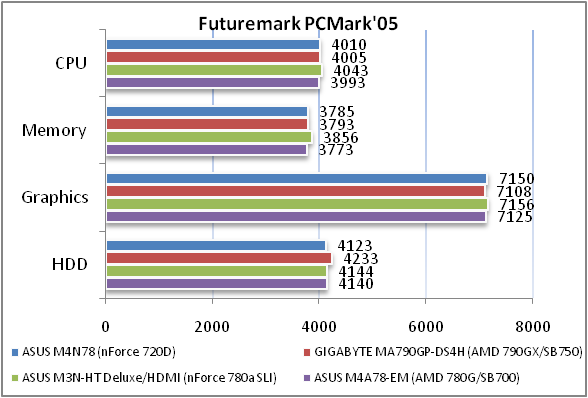

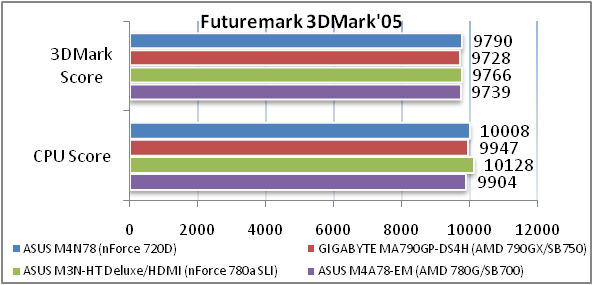

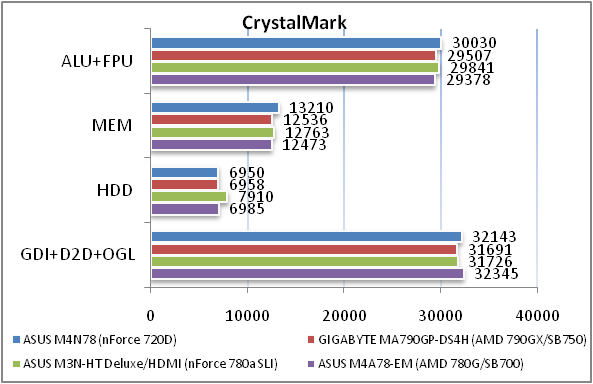

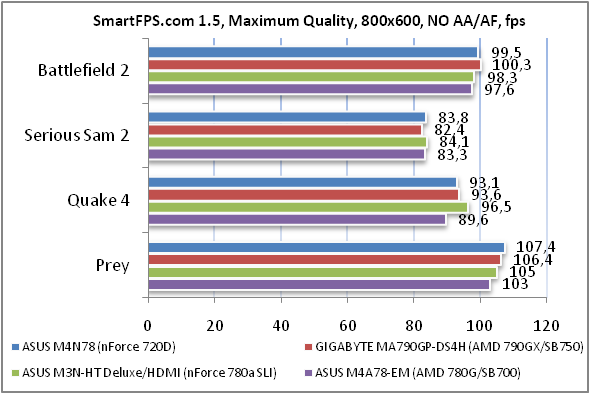

Оскільки контролер пам'яті вбудований у процесор, то від чіпсета, що тепер в основному виконує функції підтримки інтегрованих в материнську плату пристроїв, мало що залежить.

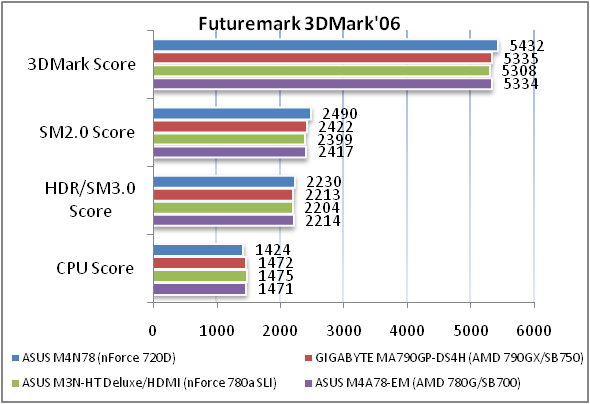

З тестів видно, що різниця в продуктивності різних материнських плат дуже мала і відповідає погрішності вимірів. Тому при виборі материнської плати радимо звертати увагу в першу чергу на перелік інтегрованих пристроїв, зручність розведення та реалізацію підсистеми живлення процесора.

Тестування звукової підсистеми материнської плати, побудованої на базі 8-канального звукового HDA-кодека Realtek ALC 887.

Загальні результати (RightMark Audio Analyzer)

16-bit, 44 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кгц), дБ

+0.09, -0.09

Дуже добре

Рівень шуму, дБ (А)

-80.9

Добре

Динамічний діапазон, дБ (А)

80.2

Добре

Гармонійні викривлення, %

0. 131

Середньо

Гармонійні викривлення + шум, дБ(A)

-52.7

Погано

Інтермодуляційні викривлення + шум, %

0. 258

Середньо

Взаємопроникнення каналів, дБ

-81.6

Дуже добре

Інтермодуляції на 10 кГц, %

0. 321

Середньо

Загальна оцінка



Добре

32-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кгц), дБ

+0.12, -0.18

Дуже добре

Рівень шуму, дБ (А)

-80.2

Добре

Динамічний діапазон, дБ (А)

80.3

Добре

Гармонійні викривлення, %

0. 0061

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-74.3

Середньо

Інтермодуляційні викривлення + шум, %

0. 027

Добре

Взаємопроникнення каналів, дБ

-76.9

Дуже добре

Інтермодуляції на 10 кГц, %

0. 028

Добре

Загальна оцінка



Дуже добре

Як бачимо, обв'язка аудіокодека виконана на високому рівні, що забезпечує гарну якість звучання, як для інтегрованого рішення.

Висновки

В цілому, материнська плата ASUS M4N78 мало чим виділяється серед подібних їй рішень, забезпечуючи підтримку всіх сучасних процесорів AMD є унікальною пропозицією тільки завдяки підтримці ряду фірмових технологій, таких як ASUS Express Gate, ASUS Turbo, ASUS Q-Fan, ASUS EPU-4 Engine та інших. Однак можна відзначити, що материнські плати конкурентів, наприклад GIGABYTE GA-M720-US3, з деякими параметрами виглядають набагато привабливіше, наприклад завдяки кращої підсистеми живлення та більшої схильності до розгону, тому остаточний вибір буде залежати від цілей покупки та необхідності в різних додаткових фірмових технологіях.

Переваги:

  • підтримка всіх сучасних процесорів AMD;
  • наявність великого набору фірмових технологій ASUS;
  • гарна обв'язка інтегрованого аудіокодека.

Недоліки:

  • мінімізована комплектація;
  • перекриття одного порту SATA габаритною відеокартою;
  • тільки один роз’єм PS/2;
  • спрощена підсистема живлення процесора;
  • неповний набір можливостей налаштування BIOS при розгоні.


Автор: Вадим Шевчук
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ПВ «Сервіс» (м. Дніпропетровськ) за надану для тестування материнську плату.

Висловлюємо подяку компаніям Kingston і Sea Sonic  за надане для тестового стенда обладнання.
