Огляд материнської плати ASUS M4A785D-M PRO

Для домашнього комп'ютера платформа на системній логіці AMD 785G з інтегрованим відеоприскорювачем Radeon HD 4200 і процесором AMD Athlon II виглядає більш ніж прийнятною враховуючи співвідношення вартості та продуктивності. Особливості і деякі переваги чіпсета AMD 785G ми розглядали в огляді материнської плати GIGABYTE GA-MA785GMT-UD2H при тестуванні якої переконалися, що завдяки вбудованому апаратному декодеру інтегрований відеоприскорювач Radeon HD 4200 дозволяє відтворювати відео високої роздільної здатності без ривків, завантажуючи не самий потужний процесор всього на 10-20%. В цьому ж огляді ми торкнемося фірмових технологій серії материнських плат на AMD 785G від компанії ASUS, оцінимо різницю продуктивності при використанні пам'яті DDR2 та DDR3, а також перевіримо можливості розгону графічного ядра Radeon HD 4200.

В асортименті компанії ASUS на даний момент є три моделі материнських плат з підтримкою пам'яті DDR3 і чотири з підтримкою пам'яті DDR2. Охарактеризуємо цю серію материнських плат на системній логіці AMD 785G/SB710:

• ASUS M4A785-M – базова модель серії з підтримкою пам'яті DDR2;
• ASUS M4A785D-M PRO – поліпшена модель з підтримкою пам'яті DDR2. Її переваги полягають у текстоліті, що виконаний за технологією Stack Cool 3, тобто має більш товсті доріжки живлення. Також втішно, що ця материнська плата оснащується тільки конденсаторами полімерного типу та має один зовнішній порт External SATA.
• ASUS M4A785G HTPC – модель для мультимедійного центру з 10-канальною аудіо підсистемою ASUS Absolute Pitch Hi-Fi оптимально відтворюючої Hi-Fi Blu-ray у якості 192 кГц / 24 біт, а також з оболонкою Home Theater Gate. Розведення плати відрізняється багато в чому від двох попередніх моделей, а замість слота PCI вона має слот PCI Express x1.
• ASUS M4A785G HTPC/RC – це по суті ASUS M4A785G HTPC, але з пультом дистанційного керування в комплекті.
• ASUS M4A785T-M - базова модель серії з підтримкою пам'яті DDR3;
• M4A785TD-V EVO – перевагами моделей «EVO» є наявність спеціальної пам'яті SidePort, що підвищує продуктивність відеопідсистеми на 10-15%, і стабілізатора живлення процесора, що підтримує процесори з 140 Вт TPD. Також, як і моделі «PRO», версія «EVO» виконана на текстоліті Stack Cool 3, обидві оснащуються конденсаторами полімерного типу та мають зовнішній порт External SATA.

Серед них всього тільки одна материнська плата ASUS M4A785TD-V EVO виконана у форм-факторі ATX. «Топовий» варіант ми вже розглядали, тому сьогодні хочемо поговорити про більш масову модель ASUS M4A785D-M PRO.

Специфікація материнської плати ASUS M4A785D-M PRO:

Все цены на ASUS M4A785D-M PRO

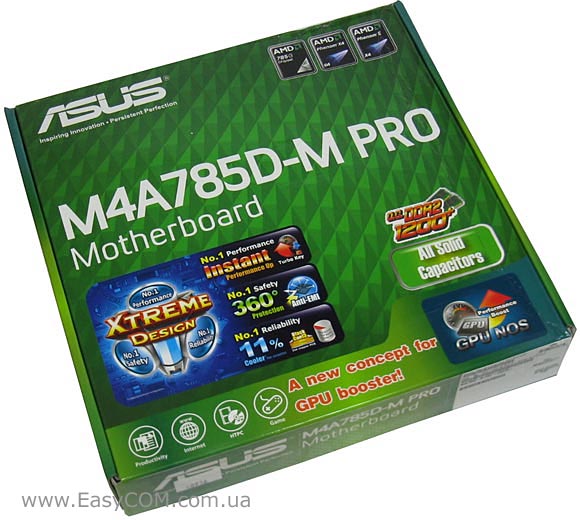

Материнська плата ASUS M4A785D-M PRO впакована в компактну коробку із щільного картону зеленого кольору. На лицьовій стороні упаковки є безліч нових кольорових позначок про фірмові технології та переваги, які викликають певну зацікавленість і бажання познайомиться з ними ближче. Зокрема відзначається «Xtreme Design», що, на думку виробника, надає материнській платі більшу продуктивність, захищеність і надійність. Наступна нова оцінка належить до фірмової утиліти розгону інтегрованого графічного ядра «GPU NOS». Крім того, на упаковці підкреслюється використання тільки конденсаторів полімерного типу та можливість розгону пам'яті до частоти 1200 МГц.

На звороті упаковки ми бачимо звичне для компанії ASUS оформлення. Увага знову звертається на утиліту «GPU NOS», а також відзначаються енергозберігаюча технологія ASUS EPU, Linux-оболонка «Express Gate», що швидко завантажується, та інтерфейс HDMI.

Дещо мілкими ярликами відзначені функціональні можливості плати ASUS M4A785D-M PRO, такі як:

• Hybrid CrossFireХ - збільшує продуктивність дискретного графічного відеоприскорювача за рахунок інтегрованого GPU материнської плати;
• ASUS Express Gate - використовує спеціальну вбудовану операційну систему для швидкого запуску спеціальних додатків без завантаження основної ОС;
• ASUS Turbo Key - унікальна функція, що дозволяє виконувати розгін системи натисканням кнопки на передній панелі корпусу комп'ютера;
• Наявність порту eSATA;
• Підтримка відеовиходів DVI/HDMI/RGB.

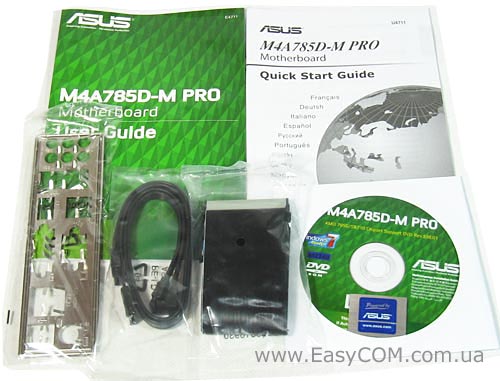

Материнська плата ASUS M4A785D-M PRO має стандартний комплект:

• Посібник користувача;
• 2 x SATA-кабелі;
• 1 x кабель UltraDMA 133/100/66;
• Набір Q-Connector;
• Заглушка панелі портів;
• DVD з драйверами.

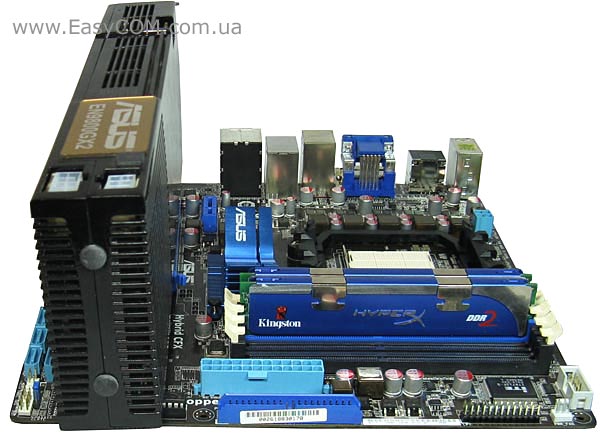

Компонування материнської плати ASUS M4A785D-M PRO продумана дуже добре: всі роз’єми та порти зміщені до краю для більш легкого та зручного підключення до них. Всі конденсатори на платі дійсно полімерного типу.

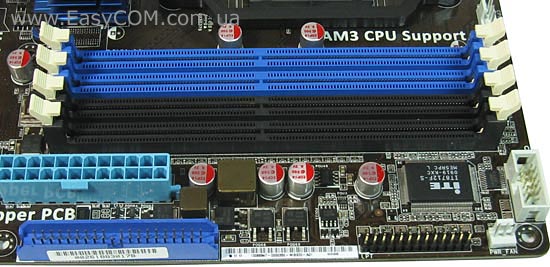

Слоти оперативної пам'яті знаходяться дуже далеко від роз’єму PCI Express 2.0 x16, тому засувки точно перекриватися не будуть.

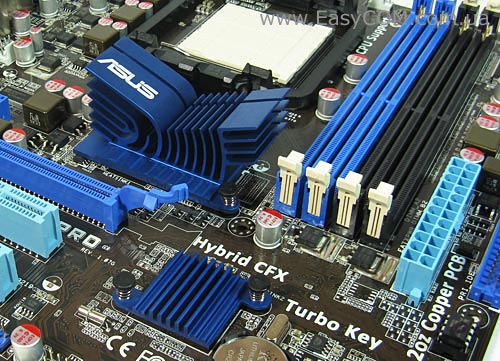

На чіпах системної логіки AMD 785G встановлені невеликі алюмінієві радіатори оригінальної форми. Радіатор на північному мосту зрізаний знизу, що дозволяє встановлювати в слот PCIEx1 карти розширення будь-якої довжини.

Під час тестування температура на радіаторі північного мосту становила 45°С, а при піднятті напруги живлення чіпсета на 0,2 В температура радіатора підвищувалася до значення 55°С. Південний же міст у номіналі був досить теплим – 51°С. Таким чином, робимо висновок що для більшої надійності роботи ASUS M4A785D-M PRO потрібна організація хоча б мінімального охолодження в корпусі. Також відзначимо, що ASUS M4A785D-M PRO має перевагу в більш надійному типі текстоліту. Напевно помітивши тенденцію компанії GIGABYTE, більш висококласні рішення ASUS також стали виконуватися на текстоліті з більш товстими доріжками живлення, на що вказує напис «2oz Copper PCB».

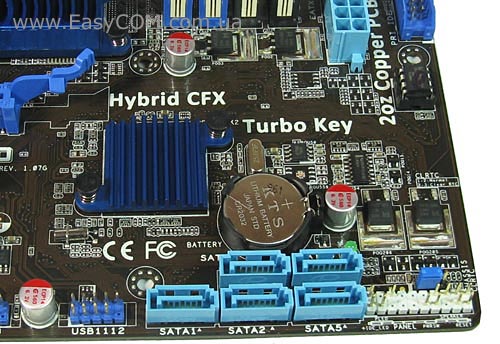

На базі південного мосту SB710 реалізовано шість портів SATA II, причому один з них виведений на задню панель. Також є порт UltraDMA 133/100/66 з можливістю підключення двох PATA-пристроїв і 12 портів USB, половина з яких розміщається на задній панелі. Крім того, можна відзначити підтримку організації SATA RAID 0, 1, 0+1 та JBOD, що раніше рідко зустрічалося на платах цього класу.

Роз’єму для підключення FDD-накопичувачів на ASUS M4A785D-M PRO вже немає. Хоча на платі ще залишилися порти COM і LPT, але вони зайняли вкрай незручне для підключення місце біля слотів оперативної пам'яті.

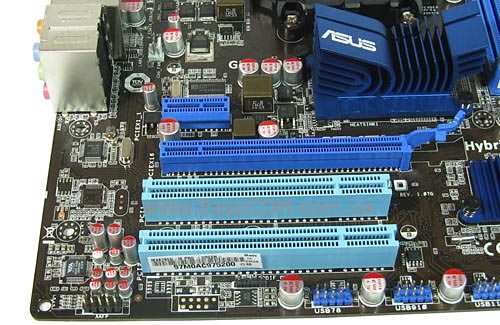

Для встановлення плат розширення на материнській платі ASUS M4A785D-M PRO є два слота PCI, один PCIe х1 та один PCIe х16, причому шина PCI Express відповідає стандарту 2.0.

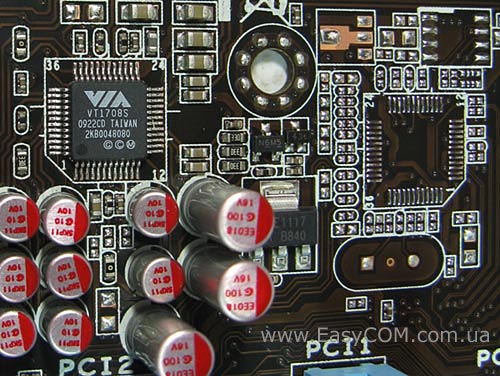

Звукова підсистема заснована на HD-кодеку 8-канального звуку VIA 1708S. Поруч з ним можна помітити місце, що пустує, напевно для встановлення контролера FireWire.

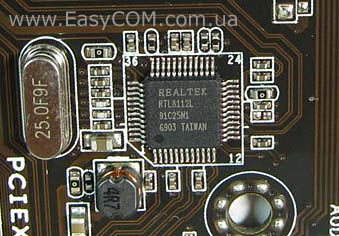

Для підтримки мережних з'єднань слугує гігабітний Ethernet-контролер Realtek RTL8112L з підтримкою AI NET2.

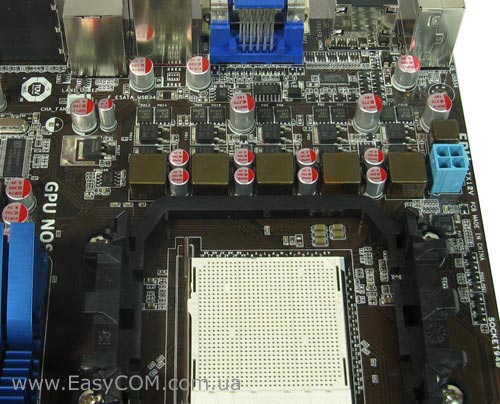

Стабілізатор живлення процесора на ASUS M4A785D-M PRO виконаний по 4+1-фазній схемі та дозволяє підтримувати процесори з 125 Вт тепловим пакетом. Враховуючи споживання 45 нм процесорів AMD, стабілізатора такої потужності буде цілком достатньо, як для номінальної роботи, так і для розгону з невеликим підняттям напруги. Але сильно піднімати напругу на процесорах для тривалої роботи або встановлювати рекорди на ASUS M4A785D-M PRO точно буде ризикованим заняттям.

Можна відзначити, що моделі материнських плат на системній логіці AMD 785G/SB710 у багатьох виробників оснащені досить простим і не дуже потужним вузлом живлення, напевно, враховуючи їх мультимедійне позиціювання.

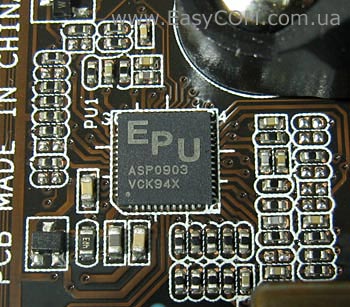

Схема живлення заснована на ШІМ-контролері EPU ASP0903 і підтримує технологію енергозбереження EPU.

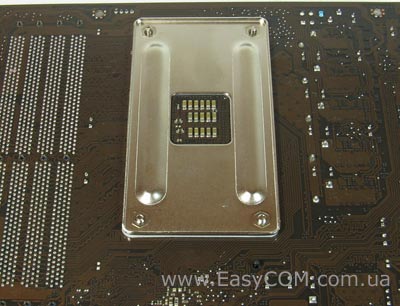

На звороті процесорного роз’єму є металева упорна пластина, що підвищує жорсткість материнської плати.

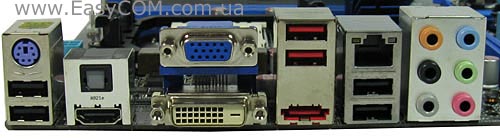

На задню панель материнської плати ASUS M4A785D-M PRO виведені наступні порти:

• PS/2 для клавіатури або мишки,
• шість роз’ємів USB,
• роз’єм RJ45 для мережних з'єднань,
• оптичний S/PDIF,
• порт eSATA;
• 6 аналогових роз’ємів для підключення 8-канального звуку;
• роз’єм підключення монітора - DVI, D-Sub й HDMI.

На материнській платі ASUS M4A785D-M PRO є три роз’єми для підключення вентиляторів. Для процесорного кулера роз’єм має 4-контактне виконання з підтримкою PWM-живлення, а для корпусної вентиляції 3-контактне.

BIOS

BIOS материнської плати ASUS M4A785D-M PRO включає досить велику кількість налаштувань, які призначені для розгону.

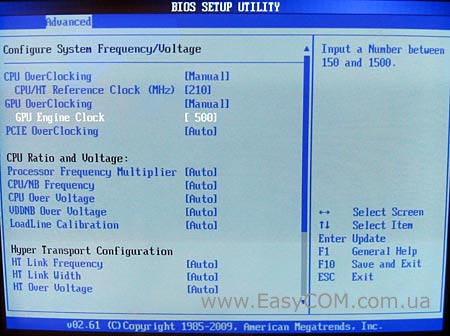

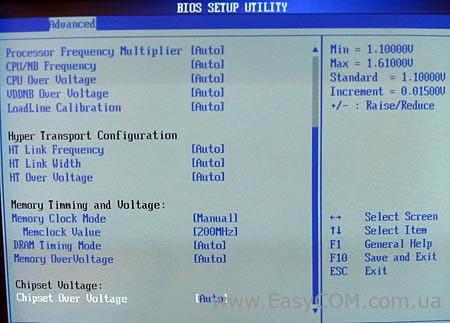

Налаштування необхідні для розгону знаходяться в розділі «Advanced»:

Переглянувши налаштування BIOS можна зрозуміти, що перед нами не просте мультимедійне рішення, а вже материнська плата з певним оверклокерським потенціалом, нехай далеко не екстремальним. Найбільше радує наявність можливості збільшення частоти графічного ядра Radeon HD 4200 аж до частоти 1500 МГц.

Можливості збільшення напруги живлення на процесорі, чіпсеті, шині HyperTransport та оперативної пам'яті також є, причому крок збільшення маленький. Головне щоб самі компоненти і їх вузли живлення материнської плати змогли витримати такі величини напруг.

Крім всього іншого можна відзначити, що на процесорі можна навіть зменшувати напругу нижче номінального до 1 В, досягаючи тим найменшого енергоспоживання та нагрівання. А ось можливості зменшити напругу на чипсеті материнської плати ASUS M4A785D-M PRO немає.

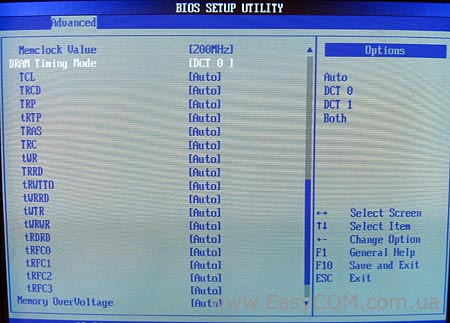

Плата ASUS M4A785D-M PRO має досить великі можливості з налаштування таймінгів оперативної пам'яті.

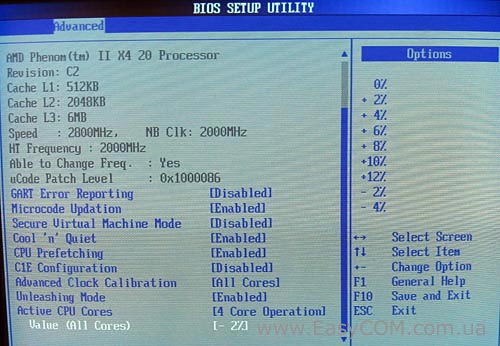

На додаток до всього, чіпсет SB710 дозволяє розблокувати процесорні ядра. Саме з такими як на фото налаштуваннями в Phenom II X3 720 з'явилося четверте ядро.

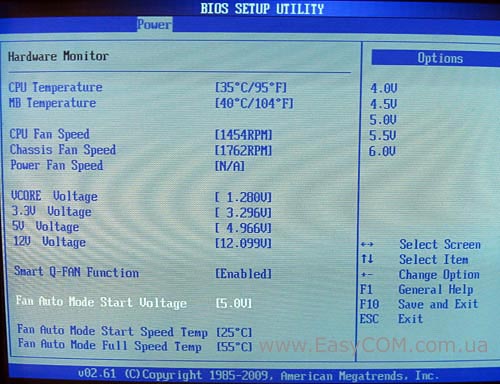

У вікні Hardware Monitor можна стежити за:

• температурою процесора та материнської плати;
• швидкістю обертання процесорного кулера і двох вентиляторів;
• напругою на лініях живлення 3,3В, 5В, 12В, і ядрі процесора.

Крім того, в цьому розділі можна активувати функцію автоматичного керування швидкістю обертання процесорного кулера Q-Fan. Оптимально настроїти його швидкість обертання, а, внаслідок, і рівень шуму, можна задавши значення температур для мінімальних і максимальних обертів.

Фірмові технології і утиліти

А арсеналі материнської плати ASUS M4A785D-M PRO є кілька корисних утиліт, які підвищують зручність роботи користувача з комп'ютером, а також призначаються для підвищення його продуктивності. Самою цінною з утиліт можна вважати технологію ASUS Express Gate. На даний момент ця функція є майже на всіх нових моделях компанії ASUS, причому незалежно від класу материнської плати. Цей факт трохи виділяє компанію ASUS серед інших виробників. Так, наприклад, GIGABYTE більше приділяє увагу надійності і розгінному потенціалу своїх материнських плат, звичайні ж користувачі залишаються дещо обмежені увагою. У компанії MSI є подібна технологія, але вона є опціональною для моделей досить високого класу.

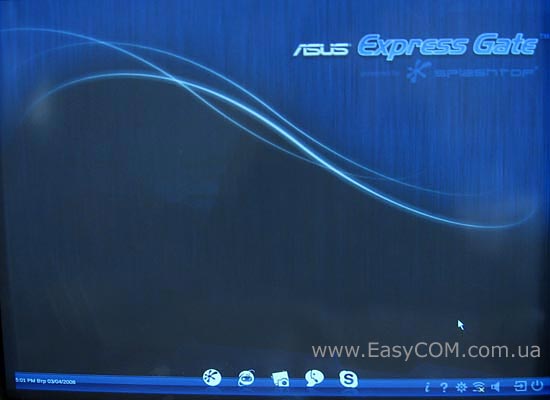

Linux-оболонка ASUS Express Gate не має нічого складного і нею може користуватися практично кожен користувач. Вона розрахована не для щоденної роботи, а на той випадок, коли користувач квапиться, наприклад, перед виходом на роботу забув скопіювати на «флешку» потрібні йому документи або захотів щось перевірити в інтернеті, припустимо електронну пошту. Оскільки операційна система Windows завантажується досить повільно, то ASUS Express Gate іноді може бути досить до речі.

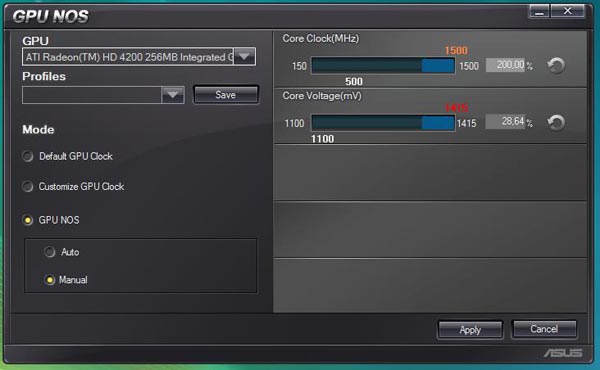

Інші утиліти материнської плати переслідують оверклокерську мету. Як ми вже відзначали, новою і найцікавішою є утиліта GPU NOS. Враховуючи гарний розгінний потенціал інтегрованого відеоприскорювача Radeon HD 4200, можна було очікувати подібної технології. GPU NOS повинна дозволити збільшувати частоту інтегрованого прискорювача і напругу на чіпсеті безпосередньо з операційної системи.

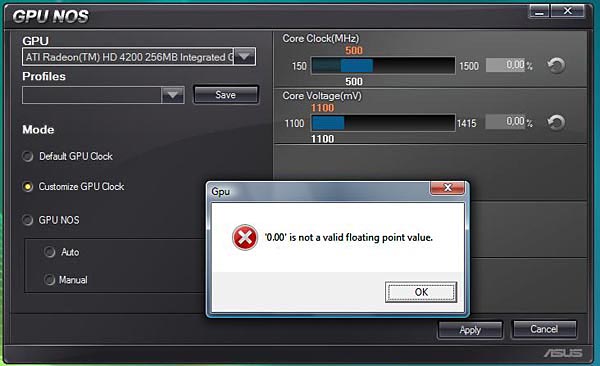

На жаль, перевірити на практиці можливості GPU NOS в нас не вийшло, тому що встановлена утиліта постійно видавала помилку.

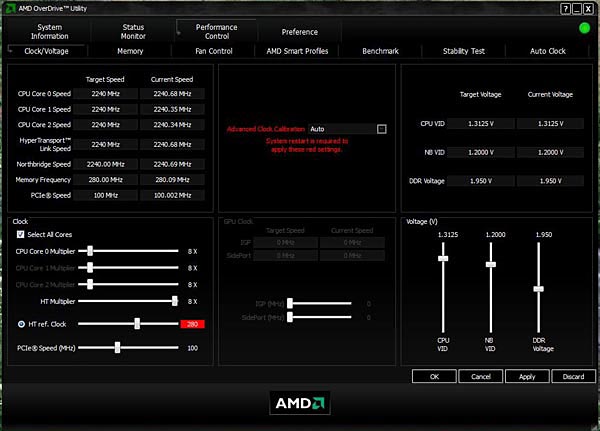

Власне, розгін інтегрованого графічного прискорювача можна здійснювати і за допомогою популярної утиліти AMD OverDrive. Але в GPU NOS щодо розгону інтегрованого прискорювача є перевага в можливості збільшення напруги на чіпсеті, що при значному розгоні просто необхідно. З іншого боку, за допомогою AMD OverDrive можна розганяти процесор і пам'ять, а також піднімати на них напругу для підвищення стабільності.

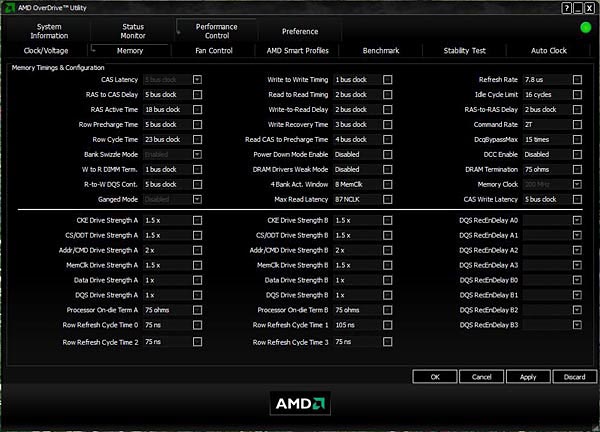

Дуже зручно не перевантажуючи комп'ютер за допомогою утиліти AMD OverDrive можна змінювати таймінги оперативної пам'яті.

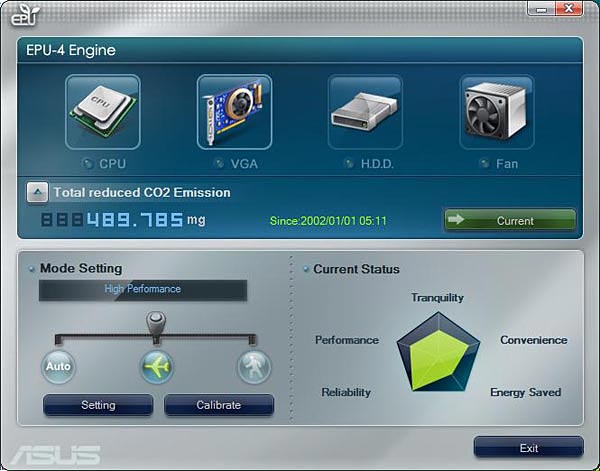

На материнській платі ASUS M4A785D-M PRO реалізована вже добре знайома технологія енергозбереження ASUS EPU-4 Engine. Ця утиліта має три режими роботи: «максимальний», «мінімальний» та «авто». В режимі «авто» утиліта запускає технологію AMD Cool'n'Quiet, яка залежно від завантаження процесора змінює частоту і напругу на процесорі, за рахунок чого більшою мірою і відбувається зменшення витрати електроенергії.

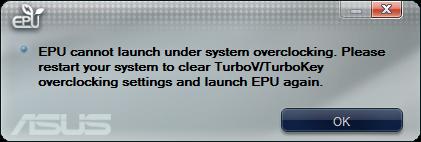

На розігнаній системі утиліта ASUS EPU-4 Engine не запускається, але технологію Cool'n'Quiet можна активувати просто з BIOS та операційної системи.

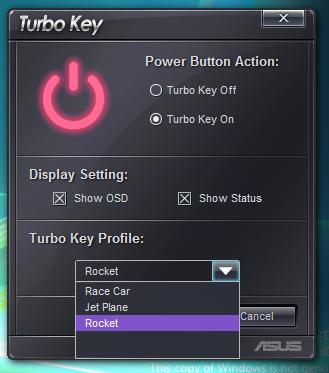

До менш цікавих функцій можна віднести «Turbo Key», кольоровий логотип якої ми бачили на упаковці. Ця утиліта на материнській платі ASUS M4A785D-M PRO теж працювала не зовсім коректно. Дана функція дозволяє одним натисканням на кнопку «Power» системного блоку розганяти систему по обраному профілю, а після повторного натискання на кнопку повертає систему в номінальний режим роботи. У нашому випадку на материнській платі ASUS M4A785D-M PRO відбувалося лише однократне збільшення частоти, на наступні натискання на кнопку «Power» утиліта і система ніяк не реагували.

Ідея з розгоном системи від одного натискання на кнопку «Power» цікава, але змінити налаштування наявних профілів не можна. А найвищий профіль «Rocket» передбачає розгін системи лише на 5% без підняття напруги. Перші ж два профілі передбачають розгін системи на 1 і 3%.

Відзначимо, також, що більш функціональну оверклокерську утиліту ASUS TurboV материнська плата ASUS M4A785D-M PRO, на жаль, не підтримує.

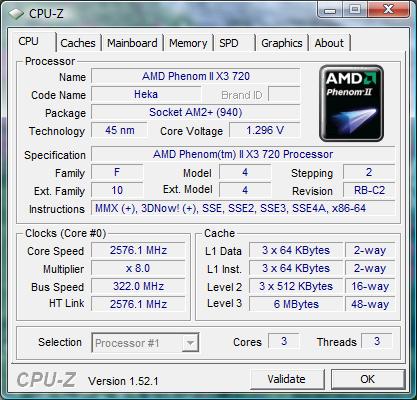

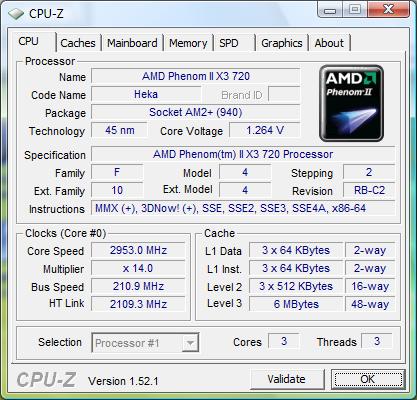

Розгін материнської плати ASUS M4A785D-M PRO з процесором AMD Phenom II X3 720 склав 322 МГц, що э дуже хорошим результатом. Відзначимо лише, що оверклокінгом чотирьохядених моделей процесорів не варто занадто захоплюватися, оскількі стабілізатор живлення розрахований лише на 125 Вт моделі.

Тестування

Для тестування материнської плати використовувалося наступне обладнання.

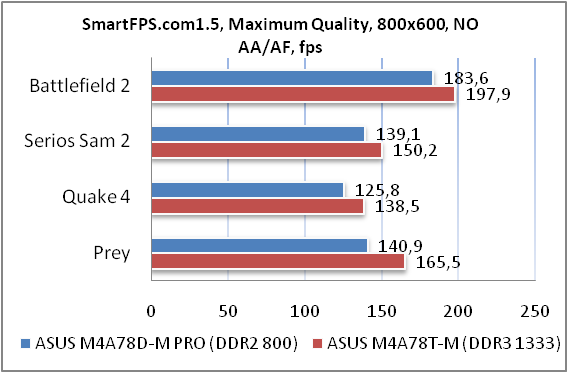

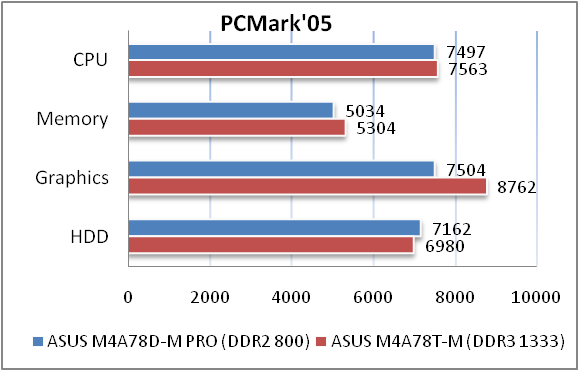

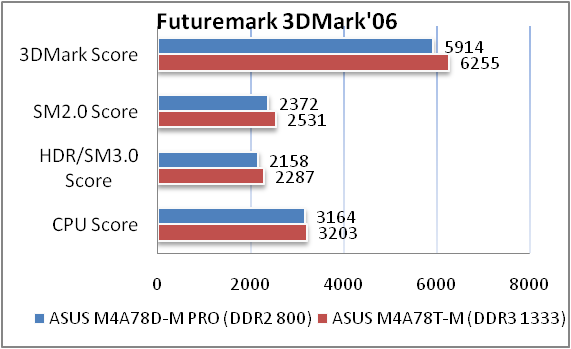

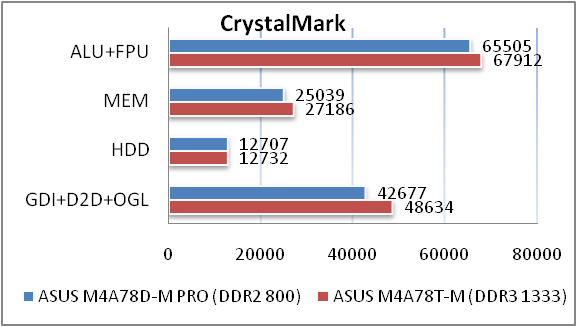

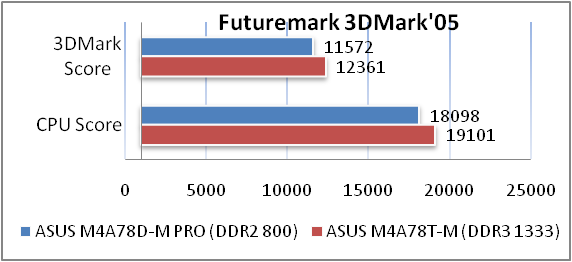

З пам'яттю DDR2-800 система на чіпсеті AMD 785G працює всього на кілька відсотків повільніше, ніж з DDR3-1333.

Вибір між пам'яттю DDR2 чи DDR3 коштує не дуже гостро, але одночасно ситуація така, що на даний момент материнські плати з підтримкою DDR3 коштують дорожче. Модулі ж пам'яті за вартістю не сильно відрізняються. З іншого боку, в майбутньому, швидше за все, DDR2 буде вже в дефіциті і її вартість значно зросте. Таким чином, материнські плати з підтримкою DDR2 будуть більш актуальні для користувачів які роблять апгрейд комп'ютера, і вже мають у наявності модулі пам'яті цього типу.

Продуктивність відеоприскорювача Radeon HD 4200

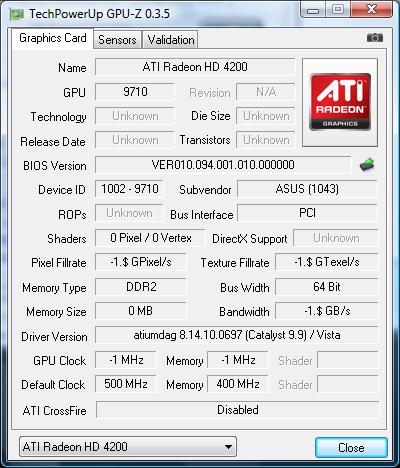

Вбудований графічний адаптер Radeon HD 4200 працює на частоті 500 МГц, має 40 уніфікованих конвеєрів, 4 блоки ROPs, підтримує DirectХ 10.1, SM 4.1 і OpenGL 2.0.

Піднявши напругу на чіпсеті материнської плати ASUS M4A785D-M PRO до 1,3 В, графічний прискорювач Radeon HD 4200 вдалося розігнати до стабільної частоти 970 МГц.

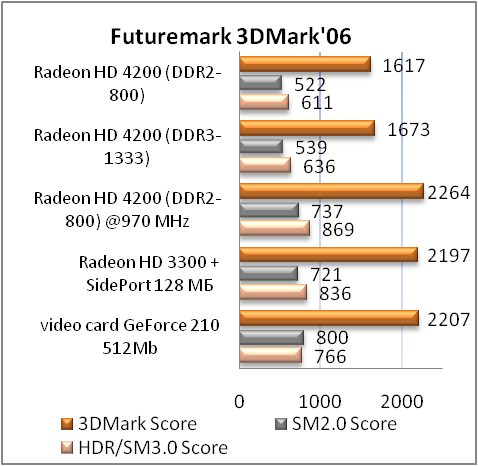

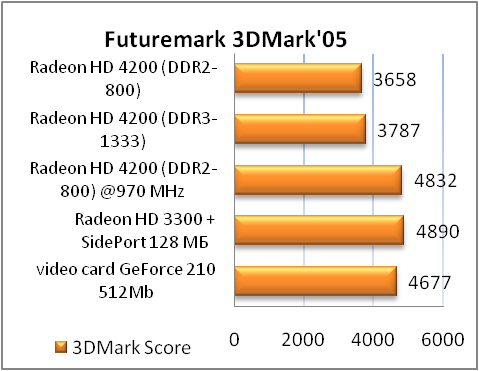

Для порівняння продуктивності інтегрованого графічного ядра Radeon HD 4200 ми взяли материнську плату на чіпсеті AMD 785G з підтримкою пам'яті DDR3 - ASUS M4A785T-M, а також дискретну відеокарту бюджетного класу на NVIDIA GeForce 210. Відеокарта нового покоління ASUS EN210/DI/512MD2(LP) оснащена 512 МБ пам'яті DDR2, що працює на частоті 800 МГц. Робоча частота 16 потокових процесорів становить 589 МГц. Відзначимо що вартість цієї бюджетної моделі відеокарти на NVIDIA GeForce 210 становить 55-60$, що не так вже і мало, враховуючи те, що дуже близький рівень продуктивності можна отримати використовуючи інтегроване ядро Radeon HD 4200.

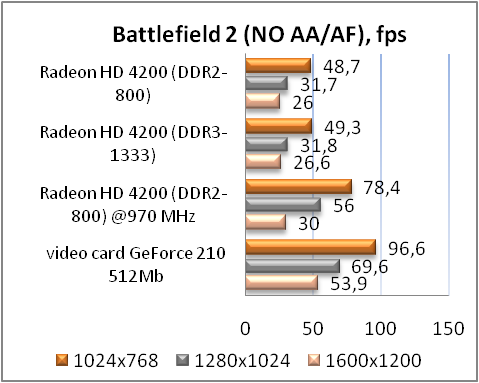

Як бачимо, пам'ять DDR3 все-таки дає про себе знати, і можна спостерігати невелику перевагу Radeon HD 4200 на системі з цією пам'яттю. Хоча на ділі ж подібна різниця буде просто несуттєва. Саме продуктивне на сьогоднішній день інтегроване відеоядро Radeon HD 3300 у сполученні з виділеною пам'яттю SidePort знаходиться на рівні дискретної відеокарти NVIDIA GeForce 210. Radeon HD 4200 же досягає подібної продуктивності, тільки після дуже сильного розгону до 970 МГц.

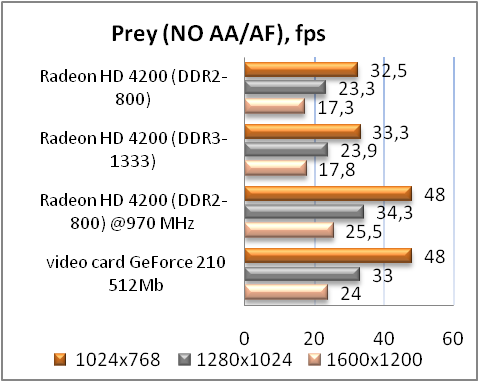

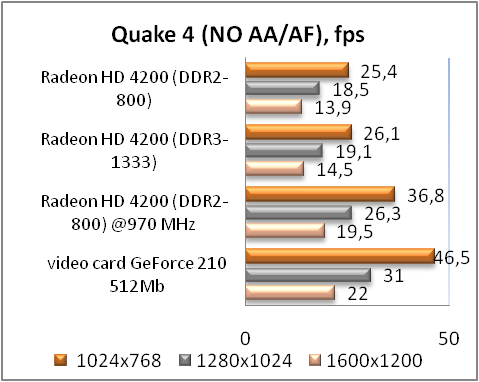

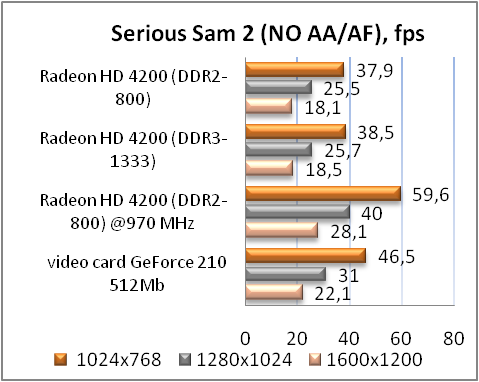

Втішно, що інтегрований відеоприскорювач Radeon HD 4200 може дозволити пограти в деякі застарілі 3D-ігри зі статичним освітленням і в режимі без згладжування. Якщо продуктивність відеопідсистеми буде на грані комфортної зміни кадрів, то  на допомогу прийде розгін, нехай навіть менший, ніж 970 МГц. Бюджетна відеокарта NVIDIA GeForce 210 показує майже дворазову перевагу над Radeon HD 4200 у запропонованих іграх. Але, знову ж, відзначимо, що любителі розгону можуть трохи виправити цю ситуацію.

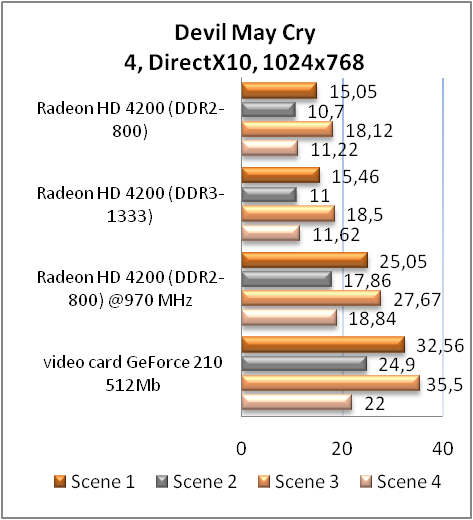

Більш сучасні 3D-ігри на DirectХ 10 вже будуть малоіграбельні. Хоча і можливості зовнішньої відеокарти на NVIDIA GeForce 210 у не самій «важкій» грі на низькій роздільній здатності також знаходяться на межі прийнятних значень частоти зміни кадрів.

Енергоспоживання

Яке ж джерело живлення потрібне для подібної мультимедійної системи на системній логіці AMD 785G? Подивимося на енергоспоживання системи з процесором AMD Phenom II X3 720.

Пікове енергоспоживання системи багато в чому буде залежати від потужності та завантаження встановленого процесора. Активне використання інтегрованого графічного прискорювача здатне викликати збільшення енергоспоживання на 20 Вт. Тому навіть у випадку використання дуже потужного чотирьохядерного процесора для мультимедійної системи в компактному корпусі буде цілком достатньо джерела живлення потужністю 200 Вт. Якщо ж передбачається використання продуктивного процесора і відеокарти середнього рівня, то в такому випадку можна обійтися джерелом живлення потужністю 300-350 Вт.

Крім цього бачимо, що у інтегрованого прискорювача Radeon HD 4200 є таки переваги в порівнянні з відеокартою слабкої потужності на NVIDIA GeForce 210 як краща продуктивність на ват енергоспоживання.

Тестування звукового тракту на основі кодека VIA1708S

Загальні результати (RightMark Audio Analyzer)

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

При тестуванні звукового тракту, аудіо-кодек VIA1708S показує просто гарні результати, поступаючись іншим вбудованим рішенням, наприклад чіпам компанії Realtek.

Висновки

Материнська плата ASUS M4A785D-M PRO є гарною основою для мультимедійної або багатофункціональної домашньої системи та цілком відповідає своїй вартості. Ми переконалися, що платформи на системній логіці AMD 785G дозволяють переглядати відео високої роздільної здатності та навіть грати в сучасні 3D-ігри при статичному освітленні тільки завдяки інтегрованому графічному ядру, що вже надає певну привабливість. Крім того, можна підкреслити, що графічний прискорювач Radeon HD 4200 має досить високий розгінний потенціал. Отже він може збільшити майже вдвічі свою продуктивність.

Особливостями ж ASUS M4A785D-M PRO у порівнянні з іншими моделями на AMD 785G компанії ASUS є підтримка пам'яті DDR2 і більш якісне та надійне виконання завдяки текстоліту зі стовщеними шарами живлення та застосуванню полімерних конденсаторів. Останні особливості дозволяють більшою мірою сподіватися на кращий розгін інтегрованого графічного прискорювача Radeon HD 4200, що обумовить потребу в збільшенні напруги на чіпсеті. ASUS M4A785D-M PRO має досить гарні можливості розгону, але при цьому не сильно радує наявність не самого потужного стабілізатора живлення, що підтримує лише процесори з тепловим пакетом 125 Вт. Тому сильний розгін чотирьохядерних процесорів на цій материнській платі протипоказаний.

Позитивні якості:

• текстоліт виконаний за технологією ASUS Stack Cool 3;
• оснащення конденсаторами полімерного типу;
• підтримка технології ATI Hybrid CrossFireХ;
• апаратне декодування HD-Video за допомогою оновленого відеодекодера UVD 2;
• продуктивна вбудована графічна система ATI Radeon HD 4200 з можливістю розгону;
• 6 роз’ємів SATA з підтримкою RAID 0, 1, 0+1 і JBOD;
• три типи відеовиходів;
• технологія ASUS Express Gate;
• гарні можливості для розгону молодших моделей процесорів і пам'яті;
• можливість завдання інтервалу температур для налаштування швидкості обертання процесорного кулера.

Недоліки:

• не зручне розташування роз’ємів виведення портів COM та LPT;
• відсутність підтримки FDD-дисководів;
• 125 Вт стабілізатор живлення.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.
