Огляд материнської плати ASUS M4A78-HTPC
15-10-2009
Недавно ми розглядали досить економічне рішення компанії ASUS для процесорів Intel, материнську плату ASUS P5P43TD PRO, а сьогодні поговоримо про те, що приготувала ASUS для шанувальників процесорів AMD. Мова піде про материнську плату, побудовану на наборі системної логіки AMD 780G, що забезпечує підтримку відео високої чіткості Full HD 1080p і підключення по інтерфейсах HDMI та DVI. Особливістю розглянутої сьогодні плати є застосування технологій "Absolute Pitch Hi-Fi" та "DTS Surround Sensation UltraPC Technology", які дозволяють значно поліпшити якість звуку. Представляємо вашій увазі материнську плату ASUS M4A78-HTPC.
Зовнішній вигляд і комплектація

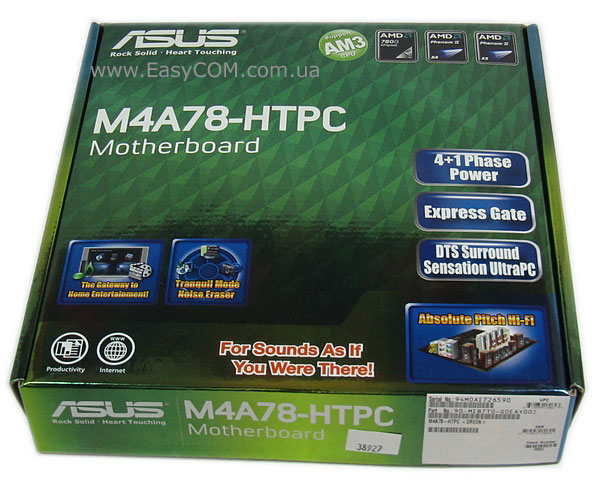

Впакована материнська плата M4A78-HTPC у картонну коробку зеленого кольору з якісною поліграфією. На лицьовій частині упаковки є логотипи компанії ASUS і підтримувані платою технології "Absolute Pitch Hi-Fi" та "DTS Surround Sensation UltraPC Technology". У верхньому правому куті солідно виділяються лейбли підтримуваних платою процесорів: AMD Phenom II X3, AMD Phenom II X4, а також логотип чіпсета AMD 780G. У нижній частині упаковки надрукований слоган: "For Sound As If You Were There!" - підтверджуючу музичну спрямованість материнської плати.
На звороті упаковки розміщена більш докладна інформація із застосовуваних технологій, а в правому верхньому куті є фотографія самої плати. Все це разом допомагає не розпаковуючи упаковки зрозуміти можливості продукту.

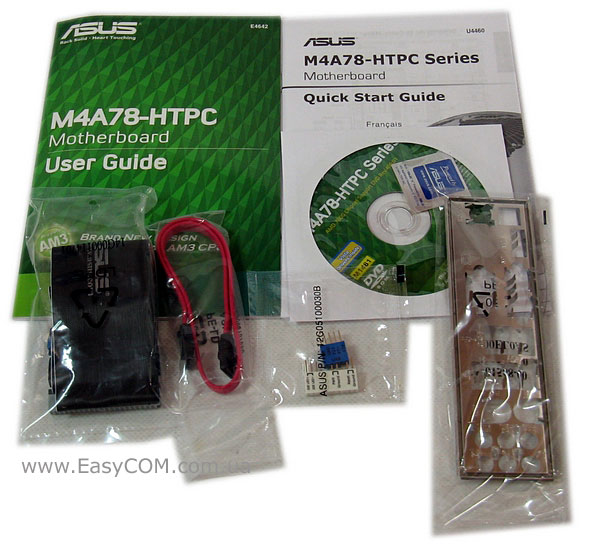

Комплектація плати стандартна та практично не має нічого зайвого. Набір аксесуарів виділяється лише наявністю перехідників на передню та звукову панелі для зручності їх підключення. У коробці з платою M4A78-HTPC можна виявити:
- Посібник користувача материнської плати;
- Посібник з встановлення та підключення плати;
- Диск з драйверами та додатковими утилітами;
- Один IDE-кабель;
- Одного SATA-кабелю;
- Заглушка на задню панель корпусу;
- Перехідники для передньої та звукової панелей;
- Наклейка з логотипом компанії ASUS.
Специфікація
|
Виробник і модель |
ASUS M4A78-HTPC |
|
Підтримувані процесори |
AMD Socket AM2+ / AM2 Phenom X4/Phenom X3/Athlon /Athlon X2/Sempron Processors |
|
Чіпсет |
AMD 780G/SB700 |
|
Частота системної шини, МГц |
5200 MT/s для AM3 /AM2+ CPU |
|
Пам'ять |
Двоканальна архітектура |
|
Слоти розширення |
1 x PCI Express x16 2.0 |
|
Підтримка |
Hybrid CrossFireХ |
|
Відео система |
Вбудована ATI Radeon HD 3200 |
|
Підтримка LAN |
Atheros L1E LAN (10/100/1000 Мбіт/с) |
|
Живлення |
24-контактний ATX |
|
Охолодження |
2 х роз’єм для корпусного вентилятора |
|
Звукова підсистема |
8-канальний HD Audio кодек |
|
Внутрішні роз’єми вводу/виводу |
3 x USB (6 портів) |
|
Задня панель |
1 x VGA |
|
Фірмові технології |
ASUS HTPC Features |
|
Контроль за станом системи |
Контроль температури CPU |
|
BIOS |
8 Mb Flash ROM |
|
Форм-фактор |
microATX |
|
Сайт виробника |
Нові версії драйверів та BIOS можна скачати зі сторінки підтримки продукту. |
Аналізуючи таблицю специфікацій, можна зробити висновок, що материнська плата ASUS M4A78-HTPC має широкий набір можливостей, з яких виділяються наявність різноманітних відеовиходів, в тому числі, універсального цифрового HDMI і застарілого аналогового VGA. Також відзначимо підтримку процесорів, виконаних по 45 нм технології.

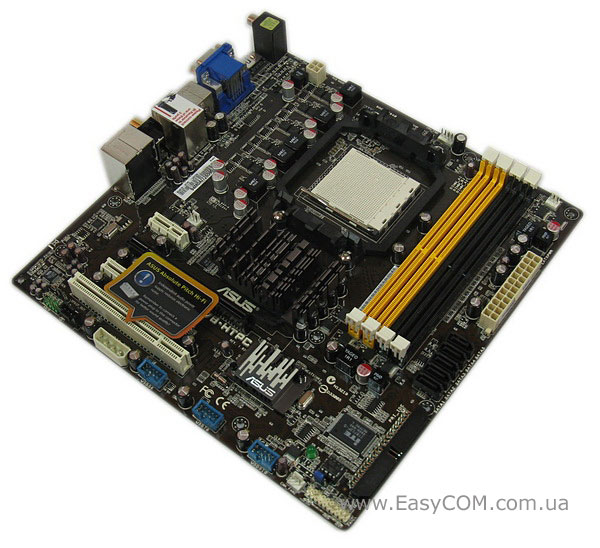

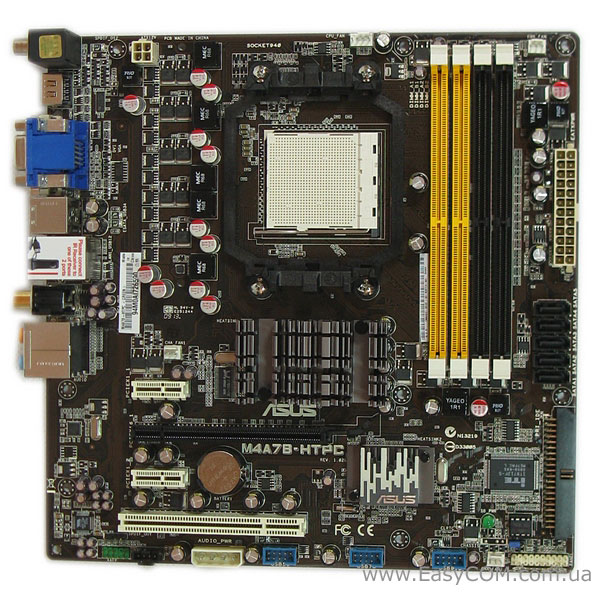

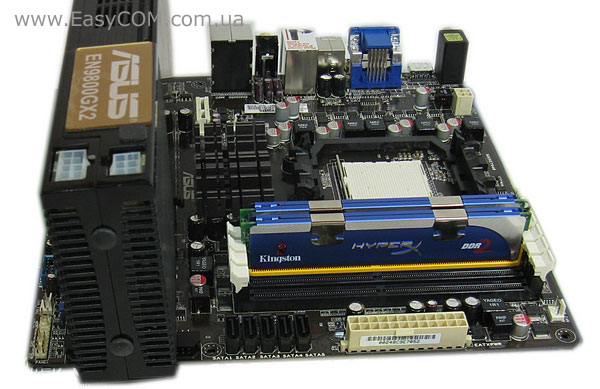

Традиційно для продукції ASUS вище бюджетного рівня, материнська плата виконана на чорному текстоліті з жовтими та чорними слотами оперативної пам'яті і масивним радіатором на чіпсеті.

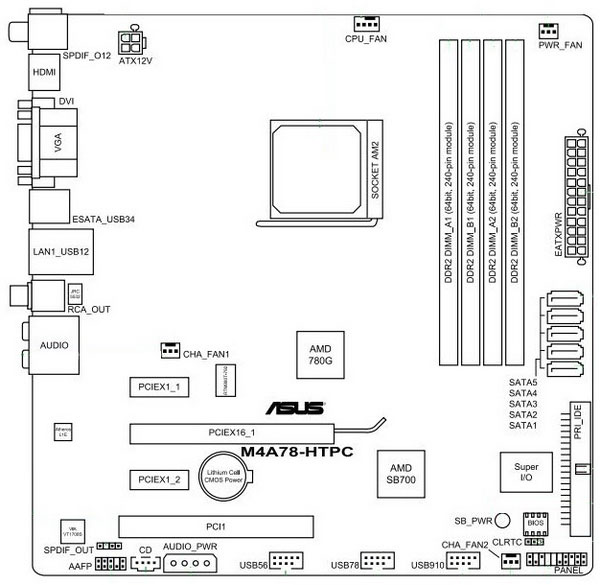

Плата має форм-фактор microATX, тобто форму квадрата, зі сторонами 24,4 см. Кріпиться плата на 8 гвинтів, які розташовані таким чином, що вся плата залишається зафіксованою та не допускається вигину і деформації при встановленні пристроїв. Дорікання може викликати лише відсутність кріплення для правої нижньої частини плати, де розташована передня панель, однак ця ділянка так мала, що наявного кріплення досить, щоб уникнути деформації при підключенні роз’єму передньої панелі, особливо з огляду на застосування перехідників Q-Connectors.

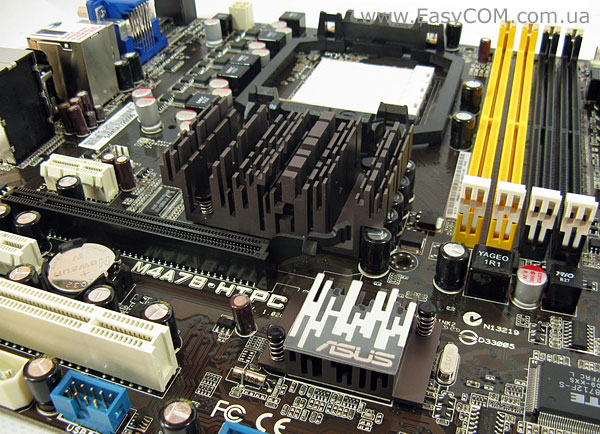

Північний і південний мости охолоджують два алюмінієвих радіатори, один з яких досить габаритний.

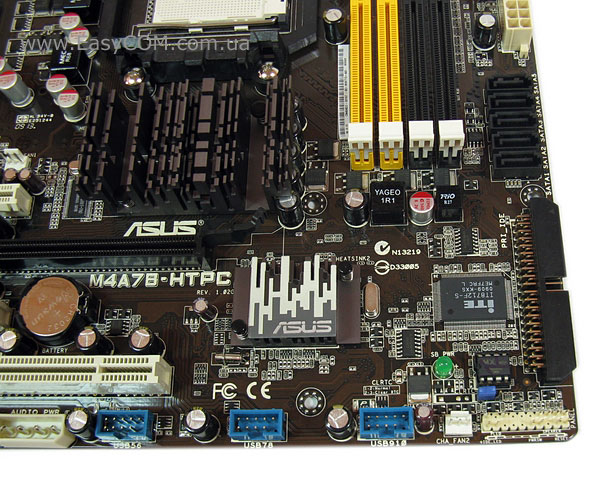

П'ять SATA-портів розташовані в ряд вздовж правого краю плати. Встановлення відеокарти з двослотовою системою охолодження не утрудняє доступ до слотів оперативної пам'яті та до роз’єму IDE, і що приємно відзначити - відеокарта не перекриває доступу до SATA-портів. Також відзначимо, що відеокарта з двослотовою системою охолодження перекриває тільки один з двох PCI Express x1, залишаючи вільними по одному слоту PCI та PCI Express x1. Витягти саму відеокарту досить просто - завдяки зручній засувці слота PCI-і 16х. Розташований IDE- роз’єм досить вдало - підключити та відключити IDE-шлейф можна навіть не виймаючи габаритну відеокарту. Розташування роз’ємів для підключення корпусних вентиляторів також досить продумане.
Знизу в ряд розташовані три внутрішніх роз’єми USB. Відзначимо не зовсім зручне розташування батареї материнської плати - при встановленні відеокарти доступ до неї повністю перекривається, щоправда, подібна операція необхідна вкрай рідко, тому недоліком це назвати не можна. До малозначних недоліків компонування варто віднести і вилучене розташування 4-контактного роз’єму для поліпшення живлення звукової підсистеми. Також видна відсутність роз’єму для підключення дисководу FDD - його відсутність трохи зменшить сферу застосування даної материнської плати. Але в основному компонування обране досить вдало. Плату зручно встановлювати та підключати до неї пристрої. Все продумано для максимального полегшення використання.

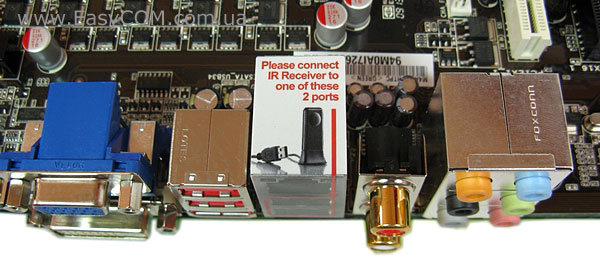

На задній панелі в області USB-портів встановлена своєрідна заглушка, яка виконана із звичайного картонку з пояснюючою поліграфією щодо підключення інфрачервоного приймача. Червоним обведені рекомендовані порти для його підключення: "Please connect IR Receiver to one of these 2 ports". Для даної моделі подібного приймача не передбачено, а ось у моделі ASUS M4A78-HTPC/RC у комплектацію входить пульт дистанційного керування (Remote Control), і, як наслідок, IR-приймач для його роботи.

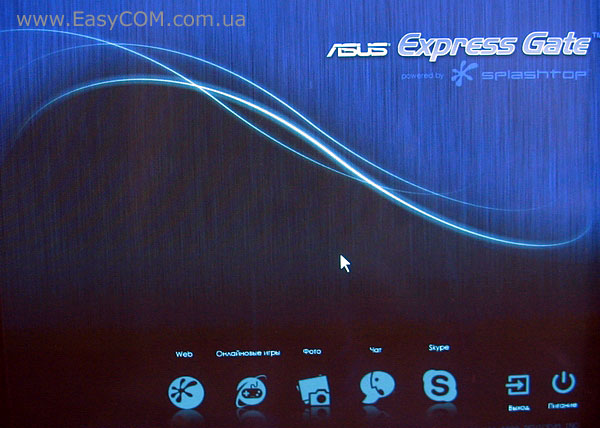

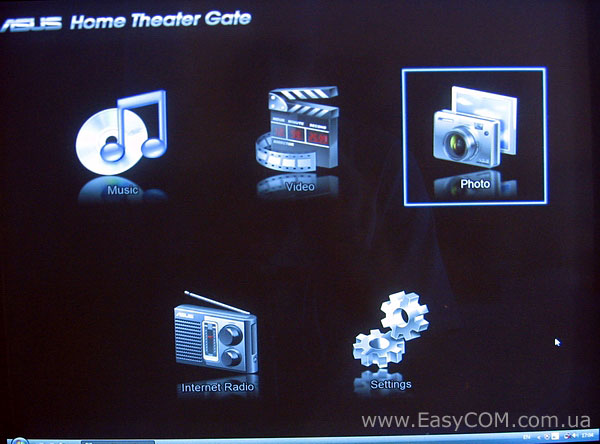

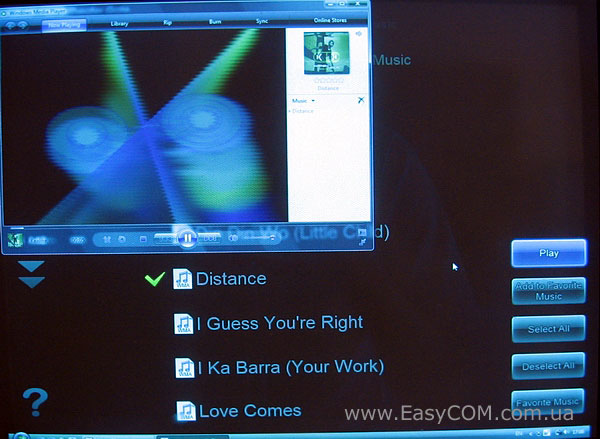

Варто відзначити, що нововведенням цієї серії плат є додаткова утиліта ASUS Home Theater Gate, що написана спеціально під пульт дистанційного керування, для зручності його використання з різними мультимедійними додатками.

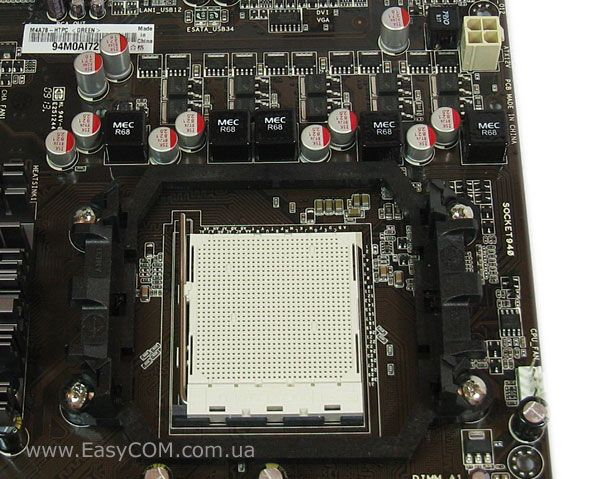

Для живлення процесора використовується 4+1-фазна схема, але плата має тільки 4-контактний роз’єм ATX12V. Для двох- і трьохядерних процесорів це може і достатньо, але для живлення потужного чотирьохядерника краще б передбачили 8-контактний роз’єм.

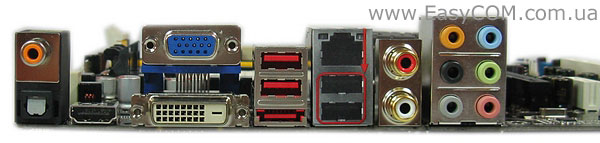

На задню панель виведені наступні роз’єми:
- 1 x VGA;
- 1 x DVI;
- 1 x HDMI;
- 1 x External SATA;
- 4 x USB 2.0/1.1;
- 8 - канальний звук;
- 1 x коаксіальний S/PDIF Out;
- 1 x оптично S/PDIF Out;
- 2-канальне RCA- роз’єм.
Звичайно, хотілося б бачити COM і LPT порти, та ще пара USB-портів виявилися не зайвою, також як і два PS/2 роз’єми, однак, головною перевагою цієї плати в різноманітних відеовиходах від VGA до HDMI та 8 канальному звуці з можливістю його використання по різних інтерфейсах.
BIOS
BIOS материнської плати ASUS M4A78-HTPC заснований на коді від AMI і дозволяє робити тонке налаштування плати, включаючи розгін.
|
Параметр |
Назва меню |
Діапазон |
Крок |
|
Частота шини PCI Express |
PCIE Frequency |
100 - 150 МГц |
1 |
|
Частота пам'яті DDR2 |
DRAM Frequency |
667/800/1067 |
- |
|
Процесорний множник |
CPU Ratio |
8 - max |
0,5 |
|
Частота контролера пам'яті |
CPU/NB Frequency |
4x – 9x |
1x |
|
Частота шини HyperTransport |
HT Link Speed |
200 – 1800 МГц |
200 МГц |
|
Налаштування таймінгів пам'яті |
DRAM Timing Mode |
2T Mode, CAS Latency, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tWTR, tRFC0, tRFC1 |
- |
|
Напруга живлення процесора |
Processor Voltage |
+0...+150 мВ |
50 мВ |
|
Напруга на модулях пам'яті |
DRAM Voltage |
1,8 – 2,1 В |
0,1 В |
|
Напруга сигналів шини HyperTransport |
HT Voltage |
1,2 – 1,5 В |
0,1 В |
|
Напруга на південному мосту |
SB Voltage |
1,1 – 1,2 В |
0,1 В |

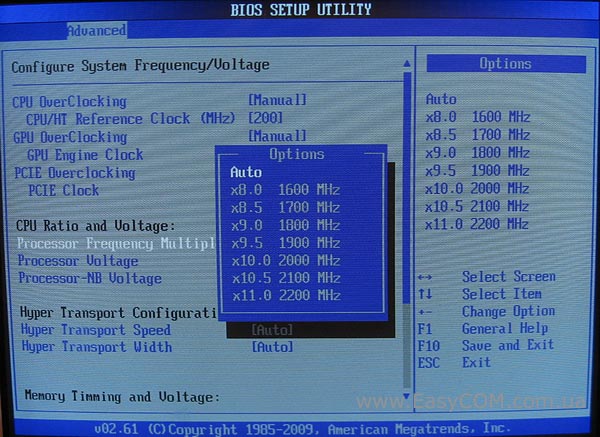

В меню «Configure System Perfomance Settings» можна настроїти безліч параметрів плати, починаючи з частоти системної шини та пам'яті, закінчуючи напругою на процесорі, пам'яті та обох мостах. Такого набору налаштувань повинно вистачити і для розгону.

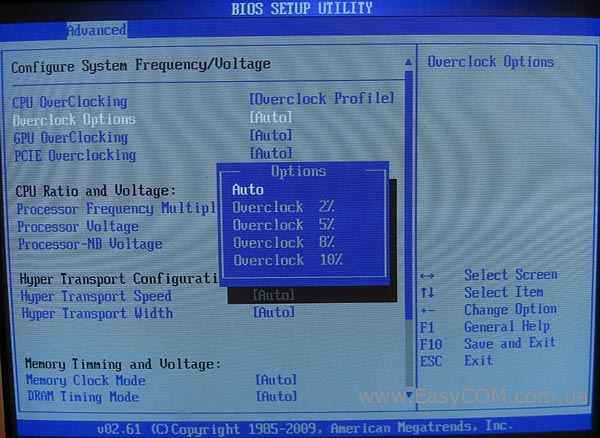

Для тих, хто не сильний у знаннях, є можливість автоматичного розгону «Overclock Options», зі значеннями «Overclock 2%», «Overclock 5%»,«Overclock 8%» та «Overclock 10%».

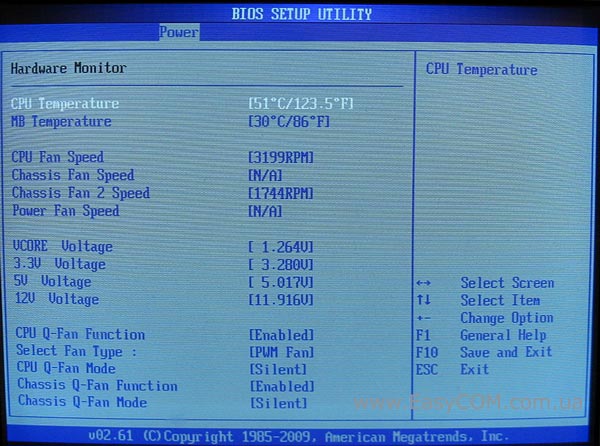

У розділі системного моніторингу є можливість стежити за температурою процесора та материнської плати, швидкістю обертання процесорного, корпусних і вентилятора блоку живлення, напругою на ядрі процесора та основних ліній живлення. Тут же можна активувати функції CPU Q-Fan і Chassis Q-Fan для автоматичного регулювання швидкості обертання процесорного та корпусного вентиляторів.
Розгін
На жаль, у тестуємому зразку материнської плати не зберігалися налаштування BIOS, ні з базовою версією прошивання ні з останньою на момент тестування. З цієї причини експерименти з її розгоном не проводилися. Звісно, це не є недолік моделі, а, швидше за все, є просто дефектом екземпляра, який потрапив на тестування.
Тестування
Для перевірки можливостей материнських плат використане наступне обладнання.
|
Процесор |
AMD Athlon 64X2 3600+ (Socket AM2, 2,0 ГГц, L2 512 КБ) |
|
Вентилятор процесора |
Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм |
|
Оперативна пам'ять |
2х DDR2-1200 @800 1024 МБ Kingston PC9600 |
|
Графічний прискорювач |
EVGA GeForce 8600 GTS 256 MБ DDR3 PCI-E |
|
Жорсткий диск |
Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300) |
|
Привід оптичних дисків |
ASUS DRW-1814BLT SATA |
|
Блок живлення |
Seasonic SS-650JT Active PFC F3 |
|
Корпус |
COLORSit ATX-L8032 + 92 мм SilverStone FN91 |

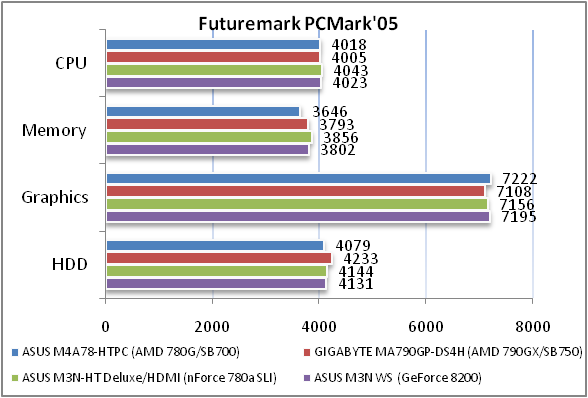

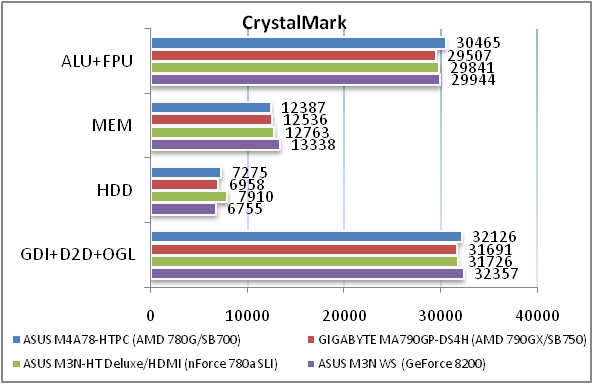

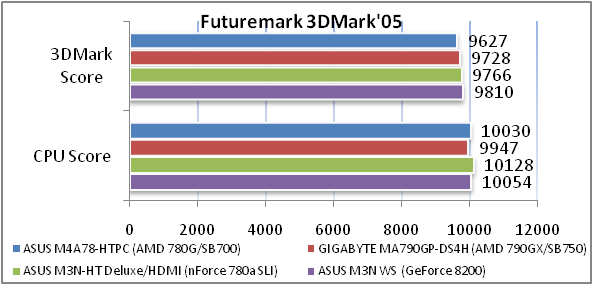

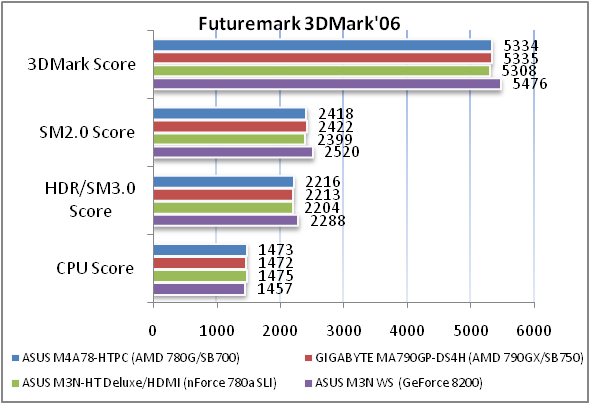

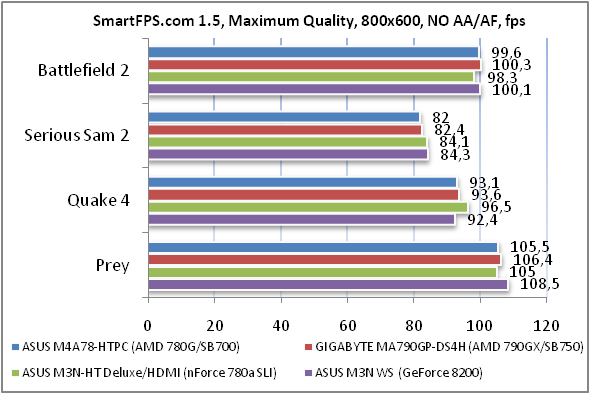

Материнська плата показала, в цілому, такі ж результати продуктивності, як і інші рішення під процесори AMD.
Тестування звукового тракту на основі HD Audio кодека
Загальні результати (RightMark Audio Analyzer)
16-bit, 44 kHz
|
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кгц), дБ |
+0.20 -0.15 |
Дуже добре |
|
Рівень шуму, дБ (А) |
-82.4 |
Добре |
|
Динамічні діапазон, дБ (А) |
82.1 |
Добре |
|
Гармонійні викривлення, % |
0. 0075 |
Дуже добре |
|
Гармонійні викривлення + шум, дБ(A) |
-65.4 |
Середньо |
|
Інтермодуляційні викривлення + шум, % |
0. 075 |
Добре |
|
Взаємопроникнення каналів, дБ |
-76.3 |
Дуже добре |
|
Інтермодуляції на 10 кГц, % |
0. 049 |
Добре |
|
Загальна оцінка |
|
Дуже добре |
24-bit, 192 kHz
|
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кгц), дБ |
+0.03 -0.52 |
Добре |
|
Рівень шуму, дБ (А) |
-83.8 |
Добре |
|
Динамічні діапазон, дБ (А) |
83.9 |
Добре |
|
Гармонійні викривлення, % |
0. 0063 |
Дуже добре |
|
Гармонійні викривлення + шум, дБ(A) |
-76.4 |
Середньо |
|
Інтермодуляційні викривлення + шум, % |
0. 0020 |
Дуже добре |
|
Взаємопроникнення каналів, дБ |
-77.4 |
Дуже добре |
|
Інтермодуляції на 10 кГц, % |
0. 018 |
Дуже добре |
|
Загальна оцінка |
|
Дуже добре |
Звукова система материнської плати ASUS M4A78-HTPC показала дуже гарні результати та залишила тільки позитивні враження. Звичайно, враховуючи застосовані технології, нам хотілося б бачити відмінні результати, але і оцінка «Дуже добре», гарантує високу якість звуку, порівнянна з масовими дискретними звуковими картами. Розведення материнської плати організовані так, що вся аудіосистема розпаяна на окремій ділянці PCB так, що аналогові та цифрові компоненти рознесені як на дорогих звукових картах. Застосовані всі можливі методи для усунення наведень і цифрових шумів для аудіосистеми. ASUS M4A78-HTPC оснащується не тільки набором аналогових і цифрових виходів (аналогові 7.1 з додатковим роз’ємом під аудіопанель на передній панелі корпусу, цифрові у вигляді оптичного та коаксіального виходів S/PDIF), але також стереопарою RCA (позолочені Hi-Fi-роз’єми). У підсумку до материнської плати можна підключати улюблений Hi-Fi/Hi-End підсилювач без додаткових проводів і перехідників. Рішення цікаве та унікальне. Сам факт наявності стереопари RCA говорить про те, що розробник серйозно попрацював над аудіосистемою і йому не соромно за власний аналоговий тракт материнської плати.
Приємним бонусом ASUS M4A78-HTPC є система зниження шуму від вентиляторів на 28% при відтворенні музики. Маркетингова назва технології - ASUS Tranquil Mode, і розглядати її ми рекомендуємо просто як приємний бонус.
Тестування вбудованого графічного адаптера ATi Radeon HD 3200

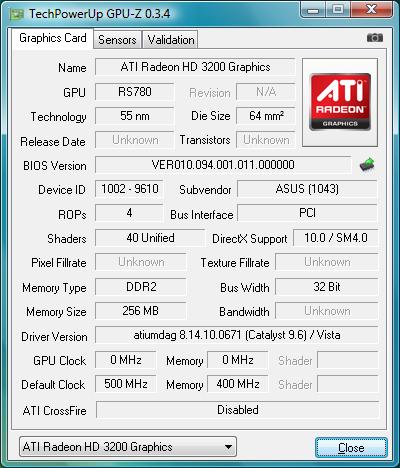

Утиліта GPU-Z версії 0.3.4 цілком нормально розпізнає адаптер і приводить докладну інформацію про його параметри:
Згідно показань GPU-Z, шина пам'яті має розрядність рівну всього 32 біта, а сама пам'ять працює на частоті 400 МГц (системна DDR2-800). Також прискорювач має в наявності 40 уніфікованих шейдерних блоків, що працюють на частоті відеоядра графічного процесора 500 МГц. При цьому варто відзначити повну апаратну підтримку DirectХ 10.0 та SM4.0.
Тестування інтегрованих графічних прискорювачів і порівняння їх можливостей з повноцінною бюджетною відеокартою ASUS EAH4350 SILENT/DI/512MD2, а також з аналогічними вбудованими графічними адаптерами, проводилося у зв'язці з процесором Phenom X4 9550.
|
|
ASUS |
GIGABYTE GA-MA78GPM-DS2H |
GIGABYTE GA-MA790GP-DS4H |
ASUS |
|
|
|
Radeon HD 3200 |
Radeon HD 3200 + SidePort |
Radeon HD 3300 + SidePort |
NVIDIA GeForce 8200 |
Radeon HD 4350 |
|
PCMark'05 | |||||
|
Graphics |
3320 |
3607 |
3912 |
2803 |
4694 |
|
Futuremark 3DMark'05 | |||||
|
3DMark Score |
3260 |
3676 |
4366 |
2348 |
4856 |
|
CPU Score |
13570 |
13632 |
13308 |
13324 |
Н. Д. |
|
Futuremark 3DMark'06 | |||||
|
3DMark Score |
1534 |
1694 |
2070 |
1210 |
2312 |
|
SM2.0 Score |
498 |
540 |
673 |
408 |
775 |
|
HDR/SM3.0 Score |
579 |
652 |
795 |
436 |
873 |
|
SmartFPS.com 1.8 (NO AA/AF), fps | |||||
|
Battlefield 2 800x600 |
62,2 |
63,1 |
83,4 |
43,7 |
119,4 |
|
Battlefield 2 1024х768 |
47,6 |
49 |
63,8 |
36,7 |
135 |
|
Serious Sam 2 800x600 |
48,2 |
51 |
64,5 |
40,6 |
81,3 |
|
Serious Sam 2 1024х768 |
36,1 |
37,7 |
48,5 |
31,5 |
63,0 |
|
Quake 4 800x600 |
31,3 |
33,6 |
43,2 |
27,3 |
65,8 |
|
Quake 4 1024х768 |
24,2 |
26,2 |
33.8 |
19,1 |
47,8 |
|
Prey 800x600 |
39,9 |
42,9 |
55 |
38,3 |
59,0 |
|
Prey 1024х768 |
30,9 |
33,1 |
42,6 |
27,5 |
46,7 |
Як і очікувалося, інтегрований графічний адаптер Radeon HD 3200 не здатний конкурувати навіть з бюджетним дискретним графічним рішенням. Однак у порівнянні з іншими інтегрованими відеокартами він показав себе цілком гідно. Відзначимо, що при необхідності трохи прискорити відеосистему, завдяки технології ATI Hybrid CrossFireХ його можна об'єднати з дискретною відеокартою для підвищення продуктивності.
Висновки
Як відомо, компанія ASUS не випускає дешевих продуктів, але на прикладі материнської плати M4A78-HTPC навіть із ASUS можна заощаджувати при побудові домашнього мультимедійного центру. Дана материнська плата відмінно підійде для людей, які бажають слухати музику та дивитися фільми на ПК. Саме ця категорія користувачів одержить максимально інтегроване, тихе та економічне рішення без зайвих фінансових витрат. Адже плата ASUS M4A78-HTPC надає практично унікальний набір мультимедійних інтерфейсів, включаючи настільки популярний HDMI, а її аудіопідсистема виконана з урахуванням забезпечення максимальної якості виведеного багатоканального звуку. Використане вбудоване відеоядро Radeon HD 3200 підтримує прискорення декодування відео високої чіткості, що дозволяє розвантажити процесор і використати не самі продуктивні та гарячі моделі. При цьому і ексклюзивні фірмові технології, а також присутнє в комплекті програмне забезпечення розширюють саме мультимедійні можливості кінцевої системи. Крім того, на платі є можливість забезпечення гарного та тихого охолодження завдяки підтримці функції автоматичного керування швидкістю обертання процесорного кулера та корпусних вентиляторів.
Достоїнства:
- застосування інноваційних рішень для створення унікального спеціалізованого продукту;
- висока якість реалізації аудіосистеми;
- широкий набір можливостей підключення пристроїв відображення;
- оригінальне програмне забезпечення в комплекті.
Недоліки:
- скромна комплектація;
- відсутність портів PS/2, COM, LPT;
- відсутність підтримки HDMI 1.3a;
- мала кількість слотів PCI.
Автор: Рустам Темендаров
Переклад: Анна Смірнова
Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надану для тестування материнську плату.
Висловлюємо подяку компаніям Kingston і Sea Sonic за надане для тестового стенду обладнання.
