Огляд і тестування материнської плати ASUS M3A76-CM

07-07-2009

Не дуже давно компанія ASUS випустила материнську плату M3A76-CM, побудовану на новому чіпсеті початкового рівня AMD 760G/SB710. Палата покликана зміцнити позиції компанії ASUS у бюджетному сегменті товарів, а чіпсет AMD 760G/SB710 повинен замінити собою набір системної логіки AMD 740G. Основною особливістю нового чіпсета є інтегроване графічне ядро ATI Radeon HD 3000, що працює на тактовій частоті 350 МГц. Заявлено повну сумісність нового графічного ядра з DirectХ 10 і відповідно підтримка Shader Model 4.0. Новий чіпсет виробляється з дотриманням норм 55-нм техпроцесу та призначається для побудови досить продуктивних базових мультимедійних платформ з малим енергоспоживанням. Новий чіпсет AMD 760G/SB710 підтримує роботу з шиною HyperTransport 3.0 і призначений в першу чергу для спільного використання з процесорами компанії AMD під процесорний роз’єм Socket AM2/AM2+ та оперативною пам'яттю DDR2 з частотою до 1066 МГц. Крім того, завдяки наявності інтерфейсу PCI Express 2.0 і реалізованій підтримці технології ATI Hybrid CrossFireХ, новий чіпсет AMD 760G/SB710 дозволяє поєднувати обчислювальний потенціал вбудованого графічного ядра та встановленого на плату дискретного графічного адаптера, у якості якого, наприклад, може виступати ATI Radeon HD 3450 або представник серії ATI Radeon HD 2400.

Встановлений на платі ASUS M3A76-CM чіпсетний тандем AMD 760G/SB710 працює разом з гігабітним Ethernet-контролером та аудіо кодеком HD Audio, що забезпечує виведення 7.1 або 5.1-канального звуку. Також, материнська плата ASUS M3A76-CM має один роз’єм для підключення пристроїв з інтерфейсом IDE, шість портів SATA2 з підтримкою RAID 0, 1, 0+1 і розташовані на задній панелі порти D-Sub та DVI.

До прикрих мінусів нового чіпсета AMD 760G/SB710 варто віднести відсутність підтримки вбудованого відеопроцесора Unified Video Decoder (UVD), технології апаратного декодування відео ATI Avivo HD Technology і підтримки інтерфейсів HDMI і DisplayPort.

ASUS M3A76-CM

Материнська плата ASUS M3A76-CM побудована із застосуванням таких передових технологій як: EZ Flash 2 - допомогає користувачу підтримувати BIOS материнської плати в актуальному стані, Crash Free BIOS 3 - можливість, що дає, відновити BIOS з USB Flash диску, що має файл прошивання, і ASUS Express Gate, заснованої на самостійній операційній системі «Splashtop», створеній на базі Linux і дозволяє користувачу одержати доступ до мережі інтернет або прослуховувати музику вже через кілька секунд після включення ПК.

Специфікація материнської плати ASUS M3A76-CM:

Виробник

ASUS

Модель

M3A76-CM

Чіпсет

AMD 760G/SB710

Процесорний роз’єм

Socket AM2/AM2+

Підтримувані процесори

AMD Socket AM2+ / AM2 Phenom FX/Phenom/Athlon /Sempron

Частота системної шини HyperTransport

До 5200 МТ/с

Пам'ять

Двоканальна архітектура пам'яті
4 x DDR2 DIMM слота з підтримкою до 8 ГБ пам'яті
DDR2 1066/800/667/533

Слоти розширення

1 x PCIE x 16 (з підтримкою PCIE 2.0)
1 x PCIE x 1
2 x PCI

Графічна підсистема

Інтегроване графічне ядро ATI Radeon HD 3000
Максимальний об'єм виділюваної пам'яті 256 МБ

Дискова підсистема

1 x UltraDMA 133
6 х SATA 3ГБ/с, підтримка RAID-масивів рівнів RAID 0, 1 , 0+1

LAN

Мережний контролер Realtek RTL8111C 10/100/1000 Мбіт/с

Звукова підсистема

8-канальний HD Audio кодек VIA Vinyl VT1708B

Живлення

24-контактний роз’єм живлення ATX
4-контактний роз’єм живлення ATX12V

Охолодження

Пасивна система охолодження, складається з двох алюмінієвих радіаторів на мікросхемах чіпсета

Роз’єми для вентиляторів

1 x вентилятор процесора
1 x вентилятор корпуса

Роз’єми задньої панелі

1 x PS/2 (клавіатура)
6 x USB 2.0/1.1
1 x RJ45 LAN
1 x DVI
1 x VGA
6 x HD Audio

Внутрішні роз’єми введення/виводу

3 x USB (підключення 6 USB 2.0 портів)
1 x IDE
6 x SATA 3ГБ/с
1 x вентилятор процесора
1 x вентилятор корпусу
1 x S/PDIF
1 x роз’єм фронтальної аудіо панелі
1 x порт принтера
24-контактний роз’єм живлення ATX
4-контактний роз’єм живлення ATX12V
1 x COM
1 x роз’єм контролю відкриття корпусу
1 x CD audio-in
1 x роз’єм фронтальної контрольної панелі

BIOS

8 Мбіт ПЗП, AMI BIOS, PnP, DMI2.0, WfM2.0, ACPI2.0, SMBIOS 2.5

Можливості розгону

Зміна частоти: FSB, PCI-Express, пам'яті.
Зміна напруги на: процесорі, пам'яті, шині FSB, північному мосту, південному мосту і т.ін.

Фірмові технології

ASUS Express Gate
ASUS EZ Flash 2
ASUS CrashFree BIOS 3
ATI Hybrid CrossFire
ASUS Q-Fan
ASUS MyLogo 2
ASUS Ai NET2

Форм-фактор

microATX

Габарити, мм

244 х 244

Сайт виробника

http://www.asus.ru/

Все цены на ASUS M3A76-CM

ASUS M3A76-CM

Материнська плата ASUS M3A76-CM упакована в картонну коробку з переважаючим зеленим кольором та якісною поліграфією. На коробці зазначені підтримувані платою технології, тип процесорного роз’єму, тип застосовуваної шини HyperTransport і версія підтримуваного набору бібліотек DirectХ.

ASUS M3A76-CM

На звороті коробки маємо інформацію про технології, застосовані у процесі створення материнської плати, основних якісних і кількісних параметрах чіпсета AMD 760G/SB710.

ASUS M3A76-CM

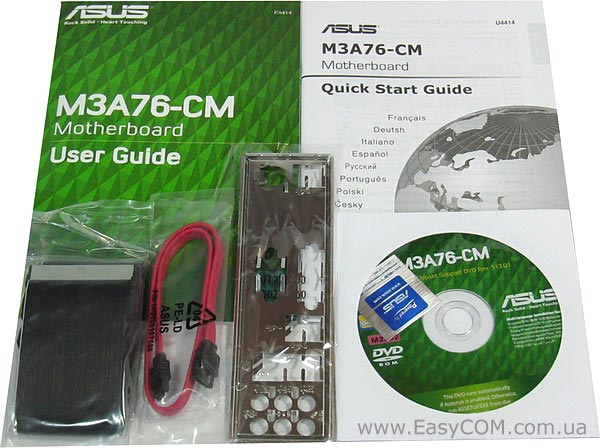

Комплектація материнської плати ASUS M3A76-CM мінімальна, що характерно для продукції бюджетного класу. У коробці ви можете знайти:

  • керівництво користувача материнської плати;
  • посібник зі швидкого підключення;
  • DVD з драйверами та додатковими утилітами;
  • один IDE-кабель;
  • один SATA-кабель
  • заглушка на задню панель корпусу.

ASUS M3A76-CM

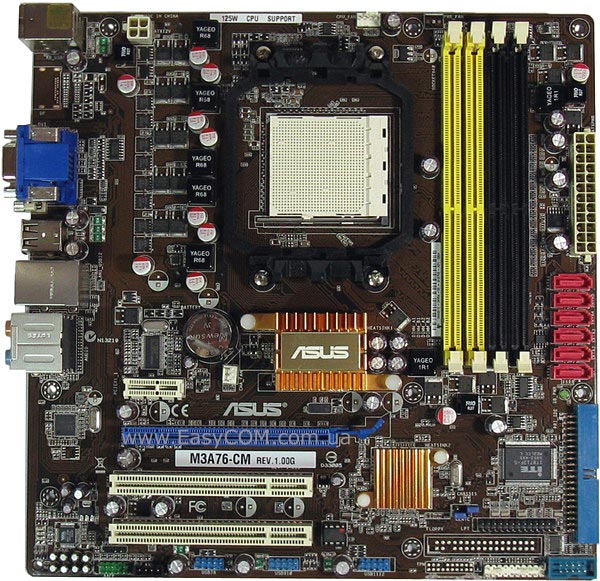

Компонування материнської плати ASUS M3A76-CM виконане зручно та не має серйозних недоліків, враховуючи microATX форм-фактор плати. Всі інтерфейсні роз’єми зміщені до країв плати і підключення до них кабелів у процесі зборки системного блоку не викличе ніяких труднощів. Невеликим недоліком компонування можна вважати те, що при використанні дискретного графічного прискорювача з великогабаритною системою охолодження, буде перекритий доступ до найближчого слоту PCI.

ASUS M3A76-CM

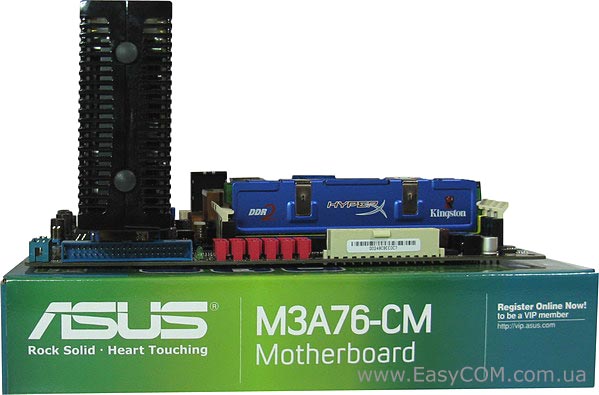

Установка дискретного графічного прискорювача з великогабаритною системою охолодження не закриває доступ до портів SATA і не заважає встановленню модулів пам'яті, проте ось шлейф IDE у такій ситуації бажано підключати заздалегідь.

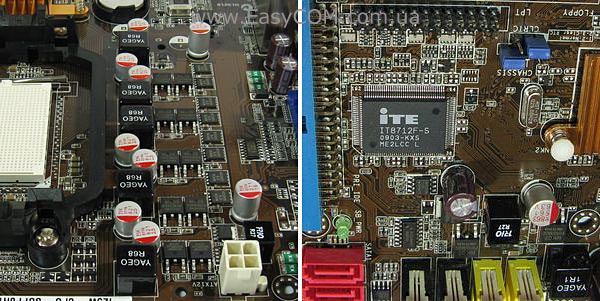

Система живлення материнської плати ASUS M3A76-CM побудована по п’ятифазній схемі із застосуванням полімерних конденсаторів, польових транзисторів P0903BDG і дроселів з феромагнітною серцевиною. Контроль всіх «класичних» периферійних пристроїв і моніторинг робочих параметрів материнської плати здійснюється мікросхемою ITE IT8712F-S.

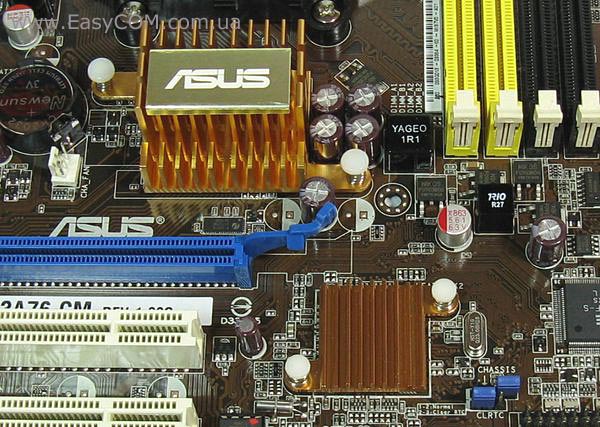

У системі охолодження мікросхем чіпсета застосовані два алюмінієвих радіатори, один з яких має логотип компанії-виробника.

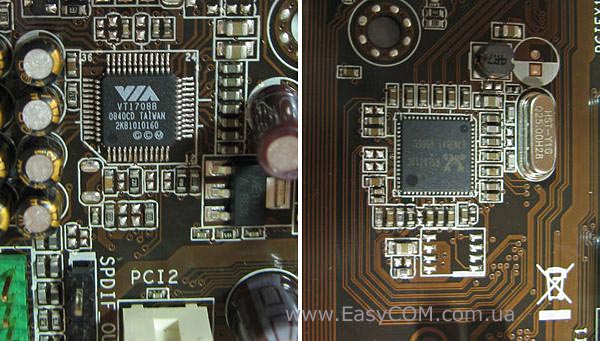

Звукова підсистема материнської плати ASUS M3A76-CM побудована на базі восьмиканального аудіо кодека компанії VIA VT 1708B. Аудіо кодек забезпечує виведення 7+1-канального звуку та повністю відповідає специфікації Intel High Definition Audio Rev.1.0. Робота мережного інтерфейсу материнська плата ASUS M3A76-CM здійснює за допомогою встановленого на ній контролера Realtek RTL8111C, що підтримує швидкісні режими 10/100/1000 Мбіт/с.

ASUS M3A76-CM

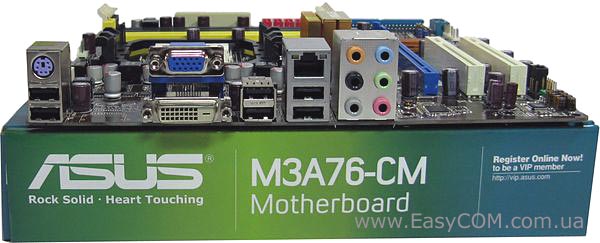

Задня панель материнської плати ASUS M3A76-CM містить наступні порти введення/виводу: один PS/2 для підключення клавіатури, шість портів USB 2.0, один порт VGA, один порт DVI, один порт LAN c роз’ємом RJ-45 і шість роз’єм ів mini-jack 3,5 мм для підключення багатоканальної звуковий аудіосистеми.

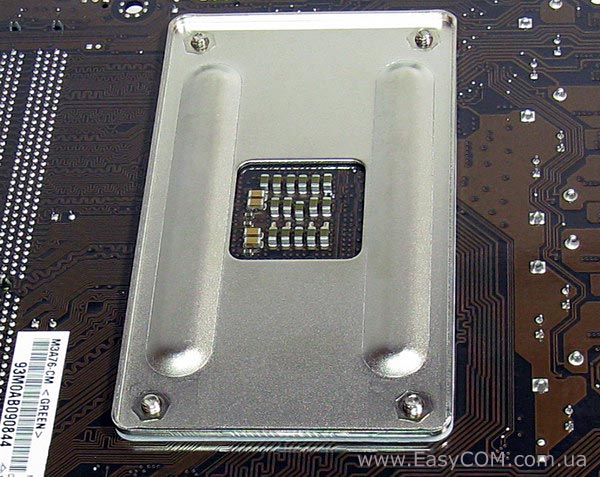

Материнська плата ASUS M3A76-CM на нижній стороні має металеву планку жорсткості, до якої, крізь отвори в платі, кріпиться пластикова рамка кріплення вентилятора процесора. Планка забезпечує необхідний запас жорсткості в області процесорного роз’єму. Це дозволяє запобігти вигину та руйнуванню провідних шарів плати у випадку застосування процесорних вентиляторів із зайво тугим кріпленням.

BIOS

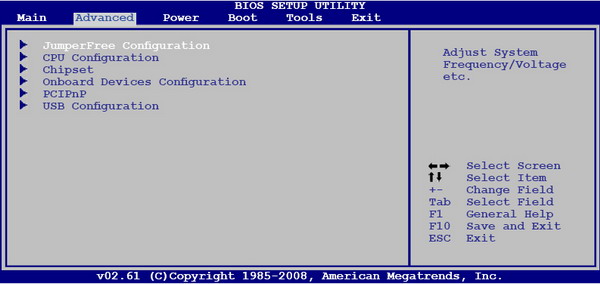

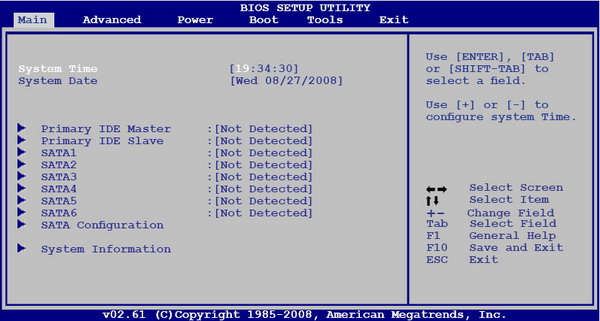

BIOS материнської плати ASUS M3A76-CM створена із застосуванням коду компанії AMI. BIOS має широкий діапазон налаштувань, що дає користувачу можливість як повністю налагодити роботу материнської плати, так і зайнятися оверклокінгом.

Основні параметри BIOS, відповідальні за розгін і налаштування функціонування материнської плати ASUS M3A76-CM, зосереджені в таблиці:

Параметр

Назва пункту меню

Діапазон

Крок

Зміна тактової частоти процесора

CPU overclock options

Auto, overclock: 2%, 5%, 8%, 10%



Зміна тактової частоти графічного ядра

GPU engine clock

Auto, Manual



Тактова частота шини PCIE

PCIE overclocking

Auto, Manual



Множник процесора

Processor frequency multiplier

Auto, Manual



Напруга живлення процесора

Processor voltage

Standart, +50мв, +100мв



Частота шина HyperTransport

HyperTransport speed

Auto, Від 200МГц до 1800 МГц

200МГц

Розрядність шини HyperTransport

HyperTransport width

Auto, 4bit, 8bit, 16bit



Режим частоти пам'яті

Memory clock mode

Auto, Manual



Тактова частота пам'яті

Memory clock value

200, 266, 333, 400, 533



Таймінги пам'яті

DRAM Timing mode

Auto, Manual



Напруга пам'яті

Memory Overvoltage





Напруга чіпсета

Chipset overvoltage

Auto, Від 50 до 150

50мв

Конфігурація пам'яті

Memory configuration

Auto, Manual



Конфігурація режиму корекції помилок пам'яті

ECC configuration





Розмір виділюваної пам'яті для буфера відеоядра

UMA frame buffer size

Auto, 32, 64, 128, 256



Тип фронтальної аудіо панелі

Front panel select

HD Audio, AC97



Стартова напруга вентилятора

Fan auto mode start voltage





Стартова температура вентилятора

Fan auto mode start speed temp

Від 25 до 48

1

Температура повної швидкості вентилятора

Fan auto mode full speed temp

Від 51 до 75

1

Всі параметри BIOS, щодо налаштування швидкості роботи материнської плати, і параметри, відповідальні за оверклокінг, зібрані в розділі Advanced.

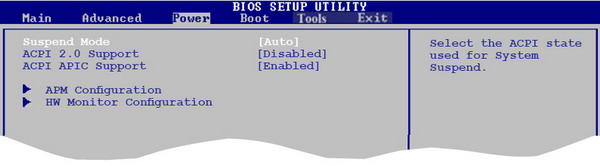

Розділ Power має параметри для налаштування енергоспоживання та апаратного моніторингу материнської плати ASUS M3A76-CM.

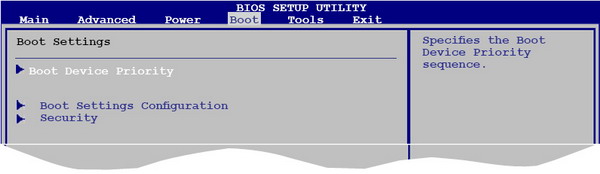

У розділі Boot можна вибрати тип і послідовність опитування пристроїв, з яких буде проводитися завантаження операційної системи.

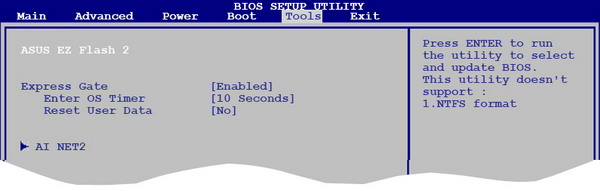

Розділ Tools містить параметри що дозволяють керувати відновленням прошивання BIOS за допомогою фірмової технології ASUS EZ Flash 2 і використати присутню технологію ASUS Express Gate, що базується на операційній системі Linux.

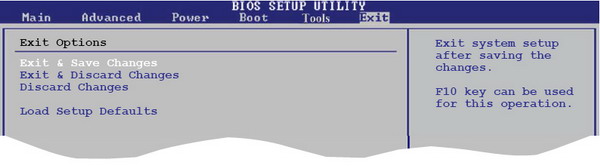

Розділ Exit дозволяє користувачу зберегти зроблені зміни, скасувати їх або повернути налаштування материнської плати до стандартних заводських установок.

Можливість розгону

Можливості розгону материнської плати ASUS M3A76-CM тестувалися із використанням двох різних процесорів компанії AMD:

  • Двоядерного AMD Athlon 64 X2 3600+;
  • Чотирьохядерного AMD Phenom X4 9550.

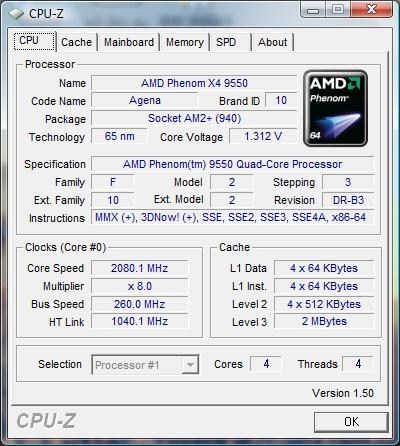

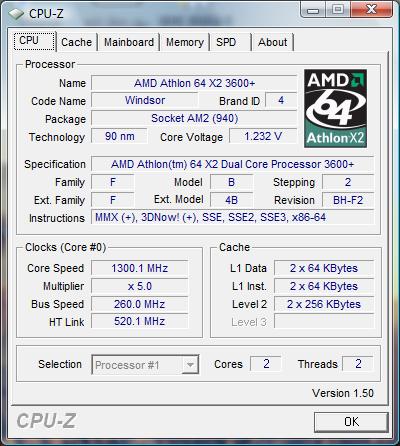

В обох випадках частоту системної шини вдалося підняти лише до 260 МГц, що свідчить про те, що материнська плата ASUS M3A76-CM не має високого розгінного потенціалу, оскільки для інших материнських плат у процесі тестування із застосуванням цих же процесорів компанії AMD досягався більш високий результат. В процесі розгону було замічено, що радіатор на північному мосту під час роботи з двоядерним процесором був теплим, а з чотирьохядерним - гарячим. Радіатор на південному мосту був гарячим незалежно від типу встановленого в материнську плату процесора.

Тестування

У процесі тестування материнської плати використаний наступний комплект обладнання:

Процесор

AMD Athlon 64 X2 3600+

Вентилятор процесора

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

Kingston [email protected] KHX9600D2K2/2G

Графічний прискорювач

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 МБ SATA-300

Привід оптичних дисків

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

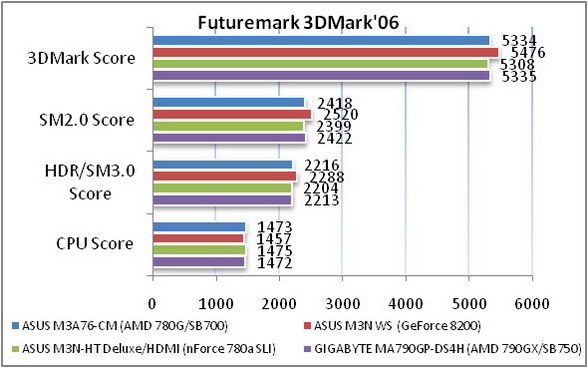

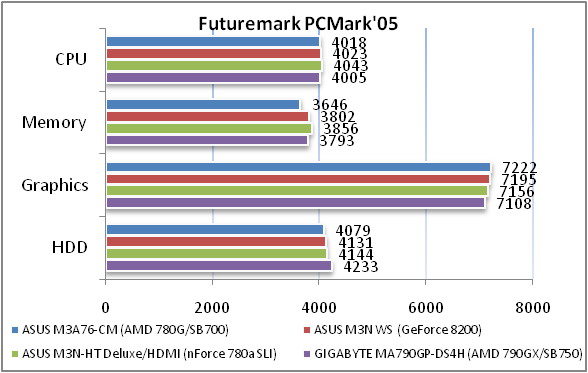

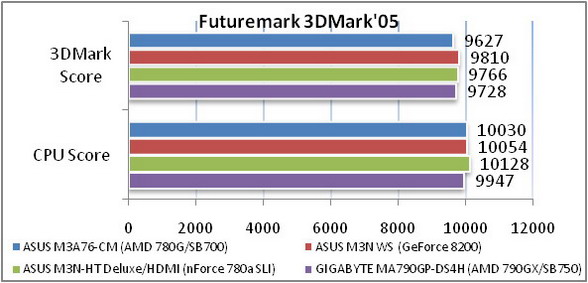

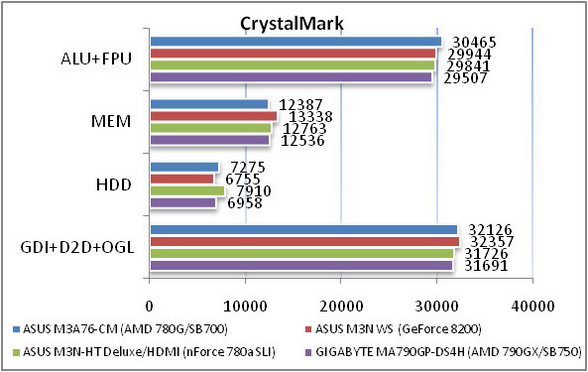

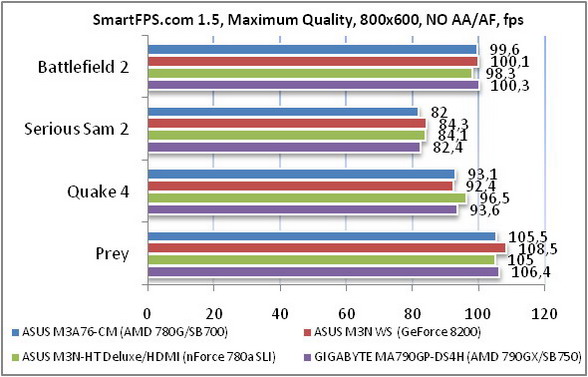

Результати тестування материнської плати ASUS M3A76-CM демонструють гарну продуктивність нового чіпсета AMD 760G/SB710. Це дає можливість зробити висновок, що нова материнська плата компанії ASUS придатна для побудови базових мультимедійних комп'ютерів достатньої продуктивності.

Тестування звукової підсистеми материнської плати ASUS M3A76-CM, побудованої на базі 8-канального HD-аудіо кодека VIA Vinyl VT1708B

Загальні результати (RightMark Audio Analyzer)

16-bit, 44kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кгц), дБ

+0.08, -0.09

Дуже добре

Рівень шуму, дБ (А)

-87.4

Добре

Динамічний діапазон, дБ (А)

87.3

Добре

Гармонійні викривлення, %

0. 131

Середньо

Гармонійні викривлення + шум, дБ(A)

-52.7

Погано

Інтермодуляційні викривлення + шум, %

0. 257

Середньо

Взаємопроникнення каналів, дБ

-85.6

Відмінно

Інтермодуляції на 10 кгц, %

0. 136

Середньо

Загальна оцінка



Добре

32-bit, 192kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кгц), дБ

+0.11, -0.19

Дуже добре

Рівень шуму, дБ (А)

-88.3

Добре

Динамічний діапазон, дБ (А)

88.2

Добре

Гармонійні викривлення, %

0. 0072

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-77.6

Середньо

Інтермодуляційні викривлення + шум, %

0. 014

Дуже добре

Взаємопроникнення каналів, дБ

-82.6

Дуже добре

Інтермодуляції на 10 кгц, %

0. 016

Дуже добре

Загальна оцінка



Дуже добре

Тестування інтегрованого графічного ядра ATI Radeon HD 3000

Тестування інтегрованого в чіпсет графічного ядра ATI Radeon HD 3000 проводилося із застосуванням двох різних процесорів компанії AMD:

  • Двоядерного AMD Athlon 64 X2 3600+;
  • Чотирьохядерного AMD Phenom X4 9550.

Інтегроване графічне ядро працює на частоті 350 МГц і підтримує DirectХ 10 Shader Model 4.0. Результати тестування для кожного типу процесора зібрані в окремі таблиці.

Результати тестування з процесором AMD Athlon 64 X2 3600+:

Futuremark 3DMark’05

Game Tests 3DMark Score

2144

CPU Score

8389

Futuremark 3DMark’06

3DMark Score

1007

SM 2.0 Score

328

HDR/SM 3.0 Score

387

CPU Score

1461

CrystalMark 2004R3

Mark

66079

ALU

14841

FPU

14642

MEM

12128

HDD

6599

GDI

4855

D2D

1952

OGL

11062

PCMark05

Graphics Score

1964

SmartFPS.com v. 1.8 (fps)

Battlefield 2 DEMO

800x600

40.9

1024x768

30.4

Quake 4 Demo + Patch 1.3

800x600

21.3

1024x768

16.2

Prey Demo

800x600

26.9

1024x768

20.7

Serious Sam 2 Demo

800x600

33.8

1024x768

24.6

Результати тестування з процесором AMD Phenom X4 9550:

Futuremark 3DMark’05

Game Tests 3DMark Score

2865

CPU Score

13669

Futuremark 3DMark’06

3DMark Score

1273

SM 2.0 Score

402

HDR/SM 3.0 Score

487

CPU Score

2987

CrystalMark 2004R3

Mark

121270

ALU

34813

FPU

36271

MEM

21749

HDD

6514

GDI

6127

D2D

2497

OGL

13299

PCMark05

Graphics Score

2625

SmartFPS.com v. 1.8 (fps)

Battlefield 2 DEMO

800x600

46.0

1024x768

32.0

Quake 4 Demo + Patch 1.3

800x600

24.4

1024x768

19.3

Prey Demo

800x600

31.6

1024x768

24.4

Serious Sam 2 Demo

800x600

37.7

1024x768

28.0

Інтегроване графічне ядро ATI Radeon HD 3000 показує передбачуваний рівень продуктивності, що знаходиться на дещо більш нищому рівні в порівнянні з іншими продуктами компанії AMD ATI Radeon HD 3200 (чіпсет AMD 780G) і ATI Radeon HD 3300 (чіпсет AMD 790GX).

Взагалі, інтегроване графічне ядро ATI Radeon HD 3000 дозволить користувачу пограти в різні 3D-ігри та ухвалити рішення щодо доцільності придбання та встановлення потужного дискретного графічного адаптера. Для повсякденних офісних завдань і відтворення мультимедійного контенту материнська плата ASUS M3A76-CM має достатню продуктивність при використанні кожного з підтримуваних процесорів.

Висновки

Розглянута материнська плата ASUS M3A76-CM, незважаючи на приналежність до бюджетного класу продукції, демонструє гарну продуктивність, порівнянну з іншими продуктами аналогічного класу. Плата має невеликий розгінний потенціал, проте, дозволить користувачу побудувати на її базі досить продуктивний комп'ютер для офісного або мультимедійного застосування. Щоправда в останньому випадку потрібно рекомендувати використовувати трохи більш продуктивний процесор, особливо якщо ви збираєтеся переглядати HD Video.

Позитивні якості:

  • підтримка широкого спектра процесорів компанії AMD;
  • інтегрований відеоприскорювач з підтримкою DirectХ 10;
  • наявність двох портів виведення зображення;
  • наявність планки жорсткості на звороті плати.

Недоліки:

  • мінімізована комплектація;
  • невеликий розгінний потенціал;
  • відсутність другого роз’єму PS/2;
  • необхідність створення в корпусі гарної вентиляції.


Автор: Олексій Пальчіков
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надану для тестування материнську плату.
