Огляд материнської плати ASUS M2N8-VMX

22-07-2007

Вам потрібна дешева материнська плата з інтегрованим  відеоприскорювачем, яка забезпечувала б хорошу продуктивність для простої офісної роботи, тоді вам просто доведеться звернути увагу на материнську плату ASUS M2N8-VMX. Ми вже розглядали материнську плату на інтегрованому відеоприскорювачі шостої серії NVIDIA GeForce 6150, а сьогодні розглянемо материнську плату на молодшій моделі цієї серії NVIDIA GeForce 6100. Графічне ядро GeForce 6100 працює на частоті 425 МГц, а GeForce 6150 на 475 МГц. З цієї причини продуктивність останнього в тестах буде однозначне трохи краще. Але помітну різницю насправді побачити «оком» буде дуже складно. Головною відмінністю між ядрами, є підтримка старшою моделлю апаратного прискорення декодування HD Video.

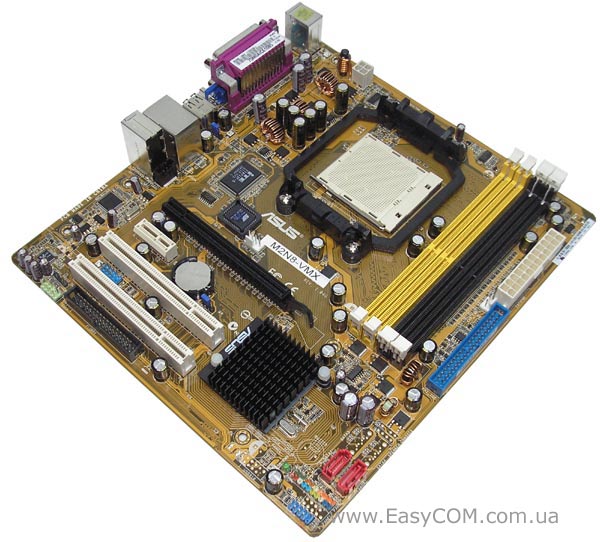

внешний вид ASUS M2N8-VMX

Специфікація материнської плати ASUS M2N8-VMX:

Виробник

ASUS

Модель

M2N8-VMX

Чіпсет

NVIDIA GeForce 6100 + nForce 405

Процесорний раз'єм

Socket AM2

Підтримка процесорів

Athlon 64 X2 / Athlon 64 FX / Athlon 64/ Sempron

Системна шина, МГц

2000 / 1600 MT/s

Пам'ять

DDR2 800 / 667 / 533 МГц

Підтримка пам'яті

4 x 240-контактних DIMM  двохканальної архітектури до 8 Гб

VGA

Інтегрований GPU GeForce 6100 (підтрика Shader Model 3.0; RAMDAC 300 МГц)
High Definition Video з максимальною роздільною здатністю до 1920 x 1440

Слоти разширення

1 x PCI-E x16
1 x PCI-E x1
2 x PCI 2.2

Дискова підсистема

NVIDIA MCP61S підтримує:
2 x Serial ATA 3.0Гб/с  с RAID 0, 1
1 x Ultra DMA 133 / 100/66

Звукова підсистема

Кодек 6-канальнго звука Azalia ALC883-GR
High Definition Audio
Підтримка S/PDIF Out

LAN

Мережевий контролер Attansic Gb LAN PCIe

IEEE 1394

N/A

Живлення

24-контактний раз'єм ATX
4-контактний ATX12V раз'єм

Охолодження

Алюміньовий радіатор

Раз'єми для вентиляторів

1 x CPU
1 x корпусний вентилятор

Зовнішні порти I/O

1 x Паралельний порт принтера
2 x PS/2 порта для підключення клавіатури і миші
4 x USB 2.0 порти
1 х COM порт
1 x LAN (RJ45)
6 канальний аудіо вихід

Внутрішні порти I/O

4 x USB
2 х SATA
1 x IDE
1x S/PDIF вихід
1 x CD In
1 x S/PDIF вихід
High Definition Front panel audio connector

BIOS

4Mb Flash ROM, Award BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a

Можливості розгону

Зміна частоти FSB, частоти PCI-Express, частоти пам'яті, напруги на процесорі та пам'яті

Фірмові технології

ASUS Q-Fan
ASUS My Logo2
ASUS CrashFreeBIOS2
ASUS EZ Flash

Комплектація (важливе)

1 x SATA кабель
1 x SATA кабель живлення
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Інструкція
2 х CD з драйверами

Форм-фактор Размеры, мм

ATX  9,6"x 8,8"
245 x 223

Сайт виробника

http://www.asus.com.tw/

Свіжу версію BIOS можна викачати з офіційної сторінки.
Драйвери для материнскої плати можно узяти з офіційного сайта.

Про графічне ядро GeForce 6100, яким оснащена материнська плата ASUS M2N8-VMX, котру ми оглядаємо, можна сказати, що працює на частоті 425 МГц, має 2 піксельних і 1 вершинний конвейєр, підтримує DirectX 9.0, Shader Model 3.0, а також технологію PureVideo. Як урізана модифікація ядро GeForce 6100 не підтримує виходи DVI і ТБ.

упаковка материнской платы ASUS M2N8-VMX

Материнська плата упакована в невелику синьо-білу  картонну коробку, на якій вказана підтримка двуканального режиму роботи пам'яті DDR2, двох'ядерних процесорів і  операційної системи Windows Vista.

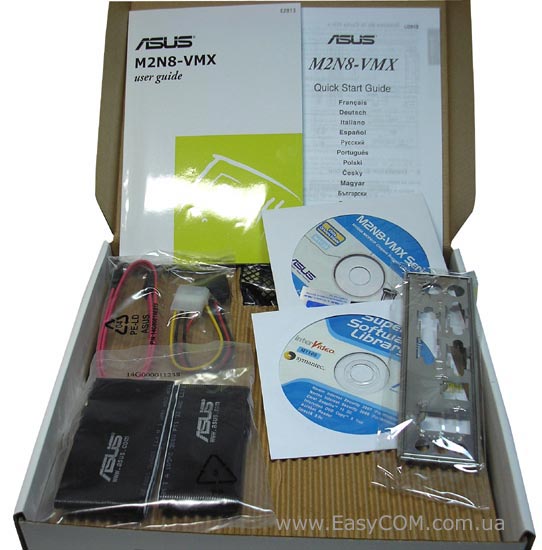

комплектация материнской платы ASUS M2N8-VMX

Материнська плата ASUS M2N8-VMX укомплектована по бюджетному, втім ASUS ніколи і не балував своїх шанувальників. Майже також, може бути укомплектована материнська плата і за 150 у.о. Хоча, ще один шлейф Serial ATA не перешкодив би.

У комплект входить:

  • материнська плата;
  • два CD-диски з драйверами до Windows Vista і ПЗ;
  • керівництво користувача, коротка інструкція по установці;
  • шлейф FDD;
  • шлейф UltraDMA 133/100/66;
  • шлейф Serial ATA;
  • перехідник живлення SATA з двома роз'ємами;
  • заглушка на задню панель корпусу.

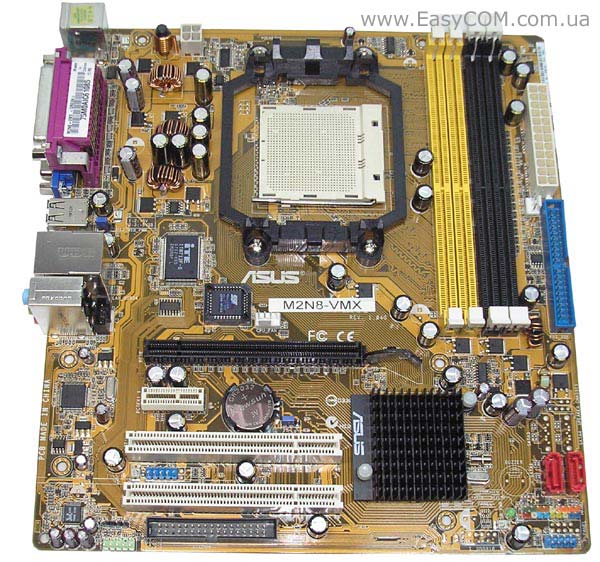

внешний вид материнской платы ASUS M2N8-VMX

Материнська плата ASUS M2N8-VMX була зібрана на текстоліті форм-фактора MicroATX. Компоновка плати вдалася, але не зовсім ідеально. Пожуримо виробника за низько розплоджений роз'єм IDE і невдало згруповані слоти для оперативної пам'яті, при установці двох модулів для двуканального режиму роботи їх доведеться розмістити поряд, що погіршить охолоджування мікросхем пам'яті. З позитивних моментів, виділимо розташовані по краю плати роз'єми живлення і те, що вільний доступ до клямок слотів оперативної пам'яті залишатиметься  навіть при встановленій відеокарті. На  чіпі плати встановлений маленький, забарвлений в чорний колір, алюмінієвий радіатор.

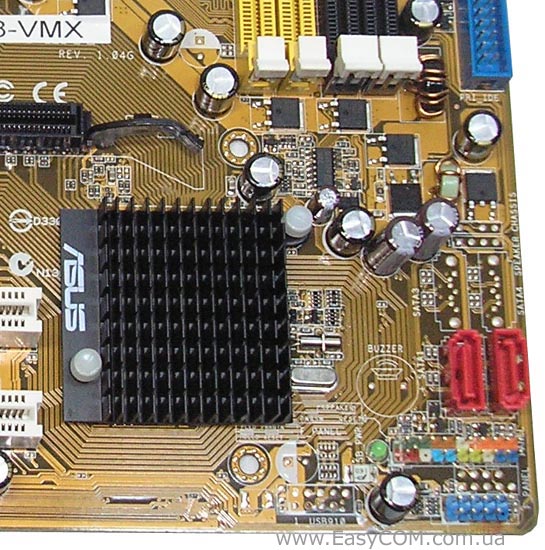

разъемы материнской платы ASUS M2N8-VMX

Тільки два роз'єми SATA, з можливістю організації RAID-масивів 0, 1. Роз'їм для підключення елементів передньої панелі корпусу, для зручності підключення, мають колірну маркіровку контактів.

слоты PCI материнской платы ASUS M2N8-VMX

Материнська плата має два слоти PCI, один  PCIe х1 і один слот для відеокарти PCIe х16 що працює в режимі x8. Початконо плата розрахована переважно на використання інтегрованої графіки. На скільки погіршає продуктивність відеокарти в режимі роботи x8, можна побачити при порівнянні результатів тестування, яке ми проведемо. Під роз'ємами PCI розташований роз'єм IDE що підтримує роботу двох пристроїв. Низьке розташування роз'єму IDE може бути абсолютно не критичним при підключенні жорсткого диска, але при підключенні оптичного привода в один з верхніх відсіків корпусу, шлейф буде дуже складно нормально укласти, якщо він дотягнеться. Чотирьохконтактний роз'єм для живлення процесорного кулера розташований трохи нижче за процесорний роз'єм. Окрім цього, плата має вісім портів USB, половина з  яких виведена на задню панель. На ній встановлений HDA кодек шестиканального звуку  Realtek ALC 883-GR і мережевий  контроллер  Attantsic L1 що підтримує режими 10/100/1000 Мбіт/с.

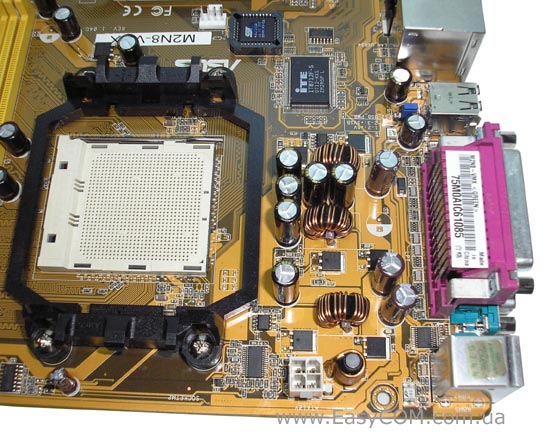

процессорный разъем и стабилизатор питания материнской платы ASUS M2N8-VMX

Живлення процесора забезпечуватиме 3-фазна система стабілізації. Схема живлення зібрана на польових транзисторах 09N03LA (25 В, 8.9 Ом, 50 А), і включає шість електролітичних конденсаторів 1500 мкФ х 6,3 В і три  1000 мкФ х 16 В.

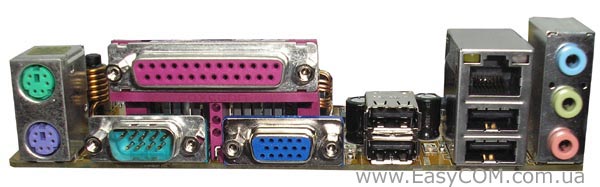

разъемы задней панели платы ASUS M2N8-VMX

На задній панелі виведені наступні порти: два PS/2 для клавіатури і миші, паралельний (LPT),  аналоговий (VGA) відеовихід, три аудіо-порта, чотири роз'єми USB, роз'єм RJ45 для мережевих з'єднань, COM-порт.

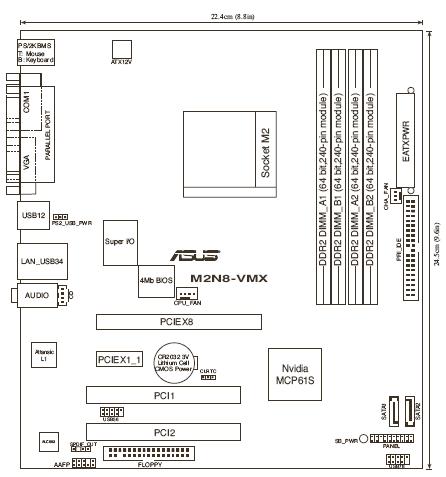

схема расположения элементов на материнской плате ASUS M2N8-VMX

До плати можна підключити тільки два вентилятори один з яких 4-контактний процесорний. 3-контактний роз'єм для підключення корпусного вентилятора розташований з  правого краю, біля роз'єму живлення.

BIOS

У материнській платі ASUS M2N8-VMX використовується AMI BIOS, з великим вибором настройок.

Можливості розгону:

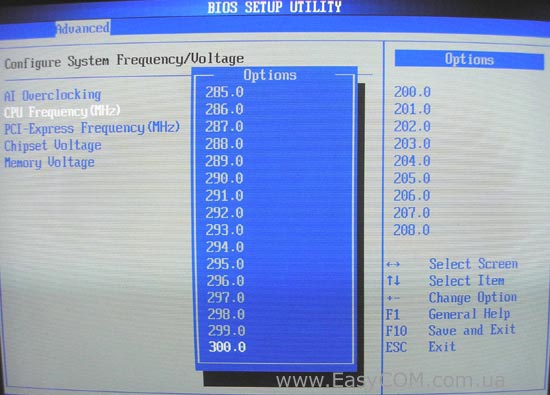

Изменение тактовой частоты FSB

- Зміна тактової частоти FSB від 200 до 300 МГц з кроком 1 МГц;
- Зміна частоти шини PCI-Express від 100 до 150 МГц з кроком 1 МГц;
- Зміна напруги живлення чіпсета - 1,2 / 1,3 В;

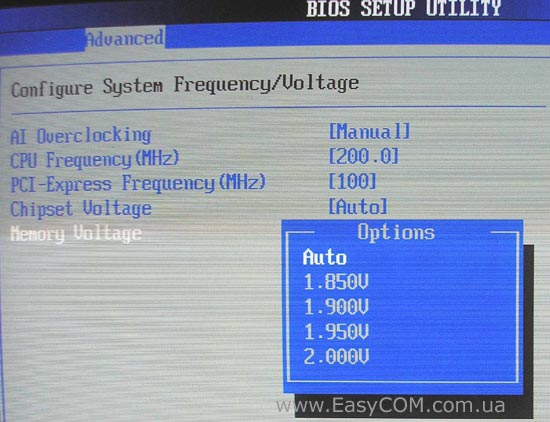

настройка питания модулей оперативной памяти

- Установка напруга живлення пам'яті DDR2 від 1,8 В до 2,0 В з кроком 0,5В;
- Установка режиму автооверлокінга що підіймає продуктивність на 3, 5, 7%;
- Зміна множника процесора від 5х до мах;

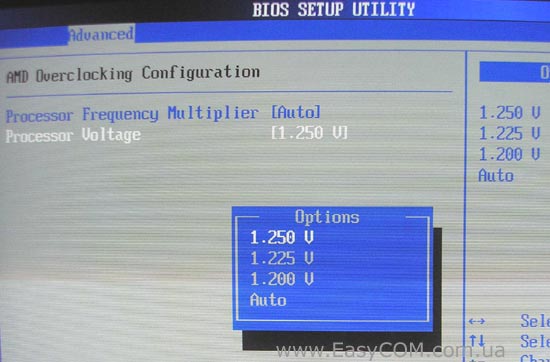

настройка питания ядра процессора

- Зміна напруги живлення ядра процесора від 1,2 В до 1,25 В з кроком  0,025 В;
- Вибір робочої частоти пам'яті (DDR2-400/533/667/800) і зміна таймінгов пам'яті(CL, RCD, RP, RAS, 1T/2T);
- Зміна частоти шини Hyper Transport - 200, 400, 800, 1000 МГц;
- Зміна розрядності шини Hyper Transport: 4, 8 або 16 біт.

Мониторинг BIOS

У вікні Hardware Monitor можна стежити за:
- температурою материнської плати і процесора;
- швидкістю обертання процесорного кулера і корпусного вентилятора;
- напругою живлення ядра процесора;
- напругою на основних лініях живлення 3.3В, 5В, 12В.

Можна активувати функцію автоматичного контролю швидкістю обертання процесорного кулера Q-Fan. При цьому необхідно буде встановити мінімальну напругу живлення вентилятора, а також задати нижній і верхній температурний поріг, у межах якого змінюватиметься швидкість обертання вентилятора.

Як для плати такого рівня можливості розгону плати з BIOS достатньо хороші. Проводячи стандартну процедуру випробування можливостей тактового генератора системної шини, ми змогли підняти його частоту до 260 МГц.

Тестування

Для перевірки можливостей материнських плат використовувалося наступне устаткування.

Процесор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR 2-800 1024 Мб Apacer PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Бюджетна материнська плата ASUS M2N8-VMX  показала дуже хорошу продуктивність, при цьому на результатах відеотестів практично не відбилася  підтримка чіпсетом тільки режиму PCIe x8. Тому, як відомо, що швидкісних можливостей шини PCIe цілком вистачає для карт середнього рівня навіть в режимі x8. Але якщо використовувати дуже могутні відеокарти або відеокарти з малим об'ємом відеопам'яті, то цілком ймовірно, що продуктивність відеосистеми буде трохи нижча.

Тестування інтегрованого відеоприскорювачі NVIDIA GeForce 6100



ASUS M2N8-VMX

ASUS M2NPV-VM

ASUS M2A-VM



GeForce 6100

GeForce 6150

ATI Radeon X1250

PCMark'05

Score

2724

3121

2511

CPU

3978

4029

4002

Memory

3055

3582

3605

Graphics

783

1040

1099

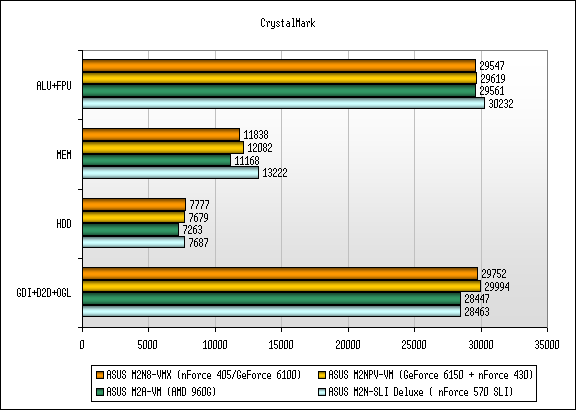

CrystalMark

ALU+FPU

29551

28240

28486

MEM

8188

12758

10360

GDI+D2D+OGL

9377

12230

13188

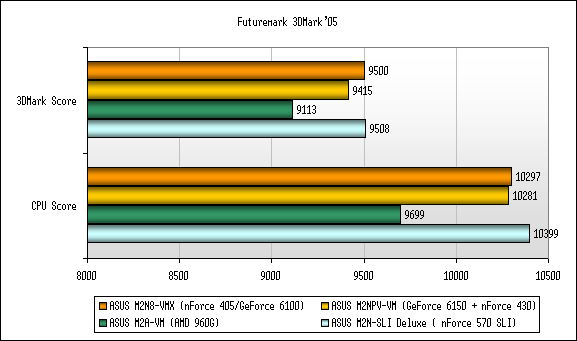

Futuremark 3DMark'05

3DMark Score

596

696

1054

CPU Score

5231

7214

6326

Futuremark 3DMark'06

3DMark Score

231

214

n/a

SM2.0 Score

83

-

n/a

HDR/SM3.0 Score

76

-

n/a

CPU Score

1383

1480

n/a

SmartFPS.com 1.5( 800x600 (60Hz),NO AA/AF,) fps

Serious Sam 2

14

13,3

20.5

Quake 4

9.3

11,1

10.3

Prey

10.9

12,2

11

Battlefield 2

16.4

18,2

n/a

Материнська плата в режимі використання інтегрованого відеоприскорювача NVIDIA GeForce 6100 без проблем справилася зі всіма запропонованими їй тестами. Звичайно, результати загалом виявилися трохи гіршими, ніж у опонентів, але при роботі із стандартними офісними програмами цієї різниці буде практично непомітно.

Висновки

Бюджетна материнська плата ASUS M2N8-VMX  форм-фактора MicroATX  показала в тестах дуже хороший рівень продуктивності. Інтегрований відеоприскорювач NVidia GeForce 6100 забезпечує достатній рівень продуктивності для роботи з офісними програмами. Двох SATA роз'ємів для роботи в офісі буде досить, а ось удома може і не вистачити. Що стосується можливостей розгону, то  BIOS оснащений достатньою для середнього розгону кількістю настройок, і плата змогла заробити при частоті FSB 260 МГц. Але при всьому цьому захоплюватися розгоном все ж таки не стоїть, тому як на чіпі встановлено дуже маленький радіатор, який навряд чи витримає сильне навантаження. Якщо враховувати відносно невисоку вартість і довірчі відносини до компанії ASUS, то материнська плата ASUS M2N8-VMX є мало не ідеальним вибором для побудови системи з процесором AMD для офісу.

До достоїнств, можна віднести:

  • доступну ціну;
  • достатню кількість настройок BIOS, необхідних для розгону;
  • 6-канальний звук High Difinition Audio;
  • протестовану здатність роботи при частоті FSB 260 МГц;

До недоліків, віднесемо:

  • два роз'єми SATA;
  • слабке охолоджування чіпа;
  • PCIe х16 що працює в режимі x8;
  • відсутність DVI виходу.
