Огляд материнської плати ASUS M2N-VM DVI

Вертаючись до розгляду платформ з інтегрованим графічним ядром для процесорів AMD, пропонуємо оцінити можливості нового чіпсету NVIDIA GeForce 7050PV/nForce 630a на прикладі материнської плати ASUS M2N-VM DVI. Наприкінці статті ми порівняємо отримані результати тестування з показниками протестованих нами раніше материнськими платами на чіпсетах GeForce 6150, GeForce 6100, AMD 690G і з'ясуємо наскільки перспективною вийшла новинка від NVIDIA.

Спочатку зробимо невеликий аналіз функціональних можливостей чіпсетів NVIDIA з інтегрованим графічним прискорювачем:



GeForce 7050PV + nForce 630a

GeForce 7025 + nForce 630a

Quadro NVS 210S + nForce 430

GeForce 6150 LE + nForce 430

GeForce 6100 + nForce 430

GeForce 6100 + nForce 405

AMD 690G + SB600

AMD 690V + SB600

Частота графічного ядра, МГц

425

425

425

425

425

425

400

400

DVI

+

+

+

+

sDVO -> TV

-

+

-

HDMI

+

-

-

-

-

-

-

-

HDCP

+

+

-

-

-

-

+

-

ТВ -вихід

+

-

+

+

sDVO -> TV

-

+

+

USB

12

10

8

10

10

8

10

10

Всі вище перелічені графічні ядра мають підтримку DirectХ 9.0c (Shader Model 3.0). Крім всього перерахованого інтегроване ядро GeForce 7050PV, чіпсету на базі якого побудована материнська плата ASUS M2N-VM DVI, має функцію апаратного декодування H.264, VC-1 і MPEG-2 відео, підтримує технологію PureVideo. RAMDAC графічного ядра працює з частотою 300 МГц і дозволяє отримати на аналоговому виході зображення з роздільною здатністю до 1920 х 1440 (75 Гц). На цифровому відеовиході DVI-D максимальна роздільна здатність досягає 1920х1200.

Специфікація материнської плати ASUS M2N-VM DVI:

Виробник

ASUS

Модель

M2N-VM DVI

Чіпсет

NVIDIA GeForce7050PV/ nForce630a(MCP68PVNT)

Процесорні роз’єми

Socket AM2

Підтримувані процесори

Athlon 64 X2 / Athlon 64 FX / Athlon 64/ Sempron

Системна шина, МГц

2000 / 1600 MT/s

Пам'ять, яка використовується

DDR2 800 / 667 / 533 МГц

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 8 Гб

Слоти розширення

1 x PCIe x16
1 x PCIe x1
2 x PCI 2.2

VGA

NVIDIA GeForce 7 серія
Підтримка Shader Model 3.0, DirectХ 9.0c
Максимальний об'єм пам'яті, яка використовуэться, 256 Мб
Підтримка DVI-D з максимальною роздільною здатністю 1920 х 1200
Підтримка RGB з максимальною роздільною здатністю 1920 х 1440

Дискова підсистема

NVIDIA MCP68PVNT підтримує:
4 x Serial ATA 3.0Гб/с з RAID 0, 1, 10, 5 і JBOD
1 x Ultra DMA 133/100/66/33

Звукова підсистема

Кодек 6-канальнго звуку Realtek ALC 662-GR
High Definition Audio
Підтримка S/PDIF Out

Підтримка LAN

Мережний контролер Attansic F1 PHY Gigabit

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюміньовий радіатор на чіпсеті

Роз’єми для вентиляторів

1 x CPU
1 x корпусних вентилятора

Зовнішні порти I/O

1 x Паралельний порт принтера
2 x PS/2 порти для підключення клавіатури і миші
1 x VGA
1 x DVI
4 x USB 2.0
1 x LAN (RJ45)
6 канальний аудіо вихід

Внутрішні порти I/O

6 x USB
1 x LPT
1 x S/PDIF вихід
1 x COM
4 х SATA
1 x IDE
1x Floppy
1x мікрофонний роз’єм
1 x CD In
Front panel audio connector

BIOS

8 Mb Flash ROM,AMI BIOS, Pn, DIM2.0, Wf2.0, SM BIOS2.4

Можливості розгону

Зміна частоти: FSB, HT, PCI-Express, пам'ять.
Зміна напруги: процесор, пам'ять, чіпсет.
Профіль

Фірмові технології

ASUS C.P.R.
ASUS My Logo 2
ASUS install
ASUS CrashFreeBIOS2
ASUS EZ Flash 2

Комплектація (важливе)

1 x SATA кабель
1 x 2 роз’єм SATA кабель живлення
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Інструкція
2 х CD з драйверами

Форм-фактор Розміри, мм

mATX 9.6"x 8.8"
244 x 224

Сайт виробника

http://www.asus.com.tw/

Нові версії BIOS і драйверів можна завантажити з сайту підтримки.

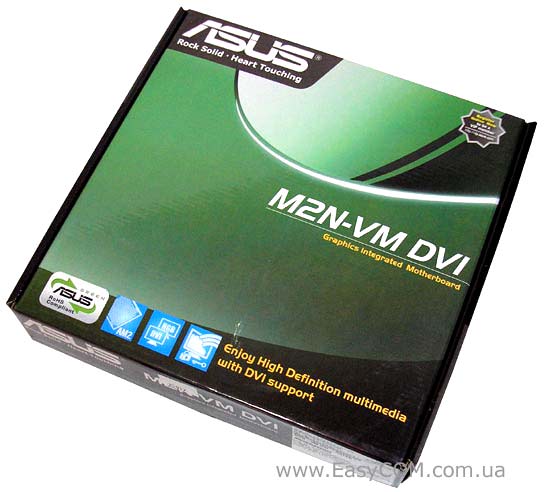

Материнська плата ASUS M2N-VM DVI впакована у невелику чорно-зелену картонну коробку, на якій відзначена наявність аналогового RGB і цифрового DVI відеовиходів.

На звороті коробці зазначена підтримка відтворення HD DVD і Blu-ray дисків, а також сумісність з HDCP. Крім того, перераховані деякі фірмові технології:

ASUS CrashFree BIOS 2 - утиліта автоматично відновлює ушкоджений BIOS. Нею можна скористатися за допомогою CD, який маємо в комплекті, або Floppy диску, що містять файл з робочою версією BIOS.

ASUS EZ Flash 2 - утиліта дозволяє обновити BIOS прямо з меню його налагодження і виключає необхідність використання DOS утиліт перепрошивання BIOS і завантажувальної дискети.

ASUS MyLogo 2 - утиліта, яка конвертує графічні файли в 256-кольорове зображення потрібного формату для завантажувального фону BIOS.

ASUS Q-fan - технологія інтелектуального керування швидкістю обертання процесорного кулера.

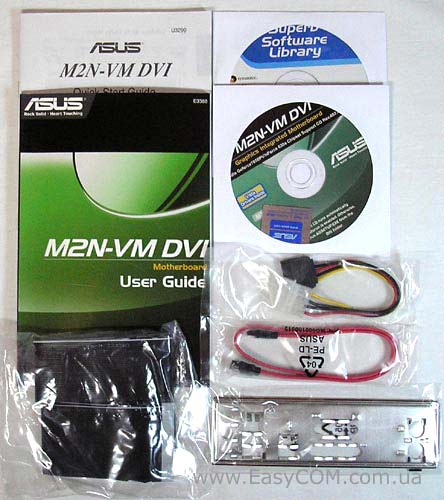

Комплектація материнської плати ASUS M2N-VM DVI:

  • сама материнська плата;
  • два CD-диски з драйверами до Windows Vista і ПЗ;
  • посібник користувача і коротка інструкція з встановлення;
  • шлейф FDD;
  • шлейф UltraDMA 133/100/66;
  • шлейф Serial ATA;
  • перехідник живлення для пристроїв Serial ATA;
  • заглушка на задню панель корпусу.

Материнська плата ASUS M2N-VM DVI, досить вдало розпаяна на текстоліті форм-фактору microATX. Компонування плати має тільки один серйозний недолік – довга відеокарта, вставлена в роз’єм PCI-E x16, буде заважати здійснити вилучення модулів оперативної пам'яті зі слотів. Ще одну незручність може надати обернутий на 90° роз’єм IDE – у невеликих корпусах буде досить складно підключити до нього шлейф, тому радимо підключити шлейф до встановлення плати в корпус, а якщо буде потреба, відключати тільки роз’єм від жорсткого диска. Хоча, розглядаючи цей момент з іншого боку, обернутий на 90° роз’єм IDE має і позитивні сторони, зокрема з ним не виникає проблем при встановленні дуже довгих відеокарт, до того ж сам шлейф буде зручніше вкласти у корпусі. В іншому, розміщення слотів і роз’ємів не викликає особливих дорікань. Потрібно відзначити низько розміщений роз’єм підключення Floppy дисководу, але, враховуючи все меншу актуальність цього пристрою, цю обставину не можна вважати недоліком.

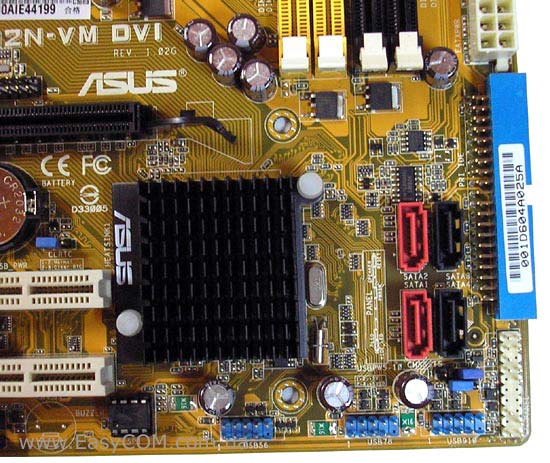

Чіпсет, який виконує ще і функції відеоприскорювача, прохолоджується досить невеликим алюміньовим радіатором, пофарбованим у чорний колір. NVIDIA MCP68PVNT підтримує чотири порти SATA з можливістю створення RAID масивів 0, 1, 0+1, 5 і JBOD і один роз’єм IDE, який дозволяє підключити два пристрої UltraDMA 133/100/66/33. Фірмового Q-коннектора в комплекті немає, тому при підключенні до роз’єму фронт-панелі доведеться керуватися або наведеною схемою трохи ліворуч роз’єму, або інструкцією. Всі шість внутрішніх портів USB розміщені в правому нижньому куті материнської плати.

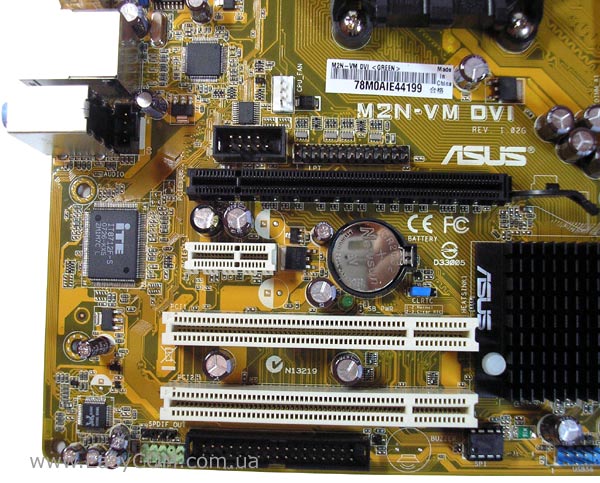

На материнській платі ASUS M2N-VM DVI маємо два слоти PCI, один PCIE х1 і один слот для відеокарти PCIE х16. Над слотом PCIE х16 розташовані порти COM і LPT (модулі для роботи з ними доведеться шукати окремо), а також розпаяний гігабітний мережний контролер Attantsic F1. У нижньому лівому куті материнської плати знаходиться HDA кодек шестиканального звуку Realtek ALC 662-GR і аудіороз’єм фронт-панелі, який підтримує стандарти HDA і AC'97. Біля батарейки дуже зручно розташовані джампер скидання BIOS і зелений світлодіодний індикатор наявності на материнській платі чергового живлення.

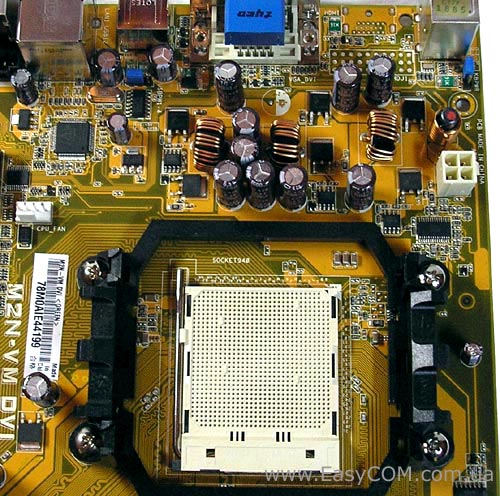

Живлення процесора забезпечується 3-фазною схемою стабілізації, яка зібрана на N-канальних польових транзисторах SSM60T03GH (30В; 12 мОм; 45А) і SSM70T03GH (30 В; 9 мОм; 60А).

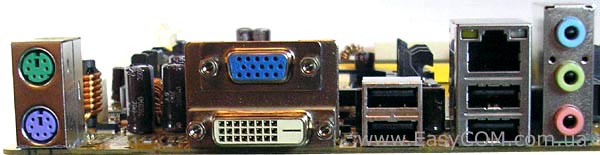

На задній панелі виведені наступні порти: два PS/2 для клавіатури і миші, аналоговий відеовихід VGA і цифровий DVI-D, чотири роз’єми USB, роз’єм RJ45 для мережних з'єднань і три audio- роз’єми 6-каналного звуку, які перемикаються.

На материнській платі ASUS M2N-VM DVI є два роз’єми для підключення вентилятора. Один 4-контактний для процесорного кулера розташований біля COM і LPT портів, а 3-контактний для корпусного вентилятора знаходиться в правому верхньому куті материнської плати.

BIOS

В материнській платі ASUS M2 N-VM DVI використовується AMI BIOS, з середнім набором налагоджень.

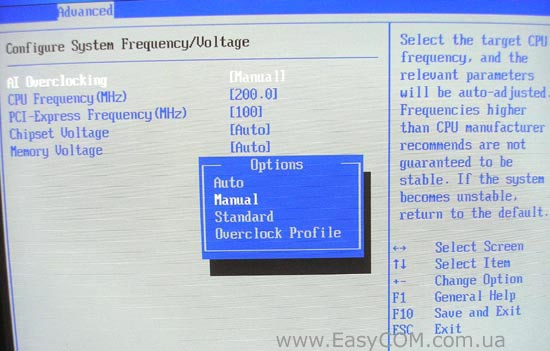

Настойки, які стосуються розгону, знаходяться в розділі «Advanced». В підрозділі «JumperFree Configurstion». Після того, як ви обрали в пункті «AI Overclocking» режим користувача (Manual), можна буде встановити наступні параметри системи:

  • в пункті «CPU Frequency» задати опорну тактову частоту процесора від 200 МГц до 300 МГц з кроком 1 МГц;
  • в пункті « PCI-Express Frequency» змінювати частоту шини PCI Express від 100 до 150 МГц з кроком 1 МГц;
  • в пункті «Chipset Voltage» встановити напругу на чіпсеті 1,2 або 1,3 В;
  • в пункті «Memory Voltage» встановити напругу на модулях пам'яті від 1,85В до 2,0 В з кроком 0,05 В.

Задавши в пункті «AI Overclocking» режим автоматичного розгону «Overclock Profile» можна встановити 3%, 5% або 7% розгін системи.

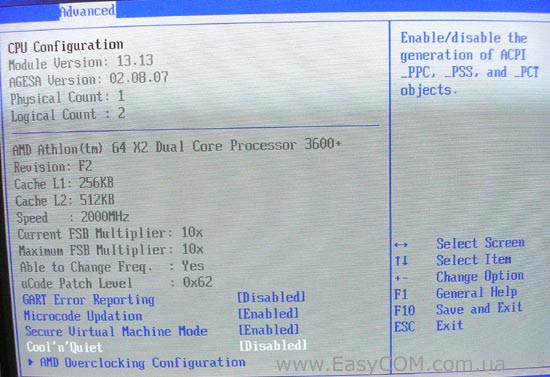

У підрозділі «CPU Configuration» можна виконати наступні налагодження:

  • Опція «GART Error Reporting» - дозволяє тестування GART (Graphics Address Relocation Table) таблиць пам'яті.
  • Опція «Microcode Updation» дозволяє роботу механізму, який виправляє помилки допущені при розробці процесора, за рахунок зміни мікрокоду. Нова версія мікрокоду знаходиться в BIOS і завантажується в процесор при виконанні інструкцій BIOS.
  • Опція «Cool 'n' Quiet» включає технологію енергозбереження процесора, яка знижує його частоту і знижує напругу живлення під час не повного завантаження.

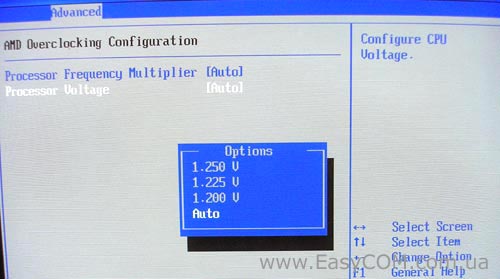

У підрозділі «AMD Overlocking Configuration» є опції:

  • «Processor Frequency Multiplier» змінює множник процесора від 5 до максимального;
  • «Processor Voltage» змінює напругу живлення процесора від 1,2 В до 1,25 В з кроком 0,025 В;

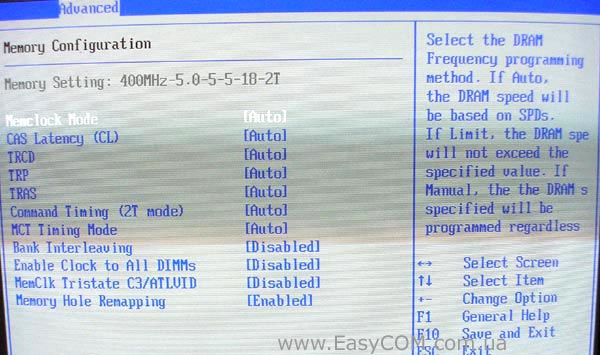

У підрозділі «Memory Configuration» можна встановити параметри затримок оперативної пам'яті (CL, RCD, RP, RAP) і окремо Command Rate (CR), який має значення 1T або 2T.

Опція «MCT Timing Mode» дозволяє встановити режим синхронізації пам'яті, а опція «Bank Interleaving» включає режим почергової роботи з банками пам'яті.

«Memory Hole» - дозвіл даного параметра забороняє використання звичайним програмам області пам'яті 15-го мегабайту, що збільшує швидкість звертання до пристроїв введення/виводу.

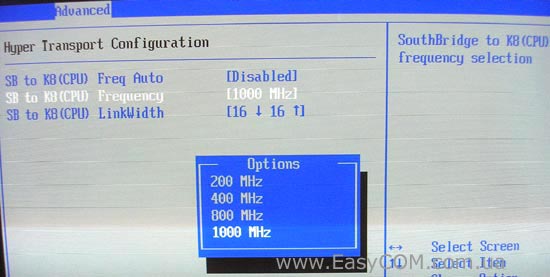

У підрозділі «Hyper Transport Configuration» можна змінити параметри цієї шини:

  • частоту Hyper Transport - 200, 400, 800, 1000 МГц;
  • і розрядність Hyper Transport: 4, 8 або 16 біт;

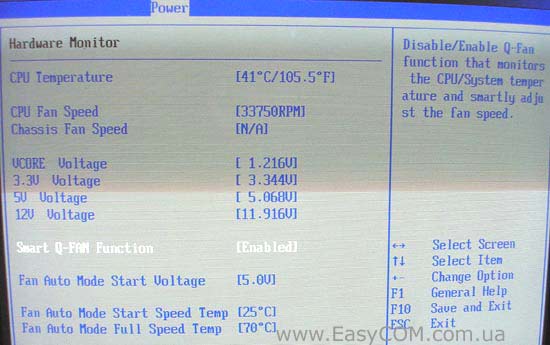

У вікні Hardware Monitor можна стежити за:
- температурою процесора;
- швидкістю обертання процесорного кулера і корпусного вентилятора;
- напругою живлення ядра процесора;
- величиною напруги на основних лініях живлення 3.3В, 5В, 12В.

Тут же можна активувати функцію автоматичного керування швидкістю обертання процесорного кулера Q-Fan. При цьому необхідно буде встановити мінімальну напругу живлення вентилятора (від 4 до 6 В з кроком 0,5 В), а також задати нижній (від 25 до 48˚С) і верхній (від 67 до 75˚С) температурні пороги, у межах якого буде змінюватися швидкість обертання вентилятора.

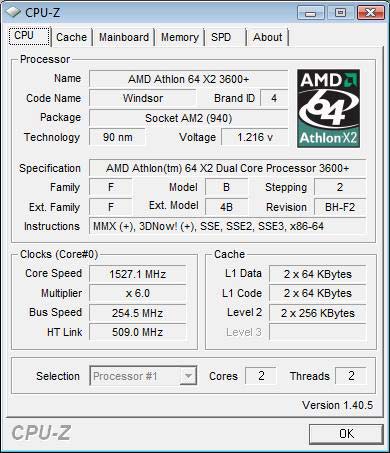

Як виявилося, можливості розгону материнської плати ASUS M2N-VM DVI досить слабкі. Цей факт багато в чому пояснюється відсутністю можливості нормально підвищити напругу живлення на процесорі.  Проводячи стандартну процедуру випробування можливостей тактового генератора системної шини, ми змогли підняти його частоту тільки до 254 МГц.

Тестування

Для перевірки можливостей материнських плат використали наступне обладнання.

Процесор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR 2-800 1024 Мб Apacer PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Бюджетна материнська плата ASUS M2 N-VM DVI має досить високий рівень продуктивності.

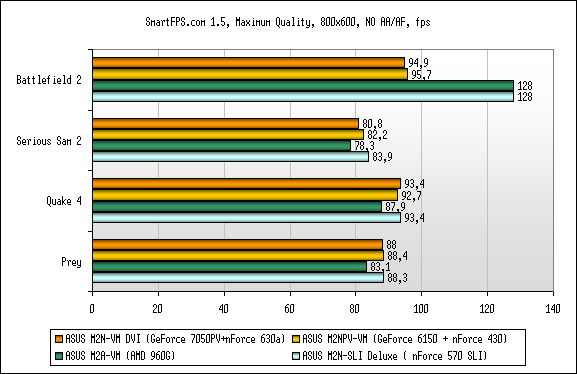

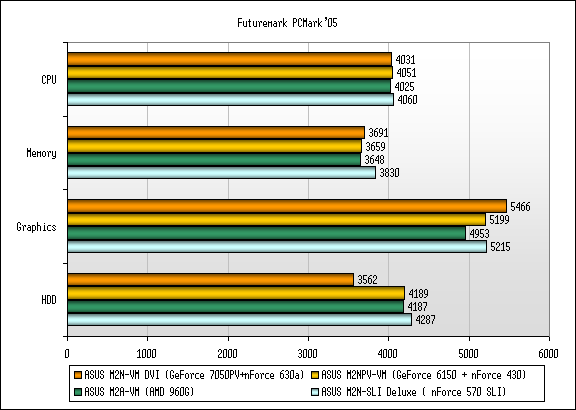

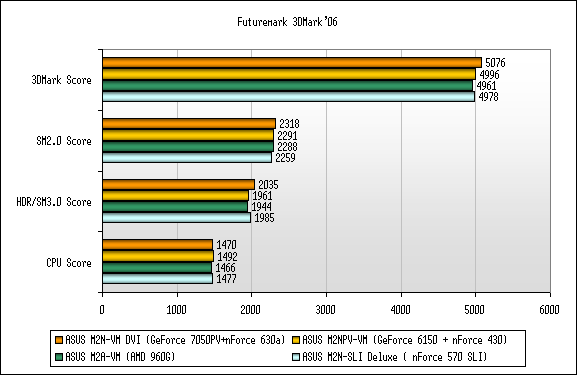

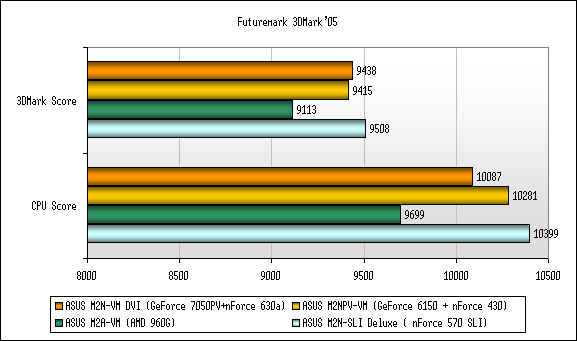

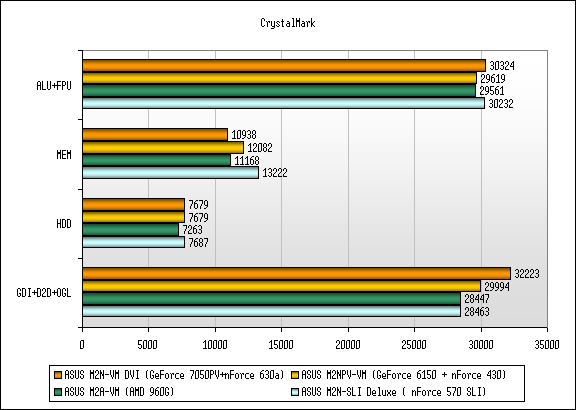

Тестування материнської плати ASUS M2 N-VM DVI на інтегрованому відеоприскорювачі NVIDIA GeForce 7050PV
