Огляд і тестування материнської плати ASUS H97M-PLUS

26-01-2015

Даний матеріал присвячений якісній материнській платі, побудованій на основі чіпсету Intel H97. Модель ASUS H97M-PLUS виконана у форм-факторі microATX. Вона має велику кількість внутрішніх і зовнішніх роз’ємів. Додатковою її перевагою є підвищений захист внутрішніх компонентів завдяки підтримці фірмової концепції 5X Protection. Використовуватися ж новинка може для різних цілей: від побудови ігрових систем до створення мультимедійного ПК.

ASUS H97M-PLUS

Почнемо огляд системної плати ASUS H97M-PLUS традиційно з таблиці технічної специфікації.

Специфікація материнської плати ASUS H97M-PLUS:

Виробник

ASUS

Модель

H97M-PLUS

Чіпсет

Intel H97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

1600 / 1333 МГц

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16 (у режимі х16)

1 x PCI Express 2.0 x16 (у режимі х4)

2 x PCI

Дискова підсистема

Чіпсет Intel H97 підтримує:

1 x M.2 (M.2 2260 і M.2 2280)

6 x SATA 6 Гбіт/с

Підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10

LAN

1 x Intel I218V (10/100/1000 Мб/с)

Звукова підсистема

2 / 4 / 5.1 / 7.1-канальна HD Audio на основі кодека Realtek ALC887

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

2 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієві радіатори на чіпсеті та на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 (клавіатура або миша)

2 x USB 2.0

4 x USB 3.0

1 x D-Sub

1 x DVI-D

1 x HDMI

1 x LAN (RJ45)

6 x аудіопортів

Внутрішні порти I/O

3 x USB 2.0 (кожний з підтримкою двох USB 2.0)

1 x USB 3.0 (з підтримкою двох USB 3.0)

1 x блок конекторів передньої панелі

1 x конектор виведення звуку на передню панель

1 х S/PDIF Out

1 х COM

1 x LPT

1 x клавіша «MemOK!»

1 х перемикач GPU Boost

1 x джампер для скидання CMOS

BIOS

64 Мбіт UEFI AMI BIOS, ACPI 5.0, PnP, SM BIOS 2.8, DMI 2.7, WfM 2.0

Форм-фактор

microATX

Розміри

244 x 224 мм

Сайт виробника

Сторінка продукту

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS H97M-PLUS

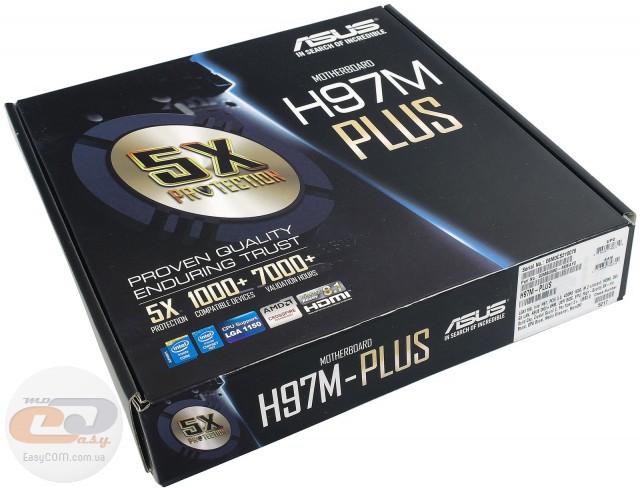

Материнська плата постачається в коробці зі щільного картону. Її оформлення виконане в класичному стилі, при цьому більшу частину лицьової панелі займає стилізоване зображення системи охолодження чіпсету. Ключовою особливістю новинки є відповідність фірмовій концепції 5X Protection, яка включає до свого складу:

  • цифрову підсистему живлення DIGI+ VRM;
  • спеціальні запобіжники, які захищають слоти оперативної пам'яті та порти інтерфейсної панелі від струму короткого замикання;
  • захист внутрішніх компонентів від електростатичного розряду;
  • твердотільні конденсатори, стійкі до впливу високих температур, з терміном служби до 5 000 годин (при температурі 105°С);
  • інтерфейсну панель із нержавіючої сталі з антикорозійним покриттям із оксиду хрому.

Також ASUS H97M-PLUS пройшла перевірку на сумісність з більш ніж 1000 різними комплектуючими й піддалася більш ніж 7000 годинам тестів на стабільність.

ASUS H97M-PLUS

На звороті коробки міститься наочна схема з описом основних компонентів материнської плати, а також коротка таблиця специфікації. У правій частині перераховані додаткові особливості новинки:

  • система керування вентиляторами Fan Xpert 3 дозволяє створити індивідуальну схему роботи для кожного попередньо встановленого кулера;
  • наявність слоту для SSD-накопичувачів M.2 зі швидкістю обміну даними до 10 Гбіт/с;
  • фірмова оболонка UEFI BIOS з підтримкою керування мишею та багатьма опціями для конфігурування;
  • звукова підсистема Crystal Sound 2 на основі 8-канального кодека Realtek ALC887, яка обладнана якісними японськими аудіоконденсаторами, вбудованим підсилювачем TI R4580I і захистом від перешкод і наведень;
  • наявність гігабітного мережевого контролера Intel I218V.

ASUS H97M-PLUS

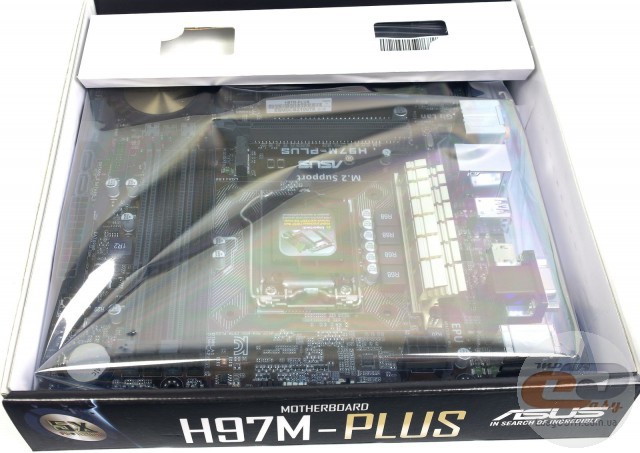

Усередині материнська плата додатково впакована в антистатичний пакет, який захищає її від вологи, пилу й електростатичних розрядів під час транспортування.

ASUS H97M-PLUS

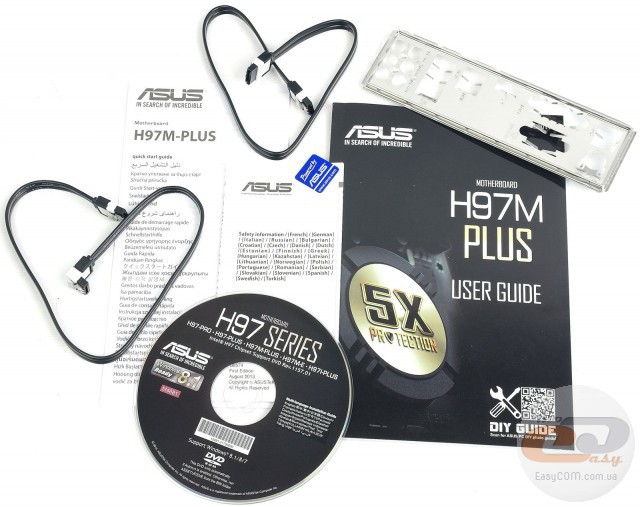

У комплект поставки ASUS H97M-PLUS входять:

  • два SATA-шлейфи;
  • заглушка інтерфейсної панелі;
  • диск із ПЗ й драйверами;
  • наклейка на корпус комп'ютера;
  • набір документації.

Дизайн і особливості плати

ASUS H97M-PLUS

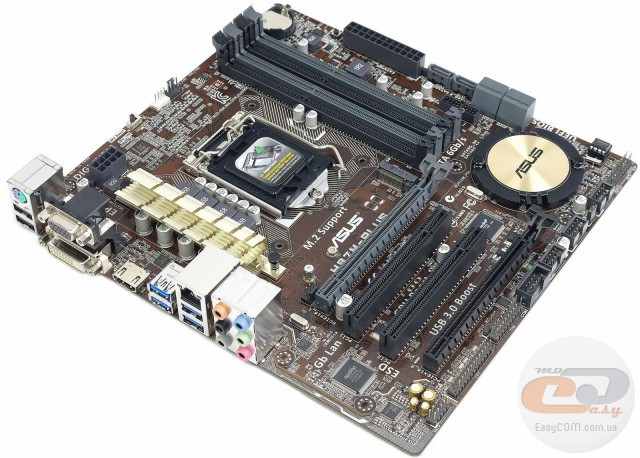

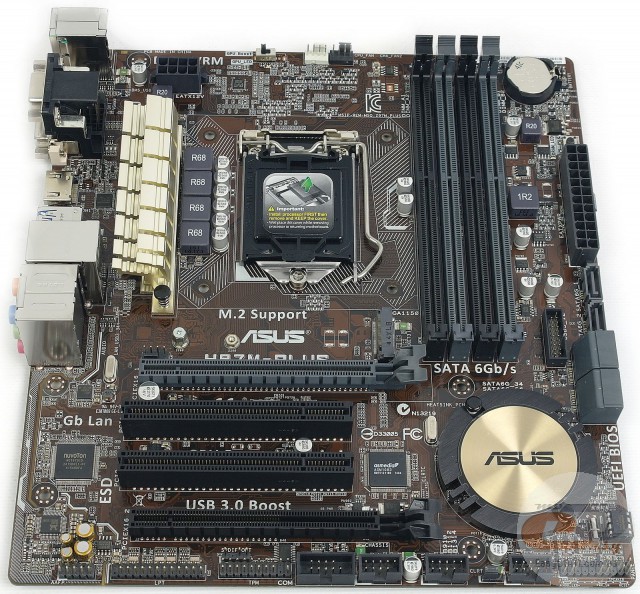

Тестована модель створена на друкованій платі темно-коричневого кольору у форматі microATX (244 x 224 мм). Більшість її слотів і роз’ємів виконані в темних тонах, і тільки сяючі бронзові радіатори чіпсету й елементів підсистеми живлення виділяються із загальної колірної гами.

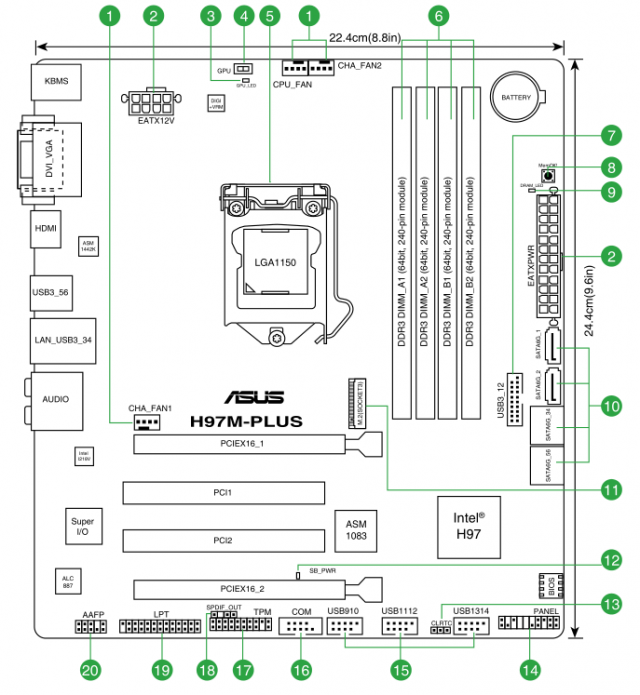

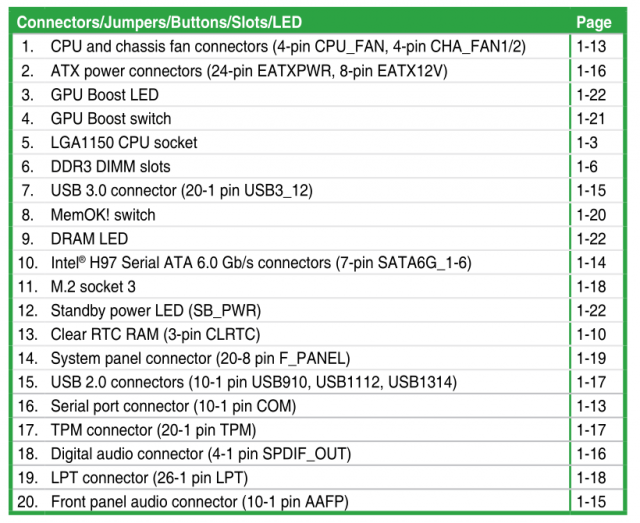

Компонування всіх елементів на платі організоване досить звично й грамотно (навіть батарейка живлення винесена подалі від слотів розширення для більш простої її заміни у випадку встановлених карт). Звернути увагу варто лише на відсутність кріпильних гвинтів по правому краю текстоліту. У зв'язку із цим потрібно бути вкрай обережним при підключенні кабелів SATA і 24-контактного роз’єму живлення ATX, щоб не пошкодити друковану плату.

ASUS H97M-PLUS

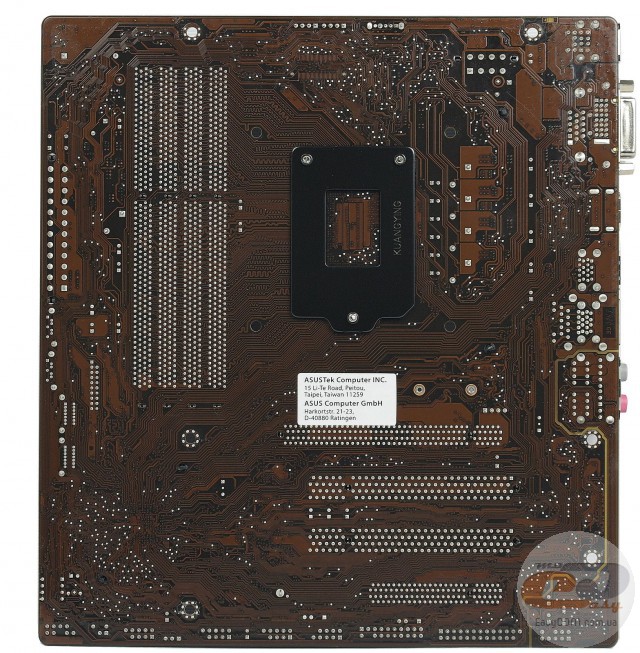

На звороті текстоліту присутня металева пластина чорного кольору, яка зміцнює процесорний роз’єм і дозволяє встановити габаритну систему охолодження.

ASUS H97M-PLUS

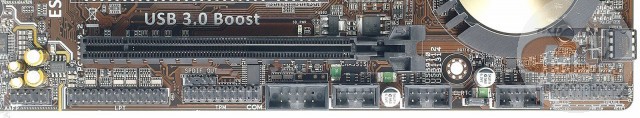

У нижній частині друкованої плати згруповані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, LPT, S/PDIF out, COM і TPM. Далі встановлені три колодки для додаткових портів USB 2.0, джампер скидання CMOS і колодка підключення фронтальної панелі. Загальне число портів USB 2.0 досягає восьми: два розташовані на інтерфейсній панелі й шість можна вивести за допомогою внутрішніх роз’ємів.

ASUS H97M-PLUS

ASUS H97M-PLUS

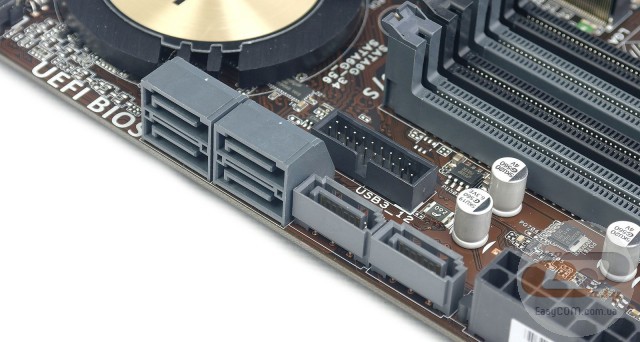

Дискова підсистема представлена шістьма портами SATA 6 Гбіт/с і одним слотом М.2 (з підтримкою форматів M.2 2260 і M.2 2280), які функціонують під управлінням чіпсету. При цьому роз’єм M.2 ділить лінії із двома портами SATA, позначеними на платі як «SATA6G_5» і «SATA6G_6» (перші два з лівого боку, встановлені ближче до чіпсету). Тому одночасне використання цих трьох інтерфейсів неможливо. Поруч розташована колодка для підключення двох додаткових виносних портів USB 3.0. Усього на ASUS H97M-PLUS присутня підтримка шести портів USB 3.0: чотирьох зовнішніх та двох внутрішніх.

ASUS H97M-PLUS

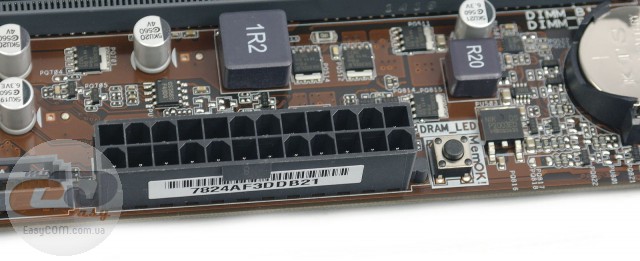

Праворуч розташований 24-контактний роз’єм живлення ATX і клавіша для запуску діагностики модулів оперативної пам'яті («MemOK!») з окремим світлодіодним індикатором.

ASUS H97M-PLUS

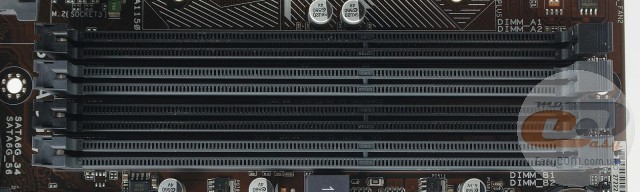

Для встановлення оперативної пам'яті передбачені чотири DIMM-слоти, оснащені засувками лише з одного боку. Тому проблем із заміною модулів пам'яті навіть при встановленій габаритній відеокарті не передбачається. Вони пофарбовані в різний колір, оскільки підтримують двоканальний режим роботи. Заявлена сумісність із модулями DDR3 частотою 1333 і 1600 МГц. Загальний максимальний обсяг оперативної пам'яті може досягати 32 ГБ.

ASUS H97M-PLUS

ASUS H97M-PLUS

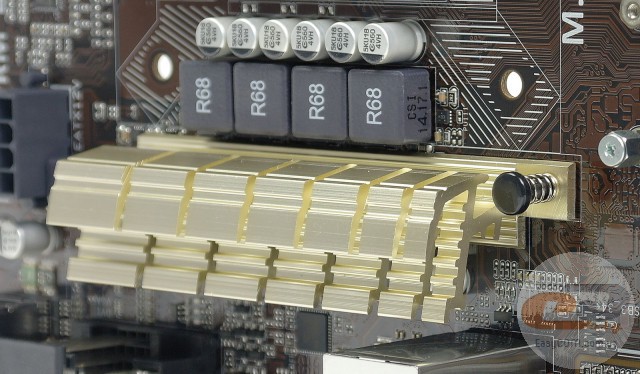

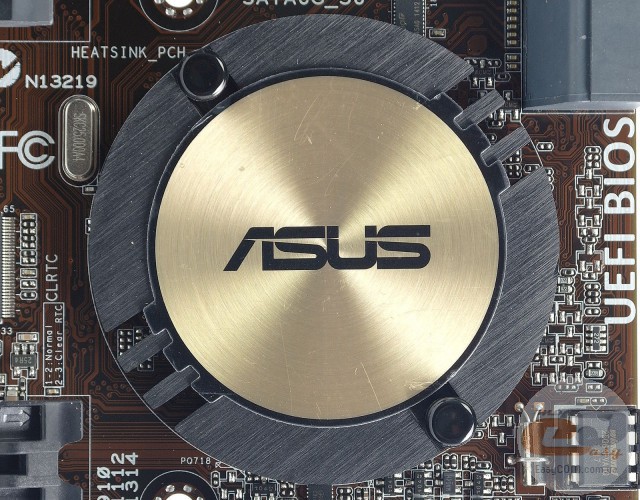

Система охолодження материнської плати ASUS H97M-PLUS складається із двох алюмінієвих радіаторів, один із яких зафіксований на чіпсеті Intel H97, а другий – на елементах підсистеми живлення. У процесі тестування температура першого з них досягала 43,5°С, а другого – 63,1°С. Дані температурні показники не перевищують критичних значень і забезпечують достатній запас міцності, навіть якщо помістити новинку в тісний і слабко вентильований корпус.

ASUS H97M-PLUS

ASUS H97M-PLUS

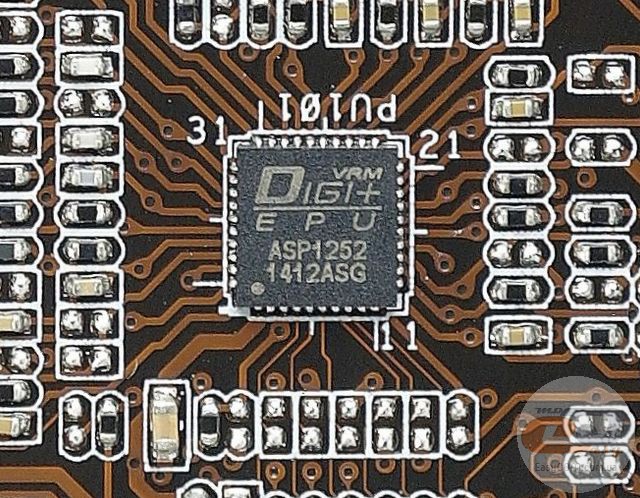

Підсистема живлення центрального процесора побудована за 4-фазною схемою й працює під керуванням цифрового ШІМ-контролера DIGI+ VRM ASP1252. У її колах використовуються надійні твердотільні конденсатори з терміном служби 5 000 годин (при температурі 105°С). Подача живлення здійснюється за допомогою основного 24-контактного та додаткового 8-контактного роз’єму.

ASUS H97M-PLUS

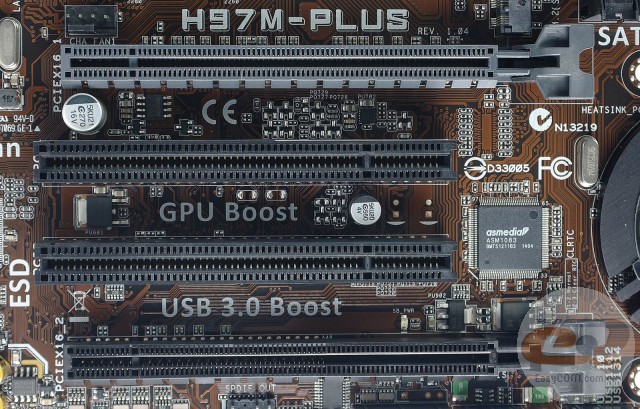

Материнська плата ASUS H97M-PLUS має наступні слоти для карт розширення:

  • 1 x PCI Express 3.0 x16 (у режимі х16);
  • 2 x PCI;
  • 1 x PCI Express 2.0 x16 (у режимі х4).

Для встановлення відеокарти краще використовувати тільки перший слот PCI Express 3.0 x16, оскільки другий PCI Express 2.0 x16 працює в режимі х4 і не зможе розкрити весь потенціал сучасних графічних прискорювачів навіть у режимі AMD CrossFireX. Слоти PCI можуть пригодитися власникам дискретних звукових карт або інших карт розширення.

ASUS H97M-PLUS

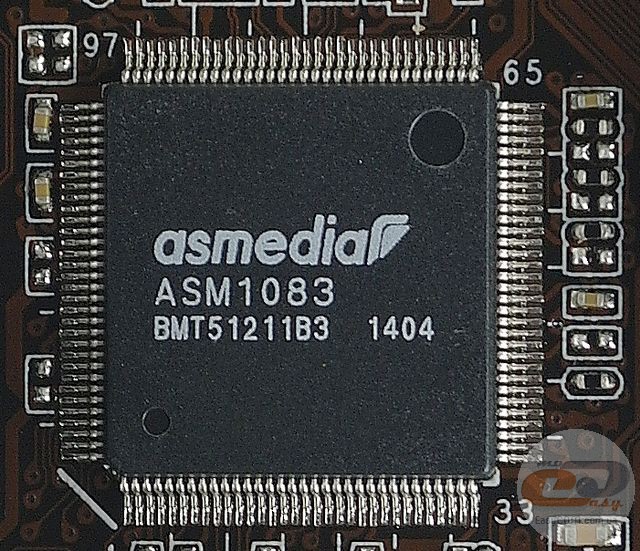

Для підтримки роз’ємів PCI використовується окремий контролер ASMedia ASM1083, оскільки в наборі системної логіки Intel H97 даний функціонал не передбачений.

ASUS H97M-PLUS

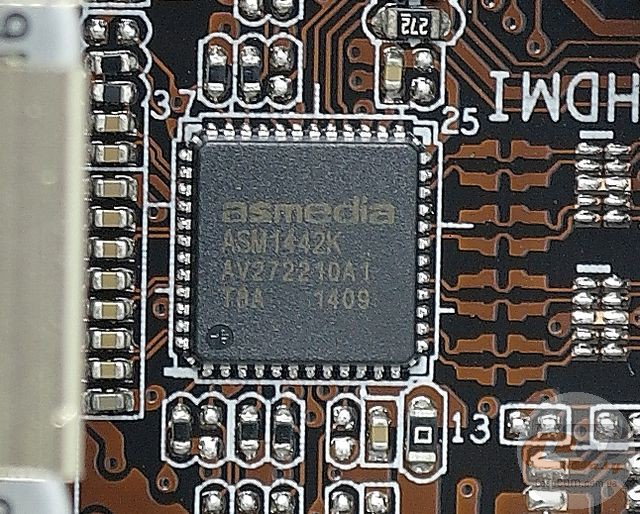

Контролер ASMedia ASM1442K відповідає за функціонування інтерфейсів D-Sub, DVI-D і HDMI. Вони можуть бути задіяні в тому випадку, якщо використовувати вбудований у процесор графічний прискорювач.

ASUS H97M-PLUS

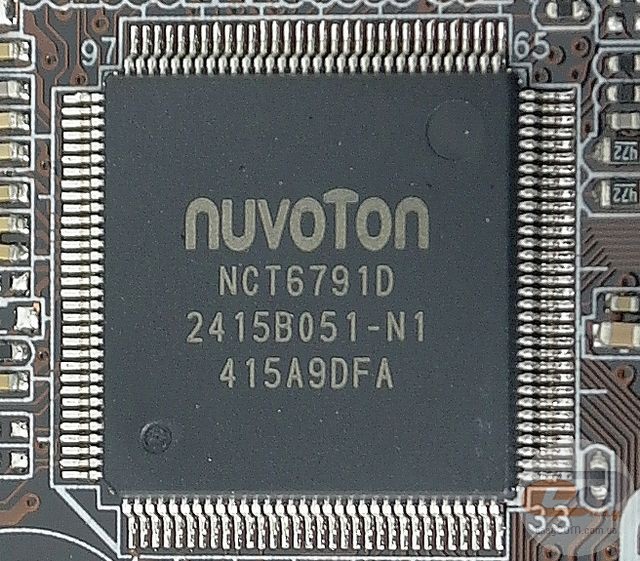

У якості контролера Multi I/O виступає мікросхема NUVOTON NCT6791D. Вона забезпечує роботу портів COM, LPT і PS/2, а також відповідає за моніторинг і контроль швидкості вентиляторів.

ASUS H97M-PLUS

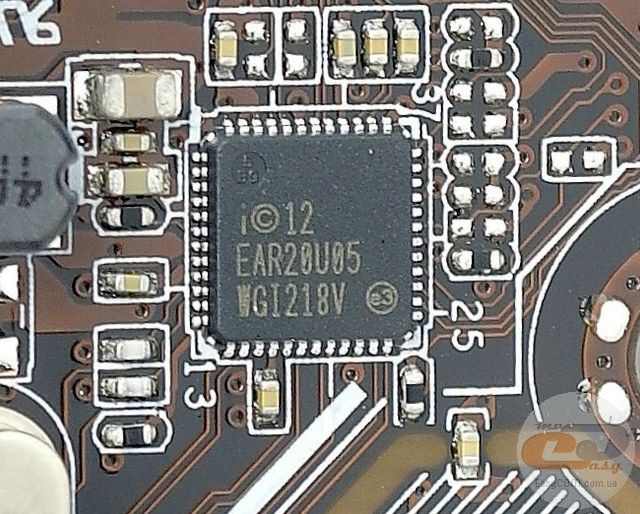

Мережеве з'єднання забезпечує гігабітний LAN-контролер Intel WGI218V. Для його конфігурації можна використовувати фірмову утиліту Turbo LAN, яка працює на базі технології пріоритизації трафіку.

ASUS H97M-PLUS

Також новинка має якісну звукову підсистему Crystal Sound 2, яка працює на основі 8-канального HDA-кодека Realtek ALC887. Вона відділена від інших компонентів материнської плати спеціальною ізолюючою смугою (для захисту від перешкод і наведень). У її колах використовуються якісні японські аудіоконденсатори та підсилювач для навушників і колонок (TI R4580I). Додатковий захист від перешкод забезпечує й те, що лівий і правий аудіоканали розташовані на різних шарах текстоліту.

ASUS H97M-PLUS

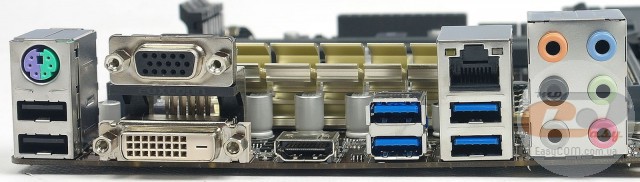

На інтерфейсній панелі материнської плати ASUS H97M-PLUS розташовані наступні роз’єми:

  • 1 x PS/2 (клавіатура або миша);
  • 2 x USB 2.0;
  • 1 x D-Sub;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 4 x USB 3.0;
  • 1 x LAN (RJ45);
  • 6 x аудіопортів.

Як бачите, присутній досить хороший набір роз’ємів, який дозволить підключити як кілька швидких накопичувачів з інтерфейсом USB 3.0, так і монітор або телевізор з конектором HDMI та роздільною здатністю 4K Ultra HD. А наявність шести стандартних аудіороз’ємів суттєво спростить реалізацію мультиканальної акустики.

ASUS H97M-PLUS

ASUS H97M-PLUS

Системна плата обладнана трьома 4-контактними роз’ємами для підключення вентиляторів: одного процесорного та двох корпусних. Вони дозволяють організувати досить ефективне охолодження компонентів комп'ютера.

UEFI BIOS

ASUS H97M-PLUS

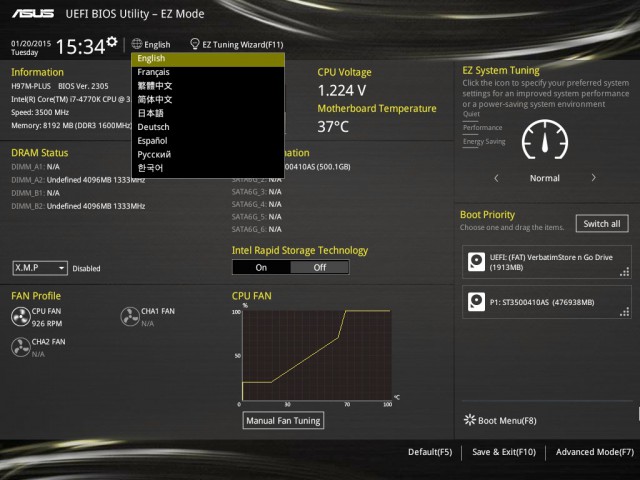

Материнська плата ASUS H97M-PLUS обладнана попереднім завантажувачем UEFI BIOS зі зручною й функціональною фірмовою оболонкою. Вона має підтримку керування за допомогою миші й російську локалізацію.

ASUS H97M-PLUS

Присутні багато параметрів, які відповідають за розгін. Його можна виконувати в ручному або в автоматичному режимі за допомогою попередньо встановлених профілів або майстра налаштувань «EZ Tuning Wizard».

ASUS H97M-PLUS

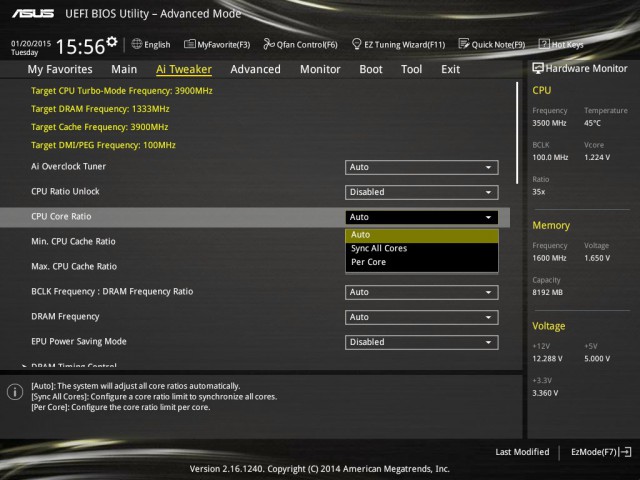

У розділі «Ai Tweaker» згруповані різні параметри для ручного оверклокінгу, зокрема, відповідальні за роботу центрального процесора.

ASUS H97M-PLUS

ASUS H97M-PLUS

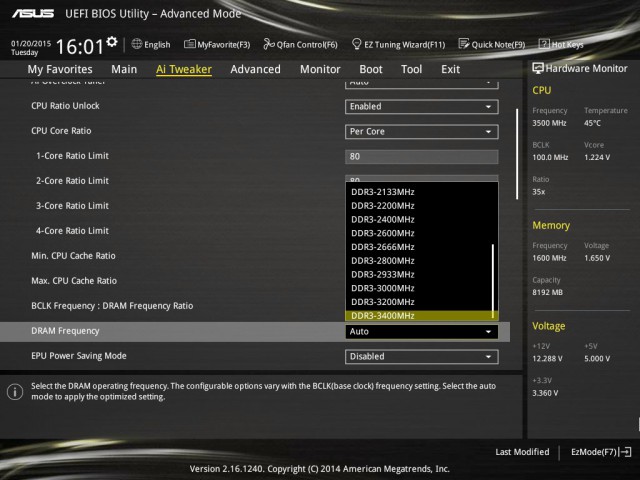

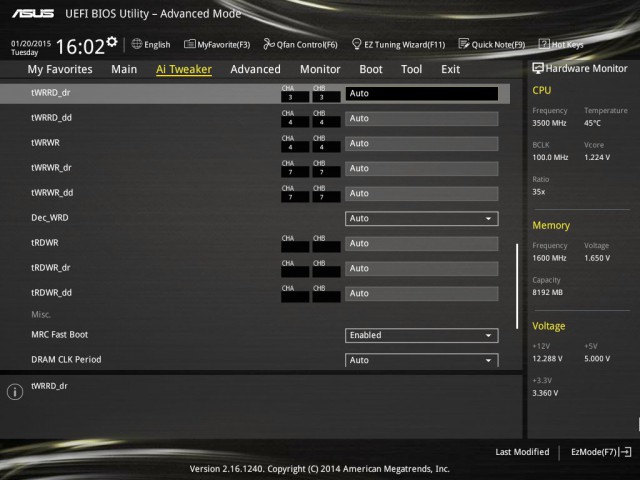

Також присутні інструменти для розгону оперативної пам'яті шляхом підняття її частоти або регулювання затримок.

ASUS H97M-PLUS

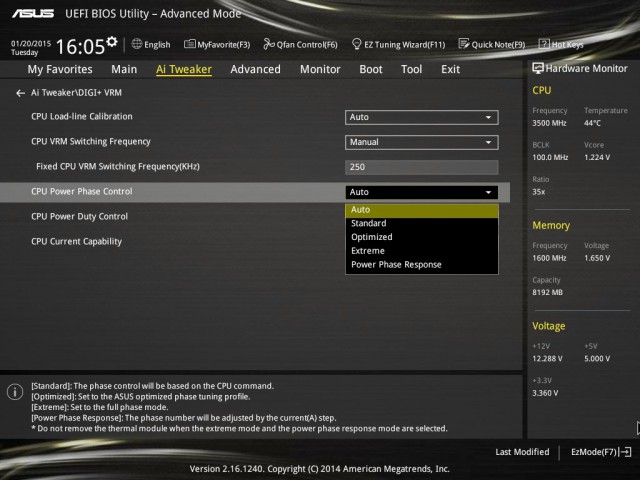

Крім цього, можна керувати роботою підсистеми живлення DIGI+ VRM в однойменному підрозділі. Це може знадобитися при істотному оверклокінгу з підняттям напруги живлення.

Налаштування, необхідні для розгону й оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота оперативної пам'яті

Memory Frequency

800 - 3400



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Minimum Pulse Width, Write Latency




Min. CPU Cache Ratio

8 – MAX

1



Max CPU Cache Ratio

8 – MAX

1

Частота роботи ШІМ-контролера перетворювача живлення процесора

Fixed CPU VRM Switching Frequency(KHz)

250 – 350

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 – 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Frequency Tuning Offset

5% – 6%





Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920

0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Вхідна напруга на процесорі

CPU Input Voltage

0,800 – 2,700

0,010

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,200 – 1,800

0,005



PCH VLX Voltage

1,185 – 2,135

0,005



PCH Core Voltage

0,735 – 1,500

0,005



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500

ASUS H97M-PLUS

ASUS H97M-PLUS

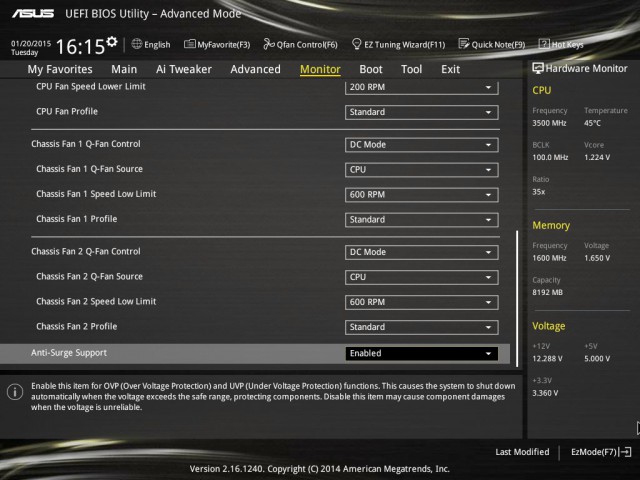

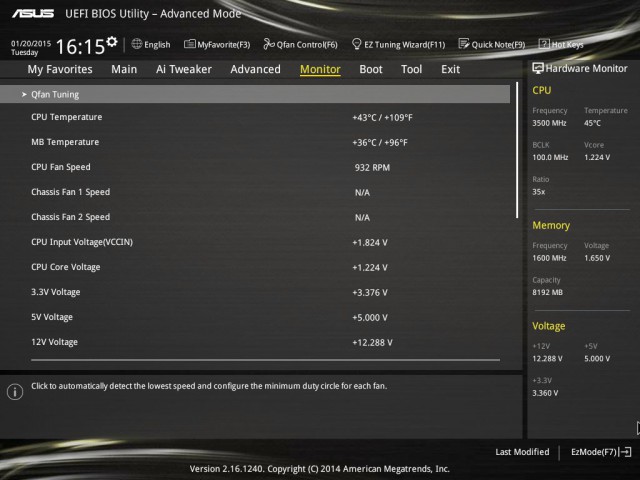

Вкладка «Monitor» дозволяє стежити за показами датчиків на основних компонентах, а також змінювати схему роботи вентиляторів системи охолодження. Додатково присутня права бічна панель, відображувана у всіх розділах. На ній фіксуються ключові показники моніторингу: частота, температура, напруга та множник процесора; обсяг, частота й напруга оперативної пам'яті; напруги на лініях живлення +3,3В, +5В і +12В.

ASUS H97M-PLUS

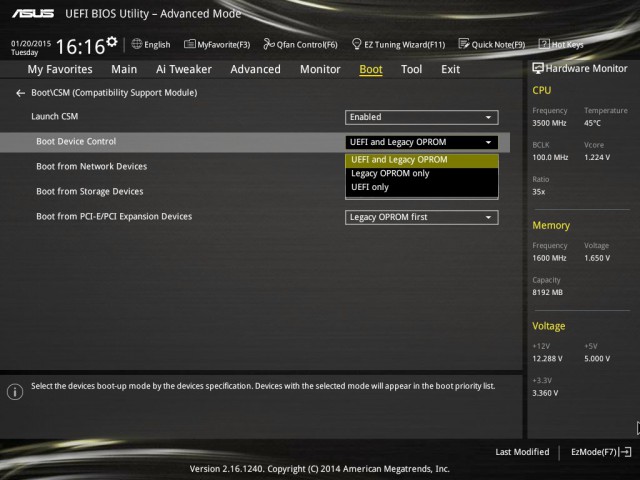

Розділ «Boot» дозволяє активувати режим сумісності з операційними системами, які не підтримують UEFI (Windows 7 і нижче).

Можливості розгону

ASUS H97M-PLUS

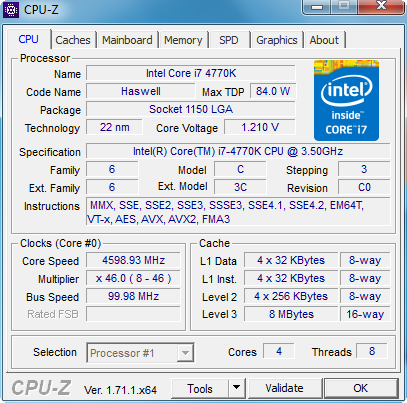

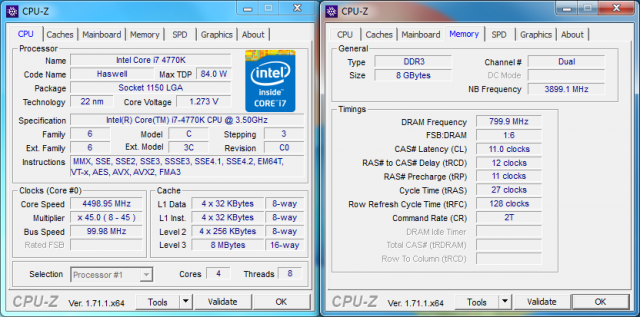

Першим етапом ми перевірили можливості ручного розгону процесора Intel Core i7-4770K. Його частоту ми підвищили до 4599 МГц при множнику «х46» і напрузі 1,210 В. Це стандартна планка в нашому тестуванні, що вказує на хороший розгінний потенціал.

ASUS H97M-PLUS

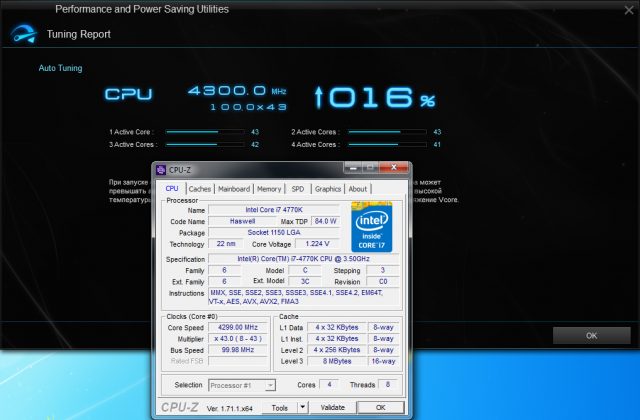

Автоматичний розгін за допомогою програми ASUS AI Suite 3 також пройшов успішно. Без яких-небудь особливих труднощів була досягнута частота 4300 МГц при множнику «х43» і напрузі 1,224 В. Додатковим способом його активації є перемикач «GPU Boost» на текстоліті.

ASUS H97M-PLUS

ASUS H97M-PLUS

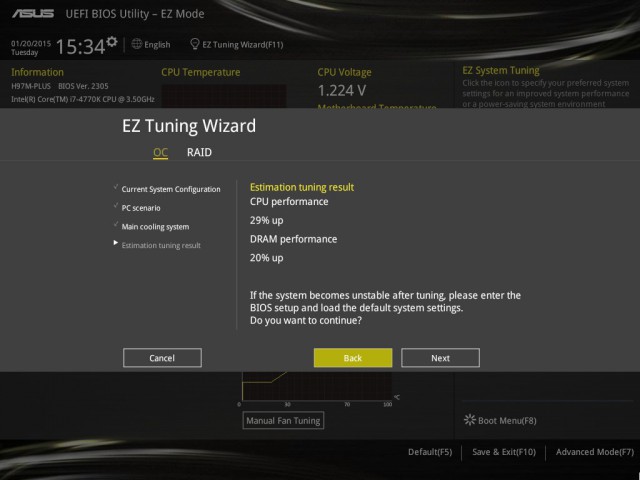

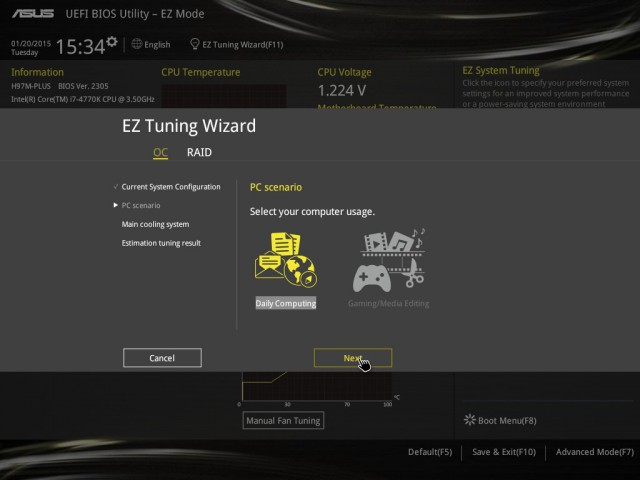

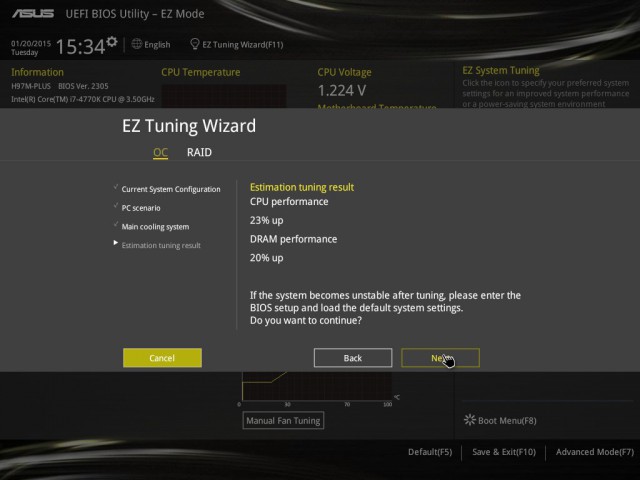

Також ми дослідили можливості майстра налаштувань «EZ Tuning Wizard» у BIOS материнської плати. При виборі пунктів «Daily Computing» і «Box cooler» система встановила розгін CPU на рівні 23%, а пам'яті – 20%. У підсумку процесор став працювати на частоті 4299 МГц при напрузі 1,224 В, а пам'ять функціонувала на швидкості 1600 МГц (максимум для даної материнської плати).

ASUS H97M-PLUS

ASUS H97M-PLUS

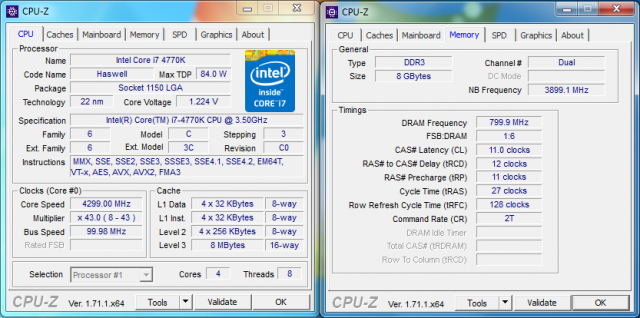

Профіль із параметрами «Gaming/Video Editing» і «Water cooler» відповідає розгону процесора на 29% і пам'яті на 20%. Тобто він дав можливість ЦП функціонувати на частоті 4499 МГц при напрузі 1,273 В. Пам'ять при цьому залишилася на тому ж максимальному рівні – DDR3-1600 МГц.

ASUS H97M-PLUS

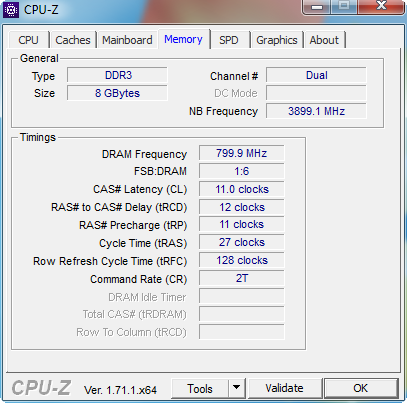

Оскільки максимально підтримувана частота оперативної пам'яті для даної системної плати становить 1600 МГц, то навіть її ручний розгін не дозволив перевищити дане значення.

Тестування

Для перевірки можливостей материнської плати ASUS H97M-PLUS використовувалося наступне обладнання:

Процесор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

AMD Radeon HD 6970 2 ГБ GDDR5



Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2 х 120-мм вентилятори на вдув/видув)

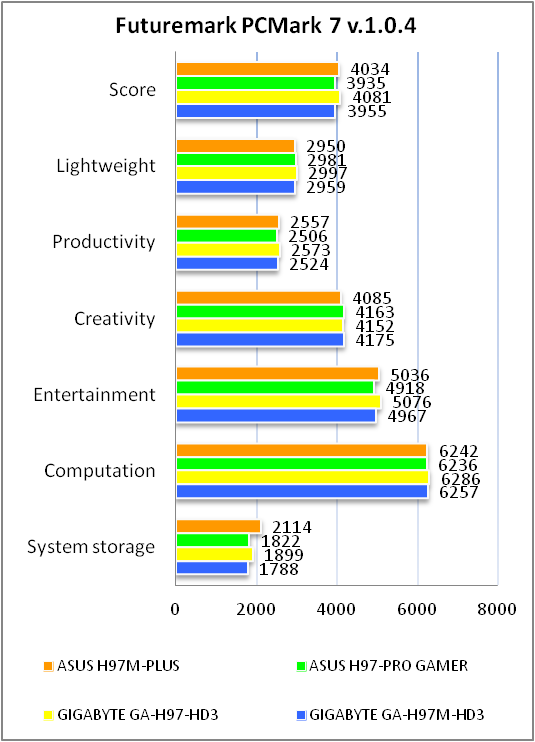

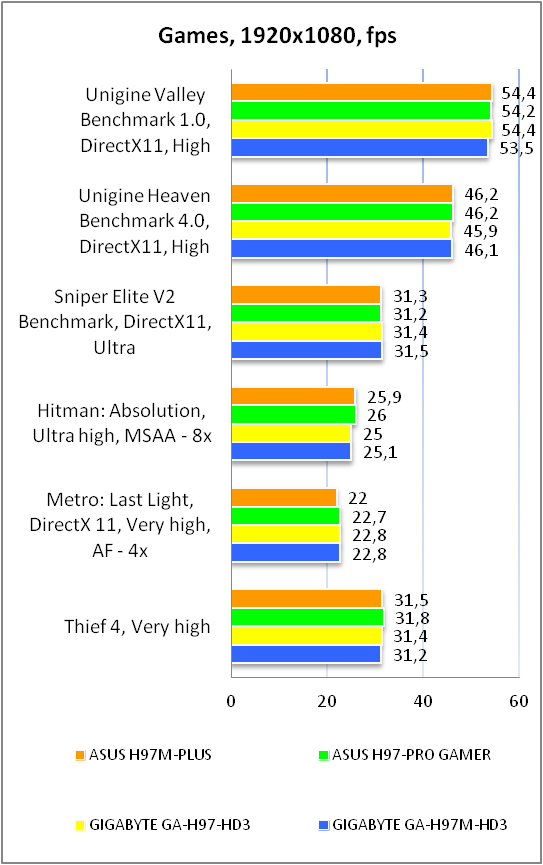

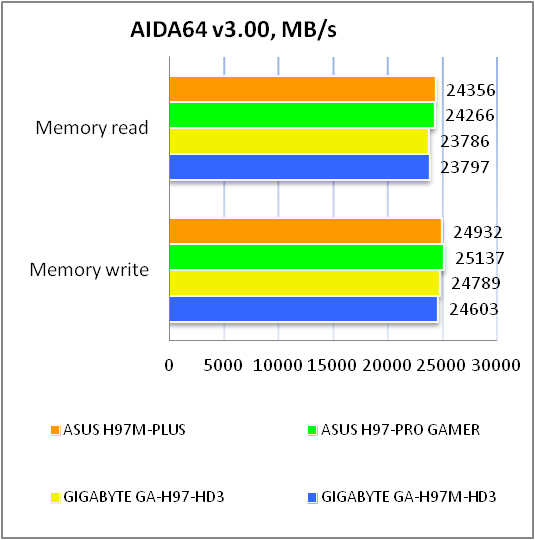

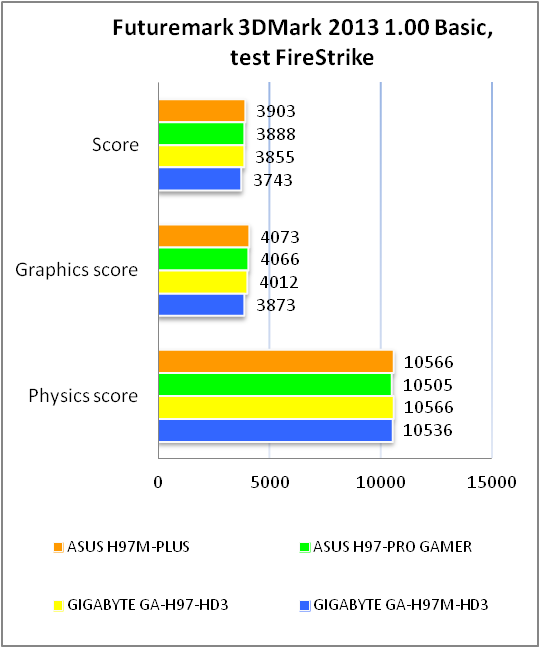

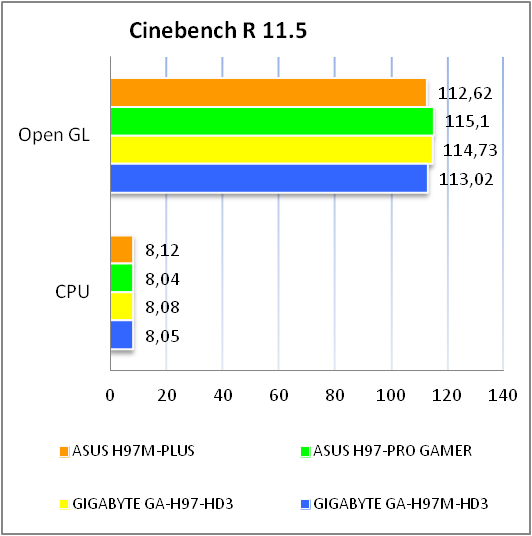

Результати тестів

ASUS H97M-PLUS

ASUS H97M-PLUS

ASUS H97M-PLUS

ASUS H97M-PLUS

ASUS H97M-PLUS

ASUS H97M-PLUS продемонструвала продуктивність, цілком порівнянну з конкурентами, що говорить про якісну елементну базу та хорошу оптимізацію параметрів BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.05,

-0.01

Відмінно

Рівень шуму, дБ (А)

-85.6

Добре

Динамічний діапазон, дБ (А)

85.6

Добре

Гармонійні викривлення, %

0.0044

Дуже добре

Гармонійні викривлення + шум, дБ (A)

-77.1

Середньо

Інтермодуляційні викривлення + шум, %

0.017

Дуже добре

Взаємопроникнення каналів, дБ

-86.2

Відмінно

Інтермодуляції на 10 кГц, %

0.016

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02,

-0.08

Відмінно

Рівень шуму, дБ (А)

-91.7

Дуже добре

Динамічний діапазон, дБ (А)

-91.8

Дуже добре

Гармонійні викривлення, %

0.0036

Дуже добре

Гармонійні викривлення + шум, дБ (A)

-80.5

Добре

Інтермодуляційні викривлення + шум, %

0.0010

Дуже добре

Взаємопроникнення каналів, дБ

-87.2

Відмінно

Інтермодуляції на 10 кГц, %

0.0096

Дуже добре

Загальна оцінка



Дуже добре

Звукова підсистема Realtek ALC887 продемонструвала високу якість, якої буде цілком достатньо для повсякденного використання. Усе це забезпечено завдяки дизайну Crystal Sound 2. Також у користувача є можливість встановити внутрішню дискретну звукову плату з інтерфейсом PCI або PCI Express.

Висновки

Материнська плата ASUS H97M-PLUS відмінно себе показала практично на всіх етапах тестування. Насамперед, варто згадати функціональний чіпсет Intel H97, який лише незначно відрізняється від топового Intel Z97 і підтримує до шести портів USB 3.0 і слот M.2.

Підвищену надійність забезпечує дизайн 5X Protection, у який входить цифрова підсистема живлення з контролером DIGI+ VRM ASP1252, запобіжники для внутрішніх і зовнішніх портів, а також високоякісні твердотільні конденсатори й інтерфейсна панель із нержавіючої сталі з антикорозійним покриттям.

Присутня якісна звукова підсистема Crystal Sound 2, основана на 8-канальному кодеку Realtek ALC887. У ній використовуються японські аудіоконденсатори, підсилювач для навушників та захисна смуга (від перешкод і наведень). Також встановлений якісний гігабітний мережевий контролер Intel I218V, для конфігурації якого можна використовувати ПЗ Turbo LAN.

У підсумку ASUS H97M-PLUS можна назвати хорошим кандидатом для складання надійного робочого або ігрового ПК, який матиме прийнятний розгінний потенціал завдяки фірмовому ПЗ ASUS AI Suite 3 і функціональній оболонці UEFI BIOS.

Переваги:

  • цифрова 4-фазна підсистема живлення під керуванням ШІМ-контролера DIGI+ VRM ASP1252;
  • дизайн 5X Protection для підвищеного захисту та надійної роботи системи;
  • система керування вентиляторами Fan Xpert 3;
  • слот для SSD-накопичувачів M.2;
  • якісна звукова підсистема з дизайном Crystal Sound 2;
  • вдале компонування конекторів інтерфейсної панелі;
  • наявність клавіші «MemOK!»;
  • підтримка ряду фірмових технологій і утиліт;
  • хороший розгінний потенціал.

Особливості:

  • на правій стороні друкованої плати відсутні отвори для кріпильних гвинтів;
  • слот M.2 ділить інтерфейсні лінії із двома портами SATA 6 Гбіт/с, тому їхнє одночасне використання неможливе.


Автор: Альберт Шаповалов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.

Все цены на Asus+H97M-PLUS
Стаття прочитана раз(и)
Опубліковано : 26-01-2015
Підписатися на наші канали
telegram YouTube facebook Instagram
