Огляд і тестування материнської плати ASUS H97I-PLUS

Компактні материнські плати форм-фактора Mini-ITX дають високий ступінь свободи при складанні системного блока, оскільки дозволяють використовувати багато різних корпусів, незалежно від їхньої форми й розміру. Єдиним обмеженням такого рішення часто стають технічні особливості самих системних плат, продиктовані їхніми компактними розмірами. До них зазвичай належить мала кількість внутрішніх і зовнішніх роз’ємів, а також слабка підсистема живлення.

Модель ASUS H97I-PLUS, яка буде розглянута в даному матеріалі, позбавлена практично всіх перерахованих вище особливостей і має необхідний функціонал для побудови різносторонньої системи з хорошим рівнем продуктивності.

Специфікація материнської плати ASUS H97I-PLUS:

Виробник	ASUS
Модель	H97I-PLUS
Чіпсет	Intel H97
Процесорний роз’єм	Socket LGA1150
Підтримувані процесори	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell
Частота використовуваної пам'яті	1600 / 1333 МГц
Підтримка пам'яті	2 x DDR3 DIMM-слоти з підтримкою до 16 ГБ пам'яті
Слоти розширення	1 x PCI Express 3.0 x16 (у режимі х16) 1 x Mini-PCIe
Дискова підсистема	Чіпсет Intel H97 підтримує: 1 x M.2 (M.2 2260 і M.2 2280) 4 x SATA 6 Гбіт/с Підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10
LAN	1 x Intel I218V (10/100/1000 Мб/с)
Звукова підсистема	2 / 4 / 5.1 / 7.1-канальна HD Audio на основі кодека Realtek ALC887
Живлення	24-контактний роз’єм живлення ATX 8-контактний роз’єм живлення ATX12V
Вентилятори	1 x роз’єм вентилятора CPU (4-контактний) 2 x роз’єми підключення системних вентиляторів (4-контактні)
Охолодження	Алюмінієвий радіатор на чіпсеті
Зовнішні порти I/O	1 x PS/2 (клавіатура або миша) 4 x USB 2.0 4 x USB 3.0 1 x D-Sub 1 x DVI-I 1 x HDMI 1 x DisplayPort 1 x LAN (RJ45) 1 x оптичний S/PDIF out 3 x аудіопорти
Внутрішні порти I/O	1 x USB 2.0 (з підтримкою двох USB 2.0) 1 x USB 3.0 (з підтримкою двох USB 3.0) 1 x блок конекторів передньої панелі 1 x конектор виведення звуку на передню панель 1 х S/PDIF Out 1 x TPM 1 x клавіша «MemOK!» 1 x джампер для скидання CMOS
BIOS	64 Мбіт UEFI AMI BIOS, ACPI 5.0, PnP, SM BIOS 2.8, DMI 2.7, WfM 2.0
Форм-фактор	Mini-ITX
Розміри	170 x 170 мм
Сайт виробника Сторінка продукту	ASUS Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

Материнська плата продається в упаковці зі щільного картону. Вона оформлена в темних тонах і прикрашена зображенням системи охолодження чіпсету. Також на лицьовій панелі зазначено про підтримку технологій 5X Protection, що передбачає наявність:

• цифрової підсистеми живлення DIGI+ VRM;
• запобіжників для захисту від перевантаження за струмом та струму короткого замикання;
• додаткового захисту внутрішніх компонентів від електростатичного розряду;
• надійних твердотільних конденсаторів з терміном служби до 5000 годин (при температурі 105°С);
• інтерфейсної панелі з нержавіючої сталі із антикорозійним покриттям.

Особливо виділяється факт проходження материнськими платами компанії ASUS понад 7000 годин тестування на сумісність із більш ніж 1000 комплектуючих.

Зворотна сторона коробки містить вичерпну інформацію про основні компоненти ASUS H97I-PLUS, її технічні характеристики й інші особливості. У першу чергу це якісна звукова підсистема, яка обладнана підсилювачем для навушників і колонок (TI R4580I), а також японськими аудіоконденсаторами. Додатково лівий і правий аудіоканали реалізовані на різних шарах текстоліту, що знижує рівень перехресних наведень.

Також зазначено про наявність гігабітного мережевого контролера Intel I218V, який виділяється низьким навантаженням на центральний процесор при роботі (актуально для вимогливих мережевих ігор).

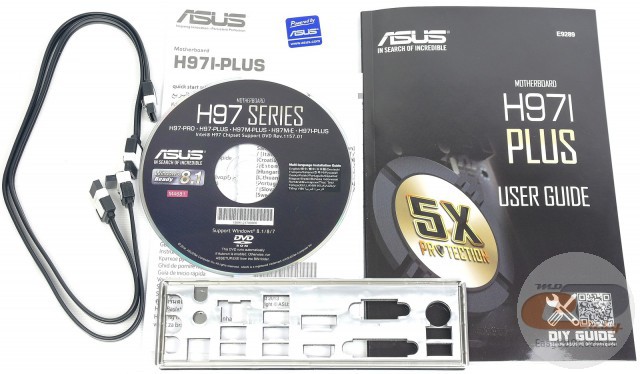

Комплект поставки ASUS H97I-PLUS складається з:

• двох SATA-шлейфів;
• заглушки інтерфейсної панелі;
• диска з ПЗ й драйверами;
• наклейки на корпус комп'ютера;
• набору документації.

Дизайн і особливості плати

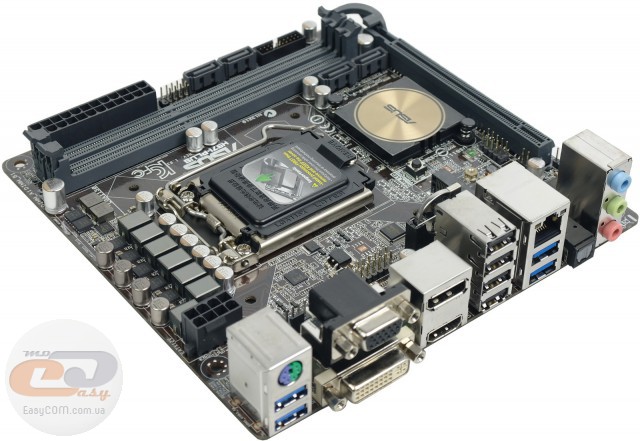

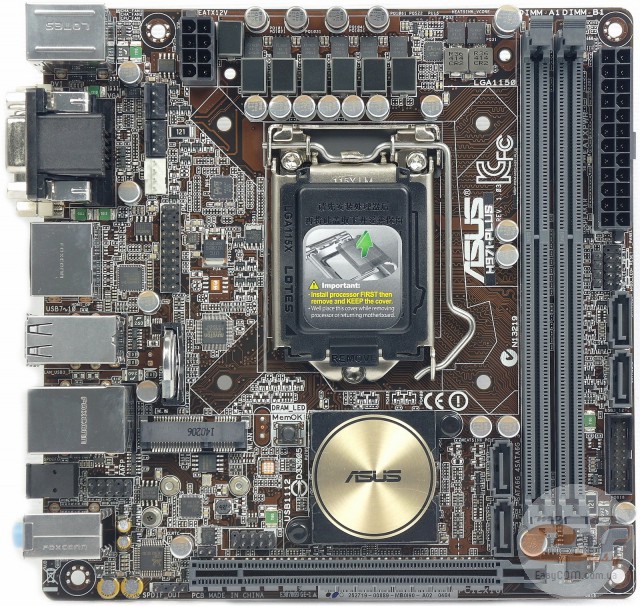

Новинка виконана на платі темно-коричневого кольору у форматі Mini-ITX (170 х 170 мм). Компонування елементів на ній типове для більшості системних плат даного форму-фактора. Певні дорікання може викликати тільки близьке розташування четвертого порту SATA до слоту для карт розширення PCI Express 3.0 x16. Порадувала наявність засувок роз’ємів модулів оперативної пам'яті тільки з одного боку, тому вони не будуть заблоковані при встановленій відеокарті.

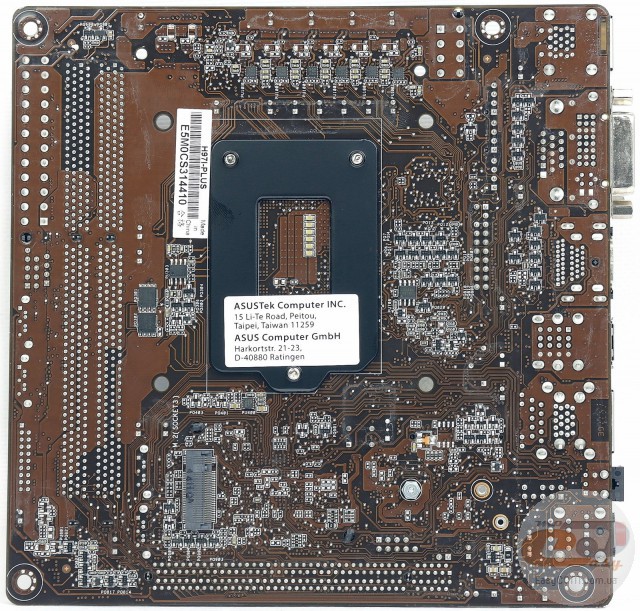

На зворотну сторону текстоліту винесено кілька елементів підсистеми живлення, а також слот M.2. Він підтримує встановлення SSD-накопичувачів форматів M.2 2260 і M.2 2280. Також тут присутня металева пластина чорного кольору, яка призначена для зміцнення процесорного роз’єму й захисту його від пошкоджень при встановленні габаритної системи охолодження.

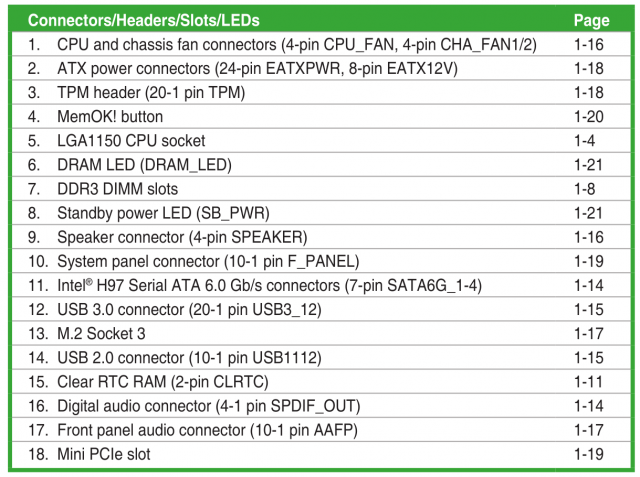

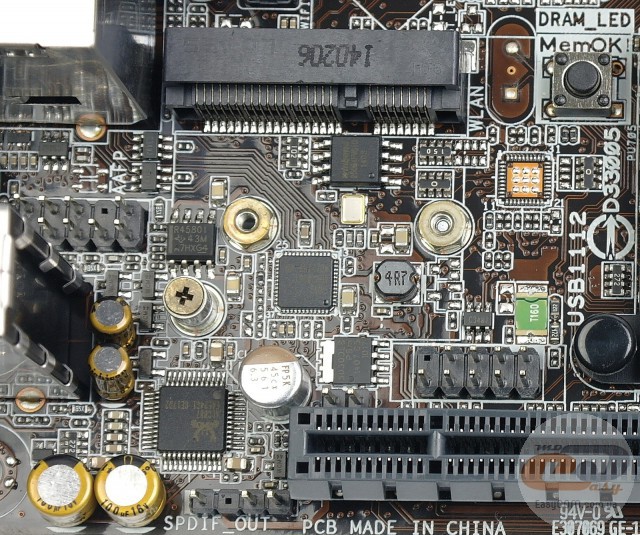

Тепер давайте детально розглянемо компонування елементів на текстоліті. У нижній частині знаходиться колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, джампер скидання CMOS, клавіша для автоматичного підлаштування параметрів модулів оперативної пам'яті до вимог системи («MemOK!») і колодка для двох додаткових портів USB 2.0. Усього на ASUS H97I-PLUS присутні шість портів USB 2.0: чотири зовнішні й два внутрішні. За їхню коректну роботу відповідає мікросхема чіпсету.

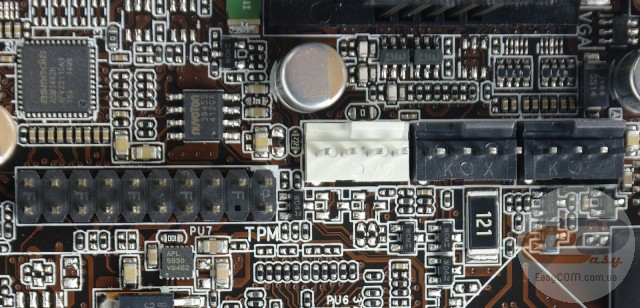

Ближче до інтерфейсної панелі розташована колодка для підключення фронтальної панелі й три 4-контактні конектори для вентиляторів: один процесорний і два корпусні.

У правій частині материнської плати міститься колодка підключення фронтальної панелі й системного динаміка, чотири порти SATA 6 Гбіт/с і колодка для виведення двох додаткових портів USB 3.0. Загальна кількість USB 3.0 досягає шести: чотири зовнішні та два внутрішні. Усі вони працюють під керуванням чіпсету.

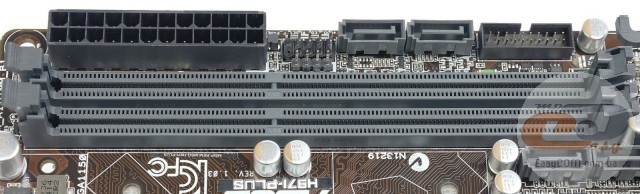

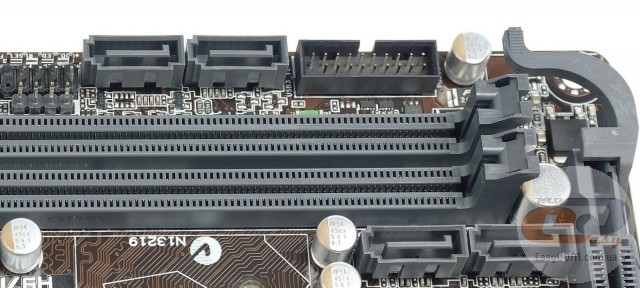

Поруч розташовані два DIMM-слоти для встановлення оперативної пам'яті. Як уже згадувалося раніше, для зручності складання вони обладнані засувками тільки з одного боку. Підтримуються модулі DDR3, які працюють на частоті 1333 і 1600 МГц. Загальний максимальний обсяг оперативної пам'яті може досягати 16 ГБ.

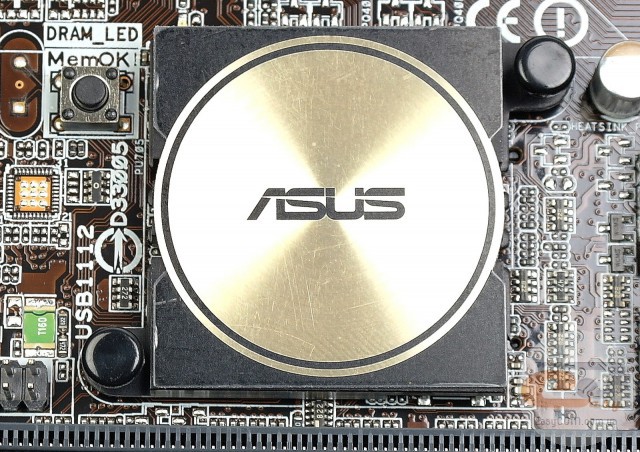

Система охолодження ASUS H97I-PLUS складається із одного радіатора, закріпленого на чіпсеті Intel H97. У процесі роботи його температура знаходилася на рівні 43,4°С, що є цілком нормальним показником. Оскільки на елементах підсистеми живлення який-небудь радіатор відсутній, ми виміряли температуру безпосередньо самих МОН-транзисторів і дроселів. Температура перших компонентів не перевищувала 45,1°С, а других – 51,5°С. Дані показники також є досить низькими, особливо враховуючи повну відсутність СО.

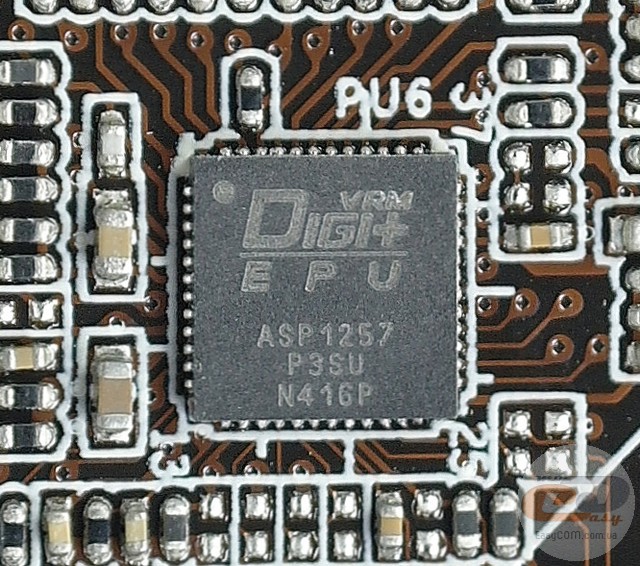

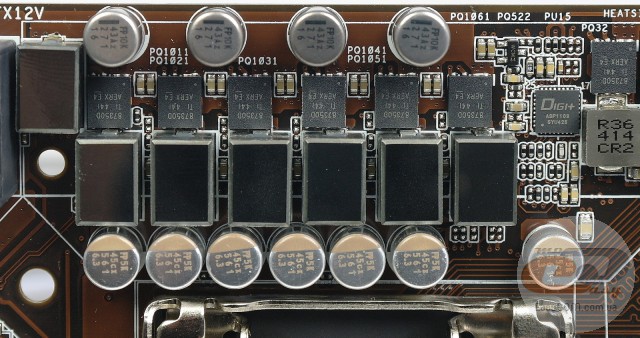

Живлення центрального процесора здійснюється за 6-фазною схемою під керуванням цифрового ШІМ-контролера DIGI+VRM ASP1257. У колах використовуються твердотільні конденсатори, які мають в 2,5 рази більший термін служби, аніж традиційні аналоги.

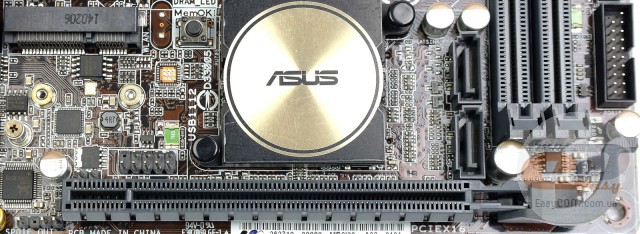

Для встановлення карт розширення передбачені два роз’єми:

• PCI Express 3.0 x16 − працює в режимі x16 і може бути використаний як для встановлення сучасного графічного прискорювача, так і для монтажу іншої сумісної карти розширення;
• Mini-PCIe − призначений для встановлення WiFi-модуля.

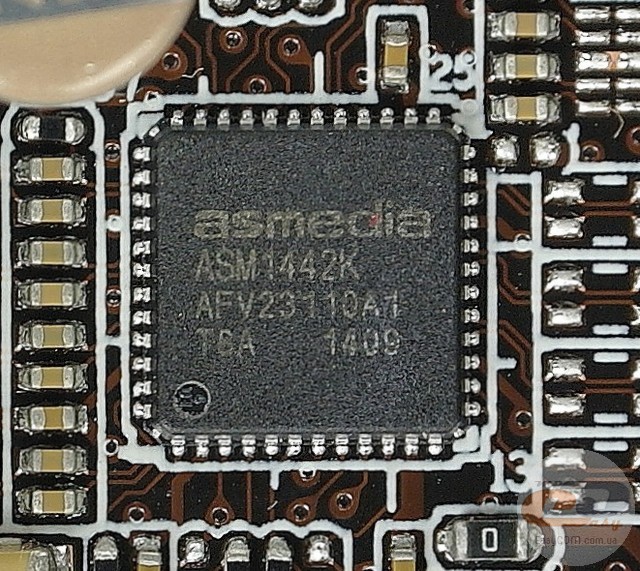

За працездатність відеовиходів D-Sub, DVI-I, HDMI і DisplayPort відповідає контролер ASMedia ASM1442K. Вони активуються лише при використанні вбудованого в процесор графічного ядра.

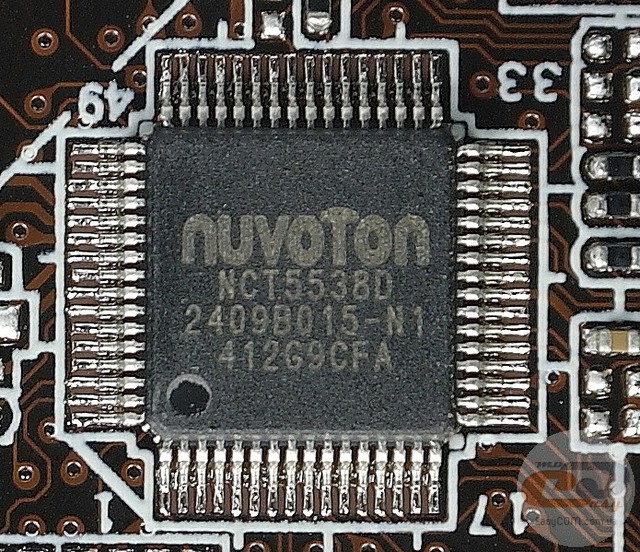

Контролером Multi I/O виступає мікросхема NUVOTON NCT5538D, яка забезпечує моніторинг і відповідає за роботу системних вентиляторів та порту PS/2.

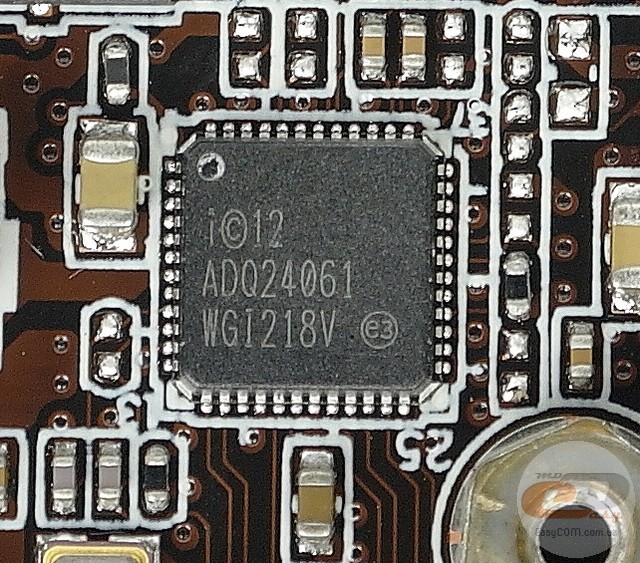

Мережеві з'єднання забезпечує гігабітний LAN-контролер Intel WGI218V.

Звукова підсистема новинки основана на 8-канальному HDA-кодеку Realtek ALC887. До її складу входить підсилювач для навушників і колонок (TI R4580I), а також японські аудіоконденсатори. Лівий і правий аудіоканали розташовані на різних шарах текстоліту, що зменшує перехресні наведення. Підтримуються аудіосистеми форматів 2/4/5.1/7.1.

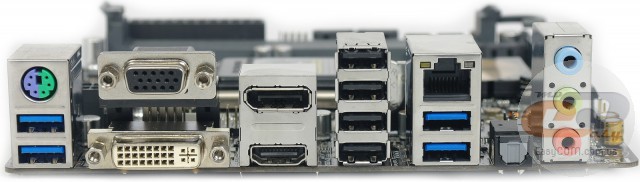

На інтерфейсній панелі ASUS H97I-PLUS містяться наступні роз’єми:

• 1 x PS/2 (клавіатура або миша);
• 4 x USB 2.0;
• 4 x USB 3.0;
• 1 x D-Sub;
• 1 x DVI-I;
• 1 x HDMI;
• 1 x DisplayPort;
• 1 x LAN (RJ45);
• 1 x оптичний S/PDIF out;
• 3 x аудіопорти.

Така велика кількість портів USB 2.0 і USB 3.0, а також наявність усіх основних відеовиходів є перевагою новинки, особливо враховуючи її мініатюрний форм-фактор. До позитивних рис також належить комплектна інтерфейсна панель із нержавіючої сталі з антикорозійним покриттям (тонкий шар оксиду хрому).

Материнська плата обладнана необхідним набором роз’ємів для організації системи охолодження. У нього входять три 4-контактні конектори для вентиляторів: двох корпусних та одного процесорного. Усі вони розташовані разом у лівому верхньому куті текстоліту й підтримують керування швидкістю обертання лопатей ШІМ-методом.

UEFI BIOS

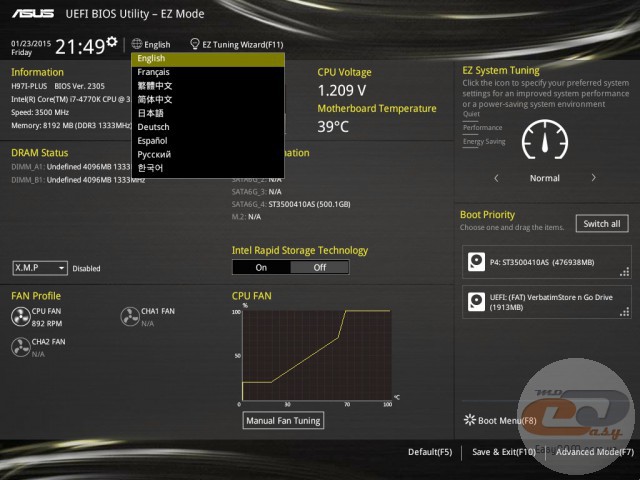

Системна плата ASUS H97I-PLUS обладнана сучасним попереднім завантажувачем UEFI BIOS зі зручною й функціональною оболонкою. Вона підтримує керування за допомогою миші, має російську локалізацію й дозволяє створювати скріншоти.

Присутній майстер налаштувань для проведення розгону за допомогою попередньо встановлених профілів під назвою «EZ Tuning Wizard». Даний розділ дозволяє підняти продуктивність системи без необхідності вникати в тонкощі здійснення оверклокінгу, просто оптимізувавши роботу під наявне у вас обладнання.

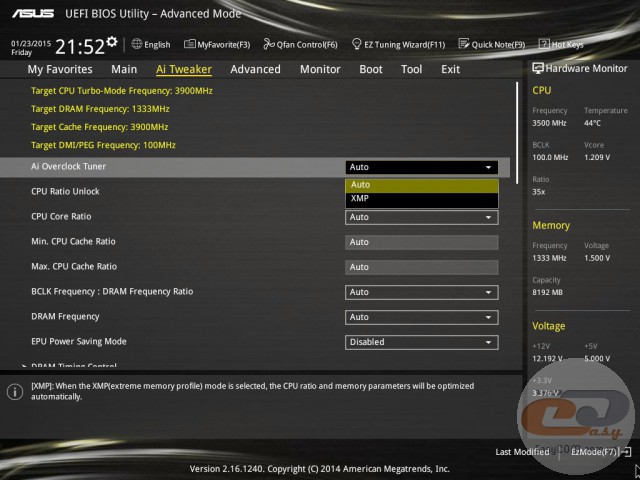

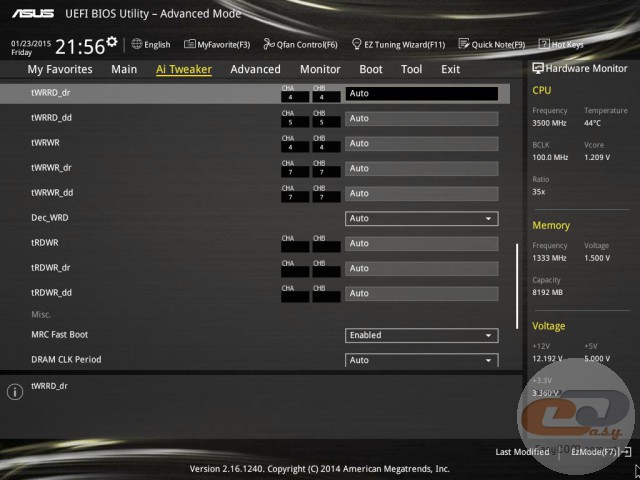

Якщо ж ви є досвідченим користувачем, тоді вас може зацікавити розділ «Ai Tweaker». Він дозволяє виконати тонке налаштування роботи основних компонентів, наприклад, внести виправлення у функціонування процесорних ядер.

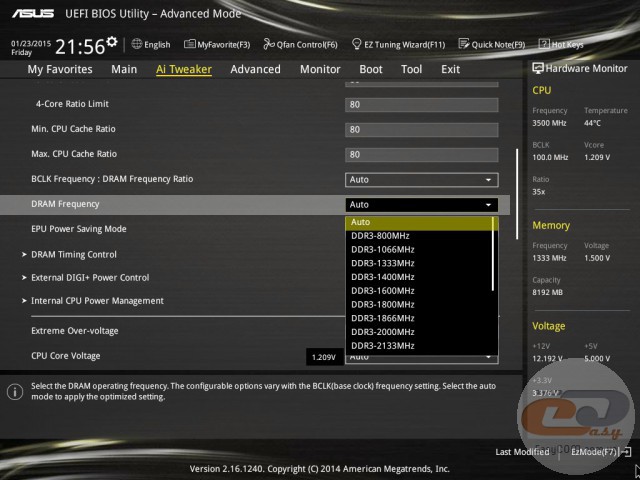

Другою важливою складовою розгону є підняття частоти й регулювання затримок оперативної пам'яті. Цей функціонал також доступний у даному розділі.

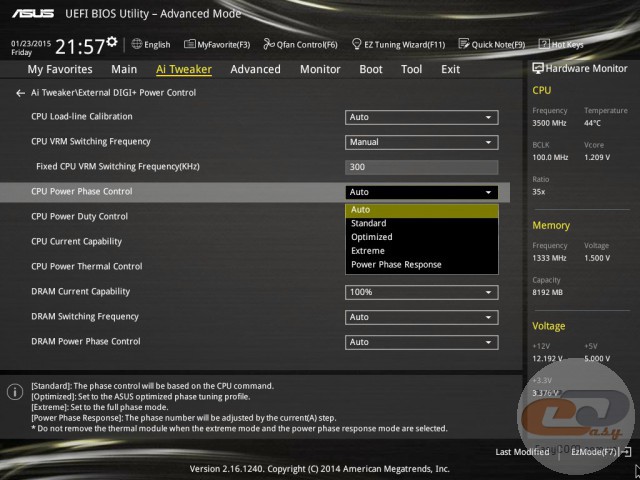

Керування підсистемою живлення DIGI+ VRM дозволяє здійснити екстремальний розгін і зберегти стабільність системи при істотному піднятті напруг на ключових компонентах.

Налаштування, необхідні для розгону й оптимізації системи, зведені в таблицю:

Параметр	Назва меню	Діапазон	Крок
Частота оперативної пам'яті	Memory Frequency	800 - 3400
Таймінги оперативної пам'яті	DRAM Timing	CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Minimum Pulse Width, Write Latency
	CPU Load-line Calibration	Auto, Level 1 – Level 9
	Min. CPU Cache Ratio	8 – MAX	1
	Max CPU Cache Ratio	8 – MAX	1
Частота роботи ШІМ-контролера перетворювача живлення процесора	Fixed CPU VRM Switching Frequency(KHz)	300 – 500	50
	CPU Current Capability	100% – 140%	10%
	CPU Power Thermal Control	120 – 141	1
	DRAM Current Capability	100% – 130%	10%
	Fixed DRAM Switching Frequency(KHz)	300 – 500	50
	Long Duration Package Power Limit	1 – 4096	1
	Package Power Time Window	1 - 127	1
	Short Duration Package Power Limit	1 – 4096	1
	CPU Integrated VR Current Limit	0,125 – 1023,875	0,125
	Frequency Tuning Offset	5% – 6%
	Power Current Slope	Auto, Level -4 – Level 4
	Power Current Offset	Auto, -100% - 100%	12,5 %
	Power Fast Ramp Response	0,00 – 1,50	0,001
	Power Saving Level 1 Threshold	0 – 80	1
	Power Saving Level 2 Threshold	0 – 50	1
	Power Saving Level 3 Threshold	0 – 30	1
	CPU Core Voltage Override	0,001 – 1,920	0,001
	CPU Cache Voltage Override	0,001 – 1,920	0,001
	CPU System Agent Voltage Offset	0,001 – 0,999	0,001
	CPU Analog I/O Voltage Offset	0,001 – 0,999	0,001
	CPU Digital I/O Voltage Offset	0,001 – 0,999	0,001
Вхідна напруга на процесорі	CPU Input Voltage	0,800 – 2,700	0,010
Напруга на модулях оперативної пам'яті	DRAM Voltage	1,200 – 1,920	0,005
	PCH VLX Voltage	1,185 – 2,135	0,005
	PCH Core Voltage	0,735 – 1,105	0,005
	DRAM CTRL REF Voltage	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHA	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHB	0,39500 – 0,63000	0,00500

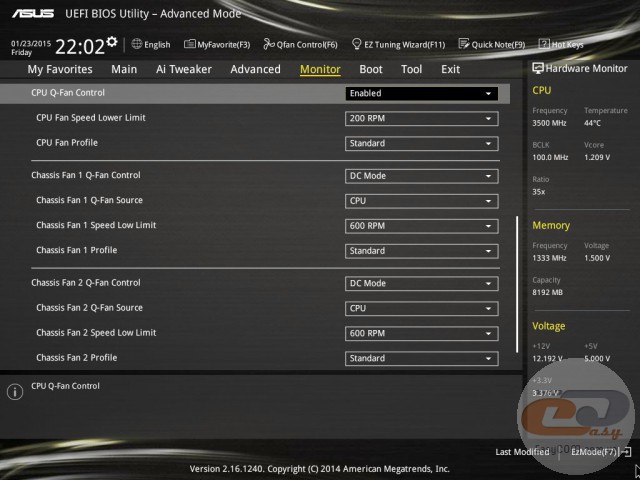

Керування вбудованими вентиляторами й моніторинг здійснюється на вкладці «Monitor». Тут можна дослідити температуру й значення частоти процесора, а також показники напруги використовуваної оперативної пам'яті. Додатково присутня бічна панель, відображувана у всіх вкладках, на якій зосереджені ключові показники процесора, оперативної пам'яті й основних ліній напруги.

Можливості розгону

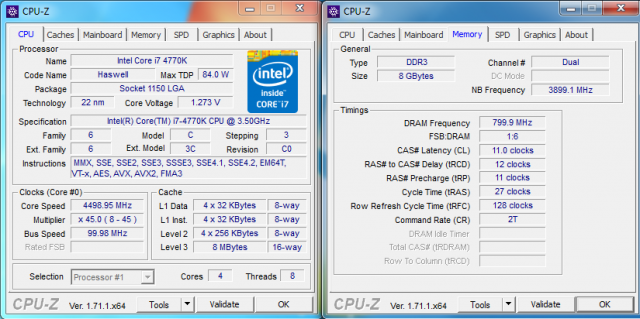

Ручний розгін процесора Intel Core i7-4770K дозволив з легкістю досягнути частоти 4599 МГц при множнику «х46» і напрузі 1,210 В, що є стандартним значенням у нашому тестуванні й говорить про хороший розгінний потенціал розглянутої материнської плати.

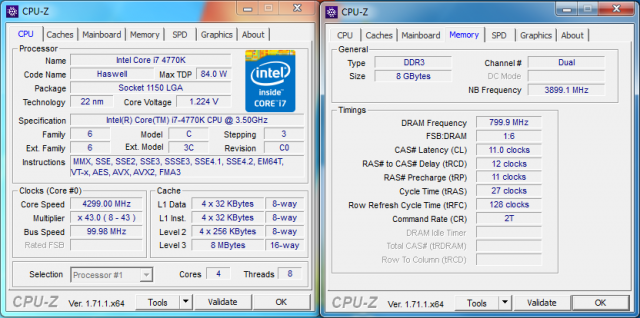

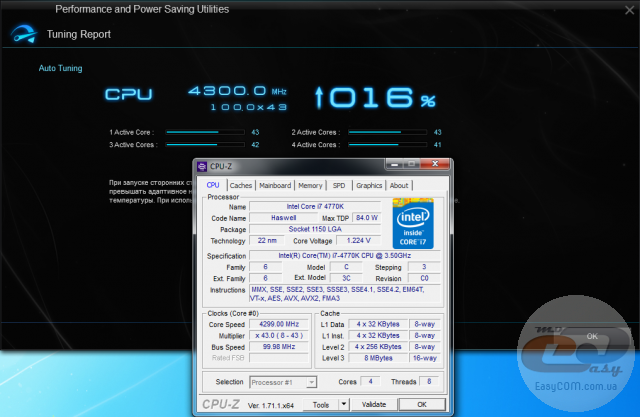

Автоматичний розгін за допомогою програми ASUS AI Suite 3 дозволив досягнути частоти 4300 МГц при множнику «х43» і напрузі 1,224 В.

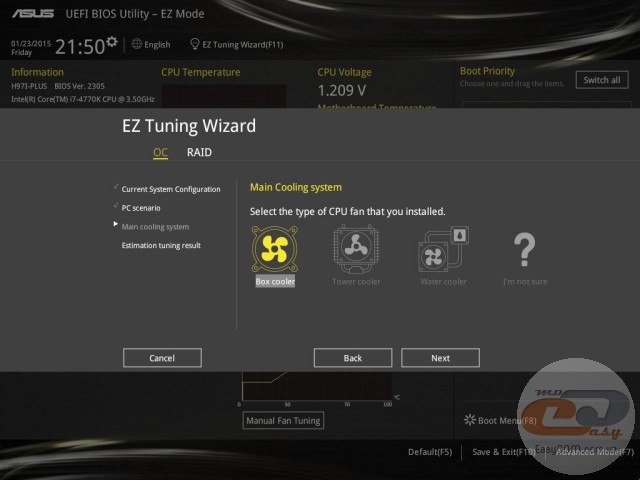

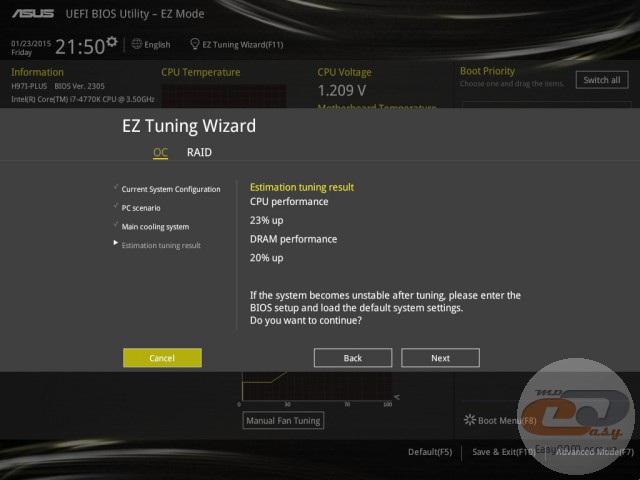

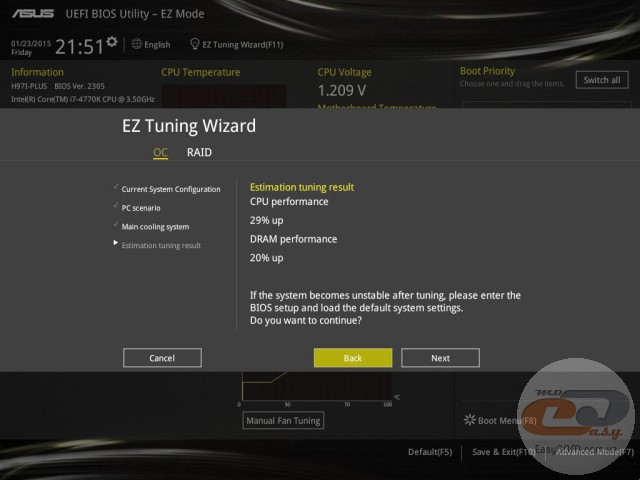

Майстер налаштувань «EZ Tuning Wizard» у BIOS при виборі пунктів «Daily Computing» і «Box cooler» встановив розгін на рівні 23% для CPU і 20% для пам'яті. Це дозволило підвищити частоту процесора до 4299 МГц при напрузі 1,224 В. Пам'ять же функціонувала на швидкості 1600 МГц, оскільки даний показник є максимальним для тестованої материнської плати.

Більш продуктивний режим з параметрами «Gaming/Video Editing» і «Water cooler», який відповідає розгону CPU на 29% і пам'яті на 20%, дав можливість підвищити частоту процесора до 4499 МГц при напрузі 1,273 В. Швидкість пам'яті при цьому не змінилася, оскільки вона обмежена максимальним значенням 1600 МГц.

Природно, ручний розгін пам'яті не дозволив перевищити вже знайому позначку в 1600 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS H97I-PLUS використовувалося наступне обладнання:

Результати тестів

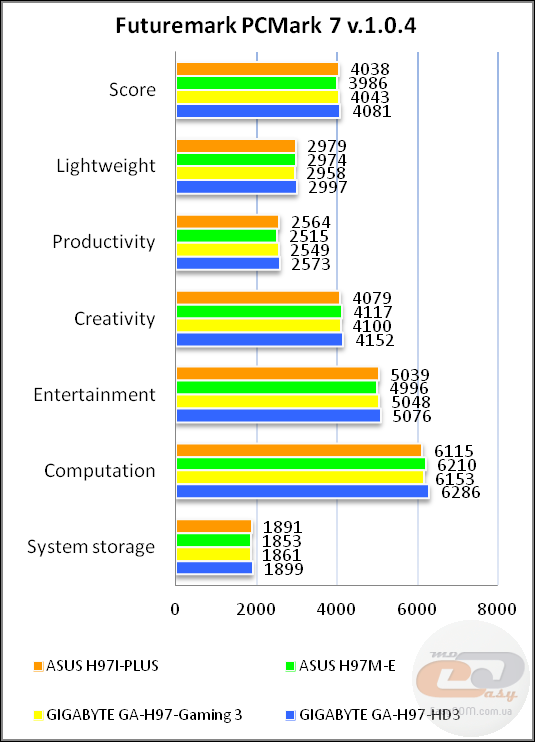

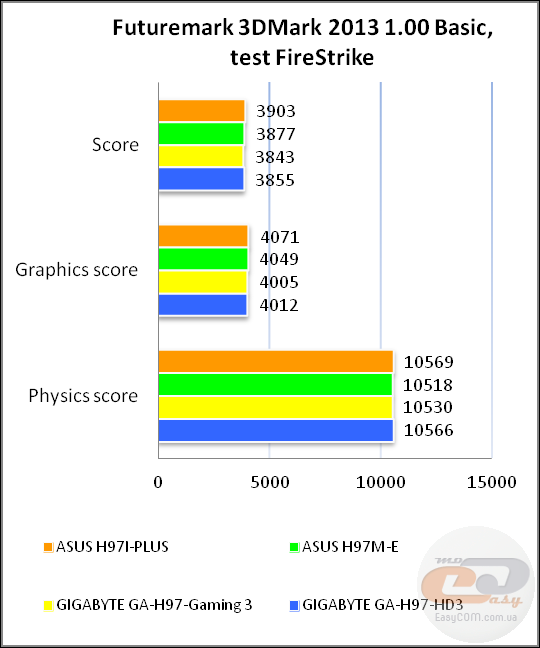

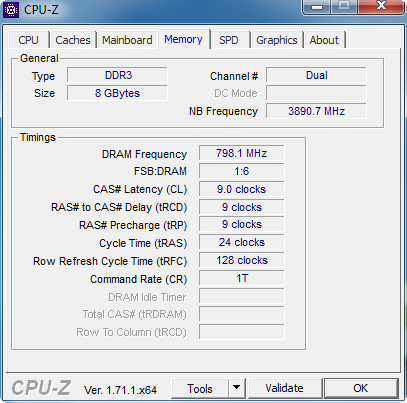

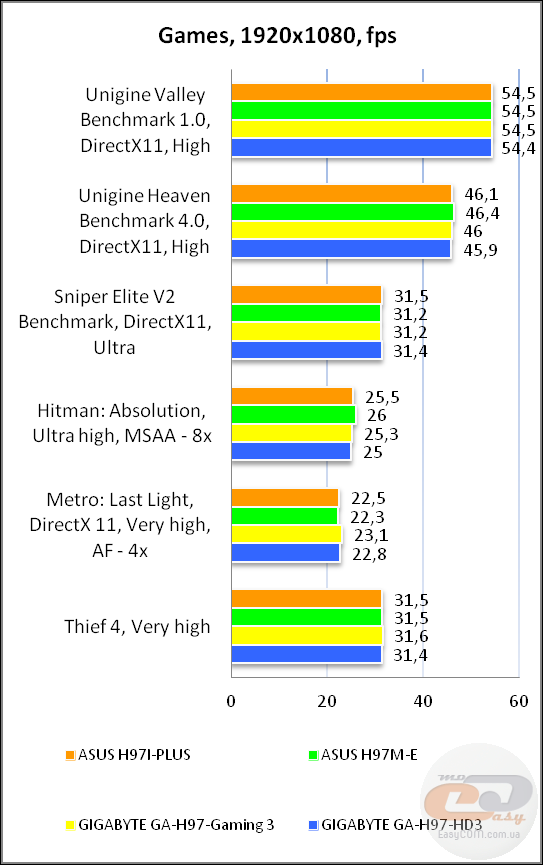

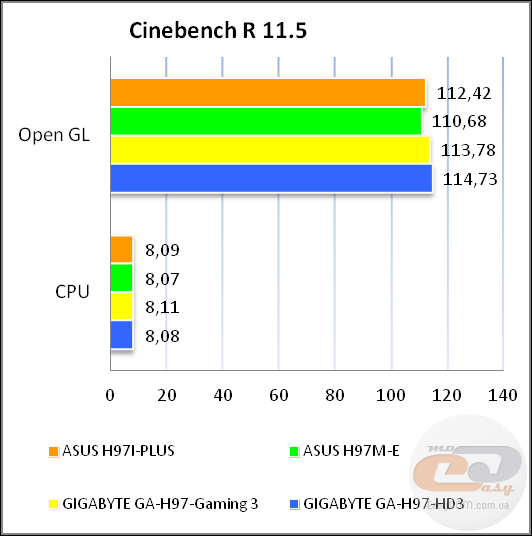

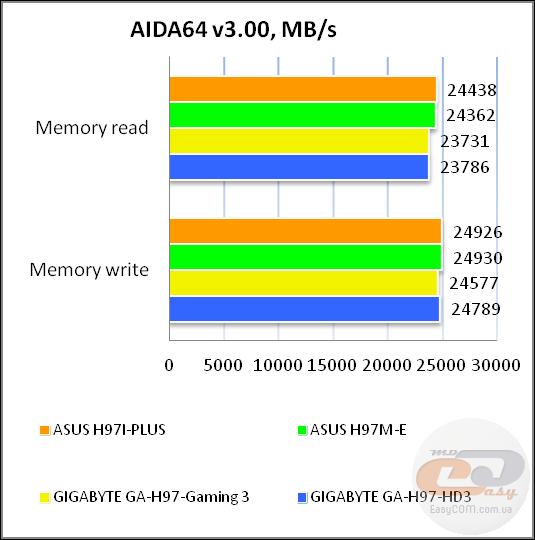

Системна плата ASUS H97I-PLUS добре себе показала в тестах, продемонструвавши продуктивність, порівнянну із розглянутими раніше рішеннями конкурентів. Даний факт говорить про хорошу оптимізацію параметрів BIOS, а також про якісну елементну базу й про стабільну підсистему живлення.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.01, -0.05	Відмінно
Рівень шуму, дБ (А)	-85.3	Добре
Динамічний діапазон, дБ (А)	85.3	Добре
Гармонійні викривлення, %	0.0051	Дуже добре
Гармонійні викривлення + шум, дБ (A)	-75.7	Середньо
Інтермодуляційні викривлення + шум, %	0.019	Дуже добре
Взаємопроникнення каналів, дБ	-85.3	Відмінно
Інтермодуляції на 10 кГц, %	0.018	Дуже добре
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.02, -0.07	Відмінно
Рівень шуму, дБ (А)	-91.6	Дуже добре
Динамічний діапазон, дБ (А)	91.6	Дуже добре
Гармонійні викривлення, %	0.0046	Дуже добре
Гармонійні викривлення + шум, дБ (A)	-78.3	Середньо
Інтермодуляційні викривлення + шум, %	0.0013	Дуже добре
Взаємопроникнення каналів, дБ	-87.2	Відмінно
Інтермодуляції на 10 кГц, %	0.0011	Дуже добре
Загальна оцінка		Дуже добре

Звукова підсистема материнської плати, основана на кодеку Realtek ALC887, продемонструвала дуже хороші показники в тестах. Завдяки наявності в її колах якісних компонентів із упевненістю можна говорити, що вона зможе задовольнити потреби більшості користувачів. Певну незручність для власників багатоканальної акустики може викликати хіба що мала кількість аудіопортів. Якщо ж ви хочете досягнути ще кращого звучання, то у вільний слот для карт розширення PCI Express 3.0 x16 можна встановити висококласну дискретну звукову плату (наприклад, ASUS Xonar D-KARAX).

Висновки

Незважаючи на компактні розміри й форм-фактор Mini-ITX, материнська плата ASUS H97I-PLUS відмінно себе показала на різних етапах тестування. Вона має хороший набір роз’ємів інтерфейсної панелі, серед яких присутня велика кількість портів USB і відеоінтерфейсів. Окремої похвали заслуговує наявність новітнього роз’єму M.2 для встановлення відповідного SSD-накопичувача.

Завдяки підтримці фірмового дизайну 5X Protection (цифрова підсистема живлення із ШІМ-контролером DIGI+ VRM ASP1257, запобіжники для захисту від струму короткого замикання, якісні твердотільні конденсатори й елементи для захисту від електростатичного розряду) досягається висока стабільність роботи в номінальному режимі й при підвищеному навантаженні.

Також новинка обладнана якісною звуковою підсистемою, в обв'язці якої використовується спеціальний підсилювач TI R4580I і якісні аудіоконденсатори. До того ж лівий і правий аудіоканали розташовані на різних шарах текстоліту, внаслідок чого знижується рівень перехресних наведень.

Програмне забезпечення ASUS AI Suite 3 і функціональна оболонка UEFI BIOS дають можливість налаштувати роботу основних компонентів, а також здійснити їхній розгін. У підсумку материнську плату ASUS H97I-PLUS можна сміливо радити для складання продуктивного комп'ютера в компактному корпусі.

Переваги:

• цифрова 6-фазна підсистема живлення під керуванням ШІМ-контролера DIGI+ VRM ASP1257;
• дизайн 5X Protection для підвищеної стабільності, надійності та довговічності роботи;
• слот для SSD-накопичувачів M.2;
• якісна звукова підсистема;
• хороше компонування інтерфейсної панелі;
• функціональна оболонка UEFI BIOS;
• компактні розміри;
• наявність слоту Mini-PCIe для підключення мережевого модуля Wi-Fi;
• підтримка ряду фірмових технологій і утиліт;
• хороший розгінний потенціал.

Особливості:

• незручне підключення багатоканальної акустики.

Автор: Альберт Шаповалов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
