Огляд і тестування материнської плати ASUS H87M-PRO

У середині липня 2013 року ми познайомили вас із «першою ластівкою» - материнською платою, виконаною на основі чіпсету Intel H87 Express, призначеного в першу чергу для складання продуктивних домашніх ПК із найширшим колом завдань. Звичайно ж, компанія ASUS, один з лідерів на ринку материнських плат, не залишилася осторонь і представила свою лінійку пристроїв на основі озвученого вище чіпсету. А оскільки героїня нашого огляду, ASUS H87M-PRO, є флагманським рішенням формату microATX, то сподіваємося, що вона нас не розчарує. Більш докладно з можливостями використовуваного чіпсету ви можете ознайомитися в одному з наших попередніх оглядів, тому давайте відразу ж перейдемо безпосередньо до специфікації новинки.

Специфікація материнської плати ASUS H87M-PRO:

Виробник	ASUS
Модель	H87M-PRO (rev 1.0)
Чіпсет	Intel H87 Express
Процесорний роз’єм	Socket LGA1150
Підтримувані процесори	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого покоління
Частота використовуваної пам'яті, МГц	1600 / 1333 / 800
Підтримка пам'яті	4 x 1.5V DDR3 DIMM слоти з підтримкою до 32 ГБ пам'яті
Слоти розширення	1 x PCI Express 3.0 x16 (CPU) 1 x PCI Express 2.0 x16 (PCH)	х16 х16+х4
	2 x PCI Express 2.0 x1
Дискова підсистема	Чіпсет Intel H87 Express підтримує: 6 x SATA 6 Гбіт/с Підтримка RAID 0, 1, 5, 10 Контролер Marvell 88SE9172 підтримує: 2 x eSATA 6 Гбіт/с
LAN	1 x Realtek 8111G (10/100/1000 Мб/с)
Звукова підсистема	Кодек Realtek ALC892 8-канальний звук SPDIF Out
Живлення	24-контактний роз’єм живлення ATX 8-контактний ATX12V роз’єм живлення
Вентилятори	1 x роз’єм вентилятора CPU (4-пін) 3 x роз’єми підключення системних вентиляторів (4-пін)
Охолодження	Алюмінієвий радіатор на MOSFET Алюмінієвий радіатор на чіпсеті
Зовнішні порти I/O	1 x HDMI 1 x DisplayPort 1 x DVI-D 1 x D-Sub 1 x LAN (RJ45) 4 x USB 3.0 2 x USB 2.0 2 x eSATA 1 x Optical S/PDIF out 6 x аудіопортів 1 х PS/2 (для підключення мишки або клавіатури)
Внутрішні порти I/O	1 x USB 3.0 з підтримкою підключення двох портів USB 3.0 (19-пін) 3 x USB 2.0, кожен з підтримкою підключення двох портів USB 2.0 6 x портів SATA 6 Гбіт/с 1 х COM 1 x конектор виведення звуку на передню панель 1 x S/PDIF out 1 x блок конекторів передньої панелі 1 x джампер для скидання CMOS 1 х клавіша MemOK! 1 x перемикач GPU Boost
BIOS	128 Mb UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a
Комплектація	посібник користувача брошура з описом гарантії диск із драйверами та утилітами 1 х набір ASUS Q-Connectors 3 x кабелі SATA 1 х заглушка інтерфейсної панелі
Форм-фактор, розміри, мм	microATX 244 х 213
Сайт виробника	ASUS Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Asus+H87M-PRO

Упаковка та комплектація

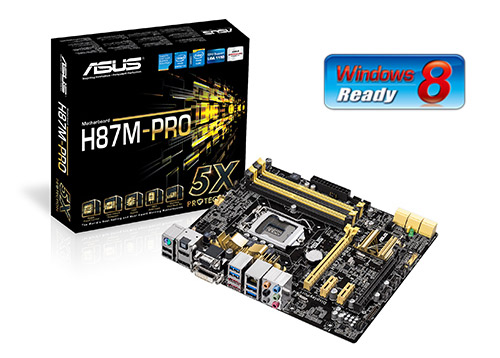

Коробка материнської плати ASUS H87M-PRO виконана практично повністю в темних тонах, які дещо розведені поліграфією жовтого кольору. Із ключової інформації виділимо найменування компанії виробника, моделі пристрою, а також відповідність концепції 5X PROTECTION, яка включає наступні особливості:

• завдяки наявності спеціальних запобіжників, материнська плата ASUS H87M-PRO має підвищений ступінь захисту від пошкоджень, отриманих внаслідок короткого замикання або подачі надмірного струму;
• захист від електростатичного розряду;
• елементна база ASUS H87M-PRO містить у собі винятково японські твердотільні конденсатори з підвищеним терміном служби (до 5000 годин);
• інтерфейсна панель виконана з високоякісної нержавіючої сталі із покриттям з оксиду хрому та має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою;
• останнім по порядку, але не за значимістю є використання цифрової системи живлення DIGI+ Power Control, яка відповідає стандарту Intel VRD 12.5.

Зворотна сторона коробки може похвалитися наявністю схематичного зображення материнської плати, а також її короткої технічної специфікації. Також відзначений ряд підтримуваних технологій:

• UEFI BIOS – ASUS H87M-PRO оснащується прошиванням BIOS із приємним графічним інтерфейсом, основаним на мікрокоді UEFI. Для спрощення роботи користувача, зміни в налаштування можна вносити за допомогою миші.
• USB 3.0 Boost – для прискорення роботи інтерфейсу USB 3.0 реалізована підтримка протоколу UASP.
• USB Charger+ – тепер ви зможете заряджати вашу портативну техніку не тільки в 3 рази швидше, але й при вимкненому ПК.
• Fan Xpert 2 – інтелектуальна система керування вентиляторами, яка дозволяє досягнути ефективного охолодження комп'ютера при мінімальному рівні шуму.

Комплект поставки ASUS H87M-PRO виглядає наступним чином:

• диск із драйверами та утилітами;
• інструкція;
• три SATA-шлейфи;
• набір ASUS Q-Connectors, які суттєво полегшують процес підключення фронтальної панелі корпусу ПК;
• заглушка інтерфейсної панелі.

Відзначимо, що подібного комплекту поставки буде цілком достатньо для складання та подальшої експлуатації ПК.

Дизайн і особливості плати

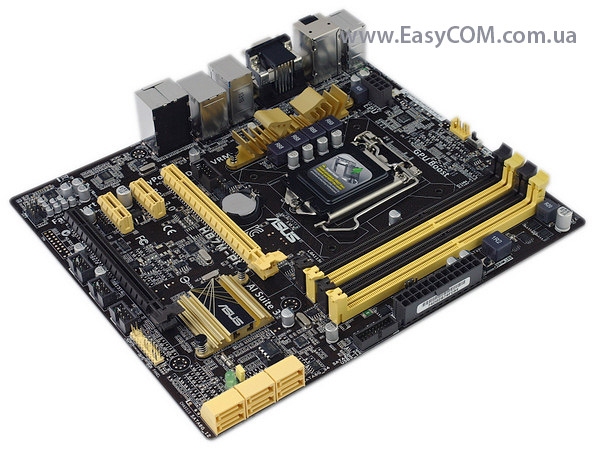

Материнська плата виконана на текстоліті темно-коричневого кольору формату microATX, слоти розширення та порти при цьому оформлені в чорному й жовтому кольорах, що робить загальний вигляд материнської плати більш привабливим. Що стосується розташування основних елементів, то все виконано досить добре: порти SATA розташовані паралельно поверхні текстоліту, а слоти для встановлення модулів оперативної пам'яті оснащені засувками тільки з одного боку. Єдиний момент, на який слід звернути підвищену увагу під час складання системи, стосується кріпильних отворів. Через компактні розміри та високу щільність інтегрованих компонентів, із правого краю материнської плати вони не передбачені. І якщо для використовуваних портів SATA це не настільки критично, то при встановленні модулів оперативної пам'яті, а також підключенні 24-контактного роз’єму живлення та 19-контактного конектора USB 3.0 краще притримувати цю область, щоб уникнути можливих пошкоджень текстоліту при надмірному тиску.

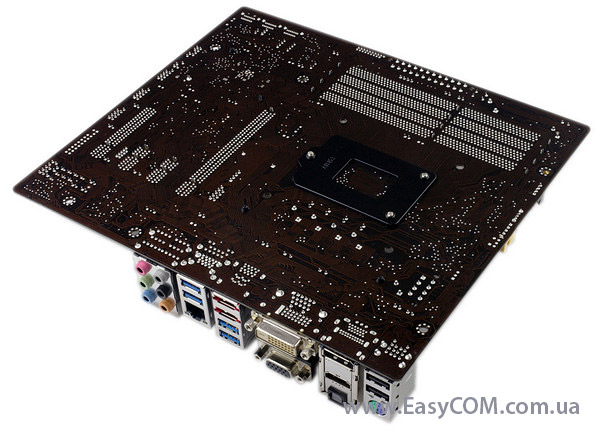

Зворотна сторона друкованої плати, крім опорної пластини процесорного роз’єму, практично повністю позбавлена значимих елементів.

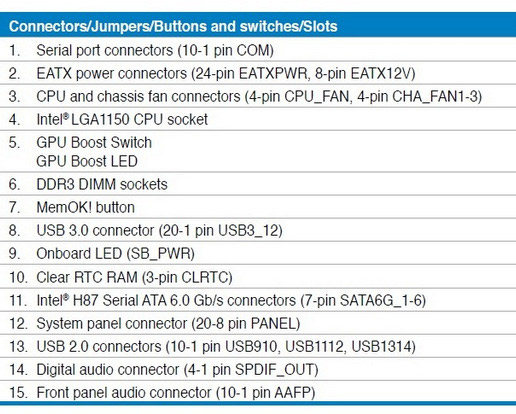

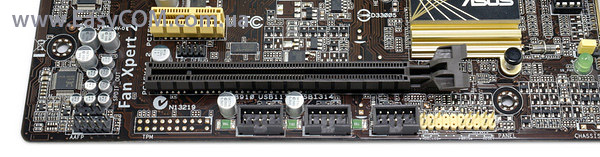

У нижній частині моделі ASUS H87M-PRO розташовані наступні конектори: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, роз’єм для підключення фронтальної панелі та три колодки для підключення портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0, шести внутрішніх і двох на інтерфейсній панелі.

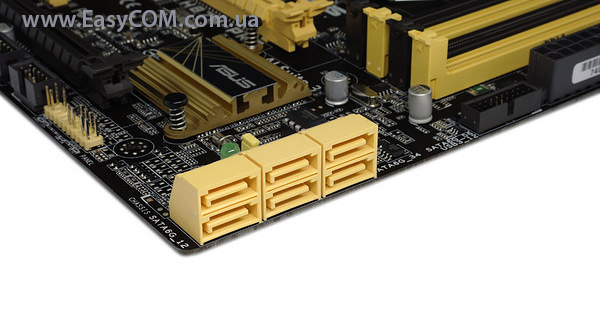

У правому куті текстоліту, паралельно його поверхні, розташувалися шість портів SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Поруч з інтерфейсами SATA розташована колодка підключення виносної панелі з портами USB 3.0. Усього на новинці реалізована підтримка шести портів USB 3.0: двох внутрішніх та чотирьох на інтерфейсній панелі. Робота всіх інтерфейсів USB 3.0 і SATA 6 Гбіт/с реалізована силами чіпсету Intel H87 Express.

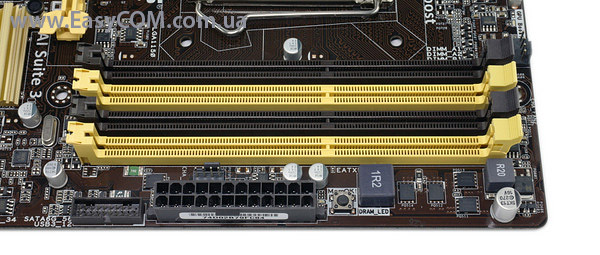

Системна плата ASUS H87M-PRO оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації модулі необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах від 800 до 1600 МГц у номінальному режимі. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань. Також відзначимо наявність клавіші MemOK!, яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

Система охолодження розглянутої плати складається із двох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету, у той час як інший накриває мікросхеми MOSFET. Обидва радіатори закріплені на платі за допомогою підпружинених кліпс. У процесі тестування температура радіаторів не перевищувала 40,8°C, що є середнім результатом.

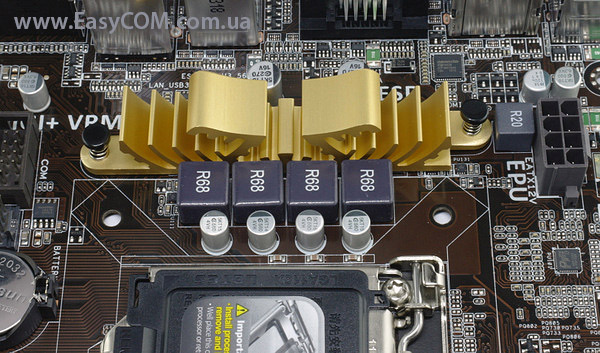

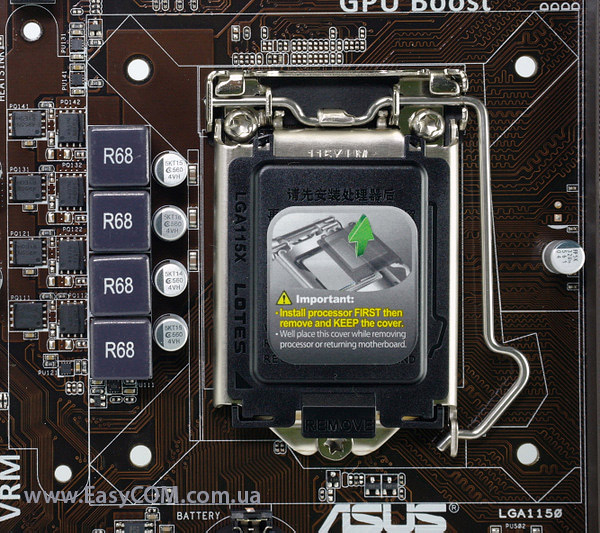

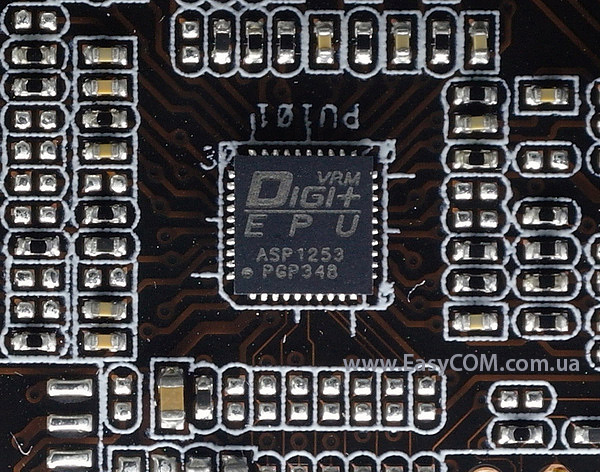

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері ASP1253 із вбудованою системою керування енергоспоживанням DIGI+. Як ми вже згадували на початку огляду, всі компоненти вузла живлення процесора відрізняються високим ступенем надійності – використовуються японські твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення на ASUS H87M-PRO призначені основний 24-контактний і додатковий 8-контактний роз’єми.

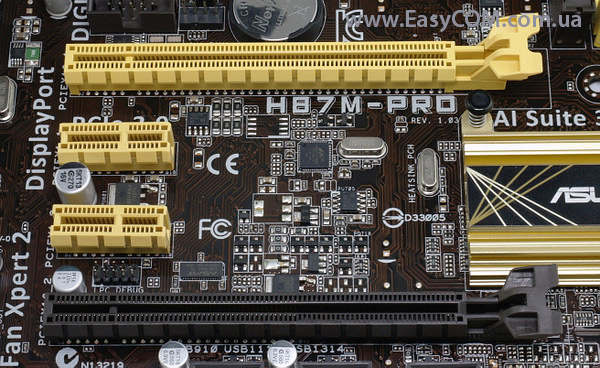

Можливості розширення функціональності материнської плати представлені чотирма слотами: двома PCI Express x16 і двома PCI Express x1. Що стосується роз’ємів для встановлення графічних прискорювачів, то перший (жовтого кольору) підключений до процесора і завжди використовує 16 ліній стандарту PCI Express 3.0, у той час як другий (чорного кольору) ділить 4 чіпсетні лінії стандарту PCI Express 2.0 із двома слотами PCI Express x1. У підсумку, за замовчуванням пропускна здатність роз’єму PCI Express 2.0 x16 обмежена всього двома лініями, а якщо ви вирішите активувати максимально можливі чотири, то обидва слоти PCI Express x1 будуть відключені. При встановленні двох відеокарт ви одержите наступну схему розподілу ліній: х16+х4. З урахуванням подібної конфігурації, заявлена підтримка технології AMD CrossFireX виглядає не більш ніж маркетинговим ходом, оскільки використання двох відеокарт із розподілом ліній за схемою х16+х4 буде не раціональним.

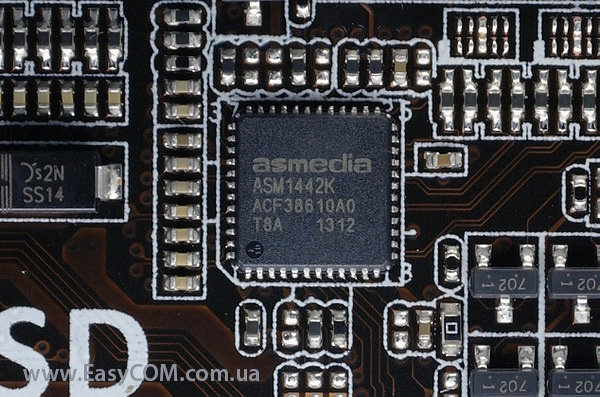

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні чотири відеовиходи: HDMI, DisplayPort, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхеми ASMedia ASM 1442K.

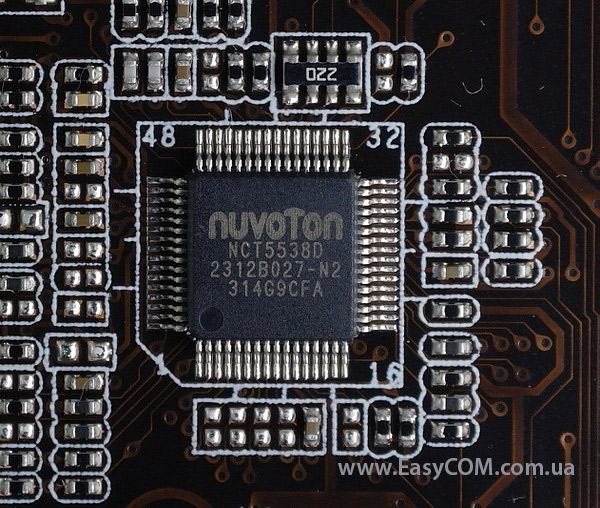

Можливості Multi I/O забезпечені мікросхемою NUVOTON NCT5538D, яка керує роботою системних вентиляторів, а також забезпечує моніторинг.

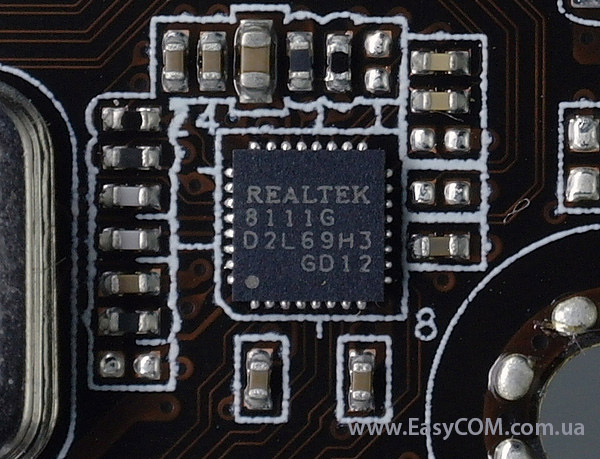

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111G.

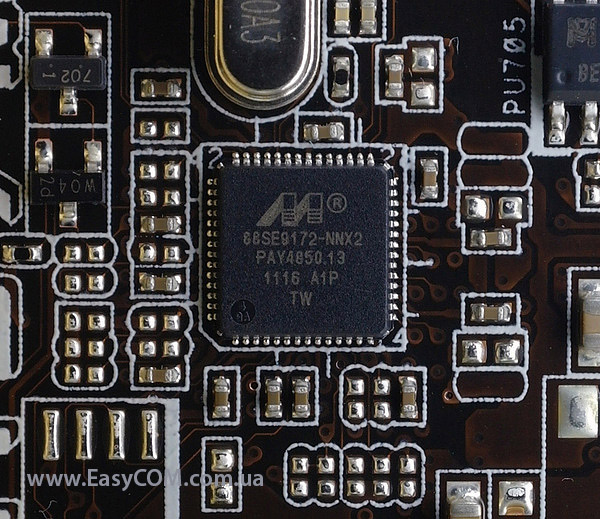

Робота двох портів eSATA, розташованих на інтерфейсній панелі, реалізована за допомогою контролера Marvell 88SE9172.

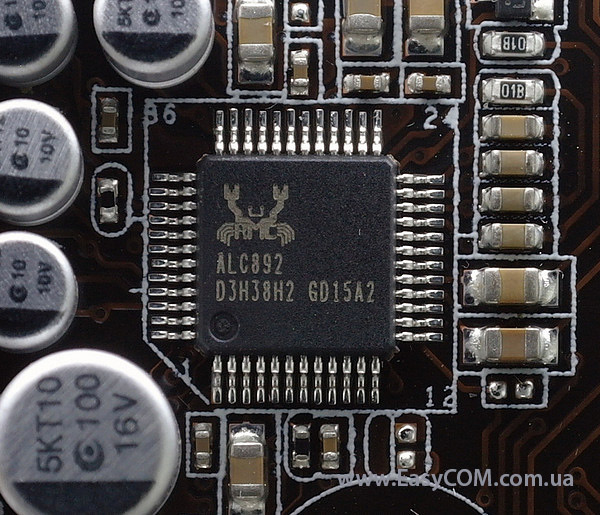

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC892, який може похвалитися можливістю відтворення lossless-аудіо із частотою дискретизації 192 кГц і шириною квантування 24-біт, а також присутністю порту S/PDIF out на інтерфейсній панелі.

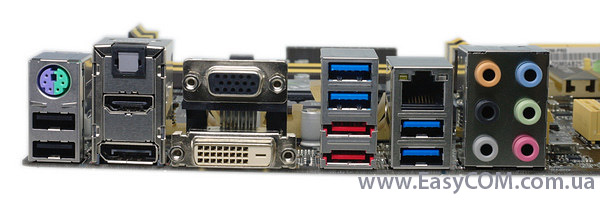

Інтерфейсна панель моделі ASUS H87M-PRO містить наступні порти:

• 1 x HDMI;
• 1 х DisplayPort;
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x PS/2 для підключення мишки або клавіатури;
• 1 x LAN (RJ45);
• 4 x USB 3.0;
• 2 x USB 2.0;
• 2 х eSATA;
• 1 x Optical S/PDIF out;
• 6 x аудіопортів.

Відзначимо, що навіть більш дорогі материнські плати не завжди можуть похвалитися настільки вдалою конфігурацією інтерфейсної панелі як в ASUS H87M-PRO. Вона не тільки надає користувачу всі найбільш актуальні відеовиходи, але й велику кількість портів USB, два порти eSATA і зручне підключення багатоканальної акустики. Також відзначимо, що інтерфейсна панель відповідно до концепції 5X PROTECTION виконана з високоякісної нержавіючої сталі із покриттям з оксиду хрому, що робить її більш зносостійкою. У підсумку, конфігурація інтерфейсної панелі заслуговує винятково найвищої оцінки.

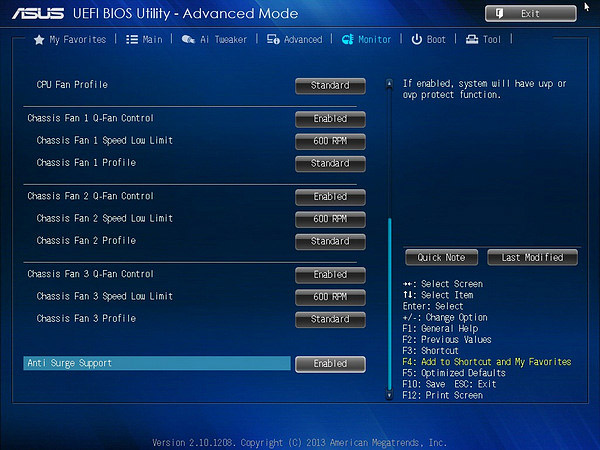

Можливості організації охолодження усередині системного корпусу в ASUS H87M-PRO досить широкі. У наявності чотири 4-контактні роз’єми для підключення вентиляторів, один з яких служить для системи охолодження CPU, у той час як три інші призначені для системних вертушок.

UEFI BIOS

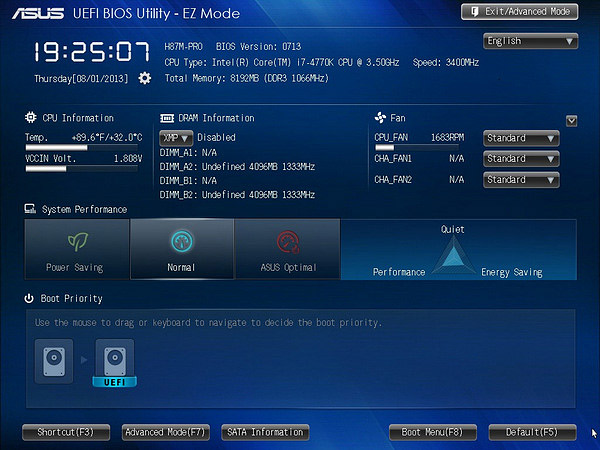

Материнська плата ASUS H87M-PRO використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS відображається моніторинг температур і напруг на лініях блока живлення та процесора. Також у цьому розділі можна подивитися версію BIOS, модель процесора та обсяг встановленої оперативної пам'яті.

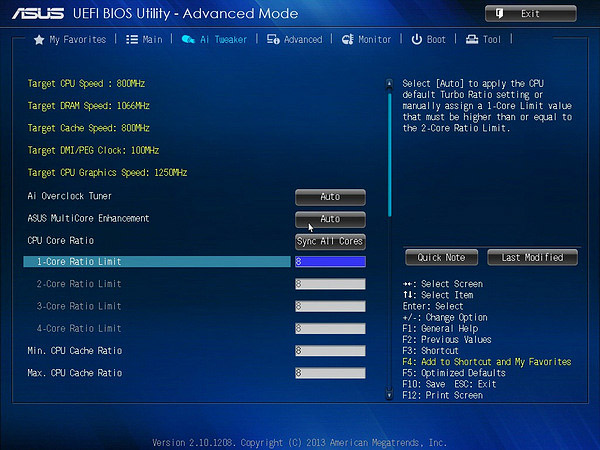

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

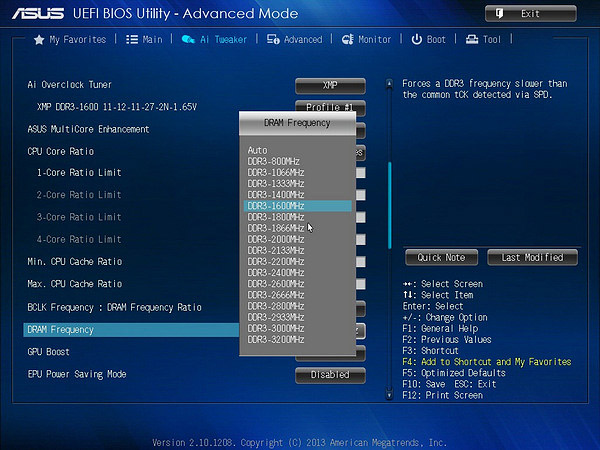

Множник частоти пам'яті дозволяє встановлювати частоту від 800 до 3200 МГц, хоча в специфікації зазначена лише підтримка модулів з максимальною частотою 1600 МГц.

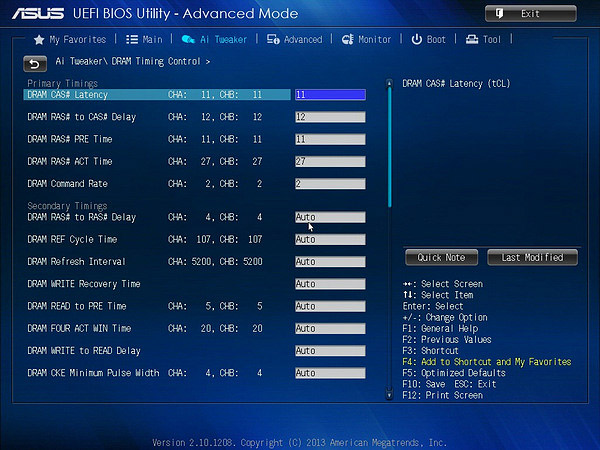

Також, при необхідності, можна одержати доступ до регулювань затримок пам'яті.

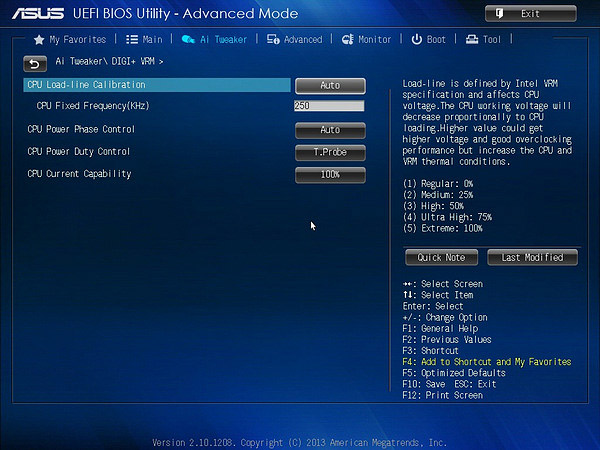

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою системою живлення DIGI+.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр	Назва меню	Діапазон	Крок
Частота системної шини	BCLK Frequency	100:133 100:100
Частота оперативної пам'яті	Memory Frequency	3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800, 1600, 1400, 1333, 1066, 800
Таймінги оперативної пам'яті	DRAM Timing	CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Laency
	Min. CPU Cache Ratio Limit	8 – MAX	1
	Max CPU Cache Ratio Limit	8 – MAX	1
Фіксована частота процесора	CPU Fixed Frequency(kHz)	200 - 350	50
	CPU Integrated VR Current Limit	0,125 – 1023,875	0,125
	Power Fast Ramp Response	0,00 – 1,50	0,001
	Power Saving Level 1 Threshold	0 – 80	1
	Power Saving Level 2 Threshold	0 – 50	1
	Power Saving Level 3 Threshold	0 – 30	1
Обсяг пам'яті, яка виділяється для потреб графічного ядра процесора	iGPU Memory	Auto, 32, 64, 96, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416, 448, 480, 512, 1024
Напруга на процесорі	CPU Core Voltage Override	0,001 – 1,920	0,001
	CPU Cache Voltage Override	0,001 – 1,920	0,001
Напруга на системному агенті	CPU System Agent Voltage Offset	0,001 – 0,999	0,001
	CPU Analog I/O Voltage Offset	0,001 – 0,999	0,001
	CPU Digital I/O Voltage Offset	0,001 – 0,999	0,001
Вхідна напруга на процесорі	CPU Input Voltage	0,800 – 2,700	0,010
Напруга на модулях оперативної пам'яті	DRAM Voltage	1,18500 – 1,80000	0,00500
Напруга на чіпсеті	PCH Core Voltage	0,73500 – 1,50000	0,00500
	PCH VLX Voltage	1,18500 – 2,13500	0,00500
	DRAM CTRL REF Voltage	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHA	0.39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHB	0.39500 – 0,63000	0,00500

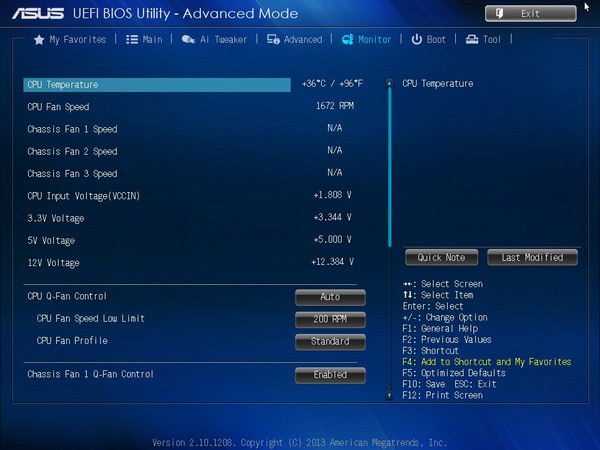

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, а також швидкістю обертання встановлених вентиляторів.

Додатково в даному розділі можна стежити за:

• напругою на ядрі процесора;
• напругою на лініях живлення +12В, +5В і +3,3В.

На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована.

Окремо варто відзначити можливість зняття «скріншотів» в BIOS і підтримку російської мови.

Можливості розгону

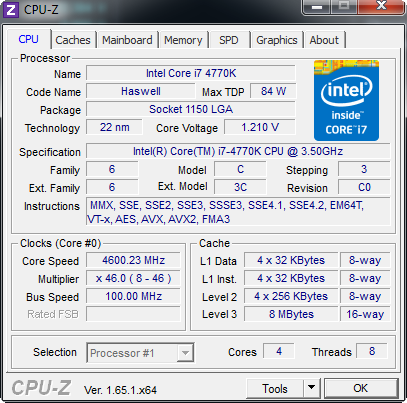

За підсумками ручного розгону процесора Intel Core i7-4770K, шляхом збільшення множника до 46х і напруги до 1,210 В, його стабільна робоча частота склала 4600 МГц, що є стандартним результатом для якісної материнської плати.

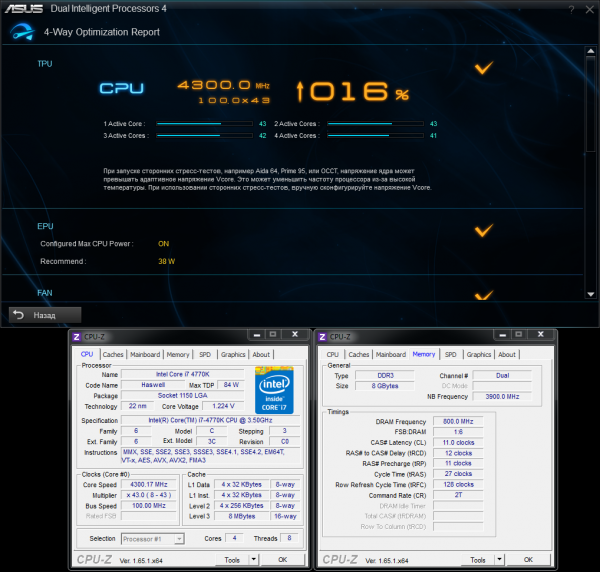

За допомогою утиліти ASUS AI Suite III і функції автоматичного розгону нам вдалося досягнути значення 4300 МГц при напрузі 1,224 В, що не можна назвати видатним результатом, однак у якості функції, доступної навіть новачку, вона цілком має право на життя.

Тестування

Для перевірки можливостей материнської плати ASUS H87M-PRO використовувалося наступне обладнання:

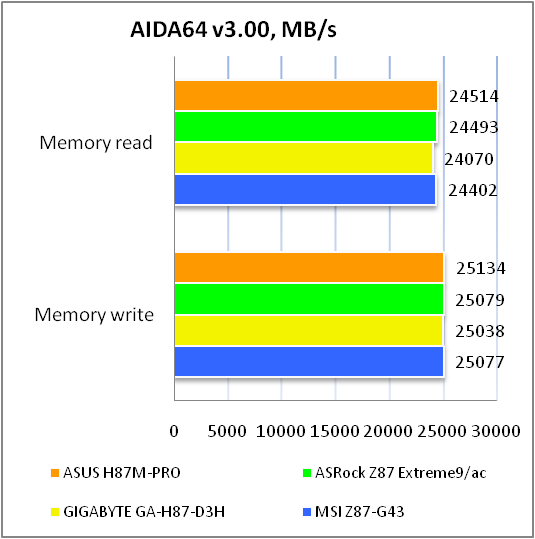

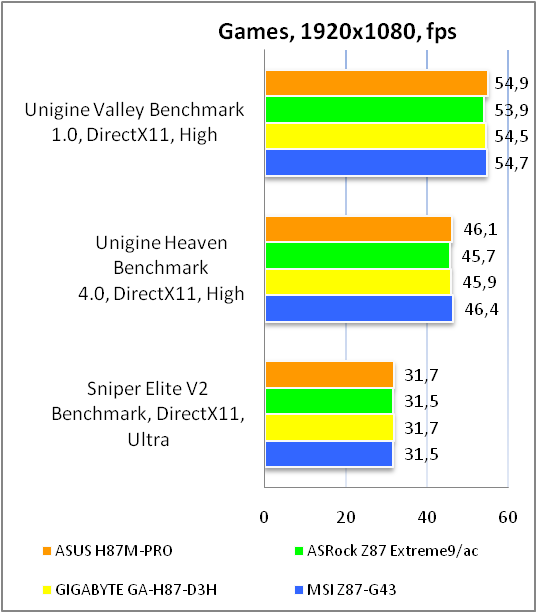

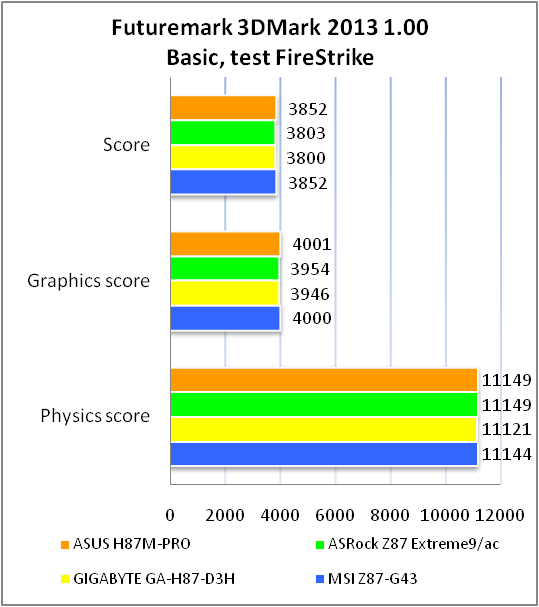

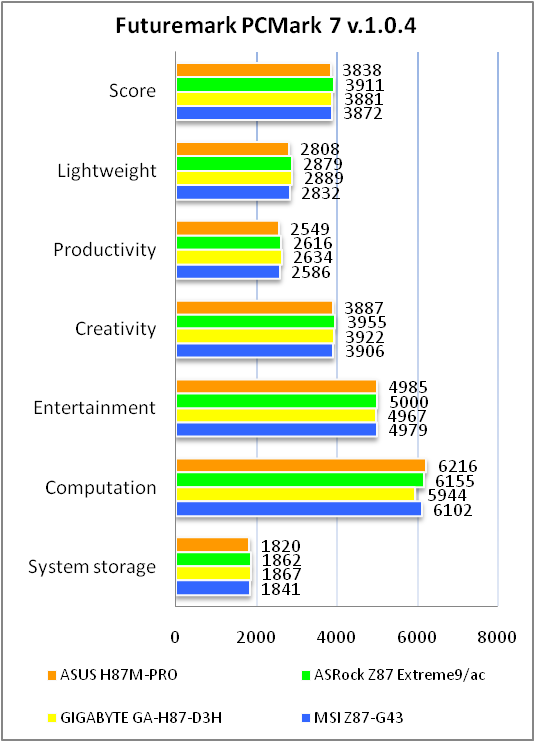

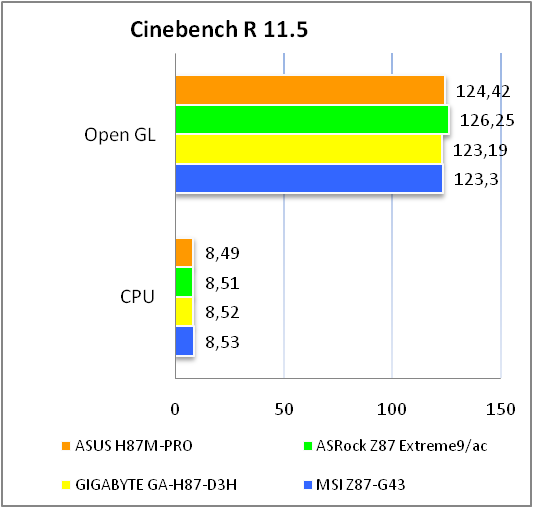

Результати тестів

Судячи з результатів тестування, новинка від ASUS ні в чому не поступається конкуруючим рішенням від GIGABYTE, MSI і ASRock, що підтверджує відмінну якість виконання материнської плати та високий рівень оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC892

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

У підсумку, інтегрований кодек Realtek ALC892 демонструє дуже хороші результати роботи, яких вам буде цілком достатньо для повсякденного використання.

Висновки

Материнська плата ASUS H87M-PRO буде відмінним вибором для складання компактної продуктивної системи із найширшим колом завдань. Основними перевагами героїні нашого огляду є: цифрова система живлення, велика кількість портів USB 3.0 і SATA 6 Гбіт/с, відмінне компонування інтерфейсної панелі, а також доступна вартість.

Окремого згадування заслуговує відповідність новинки концепції 5X PROTECTION, завдяки якій ASUS H87M-PRO має підвищену надійність і захист від пошкоджень, викликаних електростатикою, надструмом або коротким замиканням.

У якості особливостей можна відзначити не найоптимальніший варіант реалізації технології AMD CrossFireX за схемою х16+х4 і обмеження одночасного використання роз’єму PCI Express 2.0 x16 і двох слотів PCI Express x1. В іншому ж, ASUS H87M-PRO однозначно гідна вашої уваги, у випадку якщо ви вибираєте якісну та недорогу материнську плату для складання компактного продуктивного ПК із однією відеокартою.

Переваги:

• цифрова система живлення DIGI+;
• поліпшена елементна база та відповідність концепції 5X PROTECTION для більш надійної й стабільної роботи материнської плати;
• підтримка великої кількості портів USB 3.0 і SATA 6 Гбіт/с;
• використання якісного аудіокодека;
• зручне компонування інтерфейсної панелі з підтримкою чотирьох відеоінтерфейсів і двох портів eSATA;
• підтримка ряду корисних фірмових технологій: MemOK!, USB Charger+, USB 3.0 Boost, Network iControl та інших.

Особливості:

• реалізація AMD CrossFireX у режимі х16+х4;
• обмеження при одночасному використанні одного роз’єму PCI Express 2.0 x16 та двох слотів PCI Express x1.
