Огляд і тестування материнської плати ASUS H81T

UEFI BIOS

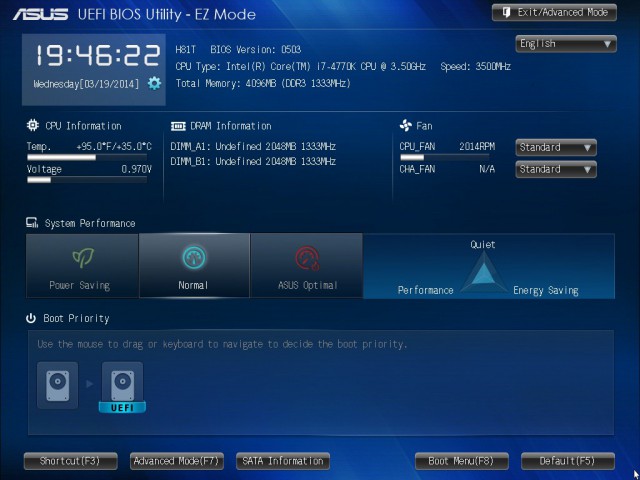

Материнська плата ASUS H81T використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS відображається моніторинг температур і напруг на лініях блока живлення та процесора. Також у цьому розділі можна подивитися версію BIOS, модель процесора й обсяг встановленої оперативної пам'яті.

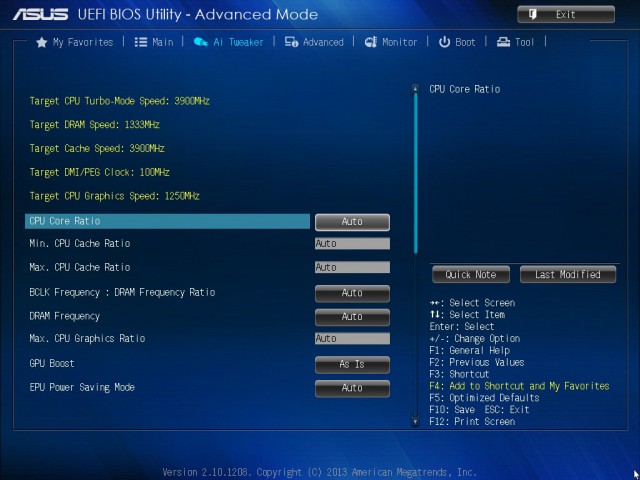

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».



Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 1600 МГц.



Також при необхідності можна одержати доступ до регулювань затримок пам'яті.



В окремому підрозділі згруповані налаштування напруги на ключових компонентах системи.

Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:

Параметр	Назва меню	Діапазон	Крок
Частота оперативної пам'яті	Memory Frequency	1600, 1400, 1333, 1066, 800
Таймінги оперативної пам'яті	DRAM Timing	CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency
	Min. CPU Cache Ratio	8 – MAX	1
	Max CPU Cache Ratio	8 – MAX	1
	Max GPU Graphics Ratio	8 – MAX	1
	Long Duration Package Power Limit	1 – 4096	1
	Package Power Time Window	1 - 127	1
	Short Duration Package Power Limit	1 - 4096	1
	CPU Integrated VR Current Limit	0,125 – 1023,875	0,125
	Power Fast Ramp Response	0,00 – 1,50	0,001
	Power Saving Level 1 Threshold	0 – 80	1
	Power Saving Level 2 Threshold	0 – 50	1
	Power Saving Level 3 Threshold	0 – 30	1
	CPU Cache Voltage Override	0,001 – 1,920	0,001
	CPU Core Voltage Override	0,001 – 1,920	0,001
Допустиме відхилення від встановленої напруги на системному агенті	CPU System Agent Voltage Offset	0,001 – 0,999	0,001
	CPU Analog I/O Voltage Offset	0,001 – 0,999	0,001
	CPU Digital I/O Voltage Offset	0,001 – 0,999	0,001
Вхідна напруга на процесорі	CPU Input Voltage	0,800 – 3,040	0,010
Напруга на модулях оперативної пам'яті	DRAM Voltage	1,18500 – 1,80000	0,005
	DRAM CTRL REF Voltage	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHA	0.39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHB	0.39500 – 0,63000	0,00500





У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та за швидкістю обертання встановлених вентиляторів. Додатково в даному розділі можна стежити за напругою на ядрі процесора й на лініях живлення +12В, +5В і +3,3В.

На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована. Окремо варто відзначити можливість зняття «скріншотів» в BIOS і підтримку російської мови.

Можливості розгону



Розгін процесорів на даній платі не підтримується. Система при спробі здійснити автоматичний розгін просто встановила максимальний Turbo-множник для процесора Intel Core i7-4770K. Це пояснюється цільовим призначенням новинки: у компактних корпусах складно реалізувати якісну систему охолодження для відведення надлишку тепла при роботі на підвищених частотах, тому й функція оверклокінгу не реалізована.

Тестування

Для перевірки можливостей материнської плати ASUS H81T використовувалося наступне обладнання:

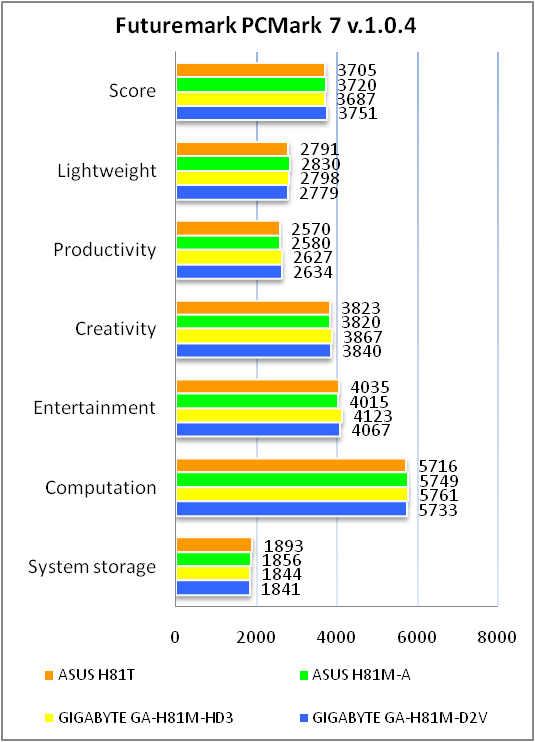

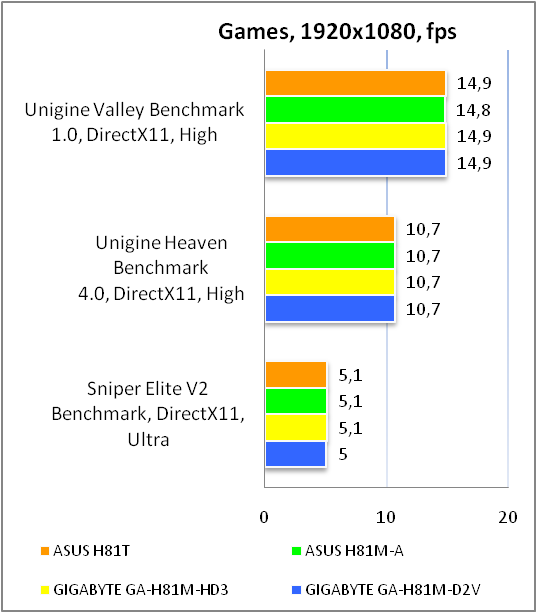

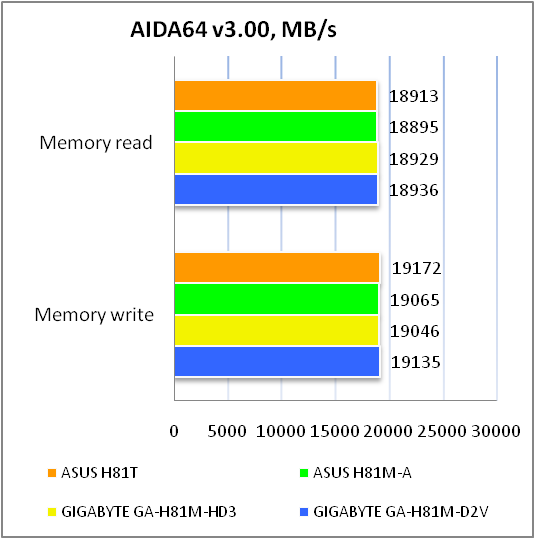

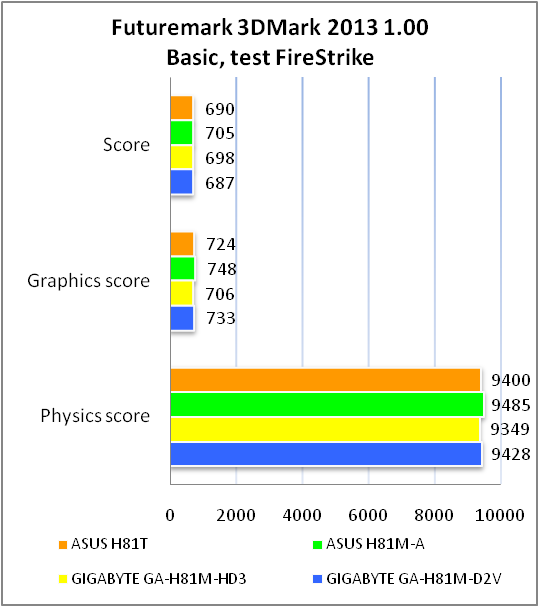

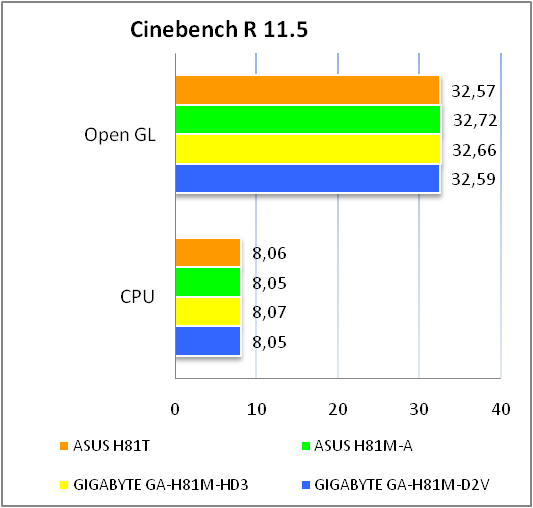

Результати тестів





















Як бачимо, результати тестування ASUS H81T практично не відрізняються від таких для інших конкурентних аналогів. Усе це говорить нам про добір хорошої елементної бази, якісне виготовлення новинки та ретельне налаштування параметрів BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

На жаль, у зв'язку з відсутністю на ASUS H81T лінійного аудіовходу, протестувати роботу звукової підсистеми нам не вдалося, однак можемо відзначити, що аудіокодек Realtek ALC887 уже давно добре зарекомендував себе на ринку. Він здатний забезпечити гідну якість відтворення звуку.

Висновки

Ось і підійшло до кінця наше знайомство з материнською платою ASUS H81T, яка створена у форматі Thin Mini-ITX для використання в складі моноблоків та інших ультракомпактних десктопних систем. Вона є досить специфічною, але разом з тим цікавою моделлю.

Серед ключових її переваг слід виділити підтримку сучасного чіпсету та нових процесорів (Intel Haswell), хороше оснащення, широкі можливості підключення найрізноманітніших накопичувачів, підтримку сучасних портів SATA 6 Гбіт/с і USB 3.0, а також хороше компонування інтерфейсної панелі, яка містить у собі відеовихід HDMI з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD).

Окремо відзначимо досить продумане компонування, а також високу якість елементної бази та загального виконання.

Серед особливостей ASUS H81T заслуговують на увагу обмежений максимальний обсяг оперативної пам'яті (16 ГБ) і обмеження підключення зовнішньої акустики.

У підсумку материнська плата ASUS H81T є досить цікавим пристроєм у своєму сегменті, який порадує покупця підтримкою необхідних функціональних можливостей.

Переваги:

• надійна цифрова підсистема живлення;
• поліпшена елементна база та підтримка ряду захисних запобіжників;
• підтримка портів USB 3.0, SATA 6 Гбіт/с, eSATA і mSATA;
• хороше компонування інтерфейсної панелі;
• підтримка ряду корисних фірмових технологій;
• наявність відеовиходу HDMI з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD);
• доступна вартість.

Особливості:

• два SO-DIMM-слоти для встановлення модулів оперативної пам'яті.
