Огляд і тестування материнської плати ASUS H81I-PLUS

Продовжуючи знайомство з компактними та доступними материнськими платами компанії ASUS, ми поговоримо про ASUS H81I-PLUS. Ця модель виконана у форм-факторі Mini-ITX на основі чіпсету Intel H81 Express. Дослідивши характеристики новинки, можна зробити попередній висновок про доцільність складання на її основі компактної мультимедійної системи, ігрового ПК із однією відеокартою або невеликого домашнього сервера.

Що ж стосується вартості, то, через компактність друкованої плати та підвищену складність виробництва, придбати новинку можна в середньому трохи менше ніж за 100 доларів США, що орієнтовно на 25 доларів США вище, аніж вартість схожих рішень формату microATX.

Давайте ж перейдемо безпосередньо до огляду ASUS H81I-PLUS і з'ясуємо, що саме здатна запропонувати новинка покупцям у даному ціновому сегменті.

Специфікація материнської плати ASUS H81I-PLUS:

Виробник	ASUS
Модель	H81I-PLUS (rev 1.02)
Чіпсет	Intel H81 Express
Процесорний роз’єм	Socket LGA1150
Підтримувані процесори	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого покоління
Частота використовуваної пам'яті	1600 / 1333 / 1066 МГц
Підтримка пам'яті	2 x DDR3 DIMM-слоти з підтримкою до 16 ГБ пам'яті
Слоти розширення	1 x PCI Express 2.0 x16
Дискова підсистема	Чіпсет Intel H81 Express підтримує: 2 x SATA 6 Гбіт/с 2 x SATA 3 Гбіт/с
LAN	1 x Realtek 8111G (10/100/1000 Мб/с)
Звукова підсистема	Кодек Realtek ALC887 2 / 4 / 5.1 / 7.1-канальний звук S/PDIF Out
Живлення	24-контактний роз’єм живлення ATX 4-контактний роз’єм живлення ATX12V
Вентилятори	1 x роз’єм вентилятора CPU (4-контактний) 1 x роз’єм системного вентилятора (4-контактний)
Охолодження	Алюмінієвий радіатор на чіпсеті
Зовнішні порти I/O	1 х DVI-D 1 x D-Sub 1 x HDMI 1 x LAN (RJ45) 2 x USB 3.0 4 x USB 2.0 3 x аудіопорти 1 х PS/2 (миша або клавіатура)
Внутрішні порти I/O	1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний) 2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 2 x SATA 6 Гбіт/с 2 x SATA 3 Гбіт/с 1 x S/PDIF Out 1 х роз’єм TPM 1 x конектор виведення звуку на передню панель 1 x блок конекторів передньої панелі 1 x джампер для скидання CMOS
BIOS	64 Мбіт AMI UEFI BIOS PnP, DMI2.0, SM BIOS 2.7, ACPI 2.0а
Комплектація	посібник користувача брошура з описом гарантії диск із драйверами та утилітами 2 x кабелі SATA 1 х заглушка інтерфейсної панелі
Форм-фактор, розміри	Mini-ITX 170 х 170 мм
Сайт виробника	ASUS Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Asus+H81I-PLUS

Упаковка та комплектація

Новинка постачається в компактній, але разом з тим досить глибокій коробці зі щільного картону. Традиційно лицьова сторона прикрашена поліграфією в жовто-чорних тонах. З корисної інформації виділимо найменування моделі та компанії-виробника, підтримку Windows 8.1, наявність відеовиходу HDMI на інтерфейсній панелі з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD).

У нижній частині зосереджений ряд піктограм, які свідчать про наступні переваги:

• Забезпечення захисту від електростатичних розрядів.
• Застосування винятково японських твердотільних конденсаторів з підвищеним терміном служби (до 5000 годин при температурі 105°С).
• Підтримку посиленої конструкції інтерфейсной панелі, яка виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому. Вона має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою.
• Використання цифрових ШІМ-контролерів для керування підсистемами живлення центрального процесора та модулів оперативної пам'яті, які застосовуються відповідно до фірмової концепції DIGI+ VRM.
• У комплекті з материнською платою постачається фірмове ПЗ, за допомогою якого можна виконувати тонке налаштування ряду параметрів системи не заходячи в BIOS.

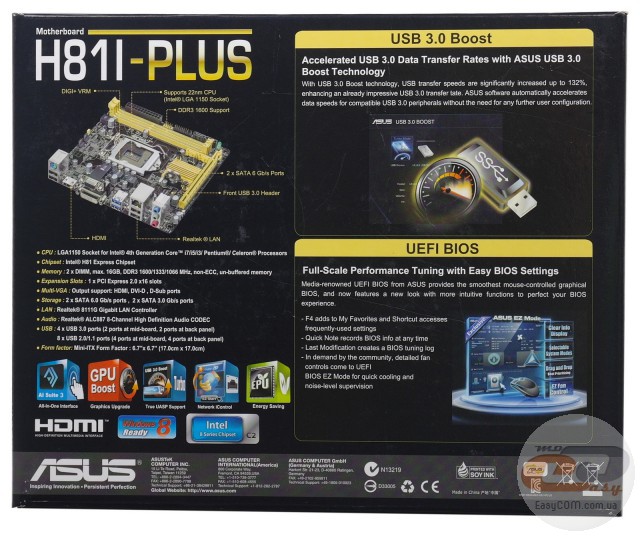

Через обмежену компактними розмірами вільну площу, зворотна сторона упаковки ASUS H81I-PLUS несе на собі тільки схематичне зображення материнської плати, її коротку технічну специфікацію та згадування про ряд підтримуваних технологій:

• GPU Boost – функція автоматичного розгону інтегрованого в процесор графічного ядра, яка дозволяє збільшити його продуктивність аж до 30%.
• USB 3.0 Boost – для прискорення роботи інтерфейсу USB 3.0 реалізована підтримка протоколу UASP.
• Network iControl – за допомогою комплектного ПЗ можна в режиму реального часу контролювати мережеву активність ПК, а також встановлювати кожній програмі пріоритет на доступ до мережевих ресурсів.

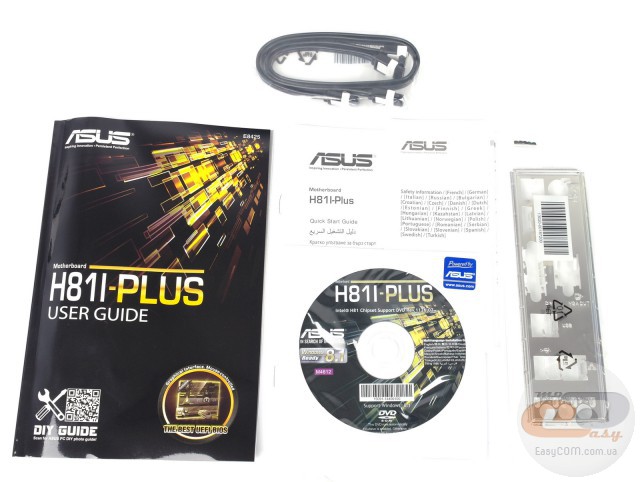

Комплект поставки ASUS H81I-PLUS виглядає наступним чином:

• диск із драйверами та утилітами;
• інструкція користувача;
• два SATA-шлейфи;
• заглушка інтерфейсної панелі.

Даного набору аксесуарів буде цілком достатньо більшості користувачів для монтажу всієї системи. Також не варто забувати, що перед нами одна із найдоступніших Mini-ITX-материнських плат компанії ASUS, тому від комплекту поставки не варто очікувати великої різноманітності.

Дизайн і особливості плати

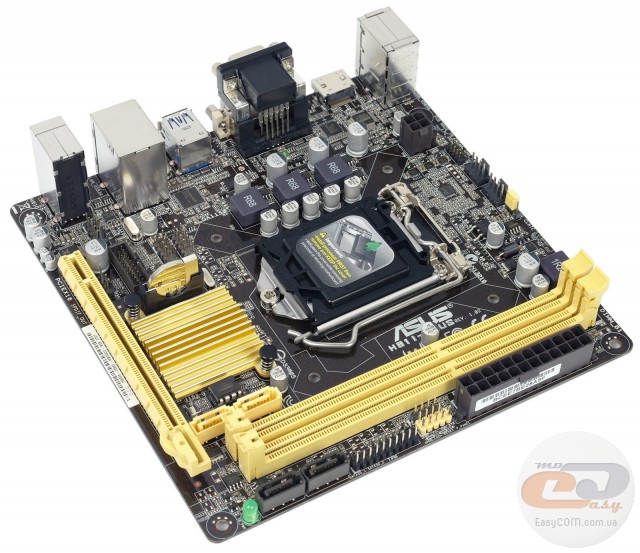

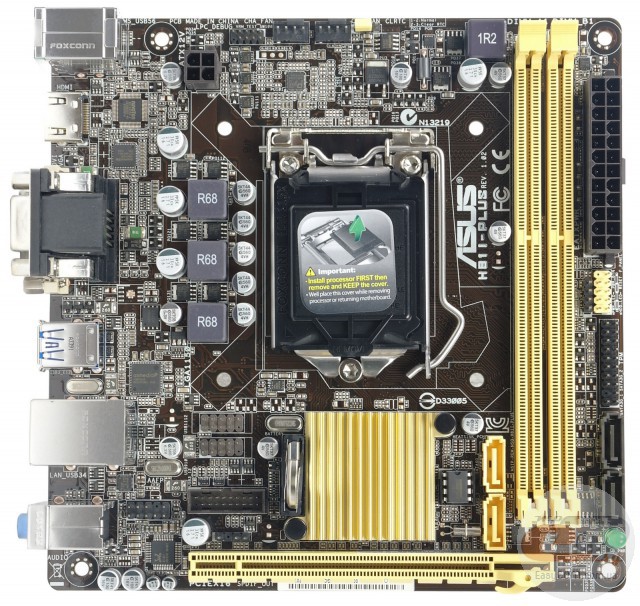

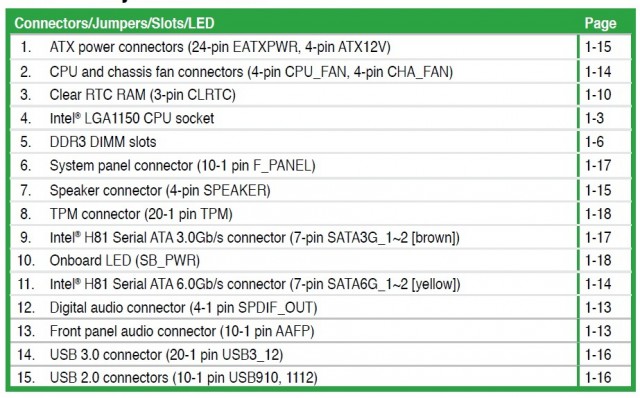

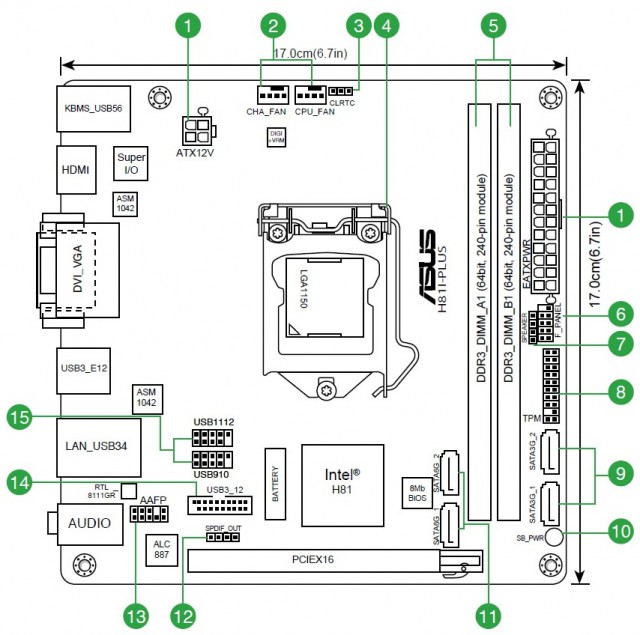

ASUS H81I-PLUS виконана на текстоліті темно-коричневого кольору формату Mini-ITX з високою щільністю розташування компонентів. Новинка пофарбована переважно в темні і яскраво-жовті тони, що характерно для сучасних моделей компанії ASUS. Усі її внутрішні компоненти та роз’єми розташовані на оптимальних місцях, що сприяє легкому складанню системи навіть у найкомпактніших корпусах HTPC. Окремо відзначимо, що для більшої зручності DIMM-слоти оснащені засувками тільки з одного боку, а для економії вільного простору батарейка BIOS встановлена перпендикулярно поверхні плати.

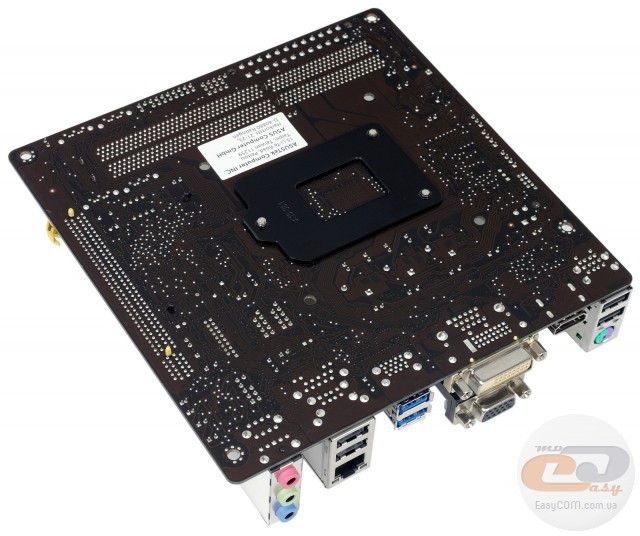

Зворотна сторона текстоліту зустрічає нас звичною опорною пластиною процесорного роз’єму та пластиковими кліпсами кріплення єдиного радіатора системи охолодження. Незважаючи на компактні розміри плати, усі елементи підсистеми живлення розташовані на лицьовій стороні.

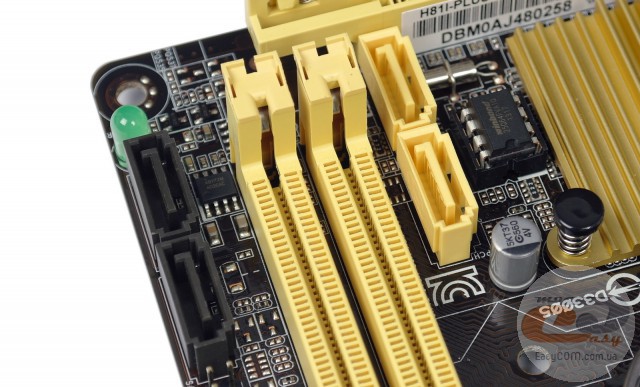

Для підключення накопичувачів тестована новинка обладнана чотирма портами SATA, розташованими перпендикулярно поверхні текстоліту. Два з них жовтого кольору відповідають стандарту SATA 6 Гбіт/с, а два чорного - SATA 3 Гбіт/с. Усі вони реалізовані силами набору системної логіки Intel H81 Express.

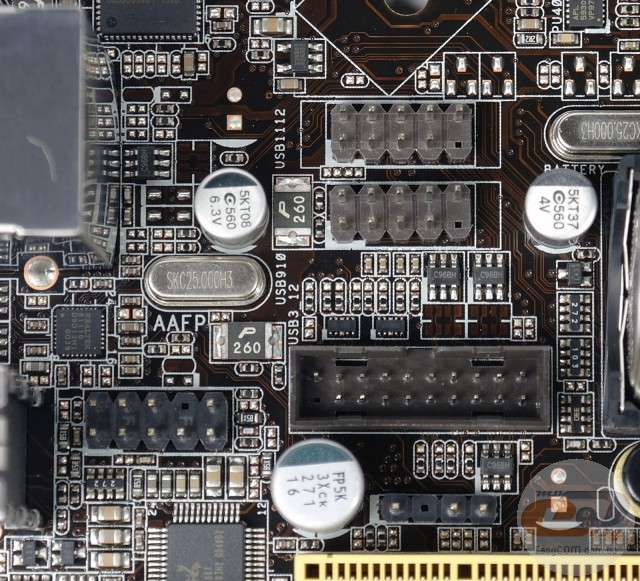

За інтерфейсною панеллю знаходяться наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, дві колодки для активації портів USB 2.0 і одна для підключення виносної панелі з інтерфейсами USB 3.0.

Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі. Мікросхема Intel H81 Express також забезпечує коректну роботу двох внутрішніх портів USB 3.0. А от два порти USB 3.0 на інтерфейсній панелі функціонують завдяки контролеру ASMedia ASM1042A.

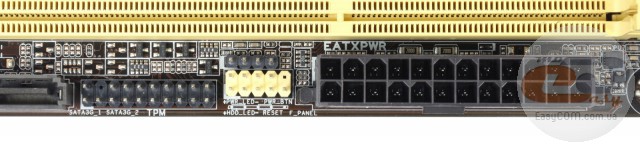

На правій стороні друкованої плати, крім стандартного 24-контактного роз’єму живлення, знаходяться: колодка підключення фронтальної панелі, роз’єм TPM і конектор системного динаміка.

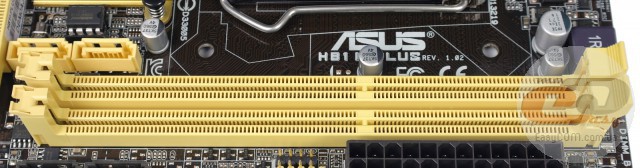

Материнська плата ASUS H81I-PLUS оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками тільки з одного боку. Враховуючи особливості чіпсету, підтримується тільки один роз’єм на канал, що в підсумку дає нам двоканальний режим з максимальним обсягом пам'яті 16 ГБ. Цього буде цілком достатньо для вирішення повсякденних завдань у системах початкового рівня. Також відзначимо, що тактова частота використовуваних модулів може досягати максимум 1600 МГц.

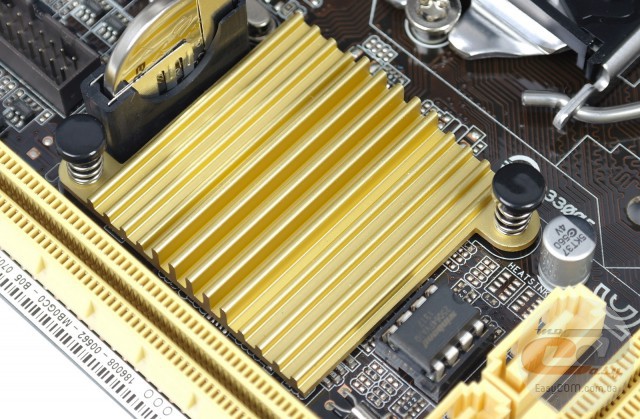

Єдиний радіатор моделі ASUS H81I-PLUS закріплений на текстоліті за допомогою пластикових підпружинених кліпс. Він здійснює відведення тепла від мікросхеми Intel H81 Express. У процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсету – 35,3°C;
• елементи підсистеми живлення процесора – 47,2°C.

Подібні результати можна сміливо назвати хорошими. Вам не доведеться турбуватися про перегрівання ключових компонентів материнської плати навіть у найкомпактнішому системному блоці.

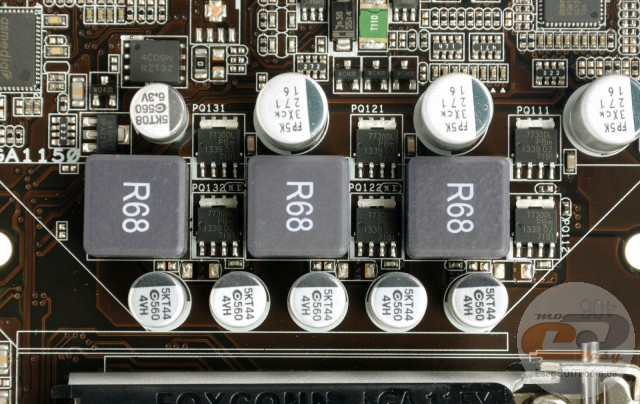

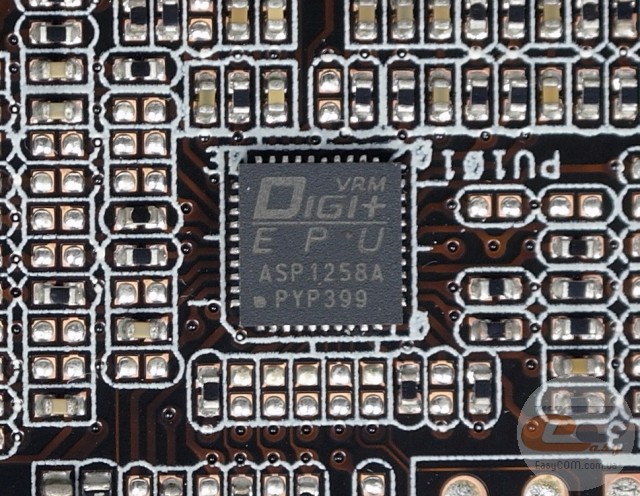

Живлення процесора здійснюється за 3-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1258A із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Всі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються японські твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 4-контактний роз’єми.

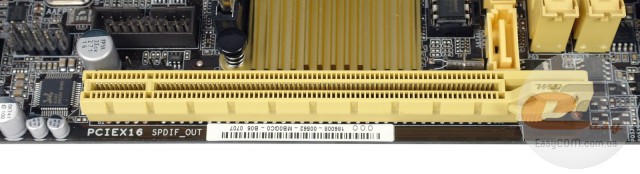

Можливості розширення функціональності материнської плати ASUS H81I-PLUS представлені одним слотом PCI Express 2.0 x16. Його цілком достатньо для компактної мультимедійної системи, у якій встановлення дискретної відеокарти може й не знадобитися зовсім. Справа в тому, що в наявності є дуже непоганий набір відеовиходів, та й можливостей інтегрованого графічного ядра в процесорах Intel Core четвертого покоління цілком достатньо для повсякденного використання.

Якщо ж розглядати варіант складання компактної ігрової системи на основі цієї новинки, то непоганим рішенням буде відеокарта ASUS GeForce GTX 760 DirectCU Mini OC, яка не тільки має ідеальні габарити для HTPC, але і є досить продуктивним графічним адаптером для ігор.

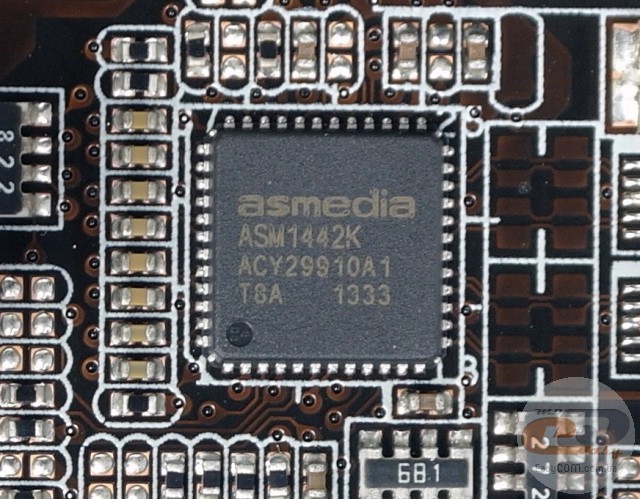

Для реалізації можливостей інтегрованого в процесор графічного ядра у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub. Перемикання між ними здійснюється силами мікросхеми ASMedia ASM1442K.

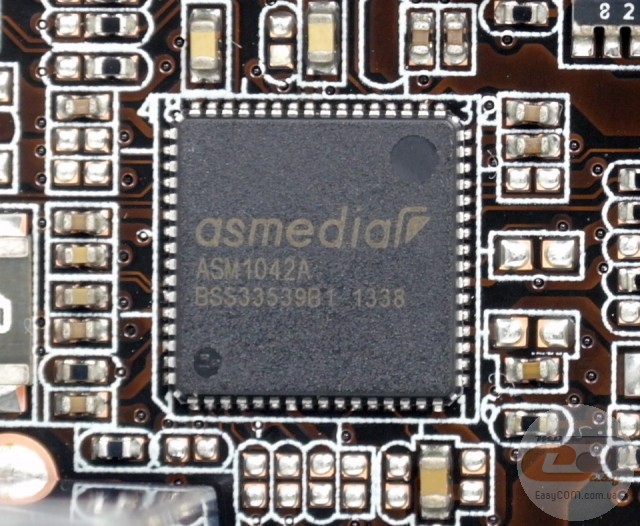

Робота двох додаткових портів USB 3.0, розташованих на інтерфейсній панелі, реалізована за допомогою контролера ASMedia ASM1042А.

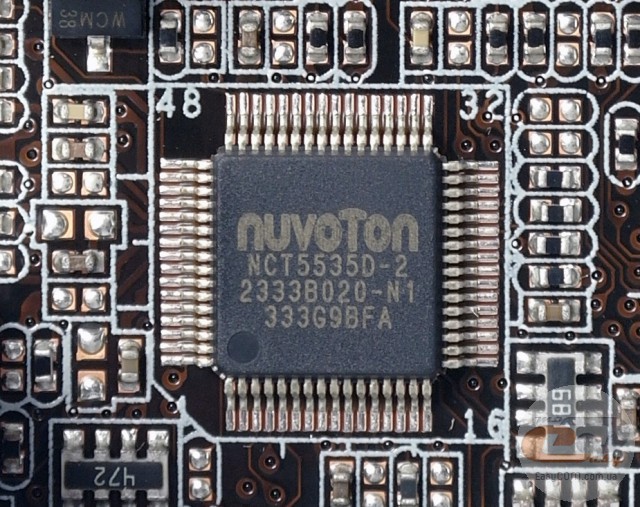

Можливості Multi I/O реалізовані на основі мікросхеми NUVOTON NCT5535D-2, яка керує роботою системного вентилятора, портом PS/2, а також забезпечує моніторинг.

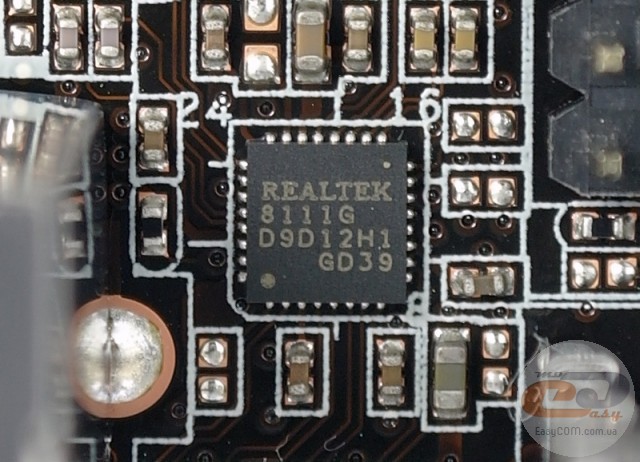

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111G.

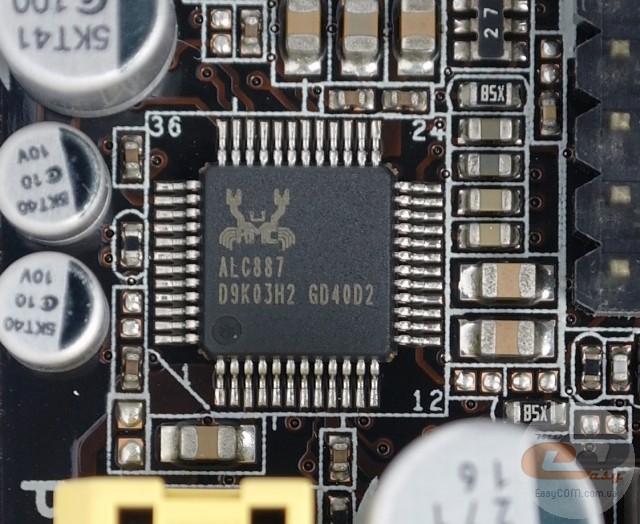

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

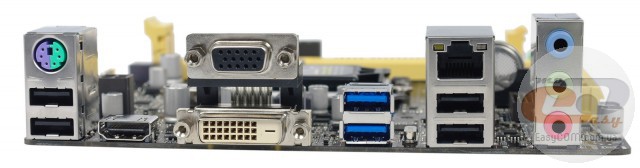

Як ми вже згадували на початку огляду, інтерфейсна панель новинки виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому, що робить її більш зносостійкою. Вона містить у собі наступні порти:

• 1 x HDMI;
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x PS/2 для підключення мишки або клавіатури;
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 4 x USB 2.0;
• 3 x аудіопорти.

Назвати подібну конфігурацію ідеальної для HTPC заважає тільки незручне підключення багатоканальної акустики, адже для цього доведеться задіяти роз’єми передньої панелі. На щастя, завдяки наявності відмінного набору відеовиходів ви завжди зможете зайняти єдиний слот розширення якісною звуковою платою або просто передавати багатоканальний звук за допомогою кабелю HDMI.

Можливості організації охолодження усередині системного корпусу в ASUS H81I-PLUS досить стандартні. Є два 4-контактні роз’єми для підключення вентиляторів, один з яких служить для охолодження CPU, у той час як інший призначений для системної вертушки.

UEFI BIOS

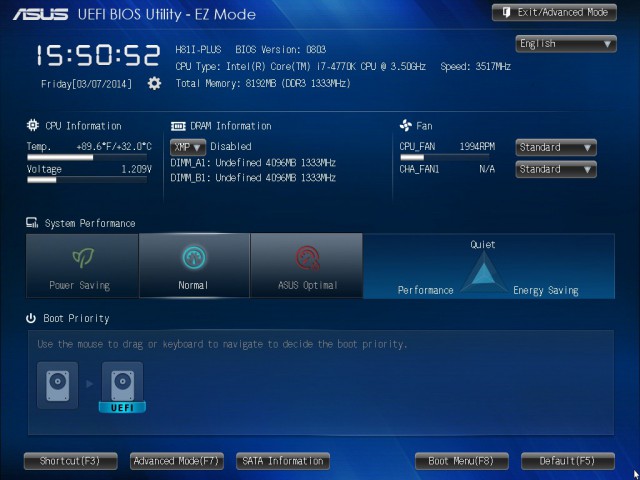

Материнська плата ASUS H81I-PLUS використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS відображається моніторинг температур і напруг на лініях блока живлення та процесора. Також у цьому розділі можна подивитися версію BIOS, модель процесора та обсяг встановленої оперативної пам'яті.

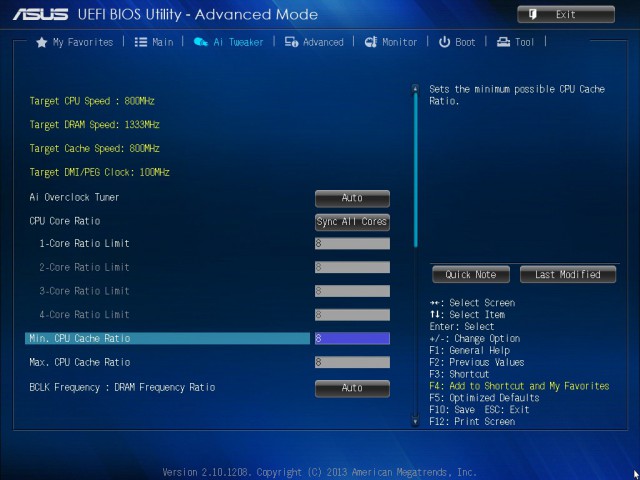

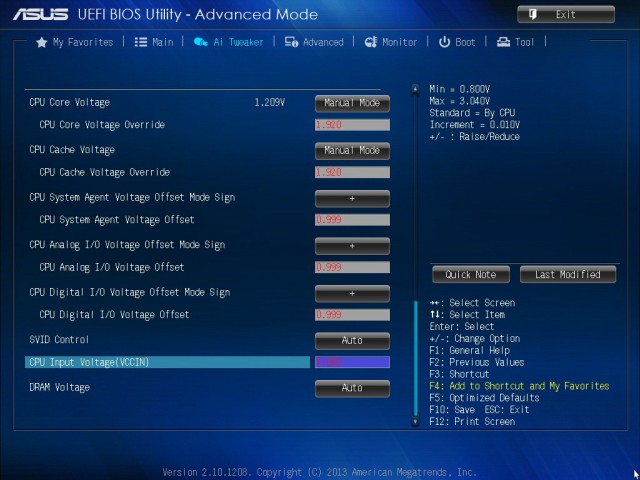

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 1600 МГц.

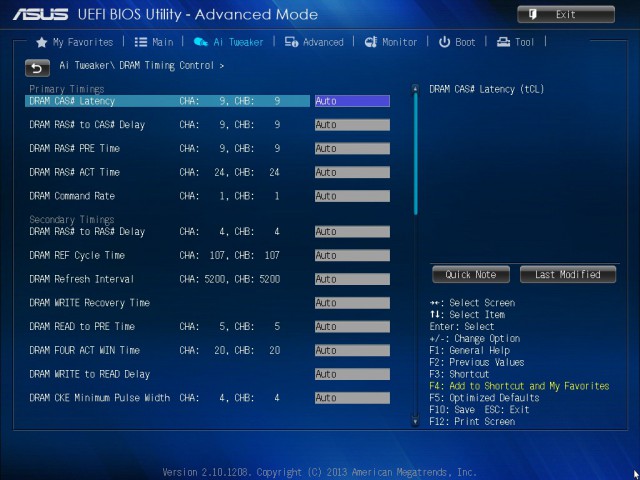

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+.

Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:

Параметр	Назва меню	Діапазон	Крок
Частота оперативної пам'яті	Memory Frequency	1600, 1333, 1066, 800
Таймінги оперативної пам'яті	DRAM Timing	CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency
	Min. CPU Cache Ratio	8 – MAX	1
	Max CPU Cache Ratio	8 – MAX	1
Частота роботи ШІМ-контролера перетворювача живлення процесора	CPU Fixed Frequency (KHz)	200 – 350	50
	Long Duration Package Power Limit	1 – 4096	1
	Package Power Time Window	1 - 127	1
	Short Duration Package Power Limit	1 - 4096	1
	CPU Integrated VR Current Limit	0,125 – 1023,875	0,125
	Power Fast Ramp Response	0,00 – 1,50	0,001
	Power Saving Level 1 Threshold	0 – 80	1
	Power Saving Level 2 Threshold	0 – 50	1
	Power Saving Level 3 Threshold	0 – 30	1
	CPU Cache Voltage Override	0,001 – 1,920	0,001
	CPU Core Voltage Override	0,001 – 1,920	0,001
Допустиме відхилення від встановленої напруги на системному агенті	CPU System Agent Voltage Offset	0,001 – 0,999	0,001
	CPU Analog I/O Voltage Offset	0,001 – 0,999	0,001
	CPU Digital I/O Voltage Offset	0,001 – 0,999	0,001
Вхідна напруга на процесорі	CPU Input Voltage	0,800 – 3,040	0,010
Напруга на модулях оперативної пам'яті	DRAM Voltage	1,50 – 1,65

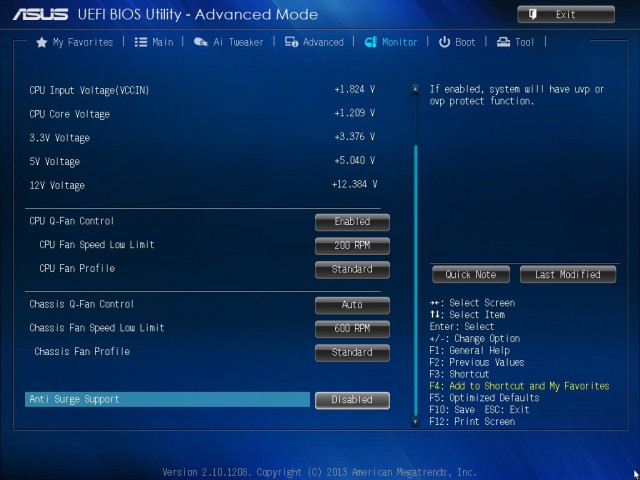

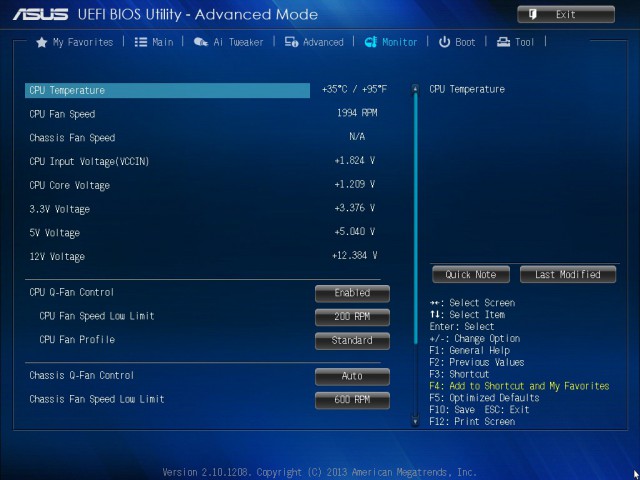

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково в даному розділі можна стежити за напругою на ядрі процесора і на лініях живлення +12В, +5В і +3,3В.

На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована. Окремо варто відзначити можливість зняття «скріншотів» в BIOS і підтримку російської мови.

Можливості розгону

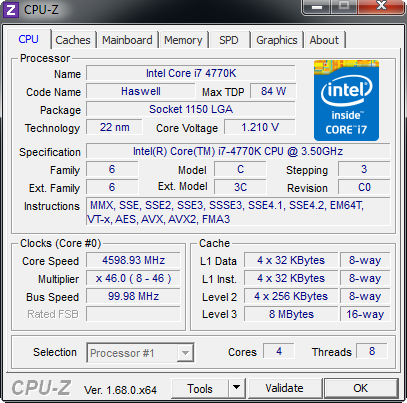

В ручному режимі, за допомогою простого збільшення множника, вдалося досягнути стабільної роботи системи при частоті тестового процесора Intel Core i7-4770K 4600 МГц і напрузі 1,210 В. Це є вже звичним результатом для якісної материнської плати.

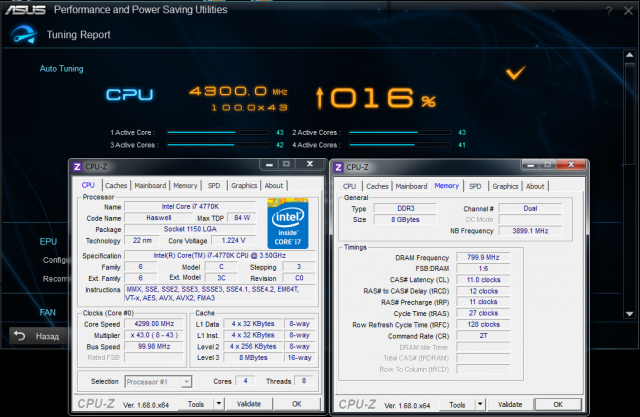

Використання можливостей автоматичному розгону за допомогою комплектного ПЗ ASUS AI Suite III дозволило підвищити частоту процесора до 4300 МГц при напрузі 1,224 В. При цьому частота оперативної пам'яті автоматично піднімається до максимально можливого значення для цієї новинки – DDR3-1600 МГц.

У підсумку можливість одержати додатковий приріст продуктивності шляхом розгону процесора з розблокованим множником, звичайно ж, є безсумнівною перевагою цієї новинки. Однак цільове використання ASUS H81I-PLUS в якості основи для оверклокерської системи малоймовірно, оскільки для цього краще підходять рішення на основі чіпсету Intel Z87 Express. Тому функцію розгону в цьому випадку варто розглядати тільки в якості приємного бонусу.

Тестування

Для перевірки можливостей материнської плати ASUS H81I-PLUS використовувалося наступне обладнання:

Результати тестів

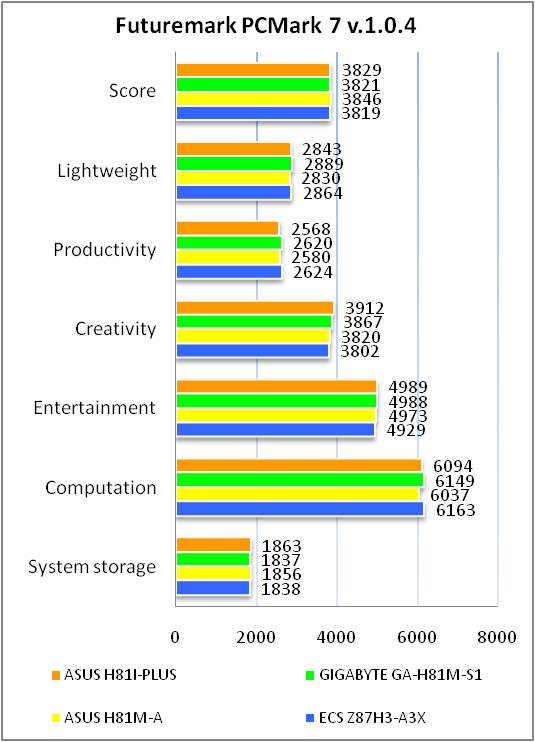

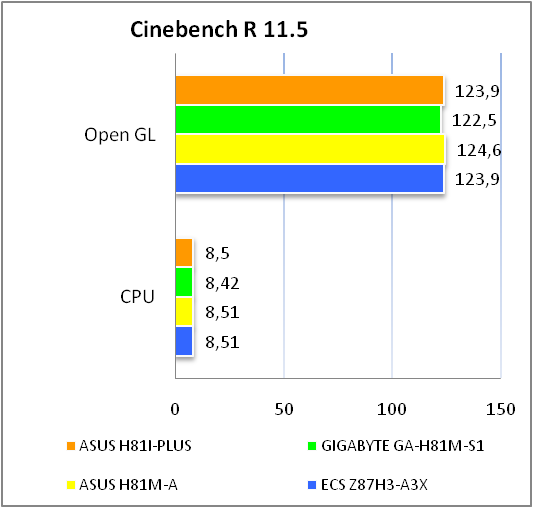

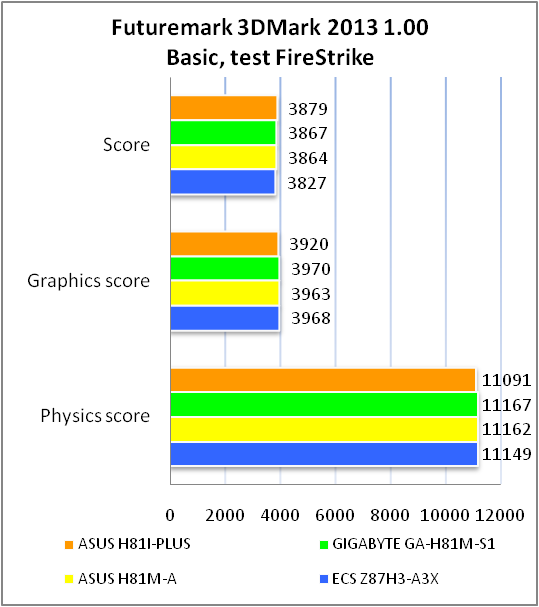

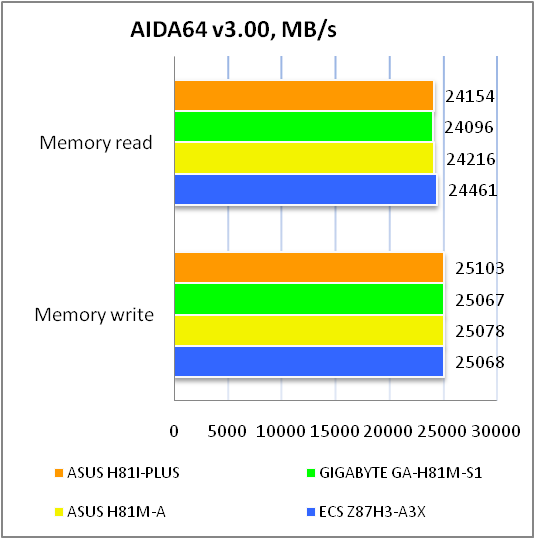

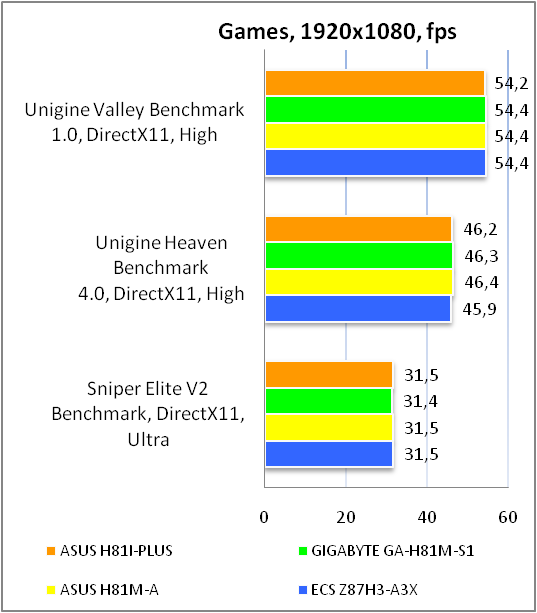

Як бачимо, результати тестування ASUS H81I-PLUS практично не відрізняються від таких для інших конкурентних аналогів. Усе це говорить нам про добір хорошої елементної бази, якісне виготовлення новинки та ретельне налаштування параметрів BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Модель ASUS H81I-PLUS має хорошу якість звуку, якої буде цілком достатньо для мультимедійної системи.

Висновки

За підсумками нашого знайомства з Mini-ITX-материнською платою ASUS H81I-PLUS, можна зробити цілком однозначний висновок, що компанії ASUS вдалося створити якісний і досить функціональний продукт для складання HTPC.

До основних переваг новинки, крім компактних габаритів і цілком доступної вартості, можна віднести підтримку сучасних портів SATA 6 Гбіт/с і USB 3.0, можливість розгону процесорів з розблокованим множником, а також хороше компонування інтерфейсної панелі, яка містить у собі відеовихід HDMI з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD). Окремої подяки компанія ASUS заслужила за турботу про зручність складання системи. Це проявляється в оснащенні DIMM-слотів засувками тільки з одного боку, а також у досить продуманому компонуванні набортних елементів, що забезпечує вільний доступ до всіх ключових вузлів.

Подбали інженери тайванської компанії й про надійність свого продукту, використавши в його основі якісну елементну базу та ряд необхідних запобіжників.

Серед особливостей ASUS H81I-PLUS варто виділити обмежений максимальний обсяг оперативної пам'яті (16 ГБ), а також незручне підключення багатоканальної акустики.

У підсумку материнська плата ASUS H81I-PLUS може бути сміливо рекомендована до купівлі для складання компактної мультимедійної або навіть ігрової системи з однією відеокартою.

Переваги:
