Огляд і тестування материнської плати ASUS H61M-PRO

Незважаючи на переможну ходу по ринку процесорів Intel четвертого покоління (мікроархітектура Intel Haswell), моделі другого та особливо третього покоління усе ще не втратили своєї актуальності. Цілком логічно, що під дану продукцію також необхідно випускати материнські плати з відповідним процесорним роз’ємом (Socket LGA1155), хоча, звичайно, уже не в такому різноманітному асортименті, як в 2013 році. Саме даною логікою й керувалася компанія ASUS, запропонувавши своїм клієнтам модель ASUS H61M-PRO - доступне і компактне рішення, виконане на основі набору системної логіки Intel H61 Express.

Героїня нашого огляду призначена в першу чергу для складання домашніх систем початкового рівня або офісних ПК. При середній вартості на момент написання огляду близько 55-60 доларів США, вона виглядає цілком виправданою покупкою.

Давайте ж згадаємо, яку функціональність мають материнські плати початкового рівня на чіпсеті Intel H61 Express:

Специфікація материнської плати ASUS H61M-PRO:

Виробник	ASUS
Модель	H61M-PRO (rev 1.01)
Чіпсет	Intel H61 Express
Процесорний роз’єм	Socket LGA1155
Підтримувані процесори	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron другого та третього покоління
Частота використовуваної пам'яті	2200* / 2133* / 2000* / 1866* / 1600 / 1333 / 1066 МГц * - O.C.
Підтримка пам'яті	2 x DDR3 DIMM-слоти з підтримкою до 16 ГБ пам'яті
Слоти розширення	1 x PCI Express 3.0 x16 1 x PCI Express 2.0 x1 1 x PCI
Дискова підсистема	Чіпсет Intel H61 Express підтримує: 4 x SATA 3 Гбіт/с
LAN	1 x Realtek 8111G (10/100/1000 Мб/с)
Звукова підсистема	Кодек Realtek ALC887 2 / 4 / 5.1 / 7.1-канальний звук S/PDIF Out
Живлення	24-контактний роз’єм живлення ATX 4-контактний роз’єм живлення ATX12V
Вентилятори	1 x роз’єм вентилятора CPU (4-контактний) 1 x роз’єм системного вентилятора (4-контактний)
Охолодження	Алюмінієвий радіатор на чіпсеті
Зовнішні порти I/O	1 х DVI-D 1 x D-Sub 1 x LPT 1 x LAN (RJ45) 4 x USB 2.0 3 x аудіопорти 2 х PS/2 (миша та клавіатура)
Внутрішні порти I/O	1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний) 2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 4 x SATA 3 Гбіт/с 1 x S/PDIF Out 1 х роз’єм COM 1 x конектор виведення звуку на передню панель 1 x блок конекторів передньої панелі 1 x джампер для скидання CMOS
BIOS	64 Мбіт AMI UEFI BIOS PnP, DMI2.0, SM BIOS 2.7, ACPI 2.0а, SLP3.0
Комплектація	посібник користувача брошура з описом гарантії диск із драйверами й утилітами 2 x кабелі SATA 1 х заглушка інтерфейсної панелі
Форм-фактор, розміри	microATX 234 х 178 мм
Сайт виробника	ASUS Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Asus+H61M-PRO

Упаковка та комплектація

На той факт, що перед нами дійсно нова й сучасна плата, а не модель зразка минулих років, вказує оформлення й дизайн упаковки, а також позначка про підтримку актуальної операційної системи Windows 8.1. Традиційно для більшості сучасних материнських плат компанії ASUS, новинка постачається в якісній та компактній картонній упаковці з приємним і лаконічним оформленням у чорно-жовтих тонах.

В нижній частині зосереджений ряд піктограм, що вказують на наступні переваги:

• використання спеціальних запобіжників для підвищеного ступеня захисту компонентів від надструму та струму короткого замикання;
• підтримку посиленої конструкції інтерфейсної панелі, яка виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому;
• забезпечення захисту від електростатичних розрядів;
• застосування винятково японських твердотільних конденсаторів з підвищеним терміном служби (до 5000 годин при температурі 105°С);
• підтримку протоколу UASP для прискорення роботи інтерфейсу USB 3.0.

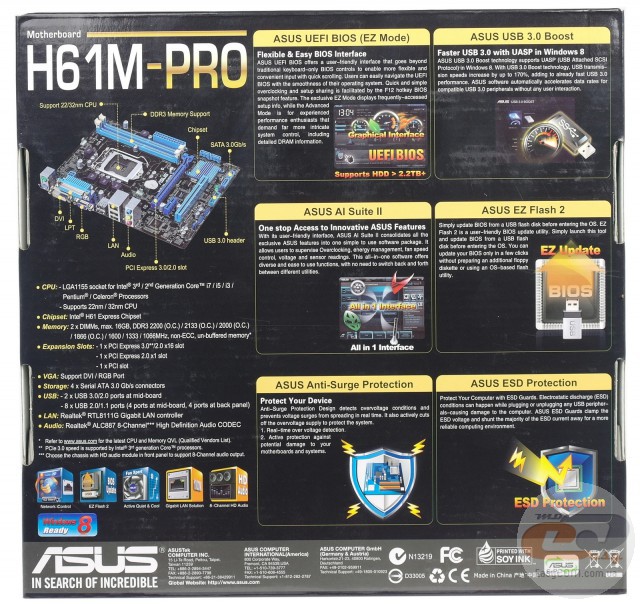

Зворотна сторона упаковки ASUS H61M-PRO несе на собі тільки схематичне зображення материнської плати, її коротку технічну специфікацію й згадування про ряд підтримуваних технологій:

• EZ Flash 2 – дана утиліта суттєво спрощує процедуру оновлення прошивання BIOS із флеш-накопичувача;
• Network iControl – за допомогою комплектного ПЗ можна в режимі реального часу контролювати мережеву активність ПК, а також встановлювати кожній програмі пріоритет на доступ до мережевих ресурсів;
• Al Suite II - комплексне програмне забезпечення, яке допоможе моніторити і контролювати ключові системні параметри з середовища ОС Windows.

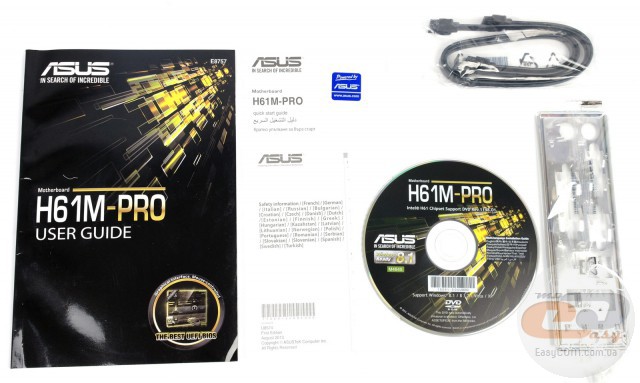

Комплект поставки ASUS H61M-PRO цілком стандартний для доступної материнської плати. Він містить у собі винятково найнеобхідніше, а саме:

• диск із драйверами та утилітами;
• інструкцію користувача;
• два SATA-шлейфи;
• заглушку інтерфейсної панелі.

Дизайн і особливості плати

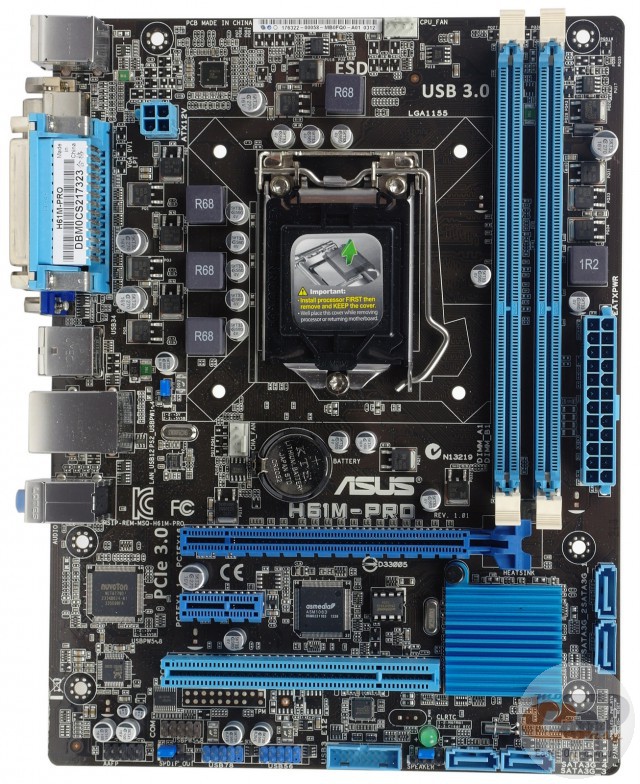

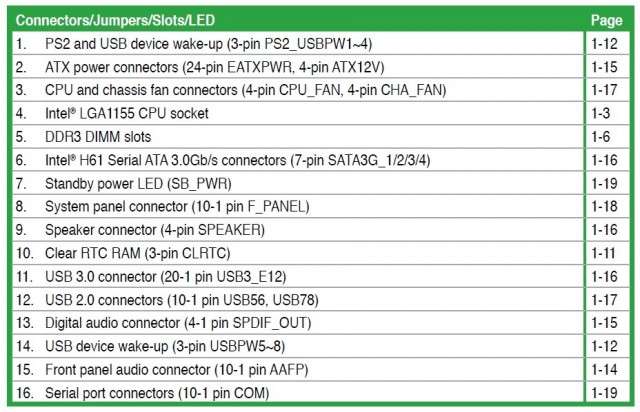

Модель ASUS H61M-PRO виконана на текстоліті темно-коричневого кольору формату microATX (234 х 178 мм) і оформлена в старому стилі з використанням різних відтінків синього. Компонування набортних елементів у цілому виконане досить добре: усі основні порти та роз’єми зосереджені на краях плати, що спрощує процедуру складання системи. Серед особливостей слід зазначити лише перенесення роз’єму USB 3.0 із правого краю на нижній, а також можливі проблеми з доступом до засувок слотів пам'яті при встановленій відеокарті. В іншому ж яких-небудь проблем у процесі складання та експлуатації бути не повинно.

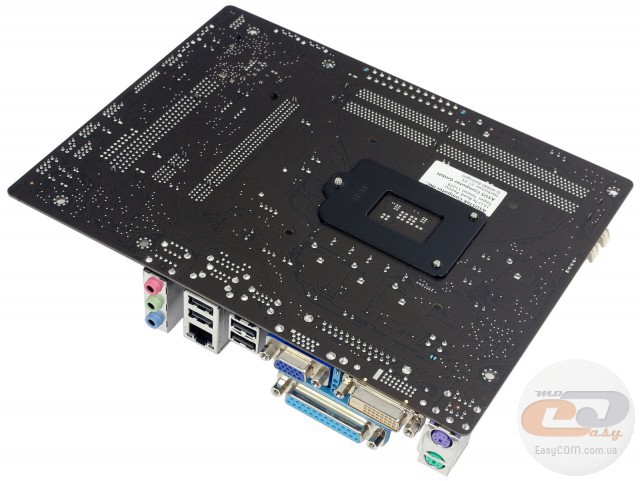

Глянувши на зворотну сторону новинки, можна звернути увагу хіба що на стандартну опорну пластину процесорного роз’єму та пластикові кліпси кріплення єдиного радіатора.

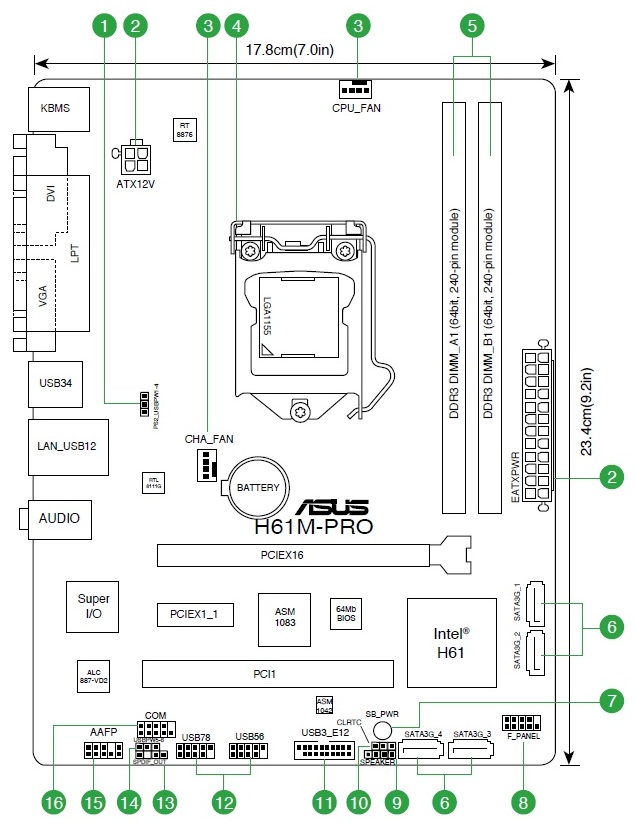

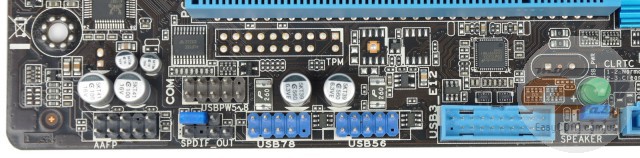

У нижній частині друкованої плати розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, роз’єм COM, джампер для скидання CMOS, а також колодка підключення фронтальної панелі.

Додатково відзначимо дві колодки для активації портів USB 2.0 і один роз’єм USB 3.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі. Що ж стосується USB 3.0, то оскільки набір системної логіки позбавлений підтримки даного інтерфейсу, відповідна колодка реалізована за допомогою контролера ASMedia ASM1042A.

Для підключення накопичувачів тестована новинка обладнана чотирма портами SATA, розташованими перпендикулярно поверхні текстоліту. Усі вони відповідають стандарту SATA 3 Гбіт/с і реалізовані силами мікросхеми Intel H61 Express. На жаль, сучасні SATA 6 Гбіт/с на ASUS H61M-PRO відсутні.

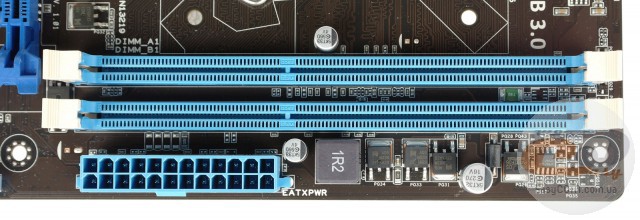

Материнська плата оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3. Враховуючи особливості чіпсету, підтримується тільки один роз’єм на канал, що в підсумку дає нам двоканальний режим з максимальним обсягом пам'яті 16 ГБ. Цього буде цілком достатньо для вирішення повсякденних завдань у системах початкового рівня. Відзначимо, що на відміну від більш нових рішень на основі Intel H81 Express, де частота пам'яті може досягати лише 1600 МГц, новинка підтримує модулі, що працюють на швидкостях від 1066 до 1600 МГц у номінальному режимі та до 2200 МГц у розгоні.

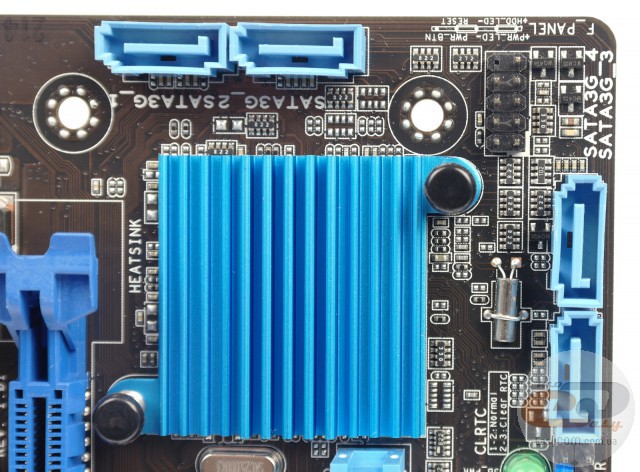

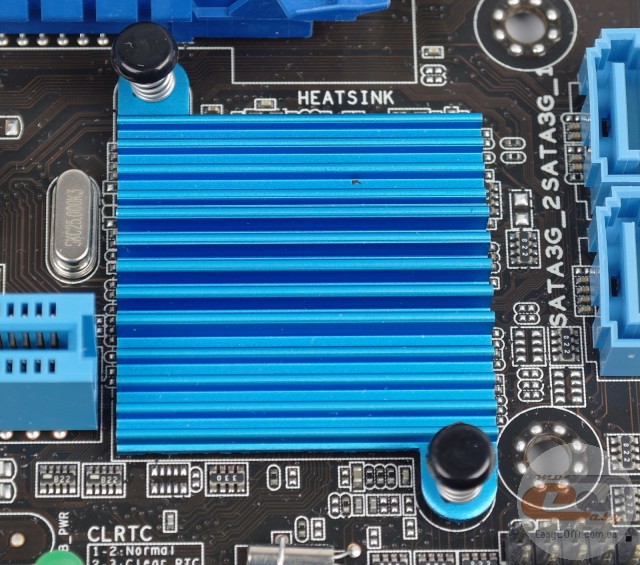

Єдиний радіатор моделі ASUS H61M-PRO закріплений на текстоліті за допомогою пластикових підпружинених кліпс. Він здійснює відведення тепла від мікросхеми Intel H61 Express. У процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсету – 46,5°C;
• температура на елементах підсистеми живлення процесора – 60,8°C.

Отримані результати можна охарактеризувати як «середні»: до критичних температур усе ще є хороший запас, так що переживати про перегрівання ключових компонентів не варто.

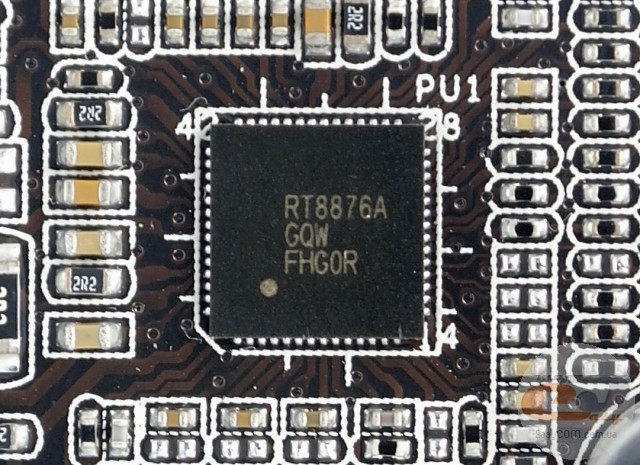

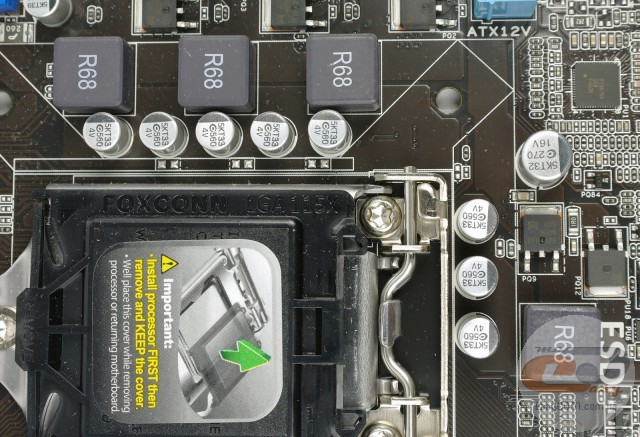

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері RT8876A. Всі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються японські твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 4-контактний роз’єми. Цього буде цілком достатньо, враховуючи, що дана плата не призначена для розгону.

Для розширення функціональності материнської плати ASUS H61M-PRO є три слоти:

1. PCI Express 3.0 x16;
2. PCI Express 2.0 x1;
3. PCI.

Цілком логічно, що для встановлення відеокарти на доступному пристрої призначений тільки один слот розширення, який, нагадаємо, працюватиме за специфікацією PCI Express 3.0 тільки при наявності процесора сімейства Intel Ivy Bridge. У той же час присутність двох інших слотів суттєво розширює перелік підтримуваних пристроїв: аудіоплати, мережеві карти, ТВ-тюнери та інші.

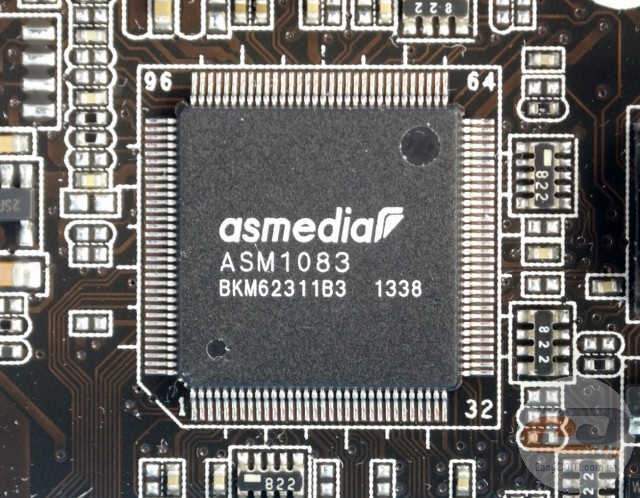

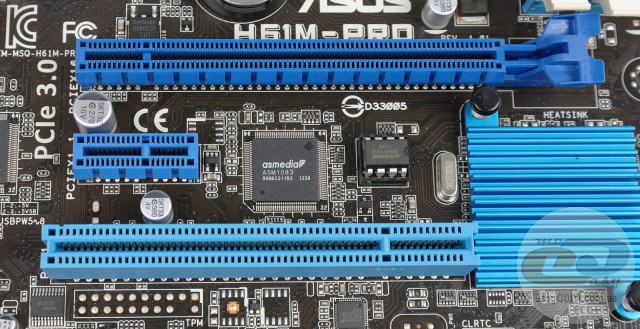

Оскільки чіпсет Intel H61 Express не підтримує шину PCI, то функціонування відповідного слоту реалізується за допомогою мосту PCIE-PCI, основаного на контролері ASMedia ASM1083.

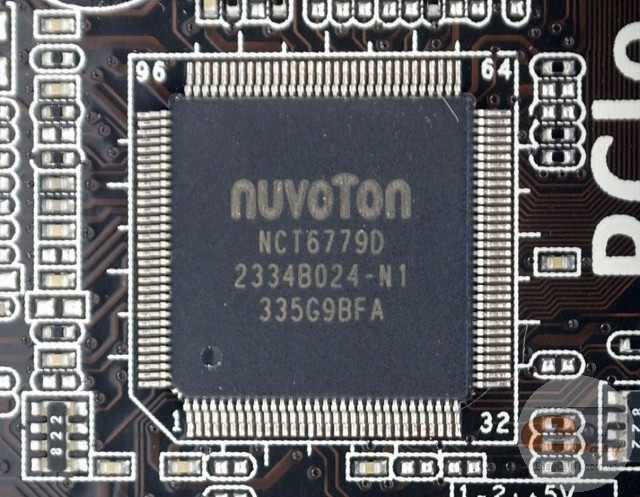

Можливості Multi I/O реалізовані на основі мікросхеми NUVOTON NCT6779D, яка керує роботою системного вентилятора, портами PS/2, COM і LPT, а також забезпечує моніторинг.

Робота внутрішнього роз’єму USB 3.0 для реалізації двох відповідних портів забезпечується за допомогою контролера ASMedia ASM1042A.

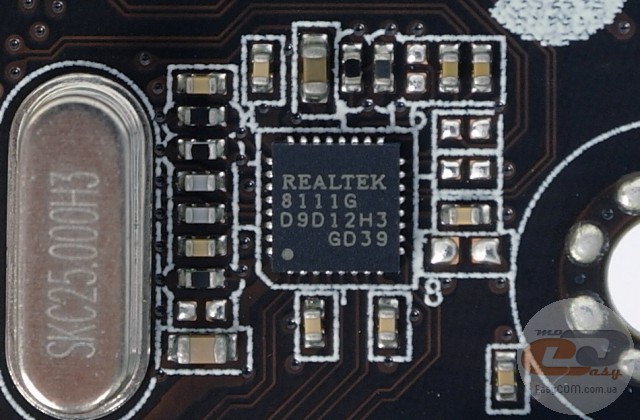

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111G.

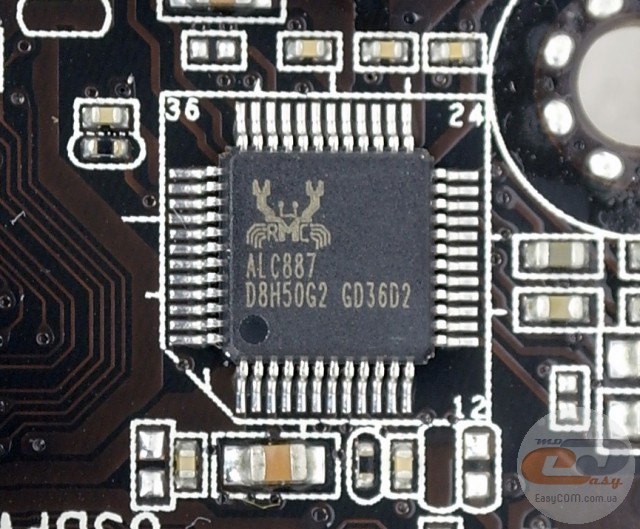

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

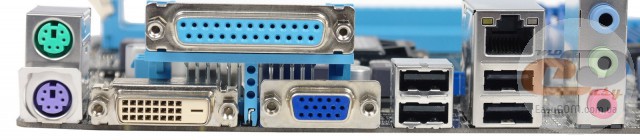

Інтерфейсна панель моделі ASUS H61M-PRO виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому, що робить її більш зносостійкою. Вона містить у собі наступні порти:

• 1 x DVI-D;
• 1 x D-Sub;
• 1 x LPT;
• 2 x PS/2 для підключення мишки та клавіатури;
• 1 x LAN (RJ45);
• 4 x USB 2.0;
• 3 x аудіопорти.

Виходячи з даної конфігурації, тестована модель призначена скоріше для офісного використання. У першу чергу про це свідчить наявність порту LPT. Тому, враховуючи доступну вартість новинки, представленого набору зовнішніх інтерфейсів буде цілком достатньо для повнофункціонального її використання. Звичайно, в очі кидається відсутність уже звичних USB 3.0 і HDMI, однак їхня інтеграція привела б до підвищення вартості.

Можливості організації охолодження усередині системного корпусу в ASUS H61M-PRO досить стандартні. Є два 4-контактні роз’єми для підключення вентиляторів, один із яких служить для охолодження CPU, у той час як інший призначений для системної вертушки.

UEFI BIOS

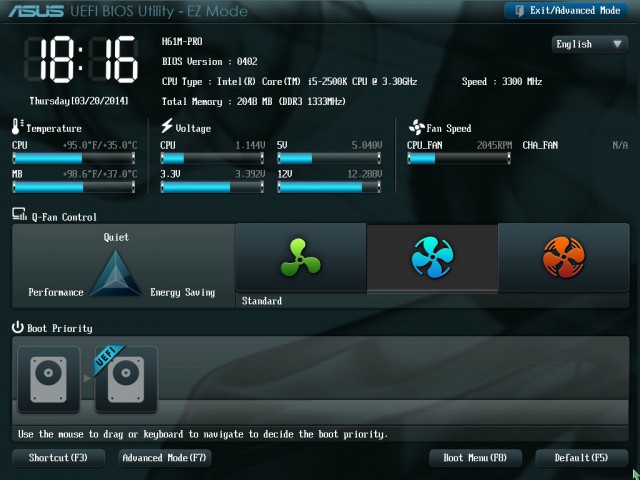

Материнська плата ASUS H61M-PRO використовує сучасний передній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS відображається моніторинг температур і напруг на лініях блока живлення та процесора. Також у цьому розділі можна подивитися версію BIOS, модель процесора й обсяг встановленої оперативної пам'яті.

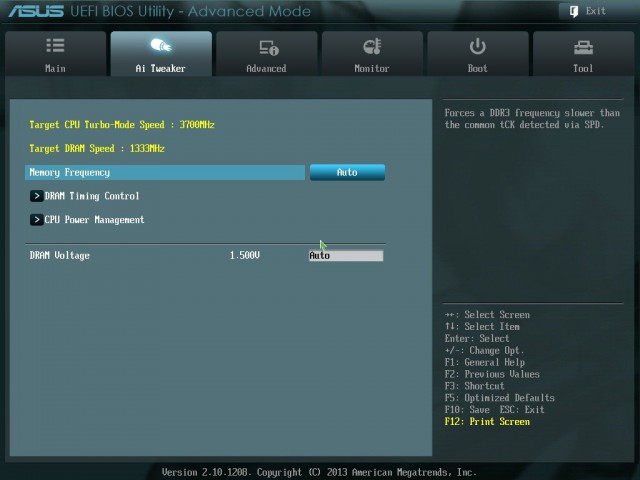

Основні системні налаштування, пов'язані з підвищенням продуктивності встановлених компонентів, знаходяться у вкладці «Ai Tweaker».

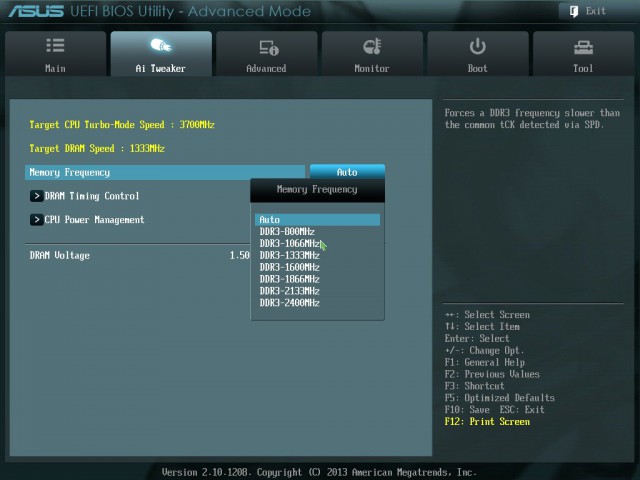

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 2400 МГц, хоча в специфікації максимальною заявленою частотою є 2200 МГц.

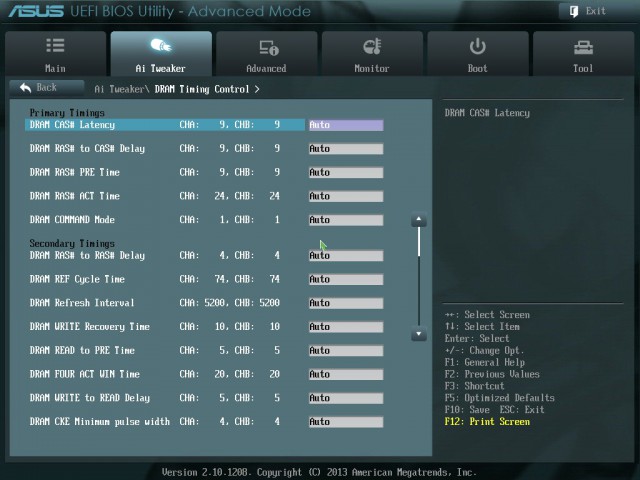

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

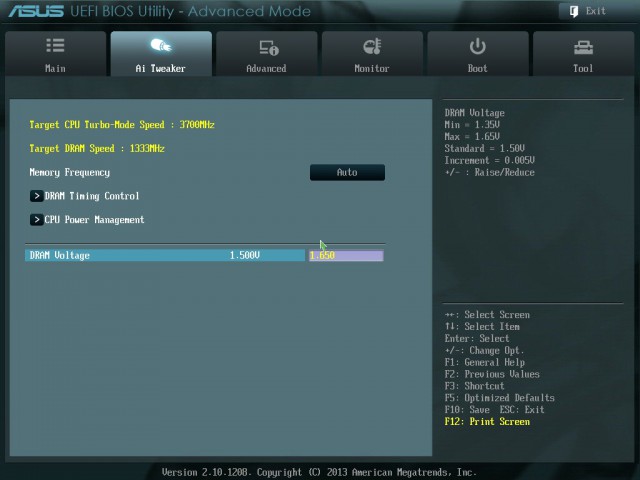

В окремому підрозділі можна регулювати напругу на модулях оперативної пам'яті.

Налаштування, необхідні для розгону й оптимізації системи, зведені в таблицю:

Параметр	Назва меню	Діапазон	Крок
Частота оперативної пам'яті	Memory Frequency	2400, 2133, 1866, 1600, 1333, 1066, 800
Таймінги оперативної пам'яті	DRAM Timing	CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency
	CPU Ratio	8 – MAX	1
	Long Duration Power Limit	1 – 255	1
	Long Duration Maintained	1 – 32	1
	Short Duration Power Limit	1 – 255	1
	Primary Plane Current Limit	0,125 – 1023,875	0,125
	Secondary Plane Current Limit	0,125 – 1023,875	0,125
Напруга на модулях оперативної пам'яті	DRAM Voltage	1,35 – 1,65
Обсяг пам'яті, що виділяється під потреби інтегрованого графічного процесора	iGPU Memory	32 – 1024

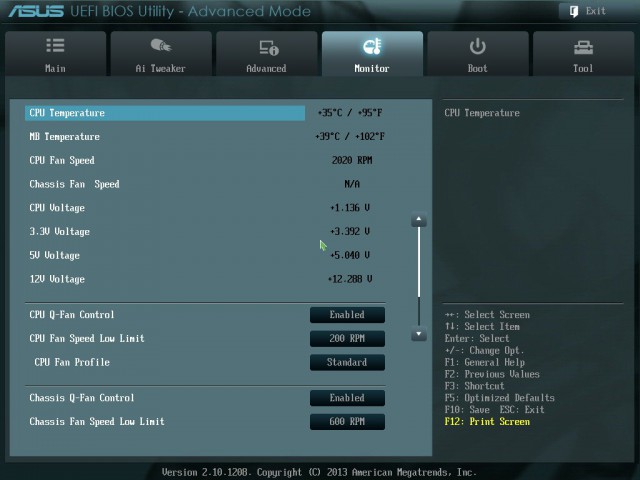

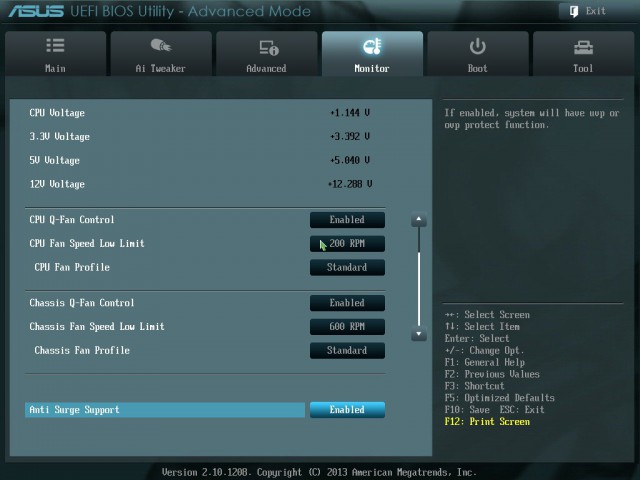

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково в даному розділі можна стежити за напругою на ядрі процесора й на лініях живлення +12В, +5В і +3,3В.

На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована.

Окремо варто відзначити можливість зняття «скріншотів» в BIOS і підтримку російської мови.

Тестування

Для перевірки можливостей материнської плати ASUS H61M-PRO використовувалося наступне обладнання:

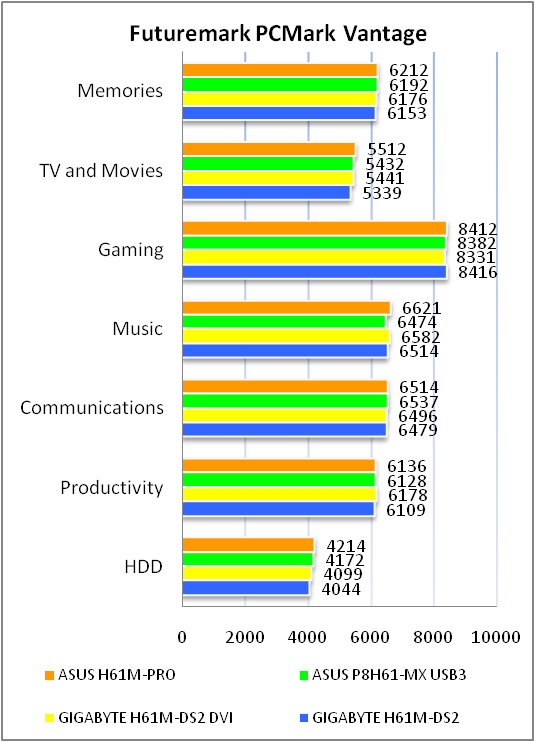

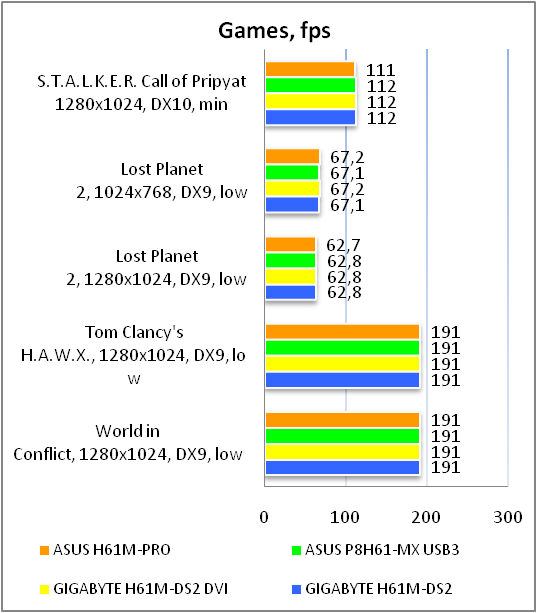

Результати тестів

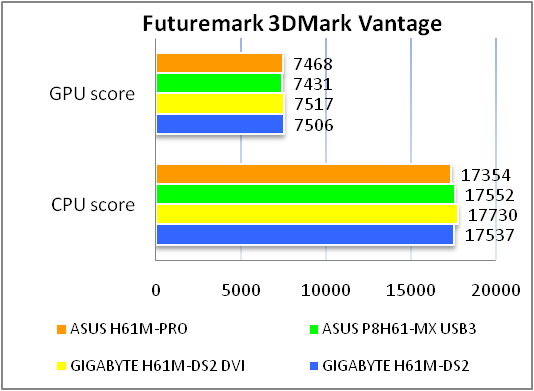

У процесі тестування ASUS H61M-PRO продемонструвала практично ідентичні результати з конкурентними аналогами від інших виробників. Усе це говорить нам про добір хорошої елементної бази, якісне виготовлення новинки та ретельне налаштування параметрів BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Можливостей встановленої звукової підсистеми ASUS H61M-PRO, основаної на аудіокодеку Realtek ALC887, буде цілком достатньо як для офісного, так і для домашнього використання. Також нагадаємо, що ви завжди зможете встановити дискретну звукову плату будь-якого цінового діапазону - благо в наявності є не тільки роз’єм PCI Express, але й PCI для більш доступних рішень.

Висновки

Материнська плата ASUS H61M-PRO – компактне рішення формату microATX, виконане на основі набору системної логіки Intel H61 Express і призначене для роботи із процесорами Intel другого та третього покоління. Під час тестування новинка показала себе як якісне рішення. Якщо виходити з можливостей чіпсету та оснащення материнської плати, то можна зробити висновок, що вона більше підійде для складання офісних систем або домашнього ПК початкового рівня. Нагадаємо, що даний чіпсет позбавлений підтримки великого обсягу оперативної пам'яті, сучасних портів USB 3.0 і SATA 6 Гбіт/с, а також можливості організації RAID-масивів. І якщо питання відсутності підтримки портів USB 3.0 виробник вирішив шляхом застосування стороннього контролера, то з іншими озвученими вище особливостями вам доведеться змиритися.

Що ж стосується переваг новинки, то до них можна віднести компактні габарити, доступну вартість, високу якість виконання, хорошу елементну базу, розширений набір портів і роз’ємів для офісного використання, а також підтримку USB 3.0.

У зв'язку з повною відсутністю яких-небудь серйозних недоліків, материнська плата ASUS H61M-PRO буде хорошим вибором для ощадливих покупців, які бажають зібрати недорогу систему із процесором компанії Intel минулих поколінь, ну або замінити ту, яка вийшла з ладу, і не мають потреби в наявності інтерфейсів SATA 6 Гбіт/с і підтримці великого обсягу оперативної пам'яті (максимум 16 ГБ).

Переваги:

• надійна цифрова підсистема живлення;
• поліпшена елементна база та підтримка ряду захисних запобіжників;
• підтримка USB 3.0;
• хороше компонування інтерфейсної панелі для офісного використання;
• підтримка ряду корисних фірмових технологій;
• підтримка портів COM, LPT, PS/2 і слоту розширення PCI;
• доступна вартість.

Особливості:

• незручне підключення багатоканальної акустики;
• відсутність SATA 6 Гбіт/с;
• два DIMM-слоти для встановлення модулів оперативної пам'яті.

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, AVerMedia, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
